Introdução

Esta máquina é um cortador de relva com transporte de utilizador e lâmina rotativa destinada a ser utilizada por operadores profissionais contratados em aplicações comerciais. Foi principalmente concebida para cortar a relva em parques, campos de golfe, campos desportivos e relvados comerciais bem mantidos. Não foi concebida para cortar arbustos, cortar relva e outras ervas ao longo de autoestradas nem para utilizações agrícolas.

Leia estas informações cuidadosamente para saber como utilizar o produto, como efetuar a sua manutenção de forma adequada, evitar ferimentos pessoais e danos no produto. A utilização correta e segura do produto é da exclusiva responsabilidade do utilizador.

Pode contactar a Toro diretamente através do site www.toro.com para obter informações sobre produtos e acessórios, para obter o contacto de um representante ou para registar o seu produto.

Sempre que necessitar de assistência, peças genuínas Toro ou informações adicionais, entre em contacto com um representante de assistência autorizado ou com o serviço de assistência Toro, indicando os números de modelo e de série do produto. A Figura 1 mostra onde se encontram os números de série e modelo do produto. Escreva os números no espaço fornecido.

g005676

Este manual identifica potenciais perigos e tem mensagens de segurança identificadas pelo símbolo de alerta de segurança (Figura 2), que identifica perigos que podem provocar ferimentos graves ou mesmo a morte, se não respeitar as precauções recomendadas.

g000502

Neste manual são ainda utilizados 2 termos para identificar informações importantes. A palavra Importante chama a atenção para informações especiais de ordem mecânica e a palavra Nota sublinha informações gerais que requerem especial atenção.

Este produto cumpre todas as diretivas europeias relevantes, para mais informações consultar a folha de Declaração de conformidade (DOC) em separado, específica do produto.

Important: O motor não se encontra equipado com um silenciador de escape e proteção contra chamas. Segundo a secção 4442 do código de recursos públicos da Califórnia é proibido utilizar o motor em terrenos arborizados ou relvados. Poderão existir leis semelhantes noutros estados ou zonas federais.

Aviso

CALIFÓRNIA

Proposição 65 Aviso

É do conhecimento do Estado da Califórnia que os gases de escape a alguns dos componentes deste veículo contêm químicos que podem provocar cancro, defeitos congénitos ou outros problemas reprodutivos.

Segurança

Esta máquina respeita ou ultrapassa as especificações das normas CEN EN 836:1997 (sempre que existam os autocolantes adequados) e ANSI B71.4-2004 em vigor na altura do seu fabrico se equipada com os pesos necessários conforme indicado na secção de carga traseira.

A utilização ou manutenção indevida do veículo por parte do utilizador ou do proprietário pode provocar lesões. De modo a reduzir o risco de ferimentos, respeite estas instruções de segurança e preste sempre atenção ao símbolo de alerta de segurança, que indica Cuidado, Aviso ou Perigo – instruções de segurança pessoal. O não cumprimento desta instrução pode resultar em acidentes pessoais ou mesmo em morte.

Práticas de utilização segura

As seguintes instruções constam das normas CEN EN 836:1997, ISO 5395:1990 e ANSI B71.4-2004.

Formação

  • Leia atentamente o Manual do utilizador e o restante material de formação. Familiarize-se com os controlos, sinais de segurança e com a utilização apropriada do equipamento.

  • Se o(s) utilizador(es) ou mecânico(s) não compreenderem o idioma do manual, compete ao proprietário a tarefa de lhes transmitir essas informações.

  • Nunca permita que se aproximem do cortador crianças ou pessoas que desconheçam as instruções de utilização e manutenção do cortador. Os regulamentos locais podem determinar restrições relativamente à idade do utilizador.

  • Nunca corte a relva com pessoas por perto, sobretudo no caso de crianças ou animais de estimação.

  • Não se esqueça que o operador ou utilizador é o único responsável por qualquer acidente e outros perigos causados a outrem ou aos seus bens.

  • Não transporte passageiros.

  • Os condutores e mecânicos devem procurar receber formação profissional. A formação dos utilizadores é da responsabilidade do proprietário. A respetiva formação deve destacar o seguinte:

    • O cuidado e a concentração a ter durante a utilização deste tipo de equipamento

    • O controlo da máquina numa inclinação não será recuperado com a utilização do travão. As principais razões para a perda do controlo são as seguintes:

      • Aderência insuficiente das rodas

      • Excesso de velocidade

      • Travagens inadequadas

      • O tipo de máquina é inadequado para a tarefa

      • Falta de atenção às possíveis consequências das condições do terreno, especialmente declives

      • Engate incorreto ou má distribuição da carga

Preparação

  • Enquanto cortar a relva, use sempre calçado resistente, calças compridas, chapéu resistente, óculos de segurança e proteção auricular. O cabelo solto, roupas largas e jóias poderão ficar presos nas peças móveis. Nunca utilize o equipamento se usar sandálias ou estiver descalço.

  • Examine atentamente a área onde irá utilizar o equipamento, retirando qualquer objeto que possa ser projetado pela máquina.

  • Aviso – O combustível é altamente inflamável. Tome as seguintes precauções:

    • Armazene o combustível em recipientes concebidos especialmente para o efeito.

    • Abasteça sempre o veículo no exterior e não fume enquanto o fizer.

    • Adicione o combustível antes de pôr o motor em funcionamento. Nunca tire o tampão do depósito de combustível nem adicione combustível se o motor estiver a funcionar ou demasiado quente.

    • Em caso de derrame de combustível, não tente ligar o motor, afaste a máquina do local onde se verificou o derrame, evitando criar qualquer fonte de ignição até que os vapores do combustível se tenham dissipado.

    • Substitua todas as tampas de depósitos e recipientes de combustível com segurança.

  • Substitua os silenciadores avariados.

  • Antes da utilização, inspecione sempre as lâminas, as porcas e a estrutura do cortador para verificar se nada se encontra gasto ou danificado. Substitua as lâminas e as porcas gastas ou danificadas em grupos para manter o equilíbrio.

  • Em máquinas multilâminas, esteja atento ao facto de que a rotação de uma lâmina pode provocar a rotação das restantes.

  • Verifique o estado do terreno para determinar quais os acessórios e engates necessários para executar a tarefa de forma adequada e segura. Utilize apenas acessórios e engates aprovados pelo fabricante.

  • Verifique que os comandos de presença do utilizador, interruptores de segurança e coberturas se encontram corretamente montados e em bom estado. Não utilize a máquina se estes componentes não estiverem a funcionar corretamente.

Operação

  • Não utilize o motor em espaços confinados onde se acumulem gases de monóxido de carbono.

  • A operação de corte deve ser efetuada apenas com luz natural ou com iluminação artificial adequada.

  • Antes de tentar pôr o motor a funcionar, desative as embraiagens de engate das lâminas, coloque a alavanca das mudanças em ponto morto e aplique o travão de estacionamento. O motor apenas deverá ser ligado quando o utilizador se encontrar corretamente posicionado. Nunca remova o ROPS e use sempre os cintos de segurança durante a operação.

  • Não coloque as mãos ou os pés perto ou por baixo das peças móveis. Mantenha-se sempre afastado da abertura de descarga.

  • Tenha em conta que não existem declives seguros. Os percursos em declives relvados requerem um cuidado especial. Para evitar capotar, faça o seguinte:

    • Não arranque nem pare bruscamente quando estiver a subir ou a descer uma rampa.

    • Mantenha uma velocidade baixa da máquina em declives e curvas apertadas.

    • Esteja atento a lombas e valas e a outros perigos escondidos.

    • Nunca corte a relva atravessando uma inclinação, a não ser que o cortador tenha sido concebido para esse fim.

  • Esteja atento a buracos no terreno e a outros perigos ocultos.

  • Tome atenção ao tráfego quando utilizar a máquina perto de vias de circulação ou sempre que tiver de atravessá-las.

  • Pare a rotação das lâminas antes de atravessar superfícies que não sejam relvadas.

  • Quando utilizar algum engate, nunca efetue descargas se houver alguém por perto, nem permita que alguém se aproxime da máquina enquanto esta estiver a funcionar.

  • Nunca utilize a máquina com coberturas ou proteções danificadas, ou sem os dispositivos de segurança devidamente colocados. Certifique-se de que todos os interruptores de segurança se encontram montados, ajustados e a funcionar corretamente.

  • Não altere os valores do regulador do motor, nem acelere o motor excessivamente. Se utilizar o motor a velocidades excessivas, pode aumentar o risco de danos pessoais.

  • Antes de sair da posição do operador, faça o seguinte:

    • Pare numa zona nivelada.

    • Desative a tomada de força e desça os acessórios.

    • Mude para o ponto morto e engate o travão de estacionamento.

    • Pare o motor e retire a chave.

  • Desative a transmissão dos engates, pare o motor e retire a chave da ignição nas seguintes condições.

    • Antes de fazer ajustes na altura, a não ser que o ajuste possa ser feito desde o lugar do condutor.

    • Antes de resolver as obstruções

    • Antes de examinar, limpar ou trabalhar no cortador

    • Após embater num objeto estranho ou em caso de vibrações anormais (verifique imediatamente). Inspecione o cortador quanto a danos e proceda a reparações antes de voltar a utilizar o equipamento. Aperte todas as polias intermédias do veio com 176 a 203 N·m.

  • Desative a transmissão dos engates ao transportar ou quando a máquina não estiver a ser utilizada.

  • Pare o motor e desative a transmissão dos engates antes de fazer o seguinte:

    • Abastecer

    • Fazer ajustes da altura, a não ser que o mesmo possa ser feito a partir do lugar do condutor

  • Altere a regulação do acelerador, reduzindo-a, antes de desligar o motor e, se este estiver equipado com uma válvula de corte, desligue a alimentação do combustível quando terminar o trabalho de corte.

  • Nunca levante a unidade de corte quando as lâminas se encontrarem em funcionamento.

  • Mantenha mãos e pés afastados das unidades de corte.

  • Antes de recuar, olhe para trás e para baixo de modo a evitar acidentes.

  • Abrande e tome as precauções necessárias quando virar e atravessar estradas ou passeios.

  • Não utilize a máquina quando se encontrar sob o efeito de álcool ou drogas.

  • Os raios podem causar ferimentos graves ou morte. Se forem vistos raios ou ouvidos trovões na área, não opere a máquina – procure abrigo.

  • Tome todas as precauções necessárias quando colocar ou retirar a máquina de um atrelado ou camião.

  • O utilizador deverá ativar luzes de aviso especiais (se o veículo possuir este tipo de equipamento) sempre que circular numa via pública, exceto nos casos em que a sua utilização é expressamente proibida.

Manutenção e armazenamento

  • Mantenha todas as porcas e parafusos bem apertados para se assegurar que o equipamento funciona em condições de segurança.

  • Nunca guarde o veículo com combustível no depósito, armazenado num local fechado onde os gases possam entrar em contacto com chamas ou faíscas.

  • Espere que o motor arrefeça antes de o armazenar em ambiente fechado.

  • Para reduzir o risco de incêndio, mantenha o motor, silenciador/abafador, compartimento da bateria, unidades de corte e transmissões sem folhas e ervas ou gorduras em excesso. Limpe as zonas que tenham óleo ou combustível derramado.

  • Substitua as peças gastas ou danificadas para garantir a segurança.

  • Se tiver que drenar o depósito de combustível, faça-o no exterior.

  • Em máquinas multilâminas, esteja atento ao facto de que a rotação de uma lâmina pode provocar a rotação das restantes.

  • Quando tiver que parar, guardar ou deixar a máquina fora do seu alcance baixe as unidades de corte, a não ser que disponha de um dispositivo mecânico de bloqueio.

  • Desative as transmissões, baixe as unidades de corte, engate o travão de estacionamento, desligue o motor e retire a chave da ignição. Antes de efetuar o ajuste, a limpeza ou a reparação da máquina, aguarde até que esta pare por completo.

  • Desative o sistema de combustível durante o armazenamento ou transporte da máquina. Não armazene combustível perto de chamas.

  • Estacione a máquina numa superfície nivelada. Nunca permita que funcionários não qualificados efetuem a manutenção da máquina.

  • Utilize apoios para suportar os componentes da máquina sempre que necessário.

  • Cuidadosamente, liberte a pressão dos componentes com energia acumulada.

  • Desligue a máquina antes de efetuar qualquer reparação. Desligue o terminal negativo em primeiro lugar e o terminal positivo no final. Volte a ligar o terminal positivo em primeiro lugar e o terminal negativo no final.

  • Tome todas as precauções necessárias quando efetuar a verificação das lâminas. Envolva as lâminas ou utilize luvas e tome todas as precauções necessárias quando efetuar a sua manutenção. As lâminas deverão ser sempre substituídas. Nunca reparadas ou soldadas.

  • Mantenha as mãos e os pés longe de peças em movimento. Se possível, não efetue qualquer ajuste quando o motor se encontrar em funcionamento.

  • Carregue as baterias num espaço aberto e bem ventilado, longe de faíscas e chamas. Retire a ficha do carregador da tomada antes de o ligar à bateria/desligar da bateria. Utilize roupas adequadas e ferramentas com isolamento.

Segurança no corte Toro

A lista que se segue contém informações de segurança específicas dos produtos Toro, assim como outra informação útil não incluída nas normas CEN, ISO ou ANSI.

Este produto pode provocar a amputação de mãos e pés, e a projeção de objetos. Respeite sempre todas as instruções de segurança, de modo a evitar lesões graves ou mesmo a morte.

Se a máquina for utilizada com qualquer outro propósito, poderá pôr em perigo o utilizador ou outras pessoas.

Aviso

Os gases de escape contêm monóxido de carbono, um gás inodoro e venenoso que poderá provocar a morte. Nunca ligue o motor num espaço fechado.

Preparação

Defina os seus próprios procedimentos e regras de trabalho para condições de utilização mais exigentes (ex.: inclinações demasiado pronunciadas para o veículo). Observe atentamente a área a cortar, para determinar em que inclinações pode trabalhar com segurança. Quando efetuar esta observação, sirva-se do senso comum e tenha em consideração o estado da relva e o risco de resvalamento. Para determinar em que inclinações ou declives pode trabalhar com segurança, use o inclinómetro que acompanha a máquina. Para realizar uma inspeção do relvado a cortar, consulte o procedimento descrito na secção Operação deste manual. O ângulo máximo de inclinação é indicado no autocolante de inclinação colado perto do indicador de ângulo.

Formação

O utilizador deve estar preparado e ter qualificações para conduzir em inclinações. Não conduzir com precaução em declives ou inclinações poderá provocar o capotamento do veículo, lesões pessoais ou mesmo a morte.

dos interruptores

  • Saiba como parar a máquina e o motor rapidamente.

  • Não utilize a máquina quando calçar sandálias, ténis ou sapatilhas.

  • Recomenda-se a utilização de sapatos de proteção e calças compridas, por vezes exigidos por alguns regulamentos de segurança locais.

  • Mantenha as mãos, pés e vestuário afastados de peças em movimento e da zona de descarga do cortador.

  • Adicione gasolina ao depósito de combustível até que o nível se encontre 13 mm abaixo do fundo do tubo de enchimento. Não encha demasiado.

  • Verifique o funcionamento dos interruptores de segurança diariamente, de modo a garantir que a máquina funciona de forma correta. Se um interruptor apresentar qualquer defeito, deverá ser substituído antes de utilizar a máquina.

  • Quando puser o motor em funcionamento, engate o travão de estacionamento, ajuste o pedal de tração para a posição neutra, e desengate a transmissão da lâmina. Depois de o motor se pôr em funcionamento, desengate o travão de estacionamento e tire o pé do pedal de tração. A máquina não se deve mover. Se notar algum movimento, consulte a secção Manutenção deste manual para saber como regular a transmissão de tração.

  • Tenha uma especial atenção quando trabalhar junto a bancos de areia, depressões, cursos de água ou outros perigos.

  • Reduza a velocidade ao efetuar curvas pronunciadas.

  • Não vire em inclinações.

  • Não trabalhe em inclinações demasiado pronunciadas. O capotamento pode ocorrer antes de perder a tração.

  • Nos modelos 30839, 30843 e 30807, o ângulo de inclinação em que as máquinas se inclinam depende de uma série de fatores. Entre eles encontram-se as condições de corte como a humidade ou terrenos acidentados, velocidade (tendo em conta os ventos laterais), posição da unidade de corte (com o Sidewinder), a pressão dos pneus e a experiência do utilizador. Numa inclinação com um ângulo de 20 graus ou menos, o risco de capotamento é menor. À medida que o ângulo da inclinação vai aumentando até ao máximo recomendado de 25 graus, também o risco de capotamento sobe consideravelmente. Não exceda um ângulo de inclinação superior a 25 graus, já que o risco de capotamento e de lesões pessoais, ou morte, será extremamente alto.

  • No modelo 30849, o ângulo de inclinação em que a máquina se inclina depende de uma série de fatores. Entre eles encontram-se as condições de corte como a humidade ou terrenos acidentados, velocidade (tendo em conta os ventos laterais), posição da unidade de corte (com o Sidewinder), a pressão dos pneus e a experiência do utilizador. Numa inclinação com um ângulo de 15 graus ou menos, o risco de capotamento é menor. À medida que o ângulo da inclinação vai aumentando até ao máximo recomendado de 20 graus, também o risco de capotamento sobe consideravelmente. Não exceda um ângulo de inclinação superior a 20 graus, já que o risco de capotamento e de lesões pessoais, ou morte, será extremamente alto.

  • Baixe as unidades de corte quando descer terrenos inclinados para manter o controlo da direção.

  • Evite paragens e arranques bruscos.

  • Use o pedal de inversão para travar.

  • Tome atenção ao tráfego quando utilizar a máquina perto de vias de circulação ou sempre que tiver que atravessá-las. Dê sempre prioridade.

  • Suba as unidades de corte quando conduzir a máquina de uma zona de trabalho para outra.

  • Não toque no motor, panela de escape, tubo de escape, ou no depósito hidráulico quando o motor se encontrar em funcionamento, ou imediatamente a seguir de o ter parado, porque são áreas que se encontram bastante quentes, podendo provocar queimaduras graves.

  • Esta máquina não foi concebida nem equipada para ser utilizada na via pública e trata-se de um “veículo lento”. Se tiver que atravessar ou conduzir numa via pública deve estar sempre consciente dos regulamentos locais e cumpri-los como, por exemplo, as luzes necessárias, os sinais de aviso de veículo lento e os refletores.

Manutenção e armazenamento

  • Antes de efetuar qualquer ajuste ou tarefa de manutenção, deverá desligar o motor e retirar a chave da ignição.

  • Certifique-se de que a máquina é mantida em boas condições de funcionamento. Verifique o estado de todas as porcas, cavilhas, parafusos e uniões hidráulicas com alguma frequência.

  • Certifique-se de que todas as ligações hidráulicas se encontram bem apertadas e em bom estado de conservação antes de colocar o sistema sob pressão.

  • Afaste o corpo e as mãos de fugas ou bicos que projetem fluido hidráulico de alta pressão. Utilize papel ou cartão para encontrar fugas e não as mãos. O fluido hidráulico sob pressão pode penetrar na pele e provocar lesões graves. Se o fluido for injetado acidentalmente na pele deve ser retirado cirurgicamente por um médico especializado, no espaço de algumas horas, pois existe o risco de o ferimento gangrenar.

  • Antes de desligar ou executar qualquer tarefa no sistema hidráulico, deverá retirar a pressão aí existente, desligando o motor e baixando as unidades de corte.

  • Se for necessário colocar o motor em funcionamento para executar qualquer ajuste, deverá manter as mãos, pés, roupa e outras partes do corpo longe do motor e outras peças em movimento. Mantenha todas as pessoas longe da máquina.

  • Não acelere o motor através de alterações nos valores do regulador. Para garantir a segurança e precisão do motor, solicite a um distribuidor autorizado da Toro a verificação do regime máximo do motor com um conta-rotações.

  • Deverá desligar o motor antes de verificar e adicionar óleo no cárter.

  • Se for necessário efetuar reparações de vulto ou se alguma vez necessitar de assistência, contacte um distribuidor Toro autorizado.

  • Para se certificar do máximo desempenho e da continuação da certificação de segurança da máquina, utilize apenas acessórios e peças sobressalentes genuínos da Toro. Os acessórios e peças sobressalentes produzidos por outros fabricantes poderão tornar-se perigosos e a sua utilização pode anular a garantia do produto.

Nível de ruído

Esta unidade apresenta um nível de potência acústica garantido de 104 dBA, que inclui um Valor de incerteza (K) de 1 dBA.

O nível de potência acústica foi determinado de acordo com os procedimentos descritos na ISO 11094.

Nível de pressão sonora

Esta unidade apresenta um nível de pressão sonora no ouvido do operador de 90 dBA, que inclui um Valor de incerteza (K) de 1 dBA.

O nível de pressão acústica foi determinado de acordo com os procedimentos descritos na EN 836.

Nível de vibração

Mão-Braço

Nível de vibração medido na mão direita = 0.5 m/s2

Nível de vibração medido na mão esquerda = 0.7 m/s2

Valor de incerteza (K) = 0,5 m/s2

Os valores medidos foram determinados de acordo com os procedimentos descritos na EN 836.

Estrutura

Nível de vibração medido = 0.44 m/s2

Valor de incerteza (K) = 0,5 m/s2

Os valores medidos foram determinados de acordo com os procedimentos descritos na EN 836.

Autocolantes de segurança e de instruções

Graphic

Os autocolantes de segurança e de instruções são facilmente visíveis e situam-se próximo das zonas de potencial perigo. Substitua todos os autocolantes danificados ou perdidos.

decal94-3353
decal99-3558
decal100-4837
decal93-7276
decal93-7818
decal107-7801
decal93-6681
decal104-1086
decal106-6753
decal104-0484
decal104-5181
decal106-6754
decal99-3444
decalbatterysymbols
decal117-4764

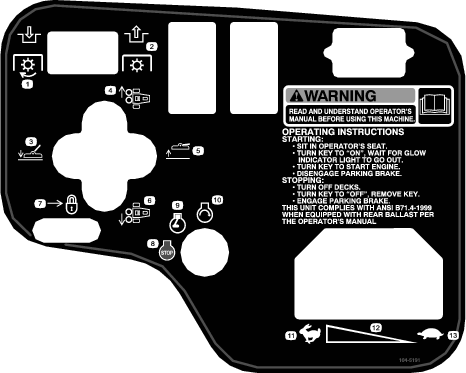

decal104-5191

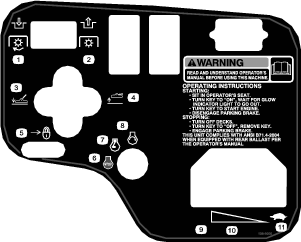

decal108-9006revb
decal106-9290

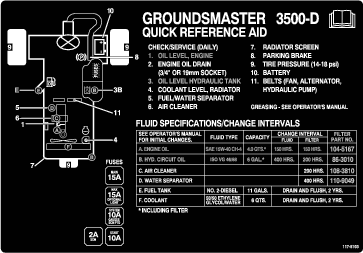

decal117-5103

Instalação

Note: Determine os lados direito e esquerdo da máquina a partir da posição normal de utilização.

Ativação, carregamento e ligação da bateria

Aviso

Os pólos, terminais e restantes acessórios da bateria contêm chumbo e derivados de chumbo. É do conhecimento do Estado da Califórnia que estes produtos químicos podem provocar cancro e problemas reprodutivos. Lave as mãos após a operação.

Note: Se a bateria não se encontrar preenchida com eletrólito ou ativada, deve adquirir eletrólito a granel com uma gravidade específica de 1,260 num distribuidor de baterias e introduzi-lo na bateria.

Perigo

O eletrólito da bateria contém ácido sulfúrico, uma substância extremamente venenosa que pode provocar queimaduras graves.

  • Não beba eletrólito e evite qualquer contacto com a pele, olhos e vestuário. Utilize óculos de proteção para proteger os olhos e luvas de borracha para proteger as mãos.

  • Ateste a bateria apenas em locais onde exista água limpa para lavar as mãos.

  1. Abra o capot.

  2. Retire a cobertura da bateria (Figura 3).

    g008874
  3. Retire as tampas de enchimento da bateria e encha devagar cada célula, até que o eletrólito se encontre logo acima das placas.

  4. Instale as tampas de enchimento e ligue um carregador de baterias de 3 a 4 amperes aos pólos da bateria. Carregue a bateria com um carregador de bateria de 3 a 4 amperes, durante 4 a 8 horas.

    Aviso

    O carregamento da bateria gera gases que podem provocar explosões.

    • Mantenha faíscas e chamas longe da bateria.

    • Nunca fume perto da bateria.

  5. Quando a bateria estiver carregada, desligue o carregador da tomada elétrica e dos pólos da bateria.

  6. Retire as tampas de enchimento. Adicione cuidadosamente eletrólito a cada uma das células até o nível subir até ao anel de enchimento. Volte a colocar as tampas de enchimento.

    Important: Não encha muito a bateria. pois pode derramar eletrólito sobre as outras peças da máquina, acelerando a sua deterioração.

  7. Instale o cabo positivo (vermelho) no terminal positivo (+) e o cabo negativo (negro) no terminal negativo (-) da bateria e fixe-os com os parafusos e as porcas (Figura 4). Certifique-se de que o terminal positivo (+) se encontra corretamente colocado no pólo e de que o cabo se encontra corretamente encaixado na bateria. O cabo não deverá estar em contacto com a cobertura da bateria.

    Aviso

    A ligação incorreta dos cabos da bateria pode danificar a máquina e os cabos, provocando faíscas. As faíscas podem provocar uma explosão dos gases da bateria, resultando em acidentes pessoais.

    • Desligue sempre o cabo negativo (preto) da bateria antes de desligar o cabo positivo (vermelho).

    • Ligue sempre o cabo positivo (vermelho) antes de ligar o cabo negativo (negro).

    g005098

    Important: Se a bateria for alguma vez retirada, certifique-se de que as cavilhas de vedação da bateria foram instaladas na cabeça das porcas situadas na zona inferior e as porcas na parte superior. Se as cavilhas de vedação estiverem ao contrário podem interferir com os tubos hidráulicos quando movimentar as unidades de corte.

  8. Cubra as ligações da bateria com lubrificante Grafo 112X, peça Toro n.º 505-47, vaselina ou lubrificante suave, para evitar a corrosão, e coloque a tampa de borracha no terminal positivo.

  9. Coloque a proteção de borracha sobre o terminal positivo para evitar um curto-circuito.

  10. Monte a cobertura da bateria.

Verificação do indicador de ângulo

Peças necessárias para este passo:

Inclinómetro1

Perigo

Para reduzir o risco de lesões ou morte provocados pelo eventual capotamento, não utilize a máquina em inclinações superiores a 25°.

  1. Coloque a máquina numa superfície nivelada.

  2. Verifique o nivelamento da máquina colocando um inclinómetro (fornecido com a máquina) na calha do chassis próximo do depósito de combustível (Figura 5). Quando observado da posição do utilizador, o inclinómetro deve registar zero graus.

    g008873
  3. Caso o inclinómetro não marque zero graus, mude a máquina para um local onde o aparelho registe zero graus. O indicador de ângulo, montado na máquina, deve igualmente marcar zero graus.

  4. Se o indicador de ângulo não marcar zero graus, desaperte os dois parafusos e porcas que prendem o indicador ao suporte de montagem, ajuste o indicador até obter uma leitura de zero graus e aperte os parafusos.

Instalação dos autocolantes CE

Peças necessárias para este passo:

Autocolante de aviso (104-5181)1

Se esta máquina for utilizada na UE, afixe o autocolante de aviso 104-5181 por cima do autocolante de aviso em inglês (104-0484).

Montagem do trinco do capot (apenas CE)

Peças necessárias para este passo:

Suporte do trinco1
Rebite2
Anilha1
Parafuso, ¼ x 2 pol.1
Porca de bloqueio, ¼ pol.1
  1. Solte o trinco do capot do suporte do trinco do capot.

  2. Retire os (2) rebites que prendem o suporte do trinco do capot ao capot (Figura 6). Retire o suporte do trinco do capot do capot.

    g012628
  3. Ao alinhar os furos de montagem, posicione o suporte do trinco CE e o suporte do trinco do capot no capot. O suporte do trinco tem de estar contra o capot (Figura 7). Não retire o parafuso e porca do braço do suporte do trinco.

    g012629
  4. Alinhe as anilhas com os orifícios no lado interior do capot.

  5. Aplique rebites nos suportes e nas anilhas ao capot (Figura 7).

  6. Prenda o trinco no suporte do trinco do capot (Figura 8).

    g012630
  7. Aperte o parafuso no outro braço do suporte do trinco do capot e prenda o trinco na posição (Figura 9). Aperte o parafuso firmemente, mas não aperte a porca.

    g012631

Montar a cobertura do escape (apenas CE)

Peças necessárias para este passo:

Cobertura do escape1
Parafuso autorroscante4
  1. Coloque a cobertura do escape à volta da panela do escape, enquanto estiver a alinha os orifícios de montagem com os orifícios no chassis (Figura 10).

    g008875
  2. Prenda a cobertura do escape ao chassis utilizando 4 parafusos autorroscantes (Figura 10).

Ajuste dos braços de elevação

  1. Ligue o motor, eleve as unidades de corte e verifique se a folga entre cada braço de elevação e o suporte da placa do chão é de 5 a 8 mm (Figura 11).

    g008876

    Se a folga não se encontrar neste intervalo, ajuste da seguinte forma:

    1. Solte os pinos de bloqueio (Figura 12).

      g008877
    2. Solte a porca de bloqueio no cilindro (Figura 13).

      g008878
    3. Remova o pino da extremidade da barra e rode a manilha.

    4. Instale o pino e verifique a distância. Repita o procedimento caso seja necessário.

    5. Aperte a porca de bloqueio da manilha.

  2. Certifique-se de que a folga entre cada braço de elevação e pino de bloqueio é de 0,13 a 1,02 mm (Figura 12). Se a folga não corresponder às medidas recomendadas, ajuste os pinos de bloqueio até obter a folga necessária.

  3. Ligue o motor, eleve as unidades de corte e certifique-se de que a folga entre a fita de atrito na barra de atrito da parte superior da unidade de corte e a correia do amortecedor é de 0,51 a 2,54 mm (Figura 14).

    g008879

    Se a folga não se encontrar neste intervalo, ajuste o cilindro traseiro da seguinte forma:

    Note: Se o braço de elevação traseiro fizer algum barulho durante o transporte, pode reduzir a folga.

    1. Baixe as unidades de corte e solte a porca de bloqueio do cilindro (Figura 15).

      g008880
    2. Fixe a barra do cilindro junto à porca servindo-se de um alicate e de um trapo e rode a barra.

    3. Levante as unidades de corte e verifique a folga. Repita o procedimento caso seja necessário.

    4. Aperte a porca de bloqueio da manilha.

Important: A falta de folga nos batentes dianteiros ou na barra de atrito traseira pode danificar os braços de elevação.

Carga traseira

Os modelos 30839, 30843 e 30807 estão em conformidade com a norma CEN EN 836:1997 e norma ANSI B71.4-2004 quando se adiciona uma carga de 22,6 kg de cloreto de cálcio às rodas traseiras. O modelo 30849 está em conformidade com a norma CEN EN 836:1997 e norma ANSI B71.4-2004 quando se adiciona 30 kg de cloreto de cálcio às rodas traseiras e peso, peça n.º 104-3965 adicionada ao garfo traseiro.

Important: Se uma roda com cloreto de cálcio se encontrar furada, deverá retirar a máquina do relvado o mais rapidamente possível. Para evitar quaisquer danos na relva, molhe imediatamente com água.

Descrição geral do produto

g008887

Pedais de tração

Carregue no pedal de tração (Figura 16) para deslocar a máquina para a frente. Carregue no pedal de marcha-atrás (Figura 16) para mover para trás ou para ajudar a parar ao andar para a frente. Para parar a máquina, deverá deixar que o pedal volte à zona neutra.

Patilha Corte/Transporte

Usando o pé, mova a patilha corte/transporte (Figura 16) para a esquerda para transporte e para a direita para corte. As unidades de corte só funcionarão na posição de corte.

Important: A velocidade de corte vem definida desde a fábrica e é de 9,7 km/h. Pode ser aumentada ou diminuída ajustando o parafuso da velocidade (Figura 17).

g008888

Alavanca de direção de inclinação regulável

Puxe a alavanca da inclinação da direção (Figura 16) para inclinar o volante e obter a posição desejada. Depois, empurre a alavanca para apertar.

Ranhura do indicador

Apenas para os modelos 30839, 30849 e 30807

A ranhura na plataforma do utilizador (Figura 16) indica quando é que as unidades de corte se encontram ao centro.

Indicador de ângulo

Apenas para os modelos 30839, 30843 e 30807

O indicador de ângulo (Figura 16) indica, em graus, o ângulo da inclinação.

Ignição

O interruptor da ignição (Figura 18) é utilizado para ligar, desligar e aquecer o motor e possui três posições: Desligar, Ligar/Pré-aquecimento e Arranque. Rode a chave para a posição Ligar/Pré-aquecimento até que o indicador luminoso se apague (7 segundos, aproximadamente); depois, rode a chave para a posição Arranque para acionar o motor de arranque. Liberte a chave quando o motor entrar em funcionamento. A chave deslocar-se-á automaticamente para a posição Ligar/Funcionamento. Para desligar o motor, rode a chave para a posição Desligar. Retire a chave da ignição para evitar o arranque acidental.

g008889

Regulador

Desloque o acelerador (Figura 18) para a frente para aumentar a velocidade e para trás para a diminuir.

Interruptor da transmissão da unidade de corte

O interruptor da transmissão da unidade de corte (Figura 18) tem duas posições: Engrenar e desengrenar. O interruptor do oscilador opera uma válvula solenóide no banco das válvulas para acionar as unidades de corte.

Contador de horas

O contador de horas (Figura 18) indica o total de horas de utilização da máquina. O contador de horas é ativado sempre que a chave da ignição se encontrar na posição Ligar.

Alavanca das mudanças da unidade de corte

Para descer as unidades de corte até ao solo, desloque a alavanca das mudanças da unidade de corte para a frente (Figura 18). As unidades de corte não descem a menos que o motor esteja em funcionamento. Para levantar as unidades de corte, puxe a alavanca das mudanças em direção à posição RAISE (elevado).

Nos modelos 30839, 30843 e 30807, desloque a alavanca para a esquerda ou para a direita para que as unidades de corte se desloquem na direção respetiva. Tal só deve ser feito quando as unidades de corte estão elevadas ou se estiver ao nível do chão com a máquina em andamento.

Note: A alavanca não tem que ser mantida para a frente enquanto as unidades de cortem estiverem descidas.

Perigo

Nos modelos 30839, 30843 e 30807, deslocar as unidades de corte para baixo diminui a estabilidade da máquina. Tal pode mesmo levar a um capotamento, e a consequentes lesões ou morte.

Mude de mudança das unidades de corte quando se encontrar a subir uma inclinação.

Luz de aviso da temperatura do líquido de arrefecimento do motor

A luz de aviso da temperatura (Figura 18) piscará se o líquido de arrefecimento do motor estiver a aquecer. Se a unidade de tração não parar e a temperatura do líquido subir mais 5 °C, o motor parará.

Luz de aviso da pressão do óleo

A luz de aviso da pressão do óleo (Figura 18) deverá ser ativada quando a pressão do óleo do motor descer abaixo de um determinado nível considerado seguro.

Luz do alternador

A luz do alternador (Figura 18) deve estar apagada quando o motor estiver em funcionamento. Se estiver acesa, o sistema de alimentação deve ser inspecionado e reparado conforme necessário.

Luz indicadora das velas de incandescência

O indicador das velas de ignição (Figura 18) ficará aceso quando as velas estiverem em funcionamento.

Travão de estacionamento

Sempre que desliga o motor, engate o travão de estacionamento (Figura 18) para evitar qualquer deslocação acidental da máquina. Para acionar o travão de estacionamento, puxe a alavanca. O motor pára se carregar no pedal de tração com o travão de estacionamento ativado.

Bloqueio da alavanca de elevação

Puxe a alavanca de bloqueio (Figura 18) para trás a fim de evitar que as unidades de corte caiam.

Indicador de combustível

O indicador de combustível (Figura 19) regista o nível de combustível no depósito.

g008890

Ajuste longitudinal

Desloque a alavanca (Figura 19) que se encontra no lado do banco para fora, faça deslizar o banco para a posição desejada, e liberte a alavanca para o fixar em posição.

Note: As especificações e o desenho do produto estão sujeitos a alterações sem aviso prévio.

Largura total– Largura de corte de 173 cm182 cm
Largura total - largura de corte de 72 polegadas193 cm
Comprimento295 cm
Altura até à parte de cima do ROPS180 cm
Distância entre eixos149 cm
Largura do rasto145
Altura em relação ao piso15,3 cm
Peso com as unidades de corteModelos 30839, 30843 e 30807 Modelo 30849963 kg952 kg

Acessórios

Está disponível uma seleção de engates e acessórios aprovados pela Toro para utilização com a máquina, para melhorar e expandir as suas capacidades. Contacte um representante ou um distribuidor autorizado ou vá a www.Toro.com para uma lista de todos os engates e acessórios aprovados.

Funcionamento

Note: Determine os lados direito e esquerdo da máquina a partir da posição normal de utilização.

Verificação do nível de óleo do motor

Intervalo de assistênciaProcedimento de manutenção
Em todas as utilizações ou diariamente
  • Verificação do nível de óleo do motor.
  • O motor já é enviado com óleo no cárter; no entanto, o nível de óleo deverá ser verificado antes e depois de ligar o motor pela primeira vez.

    A capacidade do cárter é de cerca de 2,8 l, com o filtro.

    Utilize óleo de motor de alta qualidade que satisfaça as seguintes especificações:

    • Nível de classificação API necessário: CH-4, CI-4 ou superior.

    • Óleo preferido: SAE 15W-40 (acima de -17°C)

    • Óleo alternativo: SAE 10W-30 ou 5W-30 (todas as temperaturas)

    Note: O óleo Toro Premium Engine encontra-se disponível no seu distribuidor na viscosidade 15W-40 ou 10W-30. Consulte o catálogo das peças para saber quais são os números das peças.

    Note: A melhor altura para verificar o nível de óleo do motor será quando o motor estiver frio antes do dia de trabalho começar. Se já tiver funcionado, espere 10 minutos até o óleo voltar para o reservatório e verifique depois. Se o nível de óleo estiver exatamente na marca ou abaixo da marca Adicionar na vareta, adicione óleo até o nível atingir a marca Cheio. NÃO ENCHA DEMASIADO. Se o nível de óleo se encontrar entre as marcas Cheio e Adicionar, não é necessário adicionar óleo.

    1. Coloque a máquina numa superfície plana.

    2. Retire a vareta (Figura 20) e limpe-a com um pano limpo.

      g008881
    3. Volte a colocar a vareta no tubo e certifique-se de que se encontra completamente introduzida. Retire a vareta e verifique o nível de óleo.

    4. Se o nível do óleo for baixo, retire a tampa de enchimento (Figura 21) e adicione gradualmente pequenas quantidades de óleo, verificando constantemente o nível, até que este alcance a marca de cheio na vareta.

      g008882
    5. Volte a montar a tampa e feche o capot.

    Encher o depósito de combustível

    Use apenas gasóleo limpo ou biodiesel com baixo conteúdo (<500 ppm) ou ultra baixo conteúdo (<15 ppm) de enxofre. A classificação mínima de cetane deve ser 40. Adquira combustível em quantidades que possam ser usadas no prazo de 180 dias para assegurar a pureza do combustível.

    A capacidade do depósito de combustível é de aproximadamente 42 l.

    Utilize gasóleo de Verão (N.º 2-D) a temperaturas superiores a -7 °C e gasóleo de inverno (N.º 1-D ou mistura N.º 1-D/2-D) abaixo de -7 °C. A utilização de gasóleo de Inverno a temperaturas inferiores proporciona um ponto de inflamação mais baixo e caraterísticas de fluxo frio que facilitam o arranque e reduzem a obstrução do filtro de combustível.

    A utilização de gasóleo de Verão acima de -7 °C contribui para uma maior duração da bomba de combustível e maior potência quando comparado com o gasóleo de inverno.

    Preparado para Biodiesel

    Esta máquina também pode usar um combustível com mistura de biodiesel de até B20 (20% biodiesel, 80% petrodiesel). A parte de petrodiesel deve ter baixo teor ou ultra baixo teor de enxofre. Tome as seguintes precauções:

    • A parte de biodiesel do combustível tem de cumprir as especificações ASTM D6751 ou EN 14214.

    • A composição do gasóleo de mistura deve cumprir a ASTM D975 ou EN 590.

    • As superfícies pintadas podem ser danificadas pelas misturas de biodiesel.

    • Utilize misturas B5 (conteúdo de biodiesel de 5%) ou inferiores no tempo frio

    • Verifique os vedantes, tubos e juntas em contacto com o combustível, uma vez que podem degradar-se ao longo do tempo.

    • Pode ocorrer obstrução do filtro durante algum tempo após mudar para misturas de biodiesel.

    • Contacte o distribuidor se desejar mais informações sobre o biodiesel

    1. Limpe a zona em torno da tampa do depósito de combustível (Figura 22).

    2. Retire a tampa do depósito de combustível.

    3. Encha o depósito até ao fundo do tubo de enchimento. Não encha demasiado. Coloque a tampa.

    4. Para evitar um incêndio, limpe todos os vestígios de combustível derramado.

      g008884

      Perigo

      Em determinadas condições, o gasóleo e respetivos gases podem tornar-se inflamáveis e explosivos. Um incêndio ou explosão de combustível poderá provocar queimaduras e danos materiais.

      • Utilize sempre um funil e encha o depósito de combustível no exterior, numa zona aberta, quando o motor se encontrar desligado e frio. Limpe todo o combustível derramado.

      • Não encha completamente o depósito de combustível. Adicione combustível ao depósito de combustível, até que o nível se encontre entre 6 a 13 mm abaixo da extremidade inferior do tubo de enchimento. Este espaço no depósito permite a expansão do combustível.

      • Não fume quando se encontrar próximo de combustível e mantenha-se afastado de todas as fontes de chama ou faíscas que possam inflamar os vapores existentes nesse meio.

      • Guarde o combustível num recipiente limpo e seguro e mantenha-o sempre bem fechado.

    Verificação do sistema de arrefecimento

    Intervalo de assistênciaProcedimento de manutenção
    Em todas as utilizações ou diariamente
  • Verifique o nível de líquido de refrigeração do motor.
  • Limpe diariamente os detritos do radiador e o do dispositivo de arrefecimento de óleo (Figura 23). Limpe o radiador de hora a hora se estiver num ambiente de muito pó e sujidade, consulte a secção Limpar o sistema de arrefecimento do motor.

    g008883

    O sistema de arrefecimento está atestado com uma solução à base de água e anticongelante etilenoglicol a 50/50. Verifique o nível do líquido de arrefecimento antes de ligar o motor no início de cada dia de trabalho.

    A capacidade de refrigeração do sistema é de aproximadamente 5,7 l

    Cuidado

    Se o motor esteve em funcionamento, o líquido de refrigeração pressurizado e quente pode derramar-se e provocar queimaduras.

    • Não abra o tampão do radiador quando o motor estiver a funcionar.

    • Use um trapo quando abrir o tampão do radiador, fazendo-o lentamente para permitir a saída do vapor.

    1. Verifique o nível de líquido de refrigeração do depósito secundário (Figura 24). Num motor arrefecido, o líquido de arrefecimento deve estar entre as marcas existentes no lado do depósito.

    2. Se o nível do líquido de arrefecimento do motor estiver baixo, retire o tampão do depósito de expansão e encha o sistema. Não encha demasiado.

    3. Coloque o tampão do depósito de expansão.

      g008885

    Verificação do sistema hidráulico

    Intervalo de assistênciaProcedimento de manutenção
    Em todas as utilizações ou diariamente
  • Verificação do nível do fluido hidráulico.
  • O reservatório da máquina é enchido na fábrica com aproximadamente 13,2 l de fluido hidráulico de grande qualidade. Verifique o nível de fluido hidráulico antes de ligar o motor pela primeira vez e diariamente, a partir daí. O fluido de substituição recomendado é Fluido hidráulico Toro Premium All Season (disponível em recipientes de 19 litros ou tambores de 208 litros. Consulte o catálogo das peças ou o distribuidor Toro para saber quais são os números destas peças.

    Outros fluidos: Se não estiver disponível fluido Toro podem utilizar-se outros fluidos desde que satisfaçam todas as seguintes propriedades de material e especificações industriais. A Toro não recomenda a utilização de fluido sintético. Consulte o seu distribuidor de lubrificantes para adquirir um produto satisfatório. Nota: A Toro não assume a responsabilidade por danos causados devido ao uso de substitutos inadequados, pelo que recomendamos a utilização exclusiva de produtos de fabricantes com boa reputação no mercado.

    Fluido hidráulico antidesgaste com índice de viscosidade elevada/ponto de escoamento baixo, ISO VG 46
     Propriedades do material:
      Viscosidade, ASTM D445cSt 40°C: 44 a 48cSt a 100°C: 7,9 a 8,5
      Índice de viscosidade ASTM D2270140 para 160
      Ponto de escoamento, ASTM D97-37°C até -45°C
     Especificações industriais:
      Vickers I-286-S (nível de qualidade), Vickers M-2950-S (nível de qualidade), Denison HF-0

    Note: A maioria dos fluidos são incolores, o que dificulta a deteção de fugas. Encontra-se à sua disposição um aditivo vermelho para o óleo do sistema hidráulico, em recipientes de 20 ml. Um recipiente é suficiente para 15 a 22 l de óleo hidráulico. Poderá encomendar a peça n.º 44-2500 ao seu distribuidor Toro.

    Fluido hidráulico biodegradável – Mobil 224H

     Fluido hidráulico Toro Biodegradable (Disponível em recipientes de 18 litros ou tambores de 208 litros. Consulte o catálogo das peças ou o distribuidor Toro para saber quais são os números destas peças.

    Fluido alternativo: Mobil EAL 224H

    Trata-se de um óleo biodegradável à base de óleo vegetal testado e aprovado pela Toro para este modelo. Este fluido não é tão resistente às temperaturas elevadas como o fluido standard, por isso instale um dispositivo de arrefecimento do óleo, caso indicado no manual do utilizador, e cumpra os intervalos de mudança de fluido recomendados para este fluido. A contaminação por fluidos hidráulicos de base mineral poderão alterar a biodegradabilidade e a toxicidade do óleo. Quando substituir um fluido standard por um fluido biodegradável, certifique-se de que cumpre os procedimentos de lavagem corretos. Se necessitar de informações detalhadas, contacte o distribuidor local Toro.

    1. Coloque a máquina numa superfície plana, baixe as unidades de corte e desligue o motor.

    2. Limpe a zona em redor do tubo de enchimento e da tampa do depósito hidráulico (Figura 25). Retire a tampa.

      g008886
    3. Retire a vareta do tubo de enchimento e limpe-a com um pano limpo. Introduza a vareta no tubo de enchimento, retire-a e verifique o nível do fluido. O nível de fluido deverá encontrarse a cerca de 6 mm da marca na vareta.

    4. Se o nível estiver baixo, junte fluido suficiente para elevar o nível até à marca de cheio.

    5. Volte a colocar a tampa e a vareta no tubo de enchimento.

    Verificar a pressão dos pneus

    Intervalo de assistênciaProcedimento de manutenção
    Em todas as utilizações ou diariamente
  • Verificação da pressão dos pneus.
  • Os pneus são colocados sob pressão excessiva aquando do seu envio. Portanto, deve libertar algum ar para reduzir a pressão. A pressão correta dos pneus é de 0,97 a 1,24 bar.

    Note: Mantenha a pressão recomendada em todos os pneus, de modo a garantir uma boa qualidade de corte e um desempenho adequado da máquina.

    Perigo

    Uma baixa pressão dos pneus reduz a estabilidade da máquina em terrenos inclinados. Tal pode mesmo levar a um capotamento, e a consequentes lesões ou morte.

    Não encha de menos os pneus.

    Aperte as porcas das rodas.

    Intervalo de assistênciaProcedimento de manutenção
    Após a primeira hora
  • Aperte as porcas das rodas.
  • Após as pimeiras 10 horas
  • Aperte as porcas das rodas.
  • A cada 200 horas
  • Aperte as porcas das rodas.
  • Aperte as porcas das rodas com 61 a 88 N·m.

    Aviso

    A não observância de um binário de aperto adequado das porcas das rodas pode dar origem a lesões.

    Ligação e desligação do motor

    Pode ser necessário purgar o sistema de combustível se tiver ocorrido qualquer das situações seguintes (consulte Purga do sistema de combustível):

    • Arranque inicial de um novo motor.

    • Paragem do motor por falta de combustível.

    • A revisão dos componentes do sistema de combustível foi realizada; ex: filtro substituído, etc.

    Ligação do motor

    1. Assegure-se de que o travão de estacionamento está engatado e o interruptor da transmissão da unidade de corte na posição Desengatado.

    2. Retire o pé do pedal de tração e certifique-se de que este se encontra na posição neutra.

    3. Desloque a alavanca do acelerador até metade do seu curso.

    4. Meta a chave na ignição e rode-a para a posição Ligar/Pré-aquecimento até que o indicador luminoso se apague (7 segundos, aproximadamente); depois, rode a chave para a posição Arranque para acionar o motor de arranque. Liberte a chave quando o motor entrar em funcionamento. A chave deslocar-se-á automaticamente para a posição Ligar/Funcionamento.

      Important: Para evitar sobreaquecimento do motor de arranque, não ative o motor de arranque mais de 15 segundos. Após 10 segundos de arranque contínuo, aguarde 60 segundos antes de ativar novamente o motor de arranque.

    5. Quando o motor é ligado pela primeira vez ou após uma revisão do motor, da transmissão ou do eixo, deverá conduzir a máquina em ambas as direções durante um ou dois minutos. Use também a alavanca de elevação e o interruptor da transmissão da unidade de corte para garantir o perfeito funcionamento de todos os componentes.

      Rode o volante para a esquerda e para a direita para verificar a resposta da direção; depois, desligue o motor, e procure eventuais fugas de óleo, peças soltas e qualquer mau funcionamento perceptível.

      Cuidado

      Desligue o motor e aguarde até que todas as peças se encontrem imóveis antes de verificar se existem fugas de óleo, peças soltas ou quaisquer outros problemas.

    Paragem do motor

    Desloque a alavanca do acelerador para a posição intermédia, ponha o interruptor da transmissão da unidade de corte na posição Desengatar e rode a chave da ignição para Desligar. Tire a chave da ignição para evitar arranques acidentais.

    Purgação do sistema de combustível

    1. Estacione a máquina numa superfície nivelada. Certifique-se de que o depósito de combustível se encontra meio cheio.

    2. Destranque e levante o capot.

      Perigo

      Em determinadas condições, o gasóleo e respetivos gases podem tornar-se altamente inflamáveis e explosivos. Um incêndio ou explosão de combustível poderá provocar queimaduras e danos materiais.

      • Utilize sempre um funil e encha o depósito de combustível no exterior, numa zona aberta, quando o motor se encontrar desligado e frio. Limpe todo o combustível derramado.

      • Não encha completamente o depósito de combustível. Adicione combustível ao depósito de combustível, até que o nível se encontre entre 6 a 13 mm abaixo da extremidade inferior do tubo de enchimento. Este espaço no depósito permite a expansão do combustível.

      • Não fume quando se encontrar próximo de combustível e mantenha-se afastado de todas as fontes de chama ou faíscas que possam inflamar os vapores existentes nesse meio.

      • Guarde o combustível num recipiente limpo e seguro e mantenha-o sempre bem fechado.

    3. Desaperte o parafuso de purga que se encontra na bomba de injeção de combustível (Figura 26).

      g008891
    4. Rode a chave da ignição para a posição ON. Este procedimento irá ativar a bomba de combustível elétrica, forçando a saída de ar através do parafuso de purga. Mantenha a chave na posição Ligar enquanto não sair um fluxo contínuo de combustível do parafuso.

    5. Volte a apertar o parafuso e rode a chave para a posição Desligar.

    Note: Normalmente, o motor deverá arrancar após a conclusão dos procedimentos de purga. No entanto, se o motor não arrancar, isso poderá significar que ainda existe ar entre a bomba de injeção e os injetores; consultar a secção Purga de ar dos injetores.

    Verificação do sistema de bloqueio

    Intervalo de assistênciaProcedimento de manutenção
    Em todas as utilizações ou diariamente
  • Verificação do sistema de bloqueio.
  • Cuidado

    A máquina poderá arrancar inesperadamente se os interruptores de bloqueio de segurança se encontrarem desligados ou danificados e provocar lesões.

    • Não desative os interruptores de bloqueio.

    • Verifique o funcionamento dos interruptores de bloqueio diariamente e substitua todos os interruptores danificados antes de utilizar a máquina.

    1. Certifique-se de que todos os assistentes se afastam da área de utilização. Mantenha mãos e pés afastados das unidades de corte.

    2. Enquanto estiver sentado, o motor não deve ser posto em marcha quer com o interruptor da unidade de corte ou com o pedal de tração engatados. Corrija o problema se não estiver a funcionar corretamente.

    3. Enquanto estiver sentado, ponha o pedal de tração na posição neutra, desative o travão de estacionamento e ponha o interruptor da unidade de corte na posição Desligar. O motor deverá iniciar. Saia do banco e pressione lentamente o pedal de tração, o motor deve parar dentro de um a três segundos. Corrija o problema se não estiver a funcionar corretamente.

    Note: A máquina encontra-se equipada com um interruptor de segurança no travão de estacionamento. O motor pára se carregar no pedal de tração com o travão de estacionamento ativado.

    Reboque da unidade de tração

    Em caso de emergência, a máquina pode ser rebocada durante uma curta distância; no entanto, a Toro não o recomenda como procedimento normal.

    Important: Não reboque a máquina a uma velocidade superior a 3-4 km/h porque o sistema de transmissão pode sofrer danos. Se for necessário deslocar a máquina uma distância considerável, deverá utilizar um camião ou um atrelado.

    1. Localize a válvula de derivação na bomba (Figura 27) e rode-a 90°.

      g008892
    2. Antes de pôr o motor em funcionamento, feche a válvula de derivação rodando-a 90° (1/4 de volta). Não ligue o motor quando a válvula se encontrar aberta.

    Módulo de Controlo Standard (SCM)

    O Módulo de Controlo Standard é um dispositivo eletrónico inviolável, criado com uma configuração polivalente. O módulo utiliza componentes em estado sólido e mecânicos para monitorização e controlo das funções elétricas necessárias a uma operação segura da máquina.

    O módulo monitoriza sinais de entrada incluindo os de ponto morto, do travão de estacionamento, da Tomada de força, arranque, da retificação por retrocesso (backlap), e de alta temperatura. O módulo transmite sinais de saída incluindo os da Tomada de força, do Motor de arranque, e do solenóide ETR (ativação para arranque).

    O módulo reparte-se em sinais de entrada e sinais de saída. Os sinais de entrada e de saída são identificados por indicadores luminosos de cor verde, instalados na placa de circuitos impressos.

    O circuito de arranque é ativado a 12 VDC. Todos os outros sinais de entrada são ativados quando o circuito é comutado à massa. Cada sinal de entrada é representado por um indicador luminoso que se acende sempre que o circuito específico é ativado. Utilize os LED de sinais de entrada para efeitos de deteção e eliminação de avarias de interruptores e circuitos de entrada.

    Os circuitos de sinais de saída são ativados por um conjunto de condições de sinais de entrada adequado. Os três sinais de saída incluem a TOMADA DE FORÇA, ETR e ARRANQUE. Os LED de sinais de saída monitorizam a condição de relés indicando a presença de tensão em um de três terminais de saída específicos.

    Os circuitos de sinais de saída não determinam a integridade do dispositivo de saída, pelo que a deteção e eliminação de avarias compreende a inspeção de indicadores luminosos e o ensaio de integridade de dispositivos convencionais e de cablagens elétricas. Proceda à medição da impedância de componentes desligados, da impedância na instalação elétrica (desligar no SCM), ou proceda à “ativação de ensaio” temporária do componente em causa.

    O SCM não permite ligação a um computador externo ou a um monitor portátil, não pode ser reprogramado nem armazena dados de avarias intermitentes.

    A etiqueta do SCM inclui apenas símbolos. Os três símbolos dos indicadores luminosos de saída constam da caixa de sinais de saída. Todos os outros LED dizem respeito a sinais de entrada. A tabela que se segue identifica os símbolos.

    g008893

    A deteção de avarias pelo SCM compreende os seguintes passos lógicos.

    1. Determine a avaria de sinal de saída que está a tentar corrigir (TOMADA DE FORÇA, ARRANQUE ou ETR).

    2. Coloque a chave de ignição na posição “ON” e verifique se o LED vermelho de “alimentação” está aceso.

    3. Acione todos os interruptores de entrada para assegurar a mudança de estado dos LED.

    4. Posicione os dispositivos de entrada de forma a obter o sinal de saída apropriado. Utilize a seguinte tabela lógica para determinar a condição do sinal de saída apropriado.

    5. Se o indicador luminoso de saída específico se acender sem que se verifique a função de saída adequada, verifique a cablagem de saída, as ligações e o componente. Efetue as reparações necessárias.

    6. Se o indicador luminoso de saída específico não se acender, verifique ambos os fusíveis.

    7. Se o LED de saída específico não acender e se os sinais de entrada estiverem na condição adequada, instale um SCM novo e verifique se a avaria foi eliminada.

    Cada uma das filas da tabela em baixo identifica os requisitos de sinais de entrada e de saída para cada uma das funções específicas do produto. As funções do produto constam da coluna à esquerda. Os símbolos identificam a condição específica do circuito incluindo: Ativado à tensão, comutado à massa, e em circuito aberto à massa.

    SINAIS DE ENTRADASAÍDAS
    FunçãoAlimentação LIGADANeutroIgnição LIGADATravões LIGADOSTomada de força LIGADABanco ocupadoTemperatura elevada Retificação por retrocesso (backlap)Arranque ETRPTO
    Arranque+OOOO++O
    Funcionamento (unidade deslig.)OOOOOOO+O
    Funcionamento (unidade lig.)OOOOOO+O
    CorteOOOOO++
    Retificação por retrocesso (backlap)OOOOO++
    Temperatura elevada  O    OOO
    • (–) Indica um circuito comutado à massa. – LED ACESO

    • (O) Indica um circuito aberto à massa ou desativado – LED APAGADO.

    • (+) Indica um circuito ativado (sinal da bobina da embraiagem, solenóide, ou motor de arranque) LED ACESO.

    • Um espaço em branco indica um circuito não compreendido na lógica.

    Para deteção e eliminação de avarias, ligue a ignição sem fazer arrancar o motor. Identifique a função específica que não opera e prossiga de acordo com a tabela lógica. Verifique a condição de cada um dos LED de entrada para assegurar que corresponde à tabela lógica.

    Se os LED de entrada estiverem corretos, verifique os LED de saída. Se o LED de saída estiver aceso e o dispositivo não estiver ativado, proceda à medição da tensão disponível no dispositivo de saída, da continuidade do dispositivo desligado, e da tensão potencial no circuito de massa (massa flutuante). As reparações a adotar dependem do tipo de avaria detetado.

    Sugestões de utilização

    Sugestões gerais para os modelos 30839, 30843 e 30807

    Perigo

    O cortador tem um sistema de tração único que permitirá à máquina seguir em frente em inclinações, mesmo que a roda dianteira se levante do chão. Se isto acontecer, o utilizador ou qualquer assistente corre o risco de sofrer lesões graves ou mesmo a morte num capotamento.

    O ângulo de inclinação em que a máquina se inclina depende de uma série de fatores. Entre eles contam–se: as condições de corte como a humidade ou relvados acidentados, velocidade (especialmente nas curvas), posição da unidade de corte (com o Sidewinder), a pressão dos pneus e a experiência do utilizador.

    Numa inclinação com um ângulo de 20 graus ou menos, o risco de capotamento é menor. À medida que o ângulo da inclinação vai aumentando até ao máximo recomendado de 25 graus, também o risco de capotamento sobe consideravelmente. Não exceda um ângulo de inclinação superior a 25 graus, já que o risco de capotamento e de lesões pessoais, ou morte, será extremamente alto.

    Para determinar quais as inclinações em que é seguro trabalhar, aconselha-se passar uma vistoria à área a cortar. Quando efetuar esta observação, sirva-se do senso comum e tenha em consideração o estado da relva e o risco de resvalamento. Para determinar em que inclinações ou declives pode trabalhar com segurança, use o inclinómetro que acompanha a máquina. Para fazer um estudo do local, coloque uma placa de 1,25 metros numa superfície inclinada e meça o ângulo da inclinação. O medidor registará um valor médio, não tendo em conta lombas e buracos que podem provocar alterações súbitas no ângulo da inclinação. O ângulo de uma inclinação deve ser, no máximo, de 25 graus.

    A máquina encontra-se equipada com um indicador de ângulo instalado no tubo da direção. Este aparelho indica o ângulo da inclinação onde a máquina se encontra, recomendando como limite máximo um ângulo de 25 graus.

    Use sempre o cinto de segurança.

    • Pratique a utilização da máquina e familiarize-se com ela.

    • Ligue o motor e dê-lhe uma aceleração média para que aqueça. Empurre a alavanca do acelerador totalmente para a frente, levante as unidades de corte, desengate o travão de estacionamento, pise o pedal de tração e conduza em direção a um espaço aberto.

    • Pratique a marcha para a frente e para trás, e como ligar e desligar a máquina. Para parar, retire o pé do pedal de tração e deixe–o regressar à posição neutro ou carregue no pedal de inversão de marcha para parar. Ao descer uma encosta, pode ser necessário utilizar o pedal de inversão de marcha para parar.

    • Quando conduzir em inclinações, conduza devagar para manter o controlo da direção e evite curvas apertadas a fim de evitar o capotamento. Em grandes inclinações, deve acionar o Sidewinder para lhe oferecer mais estabilidade. De forma inversa, em descidas, acionar estes protetores pode originar menos estabilidade. Tal deve ser feito sempre antes de começar a descer.

    • Sempre que possível, corte em inclinações subindo e descendo e não realizando trajetos horizontais. Tenhas as unidades de corte para baixo, a fim de manter o controlo da direção numa descida. Não tente dar curvas numa inclinação.

    • Pratique a condução em redor de obstáculos com as unidades de corte em cima e em baixo. Tenha cuidado ao conduzir por entre objetos estreitos para que não danifique nem a máquina nem as unidades de corte.

    • Na unidade Sidewinder, tente alcançar as unidades de corte, para que não as danifique de forma alguma.

    • Não mude as unidades de lado para lado, a não ser que as unidades de corte estejam para baixo e a máquina em movimento ou que as unidades de corte se encontrem na posição de transporte. Mudar as unidades de corte quando estas se encontrem descidas e a máquina esteja parada pode provocar danos.

    • Conduza sempre devagar em terrenos acidentados.

    • Se alguém aparecer perto ou na área de corte onde está a trabalhar, para a máquina e volte a ligá-a apenas quando já não se encontrar ninguém por perto. A máquina está desenhada para uma pessoa. Não permita que alguém viaje consigo quando estiver a utilizar a máquina. É extremamente perigoso e pode traduzir em lesões graves.

    • Os acidentes acontecem a qualquer um. As causas mais frequentes são: velocidade excessiva, mudanças bruscas de direção, terreno (não sabendo em que lombas e valas se pode cortar em segurança), não parar o motor antes de abandonar o banco do utilizador e o uso de drogas que diminui a atenção e os reflexos. Comprimidos e outros medicamentos, ainda que prescritos, podem provocar sonolência, assim como o álcool e outras drogas. Mantenha-se alerta e vigie pela sua segurança. Não cumprir estas normas pode traduzir-se em lesões graves.

    • O Sidewinder oferece um beiral com um máximo de 33 cm, permitindo-lhe aproximar-se da borda de bancos de areia e de outros obstáculos, mantendo ao mesmo tempo os pneus do trator longe de valas ou charcos de água.

    • Se houver algum obstáculo, incline as unidades de corte para mais facilmente cortar à volta dele.

    • Quando transportar a máquina de um local para outro, levante totalmente as unidades de corte, mova a patilha corte/transporte para a esquerda, e coloque a alavanca do acelerador na posição Rápido.

    Padrões de corte

    Mude os padrões de corte frequentemente para minimizar as questões do aspeto após o corte induzidos pelo corte repetitivo em apenas uma direção.

    Contrapeso

    O sistema de contrapeso mantém a contrapressão hidráulica nos cilindros de elevação da plataforma. Esta pressão de contrapeso transfere o peso da plataforma de corte para as rodas do cortador para melhorar a tração. A pressão do contrapeso tem sido configurado de fábrica para obter um equilíbrio ideal do aspeto após o corte e capacidade de tração na maioria das condições do relvado. Diminuir o contrapeso pode produzir uma plataforma de corte mais estável, mas pode diminuir a capacidade de tração. Aumentar o contrapeso pode aumentar a capacidade de tração, mas pode causar problemas de aspeto após o corte. Consulte o manual de manutenção da sua unidade de tração para obter instruções para ajustar a pressão de contrapeso.

    Solucionar o aspeto após o corte

    Consulte o Guia de resolução de problemas de aspeto após o corte disponível em www.Toro.com

    Sugestões gerais para o modelo 30849

    Perigo

    O ângulo de inclinação em que a máquina se inclina depende de uma série de fatores. Entre eles contam-se: as condições de corte como a humidade ou relvados acidentados, velocidade (especialmente nas curvas), a pressão dos pneus e a experiência do utilizador.

    Numa inclinação com um ângulo de 15 graus ou menos, o risco de capotamento é menor. À medida que o ângulo da inclinação vai aumentando até ao máximo recomendado de 20 graus, também o risco de capotamento sobe consideravelmente. Não exceda um ângulo de inclinação superior a 20 graus, já que o risco de capotamento e de lesões pessoais, ou morte, será extremamente alto.

    Para determinar quais as inclinações em que é seguro trabalhar, aconselha-se passar uma vistoria à área a cortar. Quando efetuar esta observação, sirva-se do senso comum e tenha em consideração o estado da relva e o risco de resvalamento. Para determinar em que inclinações ou declives pode trabalhar com segurança, use o inclinómetro que acompanha a máquina. Para fazer um estudo do local, coloque uma placa de 1,25 metros numa superfície inclinada e meça o ângulo da inclinação. O medidor registará um valor médio, não tendo em conta lombas e buracos que podem provocar alterações súbitas no ângulo da inclinação. O ângulo de uma inclinação deve ser, no máximo, de 20 graus.

    Use sempre o cinto de segurança.

    • Pratique a utilização da máquina e familiarize-se com ela.

    • Ligue o motor e dê-lhe uma aceleração média para que aqueça. Empurre a alavanca do acelerador totalmente para a frente, levante as unidades de corte, desengate o travão de estacionamento, pise o pedal de tração e conduza em direção a um espaço aberto.

    • Pratique a marcha para a frente e para trás, e como ligar e desligar a máquina. Para parar, retire o pé do pedal de tração e deixe–o regressar à posição neutro ou carregue no pedal de inversão de marcha para parar. Ao descer uma encosta, pode ser necessário utilizar o pedal de inversão de marcha para parar.

    • Quando conduzir em inclinações, conduza devagar para manter o controlo da direção e evite curvas apertadas a fim de evitar o capotamento.

    • Sempre que possível, corte em inclinações subindo e descendo e não realizando trajetos horizontais. Tenhas as unidades de corte para baixo, a fim de manter o controlo da direção numa descida. Não tente dar curvas numa inclinação.

    • Pratique a condução em redor de obstáculos com as unidades de corte em cima e em baixo. Tenha cuidado ao conduzir por entre objetos estreitos para que não danifique nem a máquina nem as unidades de corte.

    • Na unidade Sidewinder, tente alcançar as unidades de corte, para que não as danifique de forma alguma.

    • Não mude as unidades de lado para lado, a não ser que as unidades de corte estejam para baixo e a máquina em movimento ou que as unidades de corte se encontrem na posição de transporte. Mudar as unidades de corte quando estas se encontrem descidas e a máquina esteja parada pode provocar danos.

    • Conduza sempre devagar em terrenos acidentados.

    • Se alguém aparecer perto ou na área de corte onde está a trabalhar, para a máquina e volte a ligá-a apenas quando já não se encontrar ninguém por perto. A máquina está desenhada para uma pessoa. Não permita que alguém viaje consigo quando estiver a utilizar a máquina. É extremamente perigoso e pode traduzir em lesões graves.

    • Os acidentes acontecem a qualquer um. As causas mais frequentes são: velocidade excessiva, mudanças bruscas de direção, terreno (não sabendo em que lombas e valas se pode cortar em segurança), não parar o motor antes de abandonar o banco do utilizador e o uso de drogas que diminui a atenção e os reflexos. Comprimidos e outros medicamentos, ainda que prescritos, podem provocar sonolência, assim como o álcool e outras drogas. Mantenha-se alerta e vigie pela sua segurança. Não cumprir estas normas pode traduzir-se em lesões graves.

    • O Sidewinder oferece um beiral com um máximo de 33 cm, permitindo-lhe aproximar-se da borda de bancos de areia e de outros obstáculos, mantendo ao mesmo tempo os pneus do trator longe de valas ou charcos de água.

    • Se houver algum obstáculo, incline as unidades de corte para mais facilmente cortar à volta dele.

    • Quando transportar a máquina de um local para outro, levante totalmente as unidades de corte, mova a patilha corte/transporte para a esquerda, e coloque a alavanca do acelerador na posição Rápido.

    Técnicas de corte

    • Para começar a cortar, acione as unidades de corte, e aproxime-se lentamente da área a cortar. Assim que as unidades de corte da frente estiverem na área de corte, baixe as unidades de corte.

    • Para obter um corte profissional, direito e riscado, desejado em alguns casos e para determinados fins, concentre-se numa árvore ou em outro objeto distante e dirija-se para lá em linha reta.

    • Assim que as unidades de corte dianteiras alcancem a extremidade da área a cortar, levante as unidades de corte, para por rapidamente virar o veículo e poder estar preparado para o próximo passo.

    • Para cortar com facilidade à volta de casotas, lagos e obstáculos, use o Sidewinder e desloque a alavanca de controle para a esquerda ou para a direita, dependendo do corte que pretende. As unidades de corte podem também ser substituídas para produzir marcas de pneus variadas.

    • As unidades de corte têm tendência para lançar relva para o lado esquerdo da máquina. Quando efetuar operações ao redor de obstáculos, casotas, o melhor é cortar no sentido dos ponteiros do relógio para evitar lançar restos de relva para cima do obstáculo.

    • As unidades de corte podem ser equipadas com um abafador de cobertura (mulch). Os abafadores de cobertura (mulch) têm um bom desempenho quando a relva é tratada segundo um calendário regular, a fim de evitar retirar mais do que 2,5 cm da relva crescida. Quando muita relva crescida é cortada usando o material em mulch, a aparência do relvado após o corte pode deteriorar-se e observar-se um aumento da potência do corte. Os abafadores de cobertura (mulch) também têm um bom desempenho na recolha de folhas durante o outono.

    Corte a relva quando esta estiver seca

    Efetue a operação de corte ao fim da manhã para evitar os efeitos do orvalho (formação de montículos de relva) ou ao fim da tarde para evitar os danos provocados pela ação direta do sol na relva acabada de cortar.

    Selecione a altura de corte que mais se adeque à operação

    Retire cerca de 2,5 cm ou não exceda 1/3 das folhas da relva em cada passagem. Em casos de relva densa, pode ter de definir a altura de corte imediatamente a seguir.

    A operação de corte deve sempre ser efetuada com lâminas afiadas

    Uma lâmina afiada, ao contrário de uma lâmina em mau estado, corta de forma mais eficaz, sem danificar ou rasgar a relva. Quando se rasga ou danifica a relva, esta fica castanha nas extremidades, cresce irregularmente e torna-se mais susceptível a doenças. Verifique se a lâmina está em boas condições e se a aba está inteira.

    Verificar a condição da unidade de corte

    Verifique se as câmaras de corte estão em boas condições. Endireite quaisquer componentes da câmara que estejam dobrados, para corrigir a folga entre a ponta da lâmina e a câmara.

    Depois de cortar

    Depois de terminado o corte, lave exaustivamente a máquina com uma mangueira sem agulheta, para que o excesso de pressão da água não cause estragos nos vedantes e bielas. Certifique-se de que o radiador e dispositivo de arrefecimento de óleo não se sujam nem acumulam restos de relva. Depois da lavagem, Recomenda-se que a máquina seja inspecionada na busca de possíveis fugas de fluido hidráulico ou desgaste dos componentes hidráulicos e mecânicos. O estado das lâminas das unidades de corte também deve ser avaliado.

    Important: Depois de lavar a máquina, mova o mecanismo Sidewinder da esquerda para a direita várias vezes, a fim de vazar a água acumulada entre a bielas de bloqueio e o tubo.

    Manutenção

    Note: Determine os lados direito e esquerdo da máquina a partir da posição normal de operação.

    Plano de manutenção recomendado

    Intervalo de assistênciaProcedimento de manutenção
    Após a primeira hora
  • Aperte as porcas das rodas.
  • Após as pimeiras 10 horas
  • Aperte as porcas das rodas.
  • Verifique a condição e tensão de todas as correias.
  • Substituição do filtro hidráulico.
  • Após as pimeiras 50 horas
  • Mude o óleo e o filtro.
  • Em todas as utilizações ou diariamente
  • Verificação do nível de óleo do motor.
  • Verifique o nível de líquido de refrigeração do motor.
  • Verificação do nível do fluido hidráulico.
  • Verificação da pressão dos pneus.
  • Verificação do sistema de bloqueio.
  • Drenagem do separador de água.
  • Limpe os detritos do radiador e o do dispositivo de arrefecimento de óleo.
  • Verifique as tubagens e as mangueiras hidráulicas
  • A cada 25 horas
  • Verifique o nível de eletrólito.(Se a máquina estiver guardada, verifique a cada 30 dias.)
  • A cada 50 horas
  • Lubrifique todos os rolamentos e casquilhos.(Lubrifique diariamente todos os rolamentos e casquilhos quando as condições forem de poeira e sujidade.)
  • A cada 100 horas
  • Verifique a condição e tensão de todas as correias.
  • A cada 150 horas
  • Mude o óleo e o filtro.
  • A cada 200 horas
  • Aperte as porcas das rodas.
  • Efetue a manutenção do filtro de ar(Com maior frequência se houver muita poeira e sujidade)
  • Verifique o ajuste do travão de estacionamento.
  • Substituição do filtro hidráulico.
  • A cada 400 horas
  • Verifique os tubos de combustível e respetivas ligações.
  • Substituição do recipiente do filtro de combustível.
  • Substituição do fluido hidráulico.
  • A cada 500 horas
  • Lubrifique os rolamentos do eixo traseiro.
  • Cada 2 anos
  • Drene e limpe o depósito de combustível.
  • Cuidado

    Se deixar a chave na ignição, alguém pode ligar acidentalmente o motor e feri-lo a si ou às pessoas que se encontrarem próximo da máquina.

    Retire a chave da ignição antes de fazer qualquer revisão.

    Lista de manutenção diária

    Copie esta página para uma utilização de rotina.

    Verificações de manutençãoPara a semana de:
    Ter.Qua.Qui.Sex.Sáb.Dom.
    Verifique o funcionamento dos interruptores de segurança.
    Verifique o funcionamento dos travões.
    Verificação do nível de óleo do motor.
    Verifique o nível de fluido do sistema de arrefecimento.
    Efetue a drenagem do separador de combustível/água.
    Verifique o filtro de ar, o recipiente de pó e a válvula de descarga.
    Verifique todos os ruídos estranhos no motor.2
    Verifique se existem detritos no radiador e no painel
    Verifique todos os ruídos estranhos de funcionamento.
    Verifique o nível de óleo do sistema hidráulico.
    Verifique se as mangueiras hidráulicas se encontram danificadas.
    Verifique se há fuga de fluidos.
    Verifique o nível de combustível.
    Verifique a pressão dos pneus.
    Verifique o funcionamento do painel de instrumentos.
    Verifique o ajuste da altura do corte.
    Aplique lubrificante em todos os bocais de lubrificação.2
    Retoque a pintura danificada.

    1Em caso de arranque difícil, verifique as velas de ignição e os injetores; poderá ainda verificar-se alguma produção excessiva de fumo ou um funcionamento irregular da máquina.

    2 Imediatamente após cada lavagem, independentemente do intervalo previsto.

    Important: Para informações detalhadas sobre os procedimentos de manutenção adicionais, consulte o Manual do utilizador do motor.

    Notas sobre zonas problemáticas

    Inspeção efetuada por:
    ItemDataInformação








    Tabela de intervalos de revisão

    decal117-5103

    Procedimentos a efectuar antes da manutenção

    Desmontagem do capot

    O capot pode ser facilmente retirado para facilitar os procedimentos de manutenção na zona do motor.

    1. Destranque e levante o capot.

    2. Tire o perno de gancho que fixa a articulação do capot aos suportes de montagem (Figura 30).

      g008908
    3. Faça deslizar o capot para o lado direito, levante o outro lado e retire-o dos suportes.

    Note: Efetue o procedimento inverso para montar o capot.

    Lubrificação

    Lubrificação de Rolamentos e Casquilhos

    Intervalo de assistênciaProcedimento de manutenção
    A cada 50 horas
  • Lubrifique todos os rolamentos e casquilhos.(Lubrifique diariamente todos os rolamentos e casquilhos quando as condições forem de poeira e sujidade.)
  • A cada 500 horas
  • Lubrifique os rolamentos do eixo traseiro.
  • A máquina possui bocais de lubrificação que deverão ser lubrificados regularmente com massa lubrificante nº 2 para utilizações gerais, à base de lítio. Os rolamentos e casquilhos devem ser lubrificados diariamente em condições de trabalho extremas em termos de poeira ou sujidade. Se a poeira ou sujidade penetrar no interior dos rolamentos e casquilhos pode acelerar o processo de desgaste. Lubrifique os bocais de lubrificação imediatamente após cada lavagem, independentemente do intervalo previsto.

    A localização e quantidade de bocais de lubrificação são:

    • Articulação da unidade de corte traseira (Figura 31)

      g008894
    • Articulação da unidade de corte frontal (Figura 32)

      g008895
    • Extremidades do cilindro do SideWinder (2) (Figura 33)

      g008896
    • Articulação da direção (Figura 34)

      g008897
    • Articulação do braço de elevação traseiro e cilindro de elevação (2) (Figura 35)

      g008898
    • Articulação do braço de elevação dianteiro esquerdo e cilindro de elevação (2) (Figura 36)

      g008899
    • Articulação do braço de elevação dianteiro esquerdo e cilindro de elevação (2) (Figura 37)

      g008900
    • Mecanismo de ajuste do ponto morto (Figura 38)

      g008901
    • Patilha Corte/Transporte (Figura 39)

      g008902
    • Articulação da tensão da correia (Figura 40)

      g008903
    • Cilindro da direção (Figura 41).

      g008904

      Note: Se desejar, pode ser instalado outro bocal de lubrificação na outra ponta do cilindro da direção. Retire o pneu, instale o bocal, lubrifique o bocal, retire o bocal e instale o tampão (Figura 42).

      g008905
    • Bielas do eixo da unidade de corte (1 por unidade de corte) (Figura 43)

      g008906
    • Rolamentos do cilindro traseiro (2 por cada unidade de corte) (Figura 44)

      g011349

      Note: Os bocais de embeber nos rolamentos Figura 30 necessitam de um adaptador de bico de pistola de pulverização. Encomende a peça nº 107-1998 da Toro ao seu distribuidor autorizado Toro.

      Important: Não lubrifique o tubo transversal do Sidewinder. As bielas de bloqueio são auto lubrificadas.

    Manutenção do motor

    Manutenção do filtro de ar

    Intervalo de assistênciaProcedimento de manutenção
    A cada 200 horas
  • Efetue a manutenção do filtro de ar(Com maior frequência se houver muita poeira e sujidade)
    • Verifique se existe algum dano no corpo do filtro de ar que possa provocar uma fuga de ar. Substitua caso danificado. Verifique todo o sistema de admissão para ver se tem fugas, se está danificado ou se há braçadeiras de tubos soltas.

    • Faça as revisões nos intervalos recomendados ou mais cedo se o desempenho do motor se ressentir devido a condições extremamente poeirentas ou sujas. Mudar o filtro de ar antes de ser necessário apenas aumenta a possibilidade de entrar sujidade no motor quando se retira o filtro.

    • Certifique-se de que a cobertura está corretamente assente e veda com o corpo do filtro de ar.

    1. Liberte os trincos que fixam a cobertura do filtro de ar ao respetivo corpo (Figura 45).

      g008909
    2. Retire a cobertura do corpo do filtro de ar.

    3. Antes de remover o filtro, utilize ar de baixa pressão (2,76 bar, limpo e seco) para ajudar a retirar grandes acumulações de detritos que se encontram entre o lado de fora do filtro primário e o recipiente. Evite a utilização de ar de alta pressão, que pode forçar a entrada de sujidade no sistema de admissão através do filtro. Este processo de limpeza evita que a sujidade migre para dentro da admissão quando se retira o filtro primário.

    4. Retire e substitua o filtro primário (Figura 46).

      Não se recomenda a limpeza do elemento usado devido a possibilidade de danos no meio do filtro.

      g008910
    5. Inspecione o filtro novo para ver se sofreu danos durante o transporte, verificando a extremidade vedante do filtro e o corpo. Não utilize um elemento danificado.

    6. Insira um filtro novo aplicando pressão no anel exterior do elemento para o assentar no recipiente. Não pressione no centro flexível do filtro.

    7. Limpe a porta de ejeção de sujidade que se encontra na tampa amovível. Retire a válvula de saída em borracha para fora da tampa, limpe a cavidade e volte a colocar a válvula de saída.

    8. Instale a tampa orientando a válvula de saída de borracha para uma posição descendente – entre cerca de 5:00 a 7:00 quando vista da extremidade.

    9. Prenda os trincos da cobertura.

    Substituição do óleo e filtro do motor

    Intervalo de assistênciaProcedimento de manutenção
    Após as pimeiras 50 horas
  • Mude o óleo e o filtro.
  • A cada 150 horas
  • Mude o óleo e o filtro.
    1. Retire o tampão de escoamento (Figura 47) e deixe o óleo escorrer para um recipiente adequado. Quando o óleo parar, volte a montar o tampão de escoamento.

      g008911
    2. Retire o filtro do óleo (Figura 48). Aplique uma leve camada de óleo limpo no vedante do filtro novo antes de o montar. Não aperte demasiado.

      g008912
    3. Adicione óleo no cárter; consulte o ponto Verificação do nível de óleo do motor.

    Manutenção do sistema de combustível

    Manutenção do depósito de combustível

    Intervalo de assistênciaProcedimento de manutenção
    Cada 2 anos
  • Drene e limpe o depósito de combustível.
  • Deverá drenar e lavar o depósito se o sistema de combustível ficar contaminado ou se tiver de guardar a máquina por um período de tempo prolongado. Utilize combustível limpo para lavar o depósito.

    Inspeção dos tubos de combustível e ligações

    Intervalo de assistênciaProcedimento de manutenção
    A cada 400 horas
  • Verifique os tubos de combustível e respetivas ligações.
  • Verifique se existem sinais de deterioração, danos ou ligações soltas.

    Drenagem do separador de água

    Intervalo de assistênciaProcedimento de manutenção
    Em todas as utilizações ou diariamente
  • Drenagem do separador de água.
    1. Coloque um recipiente limpo debaixo do filtro de combustível.

    2. Liberte a válvula de escoamento que se encontra na zona inferior do recipiente do filtro (Figura 49).

      g009880
    3. Volte a apertar a válvula após o escoamento.

    Substituição do recipiente do filtro de combustível

    Intervalo de assistênciaProcedimento de manutenção
    A cada 400 horas
  • Substituição do recipiente do filtro de combustível.
    1. Limpe a zona de montagem do recipiente do filtro (Figura 49).

    2. Retire o recipiente do filtro e limpe a superfície de montagem.

    3. Lubrifique a junta vedante do filtro com óleo limpo.

    4. Monte o filtro manualmente até que a gaxeta entre em contacto com a superfície de montagem, rodando em seguida o filtro mais 1/2 volta.

    Purga de ar dos injetores

    Note: Este procedimento apenas deverá ser utilizado se o sistema de combustível tiver sido purgado, utilizando os procedimentos de purga de ar normais, e o motor não funcionar; consultar a secção Purga do sistema de combustível.

    1. Liberte a tubagem que se encontra ligada ao injetor nº 1 e à estrutura de suporte da bomba de injeção.

      g008913
    2. Desloque o regulador para a posição FAST (rápido).

    3. Rode a chave da ignição para a posição Arranque e aguarde até notar um fluxo de combustível em redor da tubagem. Rode a chave da ignição para a posição Desligar quando observar um fluxo contínuo.

    4. Aperte bem as ligações da tubagem.

    5. Repita estes procedimentos nos restantes bicos.

    Manutenção do sistema eléctrico

    Cuidar da bateria

    Intervalo de assistênciaProcedimento de manutenção
    A cada 25 horas
  • Verifique o nível de eletrólito.(Se a máquina estiver guardada, verifique a cada 30 dias.)
  • O nível do eletrólito da bateria tem de ser verificado frequentemente e a zona superior da bateria tem de estar sempre limpa. Se a máquina for guardado num local onde as temperaturas sejam muito elevadas, a bateria irá perder a sua carga mais rapidamente do que num ambiente mais fresco.

    O nível das células deverá ser mantido utilizando água destilada ou desmineralizada. Não encha as células acima do fundo do anel de separação no interior de cada uma das células. Coloque as tampas de enchimento com os ventiladores a apontar para trás (para o depósito de combustível).

    Perigo

    O eletrólito da bateria contém ácido sulfúrico, uma substância extremamente venenosa que pode provocar queimaduras graves.

    • Não beba eletrólito e evite qualquer contacto com a pele, olhos e vestuário. Use óculos de proteção para proteger os olhos e luvas de borracha para proteger as mãos.

    • Ateste a bateria apenas em locais onde exista água limpa para lavar as mãos.

    Mantenha a zona superior da bateria limpa, lavando a periodicamente com uma escova molhada em amónia ou numa solução de bicarbonato de sódio. Após a sua limpeza, enxagúe a superfície superior da bateria com água. Não retire a tampa do tubo de enchimento durante a limpeza.

    Os cabos da bateria deverão encontrar-se bem apertados, de modo a proporcionar um bom contacto elétrico.

    Aviso

    A ligação incorreta dos cabos da bateria pode danificar a máquina e os cabos, provocando faíscas. As faíscas podem provocar uma explosão dos gases da bateria, resultando em acidentes pessoais.

    • Desligue sempre o cabo negativo (preto) antes de desligar o cabo positivo (vermelho).

    • Ligue sempre o cabo positivo (vermelho) antes de ligar o cabo negativo (preto).

    Se verificar que existe corrosão nos terminais, desligue os cabos – o cabo negativo (-) em primeiro lugar – e raspe os contactos e os terminais separadamente. Volte a ligar os cabos, o cabo positivo (+) em primeiro lugar, e aplique vaselina nos terminais.

    Aviso

    Os pólos, terminais e restantes acessórios da bateria contêm chumbo e derivados de chumbo. É do conhecimento do Estado da Califórnia que estes produtos químicos podem provocar cancro e problemas reprodutivos. Lave as mãos após a operação.

    Fusíveis

    Os fusíveis no sistema elétrico da máquina localizam-se debaixo da consola.

    Manutenção do sistema de transmissão

    Ajuste da posição neutra da transmissão de tração

    Se a máquina se mover enquanto o pedal de tração estiver na posição neutra, o excêntrico da tração tem de ser ajustado.

    1. Ponha a alavanca do acelerador para atrás para que fique presa na ranhura do painel de controlo.

    2. Desaperte o dispositivo de ligação do cabo do acelerador na alavanca da bomba de injeção (Figura 51).

      g008922
    3. Mantenha a alavanca contra o bloqueio intermédio inferior e aperte o cabo de ligação.

    4. Desaperte os parafusos que prendem o controlo do acelerador ao painel de controlo.

    5. Empurre a alavanca do acelerador para a frente.

    6. Faça deslizar a placa de bloqueio até entrar em contacto com alavanca do acelerador e aperte os parafusos, fixando assim o controlo do regulador ao painel de controlo.

    7. Se a alavanca não mantiver a posição durante este procedimento, aperte a porca de bloqueio, que serve para fixar o dispositivo de fricção na alavanca do acelerador, aplicando uma força de 5-6 N·m. A força máxima necessária para utilizar a alavanca do acelerador é de 27 N·m.

    Manutenção do sistema de arrefecimento

    Limpe as zonas de arrefecimento do motor

    Intervalo de assistênciaProcedimento de manutenção
    Em todas as utilizações ou diariamente
  • Limpe os detritos do radiador e o do dispositivo de arrefecimento de óleo.
  • Remova diariamente os detritos do dispositivo de arrefecimento de óleo e do radiador. Limpe-os com mais frequência em condições de grande sujidade.

    1. Desligue o motor e levante o capot. Limpe todos os detritos na área do motor.

    2. Retire o painel de acesso (Figura 52).

      g008914
    3. Destranque o dispositivo de arrefecimento de óleo e articule a zona posterior (Figura 53). Limpe os dois lados do dispositivo de arrefecimento de óleo e a zona do radiador com água ou ar comprimido. Desloque o dispositivo de arrefecimento de óleo para a posição inicial.

      g008915
    4. Monte o painel de acesso e feche o capot.

    Manutenção dos travões

    Ajuste do travão de estacionamento

    Intervalo de assistênciaProcedimento de manutenção
    A cada 200 horas
  • Verifique o ajuste do travão de estacionamento.
    1. Desaperte o parafuso de afinação que fixa o manípulo à alavanca do travão de estacionamento (Figura 54).

      g031637
    2. Rode o manípulo até que um binário de 133 a 178 N seja necessário para ativar a alavanca.

    3. Aperte o parafuso de afinação.

    Manutenção das correias

    Manutenção das correias do motor

    Intervalo de assistênciaProcedimento de manutenção
    Após as pimeiras 10 horas
  • Verifique a condição e tensão de todas as correias.
  • A cada 100 horas
  • Verifique a condição e tensão de todas as correias.
  • Esticar a correia do alternador/ventoinha

    1. Abra o capot.

    2. Verifique a pressão calcando a correia até ficar entre o alternador e as polias da alavanca da cambota, utilizando uma força de 30 N·m. A correia deverá fletir-se 11 mm.

      g008916
    3. Se o desvio estiver incorreto, leve a cabo os seguintes procedimentos para colocar tensão na correia:

      1. Desaperte a porca que fixa a braçadeira ao motor e a porca que fixa o alternador à braçadeira.

      2. Insira um pé de cabra entre o alternador e o motor e use-o como alavanca no alternador.

      3. Quando tiver alcançado a tensão pretendida, aperte o alternador e fixe as abraçadeiras para manter o ajuste.

    Substituição da correia de transmissão

    1. Insira uma chave de porcas ou um pequeno bocado de tudo na extremidade da mola tensora da correia.

      Aviso

      Seja precavido quando aliviar a mola, já que está sob um grande peso.

    2. Empurre a mola para a frente e para trás (Figura 56) para a desprender do apoio e libertar a tensão da mola.

      g008917
    3. Substitua a correia.

    4. Repita o procedimento inverso para imprimir tensão na mola.

    Manutenção do sistema de controlo

    Ajuste da alavanca do acelerador

    1. Ponha a alavanca do acelerador para atrás para que fique presa na ranhura do painel de controlo.

    2. Desaperte o dispositivo de ligação do cabo do acelerador na alavanca da bomba de injeção (Figura 57).

      g008918
    3. Mantenha a alavanca contra o bloqueio intermédio inferior e aperte o cabo de ligação.

    4. Desaperte os parafusos que prendem o controlo do acelerador ao painel de controlo.

    5. Empurre a alavanca do acelerador para a frente.

    6. Faça deslizar a placa de bloqueio até entrar em contacto com alavanca do acelerador e aperte os parafusos, fixando assim o controlo do regulador ao painel de controlo.

    7. Se a alavanca não mantiver a posição durante este procedimento, aperte a porca de bloqueio, que serve para fixar o dispositivo de fricção na alavanca do acelerador, aplicando uma força de 5-6 N·m. A força máxima necessária para utilizar a alavanca do acelerador é de 27 N·m.

    Manutenção do sistema hidráulico

    Substituição do filtro hidráulico

    Intervalo de assistênciaProcedimento de manutenção
    Após as pimeiras 10 horas
  • Substituição do filtro hidráulico.
  • A cada 200 horas
  • Substituição do filtro hidráulico.
  • Utilize o filtro sobressalente original Toro, peça n.º 86-3010.

    Important: A utilização de outro filtro poderá anular a garantia de alguns componentes.

    1. Coloque a máquina numa superfície nivelada, baixe as unidades de corte, desligue o motor, engate o travão de estacionamento e retire a chave da ignição.

    2. Pressione a mangueira contra a placa de montagem do filtro.

    3. Limpe a zona de montagem do filtro. Coloque um recipiente de escoamento debaixo do filtro (Figura 58) e retire o filtro.

      g008920
    4. Lubrifique a junta vedante do novo filtro e encha o filtro com fluido hidráulico.

    5. Certifique-se de que a zona de montagem do filtro se encontra limpa. Aperte o filtro até que a gaxeta toque na placa de montagem; depois, aperte o filtro 1/2 volta.

    6. Liberte a mangueira da placa de montagem do filtro.

    7. Ligue o motor e deixe funcionar a máquina durante dois minutos para eliminar o ar do sistema. Desligue o motor e verifique se existem fugas.

    Substituição do fluido hidráulico

    Intervalo de assistênciaProcedimento de manutenção
    A cada 400 horas
  • Substituição do fluido hidráulico.
  • Se o fluido tiver sido contaminado, deverá entrar em contacto com o seu distribuidor TORO para efetuar uma lavagem do sistema. O fluido contaminado tem uma aparência leitosa ou negra quando comparado com óleo limpo.

    1. Desligue o motor e levante o capot.

    2. Desconecte as linhas hidráulicas (Figura 59) ou retire o filtro hidráulico (Figura 58) e deixe que o fluido hidráulico escorra para dentro de um recipiente de escoamento. Instale as linhas hidráulicas quando o fluido pare de escorrer.

      g008919
    3. Encha o reservatório (Figura 60) com aproximadamente 13,2 l de fluido hidráulico; consulte a secção Verificação do sistema hidráulico.

      Important: Utilize apenas os fluidos hidráulicos especificados. A utilização de outros fluidos poderá danificar o sistema.

      g008886
    4. Em seguida, volte a montar a tampa do reservatório. Ligue o motor e utilize todos os comandos hidráulicos, de modo a distribuir o fluido hidráulico por todo o sistema. Verifique se existem fugas; desligue o motor.

    5. Verifique o nível de fluido e adicione fluido suficiente para elevar o nível até à marca de cheio da vareta. Não encha demasiado.

    Verificação dos tubos e tubos hidráulicos

    Intervalo de assistênciaProcedimento de manutenção
    Em todas as utilizações ou diariamente
  • Verifique as tubagens e as mangueiras hidráulicas
  • Verifique as tubagens e as mangueiras hidráulicas, prestando especial atenção a fugas, tubagens dobradas, suportes soltos, desgaste, juntas soltas e danos provocados pelas condições atmosféricas ou por agentes químicos. Efetue todas as reparações necessárias antes de utilizar a máquina.

    Aviso

    O fluido hidráulico que sai sob pressão pode penetrar na pele e provocar lesões.

    • Certifique-se de que todas as tubagens e uniões do fluido hidráulico se encontram bem apertadas e em bom estado de conservação antes de colocar o sistema sob pressão.

    • Mantenha o seu corpo e mãos longe de fugas ou bicos que projetem fluido hidráulico sob pressão.

    • Utilize um pedaço de cartão ou papel para detetar fugas do fluido hidráulico.

    • Elimine com segurança toda a pressão do sistema hidráulico antes de executar qualquer procedimento neste sistema.

    • Em caso de penetração do fluido na pele, consulte imediatamente um médico.

    Armazenamento

    Guarda da bateria

    Se a máquina for guardada por um período superior a 30 dias, retire a bateria e carregue-a. Guarde a bateria numa atmosfera fresca para evitar a rápida deterioração da carga da bateria. Para evitar que a bateria congele, certifique-se de que esta se encontra completamente carregada. A gravidade específica de uma bateria totalmente carregada é de 1,265–1,299.

    Preparação da máquina para o armazenamento sazonal

    Siga estes procedimentos sempre que guardar a máquina durante mais de 30 dias.

    Unidade de tração

    1. Limpe bem a unidade de tração, unidades de corte e motor.

    2. Verifique a pressão dos pneus. Encha todos os pneus com uma pressão de 0,97 a 1,10 bar.

    3. Verifique todas as fixações e aperte-as sempre que necessário.

    4. Lubrifique todos os bocais de lubrificação e pontos de articulação. Limpe a massa lubrificante em excesso.

    5. Lixe e retoque todas as zonas riscadas, estaladas ou enferrujadas. Efetue a reparação de todas as mossas existentes no corpo metálico.

    6. Efetue a manutenção da bateria e dos cabos da seguinte forma:

      1. Retire os terminais dos pólos da bateria.

      2. Retire a bateria.

      3. Carregue a bateria lentamente antes de a guardar e durante 24 horas cada 2 meses para evitar a sulfatização do chumbo da bateria.

        Para evitar que a bateria congele, certifique-se de que esta se encontra completamente carregada. A gravidade específica de uma bateria totalmente carregada é de 1,265–1,299.

      4. Limpe a bateria, terminais e bornes com uma escova de arame e uma solução de bicarbonato de sódio.

      5. Cubra os terminais do cabo e os bornes da bateria com lubrificante Grafo 112X (peça Toro n.º 505-47) ou vaselina para evitar qualquer corrosão.

      6. Guarde-a num local seguro ou na própria máquina numa área fresca. Se optar por guardá-la na máquina, não ligue os cabos.

    Motor

    1. Drene o óleo do motor do recipiente e coloque o tampão de escoamento.

    2. Retire o filtro do óleo. Coloque um novo filtro de óleo.

    3. Ateste o recipiente de óleo com cerca de 3,8 l de óleo de motor SAE15W-40.

    4. Ligue o motor e faça-o funcionar a uma velocidade intermédia durante dois minutos.

    5. Desligue o motor.

    6. Retire todo o combustível do depósito, das tubagens, do filtro da bomba de combustível e do filtro de combustível/separador de água.

    7. Lave o depósito de combustível com gasóleo novo e limpo.

    8. Aperte todas as uniões do sistema de combustível.

    9. Limpe e efetue a manutenção da estrutura do filtro de ar.

    10. Vede a entrada do filtro de ar e a saída de gases com fita impermeável.

    11. Verifique a proteção anticongelante e adicione conforme necessário para a temperatura mínima prevista para a zona.

    Esquemas

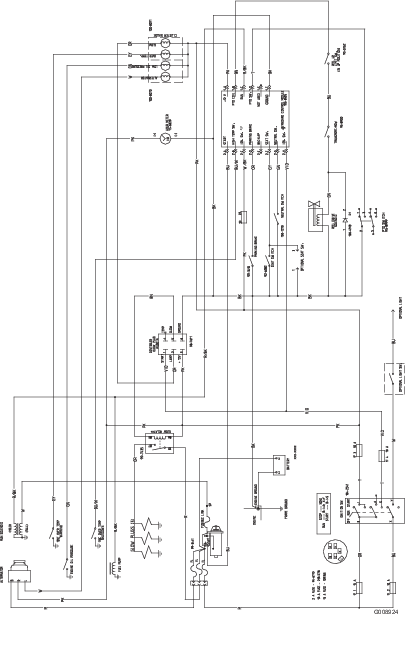

    Esquema elétrico

    g008924

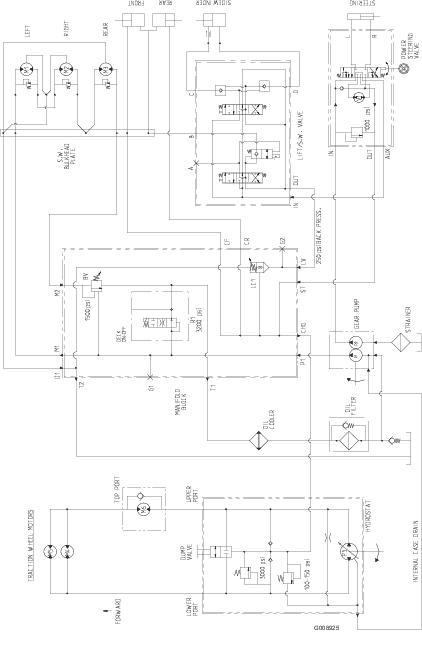

    Esquema hidráulico

    g008925
