Veiligheid
Veiligheid van het koelsysteem
-
Motorkoelvloeistof inslikken kan vergiftiging veroorzaken; buiten bereik van kinderen en huisdieren houden.
-
Als u hete, onder druk staande koelvloeistof over u heen krijgt of in aanraking komt met een hete radiateur of omliggende delen, kunt u ernstige brandwonden oplopen.
-
Laat de motor minstens 15 minuten afkoelen voordat u de radiateurdop verwijdert.
-
Gebruik een doek als u de radiateurdop verwijdert en draai de dop langzaam open om de stoom te laten ontsnappen.
-
-
Gebruik de machine nooit zonder dat de kappen zijn geplaatst.
-
Houd uw vingers, handen en kleding uit de buurt van draaiende ventilatoren en drijfriemen.
-
Zet de motor af en verwijder het sleuteltje voordat u onderhoudswerkzaamheden uitvoert.
Installatie
De machine gebruiksklaar maken
-
Parkeer de machine op een horizontaal oppervlak.
-
Haal de parkeerrem aan.
-
Zet de motor af en haal het sleuteltje uit het contact.
Motorkoelvloeistof aftappen
Waarschuwing
Als de motor heeft gelopen, kan de hete koelvloeistof, die onder druk staat, ontsnappen indien de radiateurdop wordt verwijderd. Dit kan brandwonden veroorzaken.
-
Voeg geen koelvloeistof toe aan de radiateur; daardoor zou er lucht in het systeem komen en leiden tot schade aan de motor. Voeg koelvloeistof alleen toe aan het reservoir.
-
Verwijder de radiateurdop nooit als de motor loopt.
-
Gebruik een doek als u de radiateurdop verwijdert en draai de dop langzaam open om de stoom te laten ontsnappen.
-
Breng de laadbak omhoog en plaats de laadbakbeveiliging op de uitgetrokken hefcilinder om de bak te bevestigen.
-
Verwijder de radiateurdop.
-
Verwijder de dop van de reservetank.
-
Maak de onderste radiateurslang los en laat de koelvloeistof in een opvangbak lopen.
Tap de motorkoelvloeistof af
Benodigde onderdelen voor deze stap:
| Veersluiting | 2 |
| Zeskantbout (5/16" x 5/8") | 4 |
| Bovenste bevestigingsplaat | 1 |
| Flenslager | 4 |
| Vierkante moer | 4 |
| Bovenste radiateurbevestiging | 1 |
| Schroef | 5 |
| Radiateurbevestiging | 1 |
| Jumper kabelboom | 1 |
| Onderste bevestigingsplaat | 1 |
| Radiateur | 1 |
-

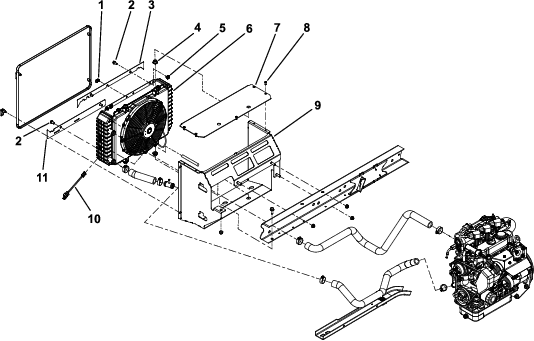

Verwijder de bestaande radiateur en bevestigingsmiddelen.
-
Verwijder de bestaande radiateurbevestiging en bevestigingsmiddelen.
-
Monteer de nieuwe radiateurbevestiging.
-
Monteer de radiateur, koelventilator en kabelboom.
-
Monteer de bovenste radiateurbevestiging en bevestigingsmiddelen.
-
Monteer de onderste bevestigingsplaat en bevestigingsmiddelen.
-
Monteer de bovenste bevestigingsplaat en bevestigingsmiddelen.
-
Knip de bestaande slang, van de radiateur naar de reservetank, af op 66 cm en leid de slang zoals getoond.
Vullen van het koelsysteem
Specificaties van het koelsysteem
-
Inhoud van koelsysteem: 3,7 liter
-
Type koelvloeistof: een 50/50 verhouding van water en permanente ethyleenglycol-antivries

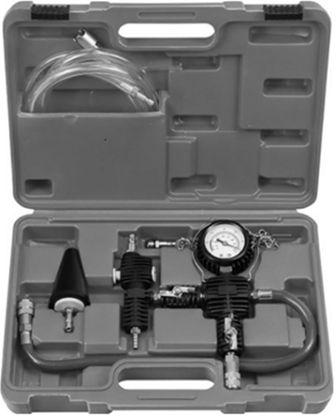

Note: Uw vacuümvulgereedschap ziet er mogelijk anders uit dan hieronder getoond. Toro levert het vacuümvulgereedschap niet, dit is verkrijgbaar bij een gereedschapsleverancier.
-

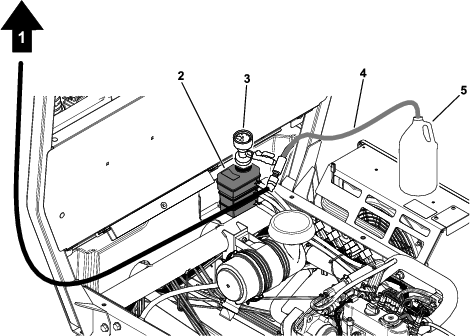

Verzeker dat het koelsysteem leeg is. Plaats het vacuümvulgereedschap op de koelvloeistof-reservetank.
-
Breng het koelsysteem tot een vacuüm van -0,8 bar.
-
Plaats de aanzuigslang van het vacuümvulgereedschap in het vat met gemengde koelvloeistof.
-
Vul het koelsysteem geheel met koelvloeistof, vul de koelvloeistof-reservetank dan bij tot het vereiste niveau.
Inhoud van koelsysteem: 3,7 liter
-
Plaats de dop van de reservetank terug.
-
Start de motor, laat deze lopen tot de normale werktemperatuur bereikt is. Controleer dat het koelsysteem gevuld is en dat het geheel ontlucht is.
