Sikkerhet
Kjølesystemsikkerhet
-
Du kan bli forgiftet av å svelge motorkjølevæske. Oppbevares utilgjengelig for barn og kjæledyr.
-
Utslipp av varm kjølevæske under trykk, eller berøring av en varm radiator og omsluttende deler, kan føre til alvorlige brannsår.
-
La alltid motoren kjøle seg ned i minst 15 minutter før du fjerner radiatorlokket.
-
Bruk en klut når du åpner radiatorlokket. Åpne det forsiktig, slik at dampen kan slippe ut.
-
-
Ikke bruk maskinen uten at dekslene er på plass.
-
Hold fingre, hender og bekledning unna roterende vifter og drivremmer.
-
Stopp motoren og ta ut nøkkelen før du utfører vedlikehold.
Montering
Klargjøre maskinen
-
Parker maskinen på en jevn flate.
-
Sett på parkeringsbremsen.
-
Slå av motoren og ta ut nøkkelen.
Tømme kjølevæsken
Advarsel
Hvis motoren er varm, kan det hende at varm kjølevæske under trykk kommer ut, og dette kan forårsake brannsår.
-
Ikke åpne eller tilsett kjølevæske i radiatoren, da dette tilfører luft inn i systemet og kan føre til skade på motoren. Tilsett kun kjølevæske i beholderen.
-
Ikke åpne radiatorlokket når motoren går.
-
Bruk en klut når du åpner radiatorlokket. Åpne det forsiktig, slik at dampen kan slippe ut.
-
Hev planet og still støttepilaren på den utstrakte løftesylinderen for å sikre planet.
-
Fjern radiatorlokket.
-
Ta av reservetanklokket.
-
Koble fra den nedre radiatorslangen og la kjølevæsken renne ut i et oppsamlingsfat.
Montere radiatorsettet
Deler som er nødvendige for dette trinnet:
| Fjærlås | 2 |
| Sekskantbolt (5/16 x ⅝ tomme) | 4 |
| Øvre monteringsplate | 1 |
| Flensfôring | 4 |
| Firkantet mutter | 4 |
| Øvre radiatorfeste | 1 |
| Skrue | 5 |
| Radiatorfesteenhet | 1 |
| Kaldstartledningssats | 1 |
| Nedre monteringsplate | 1 |
| Radiatorenhet | 1 |
-

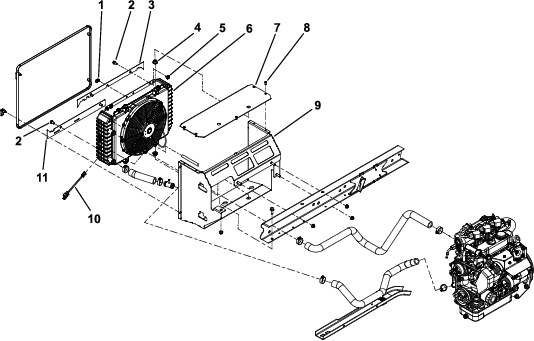

Fjern den eksisterende radiatoren og tilhørende monteringsdeler.
-
Fjern den eksisterende radiatorfesteenheten og tilhørende monteringsdeler.
-
Monter den nye radiatorfesteenheten.
-
Monter radiatoren, kjøleviften og ledningssatsen.
-
Monter det øvre radiatorfestet og tilhørende monteringsdeler.
-
Monter den nedre monteringsplaten og tilhørende monteringsdeler.
-
Monter den øvre monteringsplaten og tilhørende monteringsdeler.
-
Kutt den eksisterende slangen fra radiatoren til reservetanken til 66 cm og før slangen som vist nedenfor.
Fylle kjølesystemet
Spesifikasjon for kjølesystemet:
-
Kjølesystemets kapasitet: 3,7 l
-
Kjølemiddeltype: en 50/50-blanding av vann og permanent frostvæske med etylenglykol

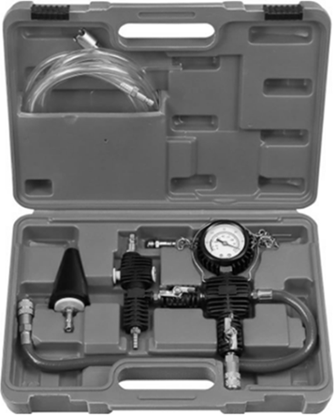

Note: Vakuumpåfyllingsverktøyet ditt kan se annerledes ut enn det som vises nedenfor. Toro selger ikke vakuumpåfyllingsverktøyet, men du kan kjøpe det fra en verktøyleverandør.
-

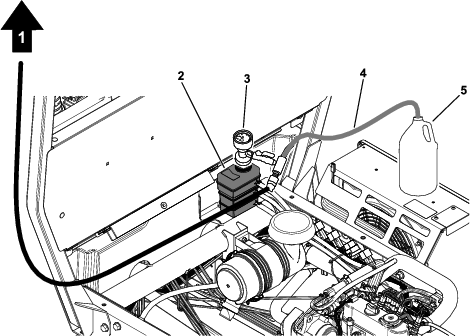

Når kjølesystemet er tomt, monterer du vakuumpåfyllingsverktøyet på kjølevæskereservetanken.
-
Sett kjølesystemet i vakuum ved -12 PSIG.
-
Plasser vakuumpåfyllingsverktøyets sugeslange i den ferdigblandede kjølevæsken.
-
Fyll kjølesystemet helt med kjølevæsken og fyll på kjølevæskereservetanken til riktig nivå.
Kjølesystemets kapasitet: 3,7 l
-
Sett på reservetanklokket.
-
Start og kjør motoren til normal driftstemperatur, og kontroller at kjølesystemet er fylt med væske og tømt for luft.
