Säkerhet
Säkerhet för kylsystemet
-
Motorns kylvätska kan orsaka förgiftning vid förtäring. Förvara den utom räckhåll för barn och husdjur.
-
Het kylvätska som sprutas ut under tryck kan orsaka allvarliga brännskador, och detsamma gäller om man vidrör den heta kylaren eller närliggande delar.
-
Låt motorn svalna i minst 15 minuter innan du öppnar kylarlocket.
-
Använd en trasa för att öppna kylarlocket, och tänk på att öppna locket sakta så att ånga kan komma ut.
-
-
Kör inte maskinen om inte kåporna sitter på plats.
-
Håll fingrar, händer och kläder borta från den roterande fläkten och drivremmen.
-
Stäng av motorn och ta ut nyckeln innan du utför något underhåll.
Montering
Förbereda maskinen
-
Parkera maskinen på en plan yta.
-
Koppla in parkeringsbromsen.
-
Stäng av motorn och tag ut nyckeln.
Tömma ur kylvätskan
Varning
Om motorn har varit igång kan det trycksatta, heta kylmedlet läcka ut och orsaka brännskador.
-
Öppna inte, och fyll inte på kylvätska i, kylaren. Om du gör det kommer luft in i systemet och motorn skadas. Fyll endast på motorkylvätska i tanken.
-
Ta inte bort kylarlocket när motorn är igång.
-
Använd en trasa för att öppna kylarlocket, och tänk på att öppna locket sakta så att ånga kan komma ut.
-
Höj upp flaket och placera säkerhetsstöttan på den utdragna lyftcylindern för att säkra flaket.
-
Ta bort kylarlocket.
-
Ta bort locket på reservtanken.
-
Ta loss den nedre kylarslangen och låt kylvätskan rinna ner i ett avtappningskärl.

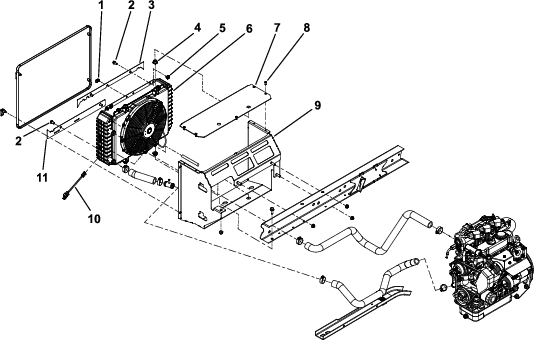

Montera kylarsatsen
Delar som behövs till detta steg:
| Fjäderlås | 2 |
| Sexkantsskruv (5/16 x ⅝ tum) | 4 |
| Övre monteringsplatta | 1 |
| Flänsbussning | 4 |
| Fyrkantsmutter | 4 |
| Övre kylarfäste | 1 |
| Skruv | 5 |
| Monteringssats för kylare | 1 |
| Bygelkablage | 1 |
| Nedre monteringsplatta | 1 |
| Kylarenhet | 1 |
-
Ta bort den befintliga kylaren och tillhörande fästelement.
-
Ta bort det befintliga kylarfästet och tillhörande fästelement.
-
Montera det nya kylfästet.
-
Montera kylaren och kylfläkten samt kablaget.
-
Montera det övre kylarfästet och tillhörande fästelement.
-
Montera den nedre monteringsplattan och tillhörande fästelement.
-
Montera den övre monteringsplattan och tillhörande fästelement.
-
Kapa den befintliga slangen från kylaren till reservtanken till 66 cm och dra slangen enligt bilden nedan.
Fylla kylsystemet
Specifikationer för kylsystemet:
-
Kylsystemets volym: 3,7 liter
-
Kylvätsketyp: En blandning med hälften vatten och hälften permanent frostskyddsmedel med etylenglykol

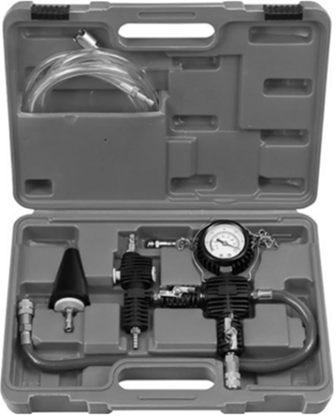

Note: Din vakuumpåfyllningsapparat kan se annorlunda ut än det som visas nedan. Toro säljer inte vakuumpåfyllningsapparater men de finns att köpa hos verktygsleverantörer.
-

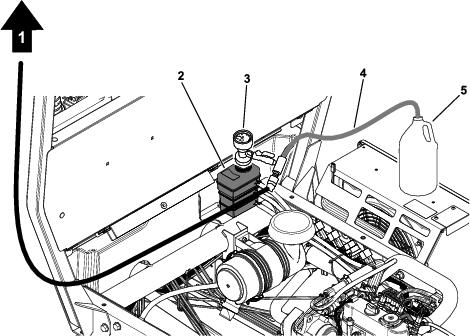

När kylsystemet är tomt monterar du vakuumpåfyllningsapparaten på kylvätsketanken.
-
Skapa vakuum i kylsystemet till −0,82 bar.
-
Placera sugslangen för vakuumpåfyllningsapparaten i den färdigblandade kylvätskan.
-
Fyll kylsystemet helt med kylvätska och fyll på kylvätsketanken till lämplig nivå.
Kylsystemets volym: 3,7 liter
-
Sätt tillbaka locket på tanken.
-
Starta och kör motorn till normal arbetstemperatur och kontrollera att kylsystemet är fyllt och att det inte finns någon luft i systemet.
