Lampsats

1. Parkera maskinen på en plan yta.

2. Koppla in parkeringsbromsen.

3. Sänk lastarmarna.

4. Stäng av motorn och ta ut nyckeln.

5. Öppna motorhuven och säkra den med stöttan.

6. Vrid bortkopplingsbrytaren för batteriet till det AVSTäNGDA läget.

7. Öppna den bakre åtkomstpanelen.

8. Ta bort de sex skruvarna som säkrar konsolplattan, koppla ur kontakterna och lägg konsolplattan på kontrollpanelen.



   Figur 1

Delar som behövs till detta steg:

1. Montera det främre ljusfästet på vänster sida av kontrollpanelen.



   Figur 2

   1. Skruv – ¼ x ¾ tum (2)
   2. Låsmutter – ¼ tum (2)

2. Montera en lampa på fästet.



   Figur 3

   1. Vagnsskruv (5/16 x 1 tum)
   2. Mutter (5/16 tum)

Delar som behövs till detta steg:

1. Ta bort och kassera muttrarna och skruvarna som är monterade i hålen nära hydraultanken.



   Figur 4

   1. Skruv (2)
   2. Mutter (2)

2. Montera en lampa på det bakre lampfästet.



   Figur 5

   1. Vagnsskruv (5/16 x 1 tum)
   2. Lampa
   3. Bakre lampfäste
   4. Mutter (5/16 tum)

3. Montera lampan och det bakre fästet i hålen som du tog bort skruvarna från i steg 1.



   Figur 6

   1. Skruv – ⅜ x 1¼ tum (2))
   2. Låsmutter – ⅜ tum (2)

Delar som behövs till detta steg:

1. Ta bort pluggen från konsolplattan.



   Figur 7

   1. Plugg

2. Montera ljusomkopplaren på konsolplattan.



   Figur 8

   1. Ljusomkopplare

Delar som behövs till detta steg:

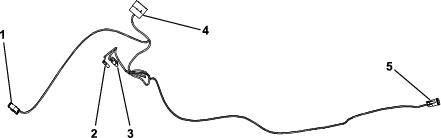

Figur 9

1. Framlampans kontakt
2. Maskinens kablagekontakt
3. Tillbehörskontakt
4. OmkopplareKontakt
5. Baklampans kontakt

1. Anslut framlampans kontakt från kablaget till framlampan.



   Figur 10

   1. Framljuskontakt
   2. Kablagekontakt

2. Dra kablaget under den främre referensstaven till vänster sida av motorhuven och in i maskinen i riktning mot kontrollpanelen.



   Figur 11

3. Hitta lampsatskontakten (P15) på huvudkablaget och ta bort pluggen.



   Figur 12

   1. Plugg
   2. Lampsatskontakt

4. Anslut maskinkontakten från satsens kablage till lampsatskontakten.

   Note: Använd tillbehörskontakten från satsen för att ansluta andra motordrivna tillbehör.



   Figur 13

   1. Lampsatskontakt
   2. Maskinkontakt från satsens kablage
   3. Tillbehörskontakt

5. Anslut kontakten med åtta stift från satsens kablage till brytaren.



   Figur 14

   1. Omkopplare
   2. Kontakt med åtta stift

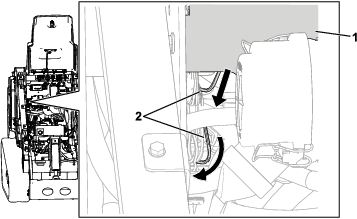

6. Dra kablaget ut genom undersidan av konsolplattans kåpa och till höger på maskinens baksida.

   Note: Dra kablaget bort från rörliga delar.



   Figur 15

   1. Konsolplattans kåpa
   2. Kablage

7. Anslut kablagekontakten till baklampan.



   Figur 16

   1. Kablagekontakt
   2. Baklampa

8. Se till att kablaget inte är slakt och bunta ihop de återstående kablarna i utrymmet under konsolplattan.

1. Anslut kontakterna på konsolplattan som tidigare kopplades från.

2. Vrid bortkopplingsbrytaren för batteriet till det PåSLAGNA läget.

3. Starta maskinen för att kontrollera att den körs. Se maskinens bruksanvisning.

4. Lyft upp fliken för stöttan och stäng motorhuven.

5. Fäst konsolplattan på kontrollpanelen med sex skruvar.

6. Montera den bakre åtkomstpanelen.
