53 cm Heavy-Duty 60 V Recycler®-gressklipper med oppsamling bak

Dette sikkerhetsvarselssymbolet (Figur 2) som vises i denne håndboken og på maskinen, identifiserer viktige sikkerhetsmeldinger som du må følge for å unngå ulykker.

Figur 2

Sikkerhetsvarselssymbol

Sikkerhetsvarselssymbolet vises over informasjon som varsler deg om usikre handlinger eller situasjoner, og følges av ordet FARE, ADVARSEL eller FORSIKTIG.

FARE indikerer en overhengende faresituasjon som, hvis den ikke unngås, vil resultere i død eller alvorlig personskade.

ADVARSEL indikerer en potensielt farlig situasjon som, hvis den ikke unngås, kan resultere i død eller alvorlig personskade.

FORSIKTIG indikerer en potensielt farlig situasjon som, hvis den ikke unngås, kan føre til mindre eller moderat personskade.

Denne brukerhåndboken bruker i tillegg to ord til for å utheve informasjon. Viktig gjør oppmerksom på spesiell mekanisk informasjon og Obs henviser til generell informasjon som det er verdt å huske på.

Ta vare på alle advarsler og instruksjoner for fremtidig referanse.

Begrepet «elektroverktøy» i advarslene henviser til ditt nettdrevne (med ledning) elektroverktøy eller batteridrevne (trådløse) elektroverktøy.

1. Sikkerhet for arbeidsområdet

   1. Hold arbeidsområdet rent og godt belyst. Rotete eller mørke områder øker risikoen for ulykker.

   2. Ikke bruk elektroverktøy i eksplosive atmosfærer, for eksempel i nærheten av brennbare væsker, gasser eller støv. Elektroverktøy skaper gnister, som kan antenne støv eller damp.

   3. Hold barn og tilskuere på avstand ved bruk av elektroverktøy. Distraksjoner kan føre til at du mister kontrollen.

2. Sikkerhet for elektrisk system

   1. Plugger for elektroverktøy må samsvare med uttaket. Du må aldri modifisere pluggen på noen måte. Ikke bruk adapterplugger med jordede elektroverktøy. Umodifiserte plugger og samsvarende uttak reduserer risikoen for elektrisk støt.

   2. Unngå kroppskontakt med jordede overflater, for eksempel rør, radiatorer, stekeovner og kjøleskap. Det er en økt risiko for elektrisk støt hvis kroppen din er jordet.

   3. Ikke utsett elektroverktøyet for regn eller våte forhold. Vann som trenger inn i elektroverktøy, øker risikoen for elektrisk støt.

   4. Ikke bruk kabelen på feil måte. Aldri bruk ledningen til å bære, trekke eller koble fra elektroverktøyet. Hold ledningen unna varme, olje, skarpe kanter og bevegelige deler. Skadede eller viklede ledninger øker risikoen for elektrisk støt.

   5. Når du bruker et elektroverktøy utendørs, må du bruke en skjøteledning som er egnet for utendørsbruk. En ledning som er egnet for utendørsbruk, reduserer risikoen for elektrisk støt.

   6. Hvis du ikke kan unngå å bruke et elektroverktøy på et fuktig sted, må du bruke en tilførsel beskyttet med en startstrømsenhet (RCD). En RCD reduserer risikoen for elektrisk støt.

3. Personlig sikkerhet

   1. Vær oppmerksom, følg med på hva du gjør og bruk sunn fornuft når du bruker et elektroverktøy. Ikke bruk et elektroverktøy når du er trett eller påvirket av rusmidler, alkohol eller medisiner. Et uoppmerksomt øyeblikk ved bruk av elektroverktøy kan føre til alvorlige personskader.

   2. Bruk personlig verneutstyr. Bruk alltid vernebriller. Verneutstyr, for eksempel støvmaske, sklisikre vernesko, vernehjelm eller hørselvern, som brukes i passende forhold, reduserer muligheten for personskader.

   3. Unngå utilsiktet start. Påse at bryteren er i AV-stillingen før du kobler til en strømkilde og/eller batteripakken, plukker opp eller bærer verktøyet. Hvis du bærer elektroverktøy med fingeren på bryteren eller aktiverer elektroverktøy som har bryteren på, økes risikoen for ulykker.

   4. Fjern eventuelle justeringsnøkler eller skrunøkler før du slår på elektroverktøyet. En skrunøkkel eller en nøkkel som fremdeles er festet til en roterende del av elektroverktøyet, kan føre til personskader.

   5. Ikke strekk deg for langt. Hold riktig fotfeste og balanse til enhver tid. Dette gjør at du har bedre kontroll over elektroverktøyet i uforutsette situasjoner.

   6. Ha på egnet tøy. Ikke bruk løse plagg eller smykker. Hold håret og klærne unna bevegelige deler. Løse klær, smykker eller langt hår kan sette seg fast i bevegelige deler.

   7. Hvis det finnes enheter for tilkobling av støvutsuging og oppsamling, påse at disse er tilkoblet og korrekt brukt. Bruk av støvsamler kan redusere støvrelaterte farer.

   8. Pass på at hyppig bruk av verktøyet ikke gjør at du blir uforsiktig og ignorerer prinsippene for trygg verktøybruk. Én uforsiktig handling kan forårsake alvorlig personskade i løpet av brøkdelen av et sekund.

4. Bruk og pleie av elektroverktøy

   1. Ikke bruk makt på elektroverktøyet. Bruk korrekt elektroverktøy for bruksområdet ditt. Korrekt elektroverktøy gjør jobben bedre og sikrere ved hastigheten som det ble konstruert for.

   2. Ikke bruk elektroverktøyet hvis bryteren ikke slår det på og av. Alle elektroverktøy som ikke kan styres med bryteren, er farlige og må repareres.

   3. Koble pluggen fra strømkilden og/eller fjern batteripakken (hvis den kan tas ut) fra elektroverktøyet før du foretar justeringer på, bytter tilbehør på eller oppbevarer elektroverktøy. Slike forebyggende sikkerhetstiltak reduserer risikoen for å starte elektroverktøyet ved et uhell.

   4. Oppbevar elektroverktøy som ikke er i bruk, utilgjengelig for barn, og ikke la personer som ikke vet hvordan man bruker elektroverktøyet eller som ikke har lest disse instruksjonene, bruke elektroverktøyet. Elektroverktøy er farlige når de brukes av uopplærte brukere.

   5. Vedlikehold elektroverktøy og tilbehør. Kontroller om det er feiljustering eller opphenging av bevegelige deler, ødelagte deler eller andre forhold som kan påvirke driften av elektroverktøyet. Hvis elektroverktøyet er skadet, må det repareres før bruk. Mange ulykker skyldes dårlig vedlikeholdte elektroverktøy.

   6. Hold klippeverktøy skarpe og rene. Forsvarlig vedlikeholdte klippeverktøy med skarpe knivegger har mindre sannsynlighet for å henge seg opp og er enklere å kontrollere.

   7. Bruk elektroverktøyet, tilbehøret, verktøydelene osv. i samsvar med disse instruksjonene, og ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøyet for annet enn det er tiltenkt for, kan resultere i en farlig situasjon.

   8. Hold håndtak og gripeoverflater tørre, rene og frie for olje og fett. Glatte håndtak og gripeoverflater gir utrygg håndtering og dårlig kontroll over verktøyet i uventede situasjoner.

5. Bruk og pleie av batteri

   1. Lad kun med laderen spesifisert av produsenten. En lader som er egnet for én type batteripakke, kan medføre en risiko for brann hvis den brukes med en annen batteripakke.

   2. Bruk elektroverktøy kun med spesielt angitte batteripakker. Bruk av andre batteripakker kan medføre en risiko for personskade og brann.

   3. Når batteripakken ikke er i bruk, må den holdes borte fra andre metallgjenstander, for eksempel binders, mynter, nøkler, spiker, skruer eller andre små metallgjenstander som kan danne en forbindelse fra én klemme til en annen. Hvis batteriklemmene kortsluttes, kan det forårsake brannsår eller brann.

   4. Hvis batteriet utsettes for hardhendt bruk, kan væske sprute fra batteriet. Unngå kontakt med væsken. Hvis kontakt skjer ved et uhell, skyll med vann. Hvis du får væske i øynene, må du også søke legehjelp. Væske som sprutes fra batteriet, kan forårsake irritasjon eller brannskader.

   5. Ikke bruk en batteripakke eller et verktøy som er skadet eller modifisert. Skadede eller modifiserte batterier kan ha uventet adferd, som fører til brann, eksplosjon eller risiko for personskade.

   6. Ikke utsett en batteripakke eller et verktøy for brann eller overdrevne temperaturer. Eksponering for branntemperatur over 130 °C kan forårsake eksplosjon.

   7. Følg alle instruksjoner for lading, og ikke lad eller oppbevar batteripakken eller verktøyet ved andre temperaturer enn de som er angitt i instruksjonene. Feil lading eller temperaturer utenfor det angitte området kan skade batteriet og øke risikoen for brann.

6. Service

   1. Få en kvalifisert person til å utføre service på elektroverktøyet ditt med kun identiske erstatningsdeler. Dette sikrer at sikkerheten til elektroverktøyet opprettholdes.

   2. Utfør aldri service på skadede batteripakker. Service av batteripakker skal kun utføres av produsenten eller autoriserte forhandlerverksted.

• Ikke bruk gressklipperen i regn eller våte forhold. Dette kan øke risikoen for elektrisk støt.

• Ikke bruk gressklipperen i dårlige værforhold, spesielt hvis det er fare for lyn. Dette reduserer risikoen for å bli truffet av lynet.

• Kontroller at det ikke er noe dyreliv i området du skal bruke gressklipperen på. Dyreliv kan bli skadet av gressklipperen under drift.

• Foreta en grundig inspeksjon der maskinen skal brukes og fjern alle steiner, pinner, ståltråd, bein og andre gjenstander. Kastede gjenstander kan forårsake personskader.

• Før du bruker gressklipperen, må du alltid sjekke at kniven og knivenheten er fri for skader og slitasje. Slitte eller skadde deler øker risikoen for skader.

• Kontroller gressoppsamleren regelmessig og se etter skader eller slitasje. En slitt eller skadet gressoppsamler kan øke risikoen for personskader.

• Hold verneplatene på plass. Vernet må være i god stand og korrekt montert. Et vern som er løst, skadet eller ikke fungerer som det skal, kan føre til personskade.

• Hold alle kjøleluftinntak fri for rusk. Blokkerte luftinntak og rusk kan føre til overoppheting eller brannfare.

• Når du bruker gressklipperen, må du alltid ha på sklisikkert og beskyttende fottøy. Ikke bruk gressklipperen uten sko eller med åpne sandaler. Dette reduserer muligheten for skade på føttene som skyldes kontakt med kniven i bevegelse.

• Bruk alltid langbukser når du bruker gressklipperen. Eksponert hud øker sannsynligheten for skade fra kastede gjenstander.

• Ikke bruk gressklipperen i vått gress. Gå, ikke løp. Dette reduserer risikoen for skli og fall, som igjen kan føre til personskade.

• Ikke bruk gressklipperen i overdrevent bratte skråninger. Dette reduserer risikoen for tap av kontroll, skli og fall, som igjen kan føre til personskade.

• Når du arbeider i skråninger, må du alltid sørge for at du har godt fotfeste, alltid arbeide på tvers av skråningen og ikke opp eller ned, og utvise ekstrem forsiktighet når du skifter retning. Dette reduserer risikoen for tap av kontroll, skli og fall, som igjen kan føre til personskade.

• Vær svært forsiktig når du rygger eller trekker gressklipperen mot deg. Vær alltid oppmerksom på omgivelsene. Dette reduserer risikoen for snubling under bruk.

• Ikke berør knivblader og andre farlige bevegelige deler mens de fremdeles er i bevegelse. Dette reduserer risikoen for personskade fra bevegelige deler.

• Før du fjerner fastkjørt materiale eller rengjør gressklipperen, må du slå av alle strømbrytere og koble fra batteripakken. Uventet drift av gressklipperen kan føre til alvorlig personskade.

1. Opplæring

   • Operatøren av maskinen er ansvarlig for eventuelle ulykker eller farer som involverer andre eller eiendommen deres.

   • Ikke la barn bruke eller leke med maskinen, batteripakken eller batteriladeren. Lokale bestemmelser kan sette aldersgrense for bruk av maskinen.

   • Ikke la personer med reduserte fysiske, sensoriske eller mentale evner, eller mangel på erfaring og kunnskap, bruke maskinen, batteripakken eller batteriladeren, med mindre de er under tilsyn eller har fått instruksjon i sikker bruk av laderen og forstår farene som er involvert ved å bruke den.

   • Før du bruker batteripakken og batteriladeren, må du lese alle instruksjonene og sikkerhetsmerkene på produktene.

2. Forberedelser

   • Bytt ut eventuelle skadede eller uleselige etiketter.

   • Bruk bare batteripakken som er angitt av Toro. Bruk av annet utstyr og tilbehør kan føre til økt fare for skader og brann.

   • Tilkobling av batteriladeren til en stikkontakt som ikke har korrekt spenning, kan forårsake brann eller elektrisk støt. Ved kobling til andre typer strømforsyninger kan en pluggadapter for riktig strømuttak benyttes ved behov.

   • Ikke bruk en ødelagt eller modifisert batteripakke eller batterilader, disse kan ha uventet atferd som fører til brann, eksplosjon eller risiko for personskade.

   • Hvis batteripakkens strømkabel er skadet, må du ta kontakt med et autorisert forhandlerverksted for å få en ny kabel.

   • Ikke bruk ikke-oppladbare batterier.

   • Lad kun batteripakken med batteriladeren som er spesifisert av Toro. En lader som er egnet for én type batteripakke, kan medføre en risiko for brann hvis den brukes med en annen batteripakke.

   • Lad batteripakken på et godt ventilert område.

   • Ikke utsett en batteripakke eller batterilader for brann eller temperaturer over 68 °C.

   • Følg alle instruksjoner for lading, og ikke lad eller oppbevar batteripakken ved andre temperaturer enn områdene som er angitt i instruksjonene. Ellers kan du skade batteripakken og øke risikoen for brann.

3. Bruk

   • Hold deg unna alle utmatingsåpninger.

   • Koble fra selvdrift (hvis aktuelt) før du starter maskinen.

   • Unngå utilsiktet start – påse at den elektriske startknappen er fjernet fra tenningen før du kobler til batteripakken og flytter på maskinen.

   • Stopp maskinen, fjern den elektriske startknappen, fjern batteripakken fra maskinen og vent til alle bevegelser stopper før du vedlikeholder eller rengjør maskinen.

   • Ta ut batteripakken og den elektriske startknappen fra maskinen når du forlater den uten tilsyn, eller før du skifter tilbehør.

   • Ikke la materiale kastes ut direkte mot noen. Unngå å la materiale kastes ut mot en vegg eller en hindring, da det kan sprette tilbake og treffe deg. Stopp kniven(e) når du krysser grusbelagte overflater.

   • Vær oppmerksom på hull, steiner eller andre skjulte objekter. Ujevnt terreng kan føre til at du mister balansen eller fotfeste.

   • Hvis maskinen treffer et objekt eller begynner å vibrere, må du umiddelbart slå av maskinen, fjerne den elektriske startknappen, fjerne batteripakken og vente til all bevegelse stopper før du kontrollerer om maskinen er skadet. Utfør alle nødvendige reparasjoner før du bruker maskinen igjen.

   • Stans maskinen og fjern elektrisk start-knappen før du laster maskinen for transport.

   • Under tøffe forhold kan batteripakken utskille væske. Unngå kontakt med væsken. Hvis du ved et uhell kommer i kontakt med væsken, skyll med vann. Hvis væsken kommer i kontakt med øynene, må du søke medisinsk hjelp. Væske som skilles ut fra batteriet, kan forårsake irritasjon eller brannskader.

4. Vedlikehold og oppbevaring

   • Stopp maskinen, fjern den elektriske startknappen, fjern batteripakken fra maskinen og vent til alle bevegelser stopper før du vedlikeholder eller rengjør maskinen.

   • Ikke prøv å reparere maskinen annet enn som angitt i instruksjonene. Service av maskinen må utføres av et autorisert forhandlerverksted med identiske erstatningsdeler.

   • Slip sløve kniver på begge sidene for å sørge for balanse. Rengjør kniven og påse at den er balansert.

   • Når du utfører service på kniven, må du være obs på at kniven kan bevege seg selv om strømkilden er slått av.

   • Bruk utelukkende originale reservedeler og tilbehør fra Toro for beste mulige ytelse. Reservedeler og tilbehør som er laget av andre produsenter, kan være farlige, og bruk av dem kan derfor føre til at garantien blir ugyldig.

   • Vedlikehold maskinen – hold knivene skarpe og rene for så gode og trygge brukstilstander som mulig. Hold håndtakene tørre, rene og frie for olje og fett. Hold verneplatene på plass og i orden. Hold knivene skarpe. Bruk kun identiske erstatningskniver.

   • Med mindre annet er angitt i instruksjonene, må skadede vern og deler byttes ut hos et autorisert forhandlerverksted.

   • Når batteripakken ikke er i bruk, hold den borte fra metallgjenstander som binders, mynter, nøkler, spiker og skruer som kan danne en forbindelse fra en klemme til en annen. Hvis batteriklemmene kortslutter, kan det forårsake brannskader eller brann.

   • Kontroller at kniv- og motormonteringsboltene er strammet til med jevne mellomrom.

   • FORSIKTIG – En batteripakke som håndteres feil kan utgjøre en risiko for brann eller kjemiske brannskader. Ikke demonter batteripakken. Ikke varm batteripakken til over 68 °C eller avhend den ved å brenne den. Erstatt batteripakken med kun en original Toro-batteripakke. Bruk av en annen type batteripakke kan forårsake brann eller eksplosjon. Hold batteripakker utilgjengelig for barn og i den opprinnelige emballasjen til du er klar til bruke dem.

   • Ikke avhend batteriet ved å brenne det. Cellen kan eksplodere. Sjekk lokale forskrifter for mulige spesielle avhendingsinstruksjoner.

Sikkerhetsmerker og -instruksjoner er lett synlige for føreren og er plassert i nærheten av alle områder som representerer en potensiell fare. Bytt ut alle merker som er ødelagte eller mangler.

112-8760

1. Fare for at gjenstander slynges gjennom luften – hold andre på god avstand.
2. Fare for å kutte/lemleste hender og føtter i gressklipperkniv – hold trygg avstand fra bevegelige deler.

131-0822

1. Selvdrift – vær oppmerksom; for tidlig slitasje på transmisjonen kan oppstå hvis remmen er for stram. Før du utfører vedlikehold eller under vedlikehold, må du lese brukerhåndboken.

137-9461

1. Status for batterilading

140-8492

1. Hold unna åpen ild eller flammer.
2. Ikke utsett produktet for regn.
3. Les brukerhåndboken.
4. Resirkuler batteriet på riktig måte.
5. Inneholder litiumioner. Kast i samsvar med gjeldende regelverk.

145-3129

1. Batteripakken lader.
2. Batteripakken er fulladet.
3. Batteripakken er over eller under det passende temperaturområdet.
4. Feil ved lading av batteripakke

134-4691

1. Automatisk hastighet
2. Maks hastighet

Modell 81875

137-9490

1. Les brukerhåndboken.
2. Resirkuler
3. Inneholder litium-ioner. Ikke kast.
4. Hold unna åpen ild.
5. Ikke utsett produktet for regn.

137-9461

1. Status for batterilading

161-3784

1. Batteripakken lader.
2. Batteripakken er fulladet.
3. Batteripakken er over eller under det passende temperaturområdet.
4. Feil ved lading av batteripakke

161-3764

1. Status for batterilading

161-3763

1. Status for batterilading

145-8299

1. Les brukerhåndboken.
2. Resirkuleringsprogram for høyenergibatterier
3. Resirkuler batteriet
4. Kast i samsvar med gjeldende regelverk
5. Hold unna åpen ild eller flammer
6. Ikke utsett produktet for regn
7. Fare for elektrisk støt

161-3783

1. Kast i samsvar med gjeldende regelverk
2. Les brukerhåndboken.
3. Kun for innendørsbruk
4. Dobbeltisolert

144-3175

1. Les brukerhåndboken.
2. For å starte maskinen klemmer du bøylen på håndtaket og trykker på knappen.
3. For å slå av maskinen slipper du bøylen.

116-7583

1. Advarsel – les brukerhåndboken. Ikke bruk maskinen med mindre du har fått opplæring.
2. Fare for at gjenstander slynges gjennom luften – hold tilskuere på god avstand.
3. Fare for at gjenstander slynges fra gressklipperen – ikke bruk gressklipperen uten den bakre utslippspluggen eller -posen.
4. Fare for å kutte/lemleste hender og føtter, gressklipperkniv – hold trygg avstand fra bevegelige deler og hold alle verneplater på plass.
5. Advarsel – bruk hørselsvern.
6. Fare for å kutte/lemleste hender og føtter i gressklipperkniv – ikke kjør opp og ned skråninger, kjør på tvers av skråninger. Stans motoren før du forlater operatørinnstillingen. Plukk opp rusk før du bruker gressklipperen. Se bak deg når du rygger.

Modell 81805

137-9496

1. Batteripakken lader.
2. Batteripakken er fulladet.
3. Batteripakken er over eller under det passende temperaturområdet.
4. Feil ved lading av batteripakke

144-6035

1. Kast i samsvar med gjeldende regelverk
2. Les brukerhåndboken.
3. Kun for innendørsbruk
4. Dobbeltisolert

161-3755

1. Les brukerhåndboken.
2. Resirkuleringsprogram for høyenergibatterier
3. Resirkuler batteriet
4. Kast i samsvar med gjeldende regelverk
5. Hold unna åpen ild eller flammer
6. Ikke utsett produktet for regn
7. Fare for elektrisk støt

Deler som er nødvendige for dette trinnet:

Hvis du ønsker, kan du montere batteriladeren sikkert på en vegg ved bruk av nøkkelhullene for veggmontering på baksiden av laderen.

Monter den innendørs (for eksempel i en garasje eller et annet tørt sted), nær et strømuttak og utilgjengelig for barn.

Se Figur 3 for hjelp med å montere laderen.

Skyv laderen over de korrekt plasserte monteringsdelene for å feste laderen på plass (monteringsdelene er ikke inkludert).

Figur 3

Deler som er nødvendige for dette trinnet:

Monter det nedre håndtaket som vist i Figur 5.

Figur 5

1. Flenslåsemutter (5/16 tomme)
2. Buet skive
3. Øvre håndtaksenhet
4. Nedre håndtak
5. Bolt (5/16 x 1¾ tomme)

Et utvalg av Toro-godkjent tilbehør som kan brukes sammen med maskinen for å forbedre og utvide dens funksjoner er tilgjengelig. Ta kontakt med din autoriserte serviceforhandler eller autoriserte Toro-forhandler, eller gå til www.Toro.com for å få en liste over godkjent tilbehør og utstyr.

For å oppnå optimal ytelse og holde maskinen i sikkerhetsgodkjent stand må du bare bruke originale Toro-reservedeler og -tilbehør. Det kan være farlig å bruke reservedeler og tilleggsutstyr som er laget av andre produsenter.

Hvis maskinen er ny, eller den ikke bruker selvdrift, eller har en tendens til å bevege seg fremover, justerer du drivremmen.

1. Flytt maskinen utendørs og på en belagt overflate nær en solid vegg, slik at maskinen ikke beveger seg fremover mens motoren er slått på.

2. Plasser maskinen med forhjulene mot veggen.

   Note: Sjekk at området er godt ventilert og fritt for rusk som kan slenges rundt av maskinen.

3. Start motoren. Se Start maskinen.

4. Trekk selvdriftsbøylen mot håndtaket.

   Note: Hjulene skal begynne å gå rundt når selvdriftsbøylen så vidt berører håndtaket.

5. Slå av motoren.

6. Hvis du må justere maskinen, gjør du følgende:

   • Hvis hjulene ikke rotere når du aktiverer selvdriftsbøylen, er trekkremmen for løs. Roter kjørekontrollknotten på hjulet (Figur 22) med klokken en omdreining, og gjenta trinn 3 til og med 5.



     Figur 22

     1. Kontrollknott for hjuldrift

   • Hvis hjulene spinner før du har aktiverer selvdriftsbøylen, er trekkremmen for stram. Roter kjørekontrollknotten på hjulet (Figur 22) mot klokken en omdreining og gjenta trinn 3 til og med 5.

7. Hvis du har en ny trekkrem, roter justeringsknotten for driftskabelen med klokken en ekstra omdreining for å kompensere for hvordan remmen strekkes under innkjøringsfasen.

   Note: Du kan hopp over dette trinnet hvis du justerer en brukt rem.

Klipp alltid med en skarp kniv. En skarp kniv lager et jevnere kutt uten å rive eller trevle opp gresstråene.

1. Slå av maskinen, og vent til alle bevegelige deler har stanset.

2. Fjern batteripakken. Se Fjern batteripakken fra maskinen.

3. Vend maskinen over på siden som vist i Figur 23.



   Figur 23

   1. Kniv
   2. Akselerator
   3. Knivbolt og låseskive

Undersøke kniven

Vedlikeholdsintervall	Vedlikeholdsprosedyre
For hver bruk eller daglig	Undersøk knivbladene regelmessig for slitasje eller skade.

Undersøk nøye om kniven fortsatt er skarp, eller om den har blitt slitt. Undersøk spesielt stedet der den flate og bøyde delen av kniven møtes (Figur 24A). Siden sand og slipende materiale kan slite på metallet mellom den flate og bøyde delen av kniven, kontrollerer du kniven før du bruker maskinen. Hvis du legger merke til et hakk eller slitasje (Figur 24B og Figur 24C), skifter du kniven. Se Demontere kniven.

Figur 24

1. Vinge
2. Flat del av kniven
3. Slitasje
4. Hakk

Note: Monter en ny kniv før klippesesongen begynner for å oppnå best ytelse. I løpet av året kan du file ned eventuelle småhakk for å vedlikeholde kniveggen.

Fare

En slitt eller skadet kniv kan brekke, og en del av kniven kan slynges ut mot deg eller andre og føre til alvorlige personskader eller en dødsulykke.

• Undersøk kniven regelmessig for slitasje eller skade.

• Skift ut en slitt eller skadet kniv.

Kontroller akseleratoren

Vedlikeholdsintervall	Vedlikeholdsprosedyre
For hver bruk eller daglig	Sjekk akseleratoren for slitasje eller skade.

Sjekk om akseleratoren er utslitt (Figur 25). Sjekk akseleratoren før du bruker maskinen. Sand og slipende materiale kan slite på metallet (spesielt i området vist som punkt 2 i Figur 25). Skift ut akseleratoren hvis du merker at en tapp på akseleratoren er slitt ned til en skarp kant, eller at den har slått en sprekk.

Figur 25

1. Akselerator
2. Slitasjeområde
3. Tapp
4. Sprekk dannet

Advarsel

En slitt eller skadet akselerator kan brekke, og en del av kniven kan slynges ut på deg eller andre og føre til alvorlige personskader eller en dødsulykke.

• Undersøk akseleratoren regelmessig for slitasje eller skade.

• Skift ut en slitt eller skadet akselerator.

Slipe kniven

Vedlikeholdsintervall	Vedlikeholdsprosedyre
Hver 50. driftstime	Slip eller bytt ut kniven.Utfør vedlikehold oftere hvis kniveggen blir fortere sløv i vanskelig terreng eller under forhold med mye sand.

Slip den øvre siden av kniven for å opprettholde den opprinnelige klippevinkelen (Figur 26) og den indre radiusen av kniveggen (Figur 26). Kniven opprettholder balansen hvis like mye materiale fjernes fra begge kniveggene.

Figur 26

1. Slip kniven kun i denne vinkelen.
2. Oppretthold den opprinnelige omkretsen her.

1. Fjern bakhjulene og rengjør for å fjerne eventuelle rester fra hjuldrivverksområdet.



   Figur 28

   1. Drivverk

2. Bruk litt Anti-seize-middel på drivverket etter rengjøring.

Note: Hvis du bruker maskinen under ekstreme forhold, kan du øke levetiden til drivverket ved å rengjøre hjulene oftere enn anbefalt.

Note: For å forhindre skade på lagerpakningene må du ikke bruke en høytrykksspyler på lagrene.

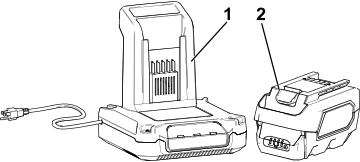

Important: Når du fjerner batteripakken, dekk polene på batteripakken med kraftig teip. Ikke forsøk å ødelegge eller demontere batteripakken eller fjerne noen av komponentene.

Ta kontakt med lokale myndigheter eller en autorisert Toro-forhandler hvis du vil ha mer informasjon om hvordan du kan resirkulere batteriet på en forsvarlig måte.
