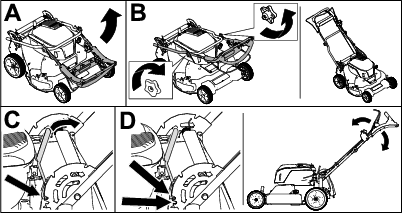

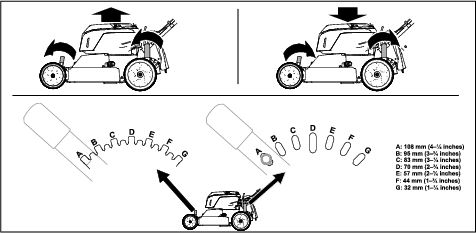

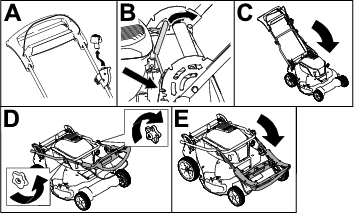

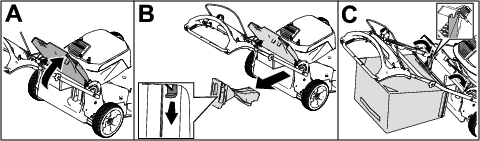

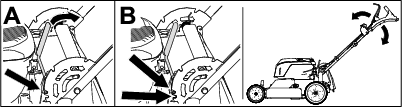

Kosilica eTimeMaster® eTM76 76 cm 60 V

U ovom priručniku i na uređaju nalazi se simbol sigurnosnog upozorenja (Slika 2) radi prepoznavanja važnih sigurnosnih poruka kojih se morate pridržavati kako biste spriječili nesreće.

Slika 2

Simbol sigurnosnog upozorenja

Simbol sigurnosnog upozorenja pojavljuje se iznad informacija koje vas upozoravaju na opasne radnje ili situacije te nakon njega slijedi riječ OPASNOST, UPOZORENJE ili OPREZ.

OPASNOST označava neposredno opasnu situaciju koja će, ako se ne spriječi, sigurno dovesti do teških ozljeda ili smrti.

UPOZORENJE označava potencijalno opasnu situaciju koja bi, ako se ne spriječi, mogla dovesti do teških ozljeda ili smrti.

OPREZ označava potencijalno opasnu situaciju koja, ako se ne spriječi, može dovesti do lakših ili umjerenih ozljeda.

U priručniku se informacije ističu još dvjema riječima. Riječ Važno upućuje na posebne mehaničke informacije, a riječ Napomena na opće informacije na koje treba obratiti posebnu pažnju.

Spremite sva upozorenja i upute za ubuduće.

Pojam električni alat” u upozorenjima odnosi se na vaš električni alat s mrežnim napajanjem (pomoću kabela) ili na akumulatorski električni alat (bez kabela).

1. Sigurnost radnog prostora

   1. Radni prostor održavajte čistim i dobro osvijetljenim. U neurednim i neosvijetljenim prostorima lako može doći do nezgode.

   2. Nemojte upotrebljavati električne alate u eksplozivnim atmosferama, na primjer u prisutnosti zapaljivih tekućina, plinova ili prašine. Električni alati stvaraju iskre koje mogu zapaliti prašinu ili pare.

   3. Djecu i prolaznike držite podalje od mjesta na kojem upotrebljavate električni alat. Gubitak pažnje može uzrokovati gubitak kontrole.

2. Električna sigurnost

   1. Utikači električnog alata moraju odgovarati utičnici. Nikada nemojte vršiti izmjene na utikaču. Nemojte upotrebljavati strujne adaptere na električnom alatu koji ima uzemljenje. Neizmijenjeni utikači i odgovarajuće utičnice smanjuju rizik od strujnog udara.

   2. Izbjegavajte kontakt s uzemljenim površinama, kao što su cijevi, radijatori, štednjaci i hladnjaci. Opasnost od strujnog udara veća je ako je vaše tijelo uzemljeno.

   3. Nemojte izlagati električne alate kiši ili vlažnim uvjetima. Prodiranje vode u električni alat povećat će rizik od strujnog udara.

   4. Nemojte nepropisno upotrebljavati kabel. Kabel nikada nemojte upotrebljavati za prenošenje ili povlačenje električnog alata te ga nemojte povlačiti za isključivanje električnog alata. Kabel držite podalje od izvora topline, ulja, oštrih rubova ili pokretnih dijelova. Oštećeni ili zapetljani kabeli povećavaju rizik od strujnog udara.

   5. Kad električni alat upotrebljavate na otvorenom prostoru, upotrebljavajte produžni kabel koji je primjeren za rad na otvorenom. Upotreba produžnog kabela koji je primjeren za rad na otvorenom smanjuje rizik od strujnog udara.

   6. Ako ne možete izbjeći upotrebu električnog alata na vlažnom mjestu, upotrijebite strujni izvor sa zaštitnom sklopkom diferencijalne struje (RCD). Upotreba zaštitne sklopke diferencijalne struje smanjuje rizik od strujnog udara.

3. Osobna zaštita

   1. Budite oprezni, gledajte što radite i razumno prosuđujte dok upotrebljavate uređaj. Nemojte upotrebljavati električni alat ako ste umorni ili pod utjecajem droga, alkohola ili lijekova. Trenutak nepažnje tijekom upotrebe električnih alata može dovesti do ozbiljnih tjelesnih ozljeda.

   2. Nosite osobnu zaštitnu opremu. Uvijek nosite zaštitu za oči. Upotreba zaštitne opreme, kao što je maska za zaštitu od prašine, zaštitne cipele s protukliznim potplatom, zaštitna kaciga ili zaštita za sluh, u odgovarajućim uvjetima smanjit će tjelesne ozljede.

   3. Spriječite nenamjerno uključivanje. Provjerite je li prekidač u položaju OFF (isključeno) prije spajanja alata na izvor napajanja i/ili na akumulator te prije podizanja ili prenošenja alata. Prenošenje električnih alata s prstom na prekidaču ili aktivacija alata koji ima uključeni prekidač može izazvati nezgodu.

   4. Uklonite sve klinove ili ključeve za podešavanje prije uključivanja električnog alata. Ako ključ ili klin ostanu pričvršćeni za rotirajući dio električnog alata, može doći do tjelesne ozljede.

   5. Nemojte se naginjati. Uvijek držite dobro uporište i ravnotežu. To omogućuje bolje upravljanje električnim alatom u neočekivanim situacijama.

   6. Budite prikladno odjeveni. Nemojte nositi široku odjeću ili nakit. Kosu i odjeću držite podalje od pomičnih dijelova. Široka odjeća, nakit ili duga kosa mogu zapeti u pomične dijelove.

   7. Ako uređaji imaju mogućnost spajanja priključaka za izvlačenje i skupljanje prašine, pobrinite se da oni budu priključeni i da se upotrebljavaju na odgovarajući način. Skupljanje prašine može smanjiti opasnosti povezane s prašinom.

   8. Nemojte da vas znanje stečeno čestom upotrebom alata navede na pretjeranu samouvjerenost i zanemarivanje pravila za sigurnu upotrebu alata. Neoprezna radnja može u sekundi uzrokovati tešku ozljedu.

4. Uporaba i održavanje električnog alata

   1. Nemojte preopterećivati električni alat. Upotrijebite alat koji je prikladan za vašu primjenu. Prikladan električni alat odradit će posao bolje i sigurnije ako radi brzinom za koju je projektiran.

   2. Nemojte upotrebljavati električni alat ako ga prekidačem ne možete uključiti ili isključiti. Bilo koji električni alat kojim se ne može upravljati prekidačem opasan je i mora se popraviti.

   3. Prije bilo kakvih podešavanja, promjene dodatne opreme ili skladištenja isključite utikač iz izvora napajanja i/ili uklonite akumulator iz električnog alata ako ga se može ukloniti. Takve preventivne sigurnosne mjere smanjuju rizik od slučajnog uključivanja električnog alata.

   4. Električne alate koji se ne koriste skladištite izvan dohvata djece i nemojte dozvoliti da ih osobe koje nisu upoznate s električnim alatima ili ovim uputama upotrebljavaju. Električni alati su opasni u rukama korisnika koji ih ne znaju upotrebljavati.

   5. Održavajte električne alate i dodatnu opremu. Provjeravajte ima li na uređaju pomičnih dijelova koji su olabavljeni ili zapinju, slomljenih dijelova i postoji li bilo koje stanje koje može utjecati na rad uređaja. Ako je električni alat oštećen, popravite ga prije upotrebe. Do mnogih nezgoda dolazi zbog lošeg održavanja električnih alata.

   6. Alate za rezanje održavajte oštrima i čistima. Ako se alati za rezanje pravilno održavaju i oštre, manje je vjerojatno da će zapinjati i lakše je njima upravljati.

   7. Električni alat, dodatnu opremu, dijelove alata itd. upotrebljavajte u skladu s ovim uputama, uzimajući u obzir radne uvjete i vrstu posla koji će se obavljati. Upotreba električnog alata za radnje za koje nije predviđen može dovesti do opasnih situacija.

   8. Ručke i površine za hvatanje održavajte suhima, čistima i bez tragova ulja i maziva. Skliske ručke i površine za hvatanje nisu sigurne za upotrebu i upravljanje uređajem u neočekivanim situacijama.

5. Upotreba i održavanje alata s akumulatorom

   1. Akumulator punite isključivo punjačem koji je odredio proizvođač. Punjač koji je predviđen za punjenje jedne vrste akumulatora može u slučaju upotrebe s drugim akumulatorom predstavljati rizik od požara.

   2. Električne alate upotrebljavajte isključivo s akumulatorima koji su za njih namijenjeni. Upotreba bilo kojeg drugog akumulatora može stvoriti rizik od ozljede ili požara.

   3. Kad se akumulator ne upotrebljava, držite ga podalje od metalnih predmeta, kao što su spajalice, kovanice, ključevi, čavli, vijci ili drugi sitni metalni predmeti koji bi mogli stvoriti spoj između dva terminala. Kratko spajanje terminala akumulatora može uzrokovati opekline ili požar.

   4. U nepovoljnim uvjetima može doći do istjecanja tekućine iz akumulatora; izbjegavajte dodir s tom tekućinom. Ako slučajno dođete u dodir s tom tekućinom, to mjesto isperite vodom. Ako tekućina dođe u dodir s očima, potražite dodatnu liječničku pomoć. Tekućina istisnuta iz akumulatora može izazvati iritaciju ili opekline.

   5. Nemojte upotrebljavati akumulator ili uređaj koji je oštećen ili na kojemu su vršene izmjene. Oštećeni ili izmijenjeni akumulatori mogu nepravilno raditi i uzrokovati požar, eksploziju ili rizik od ozljede.

   6. Akumulator ili uređaj nemojte izlagati vatri ili previsokim temperaturama. Izlaganje temperaturama vatre višim od 130 °C može dovesti do eksplozije.

   7. Slijedite sve upute za punjenje i nemojte puniti akumulator ili uređaj na temperaturama koje nisu u rasponu navedenom u uputama. Nepravilno punjenje ili punjenje na temperaturama izvan navedenog raspona može oštetiti akumulator i povećati rizik od požara.

6. Servis

   1. Svoj uređaj servisirajte kod kvalificiranog tehničara koji upotrebljava isključivo originalne zamjenske dijelove. Tako će se očuvati sigurnost električnog alata.

   2. Nikad nemojte servisirati oštećene akumulatore. Akumulatore bi trebali servisirati isključivo proizvođač ili ovlašteni serviseri.

• Nemojte upotrebljavati kosilicu na kiši ili u vlažnim uvjetima. To može povećati rizik od strujnog udara.

• Kosilicu nemojte upotrebljavati u lošim vremenskim uvjetima, posebno ako postoji opasnost od munja. To smanjuje rizik od udara groma.

• Temeljito provjerite ima li divljih životinja na području na kojem ćete koristiti kosilicu. Rad kosilice može ozlijediti divlje životinje.

• Temeljito pregledajte predviđeno područje rada kosilice i uklonite kamenje, grane, žice, kosti i ostale strane predmete. Odbačeni predmeti mogu uzrokovati tjelesne ozljede.

• Prije upotrebe kosilice uvijek provjerite jesu li noževi i sklop rezača istrošeni ili oštećeni. Istrošeni ili oštećeni dijelovi povećavaju rizik od ozljede.

• Redovito provjeravajte stanje hvatača trave kako biste uočili znakove trošenja ili oštećenja. Istrošeni ili oštećeni dijelovi hvatača trave povećavaju rizik od tjelesne ozljede.

• Moraju biti postavljeni štitnici. Štitnici moraju biti funkcionalni i ispravno postavljeni. Labav, oštećen ili nefunkcionalan štitnik može uzrokovati tjelesne ozljede.

• Pazite da na ulazima zraka nema ostataka prljavštine. Začepljeni ulazi zraka i ostaci mogu uzrokovati pregrijavanje ili rizik od požara.

• Dok upravljate kosilicom uvijek nosite zaštitnu obuću otpornu na proklizavanje. Nemojte upravljati kosilicom bosi ili u otvorenim sandalama. Tako smanjujete rizik od ozljede stopala uzrokovane kontaktom s pomičnim nožem.

• Uvijek nosite duge hlače dok upotrebljavate kosilicu. Ako koža nije zaštićena, povećava se vjerojatnost ozljede odbačenim predmetima.

• Nemojte upotrebljavati kosilicu kad je trava mokra. Hodajte, nikada nemojte trčati. Tako smanjujete rizik od sklizanja i padanja, koji mogu uzrokovati tjelesne ozljede.

• Nemojte upravljati kosilicom na suviše strmim padinama. Tako smanjujete rizik od gubitka kontrole, sklizanja i padanja, koji mogu uzrokovati tjelesne ozljede.

• Kad radite na padini, uvijek se držite stabilno i uvijek kosite poprijeko, a ne uzbrdo ili nizbrdo, te budite vrlo oprezni pri mijenjanju smjera. Tako smanjujete rizik od gubitka kontrole, sklizanja i padanja, koji mogu uzrokovati tjelesne ozljede.

• Budite posebno oprezni pri kretanju unatrag ili povlačenju kosilice prema sebi. Uvijek obraćajte pozornost na okolinu. Tako smanjujete rizik od spoticanja tijekom rada.

• Nemojte dirati noževe ili druge opasne pomične dijelove ako su još u pokretu. Tako smanjujete rizik od ozljede pomičnim dijelovima.

• Prilikom uklanjanja zaglavljenog materijala ili čišćenja kosilice, provjerite jesu li svi prekidači isključeni i je li akumulator odspojen. Neočekivano pokretanje kosilice može uzrokovati teške tjelesne ozljede.

1. Obuka

   • Rukovatelj uređajem odgovoran je za eventualne nezgode ili opasnosti za druge i njihovu imovinu.

   • Nemojte dopustiti djeci da upotrebljavaju ili da se igraju uređajem, akumulatorom ili punjačem. Dobna granica za rukovatelje može biti ograničena lokalnim propisima.

   • Osobama koje imaju tjelesna, osjetilna ili mentalna ograničenja ili koje nemaju iskustva i znanja za upotrebu uređaja nemojte dopustiti da upotrebljavaju uređaj, akumulator ili punjač, osim ako ste im dali upute za sigurnu upotrebu ili ako ih nadgledate i ako razumiju potencijalne opasnosti.

   • Prije upotrebe akumulatora i punjača pročitajte sve upute i oznake upozorenja istaknute na njima.

2. Priprema

   • Zamijenite sve oštećene ili nečitljive naljepnice.

   • Upotrebljavajte isključivo akumulator koji je odobrio Toro. Ako upotrebljavate druge dodatke i priključke, može se povećati rizik od ozljede i požara.

   • Uključivanje punjača akumulatora u utičnicu neispravnog napona može uzrokovati požar ili strujni udar. Za druge načine povezivanja upotrijebite adapter za utičnice odgovarajuće konfiguracije ako je to potrebno.

   • Nemojte upotrebljavati oštećeni akumulator, akumulator na kojem su vršene izmjene ili punjač koji pokazuje nepravilnosti u radu jer može doći do požara, eksplozije ili ozljede.

   • Ako je kabel za napajanje punjača oštećen, obratite se ovlaštenom serviseru radi zamjene.

   • Nemojte upotrebljavati akumulatore koji nisu punjivi.

   • Akumulator punite isključivo s pomoću punjača koji je odredio Toro. Punjač koji je predviđen za punjenje jedne vrste akumulatora može u slučaju upotrebe s drugim akumulatorom predstavljati rizik od požara.

   • Punite akumulator isključivo u dobro prozračenom prostoru.

   • Akumulator i punjač nemojte izlagati vatri ili temperaturama višim od 68 °C.

   • Slijedite sve upute za punjenje i ne punite akumulator na temperaturama koje su izvan raspona navedenog u uputama. U suprotnom možete oštetiti akumulator i povećati rizik od požara.

3. Rad

   • Ne približavajte se otvorima izbacivača.

   • Deaktivirajte samohodni pogon (ako ga ima) prije pokretanja uređaja.

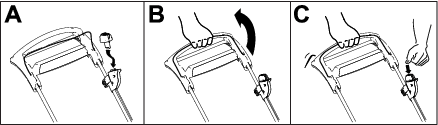

   • Spriječite slučajno pokretanje – Prije nego što spojite akumulator i rukujete uređajem, provjerite je li gumb za električno pokretanje izvađen iz paljenja.

   • Prije servisiranja ili čišćenja uređaja zaustavite uređaj, izvadite gumb za električno pokretanje, izvadite akumulator iz uređaja i pričekajte da se svi pomični dijelovi zaustave.

   • Kad uređaj ostavljate bez nadzora ili mijenjate dodatnu opremu, iz uređaja uklonite akumulator i gumb za električno pokretanje.

   • Materijal koji se izbacuje nemojte usmjeravati prema drugim osobama. Izbjegavajte izbacivanje materijala prema zidovima ili preprekama. Materijal bi se mogao odbiti prema vama. Zaustavite nož/noževe kad prelazite preko šljunčanih površina.

   • Pazite na rupe, brazde, neravnine, kamenje i druge skrivene predmete. Na neravnom terenu možete izgubiti ravnotežu ili stabilnost.

   • Ako uređaj udari o predmet ili počne vibrirati, odmah ga isključite, izvadite gumb za električno pokretanje, uklonite akumulator i pričekajte da se svi pomični dijelovi zaustave prije nego što provjerite je li došlo do oštećenja. Izvršite sve potrebne popravke prije nastavljanja s radom.

   • Zaustavite uređaj i izvadite gumb za električno pokretanje prije ukrcavanja uređaja radi prijevoza.

   • U nepovoljnim uvjetima može doći do istjecanja tekućine iz akumulatora. Izbjegavajte dodir s tom tekućinom. Ako slučajno dođete u dodir s tekućinom, isperite vodom. Ako tekućina dođe u dodir s očima, potražite liječničku pomoć. Tekućina iz akumulatora može izazvati iritaciju ili opekline.

4. Održavanje i skladištenje

   • Prije servisiranja ili čišćenja uređaja zaustavite uređaj, izvadite gumb za električno pokretanje, izvadite akumulator iz uređaja i pričekajte da se svi pomični dijelovi zaustave.

   • Ne pokušavajte popravljati uređaj na način koji nije u skladu s uputama. Neka servisiranje uređaja obavi ovlašteni serviser koristeći se identičnim zamjenskim dijelovima.

   • Naoštrite tupi nož s obje strane kako biste održali ravnotežu. Očistite nož i provjerite je li uravnotežen.

   • Tijekom servisiranja noža imajte na umu da se može pomaknuti iako je napajanje isključeno.

   • Za najbolje rezultate upotrebljavajte isključivo originalne zamjenske dijelove i dodatnu opremu tvrtke Toro. Drugi zamjenski dijelovi i dodatni pribor mogu biti opasni, a njihova upotreba može poništiti jamstvo.

   • Održavajte uređaj – Održavajte oštrice oštrima i čistima za najbolje rezultate i najsigurniji rad. Ručke neka budu suhe, čiste i bez tragova ulja i maziva. Štitnici moraju biti postavljeni i funkcionalni. Održavajte noževe oštrima. Upotrebljavajte isključivo identične zamjenske noževe.

   • Ako nije drugačije navedeno u uputama, neka popravak ili zamjenu oštećenih dijelova i štitnika obavi ovlašteni serviser.

   • Kad se akumulator ne upotrebljava, držite ga podalje od metalnih predmeta kao što su spajalice, kovanice, ključevi, čavli i vijci koji bi mogli stvoriti spoj između dva terminala. Kratko spajanje terminala akumulatora može uzrokovati opekline ili požar.

   • Često provjeravajte jesu li pričvrsni vijci noža i motora dobro zategnuti.

   • OPREZ – Nepropisno postupanje s akumulatorom predstavlja rizik od požara i kemijskih opeklina. Nemojte rastavljati akumulator. Nemojte zagrijavati akumulator na temperature više od 68 °C ili ga spaljivati. Akumulator zamijenite isključivo originalnim akumulatorom tvrtke Toro. Upotreba drugog tipa akumulatora može uzrokovati požar ili eksploziju. Akumulatore do upotrebe držite izvan dohvata djece i u originalnom pakiranju.

   • Akumulator nemojte zbrinjavati paljenjem u vatri. Ćelija može eksplodirati. Informirajte se o mogućim posebnim lokalnim propisima za zbrinjavanje.

Dijelovi potrebni za ovaj postupak:

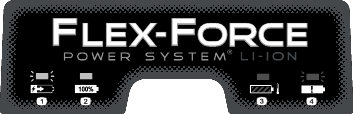

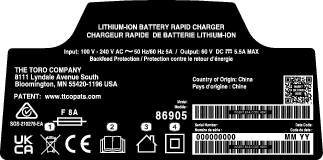

Ako želite, punjač akumulatora možete sigurno pričvrstiti na zid koristeći se rupama na poleđini punjača.

Punjač montirajte u zatvorenom prostoru (primjerice u garaži ili na nekom drugom suhom mjestu), blizu strujne utičnice i izvan dohvata djece.

Pogledajte Slika 6 za pomoć pri montaži punjača.

Punjač stavite na pravilno postavljene nosače kako bi punjač čvrsto stajao (nosači nisu priloženi).

Slika 6

Dostupan je niz priključaka i dodatne opreme za poboljšavanje i proširivanje mogućnosti uređaja koje je odobrila tvrtka Toro. Obratite se ovlaštenom serviseru ili distributeru tvrtke Toro ili posjetite stranicu www.Toro.com za popis svih odobrenih priključaka i dodatne opreme.

Kako biste osigurali optimalnu učinkovitost i daljnju primjenjivost certifikata o sigurnosti uređaja, upotrebljavajte samo originalne zamjenske dijelove i dodatnu opremu tvrtke Toro. Zamjenski dijelovi i dodatna oprema drugih proizvođača mogu biti opasni, a njihova upotreba može poništiti jamstvo.

Uređaj ne trebate podmazivati; svi su ležajevi podmazani u tvornici za cijeli vijek trajanja uređaja.

Kad god postavite novi kabel za samohodni pogon ili samohodni pogon nije podešen, podesite samohodni pogon.

1. Okrenite maticu za podešavanje u smjeru suprotnom od kazaljki na satu kako biste smanjili napetost kabela (Slika 23).



   Slika 23

   1. Prekidač električnog pokretača
   2. Kabel za samohodni pogon
   3. Matica za podešavanje
   4. Okrenite maticu u smjeru suprotnom od kazaljki na satu kako biste smanjili napetost kabela.
   5. Okrenite maticu u smjeru kazaljki na satu kako biste povećali napetost kabela.

2. Podesite napetost kabela (Slika 23) tako da ga povučete unatrag ili gurnete prema naprijed i držite u tom položaju.

   Note: Gurnite kabel prema motoru kako biste povećali vučni pogon; povucite kabel dalje od motora kako biste smanjili vučni pogon.

3. Okrenite maticu za podešavanje u smjeru kazaljki na satu kako biste povećali napetost kabela.

   Note: Čvrsto pritegnite maticu s pomoću ključa.

1. Skinite poklopac pogonskog sustava noževa (Slika 24).



   Slika 24

   1. Vijci
   2. Poklopac

2. Četkom ili puhanjem uklonite krhotine s unutarnje strane štitnika i oko svih dijelova.

3. Prislonite mjerač zazora od 0,25 mm, list papira ili karticu za bilješke uz zid i pomaknite iza zatezne opruge remena.

   Note: Ako postoji vidljiv razmak između mjerača i opruge, pritegnite vijak za podešavanje i maticu sve dok se papir ne počne jedva slobodno kretati kroz razmak (Slika 25).



   Slika 25

   1. Vijak za podešavanje
   2. Zatezna opruga remena
   3. Matica za podešavanje
   4. Razmak
   5. Zid

   Important: Nemojte prekomjerno zategnuti vijak za podešavanje. To bi moglo dovesti do oštećenja pogonskog remena noževa.

4. Postavite poklopac pogonskog sustava noževa koji ste prethodno skinuli.

Important: Za ispravno postavljanje noževa potreban je moment-ključ.Ako nemate moment-ključ ili se ne usudite sami izvršiti postupak, obratite se ovlaštenom serviseru.

Noževe pregledajte svaki put kada ostanete bez goriva. Ako su noževi oštećeni ili napuknuti, odmah ih zamijenite. Ako su rubovi noža tupi ili neravni, dajte ih naoštriti i balansirati ili ih zamijenite.

Note: Održavajte noževe oštrima tijekom cijele sezone košnje jer oštri noževi rade čiste rezove bez trganja ili komadanja vlati trave.

1. Okrenite noževe u položaj prikazan na Slika 28.



   Slika 28

   1. Prednja strana kosišta
   2. Mjerite na točkama A i B
   3. Mjerite od oštrice do glatke ravne površine

2. Mjerite od ravne površine do oštrica na točkama A i B (Slika 28) i zabilježite oba mjerenja.

3. Okrenite noževe tako da se njihovi suprotni krajevi nalaze na točkama A i B (Slika 28).

4. Ponovite mjerenja iz koraka 2 i zabilježite ih.

   Note: Ako razlika između mjerenja A i B dobivenih u koracima 2 i 4 premašuje 3 mm, nož je savijen i morate ga zamijeniti. Pogledajte Uklanjanje noževa i Postavljanje noževa.

Zamijenite noževe ako uređaj udari o tvrdi predmet ili ako je nož neuravnotežen ili zakrivljen. Upotrebljavajte isključivo originalne zamjenske noževe tvrtke Toro.

1. Držite noževe stabilnima s pomoću drvenog bloka i okrenite vijak noža u smjeru suprotnom od kazaljki na satu kako je prikazano na Slika 29.



   Slika 29

2. Uklonite sve noževe kako je prikazano na Slika 30.



   Slika 30

   1. Vreteno (2)
   2. Nosač noža (2)
   3. Nož (2)
   4. Vijak noža (2)

3. Provjerite ima li na klinovima nosača noža znakova istrošenosti ili oštećenja.

1. Postavite prvi nož u horizontalan položaj, zajedno sa svim dijelovima za postavljanje kako je prikazano na Slika 30.

   Note: Rukom pritegnite vijak.

   Important: Postavite zaobljene krajeve noževa tako da su usmjereni prema kućištu uređaja. Osigurajte da podignuti dijelovi svakog nosača noža budu poravnati s udubinama na glavi odgovarajućeg vretena, a klinovi s druge strane svakog nosača noža s rupama na odgovarajućem nožu.

2. Stabilizirajte svaki nož s pomoću ploče i okrenite vijak noža u smjeru kazaljki na satu s pomoću moment-ključa kako je prikazano na Slika 31; pritegnite vijak noža na 82 Nm.



   Slika 31

3. Okrenite postavljeni nož ¼ okretaja dok ne bude u okomitom položaju i postavite drugi nož na isti način kao prvi (pogledajte korak 1).

   Note: Noževi bi trebali biti okomiti jedan na drugi, u obliku preokrenutog slova T” kako je prikazano na Slika 32.



   Slika 32

   1. Nož (2)

4. Pritegnite drugi nož; pogledajte korak 2.

5. Rukom okrenite noževe punih 360° kako biste se uvjerili da se ne dodiruju.

   Note: Ako se noževi dodiruju, nisu ispravno postavljeni. Ponavljajte korake od 1 do 3 dok se noževi ne prestanu dodirivati.

Important: Nakon što izvadite akumulator, terminale prekrijte čvrstom ljepljivom trakom. Ne pokušavajte onesposobiti ili rastaviti akumulator ili izvaditi bilo koju njegovu komponentu.

Obratite se lokalnim vlastima ili ovlaštenom serviseru za više informacija o odgovornom recikliranju akumulatora.
