53 cm:n raskaaseen käyttöön tarkoitettu 60V Recycler® / taakse keräävä ruohonleikkuri

Turvallisuusvaroitusmerkki (Kuva 2) näkyy sekä tässä käyttöoppaassa että koneessa. Se osoittaa tärkeitä turvallisuusilmoituksia, joiden ohjeita on noudatettava onnettomuuksien ehkäisemiseksi.

Kuva 2

Varoitusmerkintä

Varoitusmerkintä näkyy kohdissa, jotka varoittavat käyttäjää vaarallisista toimista tai tilanteista, ja sitä seuraa sana HENGENVAARA, VAARA tai VAROITUS.

HENGENVAARA: ilmaisee välittömästi vaarallisen tilanteen, joka jatkuessaan johtaa kuolemaan tai vakavaan loukkaantumiseen.

VAARA: ilmaisee mahdollisesti vaarallisen tilanteen, joka jatkuessaan voi johtaa kuolemaan tai vakavaan loukkaantumiseen.

VAROITUS: ilmaisee mahdollisesti vaarallisen tilanteen, joka jatkuessaan saattaa johtaa vähäiseen tai lievään loukkaantumiseen.

Lisäksi tässä käyttöoppaassa käytetään kahta seuraavaa termiä tietojen korostamiseksi. Tärkeää kiinnittää huomiota mekaanisiin erikoistietoihin ja Huomautus korostaa erityishuomion ansaitsevia yleistietoja.

Säilytä kaikki varoitukset ja ohjeet myöhempää tarvetta varten.

Varoituksissa ”sähkötyökalulla” tarkoitetaan hankkimaasi verkkovirralla toimivaa (johdollista) sähkötyökalua tai akkukäyttöistä (johdotonta) työkalua.

1. Työskentelyalueen turvallisuus

   1. Pidä työskentelyalue siistinä ja hyvin valaistuna. Onnettomuuksia sattuu helposti sotkuisilla tai pimeillä alueilla.

   2. Älä käytä sähkötyökaluja räjähdysvaarallisissa ympäristöissä, kuten syttyvien nesteiden, kaasujen tai pölyn läheisyydessä. Sähkötyökalujen käytöstä syntyy kipinöitä, jotka voivat sytyttää pölyn tai kaasun.

   3. Pidä lapset ja sivulliset loitolla sähkötyökalua käytettäessä. Häiriötekijät voivat johtaa laitteen hallinnan menettämiseen.

2. Sähköturvallisuus

   1. Sähkötyökalun pistotulppien on sovittava pistorasiaan. Älä koskaan muokkaa pistotulppaa mitenkään. Älä käytä mitään sovitintulppaa maadoitettujen sähkötyökalujen kanssa. Muuttamattomat pistotulpat ja niihin sopivat pistorasiat vähentävät sähköiskuvaaraa.

   2. Vältä kehon kosketusta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Sähköiskuvaara kasvaa, jos kehosi on maadoitettu.

   3. Älä altista sähkötyökaluja sateelle tai kosteille olosuhteille. Sähkötyökaluun pääsevä vesi lisää sähköiskuvaaraa.

   4. Virtajohtoa on käsiteltävä varovasti. Älä koskaan käytä johtoa sähkötyökalun kantamiseen, vetämiseen tai irrottamiseen pistorasiasta. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskuvaaraa.

   5. Kun käytät sähkötyökalua ulkona, käytä ulkokäyttöön sopivaa jatkojohtoa. Ulkokäyttöön soveltuvan johdon käyttö vähentää sähköiskuvaaraa.

   6. Jos sähkötyökalun käyttöä kosteassa paikassa ei voida välttää, suojaa syöttö vikavirtasuojalla (RCD). RCD:n käyttö vähentää sähköiskuvaaraa.

3. Henkilöturvallisuus

   1. Pysy valppaana: katso, mitä olet tekemässä, ja käytä maalaisjärkeä sähkötyökalun käytössä. Älä käytä sähkötyökalua, kun olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Keskittymisen herpaantuminen sähkötyökalua käytettäessä voi johtaa vakavaan loukkaantumiseen.

   2. Käytä henkilönsuojaimia. Käytä aina silmäsuojaimia. Olosuhteisiin sopivat suojavarusteet, kuten pölynaamari, luistamattomat turvakengät, suojakypärä tai kuulonsuojaimet, ehkäisevät henkilövahinkoja.

   3. Estä tahaton käynnistys. Varmista, että virtakytkin on Pois-asennossa, ennen kuin laite kytketään virtalähteeseen ja/tai akkuyksikköön tai sitä nostetaan tai kannetaan. Sähkötyökalun kantaminen sormi virtakytkimellä tai virtalähteen kytkeminen sähkötyökaluun, jonka virtakytkin on päällä, altistaa onnettomuuksille.

   4. Irrota kaikenlaiset kiintoavaimet ennen sähkötyökalun käynnistämistä. Sähkötyökalun pyörivässä osassa kiinni oleva kiintoavain voi aiheuttaa loukkaantumisen.

   5. Älä kurota liikaa. Pysy aina tukevassa ja tasapainoisessa asennossa. Tämä parantaa sähkötyökalun hallintaa yllättävissä tilanteissa.

   6. Pukeudu asianmukaisesti. Älä käytä löysiä vaatteita tai riippuvia koruja. Pidä hiukset ja vaatteet etäällä liikkuvista osista. Löysät vaatteet, riippuvat korut tai pitkät hiukset voivat jäädä kiinni liikkuviin osiin.

   7. Jos pölynpoisto- ja keräystoimintojen kytkentää varten on laitteita, varmista, että ne on kytketty ja että niitä käytetään asianmukaisesti. Pölyn keräys voi ehkäistä pölystä johtuvia vaaratilanteita.

   8. Älä ole varomaton, vaikka työkalut olisivat tuttuja toistuvan käytön vuoksi. Noudata aina työkalujen turvallisuusperiaatteita. Huolimattomuus voi aiheuttaa vakavan loukkaantumisen sekunnin murto-osassa.

4. Sähkötyökalun käyttö ja kunnossapito

   1. Älä käytä sähkötyökalua väkisin. Käytä tarkoitukseen sopivaa sähkötyökalua. Sopiva sähkötyökalu tekee työn paremmin ja turvallisemmin sillä käyttönopeudella, jolle se on suunniteltu.

   2. Älä käytä sähkötyökalua, jos virtakytkin ei kytke sitä päälle ja pois. Sähkötyökalut, joiden virtakytkin ei toimi oikein, ovat vaarallisia, ja ne täytyy korjata.

   3. Irrota virtajohto virtalähteestä ja/tai akkuyksikkö sähkötyökalusta (jos se on irrotettavissa), ennen kuin teet mitään säätöjä, vaihdat lisälaitteita tai varastoit sähkötyökaluja. Tällaiset ennaltaehkäisevät toimet vähentävät sähkötyökalun vahinkokäynnistyksen riskiä.

   4. Kun sähkötyökalua ei käytetä, säilytä sitä lasten ulottumattomissa, äläkä anna sitä sellaisten henkilöiden käyttöön, jotka eivät tunne työkalua tai näitä ohjeita. Sähkötyökalut ovat vaarallisia kouluttamattomien henkilöiden käsissä.

   5. Pidä sähkötyökalut ja lisävarusteet kunnossa. Tarkista, että liikkuvia osia ei ole kohdistettu väärin ja etteivät ne ole jumittuneet ja että osat ovat ehjiä. Tarkista myös kaikki muut seikat, jotka voivat vaikuttaa sähkötyökalun toimintaan. Jos sähkötyökalu on vaurioitunut, se on korjattava ennen käyttöä. Monet onnettomuuksista johtuvat sähkötyökaluista, joita ei ole pidetty kunnossa.

   6. Pidä leikkuutyökalut terävinä ja puhtaina. Kunnossa pidetyt leikkuutyökalut, joiden leikkuusärmä on terävä, jumiutuvat harvemmin ja ovat helpompia hallita.

   7. Käytä sähkötyökalua, lisävarusteita, työkaluosia jne. näiden ohjeiden mukaan, ja huomioi työskentelyolosuhteet ja suoritettavan työn tyyppi. Sähkötyökalun käyttö muihin kuin sille tarkoitettuihin töihin voi johtaa vaaratilanteisiin.

   8. Pidä kahvat ja tarttumapinnat kuivina, puhtaina, öljyttöminä ja rasvattomina. Työkalua ei voi käsitellä ja hallita turvallisesti odottamattomissa tilanteissa, jos sen kahvat ja tarttumapinnat ovat liukkaat.

5. Akkukäyttöisen työkalun käyttö ja kunnossapito

   1. Lataa vain valmistajan ilmoittamalla laturilla. Tietylle akkuyksikölle suunniteltu laturi voi aiheuttaa tulipalon vaaran, jos sitä käytetään jonkin toisen akkuyksikön kanssa.

   2. Käytä sähkötyökaluja vain niille tarkoitettujen akkuyksikköjen kanssa. Muiden akkuyksikköjen käyttö voi aiheuttaa loukkaantumisen tai tulipalon vaaran.

   3. Kun akkuyksikkö ei ole käytössä, pidä se loitolla metalliesineistä, kuten paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat johtaa sähköä akun napojen välillä. Oikosulku akun napojen välillä voi aiheuttaa palovammoja tai tulipalon.

   4. Jos akkua käsitellään väärin, siitä voi vuotaa nestettä. Vältä kosketusta. Jos vahingossa kosket akkunesteeseen, huuhtele vedellä. Jos nestettä joutuu silmiin, hakeudu lääkärihoitoon. Akusta vuotava neste voi aiheuttaa ärsytystä tai palovammoja.

   5. Älä käytä vaurioitunutta tai muokattua akkuyksikköä tai työkalua. Vaurioituneet tai muokatut akut voivat toimia arvaamattomasti ja aiheuttaa tulipalon, räjähdyksen tai loukkaantumisvaaran.

   6. Älä altista akkuyksikköä tai työkalua tulelle tai liian korkealle lämpötilalle. Altistuminen tulelle tai yli 130 °C:n lämpötilalle voi aiheuttaa räjähdyksen.

   7. Noudata kaikkia latausohjeita äläkä lataa akkuyksikköä tai työkalua lämpötiloissa, jotka ovat ohjeissa määritetyn lämpötila-alueen ulkopuolella. Lataus väärin tai määritetyn lämpötila-alueen ulkopuolella voi vaurioittaa akkua ja lisätä tulipalovaaraa.

6. Huolto

   1. Huollata sähkötyökalu koulutetulla henkilöllä käyttäen vain alkuperäistä vastaavia varaosia. Näin varmistat, että sähkötyökalu pysyy turvallisena.

   2. Älä koskaan huolla vaurioitunutta akkuyksikköä. Vain valmistaja tai valtuutettu huoltoliike saa huoltaa akkuyksikköjä.

• Älä käytä ruohonleikkuria sateella tai märissä olosuhteissa. Se voi lisätä sähköiskuvaaraa.

• Älä käytä ruohonleikkuria huonoissa sääolosuhteissa, etenkään ukonilman aikana. Tämä vähentää salamaniskun vaaraa.

• Tarkasta huolellisesti alue, jolla ruohonleikkuria on tarkoitus käyttää. Ruohonleikkuri voi vahingoittaa eläimistöä ja kasvistoa käytön aikana.

• Tarkasta huolellisesti alue, jolla ruohonleikkuria on tarkoitus käyttää, ja poista kaikki kivet, kepit, johdot, puruluut ja muut esineet. Sinkoutuvat esineet voivat aiheuttaa henkilövahinkoja.

• Tarkasta silmämääräisesti aina ennen ruohonleikkurin käyttöä, että terä ja teräkokoonpano eivät ole kuluneet tai vaurioituneet. Kuluneet tai vaurioituneet osat lisäävät loukkaantumisriskiä.

• Tarkista säännöllisesti, ettei ruohonkerääjässä ole kulumia tai vaurioita. Kulunut tai vaurioitunut ruohonkeräin voi lisätä henkilövahinkojen riskiä.

• Pidä suojukset paikoillaan. Suojusten on oltava toimintakunnossa ja asianmukaisesti asennettu. Jos suojus on löystynyt, vaurioitunut tai ei toimi oikein, seurauksena voi olla henkilövahinko.

• Pidä ilmanottoaukot puhtaana roskista. Tukkeutuneista ilmanottoaukoista ja roskista voi seurata ylikuumeneminen tai tulipalovaara.

• Käytä ruohonleikkurin käytön aikana aina suojaavia jalkineita, joissa on pitävät pohjat. Älä käytä ruohonleikkuria avojaloin tai avoimissa sandaaleissa. Tämä vähentää liikkuvan terän aiheuttaman jalkojen vahingoittumisen riskiä.

• Käytä ruohonleikkurin käytön aikana aina pitkälahkeisia housuja. Paljas iho lisää sinkoutuneiden esineiden aiheuttaman loukkaantumisen todennäköisyyttä.

• Älä käytä ruohonleikkuria märässä ruohossa. Käytä laitetta kävellen, älä juokse. Tämä vähentää riskiä luistamisesta ja kaatumisesta, jotka voivat johtaa henkilövahinkoihin.

• Älä käytä ruohonleikkuria jyrkissä rinteissä. Tämä vähentää riskiä hallinnan menetyksestä, luistamisesta ja kaatumisesta, jotka voivat johtaa henkilövahinkoihin.

• Rinteitä leikattaessa kulje varovasti, leikkaa rinteet aina poikittaissuunnassa sen sijaan, että leikkaisit rinnettä ylös ja alas, ja ole erittäin varovainen vaihtaessasi suuntaa. Tämä vähentää riskiä hallinnan menetyksestä, luistamisesta ja kaatumisesta, jotka voivat johtaa henkilövahinkoihin.

• Ole erittäin varovainen vaihtaessasi suuntaa tai vetäessäsi ruohonleikkuria itseäsi kohti. Tarkkaile koko ajan ympäristöäsi. Tämä vähentää kompastumisriskiä käytön aikana.

• Älä kosketa teriä tai muita vaarallisia osia, kun ne vielä liikkuvat. Tämä vähentää liikkuvien osien aiheuttaman loukkaantumisen riskiä.

• Kun poistat jumittunutta materiaalia tai puhdistat ruohonleikkurin, varmista, että kaikki virtakytkimet ovat pois päältä ja akkuyksikkö on kytketty irti. Ruohonleikkurin odottamaton toiminta voi johtaa vakavaan henkilövahinkoon.

1. Koulutus

   • Koneen käyttäjä vastaa kaikista muille ihmisille tai heidän omaisuudelleen aiheutuneista vahingoista.

   • Älä anna lasten käyttää konetta, akkuyksikköä tai akkulaturia tai leikkiä niillä. Paikalliset säännökset saattavat asettaa rajoituksia käyttäjän iälle.

   • Älä anna konetta, akkuyksikköä tai akkulaturia fyysisesti tai psyykkisesti rajoittuneiden tai kokemattomien henkilöiden käytettäväksi, ellei heitä ole opastettu käyttämään niitä oikein ja valvota niiden käytössä ja elleivät he ymmärrä niiden käyttöön liittyviä vaaroja.

   • Perehdy kaikkiin akkuyksikön ja akkulaturin ohjeisiin ja varoitusmerkintöihin ennen tuotteiden käyttöä.

2. Valmistelut

   • Vaihda vaurioituneet tai sellaiset merkinnät, jotka eivät ole enää luettavissa.

   • Käytä vain Toron määrittämää akkuyksikköä. Muiden lisävarusteiden ja lisälaitteiden käyttö voi lisätä loukkaantumis- ja tulipalovaaraa.

   • Akkulaturin kytkeminen pistorasiaan, jonka jännite ei ole oikea, voi aiheuttaa tulipalon tai sähköiskun. Eri kytkentätyypeille on käytettävä tarvittaessa oikeaa pistorasiasovitinta.

   • Älä käytä vaurioitunutta tai muokattua akkuyksikköä tai akkulaturia, sillä ne voivat toimia arvaamattomasti ja aiheuttaa tulipalon, räjähdyksen tai loukkaantumisvaaran.

   • Jos akkulaturin virtajohto on vaurioitunut, ota yhteys valtuutettuun huoltoliikkeeseen virtajohdon vaihtamista varten.

   • Älä käytä kertakäyttöisiä paristoja.

   • Lataa akkuyksikkö vain Toron määrittämällä akkulaturilla. Tietylle akkuyksikölle sopiva laturi voi aiheuttaa tulipalovaaran, kun sitä käytetään toisen akkuyksikön kanssa.

   • Lataa akkuyksikkö vain hyvin tuuletetussa tilassa.

   • Älä altista akkuyksikköä tai akkulaturia tulelle tai yli 68 °C:n lämpötilalle.

   • Noudata kaikkia latausohjeita äläkä lataa akkuyksikköä lämpötiloissa, jotka ovat ohjeissa määritetyn lämpötila-alueen ulkopuolella. Muutoin akkuyksikkö voi vaurioitua ja tulipalovaara kasvaa.

3. Käyttö

   • Älä mene heittoaukkojen eteen.

   • Vapauta itsevetolaitteisto (jos varusteena) ennen koneen käynnistystä.

   • Estä tahaton käynnistys: varmista ennen akkuyksikön kytkemistä ja koneen käyttöä, että sähkökäynnistyspainike on irrotettu virtalukosta.

   • Pysäytä kone, irrota sähkökäynnistyspainike, irrota akkuyksikkö koneesta ja odota, että kaikki liikkuvat osat ovat pysähtyneet, ennen koneen huoltoa tai puhdistusta.

   • Irrota akkuyksikkö ja sähkökäynnistyspainike koneesta aina, kun jätät sen ilman valvontaa, tai ennen lisävarusteiden vaihtoa.

   • Älä suuntaa materiaalin poistoa ihmisiä kohti. Vältä materiaalin poistamista seinää tai muuta estettä kohti. Materiaali voi kimmota takaisin käyttäjää kohti. Kytke terät pois päältä ennen sorapinnan ylittämistä.

   • Varo kuoppia, uria, töyssyjä, kiviä ja muita piileviä vaaroja. Epätasainen maasto voi aiheuttaa tasapainon tai jalansijan menettämisen.

   • Jos kone törmää esteeseen tai alkaa täristä, sammuta kone välittömästi, irrota sähkökäynnistyspainike, irrota akkuyksikkö ja odota, kunnes kaikki liikkuvat osat ovat pysähtyneet, ja tarkista kone vasta sitten vaurioiden varalta. Suorita tarvittavat korjaukset ennen koneen käytön jatkamista.

   • Pysäytä kone ja irrota sähkökäynnistyspainike, ennen kuin lastaat koneen kuljettamista varten.

   • Jos akkuyksikköä käsitellään väärin, siitä voi vuotaa nestettä. Vältä kosketusta. Jos vahingossa kosketat nestettä, huuhtele vedellä. Jos nestettä menee silmään, hakeudu lääkärin hoitoon. Akkuyksiköstä vuotava neste voi aiheuttaa ärsytystä tai palovammoja.

4. Kunnossapito ja varastointi

   • Pysäytä kone, irrota sähkökäynnistyspainike, irrota akkuyksikkö koneesta ja odota, että kaikki liikkuvat osat ovat pysähtyneet, ennen koneen huoltoa tai puhdistusta.

   • Älä yritä korjata konetta muutoin kuin ohjeissa ilmoitetulla tavalla. Anna valtuutetun huoltoliikkeen suorittaa koneen huolto käyttäen varaosina vain täsmälleen samanlaisia osia.

   • Teroita tylsä terä molemmilta puolilta, jotta tasapaino säilyy. Puhdista terä ja varmista, että se on tasapainotettu.

   • Muista terää huollettaessa, että terä voi liikkua, vaikka virtalähde on pois päältä.

   • Varmista paras toimivuus käyttämällä vain aitoja Toro-varaosia ja -lisävarusteita. Muut varaosat ja lisävarusteet voivat osoittautua vaarallisiksi, ja niiden käyttö voi johtaa tuotteen takuun raukeamiseen.

   • Koneen huolto: Pidä leikkuusärmät terävinä ja puhtaina, niin varmistat parhaan toimivuuden ja turvallisuuden. Pidät kahvat kuivina, puhtaina, öljyttöminä ja rasvattomina. Huolehdi, että suojukset ovat paikoillaan ja toimintakunnossa. Pidä terät terävinä. Käytä vain täsmälleen samanlaisia vaihtoteriä.

   • Ellei ohjeissa toisin mainita, valtuutetun huoltoliikkeen on korjattava tai vaihdettava vaurioitunut suojus tai osa.

   • Kun akkuyksikkö ei ole käytössä, pidä se loitolla metalliesineistä, kuten paperiliittimistä, kolikoista, avaimista, nauloista ja ruuveista, jotka voivat johtaa sähköä akun napojen välillä. Oikosulku akun napojen välillä voi aiheuttaa palovammoja tai tulipalon.

   • Tarkista terän ja moottorin kiinnityspulttien kireys säännöllisesti.

   • HUOMIO: Väärin käsitelty akkuyksikkö voi aiheuttaa tulipalovaaran tai kemiallisen palovamman vaaran. Älä pura akkuyksikköä. Älä kuumenna akkuyksikköä yli 68 °C:n lämpötilaan tai polta sitä. Vaihda akkuyksikkö vain aitoon Toro-akkuyksikköön. Muiden akkuyksikköjen käyttö voi aiheuttaa tulipalon tai räjähdyksen. Ennen käyttöönottoa säilytä akkuyksikköjä alkuperäisessä pakkauksessa lasten ulottumattomissa.

   • Älä hävitä akkua polttamalla. Akun kenno voi räjähtää. Tarkista paikalliset akkujen hävittämistä koskevat määräykset.

Turva- ja ohjetarrat on sijoitettu hyvin näkyville paikoille mahdollisten vaara-alueiden lähettyville. Korvaa vioittuneet tai kadonneet tarrat uusilla.

112-8760

1. Esineiden sinkoutumisvaara: pidä sivulliset loitolla.
2. Jalkojen ja käsien loukkaantumisvaara, leikkuuterä: pysy etäällä liikkuvista osista.

131-0822

1. Itsevetolaitteisto – Huomautus: vaihteisto voi kulua ennenaikaisesti, jos hihnaa on kiristetty liikaa. Lue Käyttöopas ennen kunnostus- tai huoltotöitä.

137-9461

1. Akun varaustaso

140-8492

1. Pidä poissa avotulesta ja liekeistä.
2. Suojaa sateelta.
3. Lue käyttöopas.
4. Kierrätä akku asianmukaisesti.
5. Sisältää litium-ioneja. Ei saa hävittää väärin.

145-3129

1. Akkuyksikkö latautuu.
2. Akkuyksikkö on ladattu täyteen.
3. Akkuyksikön lämpötila ylittää tai alittaa soveltuvat raja-arvot.
4. Akkuyksikössä latausvika

134-4691

1. Automaattinen nopeus
2. Enimmäisnopeus

Malli 81875

137-9490

1. Lue käyttöopas.
2. Kierrätä
3. Sisältää litium-ioneja. Ei saa hävittää tavallisen jätteen mukana.
4. Pidä etäällä avotulesta.
5. Suojaa sateelta.

137-9461

1. Akun varaustaso

161-3784

1. Akkuyksikkö latautuu.
2. Akkuyksikkö on ladattu täyteen.
3. Akkuyksikön lämpötila ylittää tai alittaa soveltuvat raja-arvot.
4. Akkuyksikössä latausvika

161-3764

1. Akun varaustaso

161-3763

1. Akun varaustaso

145-8299

1. Lue käyttöopas.
2. Suurtehoakkujen kierrätysohjelma
3. Kierrätä akku
4. Ei saa hävittää väärin
5. Pidä etäällä avotulesta tai liekeistä
6. Suojaa sateelta
7. Sähköiskun vaara

161-3783

1. Ei saa hävittää väärin
2. Lue käyttöopas.
3. Sisäkäyttöön
4. Kaksoiseristetty

144-3175

1. Lue käyttöopas.
2. Käynnistä kone painamalla tanko kahvaa vasten ja painamalla painiketta.
3. Pysäytä kone vapauttamalla tanko.

116-7583

1. Vaara – lue käyttöopas. Älä käytä konetta, jos et ole saanut asianmukaista koulutusta.
2. Esineiden sinkoutumisvaara: pidä sivulliset loitolla.
3. Esineiden sinkoutumisvaara – älä käytä ruohonleikkuria ilman takaheittokanavan suojusta tai ruohonkeräintä.
4. Käsien ja jalkojen loukkaantumisvaara, leikkuuterä – pysy etäällä liikkuvista osista ja pidä kaikki suojukset paikoillaan.
5. Vaara – Käytä kuulosuojaimia.
6. Käsien ja jalkojen silpoutumisvaara, leikkuuterä: Konetta ei saa liikuttaa rinteessä ylös- tai alaspäin vaan sivuttaissuunnassa. Sammuta moottori ennen kuin poistut koneelta. Poista roskat ennen ruohonleikkuuta. Katso taaksepäin peruuttaessasi.

Malli 81805

137-9496

1. Akkuyksikkö latautuu.
2. Akkuyksikkö on ladattu täyteen.
3. Akkuyksikön lämpötila ylittää tai alittaa soveltuvat raja-arvot.
4. Akkuyksikössä latausvika

144-6035

1. Ei saa hävittää väärin
2. Lue käyttöopas.
3. Sisäkäyttöön
4. Kaksoiseristetty

161-3755

1. Lue käyttöopas.
2. Suurtehoakkujen kierrätysohjelma
3. Kierrätä akku
4. Ei saa hävittää väärin
5. Pidä etäällä avotulesta tai liekeistä
6. Suojaa sateelta
7. Sähköiskun vaara

Vaiheeseen tarvittavat osat:

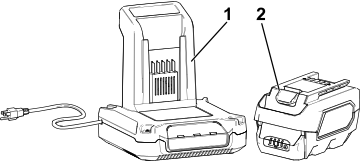

Halutessasi voit kiinnittää akkulaturin tukevasti seinään käyttämällä laturin takapuolella olevia kiinnitysreikiä.

Kiinnitä laturi sisätiloihin (esimerkiksi autotalliin tai muuhun kuivaan paikkaan) pistorasian lähelle ja pois lasten ulottuvilta.

Katso kuvasta, miten laturi kiinnitetään (Kuva 3).

Kiinnitä laturi paikalleen liu’uttamalla se oikein kohdistettujen kiinnikkeiden päälle (kiinnikkeet eivät sisälly pakkaukseen).

Kuva 3

Vaiheeseen tarvittavat osat:

Kokoa alakahva kuvan mukaisesti (Kuva 5).

Kuva 5

1. Laippalukkomutteri (5/16 tuumaa)
2. Jousialuslaatta
3. Yläkahvan kokoonpano
4. Alakahva
5. Pultti (5/16 × 1-¾ tuumaa)

Koneeseen on saatavana valikoima Toron hyväksymiä lisälaitteita ja -varusteita, joiden avulla voidaan parantaa ja laajentaa sen ominaisuuksia. Ota yhteys valtuutettuun huoltoliikkeeseen tai valtuutettuun Toro-jälleenmyyjään tai siirry osoitteeseen www.Toro.com, jossa on luettelo hyväksytyistä lisälaitteista ja -varusteista.

Käytä vain aitoja Toro-varaosia ja -lisävarusteita, jotta kone toimisi parhaalla mahdollisella tavalla ja sen turvasertifiointi pysyisi voimassa. Muiden valmistajien varaosat ja lisävarusteet voivat osoittautua vaarallisiksi.

Jos kone on uusi, sen itsevetolaitteisto ei toimi tai se etenee hitaasti, säädä vetolaitteiston vaijeria.

1. Siirrä kone ulos päällystetylle pinnalle lähelle tukevaa seinää, jotta se ei liiku eteenpäin moottorin käynnistämisen yhteydessä.

2. Pysäköi kone eturenkaat seinää vasten.

   Note: Varmista, että alue on hyvin ilmastoitu ja että alueella ei ole mitään, mitä kone saattaisi heittää ympäriinsä.

3. Käynnistä moottori. Katso Koneen käynnistys.

4. Vedä itsevetolaitteiston tanko kahvaan.

   Note: Pyörien pitäisi alkaa pyörimään, kun itsevetolaitteiston tanko koskettaa kahvaa.

5. Sammuta moottori.

6. Jos sinun täytyy säätää konetta, toimi seuraavasti:

   • Jos pyörät eivät pyöri, kun käytät itsevetolaitteiston tankoa, vetohihna on liian löysällä. Käännä pyörävedon ohjausnuppia (Kuva 22) myötäpäivään yksi kierros ja toista vaiheet 3–5.



     Kuva 22

     1. Pyörävedon ohjausnuppi

   • Jos pyörät pyörivät ennen kuin työnnät itsevetolaitteiston tangon ajoasentoon, vetohihna on liian kireällä. Käännä pyörävedon ohjausnuppia (Kuva 22) vastapäivään yksi kierros ja toista vaiheet 3–5.

7. Kun käytössä on uusi vetohihna, käännä vetolaitteiston vaijerin säätönuppia yksi kierros enemmän myötäpäivään, jotta hihna voi venyä normaalisti sisäänajon aikana.

   Note: Voit ohittaa tämän vaiheen, jos säädät käytettyä hihnaa.

Leikkaa aina terävällä terällä. Terävä terä leikkaa puhtaasti ja repimättä ruohonkorsia.

1. Sammuta kone ja odota, kunnes kaikki liikkuvat osat ovat pysähtyneet.

2. Irrota akkuyksikkö. Katso kohta Akkuyksikön irrotus koneesta.

3. Kallista kone kyljelleen. Katso kohta Kuva 23.



   Kuva 23

   1. Terä
   2. Kiihdytin
   3. Teräpultti ja varmistuslaatta

Terän tarkastus

Huoltoväli	Huoltotoimenpide
Aina ennen käyttöä tai päivittäin	Tarkasta leikkuuterät kulumisen ja vaurioiden varalta.

Tarkasta huolellisesti, että terä on terävä ja kulumaton, varsinkin paikoissa, joissa tasaiset ja muotoillut osat kohtaavat (Kuva 24A). Tarkista terä ennen koneen käyttöä, koska hiekka ja hankaavat materiaalit voivat kuluttaa metallia, jolla terän tasaiset ja käyrät osat liittyvät toisiinsa. Jos huomaat uria tai kulumista (kuvat Kuva 24B ja Kuva 24C), vaihda terä. Katso Terän irrotus.

Kuva 24

1. Siipi
2. Terän tasainen osa
3. Kulumista
4. Muodostunut ura

Note: Jotta ruohonleikkuri toimii parhaalla mahdollisella tavalla, asenna uusi terä ennen leikkuukauden alkamista. Viilaa vuoden kuluessa mahdolliset pienet lovet pois, jotta leikkuusärmä säilyy kunnossa.

Hengenvaara

Kulunut tai vaurioitunut terä voi rikkoutua ja terän pala voi sinkoutua käyttäjään tai ohikulkijaan päin, mikä voi aiheuttaa vakavan henkilövahingon tai kuoleman.

• Terä on tarkistettava säännöllisesti kulumisen ja vaurioiden varalta.

• Kulunut tai vaurioitunut terä on vaihdettava.

Kiihdyttimen tarkastus

Huoltoväli	Huoltotoimenpide
Aina ennen käyttöä tai päivittäin	Tarkista kiihdytin kulumisen ja vaurioiden varalta.

Tarkista kiihdytin huolellisesti liiallisen kulumisen varalta (Kuva 25). Tarkista kiihdytin ennen koneen käyttöä, koska hiekka ja hankaavat materiaalit voivat kuluttaa metallia (erityisesti numerolla 2 merkitty alue, Kuva 25). Jos huomaat halkeaman tai kiihdyttimen kieleke on kulunut teräväksi, vaihda kiihdytin.

Kuva 25

1. Kiihdytin
2. Kuluva alue
3. Kieleke
4. Muodostunut halkeama

Vaara

Kulunut tai vaurioitunut kiihdytin voi rikkoutua ja kiihdyttimen pala voi sinkoutua käyttäjään tai ohikulkijaan päin sekä aiheuttaa vakavan henkilövahingon tai kuoleman.

• Kiihdytin on tarkistettava säännöllisesti kulumisen ja vaurioiden varalta.

• Kulunut tai vaurioitunut kiihdytin on vaihdettava.

Terän teroitus

Huoltoväli	Huoltotoimenpide
50 käyttötunnin välein	Teroita tai vaihda terä.Huolla terää useammin, jos reuna tylsyy nopeasti epätasaisella tai hiekkaisella nurmikolla.

Viilaa terän yläsivu siten, että sen alkuperäinen leikkuukulma (Kuva 26A) ja sisemmän leikkuusärmän säde (Kuva 26B) säilyvät. Terä säilyttää tasapainonsa, kun molemmista leikkuusärmistä poistetaan yhtä paljon materiaalia.

Kuva 26

1. Teroita terä vain tässä kulmassa.
2. Säilytä tässä alkuperäinen säde.

1. Irrota takapyörät ja puhdista roskat hammaspyörien alueelta.



   Kuva 28

   1. Hammaspyörät

2. Levitä puhdistuksen jälkeen hieman lukkiintumisenestoainetta hammaspyöriin.

Note: Jos konetta käytetään äärimmäisissä olosuhteissa, pyörien puhdistus suositeltua useammin pidentää hammaspyörien käyttöikää.

Note: Älä pese laakereita painepesurilla, jotta niiden tiivisteet eivät vaurioidu.

Important: Kun irrotat akkuyksikön, peitä sen navat vahvalla teipillä. Älä yritä tuhota tai purkaa akkuyksikköä tai irrottaa siitä mitään osia.

Lisätietoja akun vastuullisesta kierrättämisestä saa paikalliselta kunnalta tai valtuutetulta Toro-jälleenmyyjältä.
