Cortacésped de servicio pesado Recycler® 60 V de 53 cm con reciclado/ensacado trasero

El símbolo de alerta de seguridad (Figura 2) aparece tanto en este manual como en la máquina para identificar mensajes de seguridad importantes que deben seguirse con el fin de evitar accidentes.

Figura 2

Símbolo de alerta de seguridad

El símbolo de alerta de seguridad aparece encima de información que le avisa de situaciones o acciones no seguras e irá seguido del término PELIGRO, ADVERTENCIA, o PRECAUCIÓN.

PELIGRO indica una situación peligrosa inminente que, si no se evita, provocará la muerte o lesiones graves.

ADVERTENCIA indica una situación potencialmente peligrosa que, si no se evita, podría producir la muerte o lesiones graves.

PRECAUCIÓN indica una situación potencialmente peligrosa que, si no se evita, puede producir lesiones menores o moderadas.

Este manual utiliza dos palabras más para resaltar información. Importante llama la atención sobre información mecánica especial, y Nota resalta información general que merece una atención especial.

Guarde todas las advertencias e instrucciones para poder consultarlas en el futuro.

El término “herramienta eléctrica” que aparece en las advertencias se refiere siempre a una herramienta accionada por el suministro eléctrico de la red (con cable) o una herramienta eléctrica accionada por batería (inalámbrica).

1. Seguridad de la zona de trabajo

   1. Mantenga la zona de trabajo limpia y bien iluminada. Las zonas desordenadas u oscuras son proclives a accidentes.

   2. No utilice herramientas eléctricas en atmósferas explosivas como, por ejemplo, en presencia de líquidos inflamables, gases o polvo. Las herramientas eléctricas generan chispas que pueden inflamar el polvo o los vapores.

   3. Mantenga alejados a los niños y a otras personas mientras utiliza una herramienta eléctrica. Las distracciones pueden hacer que pierda el control.

2. Seguridad eléctrica

   1. El enchufe de la herramienta eléctrica debe ser del tipo correcto para la toma de corriente. No modifique nunca el enchufe de ningún modo. No utilice enchufes adaptadores con una herramienta eléctrica con toma de tierra. Los enchufes sin modificar y las tomas correspondientes reducirán el riesgo de descarga eléctrica.

   2. Evite el contacto del cuerpo con superficies conectadas a tierra, como conductos, radiadores, cocinas y frigoríficos. Hay un mayor riesgo de descarga eléctrica si el cuerpo está conectado a tierra.

   3. No exponga las herramientas eléctricas a la lluvia o a condiciones húmedas. Si entra agua en una herramienta eléctrica, el riesgo de descarga eléctrica aumentará.

   4. No maltrate el cable. No utilice el cable nunca para transportar, arrastrar o desenchufar la herramienta eléctrica. Mantenga el cable alejado del calor, de aceite, de bordes cortantes y de piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.

   5. Si utiliza la herramienta eléctrica en el exterior, utilice un cable alargador adecuado para el uso en exteriores. El uso de un cable apto para exteriores reduce el riesgo de descarga eléctrica.

   6. Si no es posible evitar el uso de la herramienta eléctrica en un lugar húmedo, utilice un suministro eléctrico protegido por un dispositivo de corriente residual (interruptor diferencial). El uso de un dispositivo de corriente residual reduce el riesgo de descarga eléctrica.

3. Seguridad personal

   1. Manténgase alerta, esté atento a lo que está haciendo y aplique el sentido común mientras utiliza una herramienta eléctrica. No utilice una herramienta eléctrica si está cansado o bajo el efecto de drogas, alcohol o medicamentos. Una breve falta de atención mientras utiliza herramientas eléctricas podría provocar lesiones personales graves.

   2. Utilice equipos de protección personal. Lleve siempre protección ocular. El uso de equipos de protección personal como mascarillas, calzado de seguridad antideslizante, casco o protección auditiva en condiciones apropiadas, reducirá el riesgo de sufrir lesiones personales.

   3. Evite el arranque no intencionado de la máquina. Asegúrese de que el interruptor esté en la posición de apagado antes de conectar la herramienta a la toma de corriente y/o a la batería y antes de levantar o transportar la herramienta. Transportar las herramientas eléctricas con el dedo en el interruptor o enchufar herramientas con el interruptor activado aumenta el riesgo de sufrir accidentes.

   4. Retire cualquier llave de ajuste antes de encender la herramienta eléctrica. Si se deja una llave insertada en una parte rotativa de la herramienta eléctrica puede dar lugar a lesiones personales.

   5. No se estire demasiado. Pise firme y mantenga el equilibrio en todo momento. Esto permite tener un mayor control de la herramienta eléctrica en situaciones imprevistas.

   6. Lleve ropa adecuada. No lleve prendas o joyas sueltas. Mantenga el pelo y la ropa alejados de las piezas móviles. La ropa suelta, las joyas o el pelo largo pueden quedar atrapados en las piezas móviles.

   7. Si existen dispositivos para la conexión de sistemas de recogida y extracción de polvo, asegúrese de conectarlos y usarlos correctamente. El uso de sistemas de extracción de polvo puede reducir los peligros relacionados con el polvo.

   8. No deje que la familiaridad adquirida con el uso frecuente de las herramientas le haga confiarse demasiado y pasar por alto los principios de seguridad de las herramientas. Un descuido puede producir lesiones graves en una fracción de segundo.

4. Uso y cuidado de las herramientas eléctricas

   1. No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica adecuada para el trabajo que debe realizarse. La herramienta eléctrica correcta realizará el trabajo mejor y con mayor seguridad a la velocidad para la que se ha diseñado.

   2. No utilice la herramienta eléctrica si con el interruptor no se enciende ni se apaga. Cualquier herramienta eléctrica que no pueda controlarse con el interruptor es peligrosa y debe repararse.

   3. Desconecte el enchufe del suministro eléctrico y/o extraiga la batería de la herramienta eléctrica, si es extraíble, antes de realizar cualquier ajuste, cambiar de accesorio o guardar herramientas eléctricas. Estas medidas de seguridad preventivas reducen el riesgo de un arranque accidental de la herramienta eléctrica.

   4. Si no las está usando, guarde las herramientas eléctricas fuera del alcance de los niños y no permita que las utilicen personas no familiarizadas con ellas o con estas instrucciones de uso. Las herramientas eléctricas son peligrosas en manos de usuarios inexpertos.

   5. Mantenga debidamente las herramientas eléctricas y los accesorios. Compruebe que las piezas móviles estén correctamente alineadas y que se mueven libremente sin agarrotarse, que no haya piezas rotas y que no existan otras circunstancias que puedan afectar al uso de la herramienta eléctrica. Si existen daños, haga reparar la herramienta eléctrica antes de usarla. Muchos accidentes se producen por herramientas eléctricas con un mantenimiento deficiente.

   6. Mantenga las herramientas de corte afiladas y limpias. Las herramientas de corte mantenidas debidamente con bordes afilados tienen menos posibilidades de agarrotarse y son más fáciles de controlar.

   7. Utilice la herramienta eléctrica, los accesorios, las brocas, etc., según lo indicado en estas instrucciones, teniendo en cuenta las condiciones de trabajo y la tarea que deba realizarse. El uso de la herramienta eléctrica para operaciones diferentes de las previstas podría dar lugar a una situación de peligro.

   8. Mantenga los manillares y las superficies de agarre secos, limpios y libres de aceite y grasa. Un manillar o una superficie de agarre resbaladiza no permite manejar y controlar la máquina con seguridad en situaciones imprevistas.

5. Uso y cuidado de las herramientas con batería

   1. Recargue la batería únicamente con el cargador especificado por el fabricante. Un cargador diseñado para un tipo de batería puede suponer un riesgo de incendio si se utiliza con otra batería.

   2. Utilice herramientas eléctricas únicamente con las baterías específicas indicadas. El uso de otras baterías puede crear un riesgo de incendio y lesiones.

   3. Cuando la batería no esté en uso, manténgala alejada de otros objetos metálicos como, por ejemplo, clips, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que podrían hacer una conexión entre un terminal y otro. Un cortocircuito entre los terminales de la batería puede causar quemaduras o un incendio.

   4. En condiciones abusivas, la batería puede expulsar líquido; evite el contacto con el mismo. En caso de un contacto accidental, lave la zona con abundante agua. Si el líquido entra en contacto con los ojos, busque también ayuda médica. El líquido expulsado de la batería puede causar irritación o quemaduras.

   5. No utilice una batería o una herramienta dañada o modificada. Las baterías dañadas o modificadas podrían mostrar un comportamiento impredecible que puede provocar incendio, explosión o riesgo de lesiones.

   6. No exponga una batería o una herramienta al fuego o a temperaturas excesivas. La exposición al fuego o a temperaturas superiores a los 130 °C puede causar una explosión.

   7. Siga todas las instrucciones de carga y no cargue la batería o la herramienta si la temperatura está fuera del intervalo especificado en las instrucciones. Cargar la batería o la herramienta de forma incorrecta o a temperaturas que estén fuera del intervalo especificado puede dañar la batería y aumentar el riesgo de incendio.

6. Mantenimiento

   1. El mantenimiento y las reparaciones de la herramienta eléctrica debe realizarlos un técnico de reparaciones debidamente cualificado y utilizando únicamente piezas de repuesto idénticas. Solo de esta manera se garantiza el mantenimiento de la seguridad de la herramienta eléctrica.

   2. No repare nunca baterías dañadas. El mantenimiento de las baterías solo debe realizarlo el fabricante o un servicio técnico autorizado.

• No utilice la segadora con lluvia o en condiciones húmedas. Esto puede aumentar el riesgo de descarga eléctrica.

• No utilice la segadora en condiciones meteorológicas adversas, especialmente si hay riesgo de rayos. Esto reduce el riesgo de que le alcance un rayo.

• Inspeccione detenidamente el área en la que va a utilizar la segadora por si hay fauna en dicha zona. El uso de la segadora puede lesionar a la fauna existente.

• Inspeccione detenidamente la zona en la que va a utilizar la segadora y retire cualquier piedra, palo, alambre, huesos u otros objetos extraños. Los objetos arrojados pueden producir lesiones personales.

• Antes de usar la segadora, inspeccione siempre visualmente que la cuchilla y el conjunto de cuchillas no estén desgastados o dañados. Las piezas desgastadas o dañadas aumentan el riesgo de sufrir lesiones.

• Inspeccione con frecuencia el recogedor de hierba por si existe desgaste o deterioro. Un recogedor de hierba desgastado o dañado puede aumentar el riesgo de sufrir lesiones personales.

• Mantenga colocados los protectores. Los protectores deben estar en buen estado de funcionamiento y estar montados correctamente. Un protector suelto, dañado o que no funcione correctamente puede producir lesiones personales.

• Mantenga todas las entradas de aire de refrigeración libres de residuos. Las entradas de aire bloqueadas y los residuos pueden producir un sobrecalentamiento o suponer riesgo de incendio.

• Mientras utilice la segadora, lleve siempre calzado de protección antideslizante. No haga funcionar la segadora estando descalzo, o llevando sandalias. Así reduce la posibilidad de sufrir lesiones en los pies por el contacto con la cuchilla en movimiento.

• Al utilizar la segadora, lleve siempre pantalones largos. La piel expuesta aumenta la posibilidad de sufrir lesiones por objetos arrojados.

• No utilice la segadora en hierba húmeda. Camine, nunca corra. Así reduce el riesgo de tropezar y caer, lo que puede producir lesiones personales.

• No utilice la segadora en pendientes excesivamente pronunciadas. Así reduce el riesgo perder el control, tropezar y caer, lo que puede producir lesiones personales.

• Al trabajar en pendientes, asegúrese siempre de pisar debidamente, trabaje siempre de lado a lado, nunca de arriba a abajo, y extreme la precaución al cambiar de dirección. Así reduce el riesgo perder el control, tropezar y caer, lo que puede producir lesiones personales.

• Extreme las precauciones al ir hacia atrás o tirar de la segadora hacia usted. Esté siempre atento a su entorno. Esto reduce el riesgo de tropiezos durante el funcionamiento.

• No toque las cuchillas ni otras piezas peligrosas mientras estén en movimiento. Así se reduce el riesgo de sufrir lesiones por piezas móviles.

• Antes de eliminar material atascado o limpiar la segadora, asegúrese de que todos los interruptores de corriente estén desconectados y de que la batería se haya desconectado. El funcionamiento inesperado de la segadora puede provocar lesiones personales graves.

1. Formación

   • El operador de la máquina es responsable de cualquier accidente o peligro que afecte a otras personas o a su propiedad.

   • No deje que los niños utilicen o jueguen con la máquina, la batería o el cargador de la batería; la normativa local puede restringir la edad del operador.

   • No permita que personas con capacidad física, sensorial o mental reducida, o sin experiencia y conocimientos, utilicen la máquina, la batería o el cargador de la batería a menos que reciban instrucciones o supervisión sobre su uso seguro y comprendan los peligros que conlleva su uso.

   • Antes de utilizar la batería y el cargador de la batería, lea todas las instrucciones y símbolos de advertencia de estos productos.

2. Preparación

   • Sustituya cualquier pegatina que esté dañada o ilegible.

   • Utilice únicamente la batería especificada por Toro. El uso de otros accesorios puede aumentar el riesgo de incendio y lesiones.

   • Si se enchufa el cargador de batería en una toma que no sea del voltaje adecuado, puede producirse un incendio o una descarga eléctrica. En el caso de un estilo diferente de conexión, utilice un adaptador de enchufe del tipo correcto, si es necesario.

   • No utilice la batería o el cargador de la batería si están dañados o modificados, porque podrían mostrar un comportamiento impredecible con resultado de incendio, explosión o riesgo de lesiones.

   • Si el cable de alimentación del cargador de la batería está dañado, póngase en contacto con un Servicio Técnico Autorizado para cambiarlo.

   • No utilice baterías no recargables.

   • Cargue la batería únicamente con el cargador de batería especificado por Toro. Un cargador diseñado para un tipo determinado de batería puede crear un riesgo de incendio si se utiliza con otra batería.

   • Cargue la batería únicamente en una zona bien ventilada.

   • No exponga la batería o el cargador al fuego o a temperaturas superiores a 68 °C.

   • Siga todas las instrucciones de carga y no cargue la batería si la temperatura está fuera del intervalo especificado en las instrucciones. De lo contrario, podría dañar la batería y aumentar el riesgo de incendio.

3. Funcionamiento

   • No se acerque a los orificios de descarga.

   • Desengrane la transmisión autopropulsada (si está instalada) antes de arrancar la máquina.

   • Evite el arranque accidental – asegúrese de que el botón de arranque eléctrico se retira del encendido antes de conectar la batería y manejar la máquina.

   • Detenga la máquina, retire el botón de arranque eléctrico, retire la batería de la máquina y espere a que se detenga todo movimiento antes de revisar o de limpiar la máquina.

   • Retire la batería y el botón de arranque eléctrico de la máquina antes de dejarla desatendida o antes de cambiar de accesorio.

   • No dirija el material de descarga hacia una persona. Evite la descarga de material contra una pared u obstrucción, ya que el material podría rebotar hacia usted. Pare la cuchilla o las cuchillas al cruzar superficies de grava.

   • Esté alerta a agujeros, surcos, montículos, rocas u otros objetos ocultos. El terreno irregular podría hacer que pierda el equilibrio.

   • Si la máquina golpea un objeto o empieza a vibrar, apague inmediatamente la máquina, retire el botón de arranque eléctrico, retire la batería y espere a que se detenga todo movimiento antes de examinar la máquina en busca de daños. Haga todas las reparaciones necesarias antes de volver a utilizar la máquina.

   • Pare la máquina y retire el botón de arranque eléctrico antes de cargar la máquina para el transporte.

   • En condiciones abusivas, la batería puede expulsar líquido; evite el contacto. En caso de un contacto accidental con el líquido, enjuague con agua. Si el líquido entra en contacto con sus ojos, busque ayuda médica. El líquido expulsado de la batería puede causar irritación o quemaduras.

4. Mantenimiento y almacenamiento

   • Detenga la máquina, retire el botón de arranque eléctrico, retire la batería de la máquina y espere a que se detenga todo movimiento antes de revisar o de limpiar la máquina.

   • No intente reparar la máquina, salvo con arreglo a lo indicado en las instrucciones. Haga que un Servicio Técnico Autorizado realice el mantenimiento de la máquina usando piezas de repuesto idénticas.

   • Afile una cuchilla roma en ambos lados para mantener el equilibrio. Limpie la cuchilla y asegúrese de que está equilibrada.

   • Al realizar el mantenimiento de la cuchilla, sepa que la cuchilla puede moverse incluso si la fuente de alimentación está apagada.

   • Para obtener el mejor rendimiento, utilice solamente piezas y accesorios genuinos de Toro. Otros accesorios y piezas de repuesto podrían ser peligrosos, y dicho uso podría invalidar la garantía del producto.

   • Mantenga la máquina correctamente – mantenga los filos de corte afilados y limpios para obtener el mejor rendimiento y la mayor seguridad. Mantenga los manillares secos, limpios y libres de aceite y grasa. Mantenga los protectores colocados y en buen estado de funcionamiento. Mantenga las cuchillas afiladas. Utilice únicamente cuchillas de repuesto idénticas.

   • A menos que se indique lo contrario en las instrucciones, haga que un Servicio Técnico Autorizado repare o sustituya cualquier protector o componente dañado.

   • Cuando la batería no esté en uso, manténgala alejada de objetos metálicos como, por ejemplo, clips, monedas, llaves, clavos y tornillos que podrían hacer una conexión entre un terminal y otro. Un cortocircuito entre los terminales de la batería puede causar quemaduras o un incendio.

   • Compruebe frecuentemente que los pernos de montaje de la cuchilla y del motor están bien apretados.

   • PRECAUCIÓN – Una batería utilizada de forma incorrecta puede presentar riesgo de incendio o de quemadura química. No desmonte la batería. No caliente la batería a más de 68 °C ni la incinere. Sustituya la batería únicamente con una batería Toro genuina; el uso de otro tipo de batería podría provocar un incendio o una explosión. Mantenga las baterías fuera del alcance de los niños y en el embalaje original hasta su uso.

   • No tire la batería usada al fuego. La celda puede explosionar. Compruebe si la normativa local contiene alguna instrucción especial sobre la eliminación de las baterías.

Las calcomanías e instrucciones de seguridad están a la vista del operador y están ubicadas cerca de cualquier zona de peligro potencial. Sustituya cualquier calcomanía que esté dañada o que falte.

112-8760

1. Peligro de objetos arrojados – mantenga alejadas a otras personas.
2. Peligro de corte/desmembramiento de mano o pie, cuchilla del cortacésped – no se acerque a las piezas en movimiento.

131-0822

1. Transmisión autopropulsada—Atención; puede producirse un desgaste prematuro de la transmisión si se aprieta demasiado la correa; antes de realizar cualquier tarea de mantenimiento, lea el Manual del operador.

137-9461

1. Estado de carga de la batería

140-8492

1. Mantener lejos del fuego y de llamas expuestas.
2. No exponer a la lluvia.
3. Lea el Manual del operador.
4. Recicle la batería correctamente.
5. Contiene iones de litio; no desechar de forma incorrecta.

145-3129

1. La batería se está cargando.
2. La batería está completamente cargada.
3. La temperatura de la batería está por encima o por debajo del intervalo de temperatura adecuado.
4. Fallo de carga de la batería

134-4691

1. Velocidad automática
2. Velocidad máxima

Modelo 81875

137-9490

1. Lea el manual del operador.
2. Reciclar
3. Contiene iones de litio; no desechar.
4. Mantener alejada de llamas desnudas.
5. No exponer a la lluvia.

137-9461

1. Estado de carga de la batería

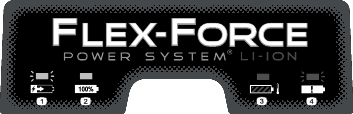

161-3784

1. La batería se está cargando.
2. La batería está completamente cargada.
3. La temperatura de la batería está por encima o por debajo del intervalo de temperatura adecuado.
4. Fallo de carga de la batería

161-3764

1. Estado de carga de la batería

161-3763

1. Estado de carga de la batería

145-8299

1. Lea el Manual del operador.
2. Programa de reciclaje de baterías de alta energía
3. Reciclar la batería
4. No desechar de forma incorrecta
5. Mantener lejos del fuego y de llamas expuestas
6. No exponer a la lluvia
7. Peligro de descarga eléctrica

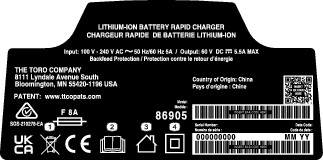

161-3783

1. No desechar de forma incorrecta
2. Lea el Manual del operador.
3. Para uso en interiores
4. Doble aislamiento

144-3175

1. Lea el Manual del operador.
2. Para arrancar la máquina, apriete la barra contra el manillar y pulse el botón.
3. Para apagar la máquina, suelte la barra.

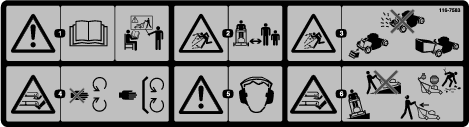

116-7583

1. Advertencia – lea el Manual del operador; no utilice esta máquina a menos que haya recibido formación sobre su manejo.
2. Peligro de objetos arrojados – mantenga alejadas a otras personas.
3. Peligro de objetos arrojados – no utilice la segadora sin que esté colocado el tapón de descarga trasera o el recogedor.
4. Peligro de corte/desmembramiento de mano o pie, cuchilla de la segadora – no se acerque a las piezas en movimiento; mantenga colocados todos los protectores.
5. Advertencia – lleve protección auditiva.
6. Peligro de corte/desmembramiento de mano o pie, cuchilla de la segadora – no suba ni baje pendientes; desplácese de lado a lado en pendientes; apague el motor antes de dejar la máquina; retire cualquier residuo antes de segar; mire hacia atrás mientras siegue en marcha atrás.

Modelo 81805

137-9496

1. La batería se está cargando.
2. La batería está completamente cargada.
3. La temperatura de la batería está por encima o por debajo del intervalo de temperatura adecuado.
4. Fallo de carga de la batería

144-6035

1. No desechar de forma incorrecta
2. Lea el Manual del operador.
3. Para uso en interiores
4. Doble aislamiento

161-3755

1. Lea el Manual del operador.
2. Programa de reciclaje de baterías de alta energía
3. Reciclar la batería
4. No desechar de forma incorrecta
5. Mantener lejos del fuego y de llamas expuestas
6. No exponer a la lluvia
7. Peligro de descarga eléctrica

Piezas necesarias en este paso:

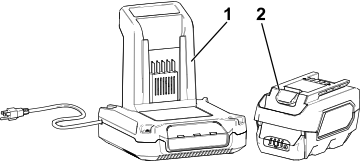

Si lo desea, monte el cargador de la batería firmemente en la pared utilizando los orificios de montaje en pared en la parte trasera del cargador.

Móntelo en un espacio interior (tal como un garaje u otro lugar seco), cerca de una toma de corriente y fuera del alcance de los niños.

Consulte la Figura 3 para obtener asistencia sobre el montaje del cargador.

Coloque el cargador sobre las fijaciones correctamente posicionadas para fijarlo en su lugar (fijaciones no incluidas).

Figura 3

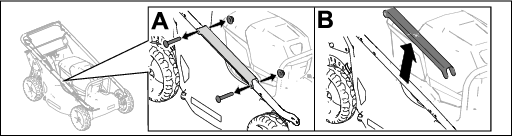

Piezas necesarias en este paso:

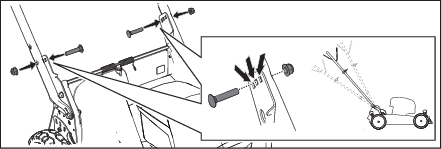

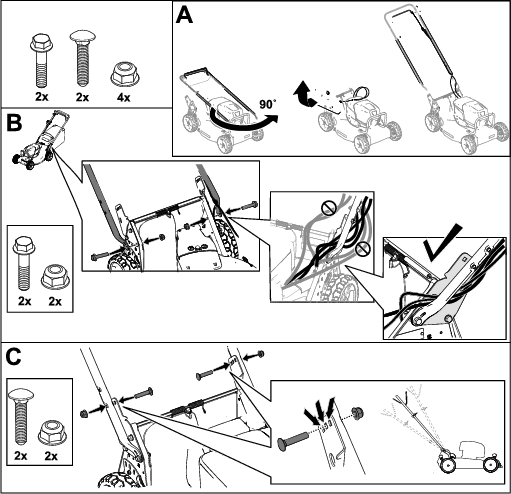

Monte el manillar inferior como se muestra en la Figura 5.

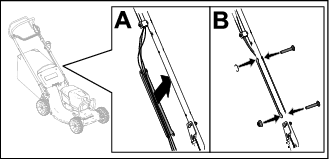

Figura 5

1. Contratuerca con arandela prensada (5/16")
2. Arandela curva
3. Conjunto de manillar superior
4. Manillar inferior
5. Perno (5/16" x 1¾")

Está disponible una selección de aperos y accesorios homologados por Toro que se pueden utilizar con la máquina a fin de potenciar y aumentar sus prestaciones. Póngase en contacto con su Servicio Técnico Autorizado o con su distribuidor autorizado Toro, o visite www.Toro.com para obtener una lista de todos los aperos y accesorios homologados.

Para asegurar un rendimiento óptimo y mantener la certificación de seguridad de la máquina, utilice solamente piezas y accesorios genuinos Toro. Las piezas de repuesto y los accesorios de otros fabricantes podrían ser peligrosos.

Si la máquina es nueva, si no avanza automáticamente o si tiene tendencia a avanzar lentamente, ajuste el cable de la transmisión.

1. Lleve la máquina a una superficie pavimentada al aire libre, cerca de un muro sólido, para evitar que la máquina se mueva hacia adelante mientras el motor está encendido.

2. Coloque la máquina con los neumáticos delanteros contra la pared.

   Note: Asegúrese de que la zona está bien ventilada y libre de residuos que pudieran ser arrojados por la máquina.

3. Arranque el motor; consulte Arranque de la máquina.

4. Tire de la barra de autopropulsión hasta el manillar.

   Note: Las ruedas deben empezar a girar justo cuando la barra de autopropulsión toque el manillar.

5. Apague el motor.

6. Si es necesario ajustar la máquina, siga uno de estos procedimientos:

   • Si las ruedas no giran al apretar la barra de autopropulsión, la correa de transmisión está demasiado floja. Gire el mando de control de la transmisión de las ruedas (Figura 22) una vuelta en el sentido de las agujas del reloj y repita los pasos 3 a 5.



     Figura 22

     1. Mando de control de la transmisión de las ruedas

   • Si las ruedas giran antes de apretar del todo la barra de autopropulsión, la correa de transmisión está demasiado apretada. Gire el mando de control de la transmisión de las ruedas (Figura 22) una vuelta en el sentido contrario a las agujas del reloj y repita los pasos 3 a 5.

7. Si la correa de tracción es nueva, gire el pomo de ajuste del cable de la transmisión una vuelta más en sentido horario, porque la correa se estirará durante el periodo de rodaje.

   Note: Puede saltarse este paso si la correa está usada.

Siegue siempre con la cuchilla afilada. Una cuchilla afilada corta limpiamente sin desgarrar o picar las hojas de hierba.

1. Apague la máquina y espere a que se detengan todas las piezas en movimiento.

2. Retire la batería; consulte Cómo retirar la batería de la máquina.

3. Coloque la maquina sobre el costado, como se muestra en la Figura 23.



   Figura 23

   1. Cuchilla
   2. Acelerador
   3. Perno y arandela de freno de la cuchilla

Inspección de la cuchilla

Intervalo de mantenimiento y servicio	Procedimiento de mantenimiento
Cada vez que se utilice o diariamente	Inspeccione periódicamente las cuchillas de la segadora para asegurarse de que no están desgastadas ni dañadas.

Examine cuidadosamente la cuchilla para asegurarse de que está afilada y para detectar cualquier desgaste, sobre todo en la reunión entre la parte plana y la parte curva de la cuchilla (Figura 24A). Puesto que la arena y cualquier material abrasivo pueden desgastar el metal que conecta las partes curva y plana de la cuchilla, compruebe la cuchilla antes de utilizar la máquina. Si observa una hendidura o desgaste (Figura 24B y Figura 24C), cambie la cuchilla; consulte Cómo retirar la cuchilla.

Figura 24

1. Vela
2. Parte plana de la cuchilla
3. Desgaste
4. Formación de una hendidura

Note: Para obtener el mejor rendimiento, instale una cuchilla nueva antes de que empiece la temporada de siega. Durante el año, lime cualquier imperfección con el fin de mantener el filo de corte.

Peligro

Una cuchilla desgastada o dañada puede romperse y podría salir despedido hacia usted u otra persona un trozo de la cuchilla, lo que puede provocar lesiones personales graves o la muerte.

• Inspeccione periódicamente las cuchillas, para asegurarse de que no están desgastadas ni dañadas.

• Sustituya cualquier cuchilla que esté desgastada o dañada.

Inspección del acelerador

Intervalo de mantenimiento y servicio	Procedimiento de mantenimiento
Cada vez que se utilice o diariamente	Inspeccione el acelerador en busca de señales de desgaste o daños.

Inspeccione cuidadosamente el acelerador en busca de señales de desgaste excesivo (Figura 25). Puesto que la arena y los materiales abrasivos pueden desgastar el metal (sobre todo en la zona 2 de la Figura 25), compruebe el acelerador antes de utilizar la máquina. Si observa que la pestaña del acelerador tiene el borde afilado debido al desgaste, o si hay una grieta, sustituya el acelerador.

Figura 25

1. Acelerador
2. Zona de desgaste
3. Pestaña
4. Grieta

Advertencia

Un acelerador desgastado o dañado puede romperse, y un trozo del acelerador podría ser arrojado hacia usted u otra persona, provocando lesiones personales graves o la muerte.

• Inspeccione el acelerador periódicamente en busca de desgaste o daños.

• Sustituya el acelerador si está desgastado o dañado.

Cómo afilar la cuchilla

Intervalo de mantenimiento y servicio	Procedimiento de mantenimiento
Cada 50 horas	Afile o cambie la cuchilla.Revísela con más frecuencia si se desafila con rapidez en condiciones duras o de mucha arena.

Lime el borde superior de la cuchilla para mantener el ángulo de corte original (Figura 26A) y el radio interior del filo de corte (Figura 26B). La cuchilla permanece equilibrada si se retira la misma cantidad de material de ambos filos de corte.

Figura 26

1. Afile la cuchilla con este ángulo solamente.
2. Mantenga el radio original aquí.

1. Retire las ruedas traseras y limpie cualquier suciedad de la zona de la rueda y de los engranajes.



   Figura 28

   1. Engranajes

2. Después de la limpieza, aplique una pequeña cantidad de compuesto antigripante a los engranajes.

Note: Si utiliza la máquina en condiciones extremas, una limpieza más frecuente de las ruedas aumentará la vida útil de los engranajes.

Note: Para evitar dañar las juntas de cojinete, no utilice un pulverizador de agua de alta presión sobre los cojinetes.

Important: Después de retirarla, cubra los terminales de la batería con cinta adhesiva de servicio pesado. No intente destruir o desmontar la batería ni intente retirar cualquiera de los componentes de la misma.

Póngase en contacto con las autoridades municipales o con su distribuidor autorizado Toro si desea más información sobre cómo reciclar la batería de forma responsable.
