Máy cắt cỏ Greensmaster® Flex™ 1018 và 1021

Tuyên bố từ chối trách nhiệm và thông tin quy định
Sản phẩm này tuân thủ tất cả các chỉ thị liên quan của Châu Âu; để biết thông tin chi tiết, vui lòng xem tờ Tuyên bố Tuân thủ (DOC) tách riêng áp dụng cho sản phẩm.
Việc sử dụng hoặc vận hành động cơ trên bất kỳ vùng đất nào có rừng cây, bụi rậm hoặc cỏ bao phủ là hành vi vi phạm Mục 4442 hoặc 4443 của Bộ luật Tài nguyên Công California, trừ khi động cơ được trang bị bộ ngăn tia lửa, theo định nghĩa ở Mục 4442, được bảo trì trong trạng thái hoạt động hiệu quả, hoặc động cơ được chế tạo, trang bị và bảo trì để phòng cháy.
Sách hướng dẫn sử dụng động cơ kèm theo cung cấp thông tin liên quan đến Cơ quan Bảo vệ Môi trường (EPA) Hoa Kỳ và Quy định Kiểm soát Khí thải của California về các hệ thống khí thải, bảo trì và bảo hành. Có thể đặt hàng thay thế thông qua nhà sản xuất động cơ.
Để vận hành máy ở độ cao 1.500 m so với mực nước biển, cần phải có máy phản lực ở độ cao lớn. Tham khảo hướng dẫn sử dụng động cơ Honda của bạn.

CALIFORNIA

Dự luật 65

Theo Tiểu bang California, khí thải động cơ từ sản phẩm này có chứa các hóa chất gây ung thư, dị tật bẩm sinh, và tác hại khác cho sinh sản.

Sử dụng sản phẩm này có thể khiến phơi nhiễm với hóa chất mà theo Tiểu bang California là gây ung thư, dị tật bẩm sinh, hoặc tác hại khác cho sinh sản.

Chứng nhận khả năng tương thích điện từ
Nếu máy này được trang bị thiết bị viễn tin, hãy tham khảo nhà phân phối Toro được ủy quyền của bạn để biết hướng dẫn kích hoạt thiết bị.
Nội địa: Thiết bị này tuân thủ Phần 15 của Quy tắc FCC. Việc vận hành tuân theo hai điều kiện sau: (1) Thiết bị này không được gây ra can nhiễu có hại và (2) thiết bị này phải chấp nhận mọi can nhiễu có thể thu được, bao gồm cả can nhiễu có thể gây ra hoạt động không mong muốn.
FCC ID: OF7RTS24
IC: 3575A-RTS24
Thiết bị này đã được thử nghiệm và nhận thấy tuân thủ trong giới hạn đối với thiết bị kỹ thuật số Loại B, theo phần 15 của Quy tắc FCC. Những giới hạn này được thiết kế để cung cấp khả năng bảo vệ hợp lý chống lại nhiễu có hại trong lắp đặt dân dụng. Thiết bị này tạo ra, sử dụng và có thể bức xạ năng lượng tần số vô tuyến và nếu không được lắp đặt và sử dụng theo hướng dẫn, có thể gây nhiễu có hại cho liên lạc vô tuyến. Tuy nhiên, không thể bảo đảm là can nhiễu sẽ không xảy ra trong quá trình lắp đặt cụ thể. Nếu thiết bị này gây nhiễu cho quá trình thu sóng vô tuyến hoặc truyền hình, có thể được xác định bằng cách tắt và bật thiết bị, người dùng được khuyến khích cố gắng kết nối nhiễu bằng một hoặc nhiều biện pháp sau:
  • Định hướng lại hoặc di dời ăng-ten thu.
  • Tăng phân cách giữa thiết bị và bộ thu.
  • Kết nối thiết bị vào ổ cắm trên mạch khác với mạch mà bộ thu được kết nối.
  • Tham khảo ý kiến ​​của đại lý hoặc kỹ thuật viên vô tuyến/tivi có kinh nghiệm để được trợ giúp.
Argentina
Ma-rốc
AGREE PAR L’ANRT MAROC
Numéro d’agrément: MR00003613ANRT2024
Date d’agrément: 22/08/2024
Úc

­Tuyên bố từ chối trách nhiệm và thông tin quy định
­Giới thiệu
­Mục đích sử dụng
­Nhận trợ giúp
­Quy ước thủ công
­An toàn
­Thông tin tổng quát về mức độ an toàn
­Nhãn mác an toàn và hướng dẫn
­Thiết lập
­Cân chỉnh và lắp đặt Dao xoắn
­Lắp đặt Bánh xe Vận chuyển
­Lắp đặt Giỏ đựng cỏ
­Điều chỉnh Tốc độ Động cơ
­Điều chỉnh Bu lông Chốt cho Bộ điều chỉnh Độ cao Tay cầm
­Cài đặt vị trí tang kéo
­Product Overview
­Điều khiển
­Nút điều khiển Động cơ
­Thông số kỹ thuật
­Bộ gá/Phụ kiện
­Vận hành
­Trước khi vận hành
­An toàn Trước khi Vận hành
­Thực hiện Bảo trì Hàng ngày
­Nhiên liệu
­Điều chỉnh Khoảng cách Xén
­Trong khi vận hành
­An toàn Trong khi Vận hành
­Khởi động Động cơ

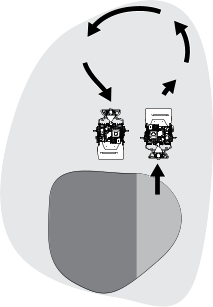

­Tổng quan về cắt cỏ
­Mũi cắt cỏ
­Tắt Động cơ
­Sau khi vận hành
­An toàn Sau Vận hành
­Vận hành máy sau khi cắt cỏ
­Tắt truyền động
­Vận chuyển Máy
­Lắp đặt Bánh xe Vận chuyển
­Vận chuyển Máy bằng Bánh xe Vận chuyển
­Tháo Bánh xe Vận chuyển
­Vận chuyển Máy
­Bảo trì
­An toàn Bảo trì
­Lịch bảo trì đề xuất
­Danh sách Kiểm tra Bảo trì Hàng ngày
­Quy trình trước khi bảo trì
­Chuẩn bị Máy để Bảo trì
­Bảo trì động cơ
­An toàn Động cơ
­Thông số kỹ thuật của Dầu Động cơ
­Kiểm tra Mức Dầu Động cơ
­Thay Dầu Động cơ
­Bảo dưỡng Bộ lọc Khí
­Bảo dưỡng Bugi
­Bảo trì nút điều khiển
­Điều chỉnh Cáp Kéo
­Điều chỉnh Phanh Chân/Phanh Tay
­Điều chỉnh Cáp Điều khiển Guồng xoắn
­Điều chỉnh Cáp Tiết lưu
­Bảo trì Dao xoắn
­An toàn Lưỡi cắt
­Lắp đặt Dao xoắn
­Tháo Dao xoắn
­Thông tin mài bột đá
­Bảo quản
­An toàn khi Cất giữ
­Bảo quản Máy




Giới thiệu


Mục đích sử dụng

Đây là máy cắt cỏ đẩy tay, có lưỡi cắt theo guồng xoắn, được thiết kế để nhân viên vận hành chuyên nghiệp sử dụng trong các tình huống ứng dụng mang tính thương mại. Máy chủ yếu được thiết kế để cắt cỏ trên sân cỏ được bảo dưỡng tốt. Việc sử dụng sản phẩm này cho các mục đích khác với mục đích sử dụng ban đầu có thể gây nguy hiểm cho bạn và những người xung quanh.
Hãy đọc kỹ thông tin này để tìm hiểu cách vận hành và bảo trì sản phẩm đúng cách cũng như để tránh gây thương tích và hư hỏng sản phẩm. Bạn là người chịu trách nhiệm vận hành sản phẩm đúng cách và an toàn.

Nhận trợ giúp

Graphic
G406957
Hãy truy cập www.Toro.com để xem các tài liệu hướng dẫn về an toàn và vận hành sản phẩm, thông tin về phụ kiện, trợ giúp tìm đại lý hoặc đăng ký sản phẩm của bạn.
Bất cứ khi nào bạn cần dịch vụ, phụ tùng Torochính hãng hoặc thông tin bổ sung, vui lòng chuẩn bị sẵn mẫu máy, số sê-ri của sản phẩm và liên hệ với Đại lý Dịch vụ được Ủy quyền hoặc Dịch vụ Khách hàng Toro. Những con số này được đặt trên tấm biển số sê-ri trên sản phẩm của bạn . Hãy viết các số vào khoảng trống cho sẵn.
Quan trọng

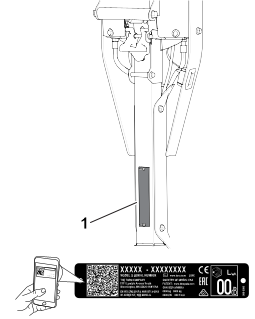

Bạn có thể sử dụng thiết bị di động để quét mã QR trên nhãn dán có số sê-ri (nếu được trang bị) để truy cập thông tin về bảo hành, phụ tùng và các sản phẩm khác.

Số kiểu model:
Số Sê-ri:

Quy ước thủ công

Hướng dẫn sử dụng này xác định các nguy cơ tiềm ẩn và chứa các thông báo an toàn được nhận biết bằng ký hiệu cảnh báo an toàn báo hiệu nguy cơ có thể gây chấn thương nghiêm trọng hoặc tử vong nếu bạn không tuân theo các biện pháp phòng ngừa được khuyến nghị.
Graphic
G405934
Hướng dẫn sử dụng này sử dụng 2 từ sau để nêu bật thông tin. Các chú ý quan trọng về thông tin cơ học đặc biệt và Lưu ý đều nhấn mạnh thông tin chung mà bạn cần đặc biệt lưu tâm.




An toàn


Thông tin tổng quát về mức độ an toàn

Sản phẩm này có thể cắt cụt tay, chân và là máy dễ bị xê dịch.
  • Hãy đọc và hiểu nội dung của Hướng dẫn Vận hành này trước khi khởi động máy.
  • Tập trung tuyệt đối trong khi vận hành máy. Tránh bị phân tâm vào bất kỳ hoạt động nào khác; nếu không, bạn có thể gây chấn thương cho bản thân hoặc gây thiệt hại về tài sản.
  • Không để tay hoặc chân của bạn gần các bộ phận đang chuyển động của máy.
  • Không vận hành máy khi tất cả các bộ phận bảo vệ và các thiết bị bảo vệ an toàn khác không ở đúng vị trí và không hoạt động bình thường trên máy.
  • Không để những người xung quanh và trẻ em lại gần khu vực vận hành. Tuyệt đối không để trẻ em vận hành máy.
  • Tắt động cơ, rút chìa khoá (nếu được trang bị) và chờ cho tất cả chuyển động dừng lại trước khi rời khỏi vị trí vận hành. Để máy nguội trước khi điều chỉnh, bảo dưỡng, vệ sinh hoặc cất giữ.
Việc sử dụng hoặc bảo trì máy không đúng cách có thể dẫn đến chấn thương. Để giảm nguy cơ chấn thương, hãy tuân thủ hướng dẫn an toàn này và luôn chú ý đến ký hiệu cảnh báo an toàn Image, cụ thể là Thận trọng, Cảnh báo hoặc Nguy hiểm – hướng dẫn an toàn cá nhân. Việc không tuân thủ hướng dẫn này có thể dẫn đến chấn thương cá nhân hoặc tử vong.

Nhãn mác an toàn và hướng dẫn

Người vận hành có thể dễ dàng nhìn thấy các nhãn mác và hướng dẫn an toàn được đặt gần bất kỳ khu vực nào có thể xảy ra nguy hiểm. Hãy thay thế bất kỳ nhãn mác nào bị hỏng hoặc bị thiếu.
Phần Decal: 120-9570
Graphic
s_decal120-9570
  1.  Cảnh báo – tránh xa các bộ phận đang chuyển động, giữ tất cả bộ phận bảo vệ và tấm chắn ở đúng vị trí.
Phần Decal: 130-8322

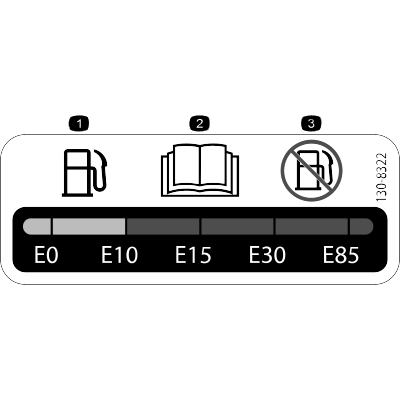

Graphic
s_decal130-8322
  1.  Chỉ sử dụng nhiên liệu có nồng độ cồn theo thể tích dưới 10%.
  2.  Đọc Hướng dẫn Vận hành để biết thêm thông tin về nhiên liệu.
  3.  Không sử dụng nhiên liệu có nồng độ cồn theo thể tích lớn hơn 10%.
Phần Decal: 133-8062
Graphic
s_decal133-8062
Phần Decal: 138-1589
Graphic
s_decal138-1589
  1.  Bật guồng xoắn.
  2.  Tắt guồng xoắn.
Phần Decal: 138-1644
Graphic
s_decal138-1644
  1.  Xoay tay cầm để bật.
  2.  Khi máy ở vị trí Số 0, hãy xoay tay cầm để tắt.
  3.   Điều khiển truyền động
Phần Decal: 138-2138
Graphic
s_decal138-2138
  1.  Khói độc hoặc khí độc, nguy cơ bị ngạt thở – không vận hành động cơ trong không gian kín.
  2.  Nguy cơ cháy nổ – tắt động cơ trước khi đổ thêm nhiên liệu; cấm lửa, ngọn lửa trần hoặc hút thuốc khi đổ thêm nhiên liệu.
  3.  Cảnh báo – tắt động cơ và ngắt xăng trước khi rời khỏi máy.
  4.  Cảnh báo – ngắt kết nối dây bugi trước khi tiến hành bảo trì.
  5.  Nguy cơ bề mặt nóng – không chạm vào bề mặt nóng.
  6.  Chú ý – đọc Hướng dẫn Vận hành để biết thông tin về nạp bình nhiên liệu.
Phần Decal: 138-5532
Graphic
s_decal138-5532
  1. Kéo lên để nhả phanh.
  2. Kéo xuống để nhấn phanh.
  3. Phanh tay – khóa
  4. Phanh tay – mở khóa
  5. Cảnh báo – đọc Hướng dẫn Vận hành.
  6. Cảnh báo – không vận hành máy trừ khi đã được đào tạo.
  7. Cảnh báo – đeo thiết bị bảo vệ thính giác.
  8. Nguy cơ đồ vật bị văng ra – không để người xung quanh đứng gần.
  9. Cảnh báo – tránh xa các bộ phận đang chuyển động; giữ tất cả bộ phận bảo vệ và tấm chắn ở đúng vị trí.
  10. Không kéo máy.
Phần Decal: 138-5533
Graphic
s_decal138-5533
  1.  Điều khiển lực kéo – nhấn cần điều khiển lực kéo xuống rồi kéo đến tay cầm.
Phần Decal: 138-5534
Graphic
s_decal138-5534
  1.  Chậm
  2.  Nhanh




Thiết lập


Cân chỉnh và lắp đặt Dao xoắn

Các bộ phận cần thiết
1
Dao xoắn (vui lòng đặt hàng riêng; liên hệ với nhà phân phối Toro được ủy quyền của bạn)
1
Ống lục giác
1
Lò xo
1
Vòng đai

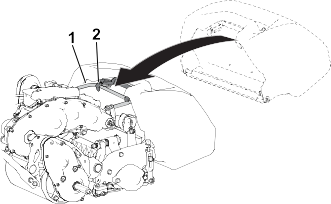

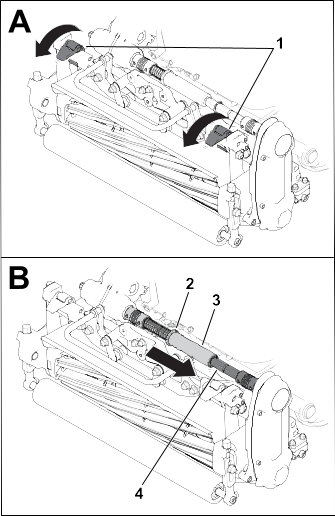

  1. Cân chỉnh dao cắt theo thiết lập mà bạn mong muốn; tham khảo Hướng dẫn Vận hành dao xoắn.
    2. Graphic
    G404684

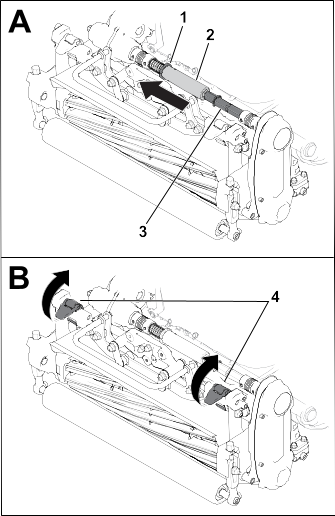

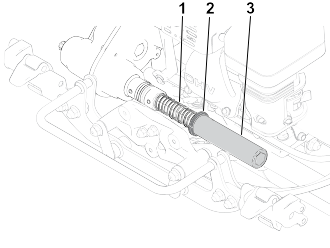

  2. Lắp đặt lò xo , vòng đai và ống lục giác vào trục khớp nối truyền động.
  3. Lắp dao xoắn vào máy.

Lắp đặt Bánh xe Vận chuyển

Bạn có thể mua Bộ bánh xe vận chuyển tùy chọn (Model 04123); vui lòng liên hệ với nhà phân phối Toro được ủy quyền của bạn.
  1. Đảm bảo lốp xe được bơm căng vừa đủ từ 0,83 đến 1,03 bar.
  2. Di chuyển chân chống đến vị trí Bảo bưỡng bánh xe vận chuyển.
    3. Graphic
    G406965

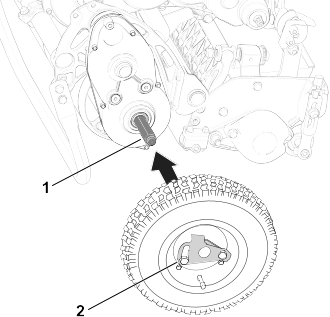

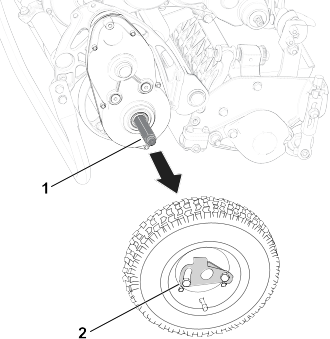

  3. Trượt bánh xe lên trục .
  4. Xoay móc kẹp khoá bánh xe ra khỏi tâm bánh xe, để bánh xe trượt xa hơn lên trục.
  5. Xoay bánh xe qua lại cho đến khi bánh xe trượt hoàn toàn lên trục và móc kẹp khoá được cố định trong rãnh trên đòn trục.
  6. Lặp lại quy trình ở mặt đối diện của máy.
  7. Cẩn thận hạ máy xuống khỏi chân chống.

Lắp đặt Giỏ đựng cỏ

Các bộ phận cần thiết
1
Giỏ đựng cỏ

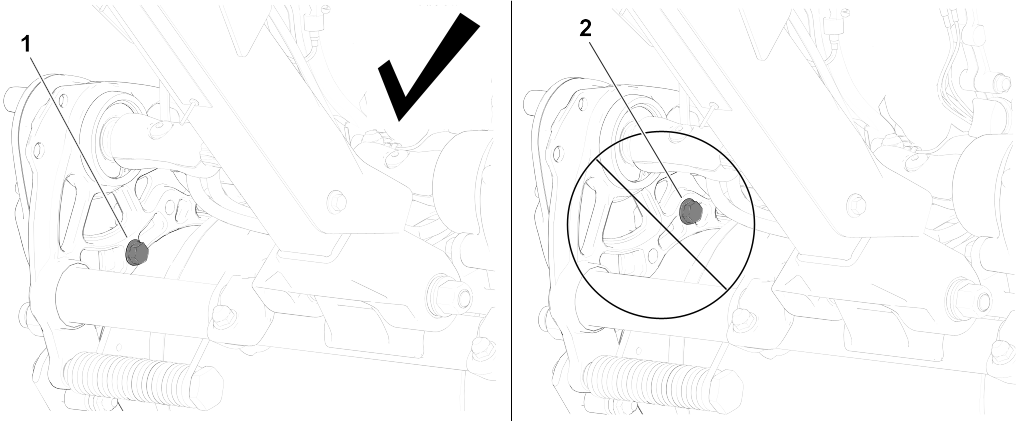

Quan trọng
Graphic
G404688

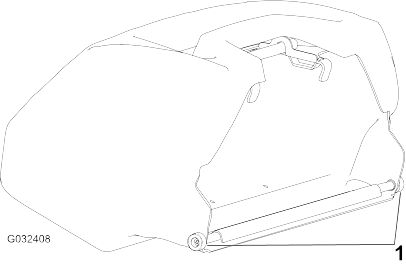

Nếu giỏ bị rơi, hãy kiểm tra các điểm tiếp xúc của cần điều khiển góc nghiêng ở gần miệng dưới của giỏ xem có bị hư hỏng không. Nắn thẳng các điểm tiếp xúc trước khi sử dụng giỏ.
Sử dụng giỏ khi các điểm tiếp xúc của cần điều khiển góc nghiêng bị cong có thể khiến giỏ và dao xoắn tiếp xúc với nhau, gây ra tiếng ồn không mong muốn và/hoặc làm hỏng giỏ và dao xoắn.

  1. Nắm chặt tay cầm giỏ.
  2. Hướng miệng giỏ vào giữa các tấm bên của dao xoắn và trên con lăn phía trước.
    3. Graphic
    G404689
  3. Lắp móc giỏ lên trên vòng trên khung .

Điều chỉnh Tốc độ Động cơ

Chỉ dành cho các quốc gia tuân thủ CE hoặc UKCA
1
Nhãn mác CE/UKCA
Nếu bạn sử dụng máy ở một quốc gia tuân thủ tiêu chuẩn CE hoặc UKCA, hãy đáp ứng các quy định về tiếng ồn bằng cachs thực hiện các bước sau:
  1. Điều chỉnh tốc độ động cơ chạy rỗi cao theo các thông số kỹ thuật sau:
    • Máy 1018: 3.000 vòng/phút
    • Máy 1021 và 1026: 3.150 vòng/phút
    2. Graphic
    G420687

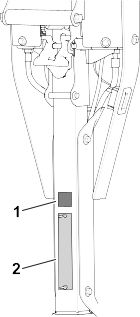

  2. Lắp nhãn mác CE/UKCA vào bên dưới tấm biển số sê-ri .

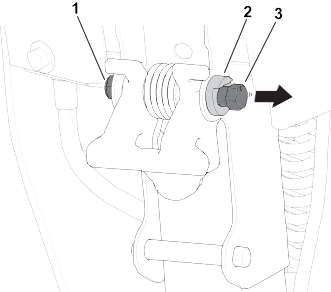

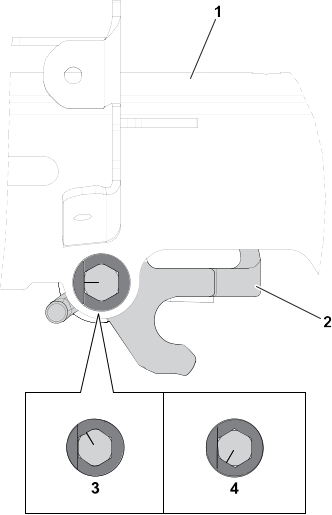

Điều chỉnh Bu lông Chốt cho Bộ điều chỉnh Độ cao Tay cầm

Nếu bộ điều chỉnh độ cao tay cầm không song song với kết cấu hàn bộ thu gom phía trên, hãy thực hiện các bước sau để điều chỉnh bu lông:
    Graphic
    G440770

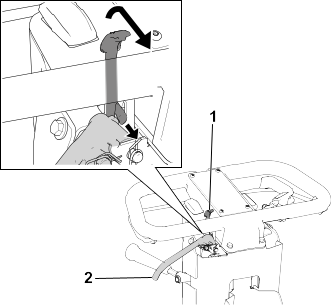

  1. Nới lỏng đai ốc trên bu lông chốt để đầu bu lông có thể di chuyển tự do ngay bên ngoài chốt chặn trục .
    Lưu ý: Bạn có thể tạo áp lực lên lò xo của bộ điều chỉnh độ cao tay cầm để giảm lực căng trên bu lông.
    2. Graphic
    G440771
  2. Xoay bu lông theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ để điều chỉnh góc vào hoặc ra của bộ điều chỉnh độ cao tay cầm . Bộ điều chỉnh độ cao tay cầm phải song song với kết cấu hàn bộ thu gom phía trên .
  3. Siết chặt đai ốc trên bu lông chốt sao cho vị trí bu lông mới được siết chặt trên chốt chặn trục.

Cài đặt vị trí tang kéo

Máy này sử dụng khung tiêu chuẩn được sử dụng trên nhiều model có cài đặt dành cho cả vị trí Thấp và Cao. Không sử dụng vị trí Cao với model này vì sẽ dẫn đến hiệu suất cắt kém.
Graphic
G404691

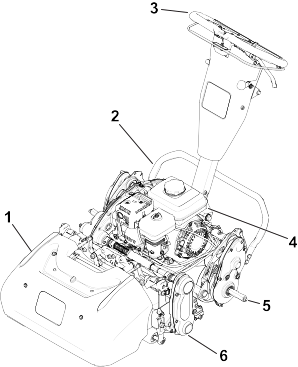

Product Overview


Graphic
G406963
  1.  Giỏ đựng cỏ
  2.  Chn chống
  3.  Tay cầm
  4.  Bnh nhin liệu
  5.  Trục bnh xe vận chuyển
  6.  Dao xoắn

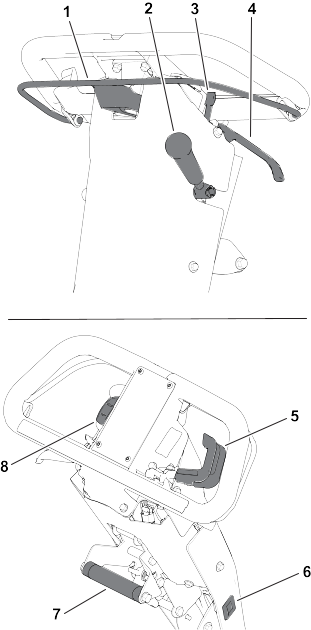

Điều khiển
Graphic
G406959
  1. Cần ly hợp
  2. Cần truyền động của dao xoắn
  3. Chốt phanh tay
  4. Cần phanh chn
  5. Cần điều khiển tiết lưu
  6. Đồng hồ đo giờ
  7. Tay cầm hỗ trợ nng
  8. Cng tắc Bật/Tắt

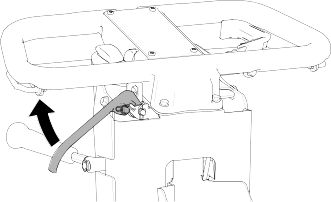

Cần Ly hợp
Sử dụng cần ly hợp để gài hoặc nhả truyền động kéo.
  • Bật truyền động kéo : Kéo lên và giữ thanh này vào tay cầm.
  • Ngắt truyền động kéo : Nhả thanh này.

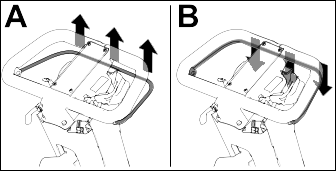

Graphic
G404693

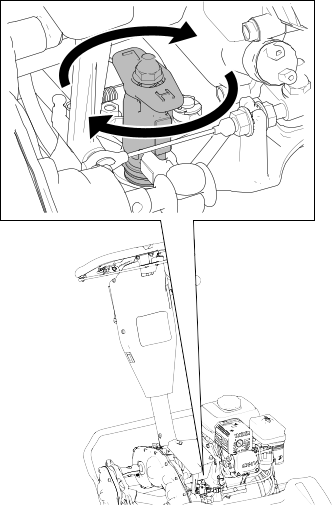

Điều khiển tốc độ guồng xoắn
Graphic
G404695
Sử dụng núm điều khiển tốc độ guồng xoắn để bật điều chỉnh tốc độ guồng xoắn.
  • Tốc độ guồng xoắn cao: Xoay núm sao cho “H�? trên núm được hướng về phía trước của máy.
  • Tốc độ guồng xoắn thấp: Xoay núm sao cho “L�? trên núm được hướng về phía trước của máy.

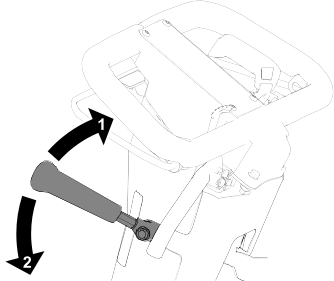

Cần Điều khiển Tiết lưu
Graphic
G404697
  • Giảm tốc độ động cơ : Xoay cần lên.
  • Tăng tốc độ động cơ : Xoay cần xuống.
Công tắc Bật/Tắt
Graphic
G404698
  • Khởi động động cơ : Nhấn phần trên của công tắc.
  • Tắt động cơ : Nhấn phần dưới của công tắc.

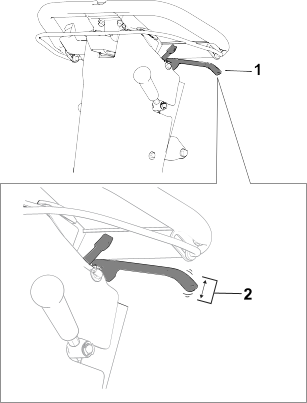

Cần phanh chân
Graphic
G404699
Kéo cần phanh sửa chữa về phía tay cầm để giảm tốc độ hoặc dừng máy.
Chốt Phanh tay

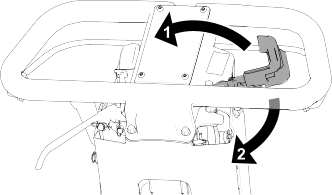

Graphic
G404700
  • Bật phanh đỗ : Xoay chốt phanh đỗ về phía bạn trong khi bật cần phanh sửa chữa.
  • Tắt phanh đỗ : Kéo cần phanh sửa chữa về phía tay cầm.

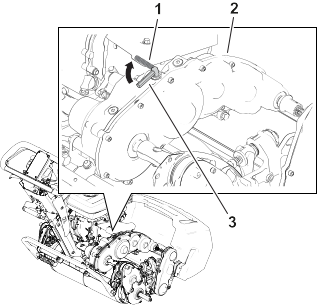

Cần Truyền động của Dao xoắn
Graphic
G404701
Sử dụng cần truyền động của dao xoắn để bật hoặc tắt dao xoắn khi gài cần ly hợp.
  • Bật dao xoắn : Di chuyển cần xuống.
  • Tắt dao xoắn : Di chuyển cần lên.
Đồng hồ đo giờ
Đồng hồ đo giờ ghi lại tổng thời gian chạy của động cơ để hỗ trợ lên lịch bảo trì thường xuyên.
Bộ điều chỉnh Độ cao Tay cầm
Graphic
G404702
Kéo lên bộ điều chỉnh độ cao tay cầm và nâng hoặc hạ chiều cao tay cầm xuống vị trí vận hành thoải mái.

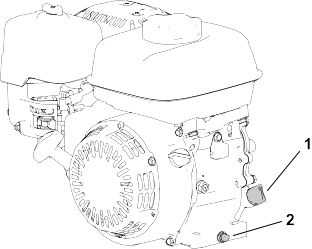

Nút điều khiển Động cơ
Graphic
G404703
  1. Cần bướm gió
  2. Van ngắt nhiên liệu
  3. Tay cầm cần khởi động
Cần Bướm gió
Graphic
G404704
  1.  Bật bướm gió trước khi khởi động động cơ nguội.
  2.  Tắt bướm gió khi động cơ còn nóng.

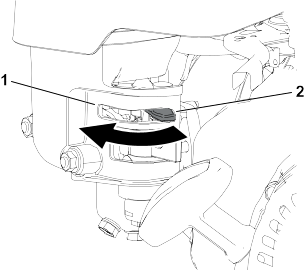

Van Ngắt Nhiên liệu
Hãy đóng van ngắt nhiên liệu khi không sử dụng máy trong khoảng vài ngày, trong quá trình vận chuyển đến và đi từ địa điểm làm việc, hoặc khi máy đang đỗ bên trong tòa nhà.
Graphic
G404705
  1.  Đóng
  2.  Mở
Tay cầm Cần khởi động
Kéo tay cầm cần khởi động giật lùi để khởi động động cơ.

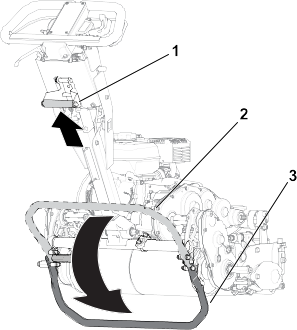

Chân chống
Sử dụng chân chống khi bạn lắp đặt hoặc tháo bánh xe vận chuyển hoặc dao xoắn.
Graphic
G406964
Thận trọng
Máy nặng và có thể gây căng cơ lưng nếu nâng không đúng cách.
Tì chân của bạn vào chân chống và chỉ sử dụng tay cầm hỗ trợ nâng để nâng máy lên. Bạn có thể bị thương nếu cố gắng nâng máy lên trên chân chống bằng bất kỳ cách nào khác.

  • Vị trí bảo dưỡng bánh xe vận chuyển:
    Để sử dụng chân chống để lắp đặt bánh xe vận chuyển, hãy đặt chân của bạn lên chân chống trong khi kéo lên và kéo lại về phía tay cầm hỗ trợ nâng.
  • Vị trí cất giữ :
    1. Giữ chân của bạn trên chân chống trong khi hạ tang kéo xuống đất.
    2. Bỏ chân khỏi chân chống để có khoảng không cho chân chống thu về vị trí Xếp gọn.

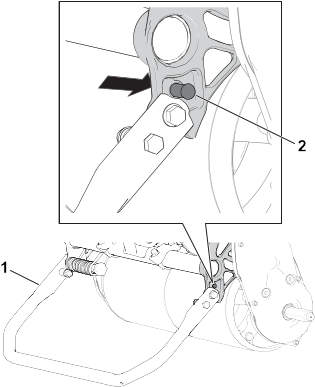

  • Vị trí bảo dưỡng dao xoắn :
    Để máy không bị lật ngược khi tháo dao xoắn, hãy hạ thấp chân chống và đẩy chốt lò xo ra để giữ chân chống ở đúng vị trí.
Graphic
G404706
  1.  Chân chống – vị trí Làm việc với Dao xoắn
  2.  Chốt lò xo
Thông số kỹ thuật
Lưu ý: Thông số kỹ thuật và thiết kế có thể được thay đổi mà không cần phải thông báo.

Mẫu máy 04850
Mẫu máy 04860
Chiều rộng
84 cm
91 cm
Trọng lượng khô*
84 kg
86 kg
Bề rộng cắt
46 cm
53 cm
Độ cao mặt cắt
Tham khảo Hướng dẫn Vận hành dao xoắn của bạn.
Kẹp
Phụ thuộc vào tốc độ guồng xoắn và vị trí ròng rọc truyền động guồng xoắn.
Tốc độ động cơ
Chạy rỗi thấp: 1.900 ± 100 vòng/phút; Chạy rỗi cao: 3.450 ± 100 vòng/phút
Tốc độ cắt cỏ
3,2 km/giờ đến 5,6 km/giờ
Tốc độ vận chuyển
8,5 km/giờ
*Chỉ dành cho bộ kéo. Tham khảo Hướng dẫn Vận hành dao xoắn để biết trọng lượng của mỗi dao xoắn.

Bộ gá/Phụ kiện

Lựa chọn bộ gá và phụ kiện Toro đã được phê duyệt và có sẵn để sử dụng với máy nhằm nâng cao và mở rộng khả năng của máy. Hãy liên hệ với Đại lý Dịch vụ được Ủy quyền hoặc nhà phân phối Toro được ủy quyền của bạn hoặc truy cập www.Toro.com để xem danh sách tất cả các bộ gá và phụ kiện đã được phê duyệt.
Để đảm bảo hiệu suất tối ưu và tiếp tục được chứng nhận an toàn cho máy, chỉ sử dụng các phụ tùng và phụ kiện thay thế Toro chính hãng.




Vận hành


Trước khi vận hành

An toàn Trước khi Vận hành
Thông tin tổng quát về mức độ an toàn
  • Tuyệt đối không cho phép trẻ em hoặc người chưa được đào tạo thực hiện việc vận hành hoặc bảo trì máy. Quy định địa phương có thể hạn chế độ tuổi của người vận hành. Chủ sở hữu là người chịu trách nhiệm đào tạo tất cả các nhân viên vận hành và thợ máy.
  • Làm quen với cách vận hành thiết bị an toàn, các biện pháp kiểm soát áp dụng đối với người vận hành và biển báo an toàn.
  • Tắt máy, rút chìa khoá (nếu được trang bị) và chờ cho tất cả chuyển động dừng lại trước khi rời khỏi vị trí vận hành. Để máy nguội trước khi điều chỉnh, bảo dưỡng, vệ sinh hoặc cất giữ.
  • Biết cách dừng máy và tắt máy nhanh.
  • Kiểm tra nút điều khiển khi có mặt người vận hành, công tắc an toàn và thiết bị bảo vệ an toàn đã được gắn và hoạt động bình thường chưa. Không vận hành máy trừ khi những thiết bị trên hoạt động bình thường.
  • Kiểm tra khu vực bạn sẽ sử dụng máy và loại bỏ tất cả các đồ vật mà có thể bị văng ra từ máy.
An toàn Nhiên liệu
  • Cần hết sức cẩn thận khi xử lý nhiên liệu. Nhiên liệu dễ cháy và hơi nhiên liệu dễ gây nổ.
  • Dập tắt tất cả thuốc lá, xì gà, tẩu thuốc và các nguồn phát lửa khác.
  • Chỉ sử dụng bình chứa nhiên liệu đã được phê duyệt.
  • Không tháo nắp nhiên liệu hoặc đổ thêm nhiên liệu vào bình khi động cơ đang chạy hoặc đang nóng.
  • Không đổ thêm hoặc xả nhiên liệu trong không gian kín.
  • Không cất giữ máy hoặc bình chứa nhiên liệu ở nơi có ngọn lửa trần, tia lửa hoặc đèn đánh lửa, chẳng hạn như trên máy nước nóng hoặc thiết bị khác.
  • Nếu bạn đổ tràn nhiên liệu, đừng cố khởi động động cơ; tránh tạo ra nguồn phát lửa cho đến khi nhiên liệu bay hơi hết.
  • Không đổ đầy bình chứa bên trong xe hoặc trên sàn xe tải hoặc sàn xe moóc có lớp lót nhựa. Luôn đặt bình chứa trên mặt đất, cách xa xe trước khi đổ đầy.
  • Tháo thiết bị khỏi xe tải hoặc xe moóc và nạp nhiên liệu khi đặt trên mặt đất. Nếu điều kiện không cho phép, hãy nạp nhiên liệu cho thiết bị bằng bình chứa di động thay vì từ đầu phun của máy phân phối nhiên liệu.
  • Giữ cho đầu phun tiếp xúc với vành của bình nhiên liệu hoặc bình chứa nhiên liệu đang hoạt động cho đến khi đổ nhiên liệu xong.
Thực hiện Bảo trì Hàng ngày
Trước khi khởi động máy mỗi ngày, hãy thực hiện các quy trình Mỗi Lần sử dụng/Hàng ngày được liệt kê trong Lịch bảo trì.
Nhiên liệu
Thông số Kỹ thuật Nhiên liệu
Dung tích
2,0 L (0,59 US gallon)
Loại
Xăng không pha chì
Chỉ số octan tối thiểu
87 (Hoa Kỳ) hoặc 91 (chỉ số octan nghiên cứu; bên ngoài Hoa Kỳ)
Etanol
Không hơn 10% theo thể tích
Metanol
Không có
MTBE (metyl butyl ete bậc ba)
Dưới 15% theo thể tích
Dầu
Không đổ thêm vào nhiên liệu
Chỉ sử dụng nhiên liệu sạch, mới (dưới 30 ngày tuổi) từ nguồn uy tín.
Quan trọng
Để giảm sự cố khởi động, hãy đổ thêm chất ổn định/điều hòa nhiên liệu vào nhiên liệu mới theo chỉ dẫn của nhà sản xuất chất ổn định/điều hòa nhiên liệu.

Đổ đầy Bình Nhiên liệu
    Graphic
    G404710

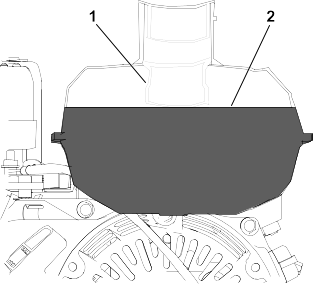

  1. Làm sạch xung quanh nắp bình nhiên liệu và tháo nắp ra khỏi bình.
    2. Graphic
    G404711
  2. Đổ thêm nhiên liệu được đề xuất đến mức đầy (nghĩa là đến vạch dưới cùng của đồng hồ đo nhiên liệu ) trong bình nhiên liệu.
    Quan trọng
    Không đổ đầy bình trên mức này.

  3. Lắp đặt nắp bình nhiên liệu và lau sạch nhiên liệu bị tràn.
Điều chỉnh Khoảng cách Xén
  1. Xác định khoảng cách xén thích hợp trên mỗi bảng sau:
    Khoảng cách Xén
    Tốc độ Guồng xoắn
    Vị trí ròng rọc
    Dao xoắn
    8 lưỡi
    11 lưỡi
    14 lưỡi
    Thấp
    Thấp
    7,3 mm
    5,3 mm
    4,2 mm
    Thấp
    Cao
    6,1 mm
    4,4 mm
    3,5 mm
    Cao
    Thấp
    5,9 mm
    4,3 mm
    3,4 mm
    Cao
    Cao
    5,0 mm
    3,6 mm
    2,8 mm
  2. Điều chỉnh điều khiển tốc độ guồng xoắn thành cài đặt Cao hoặc Thấp khi cần thiết.
  3. Đặt ròng rọc truyền động guồng xoắn trên dao xoắn đến vị trí Cao hoặc Thấp khi cần thiết; tham khảo Hướng dẫn Vận hành dao xoắn của bạn.

Trong khi vận hành

An toàn Trong khi Vận hành
Thông tin tổng quát về mức độ an toàn
  • Chủ sở hữu/người vận hành có thể ngăn chặn và chịu trách nhiệm về những tai nạn có thể gây chấn thương cá nhân hoặc thiệt hại về tài sản.
  • Mặc quần áo phù hợp, bao gồm bảo vệ mắt; quần dài; giày dép chắc chắn, chống trơn trượt; và bảo vệ thính giác. Buộc tóc nếu tóc dài và không mặc quần áo rộng hoặc đeo trang sức lỏng lẻo.
  • Không vận hành máy khi bị ốm, mệt mỏi hoặc đang chịu ảnh hưởng của các chất có cồn, chất gây nghiện.
  • Tập trung tuyệt đối trong khi vận hành máy. Tránh bị phân tâm vào bất kỳ hoạt động nào khác; nếu không, bạn có thể gây chấn thương cho bản thân hoặc gây thiệt hại về tài sản.
  • Trước khi khởi động máy, hãy đảm bảo tất cả bộ phận truyền động đều ở vị trí số 0, phanh tay đã được gài và bạn đang ở vị trí vận hành.
  • Không để những người xung quanh và trẻ em lại gần khu vực vận hành. Nếu bắt buộc phải có người làm cùng, hãy thận trọng và đảm bảo giỏ đựng cỏ đã được lắp trên máy.
  • Chỉ vận hành máy khi có tầm nhìn tốt để tránh các hố hoặc nguy cơ tiềm ẩn.
  • Không vận hành máy khi có nguy cơ bị sét đánh.
  • Cẩn thận khi cắt trên cỏ ướt. Bước chân không chắc chắn có thể gây tai nạn trượt ngã.
  • Giữ tay và chân tránh xa dao xoắn.
  • Quan sát phía sau và phía dưới trước khi lùi lại để đảm bảo đường đi thông suốt.
  • Cẩn thận khi đến gần góc khuất, bụi rậm, cây cối hoặc các vật thể khác có thể che khuất tầm nhìn của bạn.
  • Dừng dao xoắn bất cứ khi nào bạn không cắt cỏ.
  • Tắt bộ phận truyền động của dao xoắn và tắt máy trước khi điều chỉnh độ cao cắt.
  • Tuyệt đối không chạy động cơ ở không gian khép kín nơi khí thải không thoát ra được.
  • Tuyệt đối không để máy chạy khi không có người giám sát.
  • Trước khi bạn rời khỏi vị trí của người vận hành, hãy làm như sau:
    • Đỗ máy trên bề mặt bằng phẳng.
    • Tắt (các) dao xoắn.
    • Gài phanh tay.
    • Tắt máy và rút chìa khoá (nếu được trang bị).
    • Chờ cho tất cả chuyển động dừng lại.
  • Tắt máy trước khi đổ sạch giỏ.
  • Không chạm vào động cơ, bộ triệt tiếng ồn hoặc ống xả khi động cơ đang chạy hoặc ngay sau khi động cơ tắt vì những khu vực này có thể nóng đến mức gây bỏng.
  • Tắt máy và tắt bộ phận truyền động của dao xoắn trong các trường hợp sau:
    • Trước khi đổ nhiên liệu
    • Trước khi dọn quang chướng ngại vật
    • Trước khi tháo giỏ đựng cỏ
    • Trước khi kiểm tra, vệ sinh hoặc bảo trì dao xoắn
    • Sau khi va chạm vào vật thể lạ hoặc nếu xảy ra rung động bất thường. Kiểm tra dao xoắn xem có hư hỏng không và sửa chữa trước khi khởi động và vận hành máy
    • Trước khi rời khỏi vị trí vận hành
  • Chỉ sử dụng phụ kiện và bộ phận gắn kèm đã được The Toro® Company phê duyệt.
An toàn trên Dốc
  • Dốc là yếu tố chính liên quan đến tai nạn mất kiểm soát và lật xe, có thể dẫn đến chấn thương nặng hoặc tử vong. Bạn là người chịu trách nhiệm vận hành dốc an toàn. Cần phải hết sức thận trọng khi vận hành máy trên bất kỳ độ dốc nào. Trước khi sử dụng máy trên dốc, hãy thực hiện như sau:
    • Xem lại và hiểu hướng dẫn về dốc trong sách hướng dẫn và trên máy.
    • Đánh giá các điều kiện của địa điểm làm việc trong ngày để xác định xem dốc có an toàn để vận hành máy hay không. Sử dụng cách suy xét dựa trên thực tế và phán đoán sáng suốt khi thực hiện đánh giá này. Những thay đổi về địa hình, chẳng hạn như độ ẩm, có thể nhanh chóng ảnh hưởng đến việc máy vận hành trên dốc.
  • Vận hành ngang dốc, tuyệt đối không vận hành theo chiều lên và xuống. Tránh vận hành trên dốc quá dốc hoặc ẩm ướt. Bước chân không chắc chắn có thể gây tai nạn trượt ngã.
  • Nhận biết những mối nguy hiểm ở chân dốc. Không vận hành máy gần dốc thẳng đứng, mương, bờ kè, nước hoặc các mối nguy hiểm khác. Máy có thể bị lật đột ngột nếu bánh xe đi qua mép hoặc mép bị sập. Giữ khoảng cách an toàn giữa máy và mọi mối nguy hiểm. Sử dụng công cụ cầm tay để vận hành trong những khu vực này.
  • Tránh khởi động, dừng hoặc quay máy trên dốc. Tránh thay đổi tốc độ hoặc hướng đi đột ngột; hãy rẽ chậm và từ từ.
  • Không vận hành máy trong bất kỳ điều kiện nào khi nghi ngờ có vấn đề về lực kéo, lái hoặc độ ổn định. Lưu ý rằng việc vận hành máy trên cỏ ướt, ngang dốc hoặc xuống dốc có thể làm mất lực kéo của máy. Mất lực kéo đến bộ phận truyền động có thể dẫn đến trượt, mất phanh và mất lái. Máy có thể trượt ngay cả khi bạn dừng bộ phận truyền động.
  • Loại bỏ hoặc đánh dấu các chướng ngại vật như mương, hố, vệt lún, chỗ lồi, đá hoặc các nguy cơ tiềm ẩn khác. Cỏ cao có thể che khuất chướng ngại vật. Địa hình không bằng phẳng có thể làm lật máy.
  • Nếu bạn mất kiểm soát máy, hãy bước ra khỏi hướng di chuyển của máy.
  • Luôn gài số cho máy khi xuống dốc. Không tắt máy để lao theo đà khi xuống dốc (chỉ áp dụng cho các thiết bị truyền động bằng bánh răng).
Khởi động Động cơ
Lưu ý: Đảm bảo dây bugi đã được lắp đặt trên bugi.
  1. Đảm bảo cần truyền động kéo ở vị trí số 0.
  2. Đảm bảo van ngắt nhiên liệu đang mở
  3. Di chuyển công tắc Bật/Tắt tới vị trí Bật.
  4. Sử dụng cần điều khiển tiết lưu để tăng tốc độ động cơ.
  5. Di chuyển cần bướm gió đến giữa vị trí Bướm gió và Chạy khi khởi động động cơ nguội.
    Lưu ý: Có thể không cần bướm gió khi khởi động động cơ nóng.
  6. Kéo tay cầm cần khởi động ra cho đến khi gài khớp cưỡng bức, sau đó kéo mạnh để khởi động động cơ.
    Quan trọng
    Không kéo dây đến mức tối đa hoặc buông tay cầm cần khởi động khi dây được kéo ra; dây có thể bị đứt hoặc cụm recoil (giật lùi) có thể bị hư hỏng.

  7. Di chuyển cần bướm gió đến vị trí Chạy khi động cơ nóng lên.
Tổng quan về cắt cỏ
  1. Vận chuyển máy đến khu vực vận hành.
  2. Khởi động động cơ, thiết đặt cần tiết lưu ở tốc độ thấp, nhấn tay cầm xuống để nâng dao xoắn lên, và bật truyền động kéo để di chuyển máy lên vòng đai hoặc mặt cỏ.
  3. Dừng máy trên vòng đai.
  4. Sử dụng cần truyền động của dao xoắn để bật dao xoắn, tăng tốc độ cần tiết lưu đến khi máy di chuyển ở tốc độ mong muốn, gài truyền động kéo để di chuyển máy lên mặt cỏ, hạ dao xoắn hướng xuống mặt đất và bắt đầu cắt cỏ.

Mũi cắt cỏ

Quan trọng
Cỏ xén hoạt động như chất bôi trơn khi cắt cỏ. Vận hành dao xoắn quá mức mà không có cỏ xén có thể làm hỏng dao xoắn.

  • Cắt cỏ theo hướng thẳng tiến lui trên mặt cỏ.
  • Tránh cắt cỏ theo hình tròn hoặc quay máy trên khu vực cỏ để tránh bị mài mòn.
    • Graphic
    G404724
  • Quay máy ra khỏi mặt cỏ bằng cách nâng guồng xoắn cắt (đẩy tay cầm xuống) và thực hiện thao tác quay hình giọt nước trên tang kéo.
  • Cắt cỏ ở tốc độ đi bộ bình thường. Tốc độ nhanh chỉ tiết kiệm được một chút thời gian nhưng chất lượng cắt cỏ kém hơn.
    • Graphic
    G404728
  • Để giúp duy trì đường cắt thẳng trên mặt cỏ và giữ cho máy ở cách một khoảng bằng nhau so với mép của đường cắt trước đó, hãy sử dụng các sọc kẻ căn chỉnh trên giỏ .
Tắt Động cơ
  1. Nhả cần ly hợp.
  2. Di chuyển cần điều khiển tiết lưu đến vị trí Chậm.
  3. Di chuyển công tắc Bật/Tắt đến vị trí Tắt.
  4. Đóng van ngắt nhiên liệu trước khi cất giữ hoặc vận chuyển máy

Sau khi vận hành

An toàn Sau Vận hành
Thông tin tổng quát về mức độ an toàn
  • Tắt máy, rút chìa khoá (nếu được trang bị) và chờ cho tất cả chuyển động dừng lại trước khi rời khỏi vị trí vận hành. Để máy nguội trước khi điều chỉnh, bảo dưỡng, vệ sinh hoặc cất giữ.
  • Phủi sạch cỏ và các mảnh vụn trên máy để giúp ngăn ngừa hoả hoạn. Lau sạch dầu hoặc nhiên liệu bị tràn.
  • Để máy nguội trước khi cất máy vào bất kỳ lớp vỏ nào.
  • Không cất giữ máy hoặc bình chứa nhiên liệu ở nơi có ngọn lửa trần, tia lửa hoặc đèn đánh lửa, chẳng hạn như trên máy nước nóng hoặc trên thiết bị khác.
  • Giảm tốc độ thiết lập cho van tiết lưu trước khi tắt động cơ và tắt van ngắt nhiên liệu (nếu được trang bị) sau khi cắt cỏ.
Vận hành máy sau khi cắt cỏ
  1. Lái máy ra khỏi mặt cỏ, nhấn tay cầm xuống để nâng dao xoắn lên, nhả cần ly hợp, tắt dao xoắn và tắt động cơ.
  2. Tháo giỏ đựng cỏ và đổ hết cỏ xén ra khỏi giỏ.
  3. Lắp đặt giỏ đựng cỏ vào máy và vận chuyển máy đến nơi cất giữ.
Tắt truyền động
  1. Bạn có thể tắt truyền động của tang để cho phép thao tác với máy. Tắt truyền động khi bạn cần di chuyển máy mà không cần khởi động (ví dụ: thực hiện bảo trì trong khu vực kín). Trước khi vận hành máy, hãy đảm bảo bạn đã bật truyền động.
    Graphic
    G404730
    1. Cần bật lực kéo – vị trí Tắt
    2. Hộp số truyền động
    3. Cần bật lực kéo – vị trí Bật

Vận chuyển Máy

Lắp đặt Bánh xe Vận chuyển
Bạn có thể mua Bộ bánh xe vận chuyển tùy chọn (Model 04123); vui lòng liên hệ với nhà phân phối Toro được ủy quyền của bạn.
  1. Đảm bảo lốp xe được bơm căng vừa đủ từ 0,83 đến 1,03 bar.
  2. Di chuyển chân chống đến vị trí Bảo bưỡng bánh xe vận chuyển.
    3. Graphic
    G406965
  3. Trượt bánh xe lên trục .
  4. Xoay móc kẹp khoá bánh xe ra khỏi tâm bánh xe, để bánh xe trượt xa hơn lên trục.
  5. Xoay bánh xe qua lại cho đến khi bánh xe trượt hoàn toàn lên trục và móc kẹp khoá được cố định trong rãnh trên đòn trục.
  6. Lặp lại quy trình ở mặt đối diện của máy.
  7. Cẩn thận hạ máy xuống khỏi chân chống.
Vận chuyển Máy bằng Bánh xe Vận chuyển
Sử dụng bánh xe vận chuyển để vận chuyển máy trên quãng đường ngắn hơn.
  1. Lắp bánh xe vận chuyển.
  2. Đảm bảo nút điều khiển truyền động kéo và guồng xoắn ở vị trí Số 0.
  3. Khởi động động cơ và đặt điều khiển van tiết lưu thành Chậm.
  4. Lật phía trước của máy lên và từ từ bật truyền động kéo.
  5. Điều chỉnh cần tiết lưu để vận hành máy cắt cỏ ở tốc độ trên mặt đất như mong muốn và vận chuyển máy tới điểm đến mong muốn.
Tháo Bánh xe Vận chuyển
  1. Nhả cần ly hợp, sử dụng cần điều khiển tiết lưu để giảm tốc độ động cơ rồi tắt động cơ.
  2. Di chuyển chân chống đến vị trí Bảo bưỡng bánh xe vận chuyển.
    3. Graphic
    G409803
  3. Tháo các bánh xe vận chuyển bằng cách đẩy móc kẹp khoá bánh xe ra khỏi trục .
  4. Cẩn thận hạ máy xuống khỏi chân chống bằng cách đẩy từ từ về phía trước hoặc nâng giá đỡ tay cầm bên dưới lên để chân chống đàn hồi về vị trí Cất giữ.
Vận chuyển Máy
Sử dụng xe moóc để vận chuyển máy trên quãng đường dài. Thận trọng khi chất và dỡ máy lên xe moóc.
Lưu ý: Bạn có thể sử dụng xe moóc Trans Pro Toro để vận chuyển máy. Để biết hướng dẫn về cách chất lên xe moóc, vui lòng tham khảo Hướng dẫn Vận hành xe moóc của bạn.
  1. Cẩn thận điều khiển máy chạy lên xe moóc.
  2. Tắt động cơ, gài phanh tay và vặn van nhiên liệu về vị trí Tắt.
    Quan trọng
    Không chạy động cơ khi đang vận chuyển trên xe moóc vì có thể gây hư hỏng máy.

  3. Sử dụng ram dốc có chiều rộng tối đa để chất máy vào xe moóc hoặc xe tải.
  4. Cố định máy vào xe moóc một cách chắc chắn.




Bảo trì


Cảnh báo
Không bảo trì máy đúng cách có thể khiến hệ thống máy sớm bị hỏng, dẫn đến khả năng gây hại cho bạn hoặc những người xung quanh.
Giữ cho máy được bảo trì tốt và trong trạng thái hoạt động tốt như được chỉ ra trong hướng dẫn này.
Lưu ý: Xác định các mặt bên trái và bên phải của máy từ vị trí vận hành bình thường.
Quan trọng
Không nghiêng máy ở góc lớn hơn 25°. Nghiêng máy lớn hơn 25° sẽ khiến dầu rò rỉ vào buồng đốt và/hoặc nhiên liệu rò rỉ khỏi nắp bình nhiên liệu.

Quan trọng
Tham khảo hướng dẫn sử dụng động cơ để biết thêm các quy trình bảo trì.


An toàn Bảo trì

  • Trước khi bạn rời khỏi vị trí của người vận hành, hãy làm như sau:
    • Đỗ máy trên bề mặt bằng phẳng.
    • Di chuyển cần tiết lưu đến vị trí chạy rỗi thấp.
    • Tắt (các) dao xoắn.
    • Đảm bảo lực kéo ở vị trí tự do.
    • Gài phanh tay.
    • Tắt máy và rút chìa khoá (nếu được trang bị).
    • Chờ cho tất cả chuyển động dừng lại.
  • Để các bộ phận của máy nguội trước khi tiến hành bảo trì.
  • Nếu có thể, không thực hiện bảo trì trong khi máy đang chạy. Tránh xa các bộ phận đang chuyển động.
  • Nếu bắt buộc phải cho động cơ chạy để thực hiện điều chỉnh bảo trì, hãy giữ tay, chân, quần áo và mọi bộ phận cơ thể tránh xa dao xoắn, các bộ gá và bất kỳ bộ phận đang chuyển động nào. Người xung quanh phải tránh xa.
  • Phủi sạch cỏ và các mảnh vụn trên dao xoắn, bộ phận truyền động, bộ triệt tiếng ồn, màn làm mát và động cơ để giúp ngăn ngừa hoả hoạn. Lau sạch dầu hoặc nhiên liệu bị tràn.
  • Giữ tất cả các bộ phận ở tình trạng hoạt động tốt. Thay thế tất cả các phụ tùng và nhãn mác bị mòn, hư hỏng hoặc còn thiếu. Siết chặt tất cả các phần cứng để đảm bảo máy ở trong tình trạng hoạt động an toàn.
  • Thường xuyên kiểm tra các bộ phận của bộ hứng cỏ và thay thế khi cần thiết.
  • Để đảm bảo máy hoạt động an toàn, tối ưu, chỉ sử dụng các phụ tùng thay thế Toro chính hãng. Các phụ tùng thay thế do các nhà sản xuất khác sản xuất có thể gây nguy hiểm và việc sử dụng chúng có thể làm mất hiệu lực bảo hành của sản phẩm.
  • Nếu cần sửa chữa lớn hoặc nếu cần hỗ trợ, vui lòng liên hệ với nhà phân phối Toro được ủy quyền.
Lịch bảo trì đề xuất
Khoảng cách thời gian bảo dưỡng bảo trì
Quy trình bảo trì
Số Bộ phận
Số lượng
Mô tả
Sau 20 giờ đầu tiên
38280
1
Dầu động cơ cao cấp 10w30—Chai (946 ml hoặc 32 fl oz)
121-6393
1
Dầu động cơ cao cấp 10w30—Thùng (18,9 L hoặc 5 US gallon)
121-6392
1
Dầu động cơ cao cấp 10w30—Tang (208,2 L hoặc 55 US gallon)
Trước mỗi lần sử dụng hoặc hàng ngày
-
-
-
-
-
-
Cứ 50 giờ một lần
-
-
-
Cứ 100 giờ một lần
38280
1
Dầu động cơ cao cấp 10w30—Chai (946 ml hoặc 32 fl oz)
121-6393
1
Dầu động cơ cao cấp 10w30—Thùng (18,9 L hoặc 5 US gallon)
121-6392
1
Dầu động cơ cao cấp 10w30—Tang (208,2 L hoặc 55 US gallon)
-
1
Bugi; lấy từ Honda
Cứ 300 giờ một lần
-
1
Bộ phận giấy lọc; lấy từ Honda
-
1
Bugi; lấy từ Honda
Hàng năm
-
-
-
Danh sách Kiểm tra Bảo trì Hàng ngày
Sao chép trang này để sử dụng thường xuyên.
Mục Kiểm tra Bảo trì
Trong tuần:
Thứ Hai
Thứ Ba
Thứ Tư
Thứ Năm
T6
Thứ Bảy
Chủ Nhật
Kiểm tra hoạt động của cần khoá phanh.
Kiểm tra mức nhiên liệu.
Kiểm tra mức dầu động cơ.
Kiểm tra bộ lọc khí.
Làm sạch các cánh tản nhiệt làm mát động cơ.
Kiểm tra tiếng ồn bất thường của động cơ.
Kiểm tra tiếng ồn bất thường khi vận hành.
Kiểm tra điều chỉnh tiếp xúc giữa guồng xoắn và dao bụng.
Kiểm tra điều chỉnh độ cao cắt.
Đánh lại lớp sơn bị hỏng.
Vệ sinh máy.
Ghi chú về Khu vực Cần Quan tâm
Người thực hiện kiểm tra:
Mục
Ngày
Thông tin

Quy trình trước khi bảo trì

Chuẩn bị Máy để Bảo trì
Cảnh báo
Khi bạn đang bảo trì hoặc hiệu chỉnh máy, người khác vẫn có thể khởi động động cơ. Vô tình khởi động động cơ có thể khiến bạn hoặc những người xung quanh khác bị thương nghiêm trọng.
Hãy nhả cần ly hợp, gài phanh tay và rút dây ra khỏi bugi trước khi tiến hành bảo trì. Đồng thời, gạt dây sang một bên để dây không vô tình tiếp xúc với bugi.

  1. Đỗ máy trên bề mặt bằng phẳng.
  2. Tắt động cơ.
  3. Gài phanh tay.
  4. Chờ cho tất cả các bộ phận chuyển động dừng lại và để động cơ nguội trước khi bảo dưỡng, cất giữ hoặc sửa chữa.
    5. Graphic
    G404844
  5. Ngắt kết nối dây bugi .

Bảo trì động cơ

An toàn Động cơ
  • Không thay đổi tốc độ bộ điều khiển hoặc chạy quá tốc độ của động cơ.
  • Chạy động cơ khô hoặc xả nhiên liệu bằng bơm tay; tuyệt đối không dùng ống xi-phông để hút nhiên liệu. Nếu bạn phải xả bình nhiên liệu, hãy thực hiện ở ngoài trời.
Thông số kỹ thuật của Dầu Động cơ
Dung tích cacte:
0,56 L (19 fl oz )
Loại dầu:
SJ theo phân loại API về sau.
Độ nhớt của dầu:

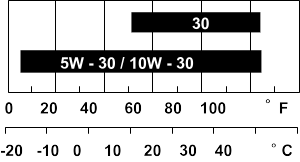

Chọn độ nhớt của dầu theo nhiệt độ môi trường trong bảng dưới đây.
Lưu ý: Dầu đa năng (5W-30 và 10W-30) làm tăng mức tiêu thụ dầu. Kiểm tra mức dầu động cơ thường xuyên hơn khi bạn sử dụng những loại dầu này.
Graphic
G404892
Kiểm tra Mức Dầu Động cơ
Thời điểm lý tưởng để kiểm tra mức dầu động cơ là khi động cơ nguội hoặc trước khi bạn khởi động động cơ trong ngày. Nếu bạn đã chạy động cơ, hãy để dầu chảy ngược xuống bình hứng dầu trong ít nhất 10 phút trước khi kiểm tra mức dầu động cơ.
  1. Tắt động cơ và chờ tất cả các bộ phận chuyển động dừng lại.
  2. Đặt máy sao cho động cơ cân bằng và làm sạch khu vực xung quanh ống nạp dầu .
    Graphic
    G404893

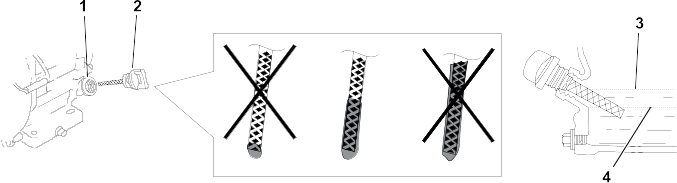

  3. Lấy que thăm ra bằng cách xoay ngược chiều kim đồng hồ.
  4. Rút que thăm và lau sạch phần đầu.
  5. Đưa toàn bộ que thăm vào ống nạp dầu, nhưng không vặn theo đường ren vào.
  6. Rút que thăm ra và kiểm tra mức dầu động cơ.
  7. Nếu mức dầu động cơ không chính xác, hãy đổ thêm hoặc xả bớt dầu để điều chỉnh mức.
    Lưu ý: Nếu mức dầu bằng hoặc thấp hơn vạch thấp trên que thăm, chỉ đổ thêm đủ dầu quy định để nâng mức dầu đến vạch giới hạn trên (mép dưới của lỗ nạp dầu).
Thay Dầu Động cơ
Cảnh báo
Dầu có thể vẫn còn nóng sau khi động cơ vừa chạy và việc tiếp xúc với dầu nóng có thể gây chấn thương cá nhân nghiêm trọng.
Tránh tiếp xúc với dầu nóng của động cơ khi bạn xả dầu.

  1. Tắt động cơ và chờ tất cả các bộ phận chuyển động dừng lại.
    2. Graphic
    G404894
  2. Đặt máng hứng dưới nút xả để hứng dầu.
  3. Tháo nút xả, vòng đệm và que thăm .
  4. Điều chỉnh vị trí của động cơ sao cho dầu chảy ra khỏi động cơ.
  5. Khi dầu đã xả hết, hãy di chuyển động cơ đến vị trí cân bằng và lắp nút xả cùng vòng đệm mới.
    Lưu ý: Thải bỏ dầu đã sử dụng tại trung tâm tái chế được chứng nhận.
  6. Từ từ đổ dầu vào lỗ nạp dầu cho đến khi đầy đúng mức.
  7. Đảm bảo dầu ở đúng mức trên que thăm.
  8. Vặn que thăm theo đường ren vào lỗ nạp dầu.
  9. Lau sạch dầu bị tràn.
  10. Nối dây vào bugi.
Bảo dưỡng Bộ lọc Khí
Quan trọng
Không vận hành động cơ mà không có cụm lọc khí; động cơ sẽ bị hư hỏng nghiêm trọng.

  1. Tắt động cơ và chờ tất cả các bộ phận chuyển động dừng lại.
    2. Graphic
    G404895

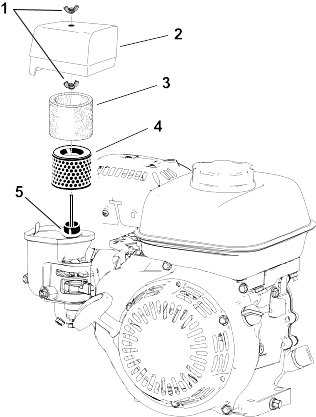

  2. Tháo đai ốc có tai cố định nắp bộ lọc khí .
  3. Tháo nắp bộ lọc khí.
    Quan trọng
    Đảm bảo không có bụi bẩn hoặc mảnh vụn rơi từ nắp bộ lọc khí vào đế.

  4. Tháo bộ phận xốp và bộ phận giấy ra khỏi đế.
  5. Tháo bộ phận xốp ra khỏi bộ phận giấy.
  6. Kiểm tra các bộ phận xốp và giấy; thay thế nếu các bộ phận bị hư hại hoặc quá bẩn.
  7. Làm sạch bộ phận giấy bằng cách đập nhẹ để bụi bẩn rơi ra.
    Quan trọng
    Không cố loại bỏ bụi bẩn khỏi bộ phận giấy bằng bàn chải; lực chải sẽ đẩy bụi bẩn bám vào các sợi giấy. Thay thế bộ phận này nếu đã đập nhưng bụi bẩn vẫn còn.

  8. Làm sạch bộ phận xốp bằng nước xà phòng ấm hoặc dung môi không cháy.
    Quan trọng
    Không sử dụng xăng để làm sạch bộ phận xốp vì có thể gây nguy cơ cháy hoặc nổ.

  9. Rửa sạch và làm khô bộ phận xốp hoàn toàn.
  10. Lau sạch bụi bẩn trên đế và nắp bằng giẻ ẩm.
    Quan trọng
    Đảm bảo bụi bẩn và mảnh vụn không lọt vào ống dẫn khí dẫn đến bộ chế hòa khí.

  11. Lắp đặt các bộ phận của bộ lọc khí và đảm bảo chúng được đặt đúng vị trí. Lắp đặt đai ốc có tai ở dưới.
  12. Lắp đặt nắp và lắp đặt đai ốc có tai ở trên để cố định.
Bảo dưỡng Bugi
Sử dụng bugi NGK BPR6ES hoặc tương đương.
  1. Tắt động cơ và chờ tất cả các bộ phận chuyển động dừng lại.
  2. Làm sạch phần xung quanh bugi.
  3. Tháo bugi ra khỏi đầu xy-lanh.
    Quan trọng
    Thay thế nếu bugi bị nứt, tắc hoặc bẩn. Không phun cát, cạo hay làm sạch các điện cực vì động cơ có thể bị hỏng do sạn lọt vào xy-lanh.

    4. Graphic
    G404896
  4. Đặt khe hở trên bugi thành 0,7 đến 0,8 mm (0,028 đến 0,031 inch).
  5. Cẩn thận dùng tay để lắp đặt bugi (tránh vặn chéo đường ren) cho đến khi có cảm giác chặt tay.
  6. Siết chặt bugi thêm 1/2 vòng nếu còn mới; nếu không, hãy siết chặt thêm 1/8 đến 1/4 vòng.
    Quan trọng
    Bugi lỏng có thể trở nên rất nóng và làm hỏng động cơ; siết quá chặt bugi có thể làm hỏng đường ren trong đầu xy-lanh.

  7. Nối dây vào bugi.

Bảo trì nút điều khiển

Điều chỉnh Cáp Kéo
Điều chỉnh cáp kéo sao cho khe hở giữa đĩa ma sát và đĩa ép là 1,1 mm.

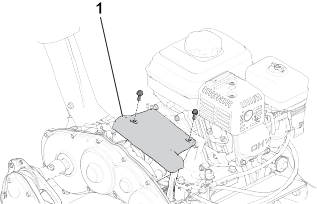

  1. Tháo nắp ly hợp để tiếp cận đĩa ma sát và đĩa ép.
    Graphic
    G404910

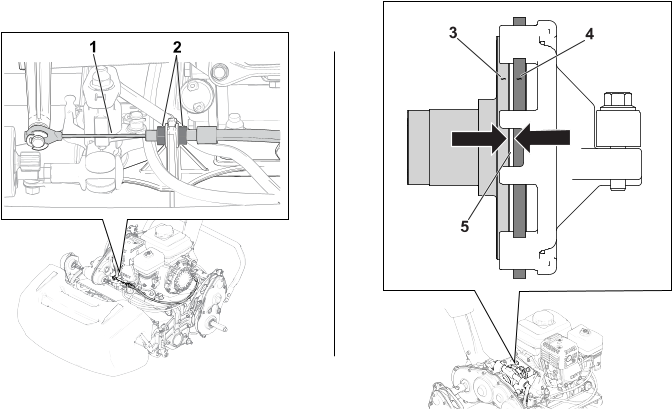

  2. Nới lỏng các đai ốc hãm và điều chỉnh cáp kéo sao cho khe hở giữa đĩa ma sát và đĩa ép là 1,1 mm (0,045 inch).
    Graphic
    G404911
Điều chỉnh Phanh Chân/Phanh Tay
Điều chỉnh phanh chân/phanh tay nếu phanh bị trượt trong khi vận hành.
  1. Nhả phanh tay.
    2. Graphic
    G404912
  2. Đo độ dịch chuyển tự do ở đầu tay cầm phanh tay .
    Độ dịch chuyển tự do của tay cầm phải từ 12,7 đến 25,4 mm (0,50 đến 1 inch) . Nếu độ dịch chuyển tự do không nằm trong giới hạn này, hãy chuyển sang bước sau đâ để điều chỉnh cáp phanh .
    3. Graphic
    G404913
  3. Thực hiện các bước sau để điều chỉnh độ căng của cáp phanh:
    • Để tăng độ căng của cáp, hãy nới lỏng đai ốc hãm phía trước cáp và siết chặt đai ốc hãm phía sau . Lặp lại bước trước đó và điều chỉnh độ căng nếu cần.
    • Để giảm độ căng của cáp, hãy nới lỏng đai ốc hãm phía sau và siết chặt đai ốc hãm phía trước cáp . Lặp lại bước trước đó và điều chỉnh độ căng nếu cần.
Điều chỉnh Cáp Điều khiển Guồng xoắn
Điều chỉnh cáp điều khiển guồng xoắn để loại bỏ độ chùng còn lại.
    Graphic
    G404914
  1. Di chuyển núm điều khiển tốc độ guồng xoắn đến vị trí tốc độ guồng xoắn cao.
  2. Nới lỏng đai ốc hãm phía sau và siết chặt đai ốc hãm phía trước .
Điều chỉnh Cáp Tiết lưu
Điều chỉnh Tốc độ Động cơ Chạy rỗi Thấp
  1. Để máy trên bề mặt bằng phẳng và gài phanh tay.
  2. Đảm bảo động cơ ở nhiệt độ hoạt động bình thường.
  3. Khởi động động cơ và sử dụng cần điều khiển tiết lưu để giảm tốc độ động cơ xuống mức chạy rỗi thấp.
  4. Sử dụng đồng hồ đo vòng quay để quan sát tốc độ động cơ chạy rỗi thấp.
    Phạm vi lý tưởng cho chế độ chạy rỗi thấp là 1.800 đến 2.000 vòng/phút.

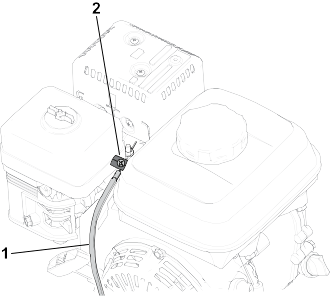

    5. Graphic
    G404915

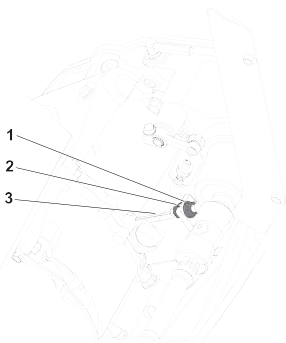

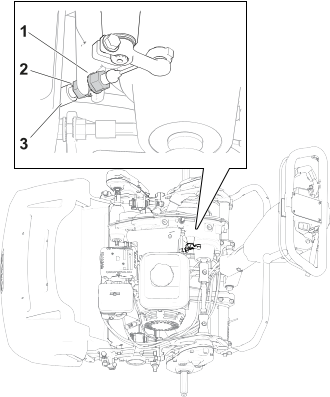

  5. Nới lỏng kẹp ống dẫn trên cáp van tiết lưu .
  6. Di chuyển ống dẫn cáp cho đến khi bạn quan sát thấy 1.900 vòng/phút trên đồng hồ đo vòng quay.
  7. Siết chặt vít trên kẹp ống dẫn cáp.
Điều chỉnh Tốc độ Động cơ Chạy rỗi Cao
  1. Để máy trên bề mặt bằng phẳng và gài phanh tay.
    Lưu ý: Đảm bảo động cơ ở nhiệt độ hoạt động bình thường trước khi bạn điều chỉnh cáp tiết lưu.
  2. Khởi động động cơ và sử dụng cần điều khiển tiết lưu để tăng tốc độ động cơ lên mức chạy rỗi cao.
  3. Sử dụng đồng hồ đo vòng quay để quan sát tốc độ động cơ chạy rỗi cao.
    Phạm vi lý tưởng cho chế độ chạy rỗi cao (để sử dụng ở các quốc gia không tuân thủ CE) là 3.350 đến 3.550 vòng/phút. Nếu đồng hồ đo vòng quay hiển thị tốc độ dưới 3.350 hoặc trên 3.550 vòng/phút, hãy thực hiện các bước sau đây trong quy trình này cho đến khi đạt được tốc độ từ 3.350 đến 3.550 vòng/phút.
  4. Tắt động cơ.
    5. Graphic
    G440782
  5. Điều chỉnh nút dừng cần điều khiển tiết lưu cho mỗi chỉ số ở chế độ chạy rỗi cao trên đồng hồ đo vòng quay của bạn.
    • Để tăng ngưỡng tốc độ chạy rỗi cao, di chuyển nút dừng cần điều khiển tiết lưu lên.
    • Để giảm ngưỡng tốc độ chạy rỗi cao, di chuyển nút dừng cần điều khiển tiết lưu xuống.
  6. Khởi động động cơ và quan sát chỉ số mới ở chế độ chạy rỗi cao.
    Nếu đồng hồ đo vòng quay hiển thị tốc độ phù hợp thì thao tác điều chỉnh đã hoàn tất.

Bảo trì Dao xoắn

An toàn Lưỡi cắt
  • Cẩn thận khi kiểm tra dao xoắn của guồng xoắn. Đeo găng tay và thận trọng khi bảo dưỡng guồng xoắn.
  • Lưỡi cắt hoặc dao bụng mòn hoặc hư hỏng có thể bị gãy và mảnh vụn có thể văng về phía bạn hoặc những người xung quanh, gây chấn thương cá nhân nghiêm trọng hoặc tử vong.
  • Kiểm tra các lưỡi cắt và dao đỡ định kỳ xem có bị mòn hoặc hư hỏng quá mức hay không.
  • Cẩn thận khi kiểm tra các lưỡi cắt. Đeo găng tay và thận trọng khi bảo dưỡng. Chỉ thay hoặc mài bột đá cho lưỡi cắt và dao bụng; tuyệt đối không nắn thẳng hoặc hàn lưỡi cắt và dao bụng.
Lắp đặt Dao xoắn
  1. Di chuyển chân chống đến vị trí bảo dưỡng dao xoắn.
  2. Căn chỉnh dao xoắn với khung.
    3. Graphic
    G404930
  3. Di chuyển các chốt treo xuống dưới để cố định dao xoắn vào máy.
  4. Di chuyển vòng đai ra khỏi rãnh trục khớp nối truyền động và lắp ống lục giác vào trục khớp nối dao xoắn .
  5. Lắp đặt giỏ đựng cỏ.
Tháo Dao xoắn
Lưu ý: Ống lục giác sẽ tách ra nếu bạn bật truyền động guồng xoắn khi dao xoắn được tháo ra.
  1. Di chuyển chân chống đến vị trí bảo dưỡng dao xoắn.
  2. Tháo giỏ đựng cỏ (nếu được trang bị).
  3. Di chuyển vòng đai vào rãnh trục truyền động.
    Lưu ý: Thao tác này giải phóng sức căng từ lò xo.
    4. Graphic
    G404931
  4. Trượt ống lục giác ra khỏi trục khớp nối dao xoắn .
  5. Di chuyển các chốt treo lên trên để nhả dao xoắn ra khỏi máy.
  6. Tháo dao xoắn ra khỏi khung.
Thông tin mài bột đá
Để mài bột đá cho dao xoắn, hãy sử dụng Bộ Tiếp cận Mài bột đá (Kiểu máy 139-4342); tham khảo hướng dẫn vận hành trong Hướng dẫn Lắp đặt của bộ. Liên hệ với nhà phân phối Toro được ủy quyền của bạn để mua gói phụ tùng này.




Bảo quản


An toàn khi Cất giữ

  • Tắt động cơ, rút chìa khoá (nếu được trang bị) và chờ cho tất cả chuyển động dừng lại trước khi rời khỏi vị trí vận hành. Để máy nguội trước khi điều chỉnh, bảo dưỡng, vệ sinh hoặc cất giữ.
  • Không cất giữ máy hoặc bình chứa nhiên liệu ở nơi có ngọn lửa trần, tia lửa hoặc đèn đánh lửa, chẳng hạn như trên máy nước nóng hoặc thiết bị khác.

Bảo quản Máy

  1. Dọn sạch cỏ xén, bụi và vết cáu bẩn trên các bộ phận bên ngoài của toàn bộ máy, đặc biệt là động cơ. Làm sạch bụi bẩn và cặn bám ở mặt ngoài cánh tản nhiệt đầu xy-lanh của động cơ và vỏ quạt thổi.
    Quan trọng
    Bạn có thể rửa máy bằng chất tẩy rửa dịu nhẹ và nước. Không rửa máy bằng áp lực. Tránh sử dụng quá nhiều nước, đặc biệt là ở gần đĩa cần số và động cơ.

  2. Khi cất giữ trong thời gian dài (hơn 30 ngày), hãy thêm phụ gia ổn định/điều hòa vào nhiên liệu trong bình.
    1. Chạy động cơ để phân phối nhiên liệu điều hòa qua hệ thống nhiên liệu trong 5 phút.
    2. Tắt động cơ, để nguội và xả bình nhiên liệu hoặc vận hành động cơ cho đến khi tắt.
    3. Khởi động động cơ và chạy cho đến khi động cơ tắt. Khởi động lại động cơ, với bướm gió ở trạng thái đóng, cho đến khi động cơ không khởi động.
    4. Ngắt kết nối dây bugi ra khỏi bugi.
    5. Thải bỏ nhiên liệu đúng cách. Tái chế theo bộ luật địa phương.
      Lưu ý: Không lưu trữ nhiên liệu có chứa chất ổn định/điều hòa lâu hơn thời hạn khuyến cáo của nhà sản xuất chất ổn định nhiên liệu.
  3. Kiểm tra và siết chặt tất cả các bu lông, đai ốc và vít. Sửa chữa hoặc thay bất kỳ bộ phận nào bị mòn hoặc hư hỏng.
  4. Sơn tất cả các bề mặt kim loại trần hoặc bị trầy xước. Sơn có sẵn từ nhà phân phối Toro được ủy quyền của bạn.
  5. Cất giữ máy trong nhà để xe hoặc khu vực bảo quản khô ráo, sạch sẽ. Đậy máy lại để bảo vệ và giữ máy sạch sẽ.
