Dette produktet er i samsvar med alle relevante europeiske direktiver. Hvis du vil ha mer informasjon, kan du se sammenstillingserklæringen (DOI) på baksiden av denne publikasjonen.
Important: Hvis du monterer universalsolskjermen på en Reelmaster 3100-trekkenhet eller en Groundsmaster 3500/3505-trekkenhet, må du også montere hjulvektsettet. Kontakt din autoriserte Toro-forhandler for riktig hjulvektsett.
Gå gjennom og forstå innholdet i monteringsinstruksjonene før du monterer solskjermen.
Sørg for at alle verneplater, sikkerhetsinnretninger og merker er på plass. Hvis en verneplate, en sikkerhetsanordning eller et merke er defekt, uleselig eller skadet, må det repareres eller skiftes ut før arbeidet påbegynnes.
Ikke sveis, skjær, bor i, endre eller fjern veltebøylen på noen måte.
Stram alle løse muttere, bolter eller skruer, slik at du er sikker på at maskinen er trygg å bruke.
Vær svært forsiktig når du arbeider nær gjerder, grøfter eller i bakker.
Kontroller nøye at du har klaring hvis du skal kjøre under objekter (for eksempel greiner, døråpninger, elektriske ledninger osv.), slik at du ikke kommer i kontakt med dem.
Fest solskjermrammen når du transporterer maskinen.
Bruk hørselsvern når du bruker en maskin med solskjerm.
Før du utfører vedlikehold eller foretar justeringer, senk tilbehøret, slå av motoren, sett på parkeringsbremsen og ta ut nøkkelen.
Kontroller at maskinen er trygg å bruke ved å holde alle muttere, bolter og skruer godt strammet.
Bruk vernebriller når du arbeider med montering av solskjerm.
Skift ut en skadet solskjerm. Ikke reparer.
Når du monterer solskjerm eller utfører vedlikehold, bruk korrekte støtter, vinsjer og jekker. Hvis solskjermen ikke støttes på riktig måte, kan den flytte på seg eller falle over ende, noe som kan føre til personskader.
For å sikre best mulig ytelse og sikkerhet, bør du bare kjøpe ekte reservedeler og tilbehør fra Toro. Det kan være farlig å bruke reservedeler og tilleggsutstyr som er laget av andre produsenter. Slike endringer kan gjøre garantien fra Toro ugyldig.
 |
Sikkerhetsmerker og instruksjoner er lett synlige for føreren og er plassert i nærheten av alle områder som representerer en potensiell fare. Bytt ut alle merker som er ødelagte eller mangler. |
Sikkerhets- og instruksjonsmerker er festet på solskjermen. Hvis noen av merkene blir uleselige eller skadet, setter du på et nytt merke.
Parker maskinen på en jevn flate.
Senk klippeenhetene, og aktiver parkeringsbremsen.
Slå av motoren og ta ut nøkkelen.
Note: Ikke alle maskiner bruker de samme delene for å montere settet.
Det følger med fem forskjellige U-bolter i dette settet. U-boltene er oppført etter mål (spennvidde x lengde) i delelisten. Se Figur 1 for å fastslå målene på U-boltene.
Utfør følgende trinn når du monterer U-boltene på monteringsbraketten for veltebeskyttelse:
Bruk kun håndverktøy til å stramme mutterne som fester U-boltene til monteringsbraketten.
For å sikre jevn fordeling strammer du mutrene i et vekslende mønster, som vist i Figur 2.
Deler som er nødvendige for dette trinnet:
| Bolt (¾ x 4") | 2 |
| Mutter (¾") | 2 |
| Skive (13/16 x 1 1/2 tomme) | 4 |
| Rammeenhet | 1 |
| Monteringsbrakett for veltebeskyttelse | 1 |
| Avstiver | 2 |
| Avstiverbrakett | 2 |
| Forlengelseskobling | 2 |
| Bolt (½ x 1 ½ tomme) | 4 |
| Bolt (½ x 2½ tomme) | 4 |
| Bolt (½ x 2¾ tomme) | 4 |
| Stor skive | 10 |
| Flensmutter (½ tomme) | 10 |
| U-bolt (4½ x 2¾ tomme) | 2 |
| U-bolt (3⅛ x 4 tommer) | 2 |
| U-bolt (3 1/2 x 5 tommer) | 4 |
| U-bolt (3½ x 2¾ tomme) | 2 |
| U-bolt (4½ x 4 tommer) | 2 |
| Flensmutter (⅜ tomme) | 8 |
| Solskjerm | 1 |
| Flenshodebolt (5/16 x 1 1/4 tomme) | 4 |
| Liten skive | 4 |
| Gummitetning | 4 |
| Klipsmutter | 4 |
Plasser monteringsbraketten for veltebeskyttelse på toppen av trekkenhetens veltebøyle (Figur 3).
Note: Påse at veltebøylen er sentrert i monteringsbraketten.
Monter rammeenheten til monteringsbraketten for veltebeskyttelse (Figur 3).
Bruk monteringshullene som vist i Figur 3, og monter monteringsbraketten for veltebeskyttelse på toppen av veltebøylen med to U-bolter (4½ x 4 tomme) og fire flensmuttere.
Bruk monteringshullene som vist i Figur 4, og fest hver avstiverbrakett løst til veltebøylestolpene med en U-bolt (3⅛ x 4 tommer) og to flensmuttere.
Monter en avstiver løst til andre hull i avstiverfestet på hver side av solskjermrammen med en bolt (½ x 2¾ tomme), skive (½ tomme) og flensmutter (½ tomme), som vist i Figur 5.
Monter en avstiverbrakett løst til hver avstiver med en bolt (½ x 2½ tomme), skive (½ tomme) og flensmutter (½ tomme), som vist i Figur 5.

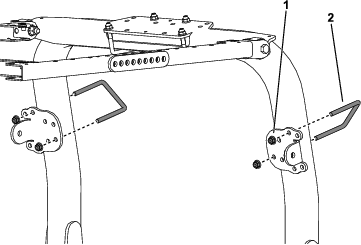

Flytt avstiverbrakettene opp eller ned på de vertikale veltebøylestolpene til solskjermrammen er parallell med bakken.
Note: Bruk et vaterpass for å påse at rammen er parallell med bakken.
Note: Bruk fremre eller bakre monteringshull i avstiverbraketten hvis det kreves mer justering.
Stram U-boltflensmutterne for å feste monteringsbrakettene til stolpene.
Stram alle gjenværende flensmuttere som følger:
Stram flensmutterne (⅜ tomme) til 113–141 Nm.
Stram flensmutterne (½ tomme) til 113–141 Nm.
Når du innretter monteringshullene, plasser solskjermen på rammen som vist i Figur 6.
Monter hvert hjørne av solskjermen løst på rammen med en flenshodebolt (5/16 x 1¼ tomme), en liten skive og en gummitetning (Figur 6).
Stram solskjermens monteringsbolter til 5–6 N·m.
Important: Ikke stram monteringsboltene for mye, da solskjermen kan sprekke.
Med veltebøyen i senket stilling fjerner du den dempende bladfjæren (Figur 7) fra hver side av veltebøylen.
Ta vare på bladfjærene og boltene for bruk når kalesjen ikke er montert.
Med veltebøylen i hevet stilling, fjern hårnålssplintene og de to pinnene (Figur 8).
Sett en skive (13/16 x 1 1/2 tomme) på hver bolt (3/4 x 4 tommer), som vist i Figur 9.
I hullene pinnene ble fjernet fra, monterer du boltene og skivene (Figur 9).
Monter en ekstra skive på hver bolt og fest med muttere (¾"), som vist i Figur 9. Stram mutterne til 323–396 N·m.
Monter en bolt (⅜–16 x 1 tomme eller 1¼ tomme) med en låsemutter (bolter og låsemuttere følger ikke med) i den gjengede platen i hengselen på hver side av veltebøylens nedre del (Figur 9). Trekk til bolten til den er tett mot det øvre veltebøylerøret og trekk til låsemutteren.
Trekk til veltebeskyttelsens svingbolt (Figur 9) med et moment på 91–113 Nm for å unngå at veltebøylen og solskjermen hopper.
Plasser monteringsbraketten for veltebeskyttelse på toppen av gressprederens veltebøyle (Figur 10).
Note: Påse at veltebøylen er sentrert i monteringsbraketten for veltebeskyttelse.
Monter rammeenheten til monteringsbraketten for veltebeskyttelse (Figur 10).
Bruk monteringshullene som vist i Figur 11, og monter monteringsbraketten for veltebeskyttelse på toppen av veltebøylen med to U-bolter (4½ x 2¾ tomme) og fire flensmuttere.
Bruk monteringshullene som vist i Figur 11, og fest hver avstiverbrakett løst til veltebøylestolpene med en U-bolt (3½ x 2¾ tomme) og to flensmuttere.
Monter løst en forlengelseskobling til det fjerde hullet for avstiverfestet på hver side av solskjermrammen med to bolter (½ x 2¾ tomme), to store skiver og to flensmuttere (½ tomme), som vist i Figur 12.
På hver side av maskinen må du løst montere en avstiverbrakett til hver avstiver med en bolt (½ x 2¾ tomme), tre store skiver og flensemutter (½ tomme) som vist i Figur 13.

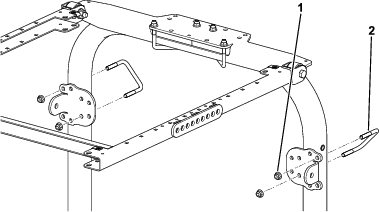

Flytt avstiverbrakettene opp eller ned på de vertikale veltebøylestolpene til solskjermrammen er parallell med bakken, og stram deretter U-boltens flensmuttere for å feste monteringsbrakettene til stolpene.
Note: Bruk et vaterpass for å påse at rammen er parallell med bakken.
Stram alle gjenværende flensmuttere som følger:
Stram flensmutterne (⅜ tomme) til 113–141 Nm.
Stram flensmutterne (½ tomme) til 113–141 Nm.
Når du innretter monteringshullene, plasser solskjermen på rammen som vist i Figur 14.
Monter hvert hjørne av solskjermen løst på rammen med en flenshodebolt (5/16 x 1¼ tomme), en liten skive og en gummitetning (Figur 14).
Stram solskjermens monteringsbolter til 5–6 N·m.
Important: Ikke stram monteringsboltene for mye, da solskjermen kan sprekke.
Med veltebøyen i senket stilling fjerner du den dempende bladfjæren (Figur 15) fra hver side av veltebøylen.
Ta vare på bladfjærene og boltene for bruk når kalesjen ikke er montert.
Med veltebøylen i hevet stilling, fjern hårnålssplintene og de to pinnene (Figur 16).
Sett en skive (13/16 x 1 1/2 tomme) på hver bolt (3/4 x 4 tommer), som vist i Figur 17.
I hullene pinnene ble fjernet fra, monterer du boltene og skivene (Figur 17).
Monter en ekstra skive på hver bolt og fest med muttere (¾"), som vist i Figur 17. Stram mutterne til 323–396 N·m.
Monter en bolt (⅜–16 x 1 tomme eller 1¼ tomme) med en låsemutter (bolter og låsemuttere følger ikke med) i den gjengede platen i hengselen på hver side av veltebøylens nedre del (Figur 17). Trekk til bolten til den er tett mot det øvre veltebøylerøret og trekk til låsemutteren.
Trekk til veltebeskyttelsens svingbolt (Figur 17) med et moment på 91–113 Nm for å unngå at veltebøylen og solskjermen hopper.
Plasser monteringsbraketten for veltebeskyttelse på toppen av trekkenhetens veltebøyle (Figur 18).
Note: Påse at veltebøylen er sentrert i monteringsbraketten for veltebeskyttelse.
Monter rammeenheten til monteringsbraketten for veltebeskyttelse (Figur 18).
Bruk monteringshullene som vist i Figur 18, og monter monteringsbraketten for veltebeskyttelse på toppen av veltebøylen med to U-bolter (4½ x 2¾ tomme) og fire flensmuttere.
Bruk monteringshullene som vist i Figur 19, og fest hver avstiverbrakett løst til veltebøylestolpene med en U-bolt (3½ x 2¾ tomme) og to flensmuttere.
Monter løst en forlengelseskobling til det fjerde hullet for avstiverfestet på hver side av solskjermrammen med to bolter (½ x 2¾ tomme) og to flensmuttere (½ tomme), som vist i Figur 20.
Monter en avstiverbrakett løst til hver avstiver med en bolt (½ x 2½ tomme), skive (½ tomme) og flensmutter (½ tomme), som vist i Figur 20.

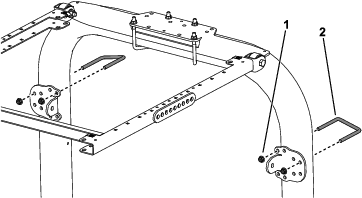

Flytt avstiverbrakettene opp eller ned på de vertikale veltebøylestolpene til solskjermrammen er parallell med bakken, og stram deretter U-boltens flensmuttere for å feste monteringsbrakettene til stolpene.
Note: Bruk et vaterpass for å påse at rammen er parallell med bakken.
Stram alle gjenværende flensmuttere som følger:
Stram flensmutterne (⅜ tomme) til 113–141 Nm.
Stram flensmutterne (½ tomme) til 113–141 Nm.
Når du innretter monteringshullene, plasser solskjermen på rammen som vist i Figur 21.
Monter hvert hjørne av solskjermen løst på rammen med en flenshodebolt (5/16 x 1¼ tomme), en liten skive og en gummitetning (Figur 21).
Stram solskjermens monteringsbolter til 5–6 N·m.
Important: Ikke stram monteringsboltene for mye, da solskjermen kan sprekke.
Med veltebøyen i senket stilling fjerner du den dempende bladfjæren (Figur 22) fra hver side av veltebøylen.
Ta vare på bladfjærene og boltene for bruk når kalesjen ikke er montert.
Med veltebøylen i hevet stilling, fjern hårnålssplintene og de to pinnene (Figur 23).
Sett en skive (13/16 x 1 1/2 tomme) på hver bolt (3/4 x 4 tommer), som vist i Figur 24.
I hullene pinnene ble fjernet fra, monterer du boltene og skivene (Figur 24).
Monter en ekstra skive på hver bolt og fest med muttere (¾"), som vist i Figur 24. Stram mutterne til 323–396 N·m.
Monter en bolt (⅜–16 x 1 tomme eller 1¼ tomme) med en låsemutter (bolter og låsemuttere følger ikke med) i den gjengede platen i hengselen på hver side av veltebøylens nedre del (Figur 24). Trekk til bolten til den er tett mot det øvre veltebøylerøret og trekk til låsemutteren.
Trekk til veltebeskyttelsens svingbolt (Figur 24) med et moment på 91–113 Nm for å unngå at veltebøylen og solskjermen hopper.
Plasser monteringsbraketten for veltebeskyttelse på toppen av trekkenhetens veltebøyle (Figur 25).
Note: Påse at veltebøylen er sentrert i monteringsbraketten for veltebeskyttelse.
Bruk monteringshullene som vist i Figur 25, og monter braketten på toppen av veltebøylen med to U-bolter (4½" x 2¾") og fire flensmuttere.
Bruk monteringshullene som vist i Figur 26, og fest hver avstiverbrakett løst til veltebøylestolpene med en U-bolt (3½ x 2¾ tomme) og to flensmuttere.
Monter en avstiver løst til sjette hull i brakettfestet på hver side av solskjermrammen med en bolt (½ x 2¾ tomme), skive (½ tomme) og flensmutter (½ tomme), som vist i Figur 27.
Monter en avstiverbrakett løst til hver avstiver med en bolt (½ x 2½ tomme), skive (½ tomme) og flensmutter (½ tomme), som vist i Figur 27.
Note: U-boltene skal ikke monteres symmetrisk.

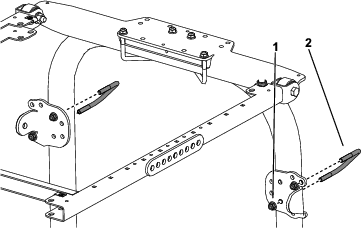

Flytt avstiverbrakettene opp eller ned på de vertikale veltebøylestolpene til solskjermrammen er parallell med bakken. Bruk et vaterpass for å påse at rammen er parallell med bakken. Stram deretter U-boltens flensmuttere for å feste avstiverbrakettene til stolpene.
Note: Bruk fremre eller bakre monteringshull i avstiverbraketten hvis det kreves mer justering.
Stram alle gjenværende flensmuttere som følger:
Stram flensmutterne (⅜ tomme) til 113–141 Nm.
Stram flensmutterne (½ tomme) til 113–141 Nm.
Når du innretter monteringshullene, plasser solskjermen på rammen som vist i Figur 28.
Monter hvert hjørne av solskjermen løst på rammen med en flenshodebolt (5/16 x 1¼ tomme), en liten skiver og en gummitetning (Figur 28).
Stram solskjermens monteringsbolter til 5–6 N·m.
Important: Ikke stram monteringsboltene for mye, da solskjermen kan sprekke.
Når du monterer universalsolskjermen på en Reelmaster 3100-trekkenhet eller en Groundsmaster 3500/3505-trekkenhet, må du også montere hjulvektsettet.
For Reelmaster 3555- og 3575-trekkenheter, gå direkte til trinn 12. For alle andre modeller: Med veltebøylen i hevet stilling, fjern hårnålssplintene og de to pinnene (Figur 29).
Sett en skive (13/16 x 1 1/2 tomme) på hver bolt (3/4 x 4 tommer), som vist i Figur 30.
I hullene pinnene ble fjernet fra, monterer du boltene og skivene (Figur 30).
Monter en ekstra skive på hver bolt og fest med mutter (¾"), som vist i Figur 30. Stram mutterne til 323–396 N·m.
Trekk til veltebeskyttelsens svingbolt (Figur 30) med et moment på 91–113 N·m for å unngå at veltebøylen og solskjermen hopper.
Plasser monteringsbraketten for veltebeskyttelse på toppen av trekkenhetens veltebøyle (Figur 31). Påse at veltebøylen er sentrert i monteringsbraketten for veltebeskyttelse.
Bruk monteringshullene som vist i Figur 31, og fest monteringsbraketten for veltebeskyttelse på toppen av veltebøylen med to U-bolter (4½ x 2¾ tomme) og fire flensmuttere.
Bruk monteringshullene som vist i Figur 32, og fest hver avstiverbrakett løst til veltebøylestolpene med en U-bolt (3⅛ x 5 tommer) og to flensmuttere.
Monter en avstiver løst på avstiverbraketten på hver side av solskjermrammen som følger:
For modell 03820, 03821, 30604, 30605, 30608 og 30609: Monter en avstiver løst til bakre hull i avstiverbraketten på hver side av solskjermrammen med en bolt (1/2 x 2 1/2 tomme), skive (1/2 tomme) og flensmutter (1/2 tomme), som vist i Figur 33.
For modell 30446, 30446N, 30447 og 30447N: Monter en avstiver løst til andre hull i avstiverbraketten på hver side av solskjermrammen med en bolt (1/2 x 2 1/2 tomme), skive (1/2 tomme) og flensmutter (1/2 tomme), som vist i Figur 34.
Monter en avstiverbrakett løst til hver avstiver med en bolt (1/2 x 2 1/2 tomme), skive (1/2 tomme) og flensmutter (1/2 tomme), som vist i Figur 33.
Flytt avstiverbraketten opp eller ned på de vertikale veltebøylestolpene til solskjermrammen er parallell med bakken.
Note: Bruk et vaterpass for å påse at rammen er parallell med bakken.
Stram U-boltflensmutterne for å feste monteringsbrakettene til stolpene.
Stram alle gjenværende flensmuttere som følger:
Stram flensmutterne (⅜ tomme) til 113–141 Nm.
Stram flensmutterne (½ tomme) til 113–141 Nm.
Når du innretter monteringshullene, plasser solskjermen på rammen som vist i Figur 35.
Monter hvert hjørne av solskjermen løst på rammen med en flenshodebolt (5/16 x 1¼ tomme), en liten skive og en gummitetning (Figur 35).
Stram solskjermens monteringsbolter til 5–6 N·m.
Important: Ikke stram monteringsboltene for mye, da solskjermen kan sprekke.
Med veltebøylen i hevet stilling, fjern hårnålssplinten og pinnen.
Sett en skive (13/16 x 1 1/2 tomme) på hver bolt (3/4 x 4 tommer), som vist i Figur 37.
Monter boltene og skivene i hullene pinnene ble fjernet fra (Figur 37).
Monter en ekstra skive på hver bolt og fest med mutter (3/4 tomme), som vist i Figur 37.
Trekk til veltebeskyttelsens svingbolt med et moment på 91–113 N·m for å unngå at veltebøylen og solskjermen hopper.
Plasser monteringsbraketten for veltebeskyttelse på toppen av trekkenhetens veltebøyle (Figur 38). Påse at veltebøylen er sentrert i monteringsbraketten for veltebeskyttelse.
Bruk monteringshullene som vist i Figur 38, og monter monteringsbraketten for veltebeskyttelse på toppen av veltebøylen med to U-bolter (3½ x 5 tomme) og fire flensmuttere.
Bruk monteringshullene som vist i Figur 39, og fest hver avstiverbrakett løst til veltebøylestolpene med en U-bolt (3½ x 5 tommer) og to flensmuttere.
Monter løst en forlengelseskobling til det bakre og midtre hullet for monteringsbraketten på hver side av solskjermrammen med to bolter (½ x 1½ tomme) og to flensmuttere (½ tomme), som vist i Figur 40.
Fest en avstiver til utsiden av hver forlengelseskobling med en bolt (½ x 2½ tomme), skive (½ tomme) og flensmutter (½ tomme), som vist i Figur 40.
Monter en avstiverbrakett løst til hver avstiver med en bolt (½ x 2½ tomme), skive (½ tomme) og flensmutter (½ tomme), som vist i Figur 40.
Flytt avstiverbrakettene opp eller ned på de vertikale veltebøylestolpene til solskjermrammen er parallell med bakken.
Note: Bruk et vaterpass for å påse at rammen er parallell med bakken.
Stram U-boltens flensmuttere for å feste monteringsbrakettene til stolpene.
Stram alle gjenværende flensmuttere som følger:
Stram flensmutterne (⅜ tomme) til 113–141 Nm.
Stram flensmutterne (½ tomme) til 113–141 Nm.
Når du innretter monteringshullene, plasser solskjermen på rammen som vist i Figur 41.
Monter hvert hjørne av solskjermen løst på rammen med en flenshodebolt (5/16 x 1¼ tomme), en liten skive og en gummitetning (Figur 41).
Stram solskjermens monteringsbolter til 5–6 N·m.
Important: Ikke stram monteringsboltene for mye, da solskjermen kan sprekke.
Plasser monteringsbrakettene for veltebeskyttelse på toppen av trekkenhetens veltebøyle (Figur 42). Påse at veltebøylen er sentrert i monteringsbraketten for veltebeskyttelse.
Bruk monteringshullene som vist i Figur 42, og monter monteringsbraketten for veltebeskyttelse på toppen av veltebøylen med to U-bolter (4½ x 2¾ tomme) og fire flensmuttere.
Bruk monteringshullene som vist i Figur 43, og fest hver avstiverbrakett løst til veltebøylestolpene med en U-bolt (3⅛ x 5 tommer) og to flensmuttere.
Monter en avstiver løst til bakre hull i avstiverfestet på hver side av solskjermrammen med en bolt (½ x 2¾ tomme), to skiver (½ tomme) og en flensmutter (½ tomme), som vist i Figur 44.
Monter en avstiverbrakett løst til hver avstiver med en bolt (½ x 2½ tomme), to skiver (½ tomme) og en flensmutter (½ tomme), som vist i Figur 44.
Flytt avstiverbrakettene opp eller ned på de vertikale veltebøylestolpene til solskjermrammen er parallell med bakken.
Note: Bruk et vaterpass for å påse at rammen er parallell med bakken.
Stram U-boltflensmutterne for å feste monteringsbrakettene til stolpene.
Stram alle gjenværende flensmuttere som følger:
Stram flensmutterne (⅜ tomme) til 113–141 Nm.
Stram flensmutterne (½ tomme) til 113–141 N·m.
Når du innretter monteringshullene, plasser solskjermen på rammen som vist i Figur 45.
Monter hvert hjørne av solskjermen løst på rammen med en flenshodebolt (5/16 x 1¼ tomme), en liten skive og en gummitetning (Figur 45).
Stram solskjermens monteringsbolter til 5–6 N·m.
Important: Ikke stram monteringsboltene for mye, da solskjermen kan sprekke.
Plasser monteringsbraketten for veltebeskyttelse på toppen av gressprederens veltebøyle (Figur 46).
Note: Påse at veltebøylen er sentrert i monteringsbraketten for veltebeskyttelse.
Monter rammeenheten til monteringsbraketten for veltebeskyttelse (Figur 46).
Bruk monteringshullene som vist i Figur 46, og monter monteringsbraketten for veltebeskyttelse på toppen av veltebøylen med to U-bolter (4½ x 2¾ tomme) og fire flensmuttere.
Bruk monteringshullene som vist i Figur 47, og fest hver avstiverbrakett løst til veltebøylestolpene med en U-bolt (3½ x 2¾ tomme) og to flensmuttere.
Monter løst en forlengelseskobling til det fjerde hullet for avstiverfestet på hver side av solskjermrammen med to bolter (½ x 2¾ tomme) og to flensmuttere (½ tomme), som vist i Figur 48.
Monter en avstiverbrakett løst til hver avstiver med en bolt (½ x 2½ tomme), skive (½ tomme) og flensmutter (½ tomme), som vist i Figur 48.
Flytt avstiverbrakettene opp eller ned på de vertikale veltebøylestolpene til solskjermrammen er parallell med bakken, og stram deretter U-boltens flensmuttere for å feste monteringsbrakettene til stolpene.
Note: Bruk et vaterpass for å påse at rammen er parallell med bakken.
Stram alle gjenværende flensmuttere som følger:
Stram flensmutterne (⅜ tomme) til 113–141 Nm.
Stram flensmutterne (½ tomme) til 113–141 Nm.
Når du innretter monteringshullene, plasser solskjermen på rammen som vist i Figur 49.
Monter hvert hjørne av solskjermen løst på rammen med en flenshodebolt (5/16 x 1¼ tomme), en liten skive og en gummitetning (Figur 49).
Stram solskjermens monteringsbolter til 5–6 N·m.
Important: Ikke stram monteringsboltene for mye, da solskjermen kan sprekke.
Når du transporterer maskinen, bruk de to hullene foran på solskjermrammen (under solskjermen) til å feste solskjermen til et sikkert sted på maskinen og hindre at den blåses opp av vinden (Figur 50).
Kontroller og stram monteringsdelene etter åtte timers bruk. Undersøk og stram monteringsdelene periodevis.
Vask med en mild såpe eller rengjøringsmiddel med hendene, og bruk en myk klut eller svamp til å frigjøre eller fjerne materiale som sitter fast eller andre fremmedlegemer.
Note: Bruk av noen rengjøringsmidler eller kluter kan ripe eller slipe overflaten til solskjermen. Test rengjøringsmiddelet på et område som er lite synlig.
