Universalsolskärm

Säkerhetsdekalerna och anvisningarna är fullt synliga för föraren och finns nära alla potentiella farozoner. Ersätt dekaler som har skadats eller saknas.

Det finns dekaler med säkerhetsanvisningar och instruktioner på solskärmen. Om någon av dekalerna blir oläslig eller skadas ska en ny dekal monteras.

1. Parkera maskinen på en plan yta.

2. Sänk ned klippenheterna och koppla in parkeringsbromsen.

3. Stäng av motorn och ta ut nyckeln.

Note: Samma delar används inte för alla maskiner vid montering av satsen.

Fem olika U-bultar medföljer satsen. I reservdelslistan räknas U-bultarna upp efter mått (spann x längd). Information om hur du fastställer U-bultarnas mått finns i Figur 1.

Utför följande steg när du monterar U-bultarna på vältskyddsmonteringsfästet:

• Använd endast handverktyg för att dra åt muttrarna som fäster U-bultarna i monteringsfästet.

• För att säkerställa en jämn fördelning drar du åt muttrarna växelvis enligt Figur 2.

Groundsmaster 5900

Delar som behövs till detta steg:

Skruv (¾ x 4 tum)	2
Mutter (¾ tum)	2
Bricka (13/16 x 1½")	4
Ramanordning	1
Vältskyddets monteringsfäste	1
Stag	2
Stagfäste	2
Skarvlänk	2
Skruv (½ x 1 ½ tum)	4
Skruv (½ x 2 ½ tum)	4
Skruv (½ x 2 ¾ tum)	4
Stor bricka	10
Flänsmutter (½ tum)	10
U-bult (4 ½ x 2 ¾ tum)	2
U-bult (3⅛ x 4 tum)	2
U-bult (3 1/2 x 5 tum)	4
U-bult (3 ½ x 2 ¾ tum)	2
U-bult (4 ½ x 4 tum)	2
Flänsmutter (3/8 tum)	8
Solskärm	1
Flänsskruv (5/16 x 1¼")	4
Liten bricka	4
Hylsa	4
Klämmutter	4

1. Sätt vältskyddets monteringsfäste ovanpå traktorenhetens störtbåge (Figur 3).

   Note: Kontrollera att störtbågen är centrerad i monteringsfästet.



   Figur 3

   1. Skruv (½ x 2 ½ tum)
   2. Flänsmutter (½ tum)
   3. Flänsmutter (⅜ tum)
   4. U-bult (4 ½ x 4 tum)

2. Fäst ramanordningen vid vältskyddets monteringsfäste (Figur 3).

3. Använd de monteringshål som visas i Figur 3 och montera vältskyddets monteringsfäste ovanpå störtbågen med två U-bultar (4½ x 4 tum) och fyra flänsmuttrar.

4. Använd de monteringshål som visas i Figur 4 och fäst stagfästena löst på störtbågsstolparna med en U-bult (3⅛ x 4 tum) och två flänsmuttrar.



   Figur 4

   1. Flänsmutter (⅜ tum)
   2. U-bult (3⅛ x 4 tum)

5. Fäst ett stag löst på båda sidor om solskärmsramen i stagfästets andra hål med en skruv (½ × 2¾ tum), en bricka (½ tum) och en flänsmutter (½ tum) enligt Figur 5.



   Figur 5

   Vänster sida visas

   1. Flänsmutter (½ tum)
   2. Monteringshål
   3. Bricka (½ tum)
   4. Skruv (½ x 2¾ tum)
   5. Skruv (½ x 2 ½ tum)
   6. Stagfäste
   7. Stag

6. Fäst ett stagfäste löst på varje stag med en skruv (½ × 2 ½ tum), en bricka (½ tum) och en flänsmutter (½ tum) enligt Figur 5.

7. Flytta stagfästena upp eller ned på de lodräta störtbågsstolparna tills solskärmsramen sitter parallellt med golvet.

   Note: Kontrollera att ramen sitter parallellt med marken med ett vattenpass.

   Note: Använd de främre och bakre monteringshålen på stagfästet om det krävs mer justerbarhet.

8. Dra åt U-bultens flänsmuttrar så att monteringsfästena fästs på stolparna.

9. Dra åt alla kvarvarande flänsmuttrar enligt nedan:

   • Dra åt flänsmuttrarna (⅜ tum) till 41–55 Nm.

   • Dra åt flänsmuttrarna (½ tum) till 113–141 Nm.

10. Sätt solskärmen på ramen i enlighet med Figur 6 och rikta samtidigt in monteringshålen.



    Figur 6

    1. Flänsskruv (5/16 x 1¼")
    2. Liten bricka
    3. Hylsa
    4. Klämmutter

11. Montera solskärmens hörn löst på ramen med en flänsskruv (5/16 x 1 ¼ tum), en liten bricka och en hylsa (Figur 6).

12. Dra åt solskärmens fästskruvar till 5–6 N·m.

    Important: Dra inte åt monteringsskruvarna för hårt eftersom solskärmen då kan spricka.

Groundsmaster 3200- och 3300-maskiner

1. Med störtbågen i det nedsänkta läget tar du bort bladfjädern med antiskrammelfunktion (Figur 7) från bägge sidorna av störtbågen.

   Behåll bladfjädrarna och skruvarna för användning när soltaket inte är monterat.



   Figur 7

   1. Skruv
   2. Bladfjäder

2. Ta bort hårnålssprintarna och de två tapparna när störtbågen är i det övre läget (Figur 8).



   Figur 8

   1. Störtbåge
   2. Tapp
   3. Hårnålssprint

3. Sätt en bricka (13/16 × 1½") på varje skruv (3/4 × 4") enligt Figur 9.



   Figur 9

   1. Mutter (¾")
   2. Skruv (⅜-16 x 1 tum eller 1¼ tum)
   3. Kontramutter (⅜ tum)
   4. Störtbåge
   5. Bricka (13/16 × 1½")
   6. Skruv (¾")

4. Montera skruvarna och brickorna i hålen som stiften togs bort från (Figur 9).

5. Montera en till bricka på varje skruv och fäst med muttrar (¾") enligt Figur 9. Dra åt muttrarna till 323–396 N·m.

6. Montera en skruv (⅜-16 x 1 tum eller 1¼ tum) med en kontramutter (skruvar och kontramuttrar medföljer ej) i den gängade plattan på bägge sidor om störtbågens nedre del vid gångjärnet (Figur 9). Dra åt skruven så att den sitter tätt mot det övre störtbågsröret och dra åt kontramuttern.

7. Dra åt vältskyddets axelbult (Figur 9) till 91–113 Nm så att störtbågen och solskärmen inte hoppar.

8. Sätt vältskyddets monteringsfäste ovanpå grässpridarens störtbåge (Figur 10).

   Note: Kontrollera att störtbågen är centrerad i vältskyddets monteringsfäste.



   Figur 10

   1. Skruv (½ x 2 ½ tum)
   2. Flänsmutter (½ tum)
   3. Flänsmutter (⅜ tum)
   4. U-bult (4 ½ x 2 ¾ tum)

9. Fäst ramanordningen vid vältskyddets monteringsfäste (Figur 10).

10. Använd de monteringshål som visas i Figur 11 och montera vältskyddets monteringsfäste ovanpå störtbågen med två U-bultar (4½ x 2¾ tum) och fyra flänsmuttrar.

11. Använd de monteringshål som visas i Figur 11 och fäst stagfästena löst på störtbågsstolparna med en U-bult (3½ x 2¾ tum) och två flänsmuttrar.



    Figur 11

    1. Flänsmutter (⅜ tum)
    2. U-bult (4 ½ x 2 ¾ tum)

12. Montera en skarvlänk löst på båda sidor om solskärmsramen i stagfästets fjärde hål med två skruvar (½ tum x 2 ¾ tum), två stora brickor och två flänsmuttrar (½ tum) enligt Figur 12.



    Figur 12

    1. Flänsmutter (1/2 tum)
    2. Stor bricka
    3. Skruv (½ x 2 ¾ tum)

13. Montera ett stagfäste löst på varje stag på vardera sida av maskinen med en skruv (½ x 2 ¾ tum), tre stora brickor och en flänsmutter (½ tum) enligt Figur 13.



    Figur 13

    1. Flänsmutter (1/2 tum)
    2. Stor bricka
    3. Skruv (½ x 2 ¾ tum)

14. Flytta stagfästena upp eller ned på de lodräta störtbågsstolparna tills solskärmsramen sitter parallellt med marken. Dra sedan åt U-bultens flänsmuttrar så att monteringsfästena fästs på stolparna.

    Note: Kontrollera att ramen sitter parallellt med marken med ett vattenpass.

15. Dra åt alla kvarvarande flänsmuttrar enligt nedan:

    • Dra åt flänsmuttrarna (⅜ tum) till 41–55 Nm.

    • Dra åt flänsmuttrarna (½ tum) till 113–141 Nm.

16. Sätt solskärmen på ramen i enlighet med Figur 14 och rikta samtidigt in monteringshålen.



    Figur 14

    1. Flänsskruv (5/16 x 1¼")
    2. Liten bricka
    3. Hylsa
    4. Klämmutter

17. Montera solskärmens hörn löst på ramen med en flänsskruv (5/16 x 1 ¼ tum), en liten bricka och en hylsa (Figur 14).

18. Dra åt solskärmens fästskruvar till 5–6 N·m.

    Important: Dra inte åt monteringsskruvarna för hårt eftersom solskärmen då kan spricka.

Groundsmaster 3280

1. Med störtbågen i det nedsänkta läget tar du bort bladfjädern med antiskrammelfunktion (Figur 15) från bägge sidorna av störtbågen.

   Behåll bladfjädrarna och skruvarna för användning när soltaket inte är monterat.



   Figur 15

   1. Skruv
   2. Bladfjäder

2. Ta bort hårnålssprintarna och de två tapparna när störtbågen är i det övre läget (Figur 16).



   Figur 16

   1. Störtbåge
   2. Tapp
   3. Hårnålssprint

3. Sätt en bricka (13/16 × 1½") på varje skruv (3/4 × 4") enligt Figur 17.



   Figur 17

   1. Mutter (¾")
   2. Skruv (⅜-16 x 1 tum eller 1¼ tum)
   3. Kontramutter (⅜ tum)
   4. Störtbåge
   5. Bricka (13/16 × 1½")
   6. Skruv (¾")

4. Montera skruvarna och brickorna i hålen som stiften togs bort från (Figur 17).

5. Montera en till bricka på varje skruv och fäst med muttrar (¾") enligt Figur 17. Dra åt muttrarna till 323–396 N·m.

6. Montera en skruv (⅜-16 x 1 tum eller 1¼ tum) med en kontramutter (skruvar och kontramuttrar medföljer ej) i den gängade plattan på bägge sidor om störtbågens nedre del vid gångjärnet (Figur 17). Dra åt skruven så att den sitter tätt mot det övre störtbågsröret och dra åt kontramuttern.

7. Dra åt vältskyddets axelbult (Figur 17) till 91–113 Nm så att störtbågen och solskärmen inte hoppar.

8. Sätt vältskyddets monteringsfäste ovanpå traktorenhetens störtbåge (Figur 18).

   Note: Kontrollera att störtbågen är centrerad i vältskyddets monteringsfäste.



   Figur 18

   1. Skruv (½ x 2 ½ tum)
   2. Flänsmutter (½ tum)
   3. Flänsmutter (⅜ tum)
   4. U-bult (4 ½ x 2 ¾ tum)

9. Fäst ramanordningen vid vältskyddets monteringsfäste (Figur 18).

10. Använd de monteringshål som visas i Figur 18 och montera vältskyddets monteringsfäste ovanpå störtbågen med två U-bultar (4½ x 2¾ tum) och fyra flänsmuttrar.

11. Använd de monteringshål som visas i Figur 19 och fäst stagfästena löst på störtbågsstolparna med en U-bult (3½ x 2¾ tum) och två flänsmuttrar.



    Figur 19

    1. Flänsmutter (⅜ tum)
    2. U-bult (3 ½ x 2 ¾ tum)

12. Montera en skarvlänk löst på båda sidor om solskärmsramen i stagfästets fjärde hål med två skruvar (½ tum x 2¾ tum) och två flänsmuttrar (½ tum) enligt Figur 20.



    Figur 20

    1. Flänsmutter (½ tum)
    2. Monteringshål
    3. Stag
    4. Bricka (½ tum)
    5. Skruv (½ x 2¾ tum)
    6. Stagfäste
    7. Skruv (½ x 2 ½ tum)

13. Fäst ett stagfäste löst på varje stag med en skruv (½ x 2 ½ tum), en bricka (½ tum) och en flänsmutter (½ tum) enligt Figur 20.

14. Flytta stagfästena upp eller ned på de lodräta störtbågsstolparna tills solskärmsramen sitter parallellt med marken. Dra sedan åt U-bultens flänsmuttrar så att monteringsfästena fästs på stolparna.

    Note: Kontrollera att ramen sitter parallellt med marken med ett vattenpass.

15. Dra åt alla kvarvarande flänsmuttrar enligt nedan:

    • Dra åt flänsmuttrarna (⅜ tum) till 41–55 Nm.

    • Dra åt flänsmuttrarna (½ tum) till 113–141 Nm.

16. Sätt solskärmen på ramen i enlighet med Figur 21 och rikta samtidigt in monteringshålen.



    Figur 21

    1. Flänsskruv (5/16 x 1¼")
    2. Liten bricka
    3. Hylsa
    4. Klämmutter

17. Montera solskärmens hörn löst på ramen med en flänsskruv (5/16 x 1 ¼ tum), en liten bricka och en hylsa (Figur 21).

18. Dra åt solskärmens fästskruvar till 5–6 N·m.

    Important: Dra inte åt monteringsskruvarna för hårt eftersom solskärmen då kan spricka.

Groundsmaster 360 eller 7200

1. Med störtbågen i det nedsänkta läget tar du bort bladfjädern med antiskrammelfunktion (Figur 22) från bägge sidorna av störtbågen.

   Behåll bladfjädrarna och skruvarna för användning när soltaket inte är monterat.



   Figur 22

   1. Nit
   2. Bladfjäder

2. Ta bort hårnålssprintarna och de två tapparna när störtbågen är i det övre läget (Figur 23).



   Figur 23

   1. Tapp
   2. Hårnålssprint
   3. Störtbåge (upphöjt läge)
   4. Störtbåge (nedsänkt läge)

3. Sätt en bricka (13/16 × 1½") på varje skruv (3/4 × 4") enligt Figur 24.



   Figur 24

   1. Skruv (¾ x 4 tum)
   2. Skruv (⅜-16 x 1 tum eller 1¼ tum)
   3. Kontramutter (⅜ tum)
   4. Störtbåge
   5. Bricka (13/16 × 1½")
   6. Mutter (¾ tum)

4. Montera skruvarna och brickorna i hålen som stiften togs bort från (Figur 24).

5. Montera en till bricka på varje skruv och fäst med muttrar (¾") enligt Figur 24. Dra åt muttrarna till 323–396 N·m.

6. Montera en skruv (⅜-16 x 1 tum eller 1¼ tum) med en kontramutter (skruvar och kontramuttrar medföljer ej) i den gängade plattan på bägge sidor om störtbågens nedre del vid gångjärnet (Figur 24). Dra åt skruven så att den sitter tätt mot det övre störtbågsröret och dra åt kontramuttern.

7. Dra åt vältskyddets axelbult (Figur 24) till 91–113 Nm så att störtbågen och solskärmen inte hoppar.

8. Sätt vältskyddets monteringsfäste ovanpå traktorenhetens störtbåge (Figur 25).

   Note: Kontrollera att störtbågen är centrerad i vältskyddets monteringsfäste.



   Figur 25

   1. Skruv (½ x 2 ½ tum)
   2. Flänsmutter (½ tum)
   3. Flänsmutter (⅜ tum)
   4. U-bult (4½ x 2¾ tum)

9. Använd de monteringshål som visas i Figur 25 och montera fästet ovanpå störtbågen med två U-bultar (4½ x 2¾ tum) och fyra flänsmuttrar.

10. Använd de monteringshål som visas i Figur 26 och fäst stagfästena löst på störtbågsstolparna med en U-bult (3½ x 2¾ tum) och två flänsmuttrar.



    Figur 26

    1. Flänsmutter (⅜ tum)
    2. U-bult (3½ x 2¾ tum)

11. Fäst ett stag löst på båda sidor om solskärmsramen i stagfästets sjätte hål med en skruv (½ x 2¾ tum), en bricka (½ tum) och en flänsmutter (½ tum) enligt Figur 27.



    Figur 27

    1. Flänsmutter (½ tum)
    2. Monteringshål
    3. Stag
    4. Bricka (½ tum)
    5. Skruv (½ x 2¾ tum)
    6. Stagfäste
    7. Skruv (½ x 2 ½ tum)

12. Fäst ett stagfäste löst på varje stag med en skruv (½ x 2 ½ tum), en bricka (½ tum) och en flänsmutter (½ tum) enligt Figur 27.

    Note: U-bultarna har inte monterats symmetriskt.

13. Flytta stagfästena upp eller ned på de vertikala störtbågsstolparna tills solskärmsramen sitter parallellt med golvet. Kontrollera att ramen sitter parallellt med marken med ett vattenpass. Dra sedan åt U-bultens flänsmuttrar så att stagfästena fästs på stolparna.

    Note: Använd de främre och bakre monteringshålen på stagfästet om du behöver mer justerbarhet.

14. Dra åt alla kvarvarande flänsmuttrar enligt nedan:

    • Dra åt flänsmuttrarna (⅜ tum) till 41–55 Nm.

    • Dra åt flänsmuttrarna (½ tum) till 113–141 Nm.

15. Sätt solskärmen på ramen i enlighet med Figur 28 och rikta samtidigt in monteringshålen.



    Figur 28

    1. Flänsskruv (5/16 x 1¼")
    2. Liten bricka
    3. Hylsa
    4. Klämmutter

16. Montera solskärmens hörn löst på ramen med en flänsskruv (5/16 x 1 ¼ tum), en liten bricka och en hylsa (Figur 28).

17. Dra åt solskärmens fästskruvar till 5–6 N·m.

    Important: Dra inte åt monteringsskruvarna för hårt eftersom solskärmen då kan spricka.

Maskiner i serierna Groundsmaster 3500, 3505, 4000, och 4100 eller Reelmaster 3100, 3555, och 3575

1. När du installerar Universalsolskärmen på en Reelmaster 3100-traktorenhet eller en Groundsmaster 3500/3505-traktorenhet ska du installera hjulviktsatsen.

2. För traktorenheterna Reelmaster 3555 och 3575 hoppar du till steg 12. För andra modeller tar du bort hårnålssprintarna och de två tapparna när störtbågen är i det övre läget (Figur 29).



   Figur 29

   1. Tapp
   2. Störtbåge
   3. Hårnålssprint

3. Sätt en bricka (13/16 × 1½") på varje skruv (3/4 × 4") enligt Figur 30.



   Figur 30

   1. Mutter (¾")
   2. Störtbåge
   3. Bricka (13/16 × 1½")
   4. Skruv (¾")

4. Montera skruvarna och brickorna i hålen som stiften togs bort från (Figur 30).

5. Montera en till bricka på varje skruv och fäst med en mutter (¾") enligt Figur 30. Dra åt muttrarna till 323–396 N·m.

6. Dra åt vältskyddets axelbult (Figur 30) till 91–113 N·m så att störtbågen och solskärmen inte hoppar.

7. Sätt vältskyddets monteringsfäste ovanpå traktorenhetens störtbåge (Figur 31). Kontrollera att störtbågen är centrerad i vältskyddets monteringsfäste.



   Figur 31

   1. Flänsmutter (⅜ tum)
   2. Flänsmutter (½ tum)
   3. Skruv (½ x 2 ½ tum)
   4. U-bult (4 ½ x 2 ¾ tum)

8. Använd de monteringshål som visas i Figur 31 och fäst vältskyddets monteringsfäste ovanpå störtbågen med två U-bultar (4½ x 2¾ tum) och fyra flänsmuttrar.

9. Använd de monteringshål som visas i Figur 32 och fäst stagfästena löst på störtbågsstolparna med en U-bult (3⅛ x 5 tum) och två flänsmuttrar.



   Figur 32

   1. Flänsmutter (⅜ tum)
   2. U-bult (3⅛ x 5 tum)

10. Fäst ett stag löst på stagfästena på båda sidor om solskärmsramen på följande sätt:

    • Fäst ett stag löst på båda sidorna om solskärmsramen i stagfästenas bakre hål för modellerna 03820, 03821, 30604, 30605, 30608 och 30609 med en skruv (½ x 2 ½ tum), en bricka (½ tum) och en flänsmutter (½ tum) enligt Figur 33.

    • Fäst ett stag löst på båda sidorna om solskärmsramen i stagfästenas andra hål för modellerna 30446, 30446N, 30447 och 30447N med en skruv (½ x 2 ½ tum), en bricka (½ tum) och en flänsmutter (½ tum) enligt Figur 34.



    Figur 33

    Modeller: 03820, 03821, 30604, 30605, 30608 och 30609.

    1. Flänsmutter (½ tum)
    2. Monteringshål
    3. Bricka (½ tum)
    4. Skruv (½ x 2¾ tum)
    5. Skruv (½ x 2 ½ tum)
    6. Stag
    7. Stagfäste


    Figur 34

    Modellerna 30446, 30446N, 30447 och 30447N

    1. Flänsmutter (½ tum)
    2. Monteringshål
    3. Bricka (½ tum)
    4. Skruv (½ x 2¾ tum)
    5. Skruv (½ x 2 ½ tum)
    6. Stag
    7. Stagfäste

11. Fäst ett stagfäste löst på varje stag med en skruv (½ x 2 ½ tum), en bricka (½ tum) och en flänsmutter (½ tum) enligt Figur 33.

12. Flytta stagfästena upp eller ned på de lodräta störtbågsstolparna tills solskärmsramen sitter parallellt med golvet.

    Note: Kontrollera att ramen sitter parallellt med marken med ett vattenpass.

13. Dra åt U-bultens flänsmuttrar så att monteringsfästena fästs på stolparna.

14. Dra åt alla kvarvarande flänsmuttrar enligt nedan:

    • Dra åt flänsmuttrarna (⅜ tum) till 41–55 Nm.

    • Dra åt flänsmuttrarna (½ tum) till 113–141 Nm.

15. Sätt solskärmen på ramen i enlighet med Figur 35 och rikta samtidigt in monteringshålen.



    Figur 35

    1. Flänsskruv (5/16 x 1¼")
    2. Liten bricka
    3. Hylsa
    4. Klämmutter

16. Montera solskärmens hörn löst på ramen med en flänsskruv (5/16 x 1 ¼ tum), en liten bricka och en hylsa (Figur 35).

17. Dra åt solskärmens fästskruvar till 5–6 N·m.

    Important: Dra inte åt monteringsskruvarna för hårt eftersom solskärmen då kan spricka.

Groundsmaster 4500 och 4700 eller Reelmaster 6700 och 7000

1. Ta bort hårnålssprinten och tappen när störtbågen är i det övre läget.



   Figur 36

   1. Tapp
   2. Störtbåge
   3. Hårnålssprint

2. Sätt en bricka (13/16 × 1½") på varje skruv (3/4 × 4") enligt Figur 37.

3. Montera skruvarna och brickorna i hålen där tapparna satt (Figur 37).

4. Montera en till bricka på varje skruv och fäst med en mutter (3/4 tum) enligt Figur 37.

5. Dra åt vältskyddets axelbult till 91–113 N·m så att störtbågen och solskärmen inte hoppar.



   Figur 37

   1. Mutter (¾")
   2. Störtbåge
   3. Bricka (13/16 × 1½")
   4. Skruv (¾")

6. Sätt vältskyddets monteringsfäste ovanpå traktorenhetens störtbåge (Figur 38). Kontrollera att störtbågen är centrerad i vältskyddets monteringsfäste.



   Figur 38

   1. Flänsmutter (½ tum)
   2. Flänsmutter (⅜ tum)
   3. U-bult (3 1/2 x 5 tum)
   4. Skruv (½ x 2 ½ tum)

7. Använd de monteringshål som visas i Figur 38 och montera vältskyddets monteringsfäste ovanpå störtbågen med två U-bultar (3½ x 5 tum) och fyra flänsmuttrar.

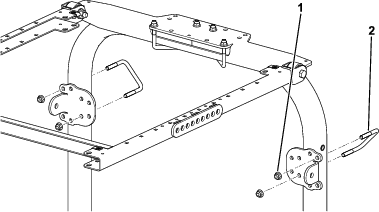

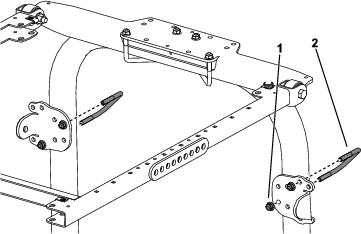

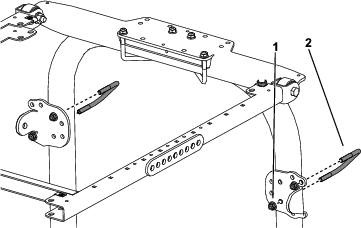

8. Använd de monteringshål som visas i Figur 39 och fäst stagfästena löst på störtbågsstolparna med en U-bult (3½ x 5 tum) och två flänsmuttrar.



   Figur 39

   1. U-bult (3 1/2 x 5 tum)
   2. Flänsmutter (⅜ tum)

9. Montera en skarvlänk löst på båda sidor om solskärmsramen i monteringsfästets bakersta och mittersta hål med två skruvar (½ tum x 1½ tum) och två flänsmuttrar (½ tum) enligt Figur 40.

10. Fäst ett stag på utsidan av respektive skarvlänk med en skruv (½ x 2 ½ tum), bricka (½ tum) och flänsmutter (½ tum) enligt Figur 40.



    Figur 40

    1. Flänsmutter (½ tum)
    2. Skruv (½ x 2 ½ tum)
    3. Skarvlänk
    4. Skruv (½ x 1½ tum)
    5. Bricka (½")
    6. Stag
    7. Stagfäste

11. Fäst ett stagfäste löst på varje stag med en skruv (½ x 2 ½ tum), en bricka (½ tum) och en flänsmutter (½ tum) enligt Figur 40.

12. Flytta stagfästena upp eller ned på de lodräta störtbågsstolparna tills solskärmsramen sitter parallellt med golvet.

    Note: Kontrollera att ramen sitter parallellt med marken med ett vattenpass.

13. Dra åt U-bultens flänsmuttrar så att monteringsfästena fästs på stolparna.

14. Dra åt alla kvarvarande flänsmuttrar enligt nedan:

    • Dra åt flänsmuttrarna (⅜ tum) till 41–55 Nm.

    • Dra åt flänsmuttrarna (½ tum) till 113–141 Nm.

15. Sätt solskärmen på ramen i enlighet med Figur 41 och rikta samtidigt in monteringshålen.



    Figur 41

    1. Flänsskruv (5/16 x 1¼")
    2. Liten bricka
    3. Hylsa
    4. Klämmutter

16. Montera solskärmens hörn löst på ramen med en flänsskruv (5/16 x 1 ¼ tum), en liten bricka och en hylsa (Figur 41).

17. Dra åt solskärmens fästskruvar till 5–6 N·m.

    Important: Dra inte åt monteringsskruvarna för hårt eftersom solskärmen då kan spricka.

Reelmaster 5010 eller Groundsmaster 4300

1. Sätt vältskyddets monteringsfäste ovanpå traktorenhetens störtbåge (Figur 42). Kontrollera att störtbågen är centrerad i vältskyddets monteringsfäste.



   Figur 42

   1. Flänsmutter (⅜ tum)
   2. Flänsmutter (½ tum)
   3. Skruv (½ x 2 ½ tum)
   4. U-bult (4 ½ x 2 ¾ tum)

2. Använd de monteringshål som visas i Figur 42 och montera vältskyddets monteringsfäste ovanpå störtbågen med två U-bultar (4½ x 2¾ tum) och fyra flänsmuttrar.

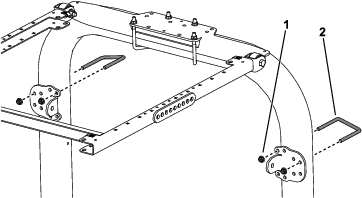

3. Använd de monteringshål som visas i Figur 43 och fäst stagfästena löst på störtbågsstolparna med en U-bult (3⅛ x 5 tum) och två flänsmuttrar.



   Figur 43

   1. Flänsmutter (⅜ tum)
   2. U-bult (3⅛ x 5 tum)

4. Fäst ett stag löst på båda sidor om solskärmsramen i stagfästets bakersta hål med en skruv (½ × 2¾ tum), två brickor (½ tum) och en flänsmutter (½ tum) enligt Figur 44.



   Figur 44

   1. Flänsmutter (½ tum)
   2. Monteringshål
   3. Bricka (½ tum)
   4. Skruv (½ x 2¾ tum)
   5. Skruv (½ x 2 ½ tum)
   6. Stag
   7. Stagfäste

5. Fäst ett stagfäste löst vid varje stag med en skruv (½ x 2 ½ tum), två brickor (½ tum) och en flänsmutter (½ tum) enligt Figur 44.

6. Flytta stagfästena upp eller ned på de lodräta störtbågsstolparna tills solskärmsramen sitter parallellt med golvet.

   Note: Kontrollera att ramen sitter parallellt med marken med ett vattenpass.

7. Dra åt U-bultens flänsmuttrar så att monteringsfästena fästs på stolparna.

8. Dra åt alla kvarvarande flänsmuttrar enligt nedan:

   • Dra åt flänsmuttrarna (⅜ tum) till 41–55 Nm.

   • Dra åt flänsmuttrarna (½ tum) till 113–141 Nm.

9. Sätt solskärmen på ramen i enlighet med Figur 45 och rikta samtidigt in monteringshålen.



   Figur 45

   1. Flänsskruv (5/16 x 2¼")
   2. Liten bricka
   3. Hylsa
   4. Klämmutter

10. Montera solskärmens hörn löst på ramen med en flänsskruv (5/16 x 1 ¼ tum), en liten bricka och en hylsa (Figur 45).

11. Dra åt solskärmens fästskruvar till 5–6 N·m.

    Important: Dra inte åt monteringsskruvarna för hårt eftersom solskärmen då kan spricka.

Multi Pro 1750

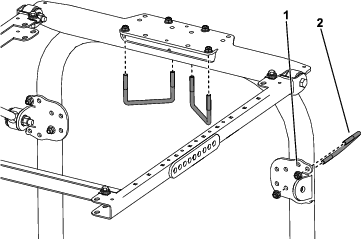

1. Sätt vältskyddets monteringsfäste ovanpå grässpridarens störtbåge (Figur 46).

   Note: Kontrollera att störtbågen är centrerad i vältskyddets monteringsfäste.



   Figur 46

   1. Skruv (½ x 2 ½ tum)
   2. Flänsmutter (½ tum)
   3. Flänsmutter (⅜ tum)
   4. U-bult (4 ½ x 2 ¾ tum)

2. Fäst ramanordningen vid vältskyddets monteringsfäste (Figur 46).

3. Använd de monteringshål som visas i Figur 46 och montera vältskyddets monteringsfäste ovanpå störtbågen med två U-bultar (4½ x 2¾ tum) och fyra flänsmuttrar.

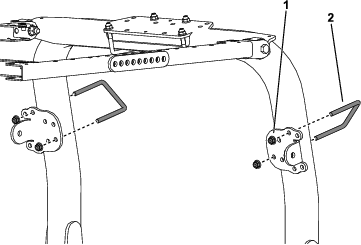

4. Använd de monteringshål som visas i Figur 47 och fäst stagfästena löst på störtbågsstolparna med en U-bult (3½ x 2¾ tum) och två flänsmuttrar.



   Figur 47

   1. Flänsmutter (⅜ tum)
   2. U-bult (3 ½ x 2 ¾ tum)

5. Montera en skarvlänk löst på båda sidor om solskärmsramen i stagfästets fjärde hål med två skruvar (½ tum x 2¾ tum) och två flänsmuttrar (½ tum) enligt Figur 48.



   Figur 48

   1. Flänsmutter (½ tum)
   2. Monteringshål
   3. Stag
   4. Bricka (½ tum)
   5. Skruv (½ x 2¾ tum)
   6. Stagfäste
   7. Skruv (½ x 2 ½ tum)

6. Fäst ett stagfäste löst på varje stag med en skruv (½ x 2 ½ tum), en bricka (½ tum) och en flänsmutter (½ tum) enligt Figur 48.

7. Flytta stagfästena upp eller ned på de lodräta störtbågsstolparna tills solskärmsramen sitter parallellt med marken. Dra sedan åt U-bultens flänsmuttrar så att monteringsfästena fästs på stolparna.

   Note: Kontrollera att ramen sitter parallellt med marken med ett vattenpass.

8. Dra åt alla kvarvarande flänsmuttrar enligt nedan:

   • Dra åt flänsmuttrarna (⅜ tum) till 41–55 Nm.

   • Dra åt flänsmuttrarna (½ tum) till 113–141 Nm.

9. Sätt solskärmen på ramen i enlighet med Figur 49 och rikta samtidigt in monteringshålen.



   Figur 49

   1. Flänsskruv (5/16 x 1¼")
   2. Liten bricka
   3. Hylsa
   4. Klämmutter

10. Montera solskärmens hörn löst på ramen med en flänsskruv (5/16 x 1 ¼ tum), en liten bricka och en hylsa (Figur 49).

11. Dra åt solskärmens fästskruvar till 5–6 N·m.

    Important: Dra inte åt monteringsskruvarna för hårt eftersom solskärmen då kan spricka.

Använd de två hålen på solskärmsramens framsida (under solskärmen) för att binda fast solskärmen när du transporterar maskinen så att den inte blåser upp i vinden (Figur 50).

Kontrollera och dra åt fästelementen efter åtta timmars bruk. Inspektera fästelementen och dra åt dem regelbundet.

Använd händerna, en mjuk trasa eller svamp och tvätta med en mild tvål eller ett milt rengöringsmedel för att lossa eller ta bort eventuell smuts som fastnat eller andra främmande partiklar.

Note: Vissa rengöringsmedel och trasor kan repa eller påverka ytan på solskärmen. Testa rengöringsmedlet eller trasan på ett ställe som inte syns så väl.
