Kit de ensacador

1. Aparque la máquina en una superficie nivelada.

2. Mueva las palancas de control de movimiento a la posición de BLOQUEO/PUNTO MUERTO.

3. Ponga el freno de estacionamiento.

4. Apague el motor y retire la llave.

Figura 5

Piezas necesarias en este paso:

1. Sujete el perno de cuello largo a la barra antivuelco con una arandela ondulada y una contratuerca (½"), como se muestra en la Figura 6.

2. Repita este procedimiento en el otro lado.



   Figura 6

   1. Contratuerca (½")
   2. Arandela ondulada
   3. Perno de cuello largo

Piezas necesarias en este paso:

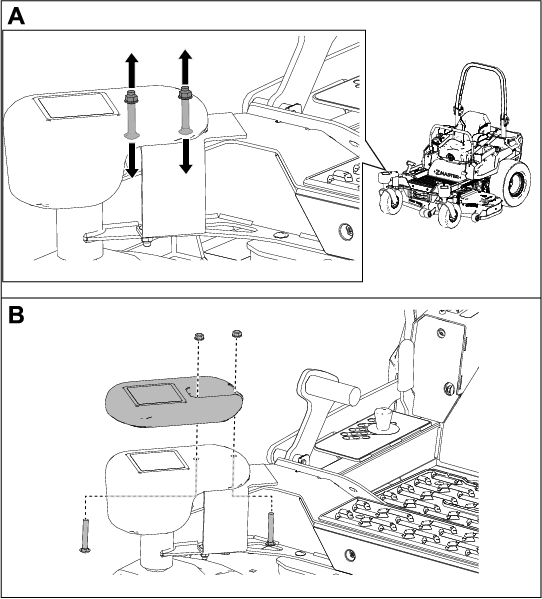

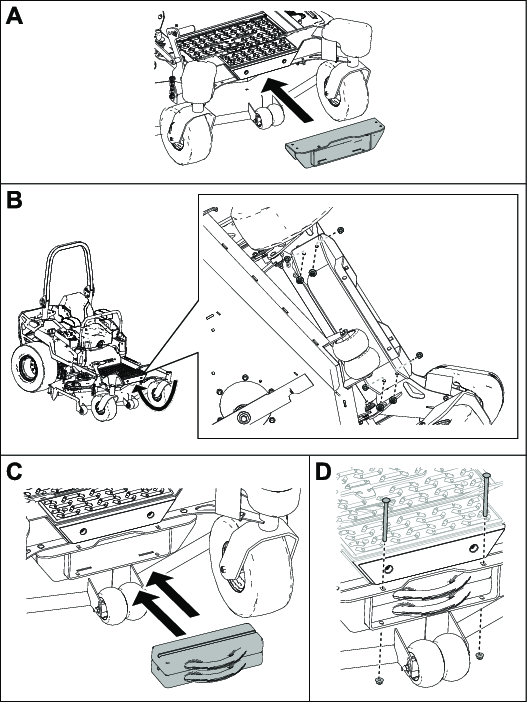

Piezas necesarias en este paso:

1. Sujete provisionalmente el soporte superior al protector trasero del motor usando 2 pernos con arandela prensada (5/16" x 1") y 2 tuercas con arandela prensada (5/16"), como se muestra en la Figura 11.



   Figura 11

   1. Tuerca con arandela prensada (5/16")
   2. Soporte superior
   3. Perno con arandela prensada (5/16" x 1")

2. Retire los 2 pernos Torx y las 2 tuercas del protector trasero izquierdo (Figura 12).

   Note: Realice el paso anterior primero en un lado de la máquina, luego en el otro lado.



   Figura 12

   1. Protector trasero izquierdo
   2. Tuerca
   3. Perno Torx

3. Sujete provisionalmente la escuadra superior izquierda al protector trasero izquierdo y al soporte superior usando 2 pernos de cabeza hexagonal (5/16" x 3¼"), 2 arandelas planas, 2 tuercas con arandela prensada (5/16"), 1 perno con arandela prensada (⅜" x 1¼") y 1 contratuerca (⅜"), como se muestra en la Figura 13.

   Note: Realice el paso anterior primero en un lado de la máquina, luego en el otro lado.



   Figura 13

   1. Protector trasero izquierdo
   2. Tuerca con arandela prensada (5/16")
   3. Contratuerca (⅜")
   4. Soporte superior
   5. Perno con arandela prensada (⅜" x 1¼")
   6. Escuadra superior izquierda
   7. Arandela plana
   8. Perno de cabeza hexagonal (5/16" x 3¼")

4. Sujete provisionalmente el soporte inferior a la placa del motor usando 2 pernos de cuello cuadrado (5/16" x 2¼"), una placa de apoyo y 2 tuercas con arandela prensada (5/16"), como se muestra en la Figura 14.

   Note: Realice el paso anterior primero en un lado de la máquina, luego en el otro lado.



   Figura 14

   1. Placa de apoyo
   2. Perno de cuello cuadrado (5/16" x 2¼")
   3. Soporte inferior
   4. Tuerca con arandela prensada (5/16")

5. Apriete todas las fijaciones.

Piezas necesarias en este paso:

1. Coloque el bastidor del ensacador en los pivotes del soporte, y gírelo hacia adelante (Figura 15).



   Figura 15

   1. Pivote
   2. Bastidor del ensacador

2. Introduzca el pasador de bloqueo a través del soporte del ensacador y el travesaño (Figura 16).

   Note: Puede ser necesario aflojar las fijaciones para alinear el pasador con el orificio.



   Figura 16

   1. Chaveta
   2. Pasador de bloqueo

3. Utilice la chaveta para sujetar el pasador de bloqueo (Figura 16).

4. Apriete cualquier fijación que esté suelta.

Piezas necesarias en este paso:

1. Enganche las bolsas en el bastidor del ensacador (Figura 17).

2. Cierre y enganche la tapa.



   Figura 17

   1. Bastidor del ensacador
   2. Bolsa

Piezas necesarias en este paso:

Note: Las máquinas de 183 cm (72") no vienen con un enganche instalado. Si está instalado el Kit de enganche, instale la tapa del enganche para proteger las bolsas.

1. Aplique un lubricante al racor de la tapa del enganche.

2. Alinee la tapa del enganche sobre el enganche y presione para encajarla (Figura 18).



   Figura 18

   1. Tapa del enganche
   2. Racor
   3. Enganche

Note: Limpie la zona alrededor de la cubierta de la correa antes de retirarla.

1. Baje la carcasa de corte a la altura de corte más baja.

2. Retire la cubierta de la correa de la derecha (Figura 19).



   Figura 19

3. Retire el soporte de la cubierta derecha de la correa, las 2 arandelas y las 2 tuercas con arandela prensada de la carcasa de corte (Figura 20).

   Note: Guarde las fijaciones que retiró en este procedimiento, para que estén disponibles para el siguiente cambio.



   Figura 20

   1. Soporte de la cubierta derecha de la correa
   2. Arandelas
   3. Tuercas con arandela prensada

4. Retire la contratuerca, el perno, el muelle y el espaciador que sujetan el deflector a los soportes de pivote (Figura 21).



   Figura 21

   1. Perno
   2. Espaciador
   3. Contratuerca
   4. Muelle
   5. Muelle instalado
   6. Deflector de hierba
   7. Gancho en J del muelle

5. Retire el deflector de hierba (Figura 21).

   Note: Guarde las fijaciones que retiró en este procedimiento, para que estén disponibles para el siguiente cambio.

Piezas necesarias en este paso:

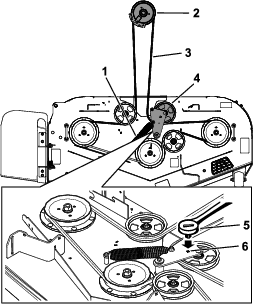

1. Utilice una llave de carraca de ⅜" en el orificio cuadrado del brazo tensor para aliviar la tensión del muelle tensor (Figura 22).



   Figura 22

   1. Muelle
   2. Polea del embrague
   3. Correa del cortacésped
   4. Conjunto tensor tensado con muelle
   5. Llave de carraca
   6. Orificio cuadrado del brazo tensor para la llave de carraca

2. Retire la correa de la polea derecha de la carcasa de corte.

3. Utilice una llave de 1½" para sujetar el eje de la cuchilla mientras retira la tuerca hexagonal (¾") y la arandela del eje de la cuchilla (Figura 23).

   Note: Guarde la tuerca hexagonal (¾") y la arandela.



   Figura 23

   1. Tuerca hexagonal (¾")
   2. Arandela
   3. Eje de cuchilla derecho

4. Inserte los espárragos roscados del soporte de la polea a través de los orificios en la polea de la carcasa (Figura 24).

5. Sujete la polea de la carcasa al eje de la cuchilla usando la tuerca hexagonal (¾") y la arandela que retiró anteriormente (Figura 24).

6. Apriete la tuerca hexagonal (¾") a 176-217 N∙m (130-160 pies-libra).

7. Coloque la polea del soplador en los espárragos roscados, e instale provisionalmente las 3 contratuercas (⅜"), como se muestra en la Figura 24.

8. Gire la polea del soplador hasta que las ranuras estrechas hagan tope en los espárragos.

9. Apriete las 3 contratuercas (⅜") a 18 N∙m (13 pies-libra).

   Asegúrese de que la polea no gira mientras aprieta las contratuercas.

   Note: Si la polea del soplador no está centrada en los espárragos, podría causar daños prematuros en la correa del soplador.



   Figura 24

   1. Contratuerca (⅜")
   2. Polea del soplador
   3. Tuerca hexagonal (¾")
   4. Arandela
   5. Polea existente de la carcasa
   6. Soporte de la polea
   7. Eje de cuchilla derecho

10. Asegúrese de que el perno de la cuchilla está apretado a 75-81 N·m (55-60 pies-libra).

11. Instale la correa del cortacésped alrededor de la polea inferior de la polea doble (Figura 25).



    Figura 25

    1. Polea inferior
    2. Correa del cortacésped

12. Instale el soporte de la cubierta de la correa a la carcasa de corte con 2 pernos de cuello cuadrado (¼" x ¾") y 2 contratuercas (¼"), como se muestra en la Figura 26.

13. Instale la tuerca rápida en el soporte de la cubierta de la correa (Figura 26).



    Figura 26

    1. Perno de cuello cuadrado (¼" x ¾")
    2. Soporte de la cubierta de la correa
    3. Tuerca rápida
    4. Contratuerca (¼")

14. Instale la correa de la carcasa de corte alrededor de la polea tensora tensada con muelle (Figura 22).

Piezas necesarias en este paso:

1. Retire las 2 tuercas con arandela prensada existentes (⅜") y 2 pernos de cuello cuadrado (⅜" x ⅞") de la carcasa de corte (Figura 27).

   Note: Guarde las fijaciones que retiró en este procedimiento, para que estén disponibles para el siguiente cambio.



   Figura 27

   1. Tuerca con arandela prensada (⅜")
   2. Perno de cuello cuadrado (⅜" x ⅞")

2. Instale el deflector usando el perno de cuello cuadrado (5/16" x ⅞"), la tuerca con arandela prensada (5/16"), 2 pernos de cuello cuadrado (⅜" x ⅞") y 2 tuercas con arandela prensada (⅜"), como se muestra en la Figura 28 y la Figura 29.

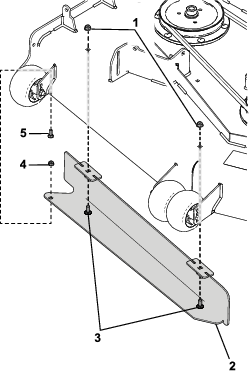

   Figura 28

   Carcasa de 152 cm (60") ilustrada

   1. Tuerca con arandela prensada (⅜")
   2. Deflector
   3. Perno de cuello cuadrado (⅜" x ⅞")
   4. Tuerca con arandela prensada (5/16")
   5. Perno de cuello cuadrado (5/16" x ⅞")


   Figura 29

   Carcasa de 183 cm (72") ilustrada

   1. Tuerca con arandela prensada (⅜")
   2. Deflector
   3. Perno de cuello cuadrado (⅜" x ⅞")
   4. Tuerca con arandela prensada (5/16")
   5. Perno de cuello cuadrado (5/16" x ⅞")

Piezas necesarias en este paso:

Asegúrese de que los pernos y el pivote están instalados en las posiciones correctas del conjunto del soplador, como se muestra en la Figura 30 y la Figura 31.

152 cm (60"):

Figura 30

183 cm (72"):

Figura 31

1. Alinee el pivote del soplador con el orificio de la carcasa de corte (Figura 32).

2. Baje el soplador e introduzca el pivote en el orificio (Figura 32).

   Note: Asegúrese de que la correa permanezca en su posición en la polea del soplador.



   Figura 32

   1. Conjunto del soplador
   2. Carcasa
   3. Orificio de pivote
   4. Pivote del soplador

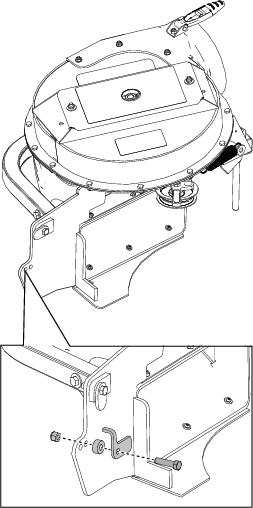

3. Sujete el cierre al soplador con el perno de cabeza hexagonal (⅜" x 1½"), el espaciador y la contratuerca (⅜"), como se muestra en la Figura 33 y la Figura 34.



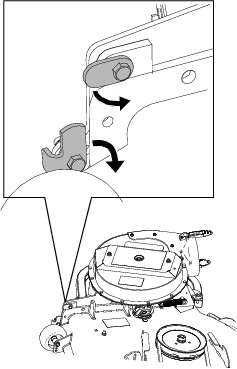

   Figura 33

   Carcasa de 152 cm (60") ilustrada

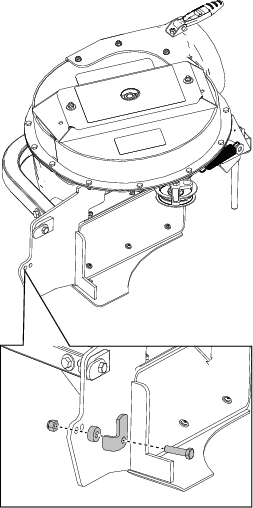

   Figura 34

   Carcasa de 183 cm (72") ilustrada

4. Cierre el conjunto del soplador para ver si los cierres están correctamente ajustados (Figura 35 y Figura 36).

   Note: Afloje o apriete el perno para comprobar que los cierres sujetan firmemente el conjunto del soplador contra la carcasa de corte, pero que pueden ser liberados a mano.

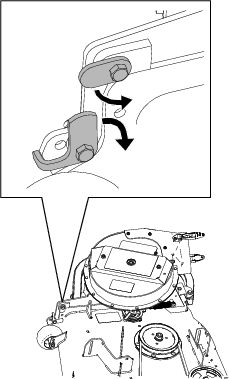

Figura 35

Carcasa de 152 cm (60") ilustrada

Figura 36

Carcasa de 183 cm (72") ilustrada

Piezas necesarias en este paso:

1. Coloque la correa del soplador alrededor de la polea motriz, como se muestra en la Figura 37.



   Figura 37

   1. Polea del soplador
   2. Polea tensora
   3. Correa del soplador
   4. Polea motriz
   5. Muelle

2. Enrute la correa provisionalmente por debajo de la polea motriz (Figura 38).

3. Mueva el soporte de la polea tensora hacia el anclaje fijo del muelle, e instale el muelle colocando el gancho del muelle en el anclaje del muelle (Figura 38).

   Note: Asegúrese de que los ganchos del muelle están correctamente posicionados sobre los anclajes.

4. Aleje la polea tensora con muelle del anclaje fijo del muelle, y enrute la correa alrededor de la polea motriz (Figura 38).

   Note: Asegúrese de que la correa está correctamente enrutada alrededor de la polea motriz.



   Figura 38

   Instalación del muelle tensor y alineación de la correa

   1. Conjunto del soplador
   2. Anclaje del muelle tensor
   3. Anclaje fijo de muelle
   4. Muelle
   5. Correa enrutada a la polea motriz
   6. Muelle (extremo con gancho) al anclaje
   7. Pestillo (bloqueado)

5. Instale la cubierta de la correa del soplador sobre la correa, y sujete la cubierta de la correa con el pomo (Figura 39).



   Figura 39

   1. Pomo de la cubierta
   2. Cubierta de la correa del soplador

Piezas necesarias en este paso:

1. Baje la carcasa de la máquina a la altura de corte más baja.

2. Retire las bolsas para poder ver el tubo debajo de la tapa.

3. Instale el tubo superior en la abertura del ensacador y vuelva a retirarlo de manera que sobresalga la junta de la tolva (Figura 40).



   Figura 40

   1. Tubo superior
   2. Abertura del ensacador
   3. Tapa del ensacador

4. Centre el resalte del tubo superior entre los tornillos que sujetan la junta de la tolva a la tolva (Figura 41).

   Note: La junta de la tolva debe sobresalir por fuera de la tapa del ensacador.



   Figura 41

   1. Resalte

5. Instale el tubo inferior en el tubo superior (Figura 42).



   Figura 42

   1. Tubo inferior
   2. Tubo superior

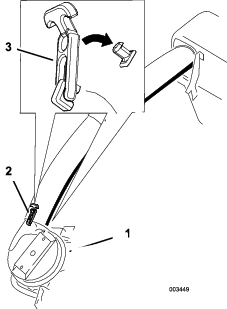

6. Deslice el tubo inferior sobre la carcasa del soplador y sujete ambas piezas con los cierres (Figura 43).

   Note: Hay cierres en la parte superior y la parte inferior de la carcasa del soplador.



   Figura 43

   1. Conjunto del soplador
   2. Tubo inferior
   3. Cierre (ensacador doble ilustrado)

7. Asegúrese de que la carcasa de la máquina está en la posición de altura de corte más baja.

8. Compruebe que el resalte de la Figura 41 está todavía en su lugar.

9. Usando los tres orificios o muescas del tubo superior como guía, perfore tres orificios (7/32" de diámetro) en el punto de unión de los tubos superior e inferior (Figura 44).

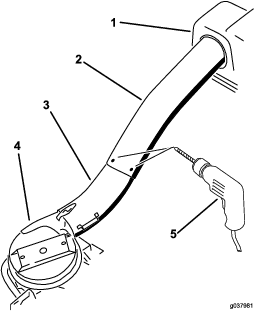

   Figura 44

   1. Tapa del ensacador
   2. Tubo superior
   3. Tubo inferior
   4. Conjunto del soplador
   5. Perforar orificios (7/32")

10. Retire el tubo inferior de la carcasa del soplador.

11. Una los tubos superior e inferior con pernos (N° 10 x ¾"), arandelas planas, y contratuercas, como se muestra en la Figura 45.



    Figura 45

    1. Tubo inferior
    2. Tubo superior
    3. Arandela plana (7/32")
    4. Contratuerca (N.º 10)
    5. Perno (Nº 10 x ¾")

12. Instale el tubo inferior en la carcasa del soplador y fíjelo con los cierres.

Note: Aumente la presión de los neumáticos debido al peso adicional.

Mantenga la presión de los neumáticos delanteros y traseros a 0.9 bar (13 psi). Una presión desigual en los neumáticos puede hacer que el corte sea desigual. Las lecturas de presión son más exactas cuando los neumáticos están fríos.

Figura 46

Las bolsas de recogida pesan mucho cuando están llenas. Tenga cuidado al levantar o manejar una bolsa de recogida llena.

1. Aparque la máquina en una superficie nivelada y desengrane el mando de control de las cuchillas.

2. Mueva las palancas de control de movimiento hacia fuera a la posición de bloqueo/punto muerto, apague el motor, retire la llave, ponga el freno de estacionamiento y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

3. Desenganche el cierre del ensacador.

4. Abra la tapa del ensacador

5. Comprima los residuos en las bolsas. Levante la bolsa con ambas manos y desengánchela del soporte del ensacador.

6. Sujete el asa situada en el fondo de la bolsa y vuelque ésta para vaciarla (Figura 47).



   Figura 47

   1. Bolsa
   2. Asa del fondo

7. Coloque el gancho de la bolsa en la muesca del bastidor del ensacador.

8. Baje la tapa del ensacador sobre las bolsas.

9. Enganche el cierre de la tapa del ensacador.

1. Desengrane la toma de fuerza y ponga el freno de estacionamiento.

2. Pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

3. Vacíe las bolsas.

4. Desenganche el cierre del tubo inferior.

5. Retire los tubos del ensacador.

6. Utilice un palo u otro objeto similar para retirar y limpiar la obstrucción de los tubos.

   Note: En la mayoría de los casos, los residuos eliminarse sacudiendo los tubos.

7. Si el conjunto del soplador está atascado, desenganche el conjunto del soplador del ensacador, retire la correa, y ábralo.

8. Utilice un palo u otro objeto similar, no las manos, para retirar y limpiar la obstrucción del conjunto del soplador.

9. Instale el sistema de ensacado completo antes de reanudar la siega.

1. Desengrane la TDF.

2. Apague el motor, ponga el freno de estacionamiento, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

3. Desenganche el tubo inferior del soplador y retire el tubo del conjunto del soplador.

4. Retire el tubo de la tapa del ensacador.

5. Baje la carcasa de corte a la altura de corte más baja.

6. Retire el pomo que sujeta la cubierta de la correa a la carcasa de corte.

7. Retire la correa del soplador del conjunto de la polea de cortacésped.

8. Abra el conjunto del soplador.

9. Retire el conjunto del soplador del orificio de pivote.

10. Si usted va a cambiar al modo de descarga lateral, asegúrese de que el deflector de hierba está instalado y que puede ser bajado a la posición de trabajo.

11. Retire el conjunto de tapa y bolsa.

No deje hierba o residuos en el ensacador mientras transporta la máquina.

Es necesario limpiar las rejillas antes de cada uso.

1. Aparque la máquina en una superficie nivelada.

2. Desengrane el mando de control de las cuchillas, accione el freno de estacionamiento y mueva las palancas de control de movimiento hacia fuera, a la posición de BLOQUEO/PUNTO MUERTO.

3. Apague el motor y retire la llave.

4. Abra la tapa del ensacador

5. Limpie las rejillas de residuos.

6. Cierre la tapa del ensacador

Inspeccione el ensacador después de las 10 primeras horas de operación y luego cada mes.

1. Compruebe el conducto, el tubo de descarga, y la tapa del ensacador. Cambie estos componentes si están agrietados o rotos.

2. Apriete todos los pernos, tuercas y tornillos.

3. Inspeccione todos los herrajes y cierres; cambie los que estén dañados o que falten.

4. Compruebe que las bolsas de recogida no están deterioradas.

   Advertencia

   Si las bolsas de recogida están rotas, desgastadas o deterioradas, podrían dejar pasar y lanzar al aire residuos y otros objetos, lesionando gravemente a usted y a otras personas.

   • Compruebe las bolsas de recogida y asegúrese de que no tienen agujeros, roturas u otros deterioros.

   • Si las bolsas están deterioradas, instale bolsas de recogida nuevas suministradas por el fabricante de este accesorio ensacador.

El ensacador debe ser limpiado diariamente.

1. Lave el interior y el exterior de la tapa del ensacador, las bolsas, el tubo y la parte inferior de la carcasa de corte. Utilice un detergente suave para automóviles para eliminar la suciedad.

2. Asegúrese de eliminar la hierba apelmazada de todas las piezas.

3. Después de lavar todas las piezas, deje que se sequen del todo.

Note: Con todas las piezas instaladas, arranque el motor y deje funcionar la máquina durante un minuto aproximadamente para facilitar el secado.

Compruebe que las correas no tienen grietas, bordes deshilachados, marcas de quemaduras u otros daños. Cambie cualquier correa que esté dañada.

1. Desengrane la TDF, mueva las palancas de control de movimiento a la posición de BLOQUEO/PUNTO MUERTO, y ponga el freno de estacionamiento.

2. Apague el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

3. Afloje o retire la guía de la correa (Figura 48).

4. Tire hacia atrás de la polea tensora tensada con muelle para aliviar la tensión de la correa (Figura 48).



   Figura 48

   1. Polea del soplador
   2. Polea tensora
   3. Correa del soplador
   4. Polea motriz
   5. Muelle

5. Retire la correa existente del soplador.

6. Instale la correa nueva alrededor de la polea del soplador (Figura 48).

7. Apriete o instale la guía de la correa (Figura 48).

8. Instale el muelle como se muestra en la Figura 49.



   Figura 49

   1. Polea tensora tensada con muelle
   2. Muelle

9. Coloque la correa sobre la polea tensora tensada con muelle (Figura 49).

Engrase el brazo de la polea tensora del ensacador (Figura 50) cada 50 horas.

Figura 50

1. Desengrane la TDF, mueva las palancas de control de movimiento a la posición de BLOQUEO/PUNTO MUERTO y ponga el freno de estacionamiento.

2. Pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

3. Compruebe el tubo superior, el tubo inferior, la tapa del ensacador y el conjunto del soplador. Cambie estos componentes si están agrietados o rotos.

4. Compruebe las bolsas, el bastidor del ensacador y la rejilla. Cambie cualquier pieza agrietada o rota.

5. Apriete todos los pernos, tuercas y tornillos.

1. Inspeccione las cuchillas del cortacésped regularmente, y siempre que una cuchilla haya golpeado algún objeto extraño.

2. Si las cuchillas están muy desgastadas o dañadas, instale cuchillas nuevas. Consulte en el Manual del operador de la máquina los procedimientos completos de mantenimiento de las cuchillas.

En la mayoría de las condiciones de siega, las cuchillas de alta elevación que vienen de serie proporcionan el mejor rendimiento de ensacado.

Se recomienda el uso de la cuchilla Atomic de Toro para el ensacado de hojas en condiciones secas. En condiciones secas con mucho polvo, las cuchillas de baja o media elevación reducen la expulsión de polvo y tierra, sin dejar de proporcionar un caudal de aire eficaz para el ensacado.

Póngase en contacto con un Distribuidor de Servicio Autorizado, que dispone de las cuchillas correctas para diferentes condiciones de siega.

Consulte el Manual del operador de las máquinas si necesita más información sobre la instalación de las cuchillas.

1. Aparque la máquina en una superficie nivelada, desengrane el mando de control de las cuchillas y ponga el freno de estacionamiento.

2. Pare el motor, retire la llave y espere a que se detengan todas las piezas en movimiento antes de abandonar el puesto del operador.

3. Retire la contratuerca, el perno, el muelle y el espaciador que sujetan el deflector a los soportes de pivote (Figura 51).

4. Retire el deflector de hierba dañado o desgastado (Figura 51).



   Figura 51

   1. Perno
   2. Espaciador
   3. Contratuerca
   4. Muelle
   5. Muelle instalado
   6. Deflector de hierba
   7. Extremo en J del muelle

5. Coloque el espaciador y el muelle en el deflector de hierba.

6. Coloque un extremo en J del muelle detrás del reborde de la carcasa.

   Note: Asegúrese de colocar un extremo en J del muelle detrás del reborde de la carcasa antes de instalar el perno, como se muestra en la Figura 51.

7. Instale el perno y la tuerca.

8. Coloque un extremo en J del muelle alrededor del deflector de hierba (Figura 51).

   Important: El deflector de hierba debe poder girar. Levante el deflector hasta que esté totalmente abierto, y asegúrese de que gire hasta cerrarse por completo.
