블로어 및 구동 키트

Z Master® 모어용 48인치, 52인치, 60인치 또는 72인치 E-Z Vac™

Model No. 78551-Serial No. 402500000 and Up

Model No. 78552-Serial No. 404691666 and Up

Model No. 78553-Serial No. 402784468 and Up

Model No. 78554-Serial No. 402433838 and Up

Important: 이 부속장치와 함께 드라이브나 캐스터 트윌을 사용하지 마십시오. 장비에 드라이브나 캐스터 트윌이 장착된 경우, 공장 공압 드라이브 타이어나 공장 공압 또는 반공압 캐스터 타이어로 교체하십시오.

Note: 정상 운전 위치에서 장비의 좌측과 우측을 판단하십시오.

설치

장비 준비

  1. 장비를 평지에 주차합니다.

  2. 모션 제어 레버를 NEUTRAL-LOCK(중립-잠금) 위치로 놓습니다.

  3. 주차 브레이크를 체결합니다.

  4. 엔진을 끄고 키를 뺍니다.

g037289

그림 1

기존 벨트 덮개, 벨트 및 브래킷 제거

Note: 제거하기 전에 벨트 덮개 주위를 청소하십시오.

  1. 모어 데크를 최저 예고 위치로 내립니다.

  2. 우측 벨트 덮개를 제거합니다(그림 2).

    g009036

    그림 2

    1. 탭을 눌러서 내립니다.
    2. 벨트 덮개를 제거합니다.

  3. 48 인치 및 52 인치 모어 전용: 모어 데크에 우측 스핀들을 고정하는 볼트를 풉니다(그림 3).

    Note: 이렇게 하면 모어 데크에 우측 벨트 덮개 브래킷을 고정하는 너트에 액세스할 수 있습니다.

    g010497

    그림 3

    48 인치 및 52 인치 모어 데크가 표시됨

    1. 우측 벨트 덮개 브래킷
    2. 와셔
    3. 플랜지 너트
    4. 이 볼트를 느슨하게 풉니다.

  4. 우측의 기존 벨트 덮개 브래킷을 제거합니다(그림 3 및 그림 4).

    g009295

    그림 4

    60 인치 및 72 인치 모어 데크가 표시됨

    1. 우측 벨트 덮개 브래킷
    2. 와셔
    3. 플랜지 너트

  5. 배거 블로어 및 풀리를 제거한 경우 나중에 사용하기 위해 우측 벨트 덮개, 브래킷 및 하드웨어를 보관하십시오.

  6. 데크 벨트를 제거하고 보관합니다.

풀리 어셈블리와 벨트 설치

이 절차를 수행하는 데 필요한 부품:

풀리 어셈블리1
풀리 플레이트 마운트 - 알루미늄 스핀들이 장착된 장비 전용1
플랜지 너트(3/8 인치) - 알루미늄 스핀들이 장착된 장비 전용3

알루미늄 스핀들이 장착된 장비

  1. 스핀들에서 상단 너트, 와셔 및 시브를 분리합니다(그림 5).

    Note: 나중에 제대로 설치하기 위해 스핀들에서 제거할 때 시브 방향을 확인하십시오.

    g302393

    그림 5

    1. 상단 너트
    2. 와셔
    3. 시브
    4. 스핀들

  2. 풀리 플레이트 마운트 스터드를 시브 구멍에 삽입합니다(그림 6).

    g302390

    그림 6

    1. 시브
    2. 풀리 플레이트 마운트 스터드

  3. 와셔 및 상단 너트를 사용하여 스핀들에 시브 어셈블리를 설치합니다(그림 7).

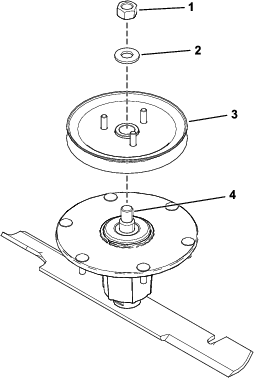

    g313933

    그림 7

    1. 상단 너트
    2. 와셔
    3. 시브 어셈블리
    4. 스핀들

  4. 176~217 N∙m의 토크로 상단 너트를 조입니다.

    Note: 시브가 자유롭게 도는지 확인합니다.

  5. 스터브 위에 개구부가 안착하도록 새로운 풀리 어셈블리를 정렬합니다(그림 8).

  6. 풀리를 돌려서 제자리에 고정합니다(그림 8).

  7. 새로운 풀리 어셈블리가 정위치에 놓이면 너트를 설치하여 새로운 풀리 어셈블리를 고정합니다(그림 8).

    28~34 N·m의 토크로 3개의 너트를 조이십시오.

    g313932

    그림 8

    1. 풀리 어셈블리
    2. 너트
    3. 스터드

  8. 테크 벨트를 설치합니다.

볼트가 장착된 장비

  1. 기존 모어 데크 풀리의 탭 볼트를 느슨하게 만들지만, 분리하지는 않습니다(그림 9).

    Note: 볼트 헤드와 풀리 사이의 간격이 5 mm가 되도록 하십시오.

  2. 풀리 볼트 헤드 위에 개구부가 안착하도록 새로운 풀리 어셈블리를 정렬합니다(그림 9).

  3. 풀리를 돌려서 제자리에 고정합니다(그림 9).

    Note: 풀리가 회전하지 않으면 볼트 헤드를 올려서 볼트를 더 느슨하게 만들고 풀리가 정위치에 고정되도록 하십시오.

  4. 새로운 풀리 어셈블리가 정위치에 놓이면 기존 볼트를 돌려서 새로운 풀리 어셈블리를 고정합니다.

    Note: 28~34 N·m의 토크로 볼트를 조입니다.

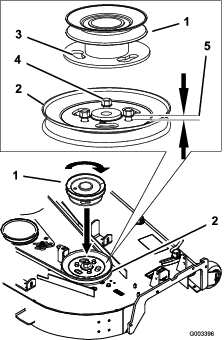

    g003396

    그림 9

    1. 풀리 어셈블리
    2. 모어 데크 풀리
    3. 잠금 슬롯
    4. 볼트 헤드
    5. 간격 - 5 mm

  5. 테크 벨트를 설치합니다.

볼트가 장착되지 않은 장비

  1. 기존 모어 데크 풀리에서 너트를 제거합니다(그림 10).

  2. 모어 데크 풀리 볼트에 새로운 풀리 어셈블리를 설치합니다(그림 10).

  3. 풀리를 돌려서 제자리에 고정합니다(그림 10).

  4. 새로운 풀리 어셈블리가 정위치에 놓이면 너트를 설치하여 새로운 풀리 어셈블리를 고정합니다.

    Note: 28~34 N·m의 토크로 너트를 조이십시오.

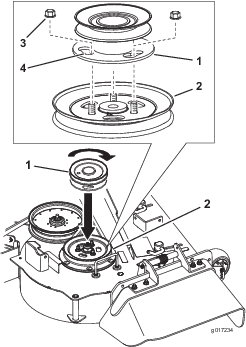

    g017234

    그림 10

    1. 풀리 어셈블리
    2. 모어 데크 풀리
    3. 잠금 슬롯
    4. 너트

  5. 테크 벨트를 설치합니다.

새로운 벨트 덮개 브래킷 설치

48 인치 및 52 인치 모어

이 절차를 수행하는 데 필요한 부품:

벨트 덮개 브래킷1
캐리지 볼트(¼ x ¾ 인치)2
록너트(¼ 인치)2

그림 11과 같이 2개의 캐리지 볼트(¼ x ¾ 인치) 및 2개의 록너트(¼ 인치)가 있는 벨트 덮개 브래킷을 설치합니다.

g009300

그림 11

  1. 록너트(¼ 인치)
  2. 48 인치 및 52 인치 모어 데크용 브래킷
  3. 캐리지 볼트(¼ x ¾ 인치)

새로운 벨트 덮개 브래킷 설치

60 인치 및 72 인치 모어

이 절차를 수행하는 데 필요한 부품:

벨트 덮개 브래킷1
캐리지 볼트(¼ x ¾ 인치)2
록너트(¼ 인치)2

그림 12과 같이 2개의 캐리지 볼트(¼ x ¾ 인치) 및 2개의 록너트(¼ 인치)가 있는 벨트 덮개 브래킷을 설치합니다.

g009296

그림 12

  1. 록너트(¼ 인치)
  2. 60 인치 및 72 인치 모어 데크용 브래킷
  3. 캐리지 볼트(¼ x ¾ 인치)

블로어 어셈블리, 배거 벨트, 스프링 및 블로어 벨트 덮개 설치

이 절차를 수행하는 데 필요한 부품:

블로어 어셈블리1
배거 벨트1
블로어 벨트 덮개1
스프링1

블로어, 배거 벨트, 스프링 및 블로어 벨트 덮개를 설치하는 정확한 절차는 배거 사용설명서를 참조하십시오.
