Dubbeluppsamlare

Grandstand®-gräsklippare

Model No. 78524-Serial No. 418342569 and Up

Introduktion

Läs den här informationen noga så att du lär dig att använda och underhålla produkten på rätt sätt och för att undvika person- och produktskador. Du är ansvarig för att produkten används på ett korrekt och säkert sätt.

Besök www.Toro.com om du behöver utbildningsmaterial för säkerhet och drift, information om tillbehör, hjälp med att hitta en återförsäljare eller om du vill registrera din produkt.

Kontakta en auktoriserad återförsäljare eller Toros kundservice och ha produktens modell- och artikelnummer till hands om du har behov av service, Toro-originaldelar eller ytterligare information. Figur 1 visar var på produkten modell- och serienumren sitter. Skriv numren i det tomma utrymmet.

Important: Skanna rutkoden på serienummerdekalen (i förekommande fall) med en mobil enhet för att få tillgång till information om garanti, reservdelar och annat.

g256117

Figur 1

  1. Plats för blåsarens modell- och serienummer
g256118

Figur 2

  1. Plats för uppsamlarens modell- och serienummer

I den här bruksanvisningen anges potentiella risker och alla säkerhetsmeddelanden har markerats med en varningssymbol (Figur 3), som anger fara som kan leda till allvarliga personskador eller dödsfall om föreskrifterna inte följs.

g000502

Figur 3

  1. Varningssymbol

Två ord används också i den här bruks­anvisningen för att markera information. Viktigt anger speciell teknisk information och Observera anger allmän information som bör ges särskild uppmärksamhet.

Varning

KALIFORNIEN

Proposition 65 Varning

Användning av produkten kan orsaka kemikalieexponering som av den amerikanska delstaten Kalifornien anses orsaka cancer, fosterskador och andra fortplantningsskador.

Säkerhet

Varning

Följ anvisningarna nedan för att undvika personskador:

  • Läs alla drifts- och säkerhetsanvisningar i bruksanvisningen till klipparen innan du använder det här redskapet.

  • Ta aldrig bort utkastarröret, påsarna, uppsamlarhuven eller utkastaren medan motorn är igång.

  • Stäng alltid av motorn, ta ut nyckeln och vänta tills alla rörliga delar har stannat innan du rensar bort blockeringar i uppsamlingssystemet.

  • Låt aldrig motorn gå medan du utför något underhåll eller några reparationer.

Varning

När uppsamlaren är i drift kan blåsaren rotera och kapa av eller skada händer och fingrar.

  • Stäng av motorn, ta ut nyckeln och vänta tills alla rörliga delar har stannat före justering, rengöring, reparation och kontroll av blåsaren samt innan utkastaren rensas.

  • Använd en pinne eller liknande föremål, inte händerna, för att ta bort skräp från blåsaren och röret.

  • Håll ansikte, händer, fötter och andra kroppsdelar samt klädesplagg borta från dolda, rörliga och roterande delar.

Varning

Skräp, som löv, gräs och buskar, kan fatta eld. En motorbrand kan orsaka person- och egendomsskador.

  • Håll motorn och ljuddämparen rena från skräp.

  • Var försiktig när du använder uppsamlarlocket så att skräp inte faller ner på motorn eller ljuddämparen.

  • Låt maskinen svalna innan du ställer den i förvar.

Nedan finns säkerhetsinformation som gäller specifikt för Toro-produkter och annan säkerhets­information som du bör känna till.

  • Lär dig hur man använder utrustningen på ett säkert sätt och bekanta dig med reglage och säkerhetsskyltar.

  • Var extra försiktig med gräsuppsamlare och andra tillbehör. Dessa kan förändra maskinens stabilitet och driftegenskaper.

  • Följ rekommendationerna och lägg till eller avlägsna vikter enligt bruksanvisningen för maskinen.

  • Använd inte gräsuppsamlaren i branta sluttningar. En tung gräsuppsamlare kan göra att du tappar kontrollen eller få maskinen att välta.

  • Sakta ner och var extra försiktig i sluttningar. Klipp från sida till sida i sluttningar. Gräsförhållandena kan påverka maskinens stabilitet. Var mycket försiktig när du kör nära stup.

  • Rörelse i sluttningar ska ske långsamt och gradvis. Ändra inte hastighet eller riktning plötsligt.

  • Gräsuppsamlaren kan skymma sikten till höger. Var extra försiktig när du kör maskinen bakåt.

  • Var försiktig när du lastar maskinen på eller av en släpvagn eller lastbil.

  • Kör aldrig maskinen om gräsriktaren har höjts upp, tagits bort eller justerats, om du inte använder en gräsuppsamlare.

  • Håll händer och fötter borta från rörliga delar. Gör inga justeringar när motorn är igång.

  • Stanna maskinen på jämnt underlag, koppla ur drivhjulen, koppla in parkeringsbromsen, stäng av motorn och ta ut nyckeln innan du lämnar förarsätet, oavsett orsak. Detta gäller även när du ska tömma gräsuppsamlaren eller rensa utkastaren.

  • Kör aldrig maskinen utan att hela gräsuppsamlaren, gräsriktaren och/eller skyddet sitter på plats.

  • Stäng av motorn och ta ur nyckeln innan du tar bort gräsuppsamlaren eller rensar utkastaren.

  • Lämna inte kvar gräsklipp i gräsuppsamlaren under en längre tid.

  • Gräsuppsamlarens delar utsätts lätt för slitage, skada och försämring, vilket kan göra att rörliga delar friläggs eller att föremål slungas iväg. Undersök komponenterna ofta och byt vid behov ut dem mot delar som rekommenderas av tillverkaren.

Säkerhets- och instruktionsdekaler

Graphic

Säkerhetsdekalerna och anvisningarna är fullt synliga för föraren och finns nära alla potentiella farozoner. Ersätt dekaler som har skadats eller saknas.
decal133-8061

133-8061

decal136-4053

136-4053

  1. Varning! Risk för minskad dragkraft – använd inte med enbart motvikter monterade eller enbart E-Z Vac monterat, utan använd alltid med både E-Z Vac och motvikter monterade.
decal112-9028

112-9028

  1. Varning – håll avståndet till rörliga delar och se till att alla skydd sitter på plats.
decal146-4438

146-4438

  1. Läs instruktionerna innan du utför service eller underhåll.
  2. Vrid bort blåsaren från klippdäcket, placera bältet på blåsarskivan och för till övre löprullen, sen till baksidan och nedre löprullen och slutligen till övre rullen för den lagrade axelförlängningen.
decal136-4087

136-4087

  1. Varning – läs bruksanvisningen.
  2. Varning – bär hörselskydd.
  3. Risk för utslungade föremål – använd inte blåsaren utan att hela uppsamlingssystemet har monterats och spärrats.
  4. Risk för avkapning/avslitning, impellern – håll avstånd till rörliga delar och se till att alla skydd sitter på plats.
  5. Risk för avkapning/avslitning, impellern – koppla ur kraftuttaget (PTO), ta ut tändningsnyckeln och vänta tills alla rörliga delar har stannat.
  6. Varning! Risk för minskad dragkraft – använd inte med enbart motvikter monterade eller enbart E-Z Vac monterat, utan använd alltid med både E-Z Vac och motvikter monterade.

Montering

Important: Använd inte driv- eller svängtweels med detta tillbehör. Om maskinen är utrustad med driv- eller svängtweels ska du ersätta dem med fabrikens pneumatikdrivhjul eller fabrikens preumatiska eller halvpneumatiska svänghjul.

Note: Vänster och höger sida på maskinen är lika med förarens vänstra respektive högra sida vid normal körning.

Förbereda maskinen

Note: Om rullsatsen för linjemålning har monterats ska du ta bort denna innan du monterar redskapet.

  1. Koppla ur kraftuttaget, för rörelsereglagespakarna till det NEUTRALA LåSLäGET och dra åt parkeringsbromsen.

  2. Stäng av motorn, ta ut nyckeln och vänta tills alla rörliga delar har stannat innan du kliver ur förarsätet.

  3. Reparera alla böjda eller skadade delar på klippdäcket och ersätt de delar som saknas.

  4. Ta bort eventuellt skräp på däcket och den bakre delen av maskinen för att underlätta installationen.

Montera blåsar- och drivenhetssatsen till E-Z Vac

Delar som behövs till detta steg:

Blåsar- och drivenhetssats till E-Z Vac (säljs separat)1

Se bruksanvisningen för satsen.

Montera blåsarenheten, remmen och remkåpan

Delar som behövs till detta steg:

Blåsarenhet (från blåsar- och drivenhetssatsen)1
Blåsarrem (från blåsar- och drivenhetssatsen)1
Remkåpa (från blåsar- och drivenhetssatsen)1
Vred (från blåsar- och drivenhetssatsen)1

  1. Sänk ner klippdäcket till den nedersta inställningen.

  2. För in sprinten från blåsarenheten i blåsarens monteringsfäste enligt Figur 4. Spärra inte blåsaren på blåsarfästet.

    g274289

    Figur 4

    1. Blåsarenhet
    2. Sprint
    3. För in sprinten här.

  3. Montera remmen på remskivorna och mellanremskivenheten enligt Figur 5 och Figur 6.

    g482303

    Figur 5

    g293335

    Figur 6

    1. Blåsarrem
    2. Klipparrem

  4. Stäng blåsarenheten så att handtaget låses fast på blåsarfästet.

  5. Montera remkåpan och säkra den genom att skruva på vredet på skruven på mellanremmen (Figur 7).

    g037529

    Figur 7

    1. Vred
    2. Mellanremsskruv
    3. Remkåpa

Note: Ta först bort remkåpan när du behöver öppna blåsarenheten.

Montera uppsamlarens utökningssats (tillval)

Delar som behövs till detta steg:

Uppsamlarens utökningssats1

Se bruksanvisningen för satsen.

Montera beslagen

Delar som behövs till detta steg:

Främre monteringsfäste1
Nedre monteringsfäste1
Bakre monteringsfäste1
Höger monteringsfäste1
Planbricka2
Skruv (3/8 x 4 tum)2
Vagnsskruv (3/8 x 1 tum)1
Mutter (⅜ tum)1
Vagnsskruv (1/4 x 5/8 tum)2
Mutter (¼ tum)2

  1. Avlägsna bränsletanken. Mer information finns i maskinens bruksanvisning.

  2. Hissa upp maskinens bakre, högra sida så att ingen vikt ligger på höger hjul.

  3. Ta bort höger däck (Figur 8).

    g037604

    Figur 8

    1. Höger däck
    2. Hjulmutter
    3. Höger växellåda

  4. Höj upp förarplattformen.

  5. Ta bort de två bakre skruvarna och de två muttrarna från höger växellåda (Figur 9). Spara muttrarna.

    g037605

    Figur 9

    1. Bult
    2. Mutter
    3. Höger växellåda

  6. Montera det nedre monteringsfästet på transmissionen med de två muttrar som du tog bort, två planbrickor och två skruvar (3/8 x 4 tum) enligt Figur 10.

    g185953

    Figur 10

    1. Vagnsskruv (3/8 x 1/ tum) och mutter (3/8 tum)
    2. Mutter
    3. Nedre monteringsfäste
    4. Planbricka
    5. Skruv (3/8 x 4 tum)

  7. Fäst övre delen av fästet med en vagnsskruv (3/8 x 1 tum) och en mutter (3/8 tum).

  8. Dra åt skruvarna till 37–45 N·m.

  9. Ta bort de främre två bultarna och två muttrarna från höger monteringsfäste och de främre två bultarna och två muttrarna från den högre kolonnpanelen (Figur 11).

    Important: Kontrollera att fläkthöljet inuti ramen inte faller ner på växellådan när du tar bort fästelementen.

    g037607

    Figur 11

    1. Transmissionsskruv
    2. Mutter
    3. Kolonnpanelskruv
    4. Höger monteringsfäste

  10. Använd de skruvar och muttrar som du tog bort i steg 9 för att montera det högra monteringsfästet och fläkthöljet på ramen (Figur 11). Dra åt skruvarna till 37–45 N·m.

  11. Montera det främre monteringsfästet löst vid styrkolonnens främre del med två vagnsskruvar (1/4 x 5/8 tum) och två muttrar (1/4 tum) enligt Figur 12.

    g037608

    Figur 12

    1. Styrkolonnens främre del
    2. Vagnsskruv (1/4 x 5/8 tum)
    3. Främre monteringsfäste
    4. Mutter (¼ tum)

  12. Sänk ner förarplattformen.

  13. Montera höger hjul, dra åt hjulmuttrarna till 115–142 N·m och sänk ned maskinen (Figur 8).

Montera uppsamlarramen

Delar som behövs till detta steg:

Uppsamlarramenhet1
Sprintbult2
Hårnålssprint3
Tryckbricka1
Mutter (⅜ tum)1
Vagnsskruv (⅜ x 1 tum)1

  1. Ta hjälp av en annan person för att lyfta uppsamlarramen och fästa den nedre, bakre sidan av ramen på det nedre monteringsfästet med en sprintbult och en hårnålssprint (Figur 13)

    g037647

    Figur 13

    1. Uppsamlarram
    2. Sprintbult
    3. Nedre monteringsfäste
    4. Hårnålssprint

  2. Fäst ramen vid sprinten på bakre monteringsfästet med en tryckbricka och en hårnålssprint (Figur 14).

    g037648

    Figur 14

    1. Bakre monteringsfäste
    2. Hårnålssprint
    3. Sprint (del av fäste)
    4. Tryckbricka

  3. Fäst den nedre, främre sidan av uppsamlarramen på transmissionens monteringsfäste med en sprintbult och en hårnålssprint (Figur 15)

    g037649

    Figur 15

    1. Sprintbult och hårnålssprint (monterat)
    2. Transmissionens monteringsfäste

  4. Fäst uppsamlarramen på det främre monteringsfästet med en vagnsskruv (3/8 x 1 tum) och en mutter (3/8 tum) enligt Figur 16.

    g037650

    Figur 16

    1. Mutter (3/8 tum)
    2. Vagnsskruv (3/8 x 1 tum)
    3. Främre monteringsfäste

  5. Dra åt muttrarna på uppsamlarramen och det främre monteringsfästet.

  6. Montera bränsletanken. Mer information finns i maskinens bruksanvisning.

    Note: När du monterar bränsletankfästet ska du montera det bakre monteringsfästet mellan styrkolonnen och bränsletankfästet.

    g037609

    Figur 17

    1. Skruv
    2. Bränsletankfäste
    3. Bakre monteringsfäste

  7. Höj kudden.

Montera påsarna

Delar som behövs till detta steg:

Ram för påse2
Påshållare2
Klämma2
Skruv (5/16–18 x ¼ tum)2
Mutter (5/16 tum)2
Påse2

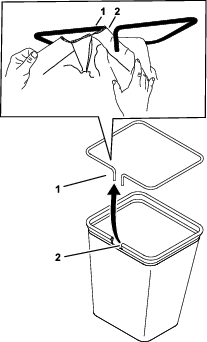

  1. Med ramens och påsens öppningar vända mot dig skjuter du den högra öppningen på ramens vänstra arm.

    g540720

    Figur 18

    1. Ramens vänstra arm
    2. Höger öppning

  2. Montera klämman på varje påsram med två skruvar (5/16 x ¾ tum) och två låsmuttrar (5/16 tum).

    g540327

    Figur 19

    1. Bult
    2. Mutter
    3. Klämma
    4. Påshållare

  3. Lås upp och öppna huvenheten.

  4. Montera påsarna på påsfästena (Figur 20).

    g037656

    Figur 20

    1. Påsfäste
    2. Påse

  5. Stäng och säkra huvenheten.

Installera uppsamlarröret

Delar som behövs till detta steg:

Slang (från blåsaren och drivningssatsen)1
Slangklämma (från blåsaren och drivningssatsen)1

  1. Gänga i slangens ena ände i huven och vrid om 2–3 varv (Figur 21).

    g037657

    Figur 21

    1. Slang

  2. Gänga slangklämman på en av den nya slangens ändar 2–3 varv (Figur 22).

    g257568

    Figur 22

    1. Slang
    2. Slangklämma
    3. Gummispärrhake

  3. Montera slangen över fläktens övergång så att slangen får en cirka 90 graders böjning från huvan. Justera vid behov slangklämmornas riktning så att de överensstämmer med gummispärrarna och fäst slangen genom att dra gummispärrarna över krokarna (Figur 22).

    Note: Se till att gummispärrarna sitter åt ordentligt. Skruva på klämman ytterligare en bit på slangen om spärrarna är lösa.

Montera vikten

Delar som behövs till detta steg:

Vikt1
U-bult1
Lång U-bult (endast för Multi ForceTM-maskiner med klippdäck på 132 cm)1
Låsmutter (½ tum)2

Montera vikten på vänster svänghjul med hjälp av en U-skruv och två låsmuttrar (1/2 tum) enligt Figur 23.

Note: För Multi Force-maskiner med klippdäck på 132 cm använder du den långa U-bulten. Vikten ska vila på ramens ovansida (Figur 24).

g037528

Figur 23

  1. Låsmutter, 1/2 tum (2)
  2. Vikt
  3. Svänghjul (hjulet visas inte)
  4. U-bult
g220332

Figur 24

Körning

Säkerhet vid drift

  • Bekanta dig med alla drifts- och säkerhetsinstruktioner i bruksanvisningen för din maskin innan du använder detta redskap.

  • Ta aldrig bort uppsamlaren eller uppsamlarrören när motorn är igång.

  • Stäng alltid av motorn, ta ut nyckeln och vänta tills alla rörliga delar har stannat innan du rensar bort blockeringar i uppsamlingssystemet.

  • Låt aldrig motorn gå medan du utför något underhåll eller några reparationer.

  • Dra åt parkeringsbromsen.

Varning

Om inte gräsriktare, uppsamlarrör eller en komplett uppsamlarenhet har monterats kan du och andra komma i kontakt med kniven eller träffas av utslungat skräp. Kontakt med roterande kniv(ar), impeller och utslungat skräp kan orsaka skador eller leda till dödsfall.

  • Montera alltid gräsriktaren när du tar bort uppsamlaren och växlar till sidoutkastläge.

  • Byt omedelbart ut gräsriktaren om den skadas. Gräsriktaren riktar avfallet ned mot gräset.

  • För aldrig in händerna eller fötterna under maskinen.

  • Försök aldrig att rensa utkastaren eller klipparknivarna utan att stänga av kraftuttaget (flytta PTO till Off) och vrida tändningsnyckeln till Off. Ta även ut nyckeln och lossa tändkabeln från tändstiftet/tändstiften.

  • Stäng av motorn innan blåsarhuset rensas.

Var försiktig

Barn eller kringstående kan skadas om de flyttar eller försöker köra en maskin som har lämnats utan uppsikt.

Ta alltid ur tändningsnyckeln och dra åt parkeringsbromsen när du lämnar maskinen utan tillsyn, även om det bara är för några minuter.

Ställa in utkastarens skärm

Justera skärmen till läge C (det främre läget) för uppsamling. Mer information finns i maskinens bruksanvisning.

Kontrollera att skärmen inte kommer i kontakt med blåsarhuset.

g012679

Figur 25

Använda uppsamlaren

Koppla in kraftuttaget i traktorenheten för att starta blåsaren och koppla ur kraftuttaget för att stoppa blåsaren.

Vid uppsamling under torra förhållanden ska du sänka ner klippdäcket för att begränsa utblåset.

Uppsamlingssystemet kan täppas igen om du kör för snabbt och motorvarvtalet är för lågt. I sluttningar kan det vara nödvändigt att sänka maskinens hastighet. Klipp alltid i nedförslut när det är möjligt.

Var försiktig

När uppsamlaren fylls blir maskinens bakre del tyngre. Om du stannar och startar maskinen plötsligt i sluttningar kan du förlora kontrollen över styrningen och maskinen kan välta.

  • Starta och stanna inte plötsligt när du kör i uppförs- och nedförsbackar. Undvik att starta i uppförsbackar.

  • Om du stannar maskinen i motlut kopplar du ur kraftuttaget. Backa sedan med låg hastighet nedför backen.

  • Ändra inte hastighet och stanna inte i sluttningar.

Använda fyllnadsindikatorn

Fyllnadsindikatorn på uppsamlarhuven snurrar medan du fyller påsarna (Figur 26). Påsarna är fulla när indikatorn stannar helt.

Rengör fyllnadsindikatorimpellern om gräs eller smuts har ansamlats.

g037666

Figur 26

  1. Fyllnadsindikator

Arbetstips

Maskinstorlek

Kom ihåg att maskinen blir längre och bredare när detta tillbehör har monterats. Om du svänger alltför snävt i trånga utrymmen kan du skada tillbehöret eller annan egendom.

Använda trimmern

Trimma alltid med klipparens vänstra sida. Trimma inte med den högra sidan, eftersom det kan skada uppsamlarens utkastare och utkastarröret.

Klipphöjd

För att få bästa uppsamlingsresultat ska du ställa in däckets klipphöjd till högst 51–76 mm eller 1/3 av gräshöjden, beroende på vilket som är lägst. Om du klipper mer än så minskas vakuumsystemets kapacitet.

Klippfrekvens

Klipp gräset ofta, särskilt när det växer snabbt. Om gräset blir väldigt långt måste du klippa det två gånger (se Använda uppsamlaren för högt gräs).

Klippteknik

För att få bäst resultat ska du se till att överlappa det område du just klippt en aning med klipparen under nästa varv. Detta bidrar till att minska motorbelastningen och minskar risken för att blåsarenheten och -röret täpps igen.

Använda uppsamlaren för högt gräs

Klipp och samla upp gräset med en högre klipphöjdsinställning än vanligt om gräset är högre än normalt eller om det är väldigt fuktigt. Klipp sedan på nytt och samla upp gräset med den normala, lägre inställningen.

Ovanligt högt gräs är tungt och kan inte drivas in ordentligt i uppsamlaren. Om detta händer kan röret och blåsaren bli igensatta. Du kan undvika att uppsamlingssystemet blockeras genom att klippa gräset med hög klipphöjd först och sedan sänka gräsklipparen till din normala klipphöjd och upprepa uppsamlingsproceduren.

Uppsamling av löv

Håll klipphöjden så nära gräsets höjd som möjligt när du samlar upp löv för bästa möjliga slutresultat. Det kan vara nödvändigt att sänka klipphöjden till lägre än gräsets höjd vid torra och dammiga förhållanden för att undvika utblås. Uppsamlingsresultatet kan förbättras om löven sönderdelas före uppsamling.

Använda uppsamlaren för vått gräs

Försök alltid att klippa gräset när det är torrt om så är möjligt. Vått gräs kan leda till igensättning.

Minska igensättning

Du kan undvika att uppsamlingssystemet blockeras genom att minska hastigheten och klippa gräset med hög klipphöjdsinställning, och sedan sänka klipparen till normal klipphöjd och upprepa uppsamlingsprocessen.

Tecken på igensättning

Under uppsamlingen blåser ofta en mindre mängd klipp ut framför gräsklipparen. Om alltför mycket gräsklipp blåser ut är detta ett tecken på att uppsamlaren är full eller att blåsaren eller röret är igensatt.

Uppsamlarknivar

I de flesta fall ger vanliga höglyftsknivar bäst uppsamlingsresultat.

Använd Toro Atomic-kniven för uppsamling av torra löv. Vid torra och dammiga arbetsförhållanden minskar mellanlyfts- och låglyftsknivarna utblås av damm och smuts samtidigt som ett effektivt uppsamlingsluftflöde erhålls.

Kontakta en auktoriserad återförsäljare för att få rätt sorts knivar för olika klippförhållanden.

Körning över trottoarkanter och vid lastning

Lyft alltid däcket till högsta läge när du lastar maskinen på släp eller vid körning uppför/nedför en trottoarkant. Om klippdäcket är inställt på ett lägre läge kan klipparen skadas vid lastning eller körning över en trottoarkant. Om en trottoarkant är högre än 15,2 cm bör du köra över den i en tvär vinkel med däcket i högsta läge. Var försiktigt när du lastar maskinen på ett släp.

Tömma gräspåsarna

Gräspåsarna är tunga när de är fulla. Var försiktig när du lyfter upp eller hanterar en full gräspåse.

  1. Koppla ur kraftuttaget, för rörelsereglagespakarna till det NEUTRALA LåSLäGET och dra åt parkeringsbromsen.

  2. Stäng av motorn, ta ut nyckeln och vänta tills alla rörliga delar har stannat innan du kliver ur förarsätet.

  3. Haka loss uppsamlarens spärr.

  4. Öppna uppsamlarhuven.

  5. Tryck ihop skräpet i påsarna. Lyft upp påsen med båda händerna och haka loss den från uppsamlarfästet.

  6. Fatta tag i handtaget på undersidan av påsen och vänd det upp och ner för att tömma påsen (Figur 27).

    g003357

    Figur 27

    1. Påse
    2. Handtag på undersidan

  7. Gör likadant med den andra påsen.

  8. För in påsens flik i skåran i uppsamlarens stödram. Gör likadant med båda påsarna.

  9. Sänk ner uppsamlarhuven över påsarna.

  10. Haka fast uppsamlarhuven.

Rensa bort skräp från uppsamlarsystemet

Varning

När uppsamlaren är i drift kan blåsaren rotera och kapa av eller skada dina händer.

  • Stäng av motorn och vänta tills alla rörliga delar har stannat före justering, rengöring, reparation och kontroll av blåsaren samt innan utkastaren rensas. Ta ur nyckeln.

  • Använd en pinne, inte händerna, för att ta bort skräp från blåsaren och röret.

  • Håll ansikte, händer, fötter och andra kroppsdelar samt klädesplagg borta från dolda, rörliga och roterande delar.

  1. Koppla ur kraftuttaget, för rörelsereglagespakarna till det NEUTRALA LåSLäGET och dra åt parkeringsbromsen.

  2. Stäng av motorn, ta ut nyckeln och vänta tills alla rörliga delar har stannat innan du kliver ur förarsätet.

  3. Tömma påsarna.

  4. Lossa röret från blåsaren.

  5. Ta bort röret från uppsamlaren.

  6. Använd en pinne eller liknande – inte händerna – för att rensa röret från skräp.

    Note: I de flesta fall kan skräpet skakas ut från röret.

  7. Montera röret.

  8. Om blåsarenheten är blockerad tar du bort remkåpan, lossar blåsarenheten och fäller upp den.

  9. Använd en pinne eller liknande – inte händerna – för att rensa bort skräp från blåsarenheten.

  10. När du har tagit bort igensättningen stänger du blåsarenheten så att handtaget låses fast.

Demontera uppsamlaren

Varning

Om motorn har varit igång är delarna kring motorn varma. Du kan få brännskador om du vidrör varma delar.

  • Vidrör inte motorns delar då de är mycket varma.

  • Låt motorn svalna innan du tar bort uppsamlaren.

Var försiktig

Om du inte tar bort de främre vikterna och använder maskinen utan uppsamlingsredskapet kan maskinen bli så instabil att du förlorar kontrollen över den.

Demontera alltid de främre vikterna när du tar bort uppsamlingsredskapet.

  1. Koppla ur kraftuttaget, för rörelsereglagespakarna till det NEUTRALA LåSLäGET och dra åt parkeringsbromsen.

  2. Stäng av motorn, ta ut nyckeln och vänta tills alla rörliga delar har stannat innan du kliver ur förarsätet.

  3. Ta bort uppsamlaren genom att upprepa avsnitten med monteringsanvisningar i omvänd ordning med början från steg Installera uppsamlarröret.

  4. Ta bort blåsarenheten genom att upprepa avsnitten med monteringsanvisningar i omvänd ordning. Mer information finns i monteringsanvisningarna för blåsaren.

    Note: Se till att du tar bort den främre vikten och monterar gräsriktaren när du tar bort blåsarenheten.

Fara

Om varken gräsriktare, utkastarlucka eller komplett gräsuppsamlare har monterats kan du och andra komma i kontakt med knivarna eller träffas av utslungat skräp. Kontakt med roterande kniv(ar) och utslungat skräp kan orsaka skador eller leda till dödsfall.

  • Montera alltid gräsriktaren när du tar bort uppsamlaren och växlar till sidoutkastläge.

  • Byt omedelbart ut gräsriktaren om den skadas. Gräsriktaren riktar avfallet ned mot gräset.

  • För aldrig in händerna eller fötterna under maskinen.

  • Försök aldrig att rensa utkastaren eller knivarna utan att först stänga AV kraftuttaget, vrida tändningsnyckeln till det AVSTäNGDA läget och ta ur nyckeln.

Transportera maskinen

Kontrollera att spärren är fäst baktill på uppsamlarhuven innan du transporterar maskinen på ett släp.

Fara

Maskinen kan skadas om den transporteras med gräs eller skräp i uppsamlaren.

Lämna inte gräs eller skräp i uppsamlaren då maskinen ska transporteras.

Underhåll

Var försiktig

Om du lämnar nyckeln i tändningslåset kan någon råka starta motorn av misstag och skada dig eller någon annan person allvarligt.

Ta ut nyckeln ur tändningslåset innan du utför något underhåll.

Rekommenderat underhåll

UnderhållsintervallUnderhållsförfarande
Efter de första 8 timmarna
  • Kontrollera uppsamlarremmen.
  • Kontrollera uppsamlaren.
    		•
    Efter varje användning
  • Rengör uppsamlaren, påsarna och fyllnadsindikatorimpellern.
    		•
    Var 25:e timme
  • Kontrollera uppsamlarremmen.
  • Kontrollera impellerenheten.
    		•
    Var 100:e timme
  • Kontrollera uppsamlaren.
    		•

    Rengöra uppsamlaren och påsarna

    UnderhållsintervallUnderhållsförfarande
    Efter varje användning
  • Rengör uppsamlaren, påsarna och fyllnadsindikatorimpellern.
    		•

    Note: Om du inte rengör uppsamlaren kan torkat gräs ansamlas och täppa till fläkthuset och röret.

    1. Tvätta uppsamlarhuvens insida och utsida, påsar, rör, fyllnadsindikatorimpellern och maskinens undersida. Använd ett milt fordonstvättmedel för att avlägsna smuts.

    2. Se till att du får bort allt ihopklumpat gräs från alla delar.

    3. Låt samtliga delar torka ordentligt efter rengöring.

    Note: Starta och kör maskinen i en minut för att påskynda torkningen när du har monterat alla delar.

    Kontrollera uppsamlarremmen

    UnderhållsintervallUnderhållsförfarande
    Efter de första 8 timmarna
  • Kontrollera uppsamlarremmen.
    • Var 25:e timme
  • Kontrollera uppsamlarremmen.

    • Se till att remmarna inte är spruckna eller har fransiga kanter, brännmärken eller andra skador. Byt ut skadade remmar.

    Byta uppsamlarremmen

    1. Koppla ur kraftuttaget, för rörelsereglagespakarna till det NEUTRALA LåSLäGET och dra åt parkeringsbromsen.

    2. Stäng av motorn, ta ut nyckeln och vänta tills alla rörliga delar har stannat innan du kliver ur förarsätet.

    3. Sänk ner klippdäcket till den nedersta inställningen.

    4. Lossa på vredet på remkåpan och ta bort kåpan.

    5. Öppna blåsarenheten för att komma åt bandet och remskivan.

    6. Dra den fjäderbelastade mellanremskivan bakåt för att minska remspänningen (Figur 28).

      g256119

      Figur 28

      1. Rem
      2. Fjäderbelastad mellanremskiva

    7. Ta bort den befintliga uppsamlarremmen från däcket och blåsarenheten genom att rotera blåsarremskivan när du drar av remmen.

    8. Montera remmen runt blåsar- och mellanremskivorna enligt Figur 29. Placera remmen i blåsarremskivans V-spår. Se till att remmen är spänd och vrid sakta om remskivan för hand.

      g482303

      Figur 29

    9. Stäng blåsarenheten så att handtaget låses fast.

    10. Montera remkåpan.

    Kontrollera uppsamlaren

    UnderhållsintervallUnderhållsförfarande
    Efter de första 8 timmarna
  • Kontrollera uppsamlaren.
    		•
    Var 25:e timme
  • Kontrollera impellerenheten.
    		•
    Var 100:e timme
  • Kontrollera uppsamlaren.
    		•

    1. Koppla ur kraftuttaget, för rörelsereglagespakarna till det NEUTRALA LåSLäGET och dra åt parkeringsbromsen.

    2. Stäng av motorn, ta ut nyckeln och vänta tills alla rörliga delar har stannat innan du kliver ur förarsätet.

    3. Kontrollera det övre och nedre röret, uppsamlarhuven och blåsarenheten. Byt ut dessa delar om de är spruckna eller trasiga.

    4. Kontrollera påsarna, uppsamlarramen och skärmen. Ersätt spruckna eller trasiga delar.

    5. Dra åt alla muttrar, bultar och skruvar.

    Kontrollera gräsklipparknivarna

    1. Kontrollera gräsklipparknivarna regelbundet samt om en kniv slår emot någonting.

    2. Om knivarna är slitna eller skadade ska nya knivar monteras. Läs maskinens bruksanvisning för komplett information om knivunderhåll.

    Montera klipparknivarna

    I de flesta fall ger vanliga höglyftsknivar bäst uppsamlingsresultat.

    Använd Toro Atomic-kniven för uppsamling av torra löv. Vid torra och dammiga arbetsförhållanden minskar mellanlyfts- och låglyftsknivarna utblås av damm och smuts samtidigt som ett effektivt uppsamlingsluftflöde erhålls.

    Kontakta en auktoriserad återförsäljare för att få rätt sorts knivar för olika klippförhållanden.

    Mer information om montering av knivar finns i maskinens bruksanvisning.

    Förvaring

    1. Rengör uppsamlingsredskapet. Se Rengöra uppsamlaren och påsarna.

    2. Undersök om uppsamlaren är skadad. Se Kontrollera uppsamlaren.

    3. Kontrollera att påsarna är tomma och tillräckligt torra.

    4. Kontrollera om remmarna är slitna eller spruckna.

    5. Förvara maskinen i ett rent och torrt utrymme i skydd från direkt solljus. Om du måste förvara maskinen utomhus ska den övertäckas med en vattentät presenning. Detta skyddar plastkomponenterna och förlänger maskinens livslängd.

    Felsökning

    ProblemPossible CauseCorrective Action
    Maskinen vibrerar onormalt.
    1. Kniven/knivarna är böjd(a) eller obalanserad(e).
    2. Knivens fästskruv är lös.
    3. Blåsarens remskiva eller remskiveanordning är lös.
    4. Uppsamlarremmen är sliten.
    5. Ett eller flera av blåsarens fläktblad är böjda eller obalanserade.
    1. Montera ny(a) kniv(ar).
    2. Dra åt knivens fästskruv.
    3. Dra åt aktuell remskiva.
    4. Byt ut remmen.
    5. Kontakta en auktoriserad återförsäljare.
    Minskad uppsamlingsförmåga.
    1. Lågt motorvarvtal.
    2. Skärmen på uppsamlarhuven är igensatt.
    3. Uppsamlarremmen är lös.
    4. Röret eller blåsaren är igensatt.
    5. Påsarna är fulla.
    1. Kör alltid uppsamlaren med full gas.
    2. Ta bort skräp, löv och gräsklipp från skärmen.
    3. Byt ut uppsamlarremmen.
    4. Lokalisera och ta bort skräp som blockerar.
    5. Töm tråget.
    Blåsaren och rören blir ofta igensatta.
    1. Påsarna är överfulla.
    2. Lågt motorvarvtal.
    3. Gräset är för blött.
    4. Gräset är för högt.
    5. Skärmen på uppsamlarhuven är igensatt.
    6. Körhastigheten är för hög.
    7. Uppsamlarremmen är sliten.
    8. Uppsamlarremmen är felaktigt monterad.
    1. Töm påsarna oftare.
    2. Kör alltid uppsamlaren med full gas.
    3. Klipp när gräset är torrt.
    4. Klipp inte mer än 51–76 mm eller 1/3 av gräshöjden, beroende på vilket som är lägst.
    5. Ta bort skräp, löv och gräsklipp från skärmen.
    6. Kör långsammare med full gas.
    7. Byt ut remmen.
    8. Montera remmen korrekt.
    Skräp blåser ut.
    1. Påsarna är överfulla.
    2. Körhastigheten är för hög.
    3. Klippdäcket är inte balanserat.
    1. Töm påsarna oftare.
    2. Kör långsammare med full gas.
    3. Information om hur du balanserar klippdäcket finns i maskinens bruksanvisning.
    Blåsarimpellern snurrar inte fritt.
    1. Något har fastnat i blåsaren bakaxel.
    2. Impellern har inte justerats eller är böjd.
    3. Blåsarimpellern är lös.
    1. Ta bort skräp, löv och gräsklipp från blåsarimpellern.
    2. Kontakta en auktoriserad återförsäljare.
    3. Dra åt impellerns fästelement.
