Twin-opsamler

Grandstand®-plæneklipper

Model No. 78524-Serial No. 418342569 and Up

Indledning

Læs disse oplysninger omhyggeligt, så du kan lære at betjene og vedligeholde produktet korrekt samt undgå person- og produktskade. Det er dit ansvar at betjene produktet korrekt og sikkert.

Besøg www.Toro.com for at få materialer om produktsikkerhed og oplæring i betjening, oplysninger om tilbehør, hjælp til at finde en forhandler eller for at registrere dit produkt.

Når du har brug for service, originale Toro-dele eller yderligere oplysninger, bedes du kontakte en autoriseret serviceforhandler eller Toros kundeservice samt have produktets model- og serienummer parat. Figur 1 angiver, hvor model- og serienummeret er placeret på produktet. Skriv numrene, hvor der er gjort plads til dette.

Important: Scan QR-koden på serienummermærkaten (hvis udstyret hermed) med din mobilenhed for at tilgå garanti, reservedele og andre produktoplysninger.

g256117

Figur 1

  1. Blæsermodel- og serienummerets placering
g256118

Figur 2

  1. Opsamlermodel- og serienummerets placering

Denne vejledning advarer dig om mulige farer og giver dig særlige sikkerhedsoplysninger ved hjælp af advarselssymbolet (Figur 3), der angiver en fare, som kan forårsage alvorlig personskade eller død, hvis du ikke følger de anbefalede forholdsregler.

g000502

Figur 3

  1. Advarselssymbol

Denne betjeningsvejledning bruger to ord til at fremhæve oplysninger. Vigtigt henleder opmærksomheden på særlige mekaniske oplysninger, og Bemærk angiver generel information, som det er værd at lægge særligt mærke til.

Advarsel

CALIFORNIEN

Advarsel i henhold til erklæring nr. 65

Brug af dette produkt kan medføre eksponering over for kemikalier, der ifølge staten Californien er kræftfremkaldende og giver medfødte defekter eller andre forplantningsskader.

Sikkerhed

Advarsel

Følg disse fremgangsmåder for at undgå personskade:

  • Gør dig fortrolig med alle betjenings- og sikkerhedsvejledningerne i betjeningsvejledningen til plæneklipperen, før du bruger dette udstyr.

  • Afmonter aldrig udblæsningsrøret, poser, opsamlerhjelmen eller slisken, mens motoren kører.

  • Sluk altid motoren, tag nøglen ud, og vent på, at alle bevægelige dele standser, før der fjernes en blokering i opsamlersystemet.

  • Foretag aldrig vedligeholdelsesarbejde eller reparationer, mens motoren kører.

Advarsel

Når opsamleren kører, kan blæseren rotere og amputere eller skade hænder og fingre.

  • Stands motoren, tag nøglen ud, og vent på, at alle bevægelige dele standser, før du justerer, rengør, reparerer eller efterser blæseren, og før du renser slisken.

  • Brug en pind eller lignende, ikke hænderne, til at fjerne blokeringer i blæseren og røret.

  • Hold ansigt, hænder, fødder og andre kropsdele samt tøj væk fra skjulte, bevægelige eller roterende dele.

Advarsel

Affald, f.eks. blade, græs eller krat, kan bryde i brand. En brand i motorområdet kan forårsage personskade og tingskade.

  • Hold motor- og lydpotteområdet fri fra ophobning af affald.

  • Ved åbning af opsamlerdækslet skal du sørge for, at affald ikke falder ned på motor- og lydpotteområdet.

  • Lad maskinen køle af, før den stilles til opbevaring.

Nedenstående liste indeholder sikkerhedsoplysninger, som gælder specielt for Toro-produkter, og andre sikkerhedsoplysninger, du skal kende.

  • Bliv fortrolig med anvisningerne for sikker betjening af udstyret samt med betjeningsanordningerne og sikkerhedssymbolerne.

  • Vær ekstra forsigtig med græsfang eller andet udstyr. Dette kan ændre maskinens betjeningsegenskaber og stabilitet.

  • Følg anbefalingerne for at tilføje eller fjerne vægtene som beskrevet i maskinens betjeningsvejledning.

  • Brug ikke et græsfang på stejle skråninger. Et tungt græsfang kan føre til, at du mister kontrollen over maskinen, eller at den vælter.

  • Sænk hastigheden, og udvis ekstra forsigtighed på skråninger. Klip skråninger fra side til side. Plæneforholdene kan påvirke maskinens stabilitet. Vær yderst forsigtig, når du kører nær bratte afsatser.

  • Udfør al bevægelse på skråninger langsomt og gradvis. Foretag ikke pludselige hastigheds- og retningsændringer samt pludselige drejninger.

  • Græsfanget kan hindre udsynet til højre. Vær ekstra forsigtig, når du bakker med maskinen.

  • Vær forsigtig, når du læsser maskinen på eller af en trailer eller lastbil.

  • Betjen aldrig maskinen, mens udblæsningsdeflektoren er hævet, fjernet eller ændret, medmindre der benyttes græsfang.

  • Hold hænder og fødder væk fra bevægelige dele. Undgå at foretage justeringer, når motoren kører.

  • Stands maskinen på plan grund, udkobl drevene, aktiver parkeringsbremsen, sluk motoren, og tag nøglen ud, inden du forlader førersædet, uanset årsagen, herunder for at tømme græsfanget eller rense slisken.

  • Undlad at betjene maskinen, hvis ikke enten hele græsfanget eller græsdeflektoren og/eller afskærmningen er monteret.

  • Sluk motoren, og tag nøglen ud, før du fjerner græsfanget eller renser slisken.

  • Undlad at efterlade græs i græsfanget i længere tid.

  • Græsfangets komponenter udsættes for slid, beskadigelse og nedbrydning, hvilket kan udsætte dig for bevægelige dele eller udslyngede genstande. Efterse komponenterne hyppigt, og udskift dem med producentens anbefalede dele, når det er nødvendigt.

Sikkerheds- og instruktionsmærkater

Graphic

Sikkerheds- og instruktionsmærkaterne kan nemt ses af operatøren og er placeret tæt på potentielle risikoområder. Beskadigede eller bortkomne mærkater skal udskiftes.
decal133-8061

133-8061

decal136-4053

136-4053

  1. Advarsel, mistet vejgreb – betjen ikke, hvis kun modvægtene er monteret. Betjen ikke, hvis kun E-Z Vac-enheden er monteret. Betjen kun, når både E-Z Vac-enheden og modvægtene er monteret.
decal112-9028

112-9028

  1. Advarsel – hold afstand til bevægelige dele, og bevar alle afskærmninger på plads.
decal146-4438

146-4438

  1. Læs instruktionerne, før der foretages servicering eller vedligeholdelse.
  2. Drej blæseren væk fra klippeskjoldet. Placer remmen på blæserremskiven, før remmen til den øverste remskive og den nederste styreremskive på bagsiden, og før den derefter til den øverste mellemakselremskive.
decal136-4087

136-4087

  1. Advarsel – læs betjeningsvejledningen.
  2. Advarsel – bær høreværn.
  3. Fare for udslyngede genstande – kør ikke blæseren, uden at hele opsamlingssystemet er monteret og låst.
  4. Fare for at skære sig/amputation, rotor – hold afstand til bevægelige dele. Hold alle afskærmninger og dæksler på plads.
  5. Fare for at skære sig/amputation, rotor – udkobl kraftudtaget, tag nøglen ud af tændingen, og vent på, at alle de bevægelige dele standser.
  6. Advarsel, mistet vejgreb – betjen ikke, hvis kun modvægtene er monteret. Betjen ikke, hvis kun E-Z Vac-enheden er monteret. Betjen kun, når både E-Z Vac-enheden og modvægtene er monteret.

Opsætning

Important: Undlad at bruge driv- eller styrehjuls-Tweels med dette redskab. Hvis maskinen er udstyret med driv- eller styrehjuls-Tweels, skal de udskiftes med drivdæk, der er luftfyldte fra fabrikken, eller halvpneumatiske styrehjulsdæk.

Note: Maskinens venstre og højre side er som set fra den normale betjeningsposition.

Klargøring af maskinen

Note: Hvis rullesættet til stribet finish er monteret, skal du afmontere det, før du monterer dette redskab.

  1. Udkobl kraftudtaget, flyt bevægelseshåndtagene til positionen NEUTRAL-LOCK (neutral låseposition), og aktiver parkeringsbremsen.

  2. Sluk motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset, før du forlader betjeningspositionen.

  3. Reparer alle bøjede eller beskadigede områder på plæneklipperens skjold, og udskift evt. manglende dele.

  4. Fjern snavs på skjoldet eller bagenden af maskinen for nemmere montering.

Montering af E-Z Vac-blæser- og drevsæt

Dele, der skal bruges til dette trin:

E-Z Vac-blæser- og drevsæt (sælges separat)1

Se installationsvejledningen til sættet.

Montering af blæserenhed, rem, og remskærm

Dele, der skal bruges til dette trin:

Blæserenhed (fra blæser- og drevsættet)1
Rem (fra blæser- og drevsættet)1
Remskærm (fra blæser- og drevsættet)1
Greb (fra blæser- og drevsættet)1

  1. Sænk plæneklipperskjoldet til den laveste indstilling.

  2. Sæt pinden fra blæserenheden i blæserens monteringsbeslag som vist i Figur 4. Undgå at låse blæseren på blæserens monteringsanordning.

    g274289

    Figur 4

    1. Blæserenhed
    2. Pind
    3. Indsæt pinden her.

  3. Monter remmen på remskiverne og styreremskiven som vist i Figur 5 og Figur 6.

    g482303

    Figur 5

    g293335

    Figur 6

    1. Blæserrem
    2. Plæneklipperens skjoldrem

  4. Luk blæserenheden, så håndtaget låser på blæserens monteringsanordning.

  5. Monter remskærmen, og fastgør den ved at skrue grebet på skruen på styreremskiven (Figur 7).

    g037529

    Figur 7

    1. Greb
    2. Styreremskivens skrue
    3. Remskærm

Note: Når du har brug for at åbne blæserenheden, skal du huske at fjerne remskærmen først.

Montering af udvidelsessættet til opsamleren (ekstraudstyr)

Dele, der skal bruges til dette trin:

Udvidelsessæt til opsamler1

Se installationsvejledningen til sættet.

Montering af beslag

Dele, der skal bruges til dette trin:

Forreste monteringsbeslag1
Nederste monteringsbeslag1
Bageste monteringsbeslag1
Højre monteringsbeslag1
Flad skive2
Bolt (⅜" x 4")2
Bræddebolt (⅜" x 1")1
Møtrik (⅜")1
Bræddebolt (¼" x ⅝")2
Møtrik (¼")2

  1. Fjern brændstoftanken. Se betjeningsvejledningen til maskinen.

  2. Løft den bageste, højre side af maskinen, så der ikke vægt på højre dæk.

  3. Afmonter højre dæk (Figur 8).

    g037604

    Figur 8

    1. Højre dæk
    2. Låsemøtrik
    3. Højre transaksel

  4. Hæv førerplatformen.

  5. Afmonter de to bageste bolte og de to møtrikker fra højre transaksel (Figur 9). Gem møtrikkerne.

    g037605

    Figur 9

    1. Bolt
    2. Møtrik
    3. Højre transaksel

  6. Monter det nederste monteringsbeslag på transmissionen vha. de to møtrikker, du fjernede, to flade spændeskiver og to bolte (⅜" x 4") som vist i Figur 10.

    g185953

    Figur 10

    1. Bræddebolt (⅜" x 1") og møtrik (⅜")
    2. Møtrik
    3. Nederste monteringsbeslag
    4. Flad skive
    5. Bolt (⅜" x 4")

  7. Fastgør toppen af beslaget med en bræddebolt (⅜" x 1") og en møtrik (⅜").

  8. Tilspænd boltene med et moment på 37 til 45 N∙m.

  9. Fjern de forreste to bolte og to møtrikker fra højre monteringsbeslag og de forreste to bolte og to møtrikker fra højre stammepanel (Figur 11).

    Important: Sørg for, at ventilatorens afskærmning inde i rammen ikke falder ned på gearkassen, når du afmonterer boltene og møtrikkerne.

    g037607

    Figur 11

    1. Transmissionsbolt
    2. Møtrik
    3. Stammepanelbolt
    4. Højre monteringsbeslag

  10. Brug de bolte og møtrikker, du afmonterede i trin 9, til at montere højre monteringsbeslag og ventilatorens afskærmning til rammen (Figur 11). Tilspænd boltene med et moment på 37 til 45 N∙m.

  11. Monter det forreste monteringsbeslag løst på forsiden af styrestammen med to bræddebolte (¼" x ⅝") og to møtrikker (¼") som vist i Figur 12.

    g037608

    Figur 12

    1. Forsiden af styrestammen
    2. Bræddebolt (¼" x ⅝")
    3. Forreste monteringsbeslag
    4. Møtrik (¼")

  12. Sænk førerplatformen.

  13. Monter det højre dæk, tilspænd låsemøtrikkerne med et moment på 115 til 142 N∙m, og sænk maskinen (Figur 8).

Montering af opsamlerstellet

Dele, der skal bruges til dette trin:

Opsamlerstel1
Gaffelbolt2
Låseclips3
Trykskive1
Møtrik (⅜")1
Bræddebolt (⅜" x 1")1

  1. Med assistance fra en anden person løftes opsamlerstellet, og nederste bagside af opsamlerstellet fastgøres til det nederste monteringsbeslag med en gaffelbolt og låseclips (Figur 13)

    g037647

    Figur 13

    1. Opsamlerstel
    2. Gaffelbolt
    3. Nederste monteringsbeslag
    4. Låseclips

  2. Fastgør stellet på pinden på det bageste monteringsbeslaget med en trykskive og låseclips (Figur 14).

    g037648

    Figur 14

    1. Bageste monteringsbeslag
    2. Låseclips
    3. Pind (del af beslag)
    4. Trykskive

  3. Fastgør nederste forside af opsamlerstellet til transmissionens monteringsbeslag med en gaffelbolt og låseclips (Figur 15).

    g037649

    Figur 15

    1. Gaffelbolt og låseclips (monteret)
    2. Transmissionens monteringsbeslag

  4. Fastgør opsamlerstellet på forreste monteringsbeslag vha. en bræddebolt (⅜" x 1") og en møtrik (⅜") som vist i Figur 16.

    g037650

    Figur 16

    1. Møtrik (⅜")
    2. Bræddebolt (⅜" x 1")
    3. Forreste monteringsbeslag

  5. Stram møtrikkerne til opsamlerstellet og forreste monteringsbeslag.

  6. Monter brændstoftanken. Se betjeningsvejledningen til maskinen.

    Note: Når du monterer brændstoftankbeslaget, skal du montere det bageste monteringsbeslag mellem styrestammen og brændstoftankbeslaget.

    g037609

    Figur 17

    1. Bolt
    2. Brændstoftankbeslag
    3. Bageste monteringsbeslag

  7. Løft puden.

Montering af poser

Dele, der skal bruges til dette trin:

Poseramme2
Posehænger2
Klemme2
Bolt (5/16-18" x ¼")2
Møtrik (5/16")2
Pose2

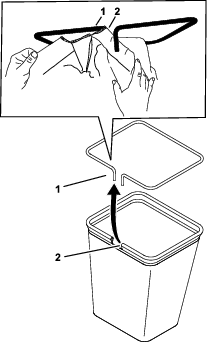

  1. Sørg for, at ramme- og poseåbningerne vender mod dig, og skub den højre åbning over på rammens venstre arm.

    g540720

    Figur 18

    1. Rammens venstre arm
    2. Højre åbning

  2. Sæt klemmen på hver poseramme med 2 bolte (5/16" x ¾") og 2 låsemøtrikker (5/16").

    g540327

    Figur 19

    1. Bolt
    2. Møtrik
    3. Klemme
    4. Posehænger

  3. Udløs og åbn motorhjelmen.

  4. Monter poserne på posebeslagene (Figur 20).

    g037656

    Figur 20

    1. Posebeslag
    2. Pose

  5. Luk og lås motorhjelmen.

Montering af opsamlerrøret

Dele, der skal bruges til dette trin:

Slange (fra blæser- og drevsættet)1
Slangeklemme (fra blæser- og drevsættet)1

  1. Skru den ene ende af slangen ind i motorhjelmen to til tre omgange (Figur 21).

    g037657

    Figur 21

    1. Slange

  2. Skru slangeklemmen på den anden ende af den nye slange med 2 til 3 omdrejninger (Figur 22).

    g257568

    Figur 22

    1. Slange
    2. Slangeklemme
    3. Gummilås

  3. Monter slangen over blæserovergangsstykket, så slangen danner en ca. 90-graders bøjning fra motorhjelmen. Juster efter behov slangeklemmekrogenes retning, så de flugter med gummilåsene, og fastgør slangen ved at strække gummilåsene over krogene (Figur 22).

    Note: Sørg for, at gummilåsene er stramme. Skru klemmen yderligere fast på slangen, hvis låsene er løse.

Montering af vægten

Dele, der skal bruges til dette trin:

Vægt1
Bøjleskrue1
Lang bøjleskrue (kun til Multi ForceTM-maskiner med 132 cm skjolde)1
Låsemøtrik (½")2

Monter vægten på venstre styrehjul med en bøjleskrue og to låsemøtrikker (½") som vist i Figur 23.

Note: På Multi Force-maskiner med et 132 cm skjold skal den lange bøjleskrue bruges. Vægten hviler oven på stellet (Figur 24).

g037528

Figur 23

  1. Låsemøtrik – ½" (2)
  2. Vægt
  3. Styrehjul (hjul er ikke vist)
  4. Bøjleskrue
g220332

Figur 24

Betjening

Driftssikkerhed

  • Sæt dig ind i alle betjenings- og sikkerhedsinstrukser i maskinens betjeningsvejledning, før du benytter dette redskab.

  • Afmonter aldrig opsamleren eller opsamlerrørene, mens motoren kører.

  • Sluk altid motoren, tag nøglen ud, og vent på, at alle bevægelige dele standser, før der fjernes en blokering i opsamlersystemet.

  • Foretag aldrig vedligeholdelsesarbejde eller reparationer, mens motoren kører.

  • Aktiver parkeringsbremsen.

Advarsel

Hvis ikke der er monteret græsdeflektorafskærmning, opsamlerrør eller en komplet opsamlerenhed, udsætter du dig selv og andre for kontakt med skærekniven og udslyngede genstande. Kontakt med roterende skærekniv(e), rotor og udslyngede genstande vil medføre personskade eller dødsfald.

  • Monter altid græsdeflektoren, når du afmonterer opsamleren og skifter over til sideudblæsning.

  • Hvis græsdeflektoren er beskadiget, skal den straks udskiftes. Græsdeflektoren leder materialerne ned mod plænen.

  • Placer aldrig hænder eller fødder under maskinen.

  • Forsøg aldrig at rense udkastningsområdet eller skæreknivene, medmindre kraftudtaget sættes på udkoblet, og tændingsnøglen drejes til Fra. Fjern endvidere tændingsnøglen, og træk kablerne af tændrøret/-ene.

  • Sluk motoren, før du renser blæserhuset.

Forsigtig

Børn eller andre omkringstående kan komme til skade, hvis de flytter eller forsøger at betjene maskinen, når operatøren ikke er til stede.

Fjern altid tændingsnøglen, og aktiver parkeringsbremsen, når du efterlader maskinen uden opsyn, selv hvis det blot er i nogle få minutter.

Placering af udblæsningsskærmen

Juster skærmen til position C (forreste position) til opsamling. Se betjeningsvejledningen til maskinen.

Sørg for, at skærmen ikke berører blæserhuset.

g012679

Figur 25

Anvendelse af opsamleren

Indkobl kraftudtaget på traktionsenheden for at starte blæseren. Udkobl kraftudtaget for at stoppe blæseren.

Når der opsamles under tørre forhold, skal plæneklipperskjoldet sænkes for at begrænse udblæsningen.

Opsamlingssystemet kan blive blokeret, hvis du kører for hurtigt, og motorhastigheden bliver for langsom. På bakker kan det være nødvendigt at sænke maskinens kørselshastighed. Slå græsset ned ad bakke, når det er muligt.

Forsigtig

Efterhånden som opsamleren bliver fuld, bliver maskinens bagende tungere. Hvis du bremser og starter maskinen pludseligt på skråninger, risikerer du at miste herredømmet, eller at maskinen tipper.

  • Undgå pludselig start eller opbremsning ved kørsel op og ned ad skråninger. Undgå at starte op ad skråninger.

  • Hvis du standser maskinen, mens du kører op ad skråninger, skal du koble kraftudtaget fra. Derefter skal du bakke langsomt ned ad skråningen.

  • Undlad at ændre hastighed eller standse på skråninger.

Brug af fyldindikatoren

Fyldindikatoren øverst på opsamlerhjelmen drejer, mens poserne fyldes (Figur 26). Poserne er fulde, når indikatoren stopper med at dreje.

Rengør om nødvendigt fyldindikatorens rotor for ophobet græs og restmateriale.

g037666

Figur 26

  1. Fyldindikator

Tips til betjening

Maskinstørrelse

Husk, at maskinen er længere og bredere, når dette udstyr er installeret. Udstyret eller anden ejendom kan blive beskadiget, hvis du drejer for skarpt, hvor der ikke er plads nok.

Trimning

Trim altid med venstre side af plæneklipperen. Trim ikke med højre side af plæneklipperen, da du derved kan beskadige opsamlerens sliske og udblæsningsrør.

Klippehøjde

For at opnå optimal opsamling skal skjoldets klippehøjde indstilles, så der ikke afskæres mere end 51 til 76 mm eller 1/3 af græshøjden, alt efter hvad der er mindst. Hvis der afskæres mere end dette, reduceres sugesystemets kapacitet.

Klippehyppighed

Klip græsset hyppigt, især når det vokser hurtigt. Hvis græsset bliver for langt, kan det være nødvendigt at klippe det to gange. Se Opsamling af langt græs.

Klippeteknik

Du opnår det bedste plæneudseende ved at sørge for, at plæneklipperen overlapper det område, som du allerede har klippet. Dette bidrager til at reducere motorbelastningen og mindsker risikoen for blokering af blæser og rør.

Opsamling af langt græs

Hvis græsset er længere end normalt, eller hvis det er meget vådt, skal klippehøjden forøges i forhold til den normale højde, hvorefter græsset skal slås og opsamles ved denne indstilling. Slå derefter græsset igen ved den lavere, normale indstilling.

Meget langt græs er tungt, og der er risiko for, at det ikke bliver slynget helt ind i opsamleren. Hvis dette sker, kan røret og blæseren blive blokeret. For at undgå blokering af opsamlingssystemet skal græsset slås med en høj klippehøjde, hvorefter plæneklipperen kan sænkes til normal klippehøjde, og opsamlingsprocessen kan gentages.

Opsamling af blade

Sørg for, at klippehøjden er så tæt på græssets højde som muligt, når du opsamler blade, så du får det flotteste resultat efter klipningen. Det kan være nødvendigt at sænke klippehøjden til under græssets højde under tørre, støvede forhold for at undgå udblæsning. Kværning af bladene før opsamling kan bidrage til at forbedre opsamlerens ydeevne.

Opsamling af vådt græs

Forsøg altid at slå græsset, når det er tørt. Vådt græs kan forårsage blokering.

Nedsættelse af blokeringsrisiko

Undgå blokering af opsamlingssystemet ved at sænke kørselshastigheden og slå græsset ved en høj klippehøjde, hvorefter plæneklipperskjoldet kan sænkes til normal klippehøjde, og opsamlingsprocessen kan gentages.

Tegn på blokering

Når du opsamler græsset, blæser der normalt en lille smule afklippet græs ud foran plæneklipperen. Hvis der blæser meget afklippet græs ud, er det tegn på, at opsamleren er fuld, eller at blæseren eller røret er blokeret.

Opsamlingsskæreknive

Under de fleste klippeforhold giver skæreknive i standardhøjden den bedste opsamlingskapacitet.

Brug en Toro Atomic-skærekniv til opsamling af blade under tørre forhold. Under tørre, støvede forhold vil middelplaceringen eller den lave placering af skæreknivene mindske støv og udblæsning af jord, mens de leverer en effektiv luftgennemstrømning i opsamleren.

Kontakt en autoriseret forhandler for at få de rette skæreknive til de forskellige klippeforhold.

Kørsel over kantsten og pålæsning

Hæv altid skjoldet til den højeste position, når maskinen læsses på anhængere eller kører op og ned ad kantsten. Plæneklipperen kan blive beskadiget, hvis den efterlades i den lavere position, mens den lastes eller kører over en kantsten. Hvis en kantsten er højere end 15,2 cm, skal den forceres i en skarp vinkel og med skjoldet hævet helt. Vær forsigtig, når du læsser maskinen på en anhænger.

Tømning af græsposerne

De fyldte græsposer er tunge. Vær forsigtig, når du løfter eller håndterer en fuld græspose.

  1. Udkobl kraftudtaget, flyt bevægelseshåndtagene til positionen NEUTRAL-LOCK (neutral låseposition), og aktiver parkeringsbremsen.

  2. Sluk motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset, før du forlader betjeningspositionen.

  3. Løsn opsamlerlåsen.

  4. Åbn opsamlerhjelmen.

  5. Pres det afklippede græs sammen i poserne. Løft op i posen med begge hænder, og hægt den af opsamlerbeslaget.

  6. Tag fat i håndtaget i posens bund, og vip det over til den tomme pose (Figur 27).

    g003357

    Figur 27

    1. Pose
    2. Håndtag i bunden

  7. Gentag proceduren for den anden pose.

  8. Monter posens tap i hakket i opsamlerens støtteramme. Gør dette med alle poser.

  9. Sænk opsamlerhjelmen over poserne.

  10. Lås opsamlerhjelmen.

Fjernelse af blokeringer i opsamlersystemet

Advarsel

Når opsamleren kører, kan blæseren rotere og amputere eller skade dine hænder.

  • Stands motoren, og vent på, at alle bevægelige dele stopper, før du justerer, rengør, reparerer eller efterser blæseren, og før du renser slisken. Fjern nøglen.

  • Brug en pind, ikke hænderne, til at fjerne blokeringer i blæseren og røret.

  • Hold ansigt, hænder, fødder og andre kropsdele samt tøj væk fra skjulte, bevægelige eller roterende dele.

  1. Udkobl kraftudtaget, flyt bevægelseshåndtagene til positionen NEUTRAL-LOCK (neutral låseposition), og aktiver parkeringsbremsen.

  2. Sluk motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset, før du forlader betjeningspositionen.

  3. Tøm poserne.

  4. Frakobl røret fra blæseren.

  5. Fjern rørene fra opsamleren.

  6. Brug en pind eller lignende, ikke dine hænder, til at fjerne blokeringen i røret.

    Note: I de fleste tilfælde kan rester rystes ud af rørene.

  7. Monter røret.

  8. Hvis blæseren er tilstoppet, skal du fjerne remskærmen, låse op for blæserenheden og åbne den.

  9. Brug en pind eller lignende, ikke dine hænder, til at fjerne blokeringen i blæserenheden.

  10. Når du har fjernet blokeringen, skal du lukke blæserenheden, så håndtaget låses.

Afmontering af opsamleren

Advarsel

Komponenterne omkring motoren bliver varme, når maskinen har været i drift. Det kan medføre brandsår at røre ved varme komponenter.

  • Rør ikke motorkomponenterne, når de er varme.

  • Lad motoren køle af, før opsamleren afmonteres.

Forsigtig

Hvis opsamlerens forvægte ikke fjernes, og maskinen betjenes uden opsamlerudstyret, kan det forårsage en ustabil tilstand, hvilket kan medføre mistet kontrol over maskinen.

Fjern altid forvægtene, når opsamleren afmonteres.

  1. Udkobl kraftudtaget, flyt bevægelseshåndtagene til positionen NEUTRAL-LOCK (neutral låseposition), og aktiver parkeringsbremsen.

  2. Sluk motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset, før du forlader betjeningspositionen.

  3. Fjern opsamleren ved at gentage opsætningssektionerne i omvendt rækkefølge og start med trin Montering af opsamlerrøret.

  4. Fjern blæserenheden ved at gentage opsætningssektionerne i omvendt rækkefølge. Se monteringsvejledningen til blæseren.

    Note: Sørg for, at du fjerner den forreste vægt og monterer græsdeflektoren, når du fjerner blæserenheden.

Fare

Hvis ikke der er monteret græsdeflektor, udblæsningsdæksel eller komplet græsfang, udsætter du dig selv og andre for kontakt med skæreknivene og udslyngede genstande. Kontakt med plæneklipperens roterende skærekniv(e) og udslyngede genstande vil medføre personskade eller død.

  • Monter altid græsdeflektoren, når du afmonterer opsamleren og skifter over til sideudblæsning.

  • Hvis græsdeflektoren er beskadiget, skal den straks udskiftes. Græsdeflektoren leder materialerne ned mod plænen.

  • Placer aldrig hænder eller fødder under maskinen.

  • Forsøg aldrig at rydde udblæsningsområdet eller skæreknivene, medmindre kraftudtaget er slået over i positionen OFF (fra). Drej tændingsnøglen hen til positionen OFF (fra), og tag nøglen ud.

Transport af maskinen

Sørg for, at låsen er fastgjort på bagenden af opsamlerhjelmen, inden brug af anhænger på maskinen.

Fare

Hvis maskinen transporteres med græs eller affald i opsamleren, kan den blive beskadiget.

Efterlad ikke græs eller affald i opsamleren under transport af maskinen.

Vedligeholdelse

Forsigtig

Hvis du lader nøglen sidde i kontakten, kan andre personer utilsigtet komme til at starte motoren og forårsage alvorlig personskade på dig eller andre omkringstående.

Tag nøglen ud af tændingen, før vedligeholdelsesarbejde påbegyndes.

Skema over anbefalet vedligeholdelse

VedligeholdelsesintervallerVedligeholdelsesprocedure
Efter de første 8 timer
  • Efterse opsamlerens rem.
  • Efterse opsamleren.
    		•
    Efter hver anvendelse
  • Rengør opsamleren, poserne og fyldindikatorens rotor.
    		•
    For hver 25 timer
  • Efterse opsamlerens rem.
  • Efterse rotorenheden.
    		•
    For hver 100 timer
  • Efterse opsamleren.
    		•

    Rengøring af opsamleren og poserne

    VedligeholdelsesintervallerVedligeholdelsesprocedure
    Efter hver anvendelse
  • Rengør opsamleren, poserne og fyldindikatorens rotor.
    		•

    Note: Hvis du ikke rengør opsamleren, kan det medføre ophobning af tørt græs, der kan tilstoppe blæserhuset og røret.

    1. Vask inder- og ydersiden af opsamlerhjelmen, poserne, røret, fyldindikatorens rotor og undersiden af maskinen. Brug en mild bilshampoo til at fjerne snavs.

    2. Sørg for at fjerne sammenklumpet græs fra alle dele.

    3. Lad alle delene tørre grundigt efter vask.

    Note: Start, og kør maskinen i et minut, når alle delene er monteret. Derved tørrer de hurtigere.

    Eftersyn af opsamlerens rem

    VedligeholdelsesintervallerVedligeholdelsesprocedure
    Efter de første 8 timer
  • Efterse opsamlerens rem.
    • For hver 25 timer
  • Efterse opsamlerens rem.

    • Kontroller remmene for revner, flossede kanter, brændemærker eller andre skader. Udskift beskadigede remme.

    Udskiftning af opsamlerens drivrem

    1. Udkobl kraftudtaget, flyt bevægelseshåndtagene til positionen NEUTRAL-LOCK (neutral låseposition), og aktiver parkeringsbremsen.

    2. Sluk motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset, før du forlader betjeningspositionen.

    3. Sænk plæneklipperskjoldet til den laveste indstilling.

    4. Løsn grebet på remdækslet, og fjern dækslet.

    5. Åbn blæserenheden for at få adgang til få rem og remskive.

    6. Træk i den fjederbelastede styreremskive for at løsne remspændingen (Figur 28).

      g256119

      Figur 28

      1. Rem
      2. Fjederbelastet styreremskive

    7. Fjern opsamlerens eksisterende rem fra skjoldet og blæseren ved at dreje blæserremskiven, mens du trækker remmen af.

    8. Monter remmen omkring blæseren og styreremskiverne som vist i Figur 29. Anbring remmen i blæserremskivens V-rille. Hold remmen stram, og drej remskiven langsomt med hånden.

      g482303

      Figur 29

    9. Luk blæserenheden, så håndtaget låses.

    10. Montering af remskærm.

    Eftersyn af opsamleren

    VedligeholdelsesintervallerVedligeholdelsesprocedure
    Efter de første 8 timer
  • Efterse opsamleren.
    		•
    For hver 25 timer
  • Efterse rotorenheden.
    		•
    For hver 100 timer
  • Efterse opsamleren.
    		•

    1. Udkobl kraftudtaget, flyt bevægelseshåndtagene til positionen NEUTRAL-LOCK (neutral låseposition), og aktiver parkeringsbremsen.

    2. Sluk motoren, tag nøglen ud, og vent, til alle bevægelige dele er standset, før du forlader betjeningspositionen.

    3. Kontroller det øverste rør, det nederste rør, opsamlerhjelmen og blæserenheden. Udskift disse dele, hvis de er revnet eller gået i stykker.

    4. Kontroller poserne, opsamleren, opsamlerrammen og skærmen. Udskift alle revnede eller beskadigede dele.

    5. Spænd alle møtrikker, bolte og skruer.

    Eftersyn af skæreknivene

    1. Efterse skæreknivene jævnligt, og når en skærekniv rammer et fremmedlegeme.

    2. Hvis skæreknivene er meget slidte eller beskadigede, skal der monteres nye skæreknive. Se maskinens betjeningsvejledning for komplet vedligeholdelse af skæreknive.

    Montering af plæneklipperens skæreknive

    Under de fleste klippeforhold giver standardskæreknive med højt løft den bedste opsamlingskapacitet.

    Brug en Toro Atomic-skærekniv til opsamling af blade under tørre forhold. Under tørre, støvede forhold vil middelplaceringen eller den lave placering af skæreknivene mindske støv og udblæsning af jord, mens de leverer en effektiv luftgennemstrømning i opsamleren.

    Kontakt en autoriseret forhandler for at få de rette skæreknive til de forskellige klippeforhold.

    Se maskinens betjeningsvejledning for at få yderligere oplysninger om montering af skæreknive.

    Opbevaring

    1. Rengør opsamlerudstyret. Se Rengøring af opsamleren og poserne.

    2. Efterse opsamleren for skader. Se Eftersyn af opsamleren.

    3. Sørg for, at poserne er tomme og helt tørre.

    4. Kontroller remmen for slid eller revner.

    5. Opbevar maskinen et rent, tørt sted, hvor den ikke udsættes for direkte sollys. Hvis du er nødt til at opbevare maskinen udendørs, så dæk den til med et vejrbestandigt betræk. Dette beskytter plasticdelene og forlænger maskinens levetid.

    Fejlfinding

    ProblemPossible CauseCorrective Action
    Der er en unormal vibration.
    1. Skærekniven(e) er bøjede eller ude af balance.
    2. Skæreknivenes monteringsbolt er løs.
    3. Blæserremskiven eller remskiveenheden er løs.
    4. Opsamlerremmen er slidt.
    5. Blæserens ventilatorvinge(r) er bøjede eller ude af balance.
    1. Monter en eller flere nye skæreknive.
    2. Tilspænd skæreknivenes monteringsbolt.
    3. Tilspænd den løse remskive.
    4. Sæt remmen på igen.
    5. Kontakt en autoriseret serviceforhandler.
    Opsamling er forringet.
    1. Motorhastigheden er lav.
    2. Skærmen i opsamlerens hjelm er tilstoppet.
    3. Opsamlerremmen er løs.
    4. Røret eller blæseren er tilstoppet.
    5. Poserne er fulde.
    1. Betjen altid opsamleren ved fuld gas.
    2. Fjern snavs, blade eller græsaffald fra skærmen.
    3. Udskift opsamlerremmen.
    4. Find, og fjern affald, der har sat sig fast.
    5. Tøm beholderen.
    Blæser og rør tilstoppes for ofte.
    1. Poserne er for fulde.
    2. Motorhastigheden er lav.
    3. Græsset er for vådt.
    4. Græsset er for langt.
    5. Skærmen i opsamlerens hjelm er tilstoppet.
    6. For hurtig kørselshastighed.
    7. Opsamlerremmen er slidt.
    8. Opsamlerens rem er monteret forkert.
    1. Tøm poserne hyppigere.
    2. Betjen altid opsamleren ved fuld gas.
    3. Klip græsset, når det er tørt.
    4. Afskær ikke mere end 51-76 mm eller ⅓ af græssets højde, alt efter hvad der er mindst.
    5. Fjern snavs, blade eller græsaffald fra skærmen.
    6. Kør langsommere ved fuld gas.
    7. Sæt remmen på igen.
    8. Monter remmen korrekt.
    Der blæses snavs ud.
    1. Poserne er for fulde.
    2. For hurtig kørselshastighed.
    3. Plæneklipperskjoldet er ikke nivelleret.
    1. Tøm poserne hyppigere.
    2. Kør langsommere ved fuld gas.
    3. Se betjeningsvejledningen til maskinen for at få oplysninger om nivellering af plæneklipperskjoldet.
    Blæserens rotor drejer ikke frit.
    1. Der er en blokering i blæserenheden.
    2. Rotoren er ikke tilrettet eller er bøjet.
    3. Blæserens rotor er løs.
    1. Fjern snavs, blade eller græsaffald fra blæserens rotor.
    2. Kontakt en autoriseret serviceforhandler.
    3. Tilspænd fastgørelsesanordningerne på rotoren.
