ชุดพ่นโฟม

1. มองหาฝาถังสีดำตรงด้านท้ายของชุดถังพ่นโฟม (รูป 1)



   รูป 1

   1. ฝาถัง
   2. ข้อต่อบนฝาถัง (ต่อเข้ากับท่อกรองน้ำเงิน)
   3. น็อตสวมอัดสีน้ำเงิน
   4. ท่อกรองสีน้ำเงิน (ด้านในถัง)
   5. ปะเก็น
   6. วาล์วควบคุมแบบติดตั้งด้วยฝาครอบ

2. เปิดฝาถังและยกออกจากถังจนมองเห็นท่อกรองสีน้ำเงิน (รูป 1)

3. ขันน็อตสวมอัดสีน้ำเงินออกจากข้อต่อบนฝาถัง ซึ่งต่ออยู่กับท่อกรองสีน้ำเงินภายในถัง (รูป 1)

4. ติดตั้งวาล์วควบคุมแบบติดตั้งด้วยฝาครอบและปะเก็นบนข้อต่อที่อยู่บนฝาถัง และวางตำแหน่งวาล์วดังแสดงใน รูป 1

1. ประกอบน็อตสวมอัดสีน้ำเงิน (รูป 2) ที่ถอดออกมาในขั้นตอนที่ 3 ของการติดตั้งวาล์วควบคุมโฟม ลงบนท่อสีน้ำเงินของสายท่อย้อนกลับระหว่างคอมเพรสเซอร์กับถังเก็บสาร ซึ่งคุณตัดออกมาในขั้นตอน การเตรียมสายท่อ



   รูป 2

   1. ข้อต่อ (วาล์วควบคุมแบบติดตั้งด้วยฝาครอบ)
   2. น็อตสวมอัดสีน้ำเงิน
   3. ท่อสีน้ำเงิน (ท่อย้อนกลับระหว่างคอมเพรสเซอร์กับถังเก็บสาร)
   4. ข้อต่อบนฝาถัง
   5. น็อตสวมอัดสีขาว
   6. ท่อสีขาว (ท่อย้อนกลับระหว่างคอมเพรสเซอร์กับถังเก็บสา)

2. ประกอบท่อสีน้ำเงินและน็อตสีน้ำเงินเข้ากับข้อต่อบนวาล์วควบคุมแบบติดตั้งด้วยฝาครอบ จากนั้นขันน็อตสวมอัดด้วยมือ (รูป 2)

3. ปิดฝาถังเก็บสารโดยหมุนเกลียวจนแน่นหนา

4. ถอดน็อตสวมอัดสีขาวออกจากข้อต่อบนฝาถัง (รูป 2)

5. ประกอบน็อตสวมอัดสีขาวเข้ากับท่อใสของสายท่อย้อนกลับระหว่างคอมเพรสเซอร์กับถังเก็บสาร (รูป 2)

6. ประกอบท่อใสและน็อตสีขาวเข้ากับข้อต่อบนฝาครอบ จากนั้นขันน็อตสวมอัดด้วยมือ

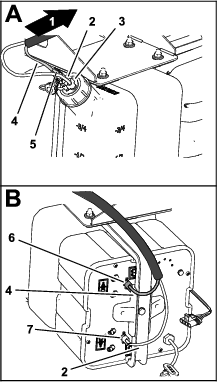

1. จัดวางท่อย้อนกลับระหว่างคอมเพรสเซอร์กับถังเก็บสาร โดยให้มีความยาว 92 ซม. (3 ฟุต) จากฝาครอบไปยังน็อตสวมอัดด้านข้างของคอมเพรสเซอร์ (รูป 3)



   รูป 3

   ภาพแสดงเครื่องฉีดพ่นสาร Multi Pro WM ซึ่งมีความคล้ายคลึงกับเครื่องฉีดพ่นสาร Multi Pro 1750

   1. ทิศทางของคอมเพรสเซอร์
   2. ท่อใส—ท่อย้อนกลับระหว่างคอมเพรสเซอร์กับถังเก็บสารยาว 92 ซม. (3 ฟุต)
   3. น็อตสวมอัดสีขาว—ฝาปิด
   4. ท่อสีน้ำเงิน—ท่อย้อนกลับระหว่างคอมเพรสเซอร์กับถังเก็บสารยาว 92 ซม. (3 ฟุต)
   5. วาล์วควบคุมแบบติดตั้งด้วยฝาครอบ
   6. น็อตสวมอัด (สีน้ำเงิน—ข้อต่อสวมอัด)
   7. น็อตสวมอัด (สีขาว—ข้อต่อสวมอัด)

2. ถอดน็อตสวมอัดสีขาวออกและประกอบเข้ากับท่อใส (รูป 3)

3. ประกอบท่อใสและน็อตสวมอัดสีขาวเข้ากับข้อต่อที่ด้านข้างของคอมเพรสเซอร์ จากนั้นขันน็อตสวมอัดสีขาวด้วยมือ (รูป 3)

4. ถอดน็อตสวมอัดสีน้ำเงินออกจากข้อต่อด้านข้างคอมเพรสเซอร์ (รูป 3)

5. ประกอบท่อสีน้ำเงินและน็อตสวมอัดสีน้ำเงินเข้ากับข้อต่อที่ด้านข้างของคอมเพรสเซอร์ จากนั้นขันน็อตสวมอัดสีน้ำเงินด้วยมือ (รูป 3)

1. ถอดน็อตสวมอัดสีขาว (รูป 4) ที่ต่ออยู่กับฝาถังเก็บสาร มาประกอบเข้ากับท่อใสยาว 92 ซม. (3 ฟุต)



   รูป 4

   1. ท่อใส—92 ซม. (3 ฟุต)
   2. ท่อใส—ท่อควบคุมความหนาแน่นโฟม 4.9 ม. (16 ฟุต)
   3. น็อตสวมอัด (สีขาว—ข้อต่อฝา)
   4. น็อตสวมอัด (สีน้ำเงิน—ข้อต่อฝา)
   5. ด้านหน้าอุปกรณ์

2. ประกอบท่อใสและน็อตสวมอัดสีขาวเข้ากับข้อต่อบนฝาถัง จากนั้นขันน็อตสวมอัดสีขาวด้วยมือ (รูป 4)

3. ต่อปลายท่อใสด้านที่ยังไม่เชื่อมต่อเข้ากับอะไร โดยวัด ระยะทางจากข้อต่อบนฝาถังไปยังข้อต่อด้านข้างของคอมเพรสเซอร์ซึ่งมีน็อตอัดสีขาวประมาณ 92 ซม. (3 ฟุต) (รูป 4 และ รูป 5)



   รูป 5

   1. น็อตสวมอัด (สีขาว—ข้อต่อสวมอัด)
   2. ท่อใส—ท่อควบคุมความหนาแน่นโฟม 4.9 ม. (16 ฟุต)
   3. ท่อใส—92 ซม. (3 ฟุต)
   4. ท่อสีน้ำเงิน—ท่อควบคุมความหนาแน่นโฟม 4.9 ม. (16 ฟุต)
   5. น็อตสวมอัด (สีน้ำเงิน—ข้อต่อสวมอัด)

4. ถอดน็อตสวมอัดสีขาว (รูป 5) ออกและประกอบเข้ากับท่อใสยาว 92 ซม. (3 ฟุต)

5. ประกอบท่อใสและน็อตสวมอัดสีขาวเข้ากับข้อต่อที่ด้านข้างของคอมเพรสเซอร์ จากนั้นขันน็อตสวมอัดสีขาวด้วยมือ (รูป 5)

6. ถอดน็อตสวมอัดสีน้ำเงินออกจากข้อต่อด้านข้างคอมเพรสเซอร์ (รูป 5)

7. ประกอบน็อตสวมอัดสีน้ำเงินเข้ากับท่อสีน้ำเงิน (รูป 5) ของท่อควบคุมความหนาแน่นโฟมยาว 4.9 ม. (16 ฟุต)

8. ประกอบท่อสีน้ำเงินและน็อตสวมอัดสีน้ำเงินเข้ากับข้อต่อที่ด้านข้างของคอมเพรสเซอร์ จากนั้นขันน็อตสวมอัดสีน้ำเงินด้วยมือ (รูป 5)

9. ถอดน็อตสวมอัดสีน้ำเงินออกจากข้อต่อบนฝาถัง (รูป 4)

10. ประกอบน็อตสวมอัดสีน้ำเงินเข้ากับท่อใส (รูป 4) ของท่อควบคุมความหนาแน่นโฟมยาว 4.9 ม. (16 ฟุต)

11. ประกอบท่อใสและน็อตสวมอัดสีน้ำเงินเข้ากับข้อต่อบนฝาถัง จากนั้นขันน็อตสวมอัดสีน้ำเงินด้วยมือ (รูป 4)

1. เดินท่อควบคุมความหนาแน่นโฟมยาว 4.9 เมตร (16 ฟุต) ไปทางด้านหน้า จากโครงยึดถังเก็บสารและคอมเพรสเซอร์ (ใต้ถังเก็บสารเคมีและด้านหลังถังเชื้อเพลิง) โดยวางตามแนวช่องโครงของอุปกรณ์ และต่อไปยังบริเวณใต้กล่องที่นั่ง ()



   รูป 6

   1. ท่อโฟม
   2. ถังเชื้อเพลิง

2. ยกเบาะที่นั่งขึ้นมา แล้ววางท่อต่อไปทางด้านหน้าตามแนวสายไฟของอุปกรณ์ ผ่านข้อรัด และลอดเข้าใต้แผ่นพื้น (รูป 7)



   รูป 7

   ภาพของเครื่องฉีดพ่นสาร Multi Pro 5800

   1. ด้านหน้าอุปกรณ์
   2. สายท่อสองเส้นยาว 14.9 ม. (16 ฟุต)
   3. ข้อรัด

3. เดินท่อไปยังตัวยึดวาล์ว

   • สำหรับเครื่องฉีดพ่นสารรุ่นปี 2015 และเก่ากว่า:

     เดินท่อตามแนวสายไฟของอุปกรณ์ผ่านช่องคอนโซล (รูป 9)

     Note: ช่องคอนโซลอยู่ใต้ตัวยึดวาล์ว



     รูป 8

     1. สายท่อสองเส้นยาว 14.9 ม. (16 ฟุต)
     2. ช่องคอนโซล
     3. ตัวยึดวาล์ว

   • สำหรับเครื่องฉีดพ่นสารรุ่นปี 2016 และขึ้นไป:

     เดินท่อตามแนวสายไฟของอุปกรณ์ผ่านช่องคอนโซลและไปยังด้านหน้าของฐานเบาะที่นั่ง(รูป 8)



     รูป 9

     1. ช่องคอนโซล (อยู่ใต้ตัวยึดวาล์ว)
     2. สายท่อสองเส้นยาว 14.9 ม. (16 ฟุต)
     3. ตัวยึดวาล์ว

4. มัดท่อเข้ากับสายไฟของอุปกรณ์โดยใช้สายรัด (รูป 9 หรือ รูป 8)

1. คลายน็อตสวมอัดและถอดน็อตออกจากตัววาล์ว (รูป 10)

   Note: เก็บน็อตสวมอัดเอาไว้ก่อน



   รูป 10

   1. ท่อสีขาว
   2. น็อตสวมอัด
   3. น็อตสวมทับ
   4. ตัววาล์ว
   5. ตัวยึดวาล์ว
   6. ท่อสีน้ำเงิน

2. คลายน็อตสวมทับและถอดน็อตออกจากวาล์ว (รูป 10)

   Note: เก็บน็อตสวมทับเอาไว้ก่อน

3. ใช้น็อตสวมทับที่ถอดออกมายึดวาล์วเข้ากับตัวยึดวาล์วให้แน่นหนา (รูป 10)

4. สอดท่อสีน้ำเงินและท่อสีขาวเข้าไปในน็อตสวมอัด (รูป 10)

5. ต่อท่อสีน้ำเงินและท่อสีขาวเข้ากับวาล์วโดยการขันน็อตสวมอัดลงบนวาล์ว (รูป 10)

6. ติดสติกเกอร์ดังแสดงใน รูป 11 หรือ รูป 12



   รูป 11

   Multi Pro 5800 รุ่นปี 2015 และเก่ากว่า

   1. วาล์ว
   2. ตัวยึดวาล์ว
   3. สติกเกอร์ 112-7890


   รูป 12

   Multi Pro 5800 รุ่นปี 2016 ขึ้นไป

   1. วาล์ว
   2. สติกเกอร์ 112-7890
   3. ตัวยึดวาล์ว

โปรดดูคำแนะนำในการติดตั้งที่มาพร้อมกับชุดอุปกรณ์เสริมสำหรับระบบพ่นโฟม

1. ติดตั้งท่อโฟมเข้ากับแขนบูม

   Note: ติดตั้งท่อสั้นเข้ากับแขนบูมฝั่งเดียวกันกับโครงยึดและติดตั้งท่อยาวเข้ากับแขนบูมอีกฝั่งหนึ่ง

   1. บนแขนบูมฝั่งขวา ติดตั้งท่อโฟมตามแนวด้านหลังของเสารองรับส่วนบน ()

      Important: หากติดตั้งผิดฝั่ง ท่อโฟมจะถูกหนีบเมื่อแขนบูมอยู่ในตำแหน่ง “X” สำหรับขนย้าย



      รูป 13

      ภาพของ Multi Pro 5000

      1. ท่อโฟมบนแขนบูมฝั่งขวา
      2. สายรัด

   2. จัดปลายท่อให้ตรงกับปลายของเสารองรับท่อนบน

      Note: ใช้สายรัดผูกท่อโฟมกับตัวยึดโดยใช้ประโยชน์จากรูบนตัวยึด ()

      Note: เผื่อความยาวท่อไว้เล็กน้อยที่ปลายแขนบูมเพื่อให้แขนบูมสามารถกางออกได้



      รูป 14

      1. สายรัด

   3. ติดตั้งท่อโดยวางไปตามแนวท่อส่งบนแขนบูมที่มีอยู่แล้ว

      Note: ใช้สายรัดผูกท่อเข้ากับตัวยึดในตำแหน่งต่างๆ ดังแสดงใน



      รูป 15

      1. สายรัด

   4. ทำตามขั้นตอนเดียวกันนี้ที่แขนบูมฝั่งซ้าย แต่ให้เดินท่อตามแนวด้านหน้าของเสารองรับท่อนบน

      Important: หากติดตั้งผิดฝั่ง ท่อโฟมจะถูกหนีบเมื่อแขนบูมอยู่ในตำแหน่ง “X” สำหรับขนย้าย

2. เดินท่อโฟม 2 ทั้งสองเส้นจากแขนบูมไปยังด้านหน้าและด้านข้างของอุปกรณ์โดยใช้โครงยึด (รูป 16)

   Important: อย่าเดินท่อในตำแหน่งที่ท่ออาจจะถูกหนีบหรือถูกกระชากออก



   รูป 16

   เครื่องฉีดพ่นสาร Multi Pro 1750

   1. สายรัด
   2. ท่อ


   รูป 17

   เครื่องฉีดพ่นสาร Multi Pro 5800

   1. สายรัด
   2. ท่อ


   รูป 18

   เครื่องฉีดพ่นสาร Multi Pro WM

   1. สายรัด
   2. ท่อ

3. ใช้สายรัดยึดท่อโฟมเข้ากับสายไฟที่มีอยู่เดิมหรือท่อส่งของแขนบูม

1. ประกอบน็อตสวมอัดสีน้ำเงินเข้ากับท่อสีน้ำเงิน (ท่อของเหลว) ()



   รูป 19

   1. ท่อสีน้ำเงิน
   2. น็อตสวมอัดสีน้ำเงิน
   3. ท่อใส
   4. น็อตสวมอัดสีขาว

2. ประกอบน็อตสวมอัดสีขาวเข้ากับท่อใส (ท่ออากาศ) (รูป 19)

3. ทำซ้ำขั้นตอน 1 และ 2 สำหรับท่อโฟมของแขนบูมอีกฝั่งหนึ่งของอุปกรณ์

1. มองหาตำแหน่งของโครงยึดหัวฉีดโฟมและตัวคั่น

2. ติดตั้งโครงยึดตัวแรก โดยเว้นระยะห่างจากปลายท่อแขนบูมส่วนบน 7-10 ซม. (3-4 นิ้ว)

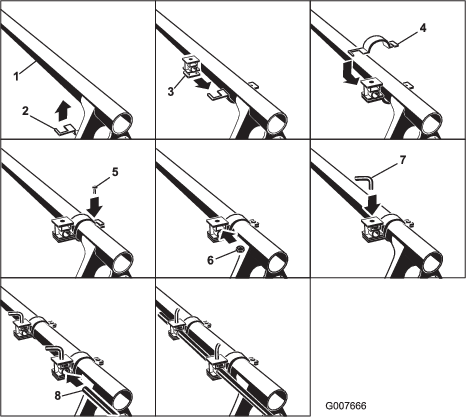

3. ประกอบโครงยึดและตัวคั่นดังภาพ ()

   Note: ติดตั้งตัวหนีบโครงยึดทั้งสองชุดที่ด้านหลังท่อแขนบูมด้านบน



   รูป 20

   1. ท่อแขนบูมส่วนบน
   2. ตัวหนีบโครงยึดครึ่งล่าง
   3. ตัวคั่น (สังเกตทิศทาง)
   4. ตัวหนีบโครงยึดครึ่งล่าง
   5. สกรูตัวหนีบ
   6. น็อตตัวคั่น
   7. สกรูตั้งค่า
   8. ก้านยึด

4. ติดตั้งโครงยึดตัวที่สองห่างจากตัวแรกเข้าด้านในประมาณ 7-10 ซม. (3-4 นิ้ว)

5. ใส่สกรูตั้งค่าที่รูบนสุดของตัวคั่นแต่ละตัว

6. สอดก้านยึดเข้าไปในรูบนตัวคั่นโดยหันด้านที่มีร่องออกด้านนอก

   Note: ขันสกรูตั้งค่าเพื่อยึดก้านไว้ในตำแหน่งที่ต้องการ

7. ทำซ้ำขั้นตอน 2 ถึง 6 สำหรับแขนบูมอีกฝั่งหนึ่งของอุปกรณ์

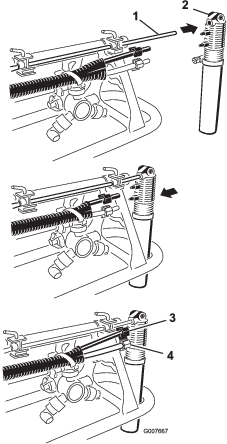

1. มองหาหัวฉีดโฟมจากชุดอุปกรณ์ที่มีมาให้ จากนั้นประกอบหัวฉีดเข้ากับก้านยึดดังแสดงในภาพ ()



   รูป 21

   1. แกนมีร่องตรงปลาย
   2. หัวฉีดโฟม
   3. ท่อสีน้ำเงินและน็อตสวมอัดสีน้ำเงิน
   4. ท่อใสและน็อตสวมอัดสีขาว

2. ต่อท่อสีน้ำเงินเข้ากับข้อต่อด้านบนและท่อใสเข้ากับข้อต่อด้านล่าง

3. ยึดท่อให้แน่นหนาด้วยน็อตสวมอัดที่คุณติดตั้งในขั้นตอนการประกอบน็อตสวมอัด

4. ทำซ้ำขั้นตอน 1 ถึง 3 สำหรับแขนบูมอีกฝั่งหนึ่งของอุปกรณ์
