Soporte de mantenimiento

El símbolo de alerta de seguridad (Figura 1) que aparece en este manual y en la máquina identifica mensajes de seguridad importantes que usted debe observar para evitar accidentes.

Figura 1

Símbolo de alerta de seguridad

El símbolo de alerta de seguridad aparece encima de información que le alerta ante acciones o situaciones inseguras, y va seguido de la palabra PELIGRO, ADVERTENCIA, o CUIDADO.

PELIGRO: Indica una situación peligrosa inminente, que si no se evita, causará la muerte o lesiones graves.

ADVERTENCIA indica una situación potencialmente peligrosa que si no se evita, podría causar la muerte o lesiones graves.

CUIDADO: Indica una situación potencialmente peligrosa que si no se evita, podría causar lesiones menores o moderadas.

Este manual utiliza dos palabras más para resaltar información. Importante llama la atención sobre información mecánica especial, y Nota resalta información general que merece una atención especial.

Note: Los lados derecho e izquierdo de la máquina se determinan desde la posición normal del operador.

1. Aparque la máquina en una superficie nivelada.

2. Desengrane el mando de control de las cuchillas.

3. Ponga las palancas de control de movimiento en posición de BLOQUEO/PUNTO MUERTO.

4. Ponga el freno de estacionamiento.

5. Apague la máquina y retire la llave.

6. Espere a que se detengan todas las piezas en movimiento.

Piezas necesarias en este paso:

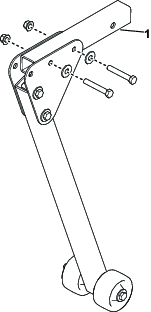

1. Instale las 2 cartelas de refuerzo en el conjunto de la pata instalando provisionalmente los pernos (½" × 3½"), las arandelas y las tuercas.



   Figura 2

   1. Tuerca
   2. Cartela de refuerzo
   3. Conjunto de la pata
   4. Arandela
   5. Perno (½" × 3½")

2. Instale el receptor provisionalmente en las cartelas de refuerzo con los pernos, las arandelas y las tuercas.



   Figura 3

   1. Conjunto del receptor

3. Apriete las fijaciones a 91-112.5 N·m (67–83 pies-libra).

4. Introduzca el pasador de enganche por las cartelas de refuerzo y sujételo con una chaveta (13 mm (½")).



   Figura 4

   1. Chaveta (13 mm (½"))
   2. Pasador de enganche

5. Instale el pasador de acoplamiento en el conjunto del receptor y sujételo con una chaveta.



   Figura 5

   1. Chaveta
   2. Pasador de acoplamiento

Levante el bastidor en A e inserte el soporte de mantenimiento en el bastidor. Sujete el kit con el pasador de acoplamiento y la chaveta.

Figura 6

1. Aparque la máquina en una superficie nivelada, desengrane el mando de control de las cuchillas, mueva la plataforma del operador a la posición de almacenamiento y ponga el freno de estacionamiento.

2. Eleve la carcasa de corte a la posición de TRANSPORTE.

3. Sujete el soporte de mantenimiento al bastidor en A usando el pasador de acoplamiento y la chaveta.



   Figura 7

4. Baje el bastidor en A hasta que la máquina esté elevada. Introduzca el pasador de enganche en el cierre del bastidor y a través del soporte de mantenimiento para fijar el soporte. Instale la chaveta (13 mm (½")) en el pasador de enganche.



   Figura 8

5. Apague el motor, retire la llave y espere a que se detengan todas las piezas en movimiento.

6. Apoye la máquina sobre caballetes; consulte la posición de los caballetes en el Manual del operador de la máquina.

7. Cuando termine, eleve el bastidor en A y retire el soporte de mantenimiento.

   Note: No haga funcionar la máquina con el soporte de mantenimiento acoplado, salvo para elevar o bajar el bastidor en A.
