Support d’entretien

Le symbole de sécurité (Figure 1) utilisé dans ce manuel et sur la machine identifie d'importants messages de sécurité dont vous devez tenir compte pour éviter des accidents.

Figure 1

Symbole de sécurité

Le symbole de sécurité apparaît au-dessus de toute information signalant des actions ou des situations dangereuses. Il est suivi de la mention DANGER, ATTENTION ou PRUDENCE.

DANGER signale un danger immédiat qui, s'il n'est pas évité, entraînera obligatoirement des blessures graves ou mortelles.

ATTENTION signale un danger potentiel qui, s'il n'est pas évité, risque d'entraîner des blessures graves ou mortelles.

PRUDENCE signale un danger potentiel qui, s'il n'est pas évité, peut éventuellement entraîner des blessures légères ou modérées.

Ce manuel utilise également deux autres termes pour faire passer des renseignements essentiels. Important pour attirer l'attention sur une information d'ordre mécanique spécifique, et Remarque pour souligner une information d'ordre général méritant une attention particulière.

Note: Les côtés gauche et droit de la machine sont déterminés d'après la position d'utilisation normale.

1. Garez la machine sur une surface plane et horizontale.

2. Désengagez la commande des lames.

3. Amenez les leviers de commande de déplacement en position de VERROUILLAGE AU POINT MORT.

4. Serrez le frein de stationnement.

5. Coupez le moteur de la machine et enlevez la clé.

6. Attendez l'arrêt complet de toutes les pièces mobiles.

Pièces nécessaires pour cette opération:

1. Fixez les 2 goussets au pied du support en serrant légèrement les boulons (½ x 3½ po), les rondelles et les écrous.



   Figure 2

   1. Écrou
   2. Gousset
   3. Pied
   4. Rondelle
   5. Boulon (½ x 3½ po)

2. Fixez le récepteur aux goussets en serrant légèrement les boulons, les rondelles et les écrous.

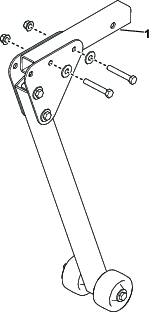

   Figure 3

   1. Récepteur

3. Serrez les fixations à un couple de 91 à 112,5 N∙m (67 à 83 pi-lb).

4. Insérez la goupilles d'attelage dans les goussets et fixez-la en place avec une goupille fendue (tige de ½ po).



   Figure 4

   1. Goupille fendue (tige de ½ po)
   2. Goupille d'attelage

5. Insérez la goupille de fixation dans le récepteur et fixez-la en place avec une goupille fendue.



   Figure 5

   1. Goupille fendue
   2. Goupille de fixation

Levez le triangle d’attelage et insérez le support d’entretien dedans. Fixez le kit à l’aide de la goupille de fixation et de la goupilles fendue.

Figure 6

1. Garez la machine sur une surface plane, désengagez la commande des lames, placez la plate-forme de l'utilisateur en position de rangement et serrez le frein de stationnement.

2. Levez le tablier de coupe en position TRANSPORT.

3. Fixez le support d’entretien au triangle d’attelage à l’aide de la goupille de fixation et de la goupille fendue.



   Figure 7

4. Abaissez le triangle d’attelage jusqu’à ce que la machine soit élevée. Insérez la goupille d'attelage dans le système de blocage du triangle et dans le support d’entretien pour bloquer le support en place. Insérez la goupille fendue (tige de ½ po) dans la goupille d'attelage.



   Figure 8

5. Coupez le moteur, enlevez la clé de contact et attendez l'arrêt complet de toutes les pièces mobiles.

6. Soutenez la machine avec des chandelles; voir le Manuel de l’utilisateur de la machine pour savoir où placer les chandelles.

7. Une fois l’opération terminée, élevez le triangle d’attelage et retirez le support d’entretien.

   Note: Ne faites pas fonctionner la machine lorsque support d’entretien est en place, sauf pour élever ou abaisser le triangle d’attelage.
