Heckfangsystem mit zwei Fangkörben (122 cm und 132 cm) oder E-Z Vakuumheckfangsystem mit drei Fangkörben (153 cm und 183 cm)

Mäher Z Master G3

Model No. 78562-Serial No. 290000001 and Up

Model No. 78563-Serial No. 290000001 and Up

Model No. 78564-Serial No. 290000001 and Up

Einführung

Lesen Sie diese Informationen sorgfältig durch, um sich mit dem ordnungsgemäßen Einsatz und der Wartung des Geräts vertraut zu machen und Verletzungen und eine Beschädigung des Geräts zu vermeiden. Sie tragen die Verantwortung für einen ordnungsgemäßen und sicheren Einsatz des Geräts.

Wenden Sie sich hinsichtlich Informationen zu Produkten und Zubehör sowie Angaben zu Ihrem örtlichen Vertragshändler oder zur Registrierung des Produktes direkt an Toro unter www.Toro.com.

Wenden Sie sich an den Toro-Vertragshändler oder Kundendienst, wenn Sie eine Serviceleistung, Originalersatzteile von Toro oder weitere Informationen benötigen. Haben Sie dafür die Modell- und Seriennummern der Maschine griffbereit. In Bild 1, Bild 2 und Bild 3 wird der Standort der Modell- und Seriennummern auf dem Produkt angegeben. Tragen Sie hier bitte die Modell- und Seriennummern des Geräts ein.

g003368

Bild 1

  1. Typenschild mit Modell- und Seriennummer des Bläsers
g009306

Bild 2

Seriennummer am Heckfangsystem (122 cm und 132 cm)

  1. Typenschild mit Modell- und Seriennummer des Heckfangsystems
g009416

Bild 3

Seriennummer am Heckfangsystem (152 cm und 183 cm)

  1. Typenschild mit Modell- und Seriennummer des Heckfangsystems

In dieser Anleitung werden potenzielle Gefahren angeführt, und Sicherheits­meldungen werden vom Sicherheitswarnsymbol (Bild 4) gekennzeichnet, das auf eine Gefahr hinweist, die zu schweren oder tödlichen Verletzungen führen kann, wenn Sie die empfohlenen Sicherheitsvorkehrungen nicht einhalten.

g000502

Bild 4

  1. Sicherheitswarnsymbol

In dieser Anleitung werden zwei Begriffe zur Hervorhebung von Informationen verwendet. Wichtig weist auf spezielle mechanische Informationen hin, und Hinweis hebt allgemeine Informationen hervor, die Ihre besondere Beachtung verdienen.

Dieses Produkt entspricht allen relevanten europäischen Richtlinien. Weitere Informationen finden Sie in der Einbauerklärung am Ende dieses Dokuments.

Sicherheit

Im Anschluss finden Sie Informationen zur Sicherheit, die sich speziell auf Toro-Produkte beziehen, sowie weitere Sicherheits­informationen, mit denen Sie vertraut sein sollten.

  • Machen Sie sich mit dem sicheren Betrieb der Maschine sowie den Bedienelementen und Sicherheitsaufklebern vertraut.

  • Gehen Sie mit Heckfangsystemen oder anderen Zusatzgeräten besonders vorsichtig vor. Anbaugeräte können die Stabilität und Betriebsmerkmale der Zugmaschine verändern.

  • Befolgen Sie zur Verbesserung der Stabilität die Herstelleranweisungen bezüglich des Radballasts und der Gegengewichte.

  • Verwenden Sie an steilen Hängen kein Heckfangsystem. Ein schweres Heckfangsystem kann zum Kontrollverlust und zum Umkippen der Maschine führen.

  • Fahren Sie an Hanglagen langsamer und mit erhöhter Vorsicht. Stellen Sie sicher, dass Sie Hänge in der empfohlenen Richtung befahren. Der Zustand der Rasenflächen kann sich auf die Stabilität der Maschine auswirken. Seien Sie besonders vorsichtig, wenn Sie in der Nähe von Gräben arbeiten.

  • Führen Sie alle Bewegungen an Hängen langsam und schrittweise durch. Ändern Sie nie plötzlich die Geschwindigkeit oder Richtung.

  • Das Heckfangsystem kann die Sicht nach hinten einschränken. Passen Sie besonders auf, wenn Sie rückwärts fahren.

  • Gehen Sie beim Ver- und Abladen der Maschine auf/von einem Anhänger oder Pritschenwagen vorsichtig vor.

  • Setzen Sie die Maschine nie mit angehobenem, abgenommenem oder verändertem Auswurfablenkblech ein, es sei denn, Sie verwenden ein Heckfangsystem.

  • Halten Sie Ihre Hände und Füße von beweglichen Teilen fern. Bei laufendem Motor sollten keine Einstellungsarbeiten vorgenommen werden.

  • Halten Sie auf einer ebenen Fläche an, kuppeln Sie alle Antriebe aus, blockieren Sie die Räder und stellen Sie den Motor ab, wenn Sie den Fahrersitz aus irgendeinem Grund verlassen. Dies gilt auch für das Leeren des Heckfangsystems oder Entfernen von Verstopfungen des Auswurfkanals.

  • Wenn Sie das Heckfangsystem abnehmen, müssen Sie auf jeden Fall ein Auswurfablenkblech oder einen Schutz anbringen, den Sie ggf. für die Montage des Heckfangsystems abgenommen haben. Setzen Sie die Maschine nicht ohne montiertes Heckfangsystem oder installiertes Ablenkblech ein.

  • Stoppen Sie den Motor, bevor Sie das Heckfangsystem abnehmen oder Verstopfungen im Auswurfkanal beseitigen.

  • Lassen Sie Schnittgut nicht für längere Zeit im Heckfangsystem.

  • Die Bauteile des Heckfangsystems verschleißen, werden beschädigt und verschlechtern sich im Laufe der Zeit, was bewegliche Teile freilegen kann und das Ausschleudern von Gegenständen ermöglicht. Prüfen Sie die Bauteile regelmäßig und tauschen Sie diese durch vom Hersteller empfohlene Ersatzteile aus, wenn das notwendig erscheint.

Sicherheits- und Bedienungsschilder

Graphic

Die Sicherheits- und Bedienungsaufkleber sind gut sichtbar; sie befinden sich in der Nähe der möglichen Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Aufkleber aus oder ersetzen sie.
decal1-653558

1-653558

decal98-5954

98-5954

decal103-3508

103-3508

decal106-0871

106-0871

decal106-3339

106-3339

decal106-5517

106-5517

  1. Warnung: Berühren Sie nicht die heiße Oberfläche.

Einrichtung

Important: Verwenden Sie keine Antriebs- oder Laufräder mit diesem Anbaugerät. Wenn die Maschine mit Antriebs- oder Lauf­rädern aus­gestattet ist, ersetzen Sie diese durch werks­seitige Luftreifen für den Antrieb bzw. durch werks­seitige Luft- oder halb­pneumatische Luftreifen für die Laufräder.

Note: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition.

Vorbereiten der Maschine

Führen Sie die folgenden Schritte aus, um die Maschine für die Montage des Gebläses und Finishingkits vorzubereiten.

  1. Kuppeln Sie die Zapfwelle aus, stellen die Fahrantriebshebel in die ARRETIERTE NEUTRAL-STELLUNG und aktivieren die Feststellbremse.

  2. Stellen Sie vor dem Verlassen des Fahrersitzes den Motor ab, ziehen Sie den Schlüssel ab und warten Sie, bis alle beweglichen Teile zum Stillstand gekommen sind.

  3. Reparieren Sie verbogene oder beschädigte Bereiche des Mähwerks der Maschine und ersetzen Sie fehlende Teile.

  4. Entfernen Sie jegliche Rückstände vom Mähwerk der Maschine bzw. vom Heck der Maschine, um die Installation zu erleichtern.

Einbauen der seitlichen Stoßstangen

Für diesen Arbeitsschritt erforderliche Teile:

Linke Stoßstange1
Rechte Stoßstange1
Schlossschraube (⅜" x 1¼")2
Bundmutter (⅜")6

  1. Entfernen Sie die Muttern und Schrauben, mit denen die seitlichen Stoßstangen an der Maschine befestigt sind (Bild 5).

    Note: Werfen Sie alle Muttern und nur eine Schraube weg, die Sie von jeder Seite entfernt haben.

  2. Montieren Sie die neuen linken und rechten Stoßstangen mit 2 Schlossschrauben (⅜" x 1¼"), den vier vorher entfernten Schlossschrauben und sechs Bundmuttern (⅜"), wie in Bild 5 abgebildet.

    g009214

    Bild 5

    1. Bundmutter (⅜")
    2. Rechte Stoßstange
    3. Verwenden Sie vorhandene Schrauben
    4. Linke Stoßstange
    5. Schraube (⅜" x 1¼")

Montieren der Befestigungshalterungen für das Heckfangsystem

Für diesen Arbeitsschritt erforderliche Teile:

Obere Befestigungshalterung1
Untere Befestigungshalterung1
Schlossschraube (⅜" x 1¼")4
Schlossschraube (½" x 2½")2
Bundmutter (⅜")4
Bundmutter (½")2

  1. Befestigen Sie die untere Befestigungshalterung mit vier Schlossschrauben (⅜" x 1¼") und vier Bundmuttern (⅜") am Maschinenrahmen, wie in Bild 6 abgebildet.

  2. Befestigen Sie die obere Befestigungshalterung mit zwei Schlossschrauben (½" x 2½") und zwei Bundmuttern (½") an der linken und rechten Stoßstange, wie in Bild 6 abgebildet.

    g009215

    Bild 6

    1. Schlossschraube (½" x 2½")
    2. Obere Befestigungshalterung
    3. Bundmutter (½")
    4. Untere Befestigungshalterung
    5. Schlossschraube (⅜" x 1¼")
    6. Bundmutter (⅜")

Befestigen der Abdeckung und der Fangkörbe

Für diesen Arbeitsschritt erforderliche Teile:

Abdeckung1
Grasfangkorb (122-cm- und 132-cm-Mähwerke)2
Grasfangkorb (152-cm- und 183-cm-Mähwerke)3
Stift und Splint2

  1. Legen Sie die Abdeckung auf den Rücken.

  2. Schieben Sie die Haken auf die untere Befestigungshalterung (Bild 7).

  3. Drehen Sie die Abdeckung nach oben auf die untere Befestigungshalterung für das Heckfangsystem (Bild 7).

  4. Fluchten Sie das Loch im Heckfangsystem mit der oberen Befestigungshalterung aus (Bild 7).

  5. Setzen Sie den Stift ein und befestigen Sie ihn an beiden Seiten mit dem Splint (Bild 7).

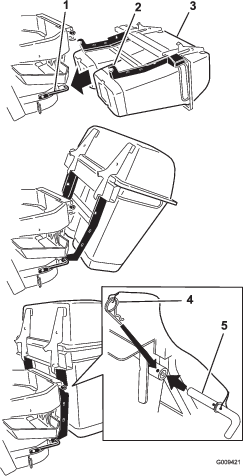

    g009421

    Bild 7

    1. Untere Befestigungshalterung
    2. Haken
    3. Abdeckung
    4. An Verbindungsleine befestigter Splint
    5. An Verbindungsleine befestigter Stift

  6. Setzen Sie die Grasfangkorbnase in die Kerbe in der Abdeckung ein (Bild 8 oder Bild 9).

    Note: Führen Sie diesen Schritt für alle Grasfangkörbe aus.

    Note: Die Fangkörbe liegen auf dem Rahmen des Heckfangsystems auf.

    g003264

    Bild 8

    Bild zeigt Heckfangsystem mit zwei Fangkörben

    1. Abdeckung
    2. Grasfangkorb
    3. Grasfangkorblasche
    4. Kerbe
    5. Rahmen des Heckfangsystems
    g009301

    Bild 9

    Bild zeigt Heckfangsystem mit drei Fangkörben

    1. Abdeckung
    2. Grasfangkorb
    3. Grasfangkorblasche
    4. Kerbe
    5. Rahmen des Heckfangsystems

  7. Senken Sie die Abdeckung des Heckfangsystems auf die Säcke ab (Bild 10 oder Bild 11).

    g003268

    Bild 10

    Bild zeigt Heckfangsystem mit zwei Fangkörben

    1. Abdeckung
    2. Grasfangkorb
    3. Heckfangsystem-Riegel
    4. Riegelhaken
    g003265

    Bild 11

    Bild zeigt Heckfangsystem mit drei Fangkörben

    1. Abdeckung
    2. Grasfangkorb
    3. Heckfangsystem-Riegel
    4. Riegelhaken

  8. Positionieren Sie den Riegel des Heckfangsystems unter den Riegelhaken (Bild 12).

  9. Drücken Sie den Riegel des Heckfangsystems nach unten, bis er einrastet (Bild 12).

    g003267

    Bild 12

    1. Heckfangsystem-Riegel
    2. Riegelhaken

Einbauen des Auspuffablenkblechs

Für diesen Arbeitsschritt erforderliche Teile:

Auspuffablenkblech1
Bundmutter (⅜")2
Schlossschraube (⅜" x 1¼")2

Montieren Sie das Auspuffablenkblech seitlich am Heckfangsystemrahmen (Bild 13).

Note: Stellen Sie sicher, dass das Auspuffablenkblech über dem Auspuffrohr des Auspuffs ist.

g009417

Bild 13

  1. Auspuffablenkblech
  2. Bundmutter (⅜")
  3. Schlossschraube (⅜" x 1¼")

Verlegen des Gebläseriemens in das Gebläse

Für diesen Arbeitsschritt erforderliche Teile:

Gebläseriemen (vom Gebläse- und Antriebskit)1

  1. Verlegen Sie den Riemen an Mähwerken mit 152 cm und 183 cm um die Riemenscheibe des Gebläses (Bild 14).

    g003398

    Bild 14

    Gebläse für Maschinen mit 152 cm und 183 cm

    1. Spannscheibe
    2. Mähwerkriemenscheibe
    3. Feder
    4. Federstift
    5. Riemen
    6. Gebläseriemenscheibe

  2. Lösen Sie die Riemenführungsschraube an Mähwerken mit 122 cm und 132 cm (Bild 15).

  3. Verlegen Sie den Riemen um die Riemenscheibe des Gebläses und die starre Spannscheibe (Bild 15 ).

  4. Ziehen Sie die Schraube der Riemenführung an.

    g003454

    Bild 15

    1. Spannscheibe
    2. Mähwerkriemenscheibe
    3. Feder
    4. Federstift
    5. Riemen
    6. Schraube der Riemenführung
    7. Fixierte Spannscheibe
    8. Gebläseriemenscheibe

Einbauen des Gebläses

Für diesen Arbeitsschritt erforderliche Teile:

Gebläse (vom Gebläse und Antrieb)1
Feder (vom Gebläse und Antrieb)1

Warnung:

Ein nicht abgedeckte Auswurföffnung kann zum Ausschleudern von Gegenständen auf den Bediener oder Unbeteiligte führen. Das kann schwere Verletzungen zur Folge haben. Außerdem könnte es auch zum Kontakt mit dem Messer kommen.

  • Setzen Sie den Rasenmäher nur dann ein, wenn Sie ein Abdeckblech, eine Mulchplatte oder einen Auswurfkanal mit Fangvorrichtung montiert haben.

  • Achten Sie darauf, dass das Ablenkblech montiert ist, wenn der Auswurfkanal und die Fangvorrichtung abgenommen sind.

  1. Nehmen Sie den seitlichen Auswurfkanal vom Mähwerk ab (Bild 16).

    Note: Bewahren Sie alle Befestigungen und den seitlichen Auswurfkanal auf. Montieren Sie den seitlichen Auswurfkanal, wenn Sie das Heckfangsystem und das Gebläse abgenommen haben.

    g002519

    Bild 16

    1. Schraube
    2. Distanzstück
    3. Sicherungsmutter
    4. Feder
    5. Feder eingesetzt
    6. Grasablenkblech
    7. L-förmiges Federende (vor Einsetzen der Schraube hinter Mähwerkkante positionieren)
    8. J-Hakenende der Feder

  2. Schieben Sie den Gebläsestift in das Drehzapfenloch (Bild 17 oder Bild 18).

    g009420

    Bild 17

    Bild zeigt Mähwerk mit 122 cm und 132 cm

    1. Gebläse
    2. Mähwerk
    3. Drehzapfenloch
    4. Gebläsestift
    g009220

    Bild 18

    Bild zeigt Mähwerk mit 152 cm und 183 cm

    1. Gebläse
    2. Mähwerk
    3. Drehzapfenloch
    4. Gebläsestift

  3. Schließen Sie das Gebläse, um die richtige Ausrichtung der Riegel zu prüfen.

    Note: Lösen oder ziehen Sie die Schraube so an, dass die Riegel das Gebläse eng am Mähwerk halten, jedoch mit der Hand gelöst werden können (Bild 19).

    g003400

    Bild 19

    1. Riegel
    2. Schraube
    3. Gebläse

  4. Setzen Sie die Feder ein, siehe Bild 20.

    Note: Stellen Sie sicher, dass die Haken in der richtigen Position sind.

    g003638

    Bild 20

    1. Gefederte Spannscheibe
    2. Kurzes Hakenende
    3. Langes Hakenende

  5. Ziehen Sie die gefederte Spannscheibe zurück und verlegen den Riemen um die Riemenscheibe am Mähwerk.

    Note: Stellen Sie sicher, dass der Riemen richtig um die Gebläseriemenscheiben verlegt ist (Bild 21).

    g003399

    Bild 21

    1. Mähwerkriemenscheibe
    2. Gefederte Spannscheibe
    3. Gebläse

Montieren der Auswurfrohre

Für diesen Arbeitsschritt erforderliche Teile:

Oberes Rohr1
Unteres Rohr1
Schraube (Nr. 10 x ¾")3
Sicherungsmutter (Nr. 10)3
Scheibe (7/32")3

Important: Stellen Sie sicher, dass am Mähwerk die niedrigste Schnitthöhe eingestellt ist, wenn Sie die Auswurfrohre montieren.

Note: Vergessen Sie nicht, das Ablenkblech zu ersetzen, wenn Sie das Heckfangsystem von der Maschine abnehmen. Siehe Austauschen des Ablenkblechs.

  1. Kuppeln Sie den Zapfwellenantrieb (ZWA) aus und aktivieren Sie die Feststellbremse.

  2. Stellen Sie vor dem Verlassen des Fahrersitzes den Motor ab, ziehen Sie den Schlüssel ab und warten Sie, bis alle sich drehenden Teile zum Stillstand gekommen sind.

  3. Senken Sie das Mähwerk auf die niedrigste Schnitthöhe ab.

  4. Nehmen Sie die Fangkörbe ab, um das Rohr unter der Abdeckung zu sehen.

  5. Setzen Sie das obere Rohr in die Öffnung am Heckfangsystem ein und ziehen es zurück, sodass die Gummidichtung hervorsteht (Bild 22 oder Bild 23).

    g009304

    Bild 22

    Bild zeigt Heckfangsystem mit zwei Fangkörben

    1. Oberes Rohr
    2. Öffnung am Heckfangsystem
    3. Heckfangsystemhaube
    g009302

    Bild 23

    Bild zeigt Heckfangsystem mit drei Fangkörben

    1. Oberes Rohr
    2. Öffnung am Heckfangsystem
    3. Heckfangsystemhaube

  6. Messen Sie bei abgesenkter Abdeckung wie weit das Rohr in der Abdeckung ist.

    Messen Sie von der Abdeckungsplatte bis zur Kante des Rohrs, wie in Bild 24 abgebildet.

    Note: Der Abstand muss 19 mm sein.

    g003388

    Bild 24

    1. Abdeckungsplatte
    2. Oberes Rohr
    3. Nach unten abgesenkte Haube
    4. 19 mm
    5. Rohrkante

  7. Wenn Sie einen Abstand von 19 mm haben, markieren Sie das obere Rohr außen an der Stelle, an der die Gummidichtung hervorsteht (Bild 25).

    Note: Die Markierung stellt die richtige Position für das obere Rohr sicher, wenn Sie die Löcher bohren und das obere und untere Rohr anschließen.

    Note: Die Gummidichtung muss aus der Heckfangsystemhaube hervorstehen.

    g003393

    Bild 25

    1. Oberes Rohr
    2. Hervorstehende Gummidichtung
    3. Heckfangsystemhaube
    4. Hier gegen die Gummidichtung markieren

  8. Setzen Sie das untere Rohr in das obere Rohr ein (Bild 26).

    g003424

    Bild 26

    1. Unteres Rohr
    2. Oberes Rohr

  9. Schieben Sie das untere Rohr auf die Manschette und verriegeln sie (Bild 27 oder Bild 28).

    Note: Oben und unten am Gebläsegehäuse befindet sich ein Riegel.

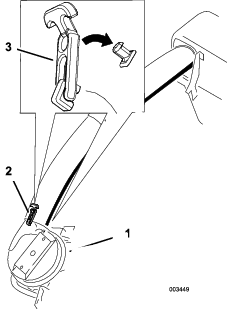

    g003449

    Bild 27

    Bild zeigt Heckfangsystem mit zwei Fangkörben

    1. Gebläse
    2. Unteres Rohr
    3. Riegel (Bild zeigt Heckfangsystem mit zwei Fangkörben)
    g003423

    Bild 28

    Bild zeigt Heckfangsystem mit drei Fangkörben

    1. Gebläse
    2. Unteres Rohr
    3. Riegel (Bild zeigt Heckfangsystem mit drei Fangkörben)

  10. Stellen Sie sicher, dass das Mähwerk auf die niedrigste Schnitthöhe abgesenkt ist.

  11. Stellen Sie sicher, dass die Markierung von Bild 25 noch vorhanden ist.

  12. Verwenden Sie die drei Löcher oder Vertiefungen im oberen Rohr als Schablone und bohren drei Löcher (Durchmesser von 7/32") an der Stelle, an der das obere und untere Rohr verbunden sind (Bild 29).

    g003390

    Bild 29

    1. Heckfangsystemhaube
    2. Oberes Rohr
    3. Hier Löcher mit einem Durchmesser von 7/32" bohren (oberes Rohr als Schablone verwenden).
    4. Unteres Rohr
    5. Gebläse

  13. Nehmen Sie das untere Rohr vom Gebläse ab.

  14. Verbinden Sie das obere und untere Rohr mit 3 Schrauben (Nr. 10 x ¾"), 3 Flachscheiben (7/32") und 3 Sicherungsmuttern (Nr. 10), wie in Bild 30 abgebildet.

    g003392

    Bild 30

    1. Unteres Rohr
    2. Oberes Rohr
    3. Flache Scheibe (7/32")
    4. Sicherungsmutter (Nr. 10)
    5. Schraube (Nr. 10 x ¾")

  15. Setzen Sie das untere Rohr in das Gebläsegehäuse ein und verriegeln es.

  16. Hängen Sie die Körbe am Heckfangsystem ein.

Einbauen der Riemenabdeckung

Für diesen Arbeitsschritt erforderliche Teile:

Riemenabdeckung (vom Gebläse- und Antriebskit)1

  1. Senken Sie das Mähwerk auf die niedrigste Schnitthöhe ab.

  2. Befestigen Sie die neue Riemenabdeckung so, dass die Kerben an beiden Seiten über die Stützen der Riemenabdeckung gehen und verriegeln den Riegel (Bild 31 oder Bild 32).

g009305

Bild 31

Bild zeigt Mähwerk mit 122 cm und 132 cm

  1. Riemenabdeckung
  2. Riemenabdeckungsstütze
  3. Kerbe
g009303

Bild 32

Bild zeigt Mähwerk mit 152 cm und 183 cm

  1. Riemenabdeckung
  2. Riemenabdeckungsstütze
  3. Kerbe

Einbauen des Ballasts

Für diesen Arbeitsschritt erforderliche Teile:

Laufradballast (falls benötigt)2
Lastösenbolzen2
Splint2
Sicherungsscheibe (⅜")6
Befestigungshalterung für Ballast1
Schraube (⅜" x 1½")6
Flache Scheibe (⅜")6
Schlossschraube (5/16" x ¾")3
Bundmutter (5/16")3
Vordergewicht (152-cm- und 183-cm-Mähwerke)3
Frontballast (183 cm Mähwerke)1

Zur Einhaltung des Standards ANSI/OPEI B71.4-2012 muss an der Maschine Ballast montiert werden.

Achtung

Das Heckfangsystem erhöht das Gewicht des Hecks der Maschine. Dies kann zu Instabilität führen und einen Kontrollverlust verursachen.

In der folgenden Tabelle wird der Ballast aufgeführt, der bei installiertem Heckfangsystem verwendet wird.

 Verwendeter FrontballastVerwendeter Laufradballast
122-cm-Mähwerk mit Heckfangsystem 30
132-cm-Mähwerk mit Heckfangsystem30
152-cm-Mähwerk mit Heckfangsystem32
183-cm-Mähwerk mit Heckfangsystem12

  1. Montieren Sie Laufradballast mit einem Lastösenbolzen und einem Splint an den vorderen Laufrädern (Bild 33).

  2. Setzen Sie die Mutter auf jeder Gewindeschraube auf und setzen Sie die Gewindeschrauben in jeden Ballast ein (Bild 33).

  3. Ziehen Sie die Gewindeschraube so an, dass sie den Rahmen berührt; ziehen Sie die Klemmmutter dann am Ballast an.

    g009224

    Bild 33

    1. Gewindeschraube (⅜" x 1½")
    2. Mutter (⅜")
    3. Laufradballast
    4. Splint
    5. Lastösenbolzen
    6. Setzen Sie die Gewindeschraube im Rahmen ein und ziehen die Mutter fest.

  4. Befestigen Sie die Befestigungshalterung für Ballast mit zwei Schlossschrauben (5/16" x ¾") und zwei Bundmuttern (5/16") unter der Fußstütze (Bild 34).

    g009226

    Bild 34

    1. Schlossschraube (5/16" x ¾")
    2. Befestigungshalterung für Ballast
    3. Bundmutter (5/16")

  5. Montieren Sie den Frontballast auf der Fußplattform (Bild 35).

  6. Befestigen Sie den Frontballast mit sechs Schrauben (⅜" x 1"), sechs Sicherungsscheiben (⅜"), drei Bundmuttern (⅜") und sechs Flachscheiben (⅜") auf der Fußstütze und an der Befestigungshalterung für den Ballast, wie in Bild 35 abgebildet.

    g009227

    Bild 35

    1. Vordergewicht
    2. Flache Scheibe (⅜")
    3. Sicherungsscheibe (⅜")
    4. Schraube (⅜" x 1")
    5. Loch in Fußplattform
    6. Bundmutter (⅜")
    g009225

    Bild 36

    1. Befestigungshalterung für Ballast
    2. Flache Scheibe (⅜")
    3. Sicherungsscheibe (⅜")
    4. Schraube (⅜" x 1")

Befestigen der Stoßstangen

Maschinen mit MyRide™ Federungssystem

Für diesen Arbeitsschritt erforderliche Teile:

Stoßstange2
Distanzstück2
Sicherungsmutter (5/16")2

Befestigen Sie die Stoßstangen an Mähwerken mit 122 cm, 132 cm und 152 cm in den zwei äußeren Löchern der Fußstütze (Bild 37).

g030506

Bild 37

  1. Sicherungsmutter
  2. Distanzstück
  3. Stoßstange

Befestigen Sie die Stoßstangen an Mähwerken mit 183 cm in den zwei Innenlöchern der Fußstütze (Bild 38).

g030507

Bild 38

  1. Sicherungsmutter
  2. Distanzstück
  3. Stoßstange

Einstellen der Feststellbremse

Stellen Sie sicher, dass die Feststellbremse richtig eingestellt ist. Weitere Informationen zu den richtigen Schritten finden Sie in der Bedienungsanleitung.

Prüfen des Reifendrucks

Note: Erhöhen Sie den Reifendruck aufgrund des zusätzlichen Gewichtes.

Prüfen und erhöhen Sie den Reifendruck in den vorderen Laufrädern und den Hinterreifen (Bild 39).

Druck in den Hinterreifen: 1,38 bar

Druck in den vorderen Laufrädern: 1,72 bar

g001055

Bild 39

Betrieb

Note: Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition.

Important: Aktivieren Sie immer die Feststellbremse, wenn die Maschine unbeaufsichtigt bleibt, auch wenn es nur ein paar Minuten sind.

Warnung:

Halten Sie folgende Maßnahmen ein, um Personenverletzungen zu vermeiden.

  • Machen Sie sich mit allen Betriebs- und Sicherheitsanweisungen in der Bedienungsanleitung der Maschine vertraut, bevor Sie dieses Anbaugerät verwenden.

  • Nehmen Sie das Heckfangsystem oder die Heckfangsystemrohre nie ab, wenn der Motor läuft.

  • Schalten Sie den Motor immer ab, und warten Sie, bis alle beweglichen Teile zum Stillstand gekommen sind, bevor Sie Verstopfungen vom Heckfangsystem entfernen.

  • Führen Sie nie bei laufendem Motor Wartungsarbeiten oder Reparaturen durch.

  • Aktivieren Sie die Feststellbremse.

Warnung:

Wenn das Ablenkblech, die Heckfangsystemrohre oder das komplette Heckfangsystem nicht montiert sind, sind die Bedienungsperson und umstehende Personen der Gefahr eines Kontakts mit dem Schnittmesser und ausgeschleuderten Gegenständen ausgesetzt. Kontakt mit einem sich drehenden Schnittmesser oder ausgeschleuderten Gegenständen führt zu ggf. tödlichen Verletzungen.

  • Montieren Sie immer das Ablenkblech, wenn Sie das Heckfangsystem abnehmen und den Seitenauswurf verwenden.

  • Wechseln Sie das Ablenkblech sofort aus, wenn es beschädigt ist. Das Ablenkblech lenkt das Material zur Rasenfläche.

  • Stecken Sie nie Hände oder Füße unter das Mähwerk.

  • Versuchen Sie nie, den Auswurfbereich zu räumen oder die Schnittmesser zu reinigen, ohne den Zapfwellenantrieb auf Aus“ zu stellen und den Zündschlüssel auf Aus“ zu drehen. Ziehen Sie außerdem den Schlüssel und den/die Zündkerzenstecker.

  • Stellen Sie den Motor ab, bevor Sie Verstopfungen aus dem Auswurfkanal entfernen.

Achtung

Kinder und Unbeteiligte können verletzt werden, wenn sie die unbeaufsichtigt zurückgelassene Maschine bewegen oder einsetzen.

Ziehen Sie immer den Zündschlüssel ab und aktivieren Sie die Feststellbremse, wenn die Maschine unbeaufsichtigt bleibt, auch wenn es nur ein paar Minuten sind.

Einstellen des verstellbaren Ablenkblechs.

Stellen Sie das Ablenkblech auf die Stellung B (mittlere Stellung), wenn Sie das Heckfangsystem verwenden. Lesen Sie die Bedienungsanleitung für weitere Informationen.

g000947

Bild 40

Entleeren der Grasfangkörbe

Volle Grasfangkörbe sind schwer. Passen Sie beim Anheben oder Handhaben eines vollen Grasfangkorbs auf.

  1. Kuppeln Sie den Zapfwellenantrieb (ZWA) aus, aktivieren Sie die Feststellbremse und blockieren Sie an einem Gefälle die Räder.

  2. Entriegeln Sie den Riegel des Heckfangsystems.

  3. Öffnen Sie die Abdeckung des Heckfangsystems.

  4. Drücken Sie das Schnittgut in die Körbe zurück. Heben Sie den Korb mit beiden Händen an und haken Sie ihn aus der Halterung aus.

  5. Fassen Sie den Griff unten am Grasfangkorb an und drehen den Grasfangkorb zum Entleeren um (Bild 41).

    g003357

    Bild 41

    1. Fangkorb
    2. Unterer Griff

  6. Wiederholen Sie dies für den anderen Grasfangkorb.

  7. Setzen Sie die Fangkorblasche in die Kerbe im Stützrahmen des Heckfangsystems ein.

    Note: Tun Sie dies für beide Grasfangkörbe.

  8. Senken Sie die Abdeckung des Heckfangsystems auf die Körbe ab.

  9. Verriegeln Sie die Abdeckung des Heckfangsystems.

Entfernen von Verstopfungen vom Heckfangsystem

Warnung:

Wenn das Heckfangsystem eingesetzt wird, kann sich das Gebläse drehen und Hände amputieren oder verletzen.

  • Stellen Sie vor der Durchführung von Einstell-, Reinigungs-, Instandsetzungs- und Prüfarbeiten am Gebläse sowie vor dem Entfernen einer Verstopfung im Auswurfkanal den Motor ab und warten Sie, bis alle sich drehenden Teile zum Stillstand gekommen sind. Ziehen Sie den Zündschlüssel ab.

  • Entfernen Sie Verstopfungen im Gebläse und im Rohr mit einem Stab und niemals mit der Hand.

  • Halten Sie Gesicht, Hände, Füße und andere Körperteile sowie Kleidung von verdeckten, sich bewegenden oder drehenden Teilen fern.

  1. Kuppeln Sie den Zapfwellenantrieb (ZWA) aus und aktivieren Sie die Feststellbremse.

  2. Stellen Sie vor dem Verlassen des Fahrersitzes den Motor ab, ziehen Sie den Schlüssel ab und warten Sie, bis alle rotierenden Teile zum Stillstand gekommen sind.

  3. Leeren Sie die Grasfangkörbe.

  4. Entriegeln Sie das untere Rohr.

  5. Nehmen Sie die Rohre vom Heckfangsystem ab.

  6. Entfernen Sie mit einem Stock oder einem ähnlichen Objekt die Verstopfungen im Rohr, verwenden Sie niemals die Hände.

    Note: Meistens können die Rückstände aus den Rohren geschüttelt werden.

  7. Wenn das Gebläse verstopft ist, entriegeln Sie das Gebläse des Heckfangsystems, entfernen den Riemen und öffnen es.

  8. Entfernen Sie mit einem Stock oder einem ähnlichen Objekt die Verstopfungen im Gebläse; verwenden Sie niemals die Hände.

  9. Bauen Sie nach dem Entfernen der Verstopfungen das Heckfangsystem wieder zusammen und setzen Sie die Arbeit fort.

Abnehmen des Heckfangsystems

Warnung:

Die Bauteile in der Nähe des Motors sind heiß, wenn der Motor gelaufen ist. Beim Berühren heißer Bauteile können Sie sich verbrennen.

  • Berühren Sie keine heißen Motorteile.

  • Lassen Sie vor dem Abnehmen des Heckfangsystems den Motor abkühlen.

  1. Kuppeln Sie den Zapfwellenantrieb (ZWA) aus, aktivieren Sie die Feststellbremse und blockieren Sie die Räder.

  2. Stellen Sie vor dem Verlassen des Fahrersitzes den Motor ab, ziehen Sie den Schlüssel ab und warten Sie, bis alle rotierenden Teile zum Stillstand gekommen sind.

  3. Entriegeln Sie das untere Rohr vom Gebläse und nehmen es vom Gebläse ab.

  4. Nehmen Sie das Rohr von der Haube des Heckfangsystems ab.

  5. Senken Sie das Mähwerk auf die niedrigste Schnitthöhe ab.

  6. Entriegeln Sie die Riemenabdeckung über der Mähwerkriemenscheibe.

  7. Nehmen Sie den Heckfangsystem-Riemen von der Mähwerkriemenscheibe ab.

  8. Öffnen Sie das Gebläse.

  9. Nehmen Sie das Gebläse aus dem Drehzapfenloch.

  10. Beim Wechseln zum Seitenauswurf müssen Sie sicherstellen, dass das Ablenkblech montiert ist und in die Arbeitsstellung abgesenkt werden kann.

  11. Nehmen Sie die Abdeckung und den Grasfangkorb ab.

Verwenden des Ablenkblechs

Gefahr

Wenn Ablenkblech, Auswurfkanalabdeckung oder Fangsystem nicht angebracht sind, sind die Bedienungsperson und umstehende Personen der Gefahr eines Kontakts mit dem Schnittmesser und ausgeschleuderten Gegenständen ausgesetzt. Kontakt mit dem drehenden Schnittmesser oder ausgeschleuderten Gegenständen führt zu Verletzung (möglicherweise tödlichen Verletzungen).

  • Montieren Sie immer das Ablenkblech, wenn Sie das Heckfangsystem abnehmen und den Seitenauswurf verwenden.

  • Wechseln Sie das Ablenkblech sofort aus, wenn es beschädigt ist. Das Ablenkblech lenkt das Material zur Rasenfläche.

  • Stecken Sie nie Hände oder Füße unter das Mähwerk.

  • Versuchen Sie nie, den Auswurfbereich zu räumen oder die Schnittmesser zu reinigen, ohne den Zapfwellenantrieb in die AUS-Stellung zu schieben und den Zündschlüssel in die Aus-Stellung zu drehen und abzuziehen.

  • Entfernen Sie nie Verstopfungen vom Auswurfkanal mit der Hand. Entfernen Sie nie Verstopfungen vom Auswurfkanal mit einem Stock usw.

Transportieren der Maschine

Transportieren Sie die Maschine nicht, wenn sich Grasrückstände oder Rückstände im Heckfangsystem befinden.

Gefahr

Ein Transport der Maschine, mit Gras oder Rückständen im Heckfangsystem kann die Maschine beschädigen.

Transportieren Sie die Maschine nicht, wenn sich Grasrückstände oder Rückstände im Heckfangsystem befinden.

Betriebshinweise

Maschinengröße

Vergessen Sie nicht, dass die Zugmaschine mit diesem montierten Anbaugerät länger und breiter ist. Wenn Sie in beengten Bereiche zu scharf wenden, wird das Anbaugerät oder Eigentum ggf. beschädigt.

Mähen

Mähen Sie immer mit der linken Seite des Mähwerks. Mähen Sie nicht mit der rechten Seite des Mähwerks, da die Heckfangsystemrohre beschädigt werden könnten.

Schnitthöhe

Stellen Sie für eine optimale Heckfangsystemleistung die Schnitthöhe des Mähwerks auf maximal 51 mm bis 76 mm ⅓ der Grashöhe ein (je nach dem, welcher Wert geringer ist). Wenn Sie eine größere Schnitthöhe verwenden, wird die Kapazität des Saugsystems verringert.

Schnitthäufigkeit

Schneiden Sie das Gras oft, besonders wenn es schnell wächst. Sie müssen das Gras zweimal schneiden, wenn es sehr hoch ist (siehe Heckfangsystem und hohes Gras).

Schnittmethoden

Sie erhalten das beste Schnittbild, wenn das Mähwerk etwas in den letzten Schnittbereich überlappt. Dies reduziert die Motorbelastung und die Wahrscheinlichkeit, dass das Gebläse und die Rohre verstopfen.

Heckfangsystemgeschwindigkeit

Das Heckfangsystem kann ggf. verstopfen, wenn Sie zu schnell fahren, und die Motorgeschwindigkeit zu niedrig wird. Auf Hügeln müssen Sie die Fahrgeschwindigkeit der Maschine ggf. verringern. Sie sollten nach Möglichkeit immer bergabwärts mähen.

Achtung

Wenn sich das Heckfangsystem füllt, wird das hintere Ende der Zugmaschine schwerer. Wenn Sie auf Hügel plötzlich stoppen und starten, können Sie ggf. die Lenkkontrolle verlieren, oder die Zugmaschine kann umkippen.

  • Starten oder stoppen Sie nicht abrupt, wenn Sie bergauf oder bergab fahren. Vermeiden Sie ein Fahren bergaufwärts.

  • Kuppeln Sie den Zapfwellenantrieb (ZWA) aus, wenn Sie die Zugmaschine stoppen, während Sie sich bergaufwärts bewegen. Fahren Sie dann mit geringer Geschwindigkeit hangabwärts.

  • Ändern Sie an Hängen nicht die Geschwindigkeit oder stoppen Sie.

Heckfangsystem und hohes Gras

Mähen Sie den Rasen mit einer höheren Schnitthöhe, wenn das Gras länger als üblich gewachsen oder wenn es sehr feucht ist. Mähen Sie den Rasen anschließend mit der niedrigeren, normalen Einstellung noch einmal, verwenden Sie das Heckfangsystem.

Sehr langes Gras ist schwer und wird ggf. nicht komplett in das Heckfangsystem transportiert. Dies führt zum Verstopfen des Rohrs und des Gebläses. Vermeiden Sie das Verstopfen des Heckfangsystems, indem Sie das Gras mit einer hohen Schnitthöhe schneiden, und dann das Mähwerk auf die normale Schnitthöhe absenken und das Kollektieren wiederholen.

Heckfangsystem und nasses Gras

Versuchen Sie immer, das Gras zu schneiden, wenn es trocken ist. Nasses Gras kann das System verstopfen.

Verringern der Verstopfungen

Vermeiden Sie das Verstopfen des Heckfangsystems, indem Sie die Geschwindigkeit verringern, das Gras mit einer hohen Schnitthöhe schneiden, und dann das Mähwerk auf die normale Schnitthöhe absenken und das Kollektieren wiederholen.

Verstopfungszeichen

Wenn Sie das Heckfangsystem einsetzen, wird ein geringer Teil des Schnittguts normalerweise vorne aus dem Mähwerk geblasen. Wenn zu viel Schnittgut ausgeblasen wird, ist dies ein Zeichen dafür, dass das Heckfangsystem voll oder das Rohr verstopft ist.

Heckfangsystemmesser

Für die meisten Mähbedingungen ergeben die normalen High-Lift-Messer die beste Leistung beim Heckfangsystem.

Das Toro Atomic-Messer wird beim Aufnehmen von Blättern mit dem Heckfangsystem in trockenen Situationen empfohlen. Bei trockenen und staubigen Bedingungen verringern die Medium-Lift- oder Low-Lift-Messer die Menge des ausgestoßenen Staubs und Schmutzes und geben ausreichenden Luftstrom im Heckfangsystem.

Wenden Sie sich an einen offiziellen Vertragshändler hinsichtlich der richtigen Messer für verschiedene Mähkonditionen.

Bordsteine und Laden

Heben Sie das Mähwerk immer auf die höchste Position an, wenn Sie die Maschine auf einen Anhänger laden oder über Bordsteine fahren. Wenn Sie das Mähwerk in einer niedrigen Stellung lassen, kann das Mähwerk beim Verladen oder Fahren über Bordsteine beschädigt werden. Wenn ein Bordstein höher als 15 cm ist, sollten Sie in einem engen Winkel über den Bordstein fahren. Das Mähwerk sollte auf die oberste Stellung angehoben sein. Passen Sie besonders beim Verladen auf einen Anhänger auf.

Wartung

Empfohlener Wartungsplan

WartungsintervallWartungsmaßnahmen
Nach acht Betriebsstunden
  • Prüfen Sie den Gebläseriemen.
  • Prüfen Sie das Grasfangsystem.
    		•
    Bei jeder Verwendung oder täglich
  • Reinigen Sie das Abdeckungsgitter.
  • Reinigen Sie das Heckfangsystem.
    		•
    Alle 25 Betriebsstunden
  • Prüfen Sie den Gebläseriemen.
    		•
    Alle 50 Betriebsstunden
  • Fetten Sie den Spannarm ein.
    		•
    Alle 100 Betriebsstunden
  • Prüfen Sie das Grasfangsystem.
    		•

    Reinigen des Abdeckungsgitters

    WartungsintervallWartungsmaßnahmen
    Bei jeder Verwendung oder täglich
  • Reinigen Sie das Abdeckungsgitter.
    		•

    Die Gitter muss vor jeder Verwendung gereinigt werden. Bei nassem Gras müssen sie häufiger gereinigt werden.

    1. Kuppeln Sie den Zapfwellenantrieb (ZWA) aus und aktivieren Sie die Feststellbremse.

    2. Stellen Sie vor dem Verlassen des Fahrersitzes den Motor ab, ziehen Sie den Schlüssel ab und warten Sie, bis alle rotierenden Teile zum Stillstand gekommen sind.

    3. Öffnen Sie die Abdeckung des Heckfangsystems.

    4. Entfernen Sie den Schmutz vom Gitter.

    5. Schließen Sie die Abdeckung des Heckfangsystems.

    Reinigen des Heckfangsystems und der Grasfangkörbe

    WartungsintervallWartungsmaßnahmen
    Bei jeder Verwendung oder täglich
  • Reinigen Sie das Heckfangsystem.
    		•

    Das Heckfangsystem muss täglich gereinigt werden.

    1. Reinigen Sie die Abdeckung des Heckfangsystems, das Rohr, und die Unterseite des Mähwerks innen und außen. Festsitzenden Schmutz können Sie mit einem milden Autoshampoo entfernen.

    2. Sie sollten auf jeden Fall alle Teile von festgeklebtem Gras befreien.

    3. Lassen Sie alle Teile nach dem Reinigen gut austrocknen.

    Note: Montieren Sie alle Teile und starten Sie dann den Motor. Lassen Sie ihn für eine Minute laufen, um das Trocknen zu beschleunigen.

    Prüfen des Gebläseriemens

    WartungsintervallWartungsmaßnahmen
    Nach acht Betriebsstunden
  • Prüfen Sie den Gebläseriemen.
    		•
    Alle 25 Betriebsstunden
  • Prüfen Sie den Gebläseriemen.
    		•

    Prüfen Sie die Riemen auf Risse, zerfranste Ränder, Versengungsanzeichen und irgendwelche anderen Defekte. Tauschen Sie beschädigte Riemen aus.

    Austauschen des Gebläseriemens für Maschinen mit 152-cm- und 183-cm-Mähwerken

    1. Kuppeln Sie die Zapfwelle aus, stellen die Fahrantriebshebel in die ARRETIERTE NEUTRAL-STELLUNG und aktivieren die Feststellbremse.

    2. Stellen Sie vor dem Verlassen des Fahrersitzes den Motor ab, ziehen Sie den Schlüssel ab und warten Sie, bis alle beweglichen Teile zum Stillstand gekommen sind.

    3. Ziehen Sie an der gefederten Spannscheibe, um die Riemenspannung zu lösen (Bild 42).

    4. Nehmen Sie den vorhandenen Heckfangsystem-Riemen von der Mähwerkriemenscheibe und dann von den Gebläseriemenscheiben ab.

    5. Verlegen Sie einen neuen Riemen um die Gebläseriemenscheiben und die Mähwerkriemenscheibe (Bild 42).

      g003398

      Bild 42

      1. Spannscheibe
      2. Mähwerkriemenscheibe
      3. Feder
      4. Federstift
      5. Riemen
      6. Gebläseriemenscheibe

    6. Setzen Sie die Feder ein, siehe Bild 43.

      g003638

      Bild 43

      1. Gefederte Spannscheibe
      2. Kurzes Hakenende
      3. Langes Hakenende

    7. Ziehen Sie die gefederte Spannscheibe zurück und verlegen den Riemen auf der gefederten Spannscheibe (Bild 42).

    Austauschen des Gebläseriemens für Maschinen mit 122-cm- und 132-cm-Mähwerken

    1. Kuppeln Sie die Zapfwelle aus, stellen die Fahrantriebshebel in die ARRETIERTE NEUTRAL-STELLUNG und aktivieren die Feststellbremse.

    2. Stellen Sie vor dem Verlassen des Fahrersitzes den Motor ab, ziehen Sie den Schlüssel ab und warten Sie, bis alle beweglichen Teile zum Stillstand gekommen sind.

    3. Lockern Sie die Schraube der Riemenführung (Bild 44).

    4. Nehmen Sie den Gebläseriemen ab.

    5. Legen Sie den neuen Riemen um die Riemenscheibe am Gebläse (Bild 44).

    6. Verlegen Sie den Riemen zwischen der fixierten Spannscheibe und der Schraube der Riemenführung.

    7. Ziehen Sie die Schraube der Riemenführung (Bild 44) an.

      g003454

      Bild 44

      1. Spannscheibe
      2. Mähwerkriemenscheibe
      3. Feder
      4. Federstift
      5. Riemen
      6. Schraube der Riemenführung
      7. Fixierte Spannscheibe
      8. Gebläseriemenscheibe

    8. Setzen Sie die Feder ein, siehe Bild 45.

      g003776

      Bild 45

      1. Gefederte Spannscheibe
      2. Kurzes Hakenende
      3. Langes Hakenende

    9. Verlegen Sie den Riemen auf die gefederte Spannscheibe (Bild 44).

    Prüfen und Einstellen des Gebläseriegels

    Schließen Sie das Gebläse, um die richtige Ausrichtung der Riegel zu prüfen. Lösen oder ziehen Sie die Schrauben so an, dass die Riegel das Gebläse eng am Mähwerk halten, jedoch mit der Hand gelöst werden können.

    g003400

    Bild 46

    1. Riegel
    2. Schraube
    3. Gebläse

    Einfetten des Spannscheibenarms

    WartungsintervallWartungsmaßnahmen
    Alle 50 Betriebsstunden
  • Fetten Sie den Spannarm ein.
    		•

    Fetten Sie den Spannscheibenarm des Heckfangsystems (Bild 47) alle 50 Stunden ein.

    g003455

    Bild 47

    Prüfen des Heckfangsystems

    WartungsintervallWartungsmaßnahmen
    Nach acht Betriebsstunden
  • Prüfen Sie das Grasfangsystem.
    		•
    Alle 100 Betriebsstunden
  • Prüfen Sie das Grasfangsystem.
    		•

    1. Kuppeln Sie die Zapfwelle aus, stellen die Fahrantriebshebel in die ARRETIERTE NEUTRAL-STELLUNG und aktivieren die Feststellbremse.

    2. Stellen Sie vor dem Verlassen des Fahrersitzes den Motor ab, ziehen Sie den Schlüssel ab und warten Sie, bis alle beweglichen Teile zum Stillstand gekommen sind.

    3. Prüfen Sie das obere und untere Rohr, die Abdeckung des Heckfangsystems und das Gebläse. Tauschen Sie diese Teile aus, wenn sie Risse aufweisen oder kaputt sind.

    4. Prüfen Sie die Grasfangkörbe, den Rahmen des Heckfangsystems und das Gitter. Ersetzen Sie beschädigte oder kaputte Teile.

    5. Ziehen Sie alle Schrauben und Muttern an.

    Prüfen der Schnittmesser

    1. Prüfen Sie die Schnittmesser regelmäßig, besonders wenn ein Messer einen Fremdkörper berührt.

    2. Montieren Sie neue Messer, wenn die Messer sehr abgenutzt oder beschädigt sind. Komplette Anweisungen zur Schnittmesserwartung finden Sie in der Bedienungsanleitung der Maschine.

    Einbauen der Mähwerkmesser

    Für die meisten Mähbedingungen ergeben die normalen High-Lift-Messer die beste Leistung beim Heckfangsystem.

    Das Toro Atomic-Messer wird beim Aufnehmen von Blättern mit dem Heckfangsystem in trockenen Situationen empfohlen. Bei trockenen und staubigen Bedingungen verringern die Medium-Lift- oder Low-Lift-Messer die Menge des ausgestoßenen Staubs und Schmutzes und geben ausreichenden Luftstrom im Heckfangsystem.

    Wenden Sie sich an einen offiziellen Vertragshändler hinsichtlich der richtigen Messer für verschiedene Mähkonditionen.

    Weitere Informationen zum Einbauen der Messer finden Sie in der Bedienungsanleitung der Maschine.

    Austauschen des Ablenkblechs

    Warnung:

    Ein nicht abgedeckte Auswurföffnung kann zum Ausschleudern von Gegenständen auf den Bediener oder Unbeteiligte führen. Das kann schwere Verletzungen zur Folge haben. Außerdem könnte es auch zum Kontakt mit dem Messer kommen.

    • Setzen Sie den Rasenmäher nur dann ein, wenn Sie ein Abdeckblech, eine Mulchplatte oder einen Auswurfkanal mit Fangvorrichtung montiert haben.

    • Stellen Sie sicher, dass das Ablenkblech nach unten abgesenkt ist.

    1. Entfernen Sie die Sicherungsmutter, Schraube, Feder und das Distanzstück, mit denen das Ablenkblech an den Drehhalterungen befestigt ist (Bild 48).

    2. Entfernen Sie defekte oder abgenutzte Ablenkbleche.

    3. Legen Sie das Distanzstück und die Feder auf das Ablenkblech. Positionieren Sie das L-Ende der Feder hinter der Kante des Mähwerks.

      Note: Stellen Sie sicher, dass sich das L-Ende der Feder hinter der Mähwerkkante befindet, bevor Sie die Schraube einsetzen, siehe Bild 48

    4. Setzen Sie die Schraube und Mutter ein.

    5. Führen Sie das J-förmige Hakenende der Feder um das Ablenkblech (Bild 48).

      Important: Das Ablenkblech muss sich in Position absenken lassen. Heben Sie das Ablenkblech an, um nachzuprüfen, ob es vollständig in die abgesenkte Stellung herunterfährt.

      g002519

      Bild 48

      1. Schraube
      2. Distanzstück
      3. Sicherungsmutter
      4. Feder
      5. Feder (eingesetzt)
      6. Grasablenkblech
      7. L-förmiges Federende, vor Einsetzen der Schraube hinter Kante der Mähwerkabdeckung positionieren
      8. J-Hakenende der Feder

    Einlagerung

    1. Reinigen Sie das Heckfangsystems. Siehe Reinigen des Heckfangsystems und der Grasfangkörbe.

    2. Prüfen Sie das Heckfangsystem auf Beschädigungen. Siehe Prüfen des Heckfangsystems.

    3. Die Grasfangkörbe sollten geleert und ganz trocken sein.

    4. Untersuchen Sie den Riemen auf Verschleiß oder Risse.

    5. Lagern Sie die Maschine an einem sauberen, trockenen Ort, der keiner direkten Sonneneinstrahlung ausgesetzt ist. Decken Sie die Maschine mit einer wetterfesten Abdeckung ab, wenn Sie sie draußen lagern müssen. Dies schützt die Plastikteile und verlängert die Nutzungsdauer der Maschine.

    Fehlersuche und -behebung

    ProblemPossible CauseCorrective Action
    Es kommt zu ungewöhnlichen Vibrationen.
    1. Die Schnittmesser sind verbogen oder nicht ausgewuchtet.
    2. Die Messerbefestigungsschraube ist locker.
    3. Gebläseriemenscheibe oder Riemenscheibe ist locker.
    4. Der Riemen des Heckfangsystems ist abgenutzt.
    5. Die Gebläselüfterschaufeln sind verbogen oder nicht ausgewuchtet.
    1. Montieren Sie neue Schnittmesser.
    2. Ziehen Sie die Schraube fest.
    3. Ziehen Sie die zutreffende Riemenscheibe fest.
    4. Tauschen Sie den Riemen aus.
    5. Setzen Sie sich mit Ihrem Toro Vertragshändler in Verbindung.
    Verringerte Heckfangsystemleistung.
    1. Die Motordrehzahl ist gering.
    2. Das Gitter der Heckfangsystemabdeckung ist verstopft.
    3. Lockerer Heckfangsystem-Riemen.
    4. Das Gebläse oder das Rohr ist verstopft.
    5. Die Grasfangkörbe sind voll.
    1. Setzen Sie das Heckfangsystem immer bei Vollgas ein.
    2. Entfernen Sie Rückstände, Laub oder Schnittgut vom Gitter.
    3. Tauschen Sie den Riemen des Heckfangsystems aus.
    4. Suchen und entfernen Sie die verstopfenden Rückstände.
    5. Leeren Sie die Grasfangkörbe.
    Gebläse und Rohre verstopfen zu oft.
    1. Die Grasfangkörbe sind zu voll.
    2. Die Motordrehzahl ist gering.
    3. Das Gras ist zu nass.
    4. Das Gras ist zu hoch.
    5. Das Gitter in der Abdeckung ist verstopft.
    6. Die Fahrgeschwindigkeit ist zu schnell.
    7. Der Riemen des Heckfangsystems ist abgenutzt.
    1. Entleeren Sie die Grasfangkörbe häufiger.
    2. Setzen Sie das Heckfangsystem immer bei Vollgas ein.
    3. Schneiden Sie das Gras, wenn es trocken ist.
    4. Schneiden Sie höchstens 51 mm bis 76 mm oder 1/3 des Halms, je nach dem, welcher Wert niedriger ist.
    5. Entfernen Sie Rückstände, Laub oder Schnittgut vom Gitter.
    6. Fahren Sie bei Vollgas langsamer.
    7. Tauschen Sie den Riemen aus.
    Rückstände werden ausgeblasen.
    1. Die Grasfangkörbe sind zu voll.
    2. Die Fahrgeschwindigkeit ist zu schnell.
    3. Das Mähwerk ist nicht nivelliert.
    1. Entleeren Sie die Grasfangkörbe häufiger.
    2. Fahren Sie bei Vollgas langsamer.
    3. Weitere Informationen zum Nivellieren des Mähwerks finden Sie in der Bedienungsanleitung.
    Das Gebläseantriebsrad läuft nicht ungehindert.
    1. Das Gebläse ist verstopft.
    2. Das Antriebsrad ist nicht ausgewuchtet.
    1. Entfernen Sie Rückstände, Laub oder Schnittgut vom Gebläseantriebsrad.
    2. Setzen Sie sich mit Ihrem Toro Vertragshändler in Verbindung.
