122 og 132 cm E-Z Vac dobbelt oppsamlingssystem eller 153 og 183 cm E-Z Vac tredobbelt oppsamlingssystem

Z Master® G3-gressklipper

Model No. 78562-Serial No. 290000001 and Up

Model No. 78563-Serial No. 290000001 and Up

Model No. 78564-Serial No. 290000001 and Up

Innledning

Les denne håndboken nøye, slik at du lærer å bruke og vedlikeholde produktet på riktig måte og unngår person- eller produktskade. Du har ansvar for å bruke produktet på en riktig og sikker måte.

Du kan kontakte Toro direkte på www.Toro.com for materialer for produktsikkerhet og opplæring i bruk, og informasjon om tilbehør, hjelp til å finne en forhandler eller for å registrere produktet ditt.

Hvis maskinen må repareres eller du trenger originale Toro-deler eller mer informasjon, kan du kontakte et autorisert forhandlerverksted eller Toros kundeserviceavdeling. Ha modell- og serienummer for hånden når du tar kontakt. Figur 1, Figur 2 og Figur 3 identifiserer plasseringen av modell- og serienummeret på produktet. Skriv inn numrene i de tomme feltene.

g003368

Figur 1

  1. Plassering av modell- og serienummer på vifte
g009306

Figur 2

Serienummer for 122 og 132 cm oppsamler

  1. Plassering av modell- og serienummer på oppsamler
g009416

Figur 3

Serienummer for 153 og 183 cm oppsamler

  1. Plassering av modell- og serienummer på oppsamler

Denne brukerhåndboken identifiserer mulige farer og identifiserer sikkerhetsbeskjeder gjennom sikkerhetsvarslingssymbolet (Figur 4), som varsler om en fare som kan føre til alvorlige skader eller dødsfall hvis man ikke tar de anbefalte forhåndsreglene.

g000502

Figur 4

  1. Sikkerhetsvarselssymbol

I tillegg brukes to ord for å utheve informasjon. Viktig gjør oppmerksom på spesiell mekanisk informasjon og Obs henviser til generell informasjon som er verdt å huske.

Dette produktet er i samsvar med alle relevante europeiske direktiver. Hvis du vil ha mer informasjon, kan du se sammenstillingserklæringen (DOI) på baksiden av denne publikasjonen.

Sikkerhet

Listen nedenfor inneholder sikkerhetsinformasjon som gjelder spesielt for Toro-produkter, og annen sikkerhetsinformasjon du bør kjenne til.

  • Gjør deg kjent med sikker bruk av utstyret, med kontrollene og sikkerhetsmerkene.

  • Vær ekstra forsiktig med gressoppsamlere eller annet utstyr. Disse kan endre maskinens driftsegenskaper og stabilitet.

  • Følg produsentens anbefalinger når det gjelder å legge til eller ta av hjulvekter eller motvekter, for å forbedre stabiliteten.

  • Ikke bruk en gressoppsamler i bratte skråninger. En tung gressoppsamler kan føre til mindre kontroll over maskinen eller at den velter.

  • Senk farten og vær forsiktig i skråninger. Påse at du kjører i anbefalt retning i skråninger. Gressforhold kan påvirke maskinens stabilitet. Vær svært forsiktig når du bruker maskinen i nærheten av kanter.

  • Kjør sakte i bakker, og øk og reduser hastigheten gradvis. Ikke foreta brå endring av hastighet, retning eller sving.

  • Gressoppsamleren kan hindre sikten bakover. Vær ekstra forsiktig når du rygger.

  • Vær forsiktig når du skal sette maskinen på en tilhenger eller lastebil, og når du skal sette den ned på bakken igjen.

  • Bruk aldri maskinen når utslippsavlederen er hevet, fjernet eller endret, med mindre du bruker en gressoppsamler.

  • Hold hender og føtter borte fra bevegelige deler. Ikke foreta justeringer mens motoren er i gang.

  • Stopp på flat mark, koble fra drivverkene, sett klosser foran hjulene eller blokker dem, slå av motoren før du forlater førersetet, uansett om det er for å tømme gressoppsamleren eller rense utløpssjakten.

  • Hvis du fjerner gressoppsamleren, pass på at du monterer eventuelle utslippsavledere eller skydd som kan ha blitt fjernet for å montere gressoppsamleren. Ikke bruk maskinen uten at enten hele gressoppsamleren eller gressavlederen er på plass.

  • Stans motoren før du fjerner gressoppsamleren eller renser utløpssjakten.

  • Ikke la det ligge gress i gressoppsamleren over lengre perioder.

  • Gressoppsamlerkomponenter er utsatt for skade og slitasje. Dette kan føre til at bevegelige deler avdekkes, eller at objekter slynges gjennom luften. Kontroller komponentene regelmessig, og skift dem ut med produsentens anbefalte deler om nødvendig.

Sikkerhets- og instruksjonsmerker

Graphic

Sikkerhetsmerker og instruksjoner er lett synlige for føreren og er plassert i nærheten av alle områder som representerer en potensiell fare. Bytt ut alle merker som er ødelagte eller mangler.
decal1-653558

1-653558

decal98-5954

98-5954

decal103-3508

103-3508

decal106-0871

106-0871

decal106-3339

106-3339

decal106-5517

106-5517

  1. Advarsel – ikke rør den varme overflaten.

Montering

Important: Ikke bruk drive- eller styrehjul med dette tilbehøret. Hvis maskinen er utstyrt med drift eller styrehjul, bytter du dem ut med fabrikkpneumatiske drivdekk eller fabrikkpneumatiske eller semipneumatiske styredekk.

Note: Fastslå hva som er venstre og høyre side på maskinen ut fra normal arbeidsstilling.

Klargjøre maskinen

Gjør klar maskinen på følgende måte før du fester på viften og finishingsettet.

  1. Koble fra kraftuttaket, flytt bevegelseskontrollspakene til NøYTRAL LåSESTILLING og bruk parkeringsbremsen.

  2. Før du forlater førersetet, må du stanse motoren, ta ut nøkkelen og vente til alle bevegelige deler står stille.

  3. Reparer alle bøyde eller skadde deler av maskinens klippeenhet, og bytt ut eventuelle deler som mangler.

  4. Fjern rusk fra maskinen og bakre del av klippeenheten slik at det blir enklere å montere.

Montere sidestøtfangerne

Deler som er nødvendige for dette trinnet:

Venstre støtfanger1
Høyre støtfanger1
Låsebolt (⅜ x 1¼ tommer)2
Flensmutter (⅜ tomme)6

  1. Fjern mutterene og boltene som fester sidestøtfangerne til maskinen (Figur 5).

    Note: Kast alle muttere og kun én bolt fra hver side.

  2. Monter de nye støtfangerne for venstre og høyre side med to låsebolter (⅜ x 1¼ tommer), de fire låseboltene som du fjernet tidligere og seks flensmuttere (⅜ tomme), som vist i Figur 5.

    g009214

    Figur 5

    1. Flensmutter (⅜ tomme)
    2. Høyre støtfanger
    3. Bruk eksisterende bolter
    4. Venstre støtfanger
    5. Bolt (⅜ x 1¼ tommer)

Montere monteringsbraketter for oppsamler

Deler som er nødvendige for dette trinnet:

Øvre monteringsbrakett1
Nedre monteringsbrakett1
Låsebolt (⅜ x 1¼ tommer)4
Låsebolt (½ x 2½ tommer)2
Flensmutter (⅜ tomme)4
Flensmutter (½ tomme)2

  1. Monter den nedre monteringsbraketten til maskinens ramme med fire låsebolter (⅜ x 1¼ tommer) og fire flensmuttere (⅜ tomme), som vist i Figur 6.

  2. Monter den øvre monteringsbraketten til venstre og høyre sidestøtfanger med to låsebolter (½ x 2½ tommer) og to flensmuttere (½ tomme), som vist i Figur 6.

    g009215

    Figur 6

    1. Låsebolt (½ x 2½ tommer)
    2. Øvre monteringsbrakett
    3. Flensmutter (½ tomme)
    4. Nedre monteringsbrakett
    5. Låsebolt (⅜ x 1¼ tommer)
    6. Flensmutter (⅜ tomme)

Montere dekselenheten og poser

Deler som er nødvendige for dette trinnet:

Dekselenhet1
Pose (122 og 132 cm klippeenheter)2
Pose (153 og 183 cm klippeenheter)3
Pinne- og hårnålssplintenhet2

  1. Vipp dekselenheten over på ryggen.

  2. Før krokene på den nedre monteringsbraketten (Figur 7).

  3. Roter dekselenheten opp på den nedre monteringsbraketten for oppsamleren (Figur 7).

  4. Samsvar hullet i oppsamleren med øvre monteringsbrakett (Figur 7).

  5. Monter tappen og fest den på begge sider med en hårnålssplint (Figur 7).

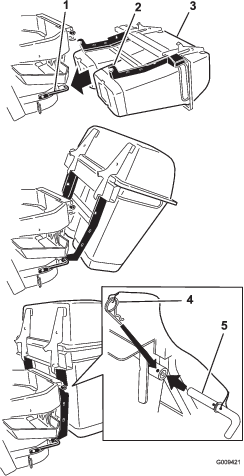

    g009421

    Figur 7

    1. Nedre monteringsbrakett
    2. Krok
    3. Dekselenhet
    4. Hårnålssplint festet til snor
    5. Tapp festet til snor

  6. Monter posetappen inn på hakket i dekselenheten (Figur 8 eller Figur 9).

    Note: Gjør dette med alle posene.

    Note: Posene hviler på oppsamlerrammen.

    g003264

    Figur 8

    Dobbel oppsamler vist

    1. Dekselenhet
    2. Pose
    3. Posetapp
    4. Hakk
    5. Oppsamlerramme
    g009301

    Figur 9

    Tredobbel oppsamler vist

    1. Dekselenhet
    2. Pose
    3. Posetapp
    4. Hakk
    5. Oppsamlerramme

  7. Senk oppsamlerdekselet ned på posene (Figur 10 eller Figur 11).

    g003268

    Figur 10

    Dobbel oppsamler vist

    1. Deksel
    2. Pose
    3. Oppsamlerlås
    4. Låsekrok
    g003265

    Figur 11

    Tredobbel oppsamler vist

    1. Deksel
    2. Pose
    3. Oppsamlerlås
    4. Låsekrok

  8. Still oppsamlerposen under låsekroken (Figur 12).

  9. Trykk oppsamlerlåsen ned til den låses i stilling (Figur 12).

    g003267

    Figur 12

    1. Oppsamlerlås
    2. Låsekrok

Montere lydpotte

Deler som er nødvendige for dette trinnet:

Lydpotte1
Flensmutter (⅜ tomme)2
Låsebolt (⅜ x 1¼ tommer)2

Monter lydpotten på siden av oppsamlerrammen (Figur 13).

Note: Påse at lydpotten er stilt over bakrøret til lydpotten.

g009417

Figur 13

  1. Lydpotte
  2. Flensmutter (⅜ tomme)
  3. Låsebolt (⅜ x 1¼ tommer)

Føre vifterem inn i vifteenheten

Deler som er nødvendige for dette trinnet:

Vifterem (fra vifte- og driftssett)1

  1. For 153 cm og 183 cm gressklippere monterer du remmen rundt vifteremskiven (Figur 14).

    g003398

    Figur 14

    Vifte for 153 cm og 183 cm maskiner

    1. Lederull
    2. Remskive for maskin
    3. Fjær
    4. Fjærstift
    5. Rem
    6. Vifteremskive

  2. For 122 cm og 132 cm maskiner, løsne remførerbolten (Figur 15).

  3. Fest remmen rundt vifteremskiven og fast lederull (Figur 15).

  4. Stram remførerbolten.

    g003454

    Figur 15

    1. Lederull
    2. Remskive for maskin
    3. Fjær
    4. Fjærstift
    5. Rem
    6. Remførerbolt
    7. Fast lederull
    8. Vifteremskive

Montere vifteenheten

Deler som er nødvendige for dette trinnet:

Vifteenhet (fra vifte- og driftssettet)1
Fjær (fra vifte- og driftssettet)1

Advarsel

En utildekket utslippsåpning kan føre til at gressklipperen slynger objekter mot deg eller andre i nærheten, noe som kan resultere i alvorlig skade. Det kan også oppstå kontakt med kniven.

  • Du må aldri bruke gressklipperen uten at du har montert en dekkplate, kvernplate eller en gressutløpssjakt og -oppsamler.

  • Sørg for at gressavlederen er montert når gressutløpssjakten og -oppsamleren er fjernet.

  1. Fjern sideutkastssjakten fra klippeenheten (Figur 16).

    Note: Ta vare på alle deler og sideutkastssjakten. Monter sideutkastssjakten når oppsamleren og viften er fjernet.

    g002519

    Figur 16

    1. Bolt
    2. Avstandsstykke
    3. Låsemutter
    4. Fjær
    5. Fjær montert
    6. Gressavleder
    7. L-ende av fjæren (plasser bak enhetskanten før du monterer bolten)
    8. J-krokende på fjær

  2. Før stiften på vifteenheten inn i svingbolthullet (Figur 17 eller Figur 18).

    g009420

    Figur 17

    122 cm og 132 cm klippeenhet vist

    1. Vifteenhet
    2. Klippeenhet
    3. Svingbolthull
    4. Stift til vifteenhet
    g009220

    Figur 18

    153 cm og 183 cm klippeenhet vist

    1. Vifteenhet
    2. Klippeenhet
    3. Svingbolthull
    4. Stift til vifteenhet

  3. Steng vifteenheten for å se om låsene er riktig justert.

    Note: Løsne eller stram bolten slik at låsene holder vifteenheten stramt mot klippeenheten, men at den fremdeles kan frigjøres manuelt (Figur 19).

    g003400

    Figur 19

    1. Lås
    2. Bolt
    3. Vifteenhet

  4. Monter fjæren, som vist i Figur 20.

    Note: Sørg for at krokene er plassert riktig.

    g003638

    Figur 20

    1. Fjærbelastet lederull
    2. Ende med kort krok
    3. Ende med lang krok

  5. Dytt den fjærbelastede lederullen bakover og legg remmen over remskiven på klippeenheten.

    Note: Sørg for at remmen ligger riktig rundt vifteremskivene (Figur 21).

    g003399

    Figur 21

    1. Remskive for klippeenhet
    2. Fjærbelastet lederull
    3. Vifte

Montere utslippsrørene

Deler som er nødvendige for dette trinnet:

Øvre rør1
Nedre rør1
Bolt (nr. 10 x ¾ tomme)3
Låsemutter (nr. 10)3
Skive (7/32 tomme)3

Important: Sørg for at klippeenheten befinner seg i laveste klippehøyde mens du monterer utslippsrørene.

Note: Husk å skifte gressavlederen når oppsamleren er fjernet fra maskinen. Se Skifte gressavlederen.

  1. Koble fra kraftuttaket og aktiver parkeringsbremsen.

  2. Før du forlater førersetet, må du stanse motoren, ta ut nøkkelen og vente til alle bevegelige deler står stille.

  3. Senk maskinens klippeenhet til laveste klippehøyde.

  4. Fjern posene for å se på røret under dekselet.

  5. Monter det øvre røret inn i oppsamleråpningen og dytt det ut igjen, slik at gummitetningen stikker ut (Figur 22 eller Figur 23).

    g009304

    Figur 22

    Dobbel oppsamler vist

    1. Øvre rør
    2. Oppsamleråpning
    3. Oppsamlerdeksel
    g009302

    Figur 23

    Tredobbel oppsamler vist

    1. Øvre rør
    2. Oppsamleråpning
    3. Oppsamlerdeksel

  6. Med dekselet i nede-stilling, måler du hvor mye av røret som er inni dekselet.

    Mål fra avstanden fra dekselplaten til kanten på røret, som vist i Figur 24.

    Note: Avstanden må være 19 mm.

    g003388

    Figur 24

    1. Dekselplate
    2. Øvre rør
    3. Dekselet i senket stilling
    4. 19 mm
    5. Kanten på røret

  7. Når 19 mm avstand er oppnådd, markerer du det øvre røret på utsiden, hvor gummitetningen stikker ut (Figur 25).

    Note: Markeringen foretas for å sikre at øvre rør er på plass når man borer hull og fester øvre og nedre rør.

    Note: Gummitetningen må stikke ut av oppsamlerdekselet.

    g003393

    Figur 25

    1. Øvre rør
    2. Gummitetning stikker ut
    3. Oppsamlerdeksel
    4. Marker her mot gummitetningen

  8. Plasser nedre rør i øvre rør (Figur 26).

    g003424

    Figur 26

    1. Nedre rør
    2. Øvre rør

  9. Før nedre rør opp i hetten og lås dem sammen (Figur 27 eller Figur 28).

    Note: Det er en lås øverst og nederst på viftehuset.

    g003449

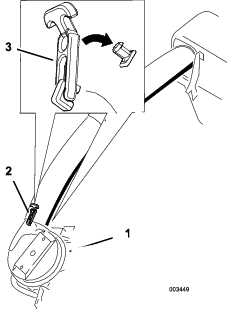

    Figur 27

    Dobbel oppsamler vist

    1. Vifteenhet
    2. Nedre rør
    3. Lås (dobbel oppsamler vist)
    g003423

    Figur 28

    Tredobbel oppsamler vist

    1. Vifteenhet
    2. Nedre rør
    3. Lås (tredobbel oppsamler vist)

  10. Sørg for at maskinens klippeenhet befinner seg i laveste klippehøyde.

  11. Sørg for at markeringen fra Figur 25 fortsatt vises.

  12. Bruk de tre hullene eller fordypningene i det øvre røret som mal, bor tre hull (7/32 tomme i diameter) hvor øvre og nedre rør møtes (Figur 29).

    g003390

    Figur 29

    1. Oppsamlerdeksel
    2. Øvre rør
    3. Bor et hull på 7/32 tomme i diameter her (bruk øvre rør som mal)
    4. Nedre rør
    5. Vifteenhet

  13. Fjern nedre rør fra viften.

  14. Fest øvre og nedre rør ved hjelp av tre bolter (nr. 10 x ¾ tomme), tre flate skiver (7/32 tomme) og tre låsemuttere (nr. 10), som vist i Figur 30.

    g003392

    Figur 30

    1. Nedre rør
    2. Øvre rør
    3. Flat skive (7/32 tomme)
    4. Låsemutter (nr. 10)
    5. Bolt (nr. 10 x ¾ tomme)

  15. Monter nedre rør på viftehuset og bruk låsene til å feste de sammen.

  16. Monter posene på oppsamleren.

Montere remdekslet

Deler som er nødvendige for dette trinnet:

Remdeksel (fra vifte- og driftssett)1

  1. Senk klippeenheten til laveste klippehøyde.

  2. Monter det nye remdekselet slik at hakkene på begge sider går over remdekselstøttene og fester låsen (Figur 31 eller Figur 32).

g009305

Figur 31

122 og 132 cm oppsamler vist

  1. Remdeksel
  2. Remdekselstøtte
  3. Hakk
g009303

Figur 32

153 og 183 cm oppsamler vist

  1. Remdeksel
  2. Remdekselstøtte
  3. Hakk

Montere vektene

Deler som er nødvendige for dette trinnet:

Støpt vekt (hvis nødvendig)2
Splittpinne2
Hårnålssplint2
Låseskive (⅜ tomme)6
Monteringsbrakett for vekt1
Bolt (⅜ x 1½ tommer)6
Flat skive (⅜ tomme)6
Låsebolt (5/16 x ¾ tomme)3
Flensmutter (5/16 tomme)3
Frontvekt (122, 132 og 153 cm klippeenheter)3
Frontvekt (183 cm klippeenheter)1

For overensstemmelse med standard ANSI/OPEI B71.4-2012, må vekter legges til maskinen.

Forsiktig

Oppsamleren legger til mye vekt bak på maskinen, noe som kan forårsake at maskinen blir ustabil og at man mister kontrollen over den.

Følgende tabell viser hvilke vekter som brukes når en oppsamler er montert.

 Frontvekter brukesStøpte vekter brukes
122 cm klippeenhet med oppsamler30
132 cm klippeenhet med oppsamler30
153 cm klippeenhet med oppsamler32
183 cm klippeenhet med oppsamler12

  1. Monter støpte vekter på fremre styrehjul med en splittpinne og en hårnålssplint (Figur 33).

  2. Monter mutteren på hver låsebolt og monter låseboltene på hver vekt (Figur 33).

  3. Stram til låsebolten til den kommer i kontakt med rammen og stram deretter til låsemutteren mot vekten.

    g009224

    Figur 33

    1. Bygningsbolt (⅜ x 1½ tommer)
    2. Mutter (⅜ tomme)
    3. Støpt vekt
    4. Hårnålssplint
    5. Splittpinne
    6. Monter låsebolten mot rammen og stram til mutteren.

  4. Monter monteringsbraketten for vekt under fothvileren med to bolter (5/16 x ¾ tomme) og to flensmuttere (5/16 tomme), som vist i Figur 34.

    g009226

    Figur 34

    1. Låsebolt (5/16 x ¾ tomme)
    2. Monteringsbrakett for vekt
    3. Flensmutter (5/16 tomme)

  5. Monter frontvektene på toppen av fothvileren (Figur 35).

  6. Fest frontvektene på toppen av fothvileren og på vektens monteringsbrakett med seks bolter (⅜ x 1 tomme), seks låseskiver (⅜ tomme), tre flensmuttere (⅜ tomme) og seks flate skiver (⅜ tomme), som vist i Figur 35.

    g009227

    Figur 35

    1. Fremre vekt
    2. Flat skive (⅜ tomme)
    3. Låseskive (⅜ tomme)
    4. Bolt (⅜ x 1 tomme)
    5. Hull i fothviler
    6. Flensmutter (⅜ tomme)
    g009225

    Figur 36

    1. Monteringsbrakett for vekt
    2. Flat skive (⅜ tomme)
    3. Låseskive (⅜ tomme)
    4. Bolt (⅜ x 1 tomme)

Montere støtfangerne

Maskiner med MyRide™-opphengssystem

Deler som er nødvendige for dette trinnet:

Støtfanger2
Avstandsstykke2
Låsemutter (5/16 tomme)2

For 122, 132 og 153 cm klippeenheter monterer du støtfangerne til de to ytterste hullene på fotbrettet (Figur 37).

g030506

Figur 37

  1. Låsemutter
  2. Avstandsstykke
  3. Støtfanger

For 183 cm klippeenheter monterer du støtfangerne til de to innerste hullene på fotbrettet (Figur 38).

g030507

Figur 38

  1. Låsemutter
  2. Avstandsstykke
  3. Støtfanger

Justere parkeringsbremsen

Kontroller at parkeringsbremsen er riktig justert. Se i brukerhåndboken for informasjon om korrekt fremgangsmåte.

Kontrollere trykket i dekkene

Note: Øk dekktrykket pga. tilleggsvekt.

Kontroller og øk lufttrykket i styrehjulene og bakdekkene (Figur 39).

Lufttrykk i bakhjulene: 1,38 bar

Lufttrykk i styrehjulene: 1,72 bar

g001055

Figur 39

Bruk

Note: Fastslå hva som er venstre og høyre side på maskinen ut fra normal arbeidsstilling.

Important: Aktiver parkeringsbremsen når du forlater kjøretøyet uten tilsyn, selv om du bare skal være borte i noen få minutter.

Advarsel

For å unngå personskader må du følge disse prosedyrene:

  • Gjør deg kjent med alle drifts- og sikkerhetsinstruksjoner i maskinens brukerhåndbok før du bruker dette tilbehøret.

  • Fjern aldri oppsamleren eller oppsamlerrørene mens motoren er på.

  • Slå alltid av motoren, og vent til alle bevegelige deler har stoppet før du fjerner blokkeringer i oppsamlingssystemet.

  • Utfør aldri vedlikehold eller reparasjoner mens motoren er i gang.

  • Sett på parkeringsbremsen.

Advarsel

Hvis ikke gressavlederen, oppsamlerrørene eller hele gressoppsamlingssystemet sitter på plass, risikerer du eller andre å komme i kontakt med kniven eller gjenstander som blir slengt opp i luften. Kontakt med gressklipperkniver som roterer og gjenstander som blir slengt opp i luften, kan føre til at noen blir alvorlig skadet eller drept.

  • Monter alltid gressavlederen når du fjerner oppsamlingssystemet og endrer til sideutslippsmodus.

  • Hvis gressavlederen blir skadet, må den skiftes ut omgående. Gressavlederen leder materiale ned mot bakken.

  • Hold hender og føtter borte fra undersiden av gressklipperenheten.

  • Prøv aldri å rengjøre utslippsområdet eller gressklipperknivene bortsett fra når du har flyttet kraftuttaket til avstillingen og vridd om tenningsnøkkelen til avstillingen. Ta alltid ut nøkkelen og koble ledningen fra tennpluggen(e).

  • Slå av motoren før du rensker utslippssjakten.

Forsiktig

Barn og andre personer kan skades hvis de flytter på eller prøver å kjøre maskinen uten oppsyn.

Ta alltid ut tenningsnøkkelen og sett på parkeringsbremsen når du forlater maskinen, selv om det gjelder bare noen få minutter.

Stille inn utstrømningsskjermen

Juster skjermen til stilling B (midtstilling) for oppsamling. Se maskinens brukerhåndbok.

g000947

Figur 40

Tømme gressposene

Gressposer er tunge når de er fulle. Vær forsiktig når du løfter eller håndterer en gresspose som er full.

  1. Koble fra kraftuttaket, sett på parkeringsbremsen, og sett klosser foran hjulene eller blokker dem hvis maskinen står på en helling.

  2. Lås opp oppsamlerlåsen.

  3. Åpne oppsamlerdekselet.

  4. Komprimer rusk og gress i posene. Bruk begge hender til å løfte posen og hekte den løs fra oppsamlerbraketten.

  5. Grip tak i håndtaket på bunnen av posen og snu den rundt for å tømme posen (Figur 41).

    g003357

    Figur 41

    1. Pose
    2. Bunnhåndtak

  6. Gjenta trinnene for den andre posen.

  7. Monter posen inn på hakket i støtterammen til oppsamleren.

    Note: Gjør dette med begge posene.

  8. Senk oppsamlerdekselet ned på posene.

  9. Lås oppsamlerdekselet.

Fjerne blokkeringer fra oppsamlersystemet

Advarsel

Når oppsamlingssystemet er i drift, kan viften rotere og kutte av eller skade hender.

  • Stans motoren og vent til alle deler slutter å bevege seg før du justerer, rengjør, reparerer eller undersøker viften og rensker sjakten. Ta ut nøkkelen.

  • Rensk viften og røret med en pinne. Bruk aldri hånden.

  • Hold ansikt, hender, føtter og andre kroppsdeler samt klær borte fra skjulte, bevegelige eller roterende deler.

  1. Koble fra kraftuttaket og aktiver parkeringsbremsen.

  2. Før du forlater førersetet må du stanse motoren, ta ut nøkkelen og vente til alle deler har sluttet å bevege seg.

  3. Tøm posen.

  4. Lås opp nedre rør.

  5. Fjern rørene fra oppsamleren.

  6. Bruk en pinne eller en liknende gjenstand (ikke hendene) for å fjerne blokkeringen fra rørenheten.

    Note: I de fleste tilfeller kan rusk ristes ut av rørene.

  7. Hvis vifteenheten er koblet til, låser du opp vifteenheten for oppsamleren, fjerner remmen og svinger den åpen.

  8. Bruk en pinne eller en liknende gjenstand (ikke hendene) til å fjerne blokkering fra vifteenheten.

  9. Etter at du har fjernet blokkeringen, monter hele oppsamlersystemet og start å bruke maskinen igjen.

Fjerne oppsamleren

Advarsel

Delene rundt motoren er varme hvis maskinen har vært i gang. Rører man varme komponenter kan det føre til brannsår.

  • Ikke rør delene på motoren mens den er varm.

  • Fjern oppsamleren når motoren er avkjølt.

  1. Koble fra kraftuttaket, sett på parkeringsbremsen, og sett klosser foran hjulene eller blokker dem.

  2. Før du forlater førersetet må du stanse motoren, ta ut nøkkelen og vente til alle deler har sluttet å bevege seg.

  3. Lås opp nedre rør i viften og fjern røret fra vifteenheten.

  4. Fjern røret fra oppsamlerdekselet.

  5. Senk klippeenheten til laveste klippehøyde.

  6. Lås opp remdekslet på remskiven til gressklipperen.

  7. Fjern oppsamlerremmen fra remskiven til gressklipperen.

  8. Åpne vifteenheten.

  9. Fjern vifteenheten fra svingbolthullet.

  10. Hvis du endrer til sideutslippsmodus, må du sikre at gressavlederen er montert og at den kan senkes til driftsstilling.

  11. Fjern dekselet og poseenheten.

Bruke gressavlederen

Fare

Hvis ikke gressavlederen, utslippsdekselet eller hele gressoppsamleren sitter på plass, vil du selv eller andre risikere å komme i kontakt med kniven eller gjenstander som slynges opp i luften. Kontakt med gressklipperkniver som roterer og gjenstander som slynges opp i luften, kan føre til at noen blir alvorlig skadet eller drept.

  • Monter alltid gressavlederen når du fjerner oppsamlingssystemet og endrer sideutslippsmodus.

  • Hvis gressavlederen blir skadet, må den skiftes ut omgående. Gressavlederen leder materiale ned mot bakken.

  • Hold hender og føtter borte fra undersiden av gressklipperenheten.

  • Prøv aldri å rengjøre utslippsområdet eller gressklipperknivene bortsett fra hvis du flytter kraftuttaket til stillingen AV, vrir tenningsnøkkelen til stillingen Av og tar ut nøkkelen.

  • Bruk aldri hendene dine til å renske utløpsområdet. Bruk en pinne eller en liknende gjenstand for å fjerne blokkeringen fra utløpsområdet.

Transportere maskinen

Ikke forlat gress eller rusk i oppsamleren ved transport av maskinen.

Fare

Transportering av maskinen med gress eller rusk i oppsamleren kan skade maskinen.

Ikke forlat gress eller rusk i oppsamleren ved transport av maskinen.

Brukstips

Maskinens størrelse

Husk at maskinen blir lenger og bredere når du har montert tilbehøret. Hvis du snur maskinen for brått på trange steder, kan du skade tilbehøret eller andre gjenstander.

Trimming

Klipp alltid med venstre side av gressklipperen. Ikke klipp med høyre side av klippeenheten, da dette kan skade oppsamlingsrørene.

Klippehøyde

For optimal ytelse av oppsamleren stiller du inn klippehøyden slik at den ikke fjerner mer enn 51–76 mm eller 1/3 av høyden på gresset (det som er kortest). Hvis du kutter mer enn dette kan det redusere kapasiteten til sugesystemet.

Klippehyppighet

Klipp gresset ofte, spesielt når det vokser raskt. Du må klippe gresset to ganger hvis det blir svært høyt. (Se Samle opp langt gress.)

Klippeteknikk

For å få en penest mulig plen, pass på at gressklipperenheten overlapper det tidligere klipte området noe. Dette er med på å redusere belastningen på motoren og reduserer risikoen for tilstopping av viften og rørene.

Oppsamlingshastighet

Oppsamlingssystemet kan bli blokkert hvis du kjører for raskt og motorhastigheten blir for langsom. I bakker kan det være nødvendig å redusere maskinens kjørehastighet. Klipp i nedoverbakke om mulig.

Forsiktig

Etter hvert som oppsamleren fylles opp legges det til ekstra vekt bak på maskinen. Hvis du stopper og starter plutselig i bakker kan du miste kontrollen over styringen eller maskinen kan velte.

  • Ikke start eller stopp plutselig når du kjører i oppover- eller nedoverbakke. Unngå bakkestart.

  • Koble fra kraftuttaket hvis du stopper maskinen i oppoverbakke. Deretter rygger du ned bakken i sakte hastighet.

  • Ikke endre hastigheten eller stopp i skråninger.

Samle opp langt gress

Hvis gresset har vokst litt mer enn normalt, eller hvis det er veldig fuktig, må du stille inn større klippehøyde enn vanlig før du klipper. Klipp og samle opp gresset på nytt i vanlig klippehøyde.

Lange gresstrå er tunge å klippe, og blir kanskje ikke ført helt inn i oppsamleren. Hvis dette skjer, kan røret og viften bli tilstoppet. For å unngå tilstopping av oppsamlersystemet stiller du inn høyden slik at du har en høy klippehøyde, deretter senker du klippeenheten til vanlig klippehøyde og gjentar oppsamlingsprosessen.

Samle opp vått gress

Hvis det er mulig må du alltid prøve å klippe gresset mens det er tørt. Vått gress kan forårsake tilstopping.

Redusere tilstopping

For å unngå tilstopping av oppsamlingssystemet reduserer du bakkehastighet og klipper gresset i en høy klippehøyde. Deretter senker du klippeenheten til vanlig klippehøyde og gjentar oppsamlingsprosessen.

Tegn på blokkering

Etter hvert som du samler opp, vil en liten mengde klipperester blåse ut av fronten på gressklipperen. Hvis klipperen blåser ut veldig mye gress, er dette et tegn på at oppsamleren er full eller tilstoppet.

Oppsamlingskniver

I de fleste tilfeller er det standard kniver for klipping av høyt gress som gir best ytelse av oppsamler.

Toro Atomic-kniven anbefales for oppsamling av løv under tørre forhold. På tørre, støvete områder er det bedre å bruke kniver med middels eller lav høyde, da disse reduserer mengden støv og smuss som blåser ut, samtidig som de gir effektiv luftstrømning.

Ta kontakt med en autorisert forhandler hvis du lurer på hvilke kniver som egner seg best.

Kjøring over kanter og lasting

Løft alltid enheten til høyeste stilling når du setter maskinen på en tilhenger, eller når du skal kjøre maskinen opp/ned fra en kant. Hvis du laster eller kjører gressklipperen over en kant i lav høyde, kan det skade klippeenheten. Hvis kanten er høyere enn 152 mm, styrer du i skarp vinkel med klipperen i full høyde. Vær svært forsiktig når du laster tilhengeren.

Vedlikehold

Anbefalt vedlikeholdsplan

VedlikeholdsintervallVedlikeholdsprosedyre
Etter de 8 første timene
  • Inspiser vifteremmen.
  • Inspiser oppsamleren.
    		•
    For hver bruk eller daglig
  • Rengjør dekselskjermen.
  • Rengjør oppsamleren.
    		•
    Hver 25. driftstime
  • Inspiser vifteremmen.
    		•
    Hver 50. driftstime
  • Smør lederullarmen.
    		•
    Hver 100. driftstime
  • Inspiser oppsamleren.
    		•

    Rengjøre dekselskjermen

    VedlikeholdsintervallVedlikeholdsprosedyre
    For hver bruk eller daglig
  • Rengjør dekselskjermen.
    		•

    Skjermene må rengjøres før bruk. I vått gress må de rengjøres oftere.

    1. Deaktiver kraftuttaket og aktiver parkeringsbremsen.

    2. Før du forlater førersetet, må du stanse motoren, ta ut nøkkelen og vente til alle deler har sluttet å bevege seg.

    3. Åpne oppsamlerdekselet.

    4. Fjern rusk fra skjermen.

    5. Steng oppsamlerdekselet.

    Rengjøre oppsamler og poser

    VedlikeholdsintervallVedlikeholdsprosedyre
    For hver bruk eller daglig
  • Rengjør oppsamleren.
    		•

    Oppsamleren må rengjøres daglig.

    1. Vask inn- og utsiden av oppsamlerdekselet, poser, rør og klippeenhetens underside. Bruk et mildt rengjøringsmiddel for biler på smuss.

    2. Påse at du fjerner gresstufser fra alle deler.

    3. La delene tørke godt etter vask.

    Note: Når alle delene er montert, slår du på maskinen i ett minutt for at tørkingen skal gå raskere.

    Inspisere vifteremmen

    VedlikeholdsintervallVedlikeholdsprosedyre
    Etter de 8 første timene
  • Inspiser vifteremmen.
    		•
    Hver 25. driftstime
  • Inspiser vifteremmen.
    		•

    Kontroller at remmene ikke har sprekker, frynsete kanter, brennmerker eller annen skade. Skift ut ødelagte remmer.

    Skifte vifteremmen for 153 cm og 183 cm maskiner

    1. Koble fra kraftuttaket, flytt bevegelseskontrollspakene til NøYTRAL LåSESTILLING og bruk parkeringsbremsen.

    2. Før du forlater førersetet, må du stanse motoren, ta ut nøkkelen og vente til alle bevegelige deler står stille.

    3. Trekk den fjærbelastede lederullen bakover slik at remspenningen løsner (Figur 42).

    4. Fjern først eksisterende oppsamlerrem fra remskiven på klippeenheten og deretter vifteremskivene.

    5. Monter den nye remmen rundt vifteremskivene og remskiven på gressklipperen (Figur 42).

      g003398

      Figur 42

      1. Lederull
      2. Remskive for klippeenhet
      3. Fjær
      4. Fjærstift
      5. Rem
      6. Vifteremskive

    6. Monter fjæren som vist i Figur 43.

      g003638

      Figur 43

      1. Fjærbelastet lederull
      2. Ende med kort krok
      3. Ende med lang krok

    7. Skyv den fjærbelastede lederullen bakover, og fest remmen til den fjærbelastede lederullen (Figur 42).

    Skifte vifterem på 122 cm og 132 cm maskiner

    1. Koble fra kraftuttaket, flytt bevegelseskontrollspakene til NøYTRAL LåSESTILLING og bruk parkeringsbremsen.

    2. Før du forlater førersetet, må du stanse motoren, ta ut nøkkelen og vente til alle bevegelige deler står stille.

    3. Løsne remførerbolten (Figur 44).

    4. Fjern den eksisterende vifteremmen.

    5. Fest den nye remmen rundt vifteremskiven (Figur 44).

    6. Monter beltet mellom den faste lederullarmen og remførerbolten.

    7. Stram remførerbolten (Figur 44).

      g003454

      Figur 44

      1. Lederull
      2. Remskive for klippeenhet
      3. Fjær
      4. Fjærstift
      5. Rem
      6. Remførerbolt
      7. Fast lederull
      8. Vifteremskive

    8. Monter fjæren som vist i Figur 45.

      g003776

      Figur 45

      1. Fjærbelastet lederull
      2. Ende med kort krok
      3. Ende med lang krok

    9. Monter remmen på den fjærbelastede lederullen (Figur 44).

    Kontrollere og justere viftelåsen

    Steng vifteenheten for å se om låsene er riktig justert. Løsne eller stram boltene slik at låsene holder vifteenheten stramt mot klippeenheten, men at den fremdeles kan frigjøres manuelt.

    g003400

    Figur 46

    1. Lås
    2. Bolt
    3. Vifteenhet

    Smøre lederullarmen

    VedlikeholdsintervallVedlikeholdsprosedyre
    Hver 50. driftstime
  • Smør lederullarmen.
    		•

    Smør oppsamlerremmens lederullarm (Figur 47) hver 50. time.

    g003455

    Figur 47

    Inspisere oppsamleren

    VedlikeholdsintervallVedlikeholdsprosedyre
    Etter de 8 første timene
  • Inspiser oppsamleren.
    		•
    Hver 100. driftstime
  • Inspiser oppsamleren.
    		•

    1. Koble fra kraftuttaket, flytt bevegelseskontrollspakene til NøYTRAL LåSESTILLING og bruk parkeringsbremsen.

    2. Før du forlater førersetet, må du stanse motoren, ta ut nøkkelen og vente til alle bevegelige deler står stille.

    3. Kontroller øvre rør, nedre rør, oppsamlerdeksel og vifteenheten. Skift ut disse delene hvis de er sprukne eller ødelagte.

    4. Kontroller poser, oppsamlerramme og skjerm. Erstatt deler som er sprukket eller ødelagt.

    5. Stram alle løse skruer, bolter og muttere.

    Undersøke knivbladene

    1. Inspiser knivbladene regelmessig og hver gang en kniv treffer en gjenstand.

    2. Monter nye kniver hvis knivene er svært slitt eller skadet. Se i maskinens brukerhåndbok for mer informasjon om vedlikehold av knivene.

    Montere gressklipperkniver

    I de fleste tilfeller er det standard kniver for klipping av høyt gress som gir best ytelse av oppsamler.

    Toro Atomic-kniven anbefales for oppsamling av løv under tørre forhold. På tørre, støvete områder er det bedre å bruke kniver med middels eller lav høyde, da disse reduserer mengden støv og smuss som blåser ut, samtidig som de gir effektiv luftstrømning.

    Ta kontakt med en autorisert forhandler hvis du lurer på hvilke kniver som egner seg best.

    Se maskinens brukerhåndbok for mer informasjon om montering av knivene.

    Skifte gressavlederen

    Advarsel

    En utildekket utslippsåpning kan føre til at gressklipperen slynger objekter mot deg eller andre i nærheten, noe som kan resultere i alvorlig skade. Det kan også oppstå kontakt med kniven.

    • Du må aldri bruke gressklipperen uten at du har montert en dekkplate, kvernplate eller en gressutløpssjakt og -oppsamler.

    • Påse at gressavlederen er i den nedre stillingen.

    1. Fjern låsemutteren, bolten, fjæren og avstandsstykket som holder avlederen festet til svingboltbrakettene (Figur 48).

    2. Fjern den skadde eller slitte gressavlederen.

    3. Plasser avstandsstykket og fjæren opp på gressavlederen. Plasser L-enden av fjæren bak kanten på enheten.

      Note: Påse at L-enden av fjæren er montert bak enhetskanten før du monterer bolten som vist i Figur 48

    4. Monter bolt og mutter.

    5. Plasser J-krokenden av fjæren rundt gressavlederen (Figur 48).

      Important: Gressavlederen må kunne senkes ned i den nedre stillingen. Løft avlederen for å teste at den kan senkes ned til den nederste stillingen.

      g002519

      Figur 48

      1. Bolt
      2. Avstandsstykke
      3. Låsemutter
      4. Fjær
      5. Fjær (montert)
      6. Gressavleder
      7. L-ende av fjæren, plasser bak enhetskanten før du monterer bolten
      8. J-krokende på fjær

    Lagring

    1. Rengjør oppsamlertilbehøret. Se Rengjøre oppsamler og poser.

    2. Inspiser oppsamlertilbehøret med hensyn til skader. Se Inspisere oppsamleren.

    3. Kontroller at oppsamlerposene er tomme og helt tørre.

    4. Påse at remmen ikke er slitt eller har sprekker.

    5. Maskinen må oppbevares på et rent og tørt sted, utenfor direkte sollys. Hvis du må lagre maskinen ute, dekk den til med et vannavvisende dekke. Dette beskytter plastdelene og forlenger maskinens levetid.

    Feilsøking

    ProblemPossible CauseCorrective Action
    Det er unormal vibrasjon.
    1. Gressklipperkniven(e) er bøyd(e) eller ubalansert(e).
    2. Knivmonteringsbolten er løs.
    3. Vifteremskiven eller remskiveenheten er løs.
    4. Oppsamlerremmen er slitt.
    5. Vifteknivene er bøyd eller i ubalanse.
    1. Monter ny(e) kniv(er).
    2. Stram til knivmonteringsbolten.
    3. Stram aktuell remskive.
    4. Bytt remmen.
    5. Kontakt et autorisert forhandlerverksted.
    Oppsamlerytelsen er redusert.
    1. Motorhastigheten er lav.
    2. Oppsamlerdekselets skjerm er tilstoppet.
    3. Løs oppsamlerrem.
    4. Vifte eller rør er tilstoppet.
    5. Posene er fulle.
    1. Kjør alltid oppsamleren ved full hastighet.
    2. Fjern rusk, løv eller gress fra skjermen.
    3. Bytt oppsamlerremmen.
    4. Finn og fjern tilstoppet rusk.
    5. Tøm posen.
    Vifte og rør tilstoppes for ofte.
    1. Posene er for fulle.
    2. Motorhastigheten er lav.
    3. Gresset er for vått.
    4. Gresset er for høyt.
    5. Skjermen i dekselet er tilstoppet.
    6. Bakkehastigheten er for rask.
    7. Oppsamlerremmen er slitt.
    1. Tøm posene oftere.
    2. Kjør alltid oppsamleren ved full hastighet.
    3. Klipp gresset når det er tørt.
    4. Ikke kutt mer enn 51–76 mm eller 1/3 av gresshøyden (det som er kortest).
    5. Fjern rusk, løv eller gress fra skjermen.
    6. Kjør saktere ved full gass.
    7. Bytt remmen.
    Rester blåses ut.
    1. Posene er for fulle.
    2. Bakkehastigheten er for rask.
    3. Klippeenheten er ikke rettet opp.
    1. Tøm posene oftere.
    2. Kjør saktere ved full gass.
    3. Se gressklipperhåndboken for en nivellering av klippeenheten.
    Viftehjulet snurrer ikke fritt.
    1. Viften er tett.
    2. Viftehjulet er ikke justert.
    1. Fjern rusk, løv eller gress fra viftehjulet.
    2. Kontakt et autorisert forhandlerverksted.
