122 cm och 132 cm E-Z Vac med dubbelt uppsamlarsystem eller 153 cm och 183 cm E-Z Vac med trippelt uppsamlarsystem

Z Master G3-klippare

Model No. 78562-Serial No. 290000001 and Up

Model No. 78563-Serial No. 290000001 and Up

Model No. 78564-Serial No. 290000001 and Up

Introduktion

Läs den här informationen noga så att du lär dig att använda och underhålla produkten på rätt sätt och för att undvika person- och produktskador. Du är ansvarig för att produkten används på ett korrekt och säkert sätt.

Om du behöver utbildningsmaterial för säkerhet och drift, information om tillbehör, hjälp med att hitta en återförsäljare eller om du vill registrera din produkt kan du kontakta Toro via www.toro.com.

Kontakta en auktoriserad återförsäljare eller Toros kundservice och ha produktens modell- och serienummer till hands om du har behov av service, Toro originaldelar eller ytterligare information. Figur 1, Figur 2 ochFigur 3 visar var på produkten modell- och serienumren sitter. Skriv numren i det tomma utrymmet.

g003368

Figur 1

  1. Plats för blåsarens modell- och serienummer
g009306

Figur 2

Serienummer för 122 och 132 cm breda uppsamlare

  1. Plats för uppsamlarens modell- och serienummer
g009416

Figur 3

Serienummer för 152 och 183 cm breda uppsamlare

  1. Plats för uppsamlarens modell- och serienummer

I den här bruksanvisningen anges potentiella risker och alla säkerhetsmeddelanden har markerats med en varningssymbol (Figur 4), som anger fara som kan leda till allvarliga personskador eller dödsfall om föreskrifterna inte följs.

g000502

Figur 4

  1. Varningssymbol

Två ord används också i den här bruksanvisningen för att markera information. Viktigt anger speciell teknisk information och Observera anger allmän information som bör ges särskild uppmärksamhet.

Denna produkt uppfyller alla relevanta europeiska direktiv. Mer information finns i försäkran om inbyggnad i slutet av det här dokumentet.

Säkerhet

Nedan finns säkerhetsinformation som gäller specifikt för Toro-produkter och annan säkerhetsinformation som du bör känna till.

  • Lär dig hur man använder utrustningen på ett säkert sätt och bekanta dig med reglage och säkerhetsskyltar.

  • Var extra försiktig med gräsuppsamlare och andra tillbehör. Dessa kan förändra maskinens stabilitet och driftegenskaper.

  • Följ tillverkarens rekommendationer och lägg till eller avlägsna hjulvikter eller motvikter för att förbättra stabiliteten.

  • Använd inte gräsuppsamlaren i branta sluttningar. En tung gräsuppsamlare kan göra att du tappar kontrollen eller få maskinen att välta.

  • Sakta ner och var extra försiktig i sluttningar. Följ den rekommenderade körriktningen i sluttningar. Gräsförhållandena kan påverka maskinens stabilitet. Var mycket försiktig när du kör nära stup.

  • Rörelse i sluttningar ska ske långsamt och gradvis. Gör inga plötsliga ändringar i hastighet eller riktning.

  • Gräsuppsamlaren kan skymma förarens sikt bakåt. Var extra försiktig när du kör bakåt.

  • Var försiktig när du lastar maskinen på eller av en släpvagn eller lastbil.

  • Kör aldrig maskinen om gräsriktaren har höjts upp, tagits bort eller justerats, om du inte använder en gräsuppsamlare.

  • Håll händer och fötter borta från rörliga delar. Gör inga justeringar när motorn är igång.

  • Stanna på jämnt underlag, koppla ur drivningen, blockera hjulen och stäng av motorn innan du stiger ur förarsätet, oavsett orsak. Detta gäller även när du ska tömma gräsuppsamlaren eller rensa utkastaren.

  • Om du avlägsnar gräsuppsamlaren bör du montera en gräsriktare eller ett skydd som kan ha tagits bort vid installationen av gräsuppsamlaren. Kör aldrig maskinen utan att hela gräsuppsamlaren eller gräsriktaren sitter på plats.

  • Stäng av motorn innan du tar bort gräsuppsamlaren eller rensar utkastaren.

  • Låt inte gräsklipp sitta kvar gräsuppsamlaren under en längre tid.

  • Gräsuppsamlarens delar utsätts lätt för slitage, skada och försämring, vilket kan frilägga rörliga delar eller få föremål att kastas omkring. Undersök komponenterna ofta och byt ut dem vid behov mot delar som rekommenderas av tillverkaren.

Säkerhets- och instruktionsdekaler

Graphic

Säkerhetsdekalerna och anvisningarna är fullt synliga för föraren och finns nära alla potentiella farozoner. Dekaler som har skadats eller ramlat bort ska bytas ut eller ersättas.
decal1-653558

1-653558

decal98-5954

98-5954

decal103-3508

103-3508

decal106-0871

106-0871

decal106-3339

106-3339

decal106-5517

106-5517

  1. Varning – rör inte den heta ytan.

Montering

Important: Använd inte driv- eller svängtweels med detta tillbehör. Om maskinen är utrustad med driv- eller svängtweels ska du ersätta dem med fabrikens pneumatikdrivhjul eller fabrikens preumatiska eller halvpneumatiska svänghjul.

Note: Vänster och höger sida på maskinen är lika med förarens vänstra respektive högra sida vid normal körning.

Förbereda maskinen

Utför följande för att förbereda maskinen för montering av blåsar- och finputsningssatsen:

  1. Koppla ur kraftuttaget, för rörelsereglagen till det NEUTRALA LåSLäGET och dra åt parkeringsbromsen.

  2. Stanna motorn, ta ur nyckeln och vänta tills alla rörliga delar har stannat innan du stiger ur förarsätet.

  3. Reparera alla böjda eller skadade delar på maskindäcket och ersätt delar som saknas.

  4. Ta bort eventuellt skräp på maskindäcket och den bakre delen av maskinen för att underlätta installationen.

Montera sidostötdämparna

Delar som behövs till detta steg:

Vänster stötdämpare1
Höger stötdämpare1
Vagnskruv (⅜ x 1 ¼ tum)2
Flänsmutter (⅜ tum)6

  1. Lossa de skruvar och muttrar som fäster sidostötdämparna vid maskinen (Figur 5).

    Note: Släng alla muttrar och den enda skruven från respektive sida.

  2. Montera de nya stötdämparna på vänster och höger sida med två vagnskruvar (⅜ x 1¼ tum), de fyra vagnskruvarna som du nyss tog bort och sex flänsmuttrar (⅜ tum) enligt Figur 5.

    g009214

    Figur 5

    1. Flänsmutter (⅜ tum)
    2. Höger stötdämpare
    3. Använd befintliga skruvar
    4. Vänster stötdämpare
    5. Skruv (⅜ x 1 ¼ tum)

Montera uppsamlarens monteringsfästen

Delar som behövs till detta steg:

Övre monteringsfäste1
Nedre monteringsfäste1
Vagnskruv (⅜ x 1 ¼ tum)4
Vagnsbult (½ x 2 ½ tum)2
Flänsmutter (⅜ tum)4
Flänsmutter (½ tum)2

  1. Montera det nedre monteringsfästet på maskinens ram med fyra vagnskruvar (⅜ x 1¼ tum) och fyra flänsmuttrar (⅜ tum) enligt Figur 6.

  2. Montera det övre monteringsfästet på vänster och höger sidostötdämpare med två vagnskruvar (½ x 2½ tum) och två flänsmuttrar (½ tum) enligt Figur 6.

    g009215

    Figur 6

    1. Vagnskruv (½ x 2½ tum)
    2. Övre monteringsfäste
    3. Flänsmutter (½ tum)
    4. Nedre monteringsfäste
    5. Vagnskruv (3/8 x 1¼ tum)
    6. Flänsmutter (⅜ tum)

Montera huven och påsarna

Delar som behövs till detta steg:

Huv1
Påse (klippdäck på 122 och 132 cm)2
Påse (klippdäck på 153 och 183 cm)3
Sprint- och hårnålssprintsenhet2

  1. Lägg huven med framsidan upp.

  2. Skjut på krokarna på det nedre monteringsfästet (Figur 7).

  3. Vänd upp huven på uppsamlarens nedre monteringsfäste (Figur 7).

  4. Rikta in hålet i uppsamlaren efter det övre monteringsfästet (Figur 7).

  5. Montera sprinten och fäst den med hårnålssprinten på bägge sidor (Figur 7).

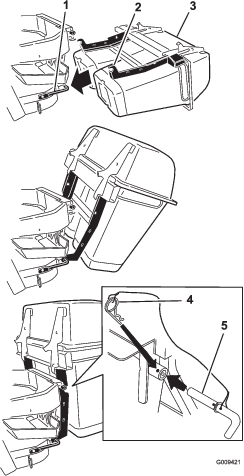

    g009421

    Figur 7

    1. Nedre monteringsfäste
    2. Krok
    3. Huv
    4. Hårnålssprint, fastsatt i snodd
    5. Sprint, fastsatt i snodd

  6. För in påsens flik i skåran i huven (Figur 8 eller Figur 9).

    Note: Gör likadant med alla påsarna.

    Note: Påsarna ska vila mot uppsamlarramen.

    g003264

    Figur 8

    Dubbel uppsamlare visas

    1. Huv
    2. Påse
    3. Påsens flik
    4. Skåra
    5. Uppsamlarram
    g009301

    Figur 9

    Tredubbel uppsamlare visas

    1. Huv
    2. Påse
    3. Påsens flik
    4. Skåra
    5. Uppsamlarram

  7. Sänk ned uppsamlarhuven över påsarna (Figur 10 eller Figur 11).

    g003268

    Figur 10

    Dubbel uppsamlare visas

    1. Huv
    2. Påse
    3. Uppsamlarens spärr
    4. Krokformad hake
    g003265

    Figur 11

    Tredubbel uppsamlare visas

    1. Huv
    2. Påse
    3. Uppsamlarens spärr
    4. Krokformad hake

  8. Placera uppsamlarens spärr under den krokformade haken (Figur 12).

  9. Tryck uppsamlarens spärr nedåt tills den låses på plats (Figur 12).

    g003267

    Figur 12

    1. Uppsamlarens spärr
    2. Krokformad hake

Montera ljuddämpardeflektorn

Delar som behövs till detta steg:

Ljuddämpardeflektor1
Flänsmutter (⅜ tum)2
Vagnskruv (⅜ x 1 ¼ tum)2

Montera ljuddämpardeflektorn på uppsamlarramens sida (Figur 13).

Note: Kontrollera att ljuddämpardeflektorn sitter över ljuddämparens ändrör.

g009417

Figur 13

  1. Ljuddämpardeflektor
  2. Flänsmutter (⅜ tum)
  3. Vagnskruv (⅜ x 1¼ tum)

Dra in blåsarremmen i blåsarenheten

Delar som behövs till detta steg:

Blåsarrem (från blåsar- och drivenhetssatsen)1

  1. Montera remmen runt blåsarremskivan på 153 och 183 cm breda maskindäck (Figur 14).

    g003398

    Figur 14

    Blåsare för 153 och 183 cm breda maskiner

    1. Mellanremskiva
    2. Maskindäcksskiva
    3. Fjäder
    4. Fjäderplugg
    5. Rem
    6. Blåsarremskiva

  2. Lossa remstyrningens skruv på 122 och 132 cm breda maskiner (Figur 15).

  3. Montera remmen runt blåsarremskivan och den fasta mellanremskivan (Figur 15).

  4. Dra åt remstyrningens skruv.

    g003454

    Figur 15

    1. Mellanremskiva
    2. Maskindäcksskiva
    3. Fjäder
    4. Fjäderplugg
    5. Rem
    6. Remstyrningens skruv
    7. Fast mellanremskiva
    8. Blåsarremskiva

Montera blåsarenheten

Delar som behövs till detta steg:

Blåsarenhet (från blåsar- och drivenhetssatsen)1
Fjäder (från blåsar- och drivenhetssatsen)1

Varning

Om utkastaröppningen inte är täckt kan gräsklipparen slunga ut föremål i riktning mot föraren eller kringstående och därmed orsaka allvarliga skador. Det skulle också kunna medföra kontakt med knivarna.

  • Kör aldrig gräsklipparen utan en täckplåt, mullplåt eller gräsutkastare och gräsuppsamlare.

  • Kontrollera att gräsriktaren är installerad om gräsutkastaren och -uppsamlaren avlägsnas.

  1. Ta bort sidoutkastaren från klippdäcket (Figur 16).

    Note: Spara alla beslag och sidoutkastarriktaren. Montera sidoutkastarriktaren när uppsamlaren och blåsaren har tagits bort.

    g002519

    Figur 16

    1. Bult
    2. Distansbricka
    3. Låsmutter
    4. Fjäder
    5. Fjäder monterad
    6. Gräsriktare
    7. Fjäderns L-formade ände (sätt den bakom däckkanten innan du sätter i skruven)
    8. Fjäderns J-formade ände

  2. Skjut in blåsarenhetens plugg i tapphålet (Figur 17 eller Figur 18).

    g009420

    Figur 17

    122 och 132 cm breda klippdäck visas

    1. Blåsarenhet
    2. Klippdäck
    3. Tapphål
    4. Blåsarenhetens plugg
    g009220

    Figur 18

    152 och 183 cm breda klippdäck visas

    1. Blåsarenhet
    2. Klippdäck
    3. Tapphål
    4. Blåsarenhetens plugg

  3. Stäng blåsarenheten för att se att spärrarna har justerats korrekt.

    Note: Lossa eller dra åt bulten så att spärrarna håller fast blåsarenheten ordentligt mot klippdäcket, men ändå kan lossas manuellt (Figur 19).

    g003400

    Figur 19

    1. Spärr
    2. Bult
    3. Blåsarenhet

  4. Montera fjädern enligt Figur 20.

    Note: Kontrollera att krokarna sitter på rätt plats.

    g003638

    Figur 20

    1. Fjäderbelastad mellanremskiva
    2. Ände med kort hake
    3. Ände med lång hake

  5. Dra den fjäderbelastade mellanremskivan bakåt och dra remmen runt klippdäckskivan.

    Note: Kontrollera att remmen har dragits rätt runt blåsarremskivorna (Figur 21).

    g003399

    Figur 21

    1. Klippdäcksskiva
    2. Fjäderbelastad mellanremskiva
    3. fläkt

Montera utkastarrören

Delar som behövs till detta steg:

Övre rör1
Nedre rör1
Skruv (nr 10 x ¾ tum)3
Låsmutter (nr 10)3
Bricka (7/32 tum)3

Important: Kontrollera att klippdäcket är inställt på den lägsta klipphöjden när du monterar utkastarrören.

Note: Kom ihåg att sätta tillbaka gräsriktaren när uppsamlaren tas bort från maskinen. Se Byta ut gräsriktaren.

  1. Koppla ur kraftuttaget och dra åt parkeringsbromsen.

  2. Stäng av motorn, ta ur nyckeln och vänta tills alla rörliga delar har stannat innan du stiger ur förarsätet.

  3. Sänk maskinens däck till lägsta klipphöjd.

  4. Ta bort påsarna för att se röret under huven.

  5. Montera det övre röret i uppsamlaröppningen och dra det bakåt så att gummiförseglingen sticker ut (Figur 22 eller Figur 23).

    g009304

    Figur 22

    Dubbel uppsamlare visas

    1. Övre rör
    2. Uppsamlaröppning
    3. Uppsamlarhuv
    g009302

    Figur 23

    Tredubbel uppsamlare visas

    1. Övre rör
    2. Uppsamlaröppning
    3. Uppsamlarhuv

  6. Mät hur stor del av röret som befinner sig inuti huven då huven är nedfälld.

    Mät från huvplattan till rörets kant enligt Figur 24.

    Note: Avståndet måste vara 19 mm.

    g003388

    Figur 24

    1. Huvplatta
    2. Övre rör
    3. Nedfälld huv
    4. 19 mm
    5. Rörets kant

  7. När 19 mm har erhållits gör du en markering på utsidan av det övre röret där gummiförseglingen skjuter ut (Figur 25).

    Note: Markeringen används för att kontrollera att det övre röret sitter i rätt läge när hålen ska borras och det övre och det nedre röret kopplas ihop.

    Note: Gummiförseglingen måste sticka ut från uppsamlarhuven.

    g003393

    Figur 25

    1. Övre rör
    2. Utskjutande gummiförsegling
    3. Uppsamlarhuv
    4. Markera här mot gummiförseglingen

  8. Sätt i det nedre röret i det övre röret (Figur 26).

    g003424

    Figur 26

    1. Nedre rör
    2. Övre rör

  9. Skjut på det nedre röret på skon och lås ihop dem (Figur 27 eller Figur 28).

    Note: Det finns en spärr längst upp och längst ned i blåsarhuset.

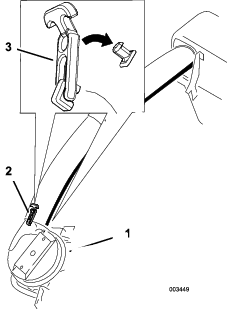

    g003449

    Figur 27

    Dubbel uppsamlare visas

    1. Blåsarenhet
    2. Nedre rör
    3. Spärr (dubbel uppsamlare visas)
    g003423

    Figur 28

    Tredubbel uppsamlare visas

    1. Blåsarenhet
    2. Nedre rör
    3. Spärr (tredubbel uppsamlare visas)

  10. Kontrollera att maskindäcket är inställt på den lägsta klipphöjden.

  11. Kontrollera att markeringen från Figur 25 fortfarande är kvar.

  12. Använd de tre hålen eller indragen i det övre röret som mall och borra tre hål (6 mm i diameter) där det övre och nedre röret sitter ihop (Figur 29).

    g003390

    Figur 29

    1. Uppsamlarhuv
    2. Övre rör
    3. Borra hål (6 mm i diameter) här (använd det övre röret som mall)
    4. Nedre rör
    5. Blåsarenhet

  13. Lossa det nedre röret från blåsaren.

  14. Sätt ihop det övre och nedre röret med tre skruvar (nr 10 x ¾ tum), tre planbrickor (7/32 tum) och tre låsmuttrar (nr 10) enligt Figur 30.

    g003392

    Figur 30

    1. Nedre rör
    2. Övre rör
    3. Planbricka (7/32 tum)
    4. Låsmutter (nr 10)
    5. Bult (nr 10 x ¾ tum)

  15. Montera det nedre röret i blåsarhuset och fäst det med hjälp av spärrarna.

  16. Montera påsarna på uppsamlaren.

Montera remkåpan

Delar som behövs till detta steg:

Remkåpa (från blåsar- och drivenhetssatsen)1

  1. Sänk klipparens däck till lägsta klipphöjd.

  2. Montera den nya remkåpan så att skårorna på bägge sidor går över remkåpans stöd och lås fast den (Figur 31 eller Figur 32).

g009305

Figur 31

122 och 132 cm breda uppsamlare visas

  1. Remkåpa
  2. Remkåpans stöd
  3. Skåra
g009303

Figur 32

152 och 183 cm breda uppsamlare visas

  1. Remkåpa
  2. Remkåpans stöd
  3. Skåra

Montera vikterna

Delar som behövs till detta steg:

Svänghjulsvikt (vid behov)2
Sprintbult2
Hårnålssprint2
Låsbricka (⅜ tum)6
Viktens monteringsfäste1
Skruv (⅜ x 1½ tum)6
Planbricka (⅜ tum)6
Vagnskruv (5/16 x ¾ tum)3
Flänsmutter (5/16 tum)3
Främre vikt (klippdäck på 122, 132 och 153 cm)3
Främre vikt (183 cm brett däck)1

För att standarden ANSI/OPEI B71.4-2012 ska efterlevas måste maskinen förses med en vikt.

Var försiktig

Uppsamlaren medför mycket extravikt på maskinens bakre del, vilket kan göra maskinen instabil så att du förlorar kontrollen över den.

I följande tabell visas vilka vikter som används då en uppsamlare har monterats:

 Främre vikter som användsSvänghjulsvikter som används
122 cm brett klippdäck med uppsamlare30
132 cm brett klippdäck med uppsamlare30
153 cm brett klippdäck med uppsamlare32
183 cm brett klippdäck med uppsamlare12

  1. Montera svänghjulvikter på de främre svänghjulen med en sprintbult och en hårnålssprint (Figur 33).

  2. Montera en mutter på varje skallskruv och montera en skallskruvar på varje vikt (Figur 33).

  3. Dra åt skallskruven så att den vidrör ramen och dra sedan åt kontramuttern mot vikten.

    g009224

    Figur 33

    1. Skallskruv (⅜ x 1½ tum)
    2. Mutter (⅜ tum)
    3. Svänghjulsvikt
    4. Hårnålssprint
    5. Sprintbult
    6. Montera skallskruven mot ramen och dra åt muttern.

  4. Montera viktens monteringsfäste under fotstödet med två vagnskruvar (5/16 x ¾ tum) och två flänsmuttrar (5/16 tum) enligt Figur 34.

    g009226

    Figur 34

    1. Vagnskruv (5/16 x ¾ tum)
    2. Viktens monteringsfäste
    3. Flänsmutter (5/16 tum)

  5. Montera de främre vikterna ovanpå fotstödet (Figur 35).

  6. Fäst de främre vikterna ovanpå fotstödet och vid viktens monteringsfäste med sex skruvar (⅜ x 1 tum), sex låsbrickor (⅜ tum), tre flänsmuttrar (⅜ tum) och sex planbrickor (⅜ tum) enligt Figur 35.

    g009227

    Figur 35

    1. Främre vikt
    2. Planbricka (⅜ tum)
    3. Låsbricka (⅜ tum)
    4. Skruv (⅜ x 1 tum)
    5. Hål i fotstöd
    6. Flänsmutter (⅜ tum)
    g009225

    Figur 36

    1. Viktens monteringsfäste
    2. Planbricka (⅜ tum)
    3. Låsbricka (⅜ tum)
    4. Skruv (⅜ x 1 tum)

Montera stötdämparna

Maskiner med MyRide™-fjädringssystem

Delar som behövs till detta steg:

Stötdämpare2
Distansbricka2
Låsmutter (5/16 tum)2

Montera stötdämparna på fotbrädets två yttre hål för klippdäck på 122, 132 och 153 cm (Figur 37).

g030506

Figur 37

  1. Låsmutter
  2. Distansbricka
  3. Stötdämpare

Montera stötdämparna på fotbrädets två inre hål för klippdäck på 183 cm (Figur 38).

g030507

Figur 38

  1. Låsmutter
  2. Distansbricka
  3. Stötdämpare

Justera parkeringsbromsen

Kontrollera att parkeringsbromsen är korrekt inställd. Mer information om korrekt procedur finns i bruksanvisningen.

Kontrollera däcktrycket

Note: Öka däcktrycket på grund av extra vikt.

Kontrollera och öka lufttrycket i de främre svänghjulen och bakhjulen (Figur 39).

Lufttryck i de bakre däcken: 1,38 bar

Lufttryck i de främre svänghjulen: 1,72 bar

g001055

Figur 39

Körning

Note: Vänster och höger sida på maskinen är lika med förarens vänstra respektive högra sida vid normal körning.

Important: Lägg alltid i parkeringsbromsen när du lämnar maskinen utan uppsikt, även om det bara är för några minuter.

Varning

Följ anvisningarna nedan för att undvika personskador:

  • Bekanta dig med alla drifts- och säkerhetsinstruktioner i bruksanvisningen för din maskin innan du använder detta redskap.

  • Ta aldrig bort uppsamlaren eller uppsamlarrören när motorn är igång.

  • Stäng alltid av motorn och vänta tills alla rörliga delar har stannat innan du rensar bort blockeringar i uppsamlingssystemet.

  • Låt aldrig motorn gå medan du utför något underhåll eller några reparationer.

  • Dra åt parkeringsbromsen.

Varning

Om inte gräsriktare, uppsamlarrör eller en komplett uppsamlarenhet har monterats kan du och andra komma i kontakt med kniven eller träffas av utslungat skräp. Kontakt med roterande kniv(ar) och utslungat skräp kan orsaka personskador eller leda till dödsfall.

  • Montera alltid gräsriktaren när du tar bort uppsamlaren och växlar till sidoutkastläge.

  • Byt omedelbart ut gräsriktaren om den skadas. Gräsriktaren riktar avfallet ned mot gräset.

  • För aldrig in händerna eller fötterna under klippdäcket.

  • Försök aldrig att rensa utkastaren eller knivarna utan att stänga av kraftuttaget (flytta PTO till Off) och vrida tändningsnyckeln till Off. Ta även ur nyckeln och dra av tändkabeln från tändstiftet/-stiften.

  • Stäng av motorn innan utkastaren rensas.

Var försiktig

Barn eller kringstående kan skadas om de flyttar eller försöker köra en maskin som har lämnats utan uppsikt.

Ta alltid ur tändningsnyckeln och dra åt parkeringsbromsen när du lämnar maskinen utan tillsyn, även om det bara är för några minuter.

Ställa in den justerbara skärmen

Justera skärmen till läge B (det mellersta läget) för uppsamling. Mer information finns i maskinens bruksanvisning.

g000947

Figur 40

Tömma gräspåsarna

Gräspåsarna är tunga när de är fulla. Var försiktig när du lyfter upp eller hanterar en full gräspåse.

  1. Koppla ur kraftuttaget, lägg i parkeringsbromsen och blockera däcken om du står i en sluttning.

  2. Haka loss uppsamlarens spärr.

  3. Öppna uppsamlarhuven.

  4. Tryck ihop skräpet i påsarna. Lyft upp påsen med båda händerna och haka loss den från uppsamlarfästet.

  5. Fatta tag i handtaget på undersidan av påsen och vänd det upp och ner för att tömma påsen (Figur 41).

    g003357

    Figur 41

    1. Påse
    2. Handtag på undersidan

  6. Gör likadant med den andra påsen.

  7. För in påsens flik i skåran i uppsamlarens stödram.

    Note: Gör likadant med båda påsarna.

  8. Sänk ner uppsamlarhuven över påsarna.

  9. Haka fast uppsamlarhuven.

Rensa bort skräp från uppsamlarsystemet

Varning

När uppsamlaren är i drift kan blåsaren rotera och kapa av eller skada händer.

  • Stäng av motorn och vänta tills alla rörliga delar har stannat före justering, rengöring, reparation och kontroll av blåsaren samt innan utkastaren rensas. Ta ur nyckeln.

  • Använd en pinne, inte händerna, för att ta bort skräp från blåsaren och röret.

  • Håll ansikte, händer, fötter och andra kroppsdelar och klädesplagg borta från dolda, rörliga och roterande delar.

  1. Koppla ur kraftuttaget och dra åt parkeringsbromsen.

  2. Stäng av motorn, ta ur nyckeln och vänta tills alla rörliga delar har stannat innan du stiger ur förarsätet.

  3. Töm påsarna.

  4. Koppla loss det nedre röret.

  5. Ta bort röret från uppsamlaren.

  6. Använd en pinne eller liknande – inte händerna – för att rensa rörenheten från skräp.

    Note: I de flesta fall kan skräpet skakas ut från röret.

  7. Om blåsaren är blockerad lossar du uppsamlarens blåsarenhet, tar bort remmen och fäller upp enheten.

  8. Använd en pinne eller liknande – inte händerna – för att rensa bort skräp från blåsarenheten.

  9. Montera hela uppsamlingssystemet igen när du har tagit bort blockeringen, och fortsätt använda uppsamlaren.

Demontera uppsamlaren

Varning

Om motorn har varit igång är delarna kring motorn varma. Du kan få brännskador om du vidrör varma delar.

  • Vidrör inte motorns delar då de är mycket varma.

  • Låt motorn svalna innan du tar bort uppsamlaren.

  1. Koppla ur kraftuttaget, lägg i parkeringsbromsen och blockera däcken.

  2. Stäng av motorn, ta ur nyckeln och vänta tills alla rörliga delar har stannat innan du stiger ur förarsätet.

  3. Koppla loss det nedre röret från blåsaren och ta bort röret från blåsarenheten.

  4. Ta bort röret från uppsamlarhuven.

  5. Sänk klipparens däck till lägsta klipphöjd.

  6. Lås upp remkåpan ovanför klippdäcksskivan.

  7. Ta bort uppsamlarremmen från klippdäcksskivan.

  8. Öppna blåsarenheten.

  9. Ta bort blåsarenheten från tapphålet.

  10. Om du byter till sidoutkastarläge måste gräsriktaren vara installerad och kunna sänkas till arbetsposition.

  11. Ta bort huv- och påsenheten.

Använda gräsriktaren

Fara

Om varken gräsriktare, utkastarlucka eller komplett gräsuppsamlare har monterats kan du och andra komma i kontakt med knivarna eller träffas av utslungat skräp. Kontakt med roterande kniv(ar) och utslungat skräp kan orsaka skador eller leda till dödsfall.

  • Montera alltid gräsriktaren när du tar bort uppsamlaren och växlar till sidoutkastläge.

  • Byt omedelbart ut gräsriktaren om den skadas. Gräsriktaren riktar avfallet ned mot gräset.

  • För aldrig in händerna eller fötterna under klippdäcket.

  • Försök aldrig att rensa utkastaren eller knivarna utan att stänga av kraftuttaget (för PTO till det AVSLAGNA läget) och vrida tändningsnyckeln till det avslagna läget samt ta ut nyckeln.

  • Rensa aldrig utkastaren med händerna. Använd en pinne eller liknande för att rensa utkastaren.

Transportera maskinen

Lämna inte gräs eller skräp i uppsamlaren då maskinen ska transporteras.

Fara

Maskinen kan skadas om den transporteras med gräs eller skräp i uppsamlaren.

Lämna inte gräs eller skräp i uppsamlaren då maskinen ska transporteras.

Arbetstips

Maskinstorlek

Kom ihåg att maskinen blir längre och bredare när detta tillbehör har monterats. Om du svänger alltför snävt i trånga utrymmen kan du skada tillbehöret eller annan egendom.

Använda trimmern

Trimma alltid med klippdäckets vänstra sida. Trimma inte med klippdäckets högra sida då det kan skada uppsamlarrören.

Klipphöjd

För att få bästa uppsamlingsresultat ska du ställa in däckets klipphöjd till högst 51–76 mm eller 1/3 av gräshöjden, beroende på vilket som är lägst. Om du klipper mer än så minskas vakuumsystemets kapacitet.

Klippfrekvens

Klipp gräset ofta, särskilt när det växer snabbt. Om gräset blir väldigt långt måste du klippa det två gånger (se Använda uppsamlaren för högt gräs).

Klippteknik

För att få bäst resultat ska du se till att överlappa det område du just klippt en aning med klippdäcket under nästa varv. Detta bidrar till att minska motorbelastningen och minskar risken för att blåsarenheten och -rören täpps igen.

Uppsamlingshastighet

Uppsamlingssystemet kan täppas igen om du kör för snabbt och motorvarvtalet blir för lågt. I sluttningar kan det vara nödvändigt att sänka maskinens hastighet. Klipp alltid i nedförslut när det är möjligt.

Var försiktig

När uppsamlaren fylls blir maskinens bakre del tyngre. Om du stannar och startar plötsligt i sluttningar kan du förlora kontrollen över styrningen och maskinen kan välta.

  • Starta och stanna inte plötsligt när du kör i uppförs- och nedförsbackar. Undvik att starta i uppförsbackar.

  • Om du stannar maskinen i motlut kopplar du ur kraftuttaget. Backa sedan med låg hastighet nedför backen.

  • Ändra inte hastighet och stanna inte i sluttningar.

Använda uppsamlaren för högt gräs

Klipp och samla upp gräset med en högre klipphöjdsinställning än vanligt om gräset har tillåtits att växa högre än normalt eller om det är väldigt fuktigt. Klipp sedan på nytt och samla upp gräset med den normala, lägre inställningen.

Ovanligt högt gräs är tungt och kan inte drivas in ordentligt i uppsamlaren. Om detta händer kan röret och blåsaren bli igensatta. Du kan undvika att uppsamlingssystemet blockeras genom att klippa gräset med hög klipphöjd först och sedan sänka klippdäcket till normal klipphöjd och upprepa uppsamlingsproceduren.

Använda uppsamlaren för vått gräs

Försök alltid att klippa gräset när det är torrt om så är möjligt. Vått gräs kan leda till igensättning.

Minska igensättning

Undvik ett igensatt uppsamlingssystem genom att minska hastigheten och klippa gräset med hög klipphöjdsinställning och därefter sänka klippdäcket till normal klipphöjd och upprepa uppsamlingsprocessen.

Tecken på igensättning

Under uppsamlingen blåser ofta en mindre mängd klipp ut framför klippdäcket. Om alltför mycket gräsklipp blåser ut är detta ett tecken på att uppsamlaren är full eller att röret är igensatt.

Uppsamlarknivar

I de flesta fall ger vanliga höglyftsknivar bäst uppsamlingsresultat.

Toro Atomic-kniven rekommenderas för uppsamling av torra löv. Vid torra och dammiga arbetsförhållanden minskar mellanlyfts- och låglyftsknivarna utblås av damm och smuts samtidigt som ett effektivt uppsamlingsluftflöde erhålls.

Kontakta en auktoriserad återförsäljare för att få rätt sorts knivar för olika klippförhållanden.

Körning över trottoarkanter och vid lastning

Lyft alltid däcket till högsta läge när du lastar maskinen på släp eller vid körning uppför/nedför en trottoarkant. Om klippdäcket är inställt på ett lägre läge kan det skadas vid lastning eller körning över en trottoarkant. Om en trottoarkant är högre än 152 mm bör du köra över den i en tvär vinkel med däcket i högsta läge. Var mycket försiktig när du lastar maskinen på ett släp.

Underhåll

Rekommenderat underhåll

UnderhållsintervallUnderhållsförfarande
Efter de första 8 timmarna
  • Kontrollera blåsarremmen.
  • Kontrollera uppsamlaren.
    		•
    Varje användning eller dagligen
  • Rengör huvskärmen.
  • Rengör uppsamlaren.
    		•
    Var 25:e timme
  • Kontrollera blåsarremmen.
    		•
    Var 50:e timme
  • Smörj mellandrevsarmen.
    		•
    Var 100:e timme
  • Kontrollera uppsamlaren.
    		•

    Rengöra huvskärmen

    UnderhållsintervallUnderhållsförfarande
    Varje användning eller dagligen
  • Rengör huvskärmen.
    		•

    Skärmarna måste rengöras före varje användning. Om du klipper vått gräs behöver de rengöras oftare.

    1. Koppla ur kraftuttaget (PTO) och dra åt parkeringsbromsen.

    2. Stäng av motorn, ta ur nyckeln och vänta tills alla rörliga delar har stannat innan du stiger ur förarsätet.

    3. Öppna uppsamlarhuven.

    4. Ta bort skräpet från skärmen.

    5. Stäng uppsamlarhuven.

    Rengöra uppsamlaren och påsarna

    UnderhållsintervallUnderhållsförfarande
    Varje användning eller dagligen
  • Rengör uppsamlaren.
    		•

    Uppsamlaren måste rengöras dagligen.

    1. Tvätta uppsamlarhuvens insida och utsida, påsar, rör och klippdäckets undersida. Använd ett milt fordonstvättmedel för att avlägsna smuts.

    2. Se till att du får bort allt ihopklumpat gräs från alla delar.

    3. Låt samtliga delar torka ordentligt efter rengöring.

    Note: Starta och kör maskinen i en minut för att påskynda torkningen när du har monterat alla delar.

    Kontrollera blåsarremmen

    UnderhållsintervallUnderhållsförfarande
    Efter de första 8 timmarna
  • Kontrollera blåsarremmen.
    		•
    Var 25:e timme
  • Kontrollera blåsarremmen.
    		•

    Kontrollera att remmarna inte är spruckna eller har fransiga kanter, brännmärken eller andra skador. Byt ut skadade remmar.

    Byta ut blåsarremmen på 152 och 183 cm breda maskiner

    1. Koppla ur kraftuttaget, för rörelsereglagen till det NEUTRALA LåSLäGET och dra åt parkeringsbromsen.

    2. Stanna motorn, ta ur nyckeln och vänta tills alla rörliga delar har stannat innan du kliver ur förarsätet.

    3. Dra den fjäderbelastade mellanremskivan bakåt för att minska remspänningen (Figur 42).

    4. Ta bort den befintliga uppsamlarremmen från klippdäcksskivan och sedan från blåsarremskivorna.

    5. Montera den nya remmen runt blåsarremskivorna och klippdäcksskivan (Figur 42).

      g003398

      Figur 42

      1. Mellanremskiva
      2. Klippdäcksskiva
      3. Fjäder
      4. Fjäderplugg
      5. Rem
      6. Blåsarremskiva

    6. Montera fjädern enligt Figur 43.

      g003638

      Figur 43

      1. Fjäderbelastad mellanremskiva
      2. Ände med kort hake
      3. Ände med lång hake

    7. Dra den fjäderbelastade remskivan bakåt och montera remmen på den (Figur 42).

    Byta ut blåsarremmen på 122 och 132 cm breda maskiner

    1. Koppla ur kraftuttaget, för rörelsereglagen till det NEUTRALA LåSLäGET och dra åt parkeringsbromsen.

    2. Stanna motorn, ta ur nyckeln och vänta tills alla rörliga delar har stannat innan du kliver ur förarsätet.

    3. Lossa på remstyrningens skruv (Figur 44).

    4. Ta bort den befintliga blåsarremmen.

    5. Montera den nya remmen runt blåsarremskivan (Figur 44).

    6. Montera remmen mellan den fasta mellanremskivan och remstyrningens skruv.

    7. Dra åt remstyrningens skruv (Figur 44).

      g003454

      Figur 44

      1. Mellanremskiva
      2. Klippdäcksskiva
      3. Fjäder
      4. Fjäderplugg
      5. Rem
      6. Remstyrningens skruv
      7. Fast mellanremskiva
      8. Blåsarremskiva

    8. Montera fjädern enligt Figur 45.

      g003776

      Figur 45

      1. Fjäderbelastad mellanremskiva
      2. Ände med kort hake
      3. Ände med lång hake

    9. Montera remmen på den fjäderbelastade mellanremskivan (Figur 44).

    Kontrollera och justera blåsarens spärr

    Stäng blåsarenheten för att se att spärrarna har justerats korrekt. Lossa eller dra åt skruvarna så att spärrarna håller fast blåsarenheten ordentligt mot klippdäcket, men ändå kan lossas manuellt.

    g003400

    Figur 46

    1. Spärr
    2. Bult
    3. Blåsarenhet

    Smörja mellandrevsarmen

    UnderhållsintervallUnderhållsförfarande
    Var 50:e timme
  • Smörj mellandrevsarmen.
    		•

    Smörj uppsamlarens mellandrevsarm (Figur 47) var 50:e arbetstimme.

    g003455

    Figur 47

    Kontrollera uppsamlaren

    UnderhållsintervallUnderhållsförfarande
    Efter de första 8 timmarna
  • Kontrollera uppsamlaren.
    		•
    Var 100:e timme
  • Kontrollera uppsamlaren.
    		•

    1. Koppla ur kraftuttaget, för rörelsereglagen till det NEUTRALA LåSLäGET och dra åt parkeringsbromsen.

    2. Stanna motorn, ta ur nyckeln och vänta tills alla rörliga delar har stannat innan du kliver ur förarsätet.

    3. Kontrollera det övre och nedre röret, uppsamlarhuven och blåsarenheten. Byt ut dessa delar om de är spruckna eller trasiga.

    4. Kontrollera påsarna, uppsamlarramen och skärmen. Ersätt spruckna eller trasiga delar.

    5. Dra åt alla skruvar och muttrar.

    Kontrollera gräsklipparknivarna

    1. Kontrollera gräsklipparknivarna regelbundet samt om en kniv slår emot någonting.

    2. Om knivarna är slitna eller skadade ska nya knivar monteras. Se maskinens bruksanvisning för fullständigt underhållsförfarande för knivar.

    Montera klipparknivarna

    I de flesta fall ger vanliga höglyftsknivar bäst uppsamlingsresultat.

    Toro Atomic-kniven rekommenderas för uppsamling av torra löv. Vid torra och dammiga arbetsförhållanden minskar mellanlyfts- och låglyftsknivarna utblås av damm och smuts samtidigt som ett effektivt uppsamlingsluftflöde erhålls.

    Kontakta en auktoriserad återförsäljare för att få rätt sorts knivar för olika klippförhållanden.

    Mer information om montering av knivar finns i maskinens bruksanvisning.

    Byta ut gräsriktaren

    Varning

    Om utkastaröppningen inte är täckt kan gräsklipparen slunga ut föremål i riktning mot föraren eller kringstående och därmed orsaka allvarliga skador. Det skulle också kunna medföra kontakt med knivarna.

    • Kör aldrig gräsklipparen utan en täckplåt, mullplåt eller gräsutkastare och gräsuppsamlare.

    • Se till att gräsriktaren är i nedfällt läge.

    1. Ta bort låsmuttern, bulten, fjädern och distansbrickan som håller fast gräsriktaren på tappfästena (Figur 48).

    2. Demontera den skadade eller slitna gräsriktaren.

    3. Sätt distansbrickan och fjädern på gräsriktaren. Placera fjäderns L-formade ände bakom däckkanten.

      Note: Se till att fjäderns L-formade ände sitter bakom däckkanten innan du monterar skruven enligt Figur 48.

    4. Montera bulten och muttern.

    5. Placera fjäderns J-formade ände runt gräsriktaren (Figur 48).

      Important: Det måste gå att sänka ned gräsriktaren i sitt läge. Lyft upp riktaren för att kontrollera att den går ned helt.

      g002519

      Figur 48

      1. Bult
      2. Distansbricka
      3. Låsmutter
      4. Fjäder
      5. Fjäder (monterad)
      6. Gräsriktare
      7. Fjäderns L-formade ände, sätt bakom däckkanten innan du monterar skruven
      8. Fjäderns J-formade ände

    Förvaring

    1. Rengör uppsamlingsredskapet. Se Rengöra uppsamlaren och påsarna.

    2. Undersök om uppsamlaren är skadad. Se Kontrollera uppsamlaren.

    3. Kontrollera att påsarna är tomma och tillräckligt torra.

    4. Kontrollera om remmarna är slitna eller spruckna.

    5. Förvara maskinen i ett rent och torrt utrymme i skydd från direkt solljus. Om du måste förvara maskinen utomhus ska den övertäckas med en vattentät presenning. Detta skyddar plastkomponenterna och förlänger maskinens livslängd.

    Felsökning

    ProblemPossible CauseCorrective Action
    Maskinen vibrerar onormalt.
    1. Kniven/knivarna är böjd(a) eller obalanserad(e).
    2. Knivens fästbult är lös.
    3. Blåsarens remskiva eller remskiveanordning är lös.
    4. Uppsamlarremmen är sliten.
    5. Ett eller flera av blåsarens fläktblad är böjda eller obalanserade.
    1. Montera ny(a) kniv(ar).
    2. Dra åt knivens fästskruv.
    3. Dra åt aktuell remskiva.
    4. Byt ut remmen.
    5. Kontakta en auktoriserad återförsäljare.
    Uppsamlingen fungerar dåligt.
    1. Lågt motorvarvtal.
    2. Uppsamlarhuvens skärm är igensatt.
    3. Uppsamlarremmen är lös.
    4. Blåsaren eller röret är igensatt.
    5. Påsarna är fulla.
    1. Kör alltid uppsamlaren med full gas.
    2. Ta bort skräp, löv och gräsklipp från skärmen.
    3. Byt ut uppsamlarremmen.
    4. Lokalisera och ta bort skräp som blockerar.
    5. Töm påsarna.
    Blåsaren och rören blir ofta igensatta.
    1. Påsarna är överfulla.
    2. Lågt motorvarvtal.
    3. Gräset är för blött.
    4. Gräset är för högt.
    5. Skärmen på huven är igensatt.
    6. Körhastigheten är för hög.
    7. Uppsamlarremmen är sliten.
    1. Töm påsarna oftare.
    2. Kör alltid uppsamlaren med full gas.
    3. Klipp när gräset är torrt.
    4. Klipp inte mer än 51–76 mm eller 1/3 av gräshöjden, beroende på vilket som är lägst.
    5. Ta bort skräp, löv och gräsklipp från skärmen.
    6. Kör långsammare med full gas.
    7. Byt ut remmen.
    Skräp blåser ut.
    1. Påsarna är överfulla.
    2. Körhastigheten är för hög.
    3. Klippdäcket är inte balanserat.
    1. Töm påsarna oftare.
    2. Kör långsammare med full gas.
    3. Se klipparens bruksanvisning för information om hur du balanserar klippdäcket.
    Blåsarimpellern snurrar inte fritt.
    1. Blåsaren är igensatt.
    2. Impellern har inte justerats.
    1. Ta bort skräp, löv och gräsklipp från blåsarimpellern.
    2. Kontakta en auktoriserad återförsäljare.
