Murutraktorid TITAN ZXM4875, ZXM5475 ja ZXM6075

	Mudel 76448	Mudel 76554	Mudel 76660
Laius	122 cm	137 cm	152 cm
Pikkus	208 cm	208 cm	208 cm
Kõrgus	124 cm	124 cm	124 cm
Kaal	358 kg	364 kg	371 kg

Käitamine

Enne kasutamist

Ohutusteave enne kasutamist

Ärge lubage lastel ega koolitamata inimestel masinat kasutada ega hooldada. Kohalikud eeskirjad võivad piirata kasutaja vanust. Omanik vastutab kõigi operaatorite ja mehaanikute väljaõppe eest.
Vaadake üle ala, kus hakkate masinat kasutama, ja eemaldage kõik esemed, mis võivad õhku paiskuda või masina tööd segada.
Hinnake maastikku, et määrata kindlaks seadmed ja tarvikud, mis on vajalikud masina nõuetekohaseks ja ohutuks kasutamiseks.
Ärge sõidutage reisijaid.
Tutvuge seadmete ja juhtelementide ohutu kasutamise ning ohutussiltidega.
Kontrollige, kas operaatori kohaloleku juhtseadised, ohutuslülitid ja kaitsepiirded on kinnitatud ja töötavad korralikult. Ärge kasutage masinat, kui need ei ole töökorras.
Kandke sobivat riietust, sh kaitseprille, pikki pükse, hea libisemiskindlusega jalatseid ja kuulmiskaitset. Kinnitage pikad juuksed ning ärge kandke lotendavaid riideid või rippuvaid ehteid.
Ärge töötage masinaga, kui kõik selle kaitse- ja turvaseadmed, näiteks deflektor ja terve murukoguja, pole paigas ega tööta korralikult. Vajaduse korral vahetage välja kulunud või kahjustatud osad.
Lülitage mootor välja, eemaldage süütevõti ja oodake kõigi liikuvate osade peatumist, enne kui istmelt lahkute. Enne hooldamist, seadistamist, tankimist, puhastamist või hoiustamist oodake, kuni masin jahtub.

Hoiatus

Kokkupuude teraga võib põhjustada tõsiseid vigastusi.

Mootori välja lülitamisel peaks(id) tera(d) seiskuma. Kui see ei ole nii, lõpetage kohe masina kasutamine ning pöörduge volitatud teeninduse poole.
Enne niitma asumist kontrollige masinat veendumaks, et lõikekoostud töötavad korralikult.
Hoidke kõrvalseisjad, esmajoones lapsed ja lemmikloomad töötavast masinast eemal. Kui keegi tuleb lähemale, lülitage masin ja lisatarvik(ud) välja.

Kütuse ohutus

Kütus on äärmiselt kergesti süttiv ja väga plahvatusohtlik. Kütusest põhjustatud tulekahju või plahvatus võib põletada teid ja teisi ning kahjustada vara.
- Et vältida kütuse süttimist staatilisest elektrist, asetage kanister ja/või masin enne paagi täitmist otse maapinnale, mitte sõidukisse või esemele.
- Täitke kütusepaaki õues tasasel maal, vabas õhus ja siis, kui mootor on külm. Pühkige möödavalatud kütus ära.
- Ärge käsitsege kütust, kui suitsetate, või lahtise leegi ja sädemete läheduses.
- Ärge eemaldage kütusepaagi korki ega lisage kütusepaaki kütust, kui mootor töötab või on kuum.
- Kui olete kütust mööda kallanud, ärge proovige mootorit käivitada. Vältige süüteallika tekitamist, kuni kütuseaurud on hajunud.
- Hoidke kütust heakskiidetud mahutis ja lastele kättesaamatus kohas.
Ärge paaki üle täitke. Vahetage kütusepaagi kork välja ning sulgege see kindlalt.
Teatud tingimustes võib kütuse lisamisel staatiline elekter põhjustada sädemeid, mis võivad kütuseaurud süüdata.
Ärge täitke kanistreid sõidukis, veokis ega plastvooderdisega haagises. Enne kanistrite täitmist asetage need alati maapinnale ja enda sõidukist eemale.
Võtke varustus veokist või haagiselt maha ja lisage kütus maapinnal. Kui see pole võimalik, lisage kütus pigem kanistrist valades kui kütusepumpa kasutades.
Hoidke kütusepumpa kütusepaagi serva või kanistri avause vastas terve kütuse lisamise aja. Ärge kasutage kütusepumba lukustussüsteemi.
Kütus on allaneelamisel ohtlik või surmav. Pikaajaline kokkupuude aurudega võib põhjustada raskeid vigastusi ja haigusi.
- Vältige aurude pikaajalist sissehingamist.
- Hoidke käed ja nägu otsakust ja kütusepaagi avast eemal.
- Vältige kütuse sattumist silma ja nahale.
Kõrvaldage kogu mahasattunud kütus.
Ärge hoiustage masinat ega kütuseanumat kohas, kus esineb lahtist leeki, sädemeid või süüteleeki, näiteks veeboileril või muul seadmel.
Ärge kasutage masinat, kui heitgaasisüsteem pole paigaldatud või ei tööta korralikult.

Kütus

Kütuse spetsifikatsioon

Maht	19 l
Tüüp	Pliivaba bensiin
Minimaalne oktaanarv	87 (USA) või 91 (uurimismeetodil määratud oktaanarv; väljaspool USA-d)
Etanool	Mitte rohkem kui 10 % mahuprotsenti
Metanool	Puudub
MTBE (metüül-tert-butüüleeter)	Vähem kui 15 % mahuprotsenti
Õli	Ärge lisage kütusele

Kasutage ainult puhast, värsket (mitte üle 30 päeva vana), usaldusväärsest allikast pärit kütust.

Tähtis

Käivitumisprobleemide vähendamiseks lisage värskele kütusele stabilisaatorit / omaduste parandajat vastavalt kütuse stabilisaatori / omaduste parandaja tootja juhistele.

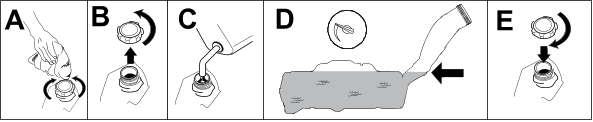

Kütusepaagi täitmine

Parkige masin tasasele pinnasele.

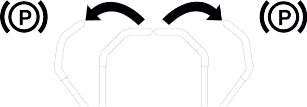

Liigutage liikumisregulaatori kange suunaga väljapoole asendisse parkimine.
Lülitage mootor välja ja eemaldage võti.
Puhastage kütusepaagi korgi ümbrus ja täitke kütusepaak.

Tähtis

Täitke kütusepaak täitekaela alumise otsani. Ärge täitke kütusepaaki ääreni.

G453272

Igapäevane hooldus

Tehke iga päev enne masina käivitamist igapäevased kasutuseelsed kontrolltoimingud, mis on loetletud jaotises Hooldusgraafik.

Sissetöötamisaeg

Uutel mootoritel läheb täieliku jõudluse saavutamiseks aega. Uutel niiduki korpustel ja veosüsteemidel on rohkem hõõrdumist, nii et mootoril on suurem koormus. Andke uuele masinale täieliku jõudluseni jõudmiseks 40 kuni 50 tundi.

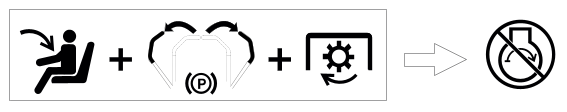

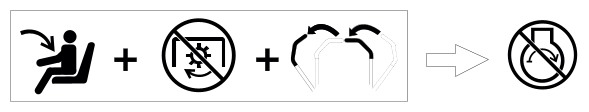

Turvablokeeringu süsteem

Turvalukustuse süsteem on loodud mootori käivitumist takistama; välja arvatud juhul, kui:

terade juhtlüliti (PTO) on välja lülitatud;
juhthoovad on seisuasendis.

Turvalukustuse süsteem seiskab mootori ka siis, kui juhthoovad pole seisuasendis ja te tõusete istmelt.

Hoiatus

Kui turvalukustuse lülitid on lahutatud või kahjustatud, võib masin ootamatult tööle hakata ja kehavigastusi tekitada.

Äge lukustuse lüliteid muutke.
Kontrollige lukustuse lülitite toimimist iga päev ja vahetage kõik kahjustatud lülitid enne masina kasutamist välja.

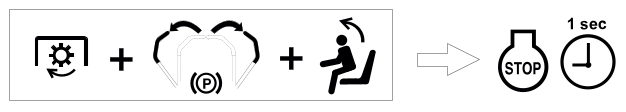

Turvalukustuse süsteemi testimine

Kontrollige turvalukustuse süsteemi iga kord enne masina kasutamist. Kui turvalukustuse süsteem ei tööta allpool kirjeldatud viisil, laske see volitatud hooldusfirmal kohe remontida.

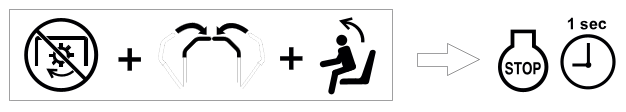

Istuge istmele, liigutage juhthoovad seisuasendisse ning terade juhtlüliti asendisse „On“. Proovige mootorit käivitada; mootor ei tohiks väntvõlli kasutada.

G511504
Istuge istmele ja liigutage terade juhtlüliti asendisse „Välja lülitatud“. Liigutage üks juhthoob keskele, lukustamata asendisse. Proovige mootorit käivitada; mootor ei tohiks väntvõlli kasutada. Korrake sama teise juhthoovaga.

G511505
Istuge istmele, liigutage terade juhtlüliti asendisse „Off“ ning juhthoovad seisuasendisse. Käivitage mootor. Kui mootor töötab, lülitage sisse terade juhtlüliti ja tõuske kergelt istmelt üles; mootor peaks seiskuma ühe sekundi jooksul.

G511506
Istuge istmele, liigutage terade juhtlüliti asendisse „Off“ ning juhthoovad seisuasendisse. Käivitage mootor. Kui mootor töötab, liigutage juhthoovad keskele, lukustamata asendisse, ja tõuske kergelt istmelt; mootor peaks seiskuma ühe sekundi jooksul.

G511507

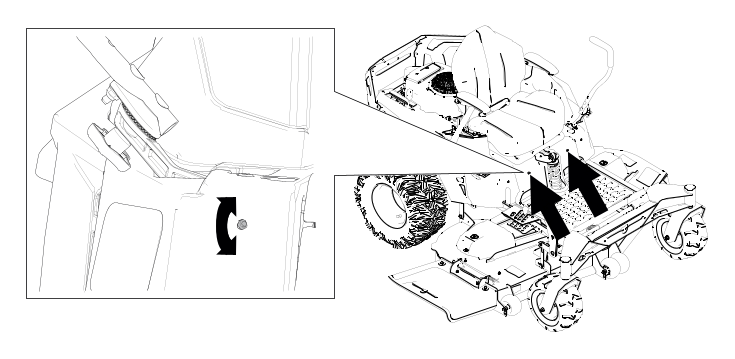

Istme asendi muutmine

G451798

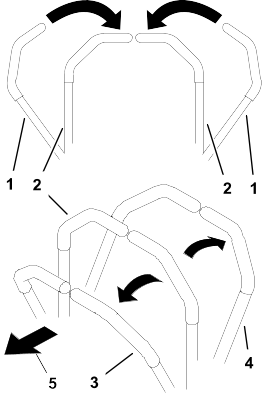

Juhthoova kõrguse reguleerimine

Juhthoobade mugavaks käsitsemiseks seadke need kõrgemale või madalamale.

G450938

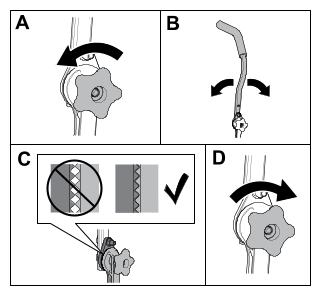

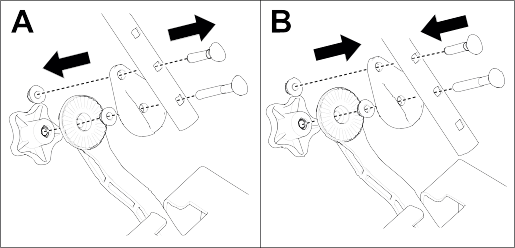

Juhthoova kalde reguleerimine

Parkige masin tasasele maale, lülitage terade juhtlüliti välja ja liigutage juhthoovad väljapoole seisuasendisse.
Seisake mootor, eemaldage võti ja oodake enne reguleerimise alustamist, kuni kõik liikuvad osad on peatunud.

G530624

Vabastage nupp .
Pöörake juhthooba ette- ja tahapoole .
Veenduge, et hambad on täielikult oma kohal ja keerake nupp kinni .
Liigutage hooba mitu korda läbi kogu liikumisulatuse veendumaks, et hoob on õigesti reguleeritud ja kindlalt kinnitatud.
Korrake reguleerimist teise juhthoova puhul; veenduge, et hoovad on neutraalasendis ühtlaselt paigas.

Külgväljaviskele seadistamine

Külgväljaviske seadistamine 122 cm niiduki korpuse jaoks

Pange kinnitused samadesse korpuse aukudesse, kust need enne ära võtsite. See kindlustab, et niiduki korpuse käsitsemisel ei ole jäänud ühtegi lahtist avaust.

Hoiatus

Lahtistest avaustest võib prahti välja lennata ning tõsiseid vigastusi põhjustada.

Ärge kunagi kasutage masinat, kui kõik korpuse augud pole suletud.
Kui olete multšimisvaheseina eemaldanud, paigaldage aukudesse kinnitused.

Parkige masin tasasele maale, lülitage terade juhtlüliti välja ja liigutage juhthoovad väljapoole seisuasendisse.
Lülitage mootor välja, eemaldage süütevõti ja oodake kõigi liikuvate osade peatumist, enne kui töötamiskohast lahkute.
Eemaldage niiduki korpus; vt Niiduki korpuse eemaldamine.

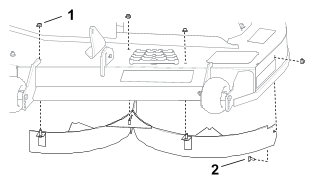

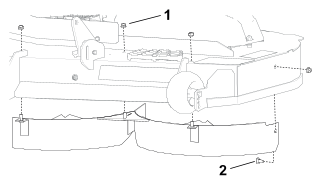

Võtke näidatu kohaselt ära vasakpoolne vahesein, hoidke mutrid alles.
G482536
1. Mutter – 5/16" (3)
2. Ümarpeapolt – 5/16 × ¾"
Kasutage lahtiste osade kotist 3 säilitatud mutrit ja 3 polti, et sulgeda lahtised augud, et vältida prahi väljapaiskumist.

Märkus: Paigaldage kinnitused nii, et mutrid jäävad väljaspoole korpust.
Eemaldage paremat vaheseina ja vaheseina kaitsepiiret niiduki korpuse parempoolse külje küljes hoidvad kinnitused, hoidke alles mutrid ja 1 ümarpeapolt.
Märkus: Selguse huvides ei ole deflektorit kujutatud.
G482537
1. Mutter – 5/16" (2)
2. Ümarpeapolt – 5/16 × ¾" (2)
3. Neljakandiline ava
Eemaldage näidatu kohaselt parempoolne vahesein, hoidke mutrid alles.
G453334
1. Mutter – 5/16" (2)
Paigaldage alleshoitud ümarpeapolt ja alleshoitud mutter Step näidatud avasse.
Kasutage lahtiste osade kotis alleshoitud 3 mutrit ja 3 polti, et sulgeda ülejäänud lahtised avad.

Märkus: Paigaldage kinnitused nii, et mutrid jäävad väljaspoole korpust.
Leidke lahtiste osade kotist väljaviske vahesein.
Eemaldage olemasolevad kinnitused, nagu näidatud, ja kasutage neid lõigatud vaheseina paigaldamiseks.
G453337
1. Olemasolev ümarpeapolt – 5/16 × 1" (2)
2. Olemasolev mutter – 5/16" (2)
Paigaldage niiduki korpus; vt jaotist Niiduki korpuse paigaldamine.

Külgväljaviske seadistamine 137 cm niiduki korpuse jaoks

Pange kinnitused samadesse korpuse aukudesse, kust need enne ära võtsite. See kindlustab, et niiduki korpuse käsitsemisel ei ole jäänud ühtegi lahtist avaust.

Hoiatus

Lahtistest avaustest võib prahti välja lennata ning tõsiseid vigastusi põhjustada.

Ärge kunagi kasutage masinat, kui kõik korpuse augud pole suletud.
Kui olete multšimisvaheseina eemaldanud, paigaldage aukudesse kinnitused.

Parkige masin tasasele maale, lülitage terade juhtlüliti välja ja liigutage juhthoovad väljapoole seisuasendisse.
Lülitage mootor välja, eemaldage süütevõti ja oodake kõigi liikuvate osade peatumist, enne kui töötamiskohast lahkute.
Eemaldage niiduki korpus; vt Niiduki korpuse eemaldamine.

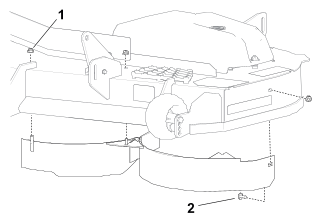

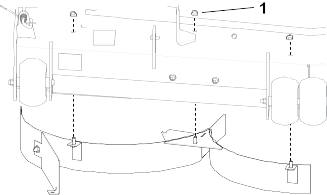

Võtke näidatu kohaselt ära vasakpoolne vahesein, hoidke mutrid alles.
G483204
1. Mutter – 5/16" (4)
2. Ümarpeapolt – 5/16 × ¾"
Kasutage lahtiste osade kotist 4 alleshoitud mutrit ja 4 polti, et sulgeda lahtised avad ja vältida prahi väljapaiskumist.

Märkus: Paigaldage kinnitused nii, et mutrid jäävad väljaspoole korpust.
Eemaldage vaheseina kaitse, nagu on näidatud.
G453358
1. Mutter – 5/16" (2)
2. Ümarpeapolt – 5/16 × ¾" (2)
Paigaldage vaheseina kinnitused tühjadesse aukudesse.
Eemaldage paremat vaheseina niiduki korpuse parempoolse külje küljes hoidvad kinnitused, hoidke mutrid alles.
Märkus: Selguse huvides ei ole deflektorit kujutatud.
G453362
1. Mutter – 5/16" (2)
2. Ümarpeapolt – 5/16 × ¾" (2)
Eemaldage näidatu kohaselt parempoolne vahesein, hoidke mutrid alles.
G453361
1. Mutter – 5/16" (2)
Kasutage lahtiste osade kotist 4 alleshoitud mutrit ja 4 polti, et sulgeda lahtised avad.

Märkus: Paigaldage kinnitused nii, et mutrid jäävad väljaspoole korpust.
Leidke lahtiste osade kotist väljaviske vahesein.
Eemaldage näidatud olemasolevad kinnitused ja kasutage neid väljaviske vaheseina paigaldamiseks.
G453359
1. Olemasolev ümarpeapolt – 5/16 × 1" (2)
2. Olemasolev mutter – 5/16" (2)
Paigaldage niiduki korpus; vt jaotist Niiduki korpuse paigaldamine.

Külgväljaviske seadistamine 152 cm niiduki korpuse jaoks

Pange kinnitused samadesse korpuse aukudesse, kust need enne ära võtsite. See kindlustab, et niiduki korpuse käsitsemisel ei ole jäänud ühtegi lahtist avaust.

Hoiatus

Lahtistest avaustest võib prahti välja lennata ning tõsiseid vigastusi põhjustada.

Ärge kunagi kasutage masinat, kui kõik korpuse augud pole suletud.
Kui olete multšimisvaheseina eemaldanud, paigaldage aukudesse kinnitused.

Parkige masin tasasele maale, lülitage terade juhtlüliti välja ja liigutage juhthoovad väljapoole seisuasendisse.
Lülitage mootor välja, eemaldage süütevõti ja oodake kõigi liikuvate osade peatumist, enne kui töötamiskohast lahkute.
Eemaldage niiduki korpus; vt Niiduki korpuse eemaldamine.
Võtke näidatu kohaselt ära vasakpoolne vahesein, hoidke mutrid alles.
G483240
1. Mutter – 5/16" (3)
2. Ümarpeapolt – 5/16 × ¾" (1)
Kasutage lahtiste osade kotist 4 alleshoitud mutrit ja 4 polti, et sulgeda lahtised avad ja vältida prahi väljapaiskumist.

Märkus: Paigaldage kinnitused nii, et mutrid jäävad väljaspoole korpust.

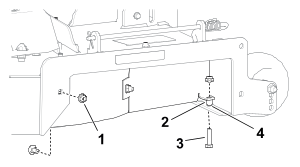

Eemaldage paremat vaheseina ja vaheseina kaitsepiiret niiduki korpuse parempoolse külje küljes hoidvad kinnitused, hoidke alles mutrid ja 1 ümarpeapolt.
Märkus: Selguse huvides ei ole deflektorit kujutatud.
G483241
1. Mutter – 5/16" (2)
2. Vahepuks
3. Ümarpeapolt – 5/16 × ¾" (2)
4. Neljakandiline ava

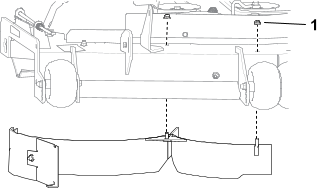

Eemaldage näidatu kohaselt parempoolne vahesein, hoidke mutrid alles.
G454148
1. Mutter – 5/16" (3)
Paigaldage alleshoitud ümarpeapolt ja alleshoitud mutter Step näidatud avasse.
Kasutage lahtiste osade kotis alleshoitud 4 mutrit ja 4 polti, et sulgeda ülejäänud lahtised avad.

Märkus: Paigaldage kinnitused nii, et mutrid jäävad väljaspoole korpust.
Leidke lahtiste osade kotist väljaviske vahesein.
Eemaldage olemasolevad kinnitused, nagu näidatud, ja kasutage neid lõigatud vaheseina paigaldamiseks.
G454146
1. Olemasolev ümarpeapolt – 5/16 × 1" (2)
2. Olemasolev mutter – 5/16" (2)
Paigaldage niiduki korpus; vt jaotist Niiduki korpuse paigaldamine.

Kasutamise ajal

Ohutusteave kasutamise ajal

Kasutaja/operaator võib ära hoida õnnetusi ja vastutab nende eest, mis võivad tekitada kehavigastusi või põhjustada varakahju.
Olge võimalikult tähelepanelik masina töötamise ajal. Ärge tegelege tegevustega, mis juhivad tähelepanu kõrvale; vastasel korral võivad tekkida vigastused või varaline kahju.
Ärge kasutage masinat haigena, väsinuna või alkoholi ja ravimite mõju all.
Ärge töötage masinaga, kui kõik selle kaitse- ja turvaseadmed, näiteks deflektor ja terve murukoguja, pole paigas ega tööta korralikult. Vajaduse korral asendage kulunud või kahjustunud osad Toro originaalosadega.
Mootori töötavad osad, esmajoones summuti, võib muutuda väga kuumaks. Kokkupuude võib põhjustada tõsiseid põletushaavu ning praht, nagu lehed, muru, võsa jne, võib põlema minna. Hoidke mootori ala prahist, õlist ja määrdeainest puhas.
Käitage mootorit ainult hästiventileeritud kohtades. Heitgaas sisaldab vingugaasi, mille sissehingamine on surmav.
Kasutage masinat ainult hea nähtavuse ja sobivate ilmastikutingimuste korral. Ärge kasutage masinat, kui esineb äikeseoht.
Mootorit käivitades hoidke jalad teradest kaugel eemal.
Hoidke käed ja jalad liikuvatest osadest eemale. Hoiduge väljaviskeavast eemale.
Hoidke eemale aukudest, vagudest, muhkudest, kividest ja muudest ohtudest. Olge nähtavust piiravatele pimenurkadele, põõsastele, puudele, kõrgele murule või muudele objektidele lähenedes ettevaatlik.
Ärge niitke ülestõstetud, eemaldatud või muudetud väljaviskedeflektoriga, välja arvatud juhul, kui muru kogumissüsteem või multšimiskomplekt on paigas ja töötab nõuetekohaselt.
Ärge niitke tagurpidi käigul, kui see just möödapääsmatu pole. Enne tagurdamist vaadake alati enda taha ja alla.
Peatage terad, kui te ei niida. Ületades pindu, millel ei kasva muru, ja transportides niidukit niidetavale alale ja sealt ära, aeglustage kiirust ja olge ettevaatlik.
Olge teadlik niiduki väljastussuunast ja suunake väljastus teistest eemale. Vältige materjali väljastamist vastu seina või takistust, kuna materjal võib teie suunas tagasi põrgata.
Kui masin läheb mis tahes eseme vastu või hakkab vibreerima, lülitage mootor kohe välja, eemaldage süütevõti ja oodake, kuni kõik liikuvad osad seiskuvad, enne kui hakkate masinat võimalike kahjustuste suhtes kontrollima. Enne tööde jätkamist tehke kõik vajalikud parandustööd.
Vähendage kiirust masinaga pööramisel ning olge tänavate ja kõnniteede ületamisel ettevaatlik. Andke alati teed.
Ärge jätke töötavat masinat valveta.
Enne juhikohalt lahkumist tehke järgmist.
- Parkige masin tasasele pinnasele.
- Seisake mootor ja laske tarvikud alla.
- Rakendage seisupidur.
- Lülitage mootor välja ja eemaldage võti.
- Oodake, kuni kõik liikuvad osad peatuvad.
Laste sõidutamine masinal on keelatud.on kee
Ärge lapsi sõidutage; isegi mitte seisatud teradega. Lapsed võivad kas maha kukkuda ja raskelt viga saada või masina ohutut töötamist segada. Lapsed, keda on varasemalt sõidutatud, võivad veel üheks sõiduks ootamatult tööalasse ilmuda ja te võite neist masinaga üle sõita või üle tagurdada.
Masin ja niitmine meelitavad sageli lapsi ligi. Ärge kunagi eeldage, et lapsed püsivad seal, kus te neid viimati nägite.
Hoidke lapsed niitmisalast eemale ja teise vastutava täiskasvanu, mitte masina operaatori, tähelepaneliku hoole all.
Juhul kui tööpiirkonda satuvad lapsed, olge valvas ja lülitage masin välja.
Enne tagurdamist või suuna muutmist vaadake laste märkamiseks enda taha, alla ja külgedele.
Ärge kasutage masinat koorma vedamiseks, kui sel pole konksu paigaldatud. Kasutage koorma vedamiseks alati konksu.
Kasutage The Toro® Company poolt heakskiidetud tarvikuid ja lisaseadmeid.

Ohutusteave kallakutel töötades

Kallakud on ühed peamised juhitavuse kaotamise ja ümbermineku põhjused, mis võivad tekitada raskeid või eluohtlikke vigastusi. Operaator vastutab seadme ohutu kasutamise eest kallakutel. Masina kasutamisel mis tahes kallakul tuleb olla äärmiselt ettevaatlik. Enne masina kallakul kasutamist tehke järgmist:
- Vaadake läbi juhendis ja masinal olevad kallakuga seotud juhised ning mõistke neid.

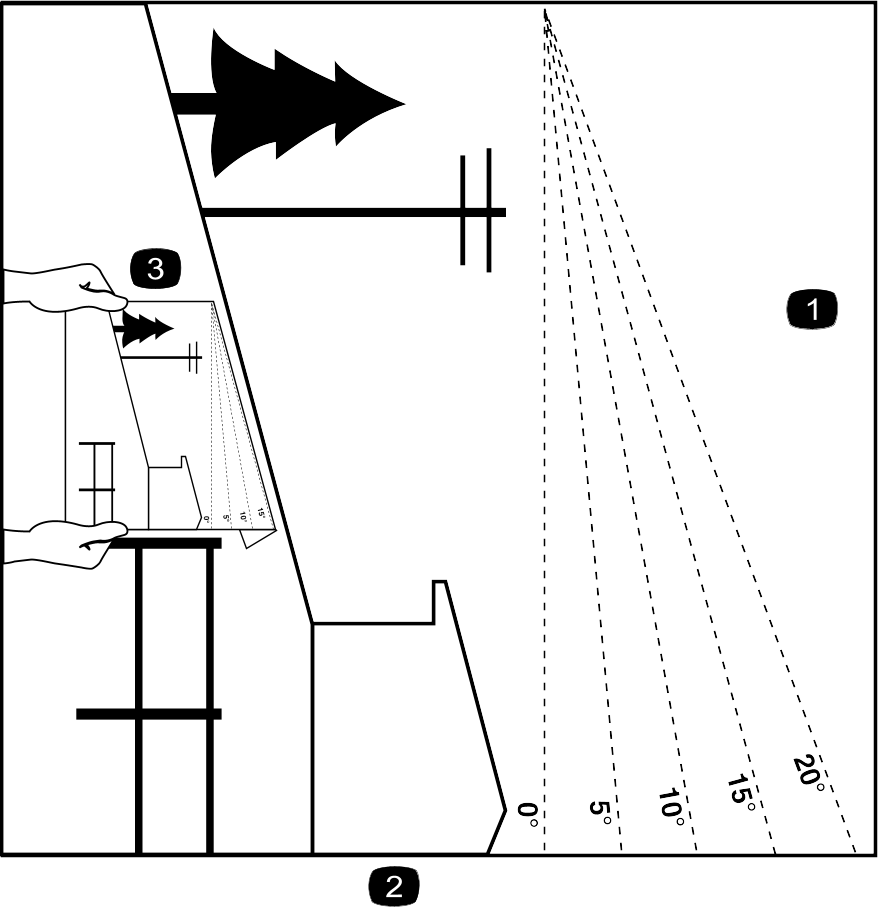

- Kasutage kaldenurga näidikut, et määrata kindlaks tööala kallaku ligikaudne nurk.
- Ärge kunagi kasutage masinat kallakutel, mis on suuremad kui 15°.
- Hinnake kohapealseid tingimusi, et teha kindlaks, kas kallak on masinaga töötamiseks ohutu. Lähtuge hindamise käigus mõistlikkusest ja heast otsustusvõimest. Maastiku muutused, näiteks niiskus, võivad kiiresti mõjutada masina tööd kallakul.
Tuvastage kallaku põhjas leiduda võivad ohud. Ärge kasutage masinat laskumiste, kraavide, vallide, vee või muude ohtude läheduses. Kui ratas läheb üle serva või kui serv kokku vajub, võib masin ootamatult ümber minna. Hoidke ohutut kaugust (kahekordne masina laius) masina ja mis tahes ohu vahel. Neis kohtades muru niitmiseks kasutage lükatavat masinat või käsitrimmerit.
G229111s
1. Ohutu ala – kasutage niidukit siin juhul, kui kallak on alla 15° või tasapinnaline.
2. Ohuala – kallakutel, mis on suuremad kui 15°, ning laskumiste ja vee läheduses lükatavat muruniidukit ja/või trimmerit.
3. Vesi
4. W = masina laius
5. Hoidke ohutut kaugust (kahekordne masina laius) masina ja mis tahes ohu vahel.
Vältige masina käivitamist, seiskamist või pööramist kallakutel. Vältige kiiruse või suuna ootamatut muutmist; pöörake aeglaselt ja järk-järgult.
Ärge kasutage masinat mingil juhul olukordades, kus veojõud, juhtimine või stabiilsus on kahtluse all. Olge teadlik sellest, et masinaga töötamine märjal murul, kallakuga risti või allamäge suunal võib tuua kaasa masina veojõu kadumise. Veorataste veojõu kadumise tulemuseks võib olla libisemine ja pidurdamise ning juhtimise kadumine. Masin võib libiseda isegi siis, kui veorattad on seiskunud.
Eemaldage või märgistage takistused, näiteks kraavid, augud, rööpad, konarused, kivid või muud varjatud ohud. Kõrge rohu sees võivad olla peidus takistused. Masin võib ebaühtlasel maastikul ümber kukkuda.
Olge tarvikute või lisaseadiste, näiteks murukogumissüsteem, kasutamisel äärmiselt ettevaatlik. Need võivad mõjutada masina stabiilsust ja juhitavust. Kasutage vastukaale juhiste kohaselt.
Kallakutel töötades hoidke korpus võimaluse korral maapinnani alla lastuna. Korpuse tõstmine kallakutel töötamise ajal võib tuua kaasa masina ebastabiilseks muutumise.

Koorma vedamise ohutus

Kinnitage koorem alati konksu külge.
Ärge kasutage masinat koorma vedamiseks, kui sel pole konksu paigaldatud.
Ärge ületage maksimaalset pukseerimismassi.
Ärge laske lapsi ega teisi koorma lähedusse.
Kallakutel võib raske koorem põhjustada veojõu kaotust ning suurendada ümbermineku ja juhitavuse kaotamise riski. Vähendage koorma massi ja sõitke aeglasemalt.
Raske koorem võib pikendada pidurdusteekonda. Sõitke aeglaselt ja kasutage peatumiseks pikemat teekonda.
Tehke laugeid pöördeid, et koorem masinat ei puudutaks.

Juhiistmele asumine

Juhiistmele minekuks kasutage niiduki korpusel olevat astmelauda.

G453429

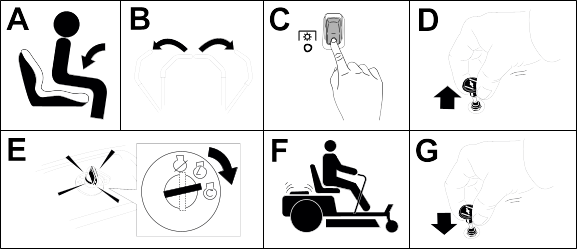

Mootori käivitamine

Käivitage mootor nagu näidatud.

Märkus: Soe või kuum mootor ei vaja õhuklapi kasutust.

Tähtis

Ärge hoidke starterit all kauem kui 5 sekundit korraga, muidu võib starteri mootor kahjustuda. Kui mootor ei käivitu, oodake 15 sekundit enne, kui uuesti starterit kasutate.

G451068

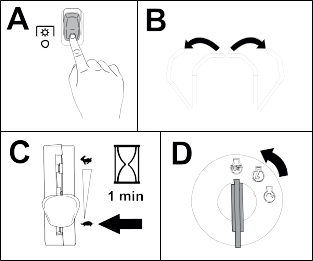

Mootori väljalülitamine

G451067

Terade vabastamiseks liigutage terade juhtlüliti asendisse „Välja lülitatud“.
Liigutage liikumisregulaatori kange suunaga väljapoole asendisse parkimine.

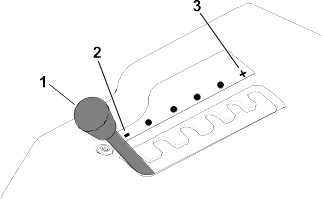

Seadke gaasihoob asendisse Aeglane ja laske mootoril töötada 1 minut tühikäigul.
Keerake süütelukk asendisse „Välja lülitatud“ ja eemaldage süütevõti.

Ettevaatust

Lapsed või kõrvalised isikud võivad saada vigastada, kui nad liigutavad või proovivad kasutada järelevalveta masinat.

Kui jätate masina järelevalveta, eemaldage alati süütevõti ja rakendage seisupidur.

Masinaga sõitmine

Ettevaatust

Kui üks hoob on teisest liiga palju ees, hakkab masin väga kiiresti pöörlema. Selle tulemusena võite kaotada kontrolli masina üle, mille tagajärjel võite saada vigastusi ja kahjustada masinat.

Enne järskude pöörete tegemist aeglustage masinat.

Sõidurattad keerlevad üksteisest sõltumatult, mõlemal teljel on oma mootor. Ühe rattaga on võimalik tagurdada ja samal ajal teisega edasi sõita, mille tulemusena hakkab masin pöörlema. See parandab masina manööverdusvõimet, aga selline liikumine nõuab harjumist.

Liigutage juhthoovad alla, keskele, lukustamata asendisse.
G426843s
1. Juhthoob – seisuasend
2. Keskel, lukustamata asend
3. Edasikäigu asend
4. Tagasikäigu asend
5. Masina esiosa

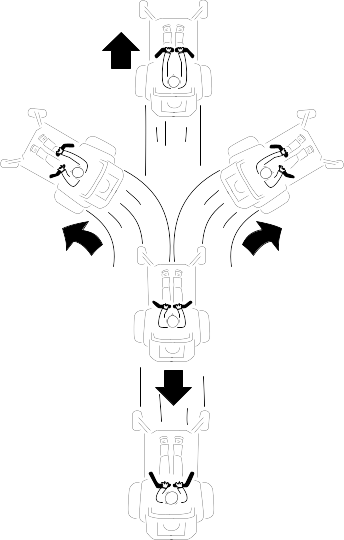

G397314s

Lükake juhthoobasid aeglaselt ette või taha. Pööramiseks lükake üks hoob teisest kaugemale.

Märkus: Mida kaugemale te juhthoobasid lükkate, seda kiiremini masin selles suunas liigub.
Peatumiseks tõmmake juhthoovad asendisse „Neutral“ tagasi.

Terade juhtlüliti (PTO) kasutamine

Hädaoht

Niiduki korpuse all olevad pöörlevad terad on ohtlikud. Kokkupuude teradega põhjustab raskete vigastuste või surmaga lõppeva õnnetuse.

Ärge pange käsi ega jalgu niiduki või niiduki korpuse alla, kui terad on sisse lülitatud.

Hädaoht

Kui väljalaskeava on katmata, on oht, et õhku paiskuda võivad objektid tabavad teid või kõrvalseisjaid. Samuti võib toimuda kokkupuude teraga. Õhku paiskuda võivad objektid või kokkupuude teradega põhjustab raskete vigastuste või surmaga lõppeva õnnetuse.

Ärge kasutage niidukit ülestõstetud, eemaldatud või muudetud väljaviskedeflektoriga, välja arvatud juhul, kui muru kogumissüsteem või multšimiskomplekt on paigas ja töötab nõuetekohaselt.

Liigutage gaasihoob asendisse „Fast“.

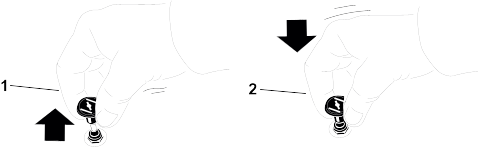

Lülitage tera reguleerija sisse.

G450387
Niitke vastavalt soovile.
Lülitage tera reguleerija välja.

G450388

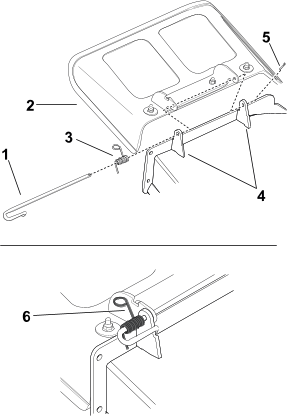

Külgväljavise

Hingedega väljaviskedeflektor heidab niidetud muru küljele ja maapinna poole.

Hädaoht

Paigaldamata väljaviskedeflektori, katte või murukoguja koostuta võite nii teie kui ka kõrvalseisjad kokku puutuda teradega ja pihta saada eemale paiskuva prahiga. Kokkupuude pöörleva(te) lõiketera(de) või paiskuva prahiga võib põhjustada vigastusi või surma.

Ärge eemaldage masinalt väljaviskedeflektorit, kuna see suunab materjali alla pinnasele. Kahjustatud väljaviskedeflektor tuleb kohe välja vahetada.
Ärge mitte kunagi pange käsi ega jalgu niiduki alla.
Ärge püüdke väjalaskeala või niiduki terasid puhastada enne, kui juhtlüliti (PTO) on välja lülitatud. Keerake võti asendisse Väljas ja eemaldage võti.

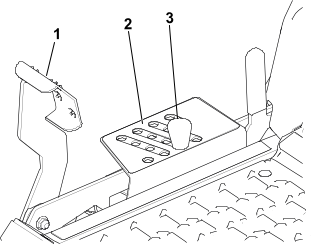

Lõikekõrguse reguleerimine

Lõikekõrgust saab reguleerida 6,4-millimeetrise sammuga vahemikus 38 mm kuni 127 mm.

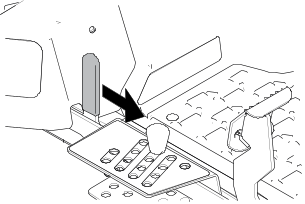

G455680

Vajutage korpuse tõstmise jalgpedaali , et niiduki korpust tõsta.
Eemaldage tihvt lõikekõrguse pesast.
Sisestage tihvt avasse, mis vastab soovitud lõikekõrgusele .
Laske korpus ettevaatlikult madalamale kuniks hoob puudutab tihvti.

Transpordiluku kasutamine

G456097

Lükake korpuse tõstmise pedaal täielikult ette, et lukustada niiduki korpus asendisse transport.
Vajutage korpuse tõstmise pedaal maksimaalselt ette ja lükake transpordiluku hoob ette luku vabastamise asendisse. Seejärel langetage korpus aeglaselt soovitud lõikekõrgusele.

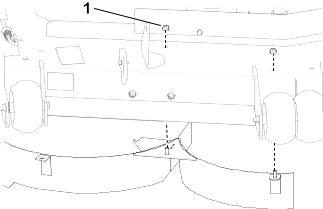

Lõikekorpuse rataste reguleerimine

Kui reguleerite lõikekõrgust, tuleb reguleerida ka lõikekorpuse rattaid.

Parkige masin tasasele maale, lülitage terade juhtlüliti välja ja liigutage juhthoovad väljapoole seisuasendisse.
Lülitage mootor välja, eemaldage süütevõti ja oodake kõigi liikuvate osade peatumist, enne kui töötamiskohast lahkute.
Seadke lõikekorpuse rattad nii, et need vastaksid kõige lähemale lõikekõrgusele.

Märkus: Reguleerige lõikekorpuse rattad nii, et rattad ei puuduks tavalisel tasasel pinnal maad.

G454155

Kasutamisnõuanded

Maksimeerige õhuringlust

Parima niitmise ja maksimaalse õhuringluse jaoks hoidke mootorit asendis „Fast“. Õhkringlus on muru lõikamiseks vajalik, nii et ärge seadke lõikekõrgust nii madalaks, et niiduki korpus oleks täielikult niitmata muru sees. Püüdke hoida üht niiduki korpuse külge niitmata murust eemal, et niiduk saaks õhku juurde.

Vältige liiga madalalt lõikamist

Ebatasasel pinnasel niites suurendage veidi tavalist lõikekõrgust, et vältida liiga madalalt niitmist. Ent üldiselt on kõige parem kasutada varasemalt kasutatud lõikekõrgust. Kui muru on kõrgem kui 15 cm, on soovitatav niita kaks korda, et tagada niitmise vastuvõetav kvaliteet.

Lõigake rohuliblest kolmandik

Lõigake korraga umbes kolmandik rohulible pikkusest. Sellest rohkema niitmine pole soovitatav, välja arvatud juhul, kui muru on hõre või kui on hilissügis, mil muru aeglasemalt kasvab.

Vaheldage lõikesuunda

Selleks et hoida muru püstiselt kasvavana, vaheldage lõikesuunda. See aitab ka lõigatud muru hajutada ja seeläbi lagundamist ning väetamist parandada.

Niitmise sagedus

Erinevatel aastaaegadel kasvab muru erineva kiirusega. Sama lõikekõrguse säilitamiseks niitke muru varakevadel sagedamini. Kui muru kasvamise kiirus suve keskpaigas aeglustub, niitke harvemini. Kui te ei saa pikema aja jooksul muru niita, niitke muru esmalt suurema lõikekõrgusega ja seejärel kaks päeva hiljem uuesti väiksema kõrgusega.

Niitke aeglasemal kiirusel

Teatud oludes võib väiksem kiirus niitmistulemust parandada.

Vältige muruklompide teket

Kui peate edasisuunas liikumise niitmise ajal peatama, võivad teie murule suured murutükid kukkuda. Selle vältimiseks liikuge töötavate lõiketeradega eelnevalt lõigatud alale või peatage lõiketerad edasisuunas liikumise pealt.

Hoidke niiduki korpuse alumine külg puhas

Puhastage niiduki korpuse alumine külg pärast igat kasutamist lõigatud murust ja mustusest. Rohu ja mustuse kogunemine vähendab lõpuks lõikekvaliteeti.

Terade hooldamine

Hoidke tera(d) kogu niitmishooaja jooksul teravana, kuna terav tera lõikab puhtalt ilma rohuliblesid rebimata või hakkimata. Rebimine ja hakkimine muudavad muru servast pruuniks ning see aeglustab kasvu ja suurendab haiguste esinemise võimalust. Kontrollige niiduki terasid pärast igat kasutamist teravuse ja igasuguse kulumise osas. Viilige maha kõik täkked ja teritage terasid vastavalt vajadusele. Kui tera on kahjustunud või kulunud, vahetage tera.

Pärast kasutamist

Ohutusteave pärast kasutamist

Parkige masin tasasele pinnale, vabastage ajamid, rakendage seisupidur, lülitage mootor välja, eemaldage süütevõti ja oodake kõigi liikuvate osade peatumist, enne kui töötamiskohast lahkute.
Enne hooldamist, seadistamist, tankimist, puhastamist või hoiustamist oodake, kuni masin jahtub.
Puhastage niiduki korpus, summuti, juhthoovad, murukoguja ja mootoriala murust, lehtedest, liigsest määrdeainest ja õlist ning muust prahist, et vältida võimaliku tulekahju tekkimise ohtu.
Enne masina hoiustamist või transportimist sulgege kütuse sulgurventiil (kui on varustatud).
Masina laadimisel haagisele või veokile kasutage täislaiuses kaldteed.
Kinnitage masin tugevalt rihmade, kettide, kaabli või trosside abil. Nii eesmised kui tagumised rihmad peavad olema suunatud masinast allapoole ja väljapoole.

Masina puhastamine

Puhastage masin pärast igat kasutuskorda.

Parkige masin tasasele maale, lülitage terade juhtlüliti välja ja liigutage juhthoovad väljapoole seisuasendisse.
Lülitage mootor välja, eemaldage süütevõti ja oodake kõigi liikuvate osade peatumist, enne kui töötamiskohast lahkute.
Puhastage lõikeseade, summuti, juhthoovad, murukoguja ja mootor.

Tähtis

Masinat võib pesta õrnatoimelise puhastusvahendi ja veega. Ärge kasutage survepesu. Ärge kasutage liiga palju vett, eelkõige juhtpaneeli, istmealuse, hüdraulikapumpade ja mootorite lähedal.

Masina transportimine

Kasutage masina transportimiseks suure kandevõimega haagist või veokit. Kasutage täislaiusega kaldteed. Veenduge, et haagisel või veokil oleksid kõik seadusega nõutud pidurid, tuled ja märgistused. Lugege hoolikalt kõiki ohutussuuniseid. Need teadmised võivad aidata teil vältida enda või kõrvalolijate vigastamist. Järgige haagisele ja masina kinnitamisele kehtivate nõuete osas kohalikke eeskirju.

Hoiatus

Sõitmine tänaval või teel ilma suunatuledeta, tuledeta, peegeldavate märgistusteta või aeglase sõiduki tunnusmärgita on ohtlik ja võib põhjustada kehavigastustega lõppevaid õnnetusi.

Ärge sõitke masinaga üldkasutataval tänaval või teel.

Nõuded haagisele

Hoiatus

Masina laadimine haagisele või veokile suurendab selle ümberminekuohtu ja võib tekitada raskeid või eluohtlikke vigastusi.

Kasutage ainult täislaiuses kaldteed; ärge kasutage masina mõlema külje jaoks eraldi kaldteed.
Ärge ületage 15-kraadist nurka kaldtee ja maapinna vahel või kaldtee ja haagise või veoki vahel.
Veenduge, et kaldtee pikkus võrduks vähemalt neljakordse haagise või veoki platvormi kõrgusega maapinnast.

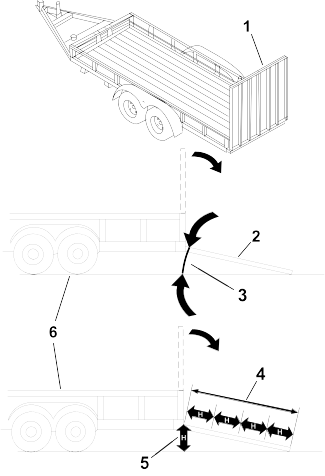

G027996s

Täislaiusega kaldtee(d) hoiustatud asendis
Laadimisasendis olev täislaiuses kaldtee külgvaates
Mitte üle 15 kraadi
Kaldtee pikkus on võrdne vähemalt neljakordse haagise või veoki platvormi kõrgusega maapinnast
H = haagise või veoki platvormi kõrgus maapinnast
Haagis

Masina laadimine

Hoiatus

Masina laadimine haagisele või veokile suurendab selle ümberminekuohtu ja võib tekitada raskeid või eluohtlikke vigastusi.

Juhtige masinat kaldteel äärmiselt ettevaatlikult.
Tagurdage masinaga kaldteedest üles ja sõitke edasisuunas kaldteedest alla.
Vältige masinaga kaldteele sõitmisel järsku kiirendamist või aeglustamist, kuna selle tagajärjel võib masin kontrolli alt väljuda või ümber minna.

Haagise kasutamisel ühendage see puksiirsõiduki külge ja kinnitage turvaketid.
Võimaluse korral ühendage haagise pidurid.
Langetage kaldtee, veendudes, et kaldtee ja maapinna vaheline nurk ei ületa 15 kraadi.

G414592

Tagurdage masinaga kaldteedest üles.
Lülitage mootor välja, eemaldage võti ja liigutage juhthoovad suunaga väljapoole seisuasendisse.

G451313

Kinnitage masin rihmade, kettide, kaabli või trosside abil. Järgige masina kinnitamisele kehtivate nõuete osas kohalikke eeskirju.

Masina mahalaadimine

G414593

Langetage kaldtee, veendudes, et kaldtee ja maapinna vaheline nurk ei ületa 15 kraadi.
Sõitke masinaga edasisuunas kaldteedest alla.

Hooldus

Hoolduse ohutusteave

Kui jätate süütevõtme süütelukku, võib keegi kogemata mootori käivitada ja teile või kõrvalistele isikutele raskeid vigastusi tekitada. Enne hoolduse tegemist eemaldage võti süütelülitist.
Enne juhikohalt lahkumist tehke järgmist.
- Parkige masin tasasele pinnasele.
- Vabastage hoovad.
- Rakendage seisupidur.
- Lülitage mootor välja ja eemaldage võti.
- Enne hooldustööde tegemist oodake, et masin täielikult maha jahtuks.
Ärge lubage väljaõppeta isikul masinat hooldada.
Hoidke käed ja jalad liikuvatest osadest ja kuumadest pindadest eemale. Võimalusel ärge teostage reguleerimisi töötava mootoriga.
Hoidke kõik kaitsmed, kaitsepiirded, lülitid ja kõik ohutusvahendid paigas ja töökorras. Kontrollige tihti komponente ja vajadusel asendage kulunud või kahjustatud osad Toro originaalosadega.
Vabastage pingestatud komponendid ettevaatlikult pinge alt.

Hoiatus

Originaalosade ja/või -tarvikute eemaldamine või muutmine võib muuta garantii kehtetuks ning muuta masina juhitavust ja turvalisust. Heakskiitmata muudatused originaalosadele või muude kui Toro originaalosade kasutamine võib põhjustada tõsiseid vigastusi või surma.
Kontrollige regulaarselt seisupidur toimimist. Vajaduse korral reguleerige ja hooldage.
Ärge kunagi tehke muudatusi ohutusseadmetele. Kontrollige nende nõuetekohast toimimist regulaarselt.
Puhastage lõikeseade, summuti, juhthoovad, murukoguja ja mootoriruum murust, lehtedest, liigsest määrdeainest ja õlist ning muust prahist, et vältida võimaliku tulekahju tekkimise ohtu.
Puhastage õli- ja kütuselekked ning eemaldage kütusega määrdunud praht.
Ärge kasutage masina toestamiseks ainult mehaanilisi või hüdraulilisi tungraudu. Kasutage sobivat tungrauaalust.
Hoidke kõik osad, eelkõige terade kinnitused, heas töökorras ja korralikult kinnitatud.
Optimaalse jõudluse tagamiseks kasutage ainult Toro originaalvaruosi ja lisaseadmeid. Teiste tootjate varuosad ja lisaseadmed võivad olla ohtlikud.

Soovituslik hooldusgraafik

Hooldus Hooldusintervall	Hooldustoimingud
Pärast esimest 8 tundi	Vahetage mootoriõli.
Pärast esimest 50 tundi	Kontrollige rattapoltide pingutusmomenti.
Enne iga kasutamist või iga päev	Kontrollige turvalukustuse süsteemi.
	Kontrollige, et õhufilter poleks must, lahtine ega kahjustada saanud.

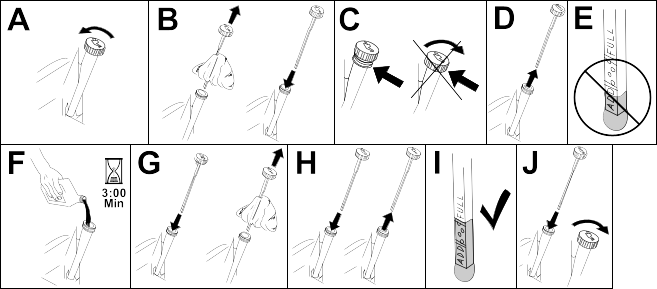

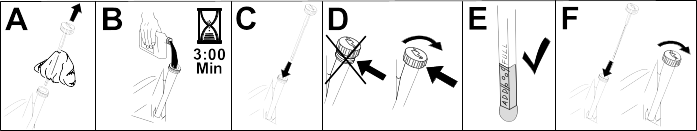

	Kontrollige mootoriõli taset.
	Puhastage õhu sisselaskesõel.
	Kontrollige terasid.
	Kontrollige, kas väljaviskedeflektor on kahjustada saanud.
Pärast iga kasutamist	Eemaldage masinalt muru ja praht.
Pärast iga kasutamist	Puhastage niiduki korpus.
Iga 25 tunni järel	Määrige rullikratta laagreid (liivastes tingimustes tihedamini).
	Kontrollige rehvirõhku.
	Kontrollige, kas rihmad on kulunud või katki.

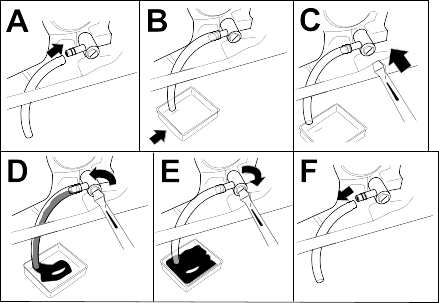

Iga 100 tunni järel	Vahetage mootoriõli (saastunud või tolmustes tingimustes sagedamini).
	Vahetage või puhastage süüteküünal ja reguleerige õhuvahet.

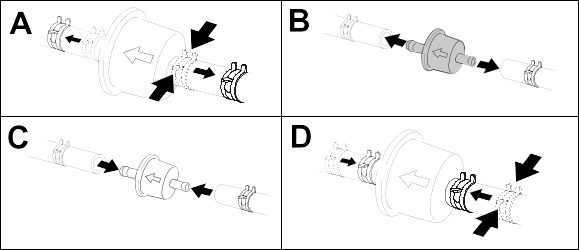

	Vahetage jadamisi paiknev kütusefilter välja.
Iga 100 tunni järel või iga aasta, olenevalt sellest, kumb on varasem	Vahetage õhufiltri paberelement välja (räpastes või tolmustes tingimustes tihedamini).

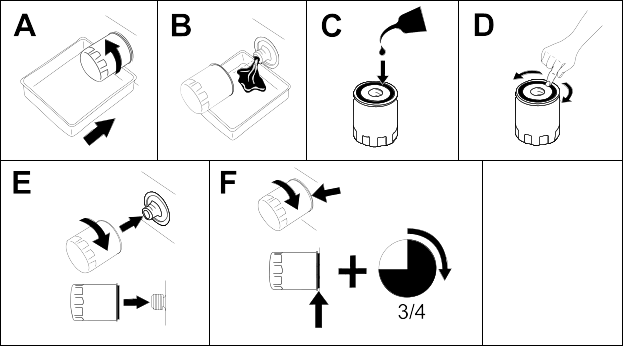

Iga 200 tunni järel	Vahetage mootoriõli filter (saastunud või tolmustes tingimustes sagedamini).
Iga 300 tunni järel	Kontrollige ja reguleerige klapi kliirensit. Võtke ühendust volitatud teenindusega.
Iga aasta	Kontrollige rattapoltide pingutusmomenti.

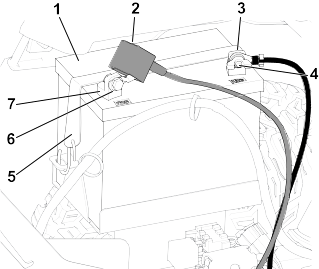

Enne hoiustamist	Laadige aku täis ja eemaldage akukaablid.
	Enne hoiulepanemist teostage kõik eespool loetletud hooldustoimingud.
	Värvige üle kõik kriibitud või katteta metallpinnad.
	Värvige üle kõik kriibitud või katteta metallpinnad.

Tähtis

Hoolduse kohta teabe saamiseks vt mootori kasutusjuhendit.

Hooldusele eelnevad toimingud

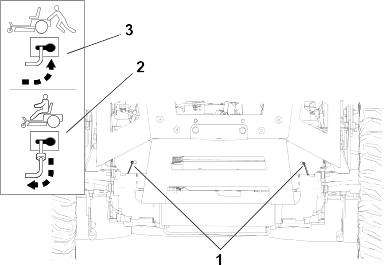

Mittetöötava masina teisaldamine

Parkige masin tasasele maale, lülitage terade juhtlüliti välja ja liigutage juhthoovad väljapoole seisuasendisse.
Lülitage mootor välja ja oodake kõigi liikuvate osade peatumist, enne kui töötamiskohast lahkute.
Leidke mootori mõlemalt küljelt möödaviigu hoovad .

G453452
Suruge mõlemad möödaviigu hoovad läbi pilude ja üle, et need oma kohale lukustada ().

Hoiatus

Kokkupuude kuumade pindadega võib põhjustada kehavigastusi.

Hoidke käed, jalad, nägu, riided ja muud kehaosad mootorist, summutist ning teistest kuumadest pindadest eemal.

Hoiatus

Kui möödaviigu hoovad on lukustatud edasikäigu asendisse, võib masin tahtmatult liikuda ja vigastada teid või kõrvalseisjaid.

Pärast masinaga liikumist lukustage möödaviigu hoovad tagasikäigu asendisse.
Lülitage seisupidur välja, viies mõlemad juhthoovad keskmisesse, lukustamata asendisse.

Märkus: Ärge masinat käivitage.
Liigutage masinat.

Tähtis

Lükake masinat alati käsitsi. Ärge pukseerige masinat, sest pukseerimine võib seda kahjustada.
Liigutage liikumisregulaatori kange suunaga väljapoole asendisse parkimine.
Tõmmake mõlemad möödaviigu hoovad läbi pilude ja üle, et need oma kohale lukustada .

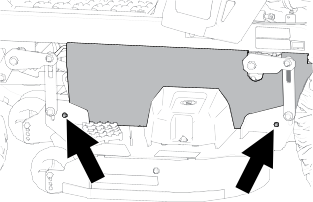

Niiduki korpuse kardina vabastamine

Keerake kardina kaks alumist polti lõdvaks, et korpuse ülemisele osale ligi pääseda.

Tähtis

Pärast hooldust keerake kardina poldid alati kinni.

G453430

Mootori hooldus

Mootori ohutus

Hoidke käed, jalad, nägu, riided ja muud kehaosad summutist ning teistest kuumadest pindadest eemal. Enne hooldustööde tegemist oodake, et mootor täielikult maha jahtuks.
Ärge muutke mootori regulaatori kiirust ega ületage mootori lubatud pöörlemissagedust.

Õhupuhasti hooldus

Õhupuhastuselemendi eemaldamine

Parkige masin tasasele maale, lülitage terade juhtlüliti välja ja liigutage juhthoovad väljapoole seisuasendisse.
Lülitage mootor välja ja oodake kõigi liikuvate osade peatumist, enne kui töötamiskohast lahkute.

G207139s

Puhastage õhufiltri katte ümbrus, et mustus mootorisse ei satuks.
Vabastage voolikuklamber ja eemaldage paberelement .

Paberist õhufiltri elemendi hooldus

Koputage elementi õrnalt, et tolm eemaldada.

Märkus: Kui element on väga must, vahetage paberelement välja.
Kontrollige, et element ei oleks rebenenud või õline ning et kummist tihend oleks terve.
Kui paberelement on kahjustada saanud, vahetage see välja.

Tähtis

Ärge puhastage paberelementi.

Õhupuhastuselemendi paigaldamine

G207139s

Paigaldage õhupuhastuselement õhupuhasti alusele.
Paigaldage kate ja kinnitage voolikuklamber .

Mootoriõli asendamine

Mootoriõli spetsifikatsioonid

Õli tüüp	Detergentõli (API hooldus SF, SG, SH, SJ või SL)
Karteri mahutavus	1,8 l ilma filtrita; 2,1 l filtriga

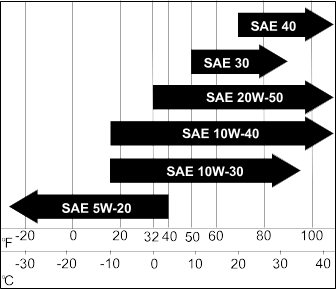

Viskoossus	Vt allolevast tabelist.

Mootoriõli taseme kontrollimine

Parkige masin tasasele maale, lülitage terade juhtlüliti välja ja liigutage juhthoovad väljapoole seisuasendisse.
Lülitage mootor välja, eemaldage süütevõti ja oodake kõigi liikuvate osade peatumist, enne kui töötamiskohast lahkute.
Oodake, kuni mootor jahtub, et õlil oleks aega karteripõhja voolata.
Et mustus, rohulibled ja muu mootorisse ei satuks, puhastage õlivahetuskorgi ümbrus ja mõõtevarras enne selle eemaldamist.
Kontrollige mootoriõli taset, nagu näidatud.

G307458s

Tähtis

Kui karteris on liiga vähe või liiga palju õli, võib masina käivitamine mootorit kahjustada.

Mootoriõli vahetamine

Parkige masin nii, et väljalaske pool on veidi madalamal kui vastaspool tagamaks, et õli voolab täielikult välja.
Lülitage terade juhtlüliti (PTO) välja ja liigutage juhthoovad väljapoole seisuasendisse.
Lülitage mootor välja, eemaldage süütevõti ja oodake kõigi liikuvate osade peatumist, enne kui töötamiskohast lahkute.
Tühjendage mootor õlist.

G454330
Valage aeglaselt umbes 80 % ettenähtud õlist täitetorusse ja lisage aeglaselt ülejäänud õli, kuni õlitase saavutab märgi Full (Täis).

G235264s
Kõrvaldage kasutatud õli kasutuselt vastavalt kohalikele eeskirjadele.

Mootori õlifiltri vahetamine

Tühjendage mootor õlist.
Vahetage mootori õlifilter nagu näidatud.

Märkus: Veenduge, et õlifiltri tihend puudutaks mootorit, ja pöörake siis filtrit veel kolmveerand pööret.

G398545s
Lisage aeglaselt ettenähtud õli täitetorusse, kuni õlitase saavutab märgi Full (Täis).

G235264s

Süüteküünla hooldamine

Enne süüteküünla paigaldamist veenduge, et õhuvahe keskmise ja kõrvalelektroodide vahel oleks õige. Kasutage süüteküünla eemaldamiseks ja paigaldamiseks süüteküünla võtit ning tühimike tööriista või sondi õhuvahe kontrollimiseks ja reguleerimiseks. Vajaduse korral paigaldage uus süüteküünal.

Tüüp: NGK® BPR4ES

Õhuvahe: 0,76 mm

Süüteküünla eemaldamine

Parkige masin tasasele maale, lülitage terade juhtlüliti välja ja liigutage juhthoovad väljapoole seisuasendisse.
Lülitage mootor välja, eemaldage süütevõti ja oodake kõigi liikuvate osade peatumist, enne kui töötamiskohast lahkute.
Puhastage küünla aluse ümbrus, et mustus või praht mootorisse ei satuks.
Keerake süüteküünal välja.

G437139

Süüteküünla kontrollimine

Tähtis

Ärge puhastage süüteküünlaid. Kui süüteküünal on pealt must, õline, mõradega või elektroodid on kulunud, siis vahetage süüteküünal välja.

Kui isolaator on kergelt pruunikas või hall, siis töötab mootor normaalselt. Must kiht isolaatoril tähendab, et õhupuhasti on must.

Jätke õhuvaheks 0,75 mm.

G437150

Süüteküünla paigaldamine

g027661s

Jahutussüsteemi puhastamine

Parkige masin tasasele maale, lülitage terade juhtlüliti välja ja liigutage juhthoovad väljapoole seisuasendisse.
Lülitage mootor välja, eemaldage süütevõti ja oodake kõigi liikuvate osade peatumist, enne kui töötamiskohast lahkute.
Eemaldage õhufilter mootorilt.
Eemaldage mootorilt kate.
Paigaldage õhufilter filtri alusele, et praht õhu sisselasketorusse ei satuks.
Puhastage osad prahist ja murust.
Eemaldage õhufilter ja paigaldage mootorile kate.
Paigaldage õhufilter.

Kütusega seotud ohutus

Hädaoht

Teatud tingimustes on kütus äärmiselt kergesti süttiv ja väga plahvatusohtlik. Kütusest põhjustatud tulekahju või plahvatus võib põletada teid ja teisi ning kahjustada vara.

Kik Kütuse ohutus ktusega seotud ettevaatusabinud leiate jaotisest.

Kütusefiltri vahetamine

Parkige masin tasasele maale, lülitage terade juhtlüliti välja ja liigutage juhthoovad väljapoole seisuasendisse.
Lülitage mootor välja, eemaldage süütevõti ja oodake kõigi liikuvate osade peatumist, enne kui töötamiskohast lahkute.
Fikseerige kütusetorud mõlemal pool kütusefiltrit klambritega.
Asendage filter.

Märkus: Veenduge, et asendusfiltri voolusuuna nool oleks suunatud mootori poole.

Tähtis

Ärge kunagi pange musta filtrit tagasi kütusetorusse.

G420323
Eemaldage kütusevoolu blokeerivad klambrid.

Elektrisüsteemi hooldus

Elektrisüsteemi ohutusteave

Enne masina parandamist ühendage kaabel aku negatiivse klemmi küljest lahti.
Laadige akut avatud ja hea ventilatsiooniga kohas, kus ei esine sädeme- või leegiohtu. Eemaldage laadija enne aku ühendamist või lahtiühendamist vooluvõrgust. Kandke kaitseriietust ja kasutage isoleeritud tööriistu.

Aku hooldus

Aku eemaldamine

Hoiatus

Aku klemmid või metallist tööriistad võivad masina metallist osadega kokku puutudes lühise tekitada ja sädemete teket põhjustada. Sädemed võivad põhjustada akugaaside plahvatamise, tuues kaasa kehavigastuse.

Aku eemaldamisel või paigaldamisel ärge laske klemmidel puutuda kokku masina ühegi metallosaga.
Ärge laske metallist tööriistadel aku klemmide ja masina metallist osade vahel lühist tekitada.

Parkige masin tasasele maale, lülitage terade juhtlüliti välja ja liigutage juhthoovad väljapoole seisuasendisse.
Lülitage mootor välja, eemaldage süütevõti ja oodake kõigi liikuvate osade peatumist, enne kui töötamiskohast lahkute.
Eemaldage negatiivne (must) kaabel akuklemmi küljest.
Märkus: Hoidke kõik kinnitused alles.
Hoiatus

Viga kaablite aku küljest eemaldamisel võib kahjustada masinat ja kaableid, põhjustades sädemeid. Sädemed võivad põhjustada akugaaside plahvatamise, tuues kaasa kehavigastuse.
- Eemaldage esimesena negatiivne (must) akukaabel ja alles seejärel positiivne (punane) kaabel.
- Ühendage esimesena positiivne (punane) akukaabel ja alles seejärel negatiivne (must) kaabel.
Libistage kummist kate positiivselt (punast) kaablilt maha.
Eemaldage positiivne (punane) akukaabel akuklemmi küljest.

Märkus: Hoidke kõik kinnitused alles.
Eemaldage aku kinnitus ja tõstke aku akuhoidikust välja.
G440221
1. Aku
2. Akuklemmi kate
3. Negatiivne (–) akuklemm
4. Mutter, seib ja polt
5. Aku kinnitus
6. Polt, seib ja mutter
7. Positiivne (+) akuklemm

Aku laadimine

Hoiatus

Aku laadimisprotsess tekitab gaase, mis võivad plahvatada.

Ärge kunagi suitsetage aku läheduses ning hoidke aku sädemetest ja leekidest eemal.

Tähtis

Aku peab olema alati täielikult laetud. See on eriti oluline vältimaks aku kahjustumist, kui temperatuur on alla 0 °C.

Võtke aku masinast välja.
Laadige akut vastavalt akulaadija tootja juhistele.
Tähtis

Aku kahjustamise vältimiseks ärge laadige seda üle.
G003792S
1. Positiivne akuklemm
2. Negatiivne akuklemm
3. Punane (+) laadija juhe
4. Must (-) laadija juhe
Kui aku on täis laetud, võtke laadija pistikupesast välja (kui kohaldub) ja seejärel eemaldage akulaadija juhtmed akuklemmide küljest.

Aku puhastamine

Märkus: Hoidke klemmid ja kogu aku korpus puhas, sest saastunud aku tühjeneb aeglaselt.

Parkige masin tasasele maale, lülitage terade juhtlüliti välja ja liigutage juhthoovad väljapoole seisuasendisse.
Lülitage mootor välja ja oodake kõigi liikuvate osade peatumist, enne kui töötamiskohast lahkute.
Võtke aku masinast välja.
Peske kogu korpus söögisooda ja vee lahusega.
Loputage aku puhta veega.
Korrosiooni vältimiseks määrige akuklemmid ja kaabliühendused Grafo 112X (skin-over) määrdeaine või vaseliiniga.
Paigaldage aku.

Aku paigaldamine

Asetage aku hoidikusse.
Kinnitage varem eemaldatud kinnituste abil positiivne (punane) akukaabel positiivse (+) akuklemmi külge.
Kinnitage varem eemaldatud kinnituste abil negatiivne akukaabel negatiivse (–) akuklemmi külge.
Libistage punane akuklemmi kate positiivse (punane) akuklemmi peale.
Kinnitage aku kinnituse abil.
G440221
1. Aku
2. Akuklemmi kate
3. Negatiivne (–) akuklemm
4. Mutter, seib ja polt
5. Aku kinnitus
6. Polt, seib ja mutter
7. Positiivne (+) akuklemm

Masina käivitamine kaablitega

Hoiatus

Aku käivitamisel kaablitega võivad tekkida plahvatusohtlikud gaasid.

Ärge suitsetage aku läheduses ning hoidke aku sädemetest ja leekidest eemal.

Hädaoht

Nõrga aku, mis on pragunenud või külmunud või mille elektrolüüdi tase on madal või mille akuelement on lahti või lühises, käivitamine kaablitega võib põhjustada plahvatuse, mille tagajärjeks võivad olla tõsised kehavigastused.

Sellisel juhul ärge käivitage kaablitega nõrka akut.

Enne käivitamist kaablitega kontrollige ja puhastage aku klemmid korrosioonist. Veenduge, et ühendused oleksid tugevad.

Ettevaatust

Korrosioon või lahtised ühendused võivad käivitamise ajal kaablitega põhjustada soovimatuid pingepiike.

Ärge püüdke käivitada kaablitega masinat, mille akuklemmid on lahti või korrodeerunud, sest vastasel juhul võib mootor kahjustuda.
Käivitusaku peab olema heas korras ja täielikult laetud pliiaku, mille pinge on 12,6 V või rohkem.
Märkus: Süsteemide vahelise pingelanguse vältimiseks kasutage õige suurusega ja lühikesi käivitamise kaableid. Veenduge, et kaablid on värvikoodiga või tähistatud õige polaarsusega.
Hoiatus

Akud sisaldavad hapet ja tekitavad plahvatusohtlikke gaase.
- Kaitske silmi ja nägu aku kahjuliku mõju eest.
- Ärge kummarduge akude kohale.
Märkus: Veenduge, et õhutuskorgid oleksid tihedalt kinni ja tasa. Võimalusel pange niiske lapp mõlema aku õhutuskorgi peale. Samuti veenduge, et masinad ei puutu kokku ja et mõlemad elektrisüsteemid on välja lülitatud ja et nendel on sama nimipinge. Need juhised on mõeldud ainult negatiivse maandusega süsteemide jaoks.
Ühendage positiivne (+) kaabel tühja aku positiivse (+) klemmi külge, mis on ühendatud starteri või solenoidiga, nagu näidatud:
g012785
1. Tühja aku positiivne (+) kaabel
2. Käivitusaku positiivne (+) kaabel
3. Käivitusaku negatiivne (–) kaabel
4. Mootoriploki negatiivne (–) kaabel
5. Käivitusaku
6. Tühi aku
7. Mootoriplokk
Ühendage positiivse (+) käivitamise kaabli teine ots teise masina aku positiivse klemmi külge.
Ühendage negatiivse (-) käivitamise kaabli teine ots teise masina aku negatiivse klemmi külge.
Ühendage negatiivse (-) käivitamise kaabli teine ots maanduspunkti, näiteks värvikihiga katmata poldi või šassii osa külge.
Käivitage teise masina mootor. Laske sellel paar minutit töötada, seejärel käivitage oma mootor.
Eemaldage kaablid vastupidises järjekorras.
Pange klemmile kate peale.

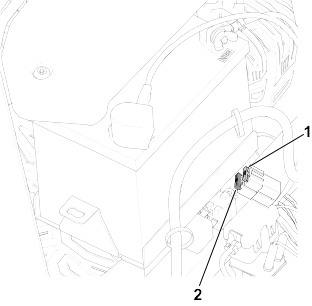

Kaitsmete vahetamine

Elektrisüsteemil on kaitsmed. Need ei vaja hooldust, aga kui kaitse läbi põleb, kontrollige, kas komponendil/vooluringis on tõrkeid või lühis.

Parkige masin tasasele maale, lülitage terade juhtlüliti välja ja liigutage juhthoovad väljapoole seisuasendisse.
Lülitage mootor välja, eemaldage süütevõti ja oodake kõigi liikuvate osade peatumist, enne kui töötamiskohast lahkute.
Asendage läbipõlenud kaitse uuega.
G440132
1. Laadimisahela kaitse (15 A)
2. Peakaitse (25 A)

Ajamisüsteemi hooldus

Rehvirõhu kontrollimine

Hoidke eesmiste ja tagumiste rehvide rõhk ettenähtud tasemel. Ebaühtlane rehvirõhk võib põhjustada ebaühtlast niitmist. Kontrollige rehvirõhku ventiilist. Rõhu kõige täpsema näidu saamiseks kontrollige rehve külmalt.

G441539

Täitke eesmine rullikratas rõhuni 1,03 bar (15 psi) või ratta küljel näidatud rõhuni; valige neist kahest madalam rõhk.
Täitke tagumised rehvid rõhuni 0,9 baari.

Rattamutrite kontrollimine

Kontrollige ja pingutage rattapolte pingutusmomendiga 129 Nm.

Suuna reguleerimine

Kui sõidate masinaga täiskiirusel üle tasase pinna ja masin kisub ühele poole, tuleb suunda reguleerida.

Kui masin kisub vasakule, reguleerige paremat juhthooba; kui masin kisub paremale, reguleerige vasakut juhthooba.

Märkus: Suunda saab reguleerida vaid edasi sõitmiseks.

Parkige masin tasasele maale, lülitage terade juhtlüliti välja ja liigutage juhthoovad väljapoole seisuasendisse.
Lülitage mootor välja, eemaldage süütevõti ja oodake kõigi liikuvate osade peatumist, enne kui töötamiskohast lahkute.
Leidke suunareguleerimise polt reguleerimist vajava juhthoova lähedalt.

G514904
Keerake polti, et konkreetse ratta kiirust alandada.

Märkus: Väikeste muudatuste puhul keerake polti vähesel määral.
Käivitage masin ja sõitke otse mööda tasast pinda nii, et juhthoovad on täielikult edasikäigu asendis ja kontrollige, kas masin sõidab otse. Vajaduse korral korrake protseduuri.

Rihma hooldus

Rihmade kontrollimine

Parkige masin tasasele maale, lülitage terade juhtlüliti välja ja liigutage juhthoovad väljapoole seisuasendisse.
Lülitage mootor välja ja oodake kõigi liikuvate osade peatumist, enne kui töötamiskohast lahkute.
Seadistage niiduk kõige madalamale lõikekõrgusele.
Veenduge, et rihm ei oleks kulunud. Kui rihm on kulunud, asendage see.

Kulunud rihmast annab märku vinguv heli, libisevad terad niitmise ajal ning narmendavad otsad, põletusmärgid ja praod rihmal.

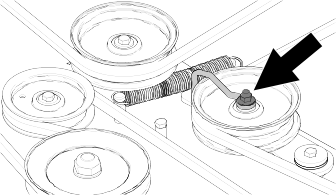

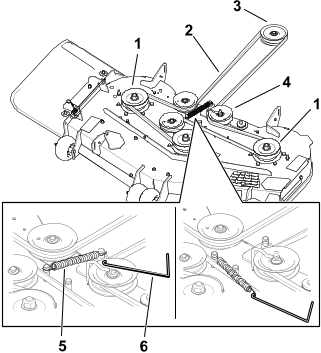

Niiduki rihma asendamine

Kulunud rihmast annab märku vinguv heli, libisevad terad niitmise ajal ning narmendavad otsad, põletusmärgid ja praod rihmal. Kui märkate üht neist märkidest, vahetage niiduki rihm välja.

Parkige masin tasasele maale, lülitage terade juhtlüliti välja ja liigutage juhthoovad väljapoole seisuasendisse.
Lülitage mootor välja, eemaldage süütevõti ja oodake kõigi liikuvate osade peatumist, enne kui töötamiskohast lahkute.
Seadistage niiduk kõige madalamale lõikekõrgusele.
Vabastage niiduki korpuse kardin.
Eemaldage rihmaratta kate.

G453681
Keerake traati tühikäigu rihmaratta küljes hoidev mutter lahti.

G453683
Eemaldage vedru eemaldamise tööriistaga (Toro osa nr 92-5771) tühikäigu vedru korpuse konksult, et tühikäigu rihmaratas pinge alt vabastada.
Hoiatus

Vedru on pinge all ja võib põhjustada kehavigastusi.

Olge rihma eemaldades ettevaatlik.
G453682
1. Korpuse rihmaratas
2. Niiduki rihm
3. Mootori rihmaratas
4. Tühikäigu rihmaratas
5. Vedru
6. Vedru eemaldamise tööriist
Rullige rihm rihmaratastelt maha.
Sättige uus rihm ümber mootori ja niiduki rihmarataste.
Paigaldage vedru eemaldamise tööriistaga tühikäigu vedru korpuse konksule nii, et tühikäigu rihmaratas ja niiduki rihm oleksid pinge all.
Asetage traat vastu pendelhooba, nagu näidatud, ja pingutage mutter.

G453683
Paigaldage rihmaratta katted.
Pingutage niiduki korpuse kardina poldid.

Niiduki korpuse hooldus

Terade ohutusteave

Kontrollige terasid regulaarselt kulumise ja kahjustuste suhtes.
Olge terasid kontrollides tähelepanelik. Mähkige midagi ümber terade või kandke kindaid; olge neid hooldades ettevaatlik. Kahjustatud terasid võib ainult asendada. Ärge neid kunagi sirgendage või keevitage.
Mitmeteraliste masinate puhul olge ettevaatlik, kuna ühe tera pöörlemine võib põhjustada ka teiste terade pöörlemist.
Asendage kulunud või vigastatud lõiketerad ja poldid tasakaalu säilitamiseks tervikkomplektina.

Tera hooldus

Niitmise kõrge kvaliteedi tagamiseks hoidke terad teravana. Mugava teritamise ja vahetamise tagamiseks hoidke varuterad käepärast.

Vahetage terad välja siis, kui need tabavad kõva eset või kui tera on tasakaalust väljas või kõver.

Enne terade kontrollimist või hooldamist

Parkige masin tasasele maale, lülitage terade juhtlüliti välja ja liigutage juhthoovad väljapoole seisuasendisse.
Lülitage mootor välja, eemaldage süütevõti ja oodake kõigi liikuvate osade peatumist, enne kui töötamiskohast lahkute.
Lahutage süüteküünla juhtmed süüteküünla küljest.

Terade sirguse kontrollimine

Selle toimingu jaoks peab masin tasasel pinnal olema.

Tõstke niiduki korpus lõikekõrguse kõrgeimasse asendisse.
Kandke kindlasti paksema polstriga kindaid või muid asjakohaseid kätekaitsevahendeid. Pöörake tera aeglaselt asendisse, mis võimaldab teil mõõta lõikeserva ja tasase pinna vahelist kaugust.

G451424
Mõõtke tera otsast kuni tasase pinnani.
G451422
1. Tera (mõõtmise asendis)
2. Tasane pind
3. Mõõdetud kaugus tera ja pinna vahel (A)
Pöörake sama tera 180 kraadi nii, et tera vastasserv on nüüd samas asendis.
G451423
1. Eelnevalt mõõdetud tera vastasserv
2. Tera vastasserv
Mõõtke tera otsast kuni tasase pinnani.
G451422
1. Tera (mõõtmise asendis)
2. Tasane pind
3. Mõõdetud kaugus tera ja pinna vahel (B)
Juhul kui A ja B vaheline erinevus on suurem kui 3 mm, asendage tera.

Märkus: Kui te asendate tera ja erinevus on endiselt suurem kui 3 mm, võib tera võll olla väändunud. Hoolduse jaoks võtke ühendust volitatud teenindusega.
Korrake seda toimingut iga teraga.

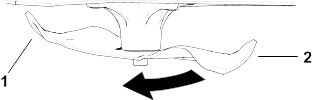

Terade eemaldamine

Hoidke tera selle otsast kinni kaltsu või paksema polstriga kindaga.
Eemaldage tera, nagu näidatud.

G451425

Terade teritamine

G000552s

Kasutage tera mõlema otsa lõikeserva teritamiseks viili. Säilitage algne nurk .

Märkus: Tera tasakaalu säilitamiseks eemaldage mõlemalt lõikeservalt ühe palju materjali.

G000553s

Kontrollige tera tasakaalu tera tasakaalustaja abil .

Märkus: Kui tera jääb horisontaalasendisse, on see tasakaalus ja seda võib kasutada.

Kui tera pole tasakaalus, viilige maha veidi metalli, kuid seda ainult laba piirkonnast.
Korrake seda toimingut, kuni tera on tasakaalustatud.

Terade paigaldamine

Hoiatus

Kui te kasutate masinat, mille terakomplekt on valesti paigaldatud ja/või kui te ei kasuta Toro originaaltera ja tera kinnitustarvikuid, võib tera või tera osa paiskuda korpusse alt välja, mille tagajärjeks võib olla raske vigastuse või surmaga lõppev õnnetus.

Paigaldage alati Toro originaalterad ja terade kinnitustarvikud vastavalt juhistele.

G451425

Paigaldage tera nagu on näidatud.

Märkus: Õige niitmise tagamiseks peab tera kaarjas osa olema suunatud niiduki sisemuse poole.
Keerake tera kinnituspolt kinni pingutusmomendiga 136 kuni 149 Nm.

Niiduki korpuse loodimine

Iga kord, kui paigaldate midagi niidukile või kui märkate murul ebatasast lõiget, veenduge, et niiduki korpus oleks loodis.

Niiduki korpuse loodimise ettevalmistamine

Parkige masin tasasele maale, lülitage terade juhtlüliti välja ja liigutage juhthoovad väljapoole seisuasendisse.
Lülitage mootor välja, eemaldage süütevõti ja oodake kõigi liikuvate osade peatumist, enne kui töötamiskohast lahkute.
Veenduge, et rehvirõhk vastab spetsifikatsioonile ja et rullikrattad on suunatud otse ette.
Veenduge, et niiduki korpuse terad ei ole kõverad; kõverad terad tuleb eemaldada ja asendada.
Seadistage niiduki korpus lõikekõrgusele 76 mm.

Niiduki korpuse loodimise kontrollimine

G414698

Terade küljelt-küljele joondamine.
Mõõtke kohtades ja tasasest pinnast kuni tera tippude lõikeservani.

Mõõtude erinevus ei tohiks olla suurem kui 5 mm. Kui erinevus on suurem, reguleerige küljelt-küljele joondust.

G414700

1 tera eest-taha joondamine.
Mõõtke kohtades ja tasasest pinnast kuni tera tippude lõikeservani.

Eesmise tera tipp peab olema tagumise tera tipust 1,6 kuni 7,9 mm madalamal. Kui mõõt ei ole õige, reguleerige eest-taha joondust.

Niiduki korpuse loodimine

Seadke lõikekorpuse tugirattad ülemistesse aukudesse või eemaldage need täielikult.
Seadke lõikekõrguse hoob 76 mm peale.

G453680

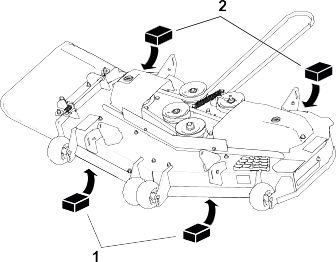

Asetage kaks 6,6 cm paksust plokki korpuse eesmise serva külgede alla.

Tähtis

Ärge pange plokke lõikekorpuse tugirataste kronsteinide alla.
Asetage kaks 7,3 cm paksust plokki korpuse tagumise serva külgede alla.

G456118

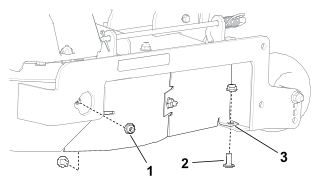

Lõdvendage alumised kinnitused, mis kinnitavad kronsteinid korpuse kõigi nelja nurga külge, ja veenduge, et niiduki korpus on stabiilselt kõigil neljal plokil.
Eemaldage korpuse kronsteinidest lõtk ja veenduge, et korpuse tõstmise hoob on vastu piirikut tagasi lükatud.
Tõmmake kinnitused pingule.
Veenduge, et plokid istuksid kenasti korpuse serva alla ja et kõik kinnituspoldid oleksid kinni keeratud
Kontrollige uuesti küljelt-küljele ja eest-taha asetust; korrake protseduuri kuniks mõõtetulemused on sobivad.

Niiduki korpuse eemaldamine

Parkige masin tasasele maale, lülitage terade juhtlüliti välja ja liigutage juhthoovad väljapoole seisuasendisse.
Lülitage mootor välja, eemaldage süütevõti ja oodake kõigi liikuvate osade peatumist, enne kui töötamiskohast lahkute.
Seadke lõikekõrguse hoob kõige madalamasse asendisse.
Vabastage niiduki korpuse kardin.

G453722

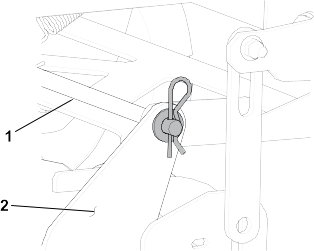

Eemaldage splint ja seib eesmiselt toetuskangilt ja eemaldage kang korpuse kronsteinilt ().

Märkus: Hoidke kõik masinaosad alles.

G453704

Eemaldage ülemised kinnitused, millega kinnitatakse kronsteinid kõigi 4 tõstmise hoova külge.
Libistage niiduki korpus tahapoole, et niiduki rihm mootori rihmarattalt eemaldada.
Libistage niiduki korpus masina alt välja.

Niiduki korpuse paigaldamine

Parkige masin tasasele maale, lülitage terade juhtlüliti välja ja liigutage juhthoovad väljapoole seisuasendisse.
Lülitage mootor välja, eemaldage süütevõti ja oodake kõigi liikuvate osade peatumist, enne kui töötamiskohast lahkute.
Libistage niiduki korpus masina alla.
Seadke lõikekõrguse hoob kõige madalamasse asendisse.

G453704

Kasutage eelnevalt eemaldatud kinniteid ja paigaldage tõstelülid korpuse tõstmise hoobadele.

G453722

Kasutage splinti ja seibi ning paigaldage toetuskangi esiosa korpuse kronsteinile.
Paigaldage niiduki rihm mootori rihmarattale.
Pingutage niiduki korpuse kardina poldid.

Väljaviskedeflektori vahetamine

Hädaoht

Ärge kasutage niidukit ülestõstetud, eemaldatud või muudetud väljaviskedeflektoriga, välja arvatud juhul, kui muru kogumissüsteem või multšimiskomplekt on paigas ja töötab nõuetekohaselt.

Parkige masin tasasele maale, lülitage terade juhtlüliti välja ja liigutage juhthoovad väljapoole seisuasendisse.
Lülitage mootor välja, eemaldage süütevõti ja oodake kõigi liikuvate osade peatumist, enne kui töötamiskohast lahkute.
Vabastage vedru deflektori kronsteinis olevast sälgust ja libistage varras korpuse keevitatud kronsteinidest, vedrust ja väljaviske deflektorist välja.
G456086
1. Varras
2. Väljaviskedeflektor
3. Vedru
4. Korpuse kronsteinid
5. Splint
6. Vardale paigaldatud vedru
Eemaldage kahjustatud või kulunud väljaviskedeflektor.
Asetage uus väljaviske deflektor nii, et kronsteinid on korpuse keevitatud kronsteinide vahel, nagu on näidatud.
G456085
1. Varras ja vedru paigaldatud kujul
2. Vedru silmusega ots on kinnitatud deflektori kronsteini sälgu külge
3. Varda lühem ots on viidud niiduki kronsteini taha
4. Lühem ots on kinnitatud niiduki kronsteini taha.
5. Splint
Keerake varrast ja vedru nii, et varda lühem ots jääb korpuse külge keevitatud kronsteini serva taha.
Paigutage splint varda otsa.

Tähtis

Väljaviskedeflektori vedru peab olema alumises asendis. Tõstke deflektorit ja kontrollige, et see kinnituks alumisse asendisse.

Koristamine

Jäätmete kõrvaldamine

Mootoriõli, akud, hüdrauliline vedelik ja mootori jahutusvedelik saastavad keskkonda. Kõrvaldage need riiklike ja kohalike eeskirjade kohaselt.

Võimalik põhjus	Parandusmeede
Mootor on üle koormatud.	Alandage teekonnakiirust.
Õli tase karteris on madal.	Lisage karterisse mootoriõli.
Jahutusribid ja õhutustorud mootori korpuse all on ummistunud.	Eemaldage takistus jahutusribidest ja õhutustorudest.
Õhufilter on must.	Puhastage või vahetage õhufilter välja.
Kütusesüsteemis on mustus, vesi või liisunud kütus.	Võtke ühendust volitatud teenindusega.

Võimalik põhjus	Parandusmeede
Terade juhtlüliti on sisse lülitatud.	Lülitage tera reguleerija välja.
Juhthoovad ei ole seisuasendis.	Liigutage liikumisregulaatori kange suunaga väljapoole asendisse parkimine.
Aku on tühi.	Laadige aku.
Elektriühendused on roostetanud või lahti.	Kontrollige elektriühendusi.
Kaitse on läbi põlenud.	Asendage kaitse.
Relee või lüliti on kahjustada saanud.	Võtke ühendust volitatud teenindusega.

Võimalik põhjus	Parandusmeede
Kütusepaak on tühi.	Täitke kütusepaak.
Õhuklapp (kui saadaval) pole sees.	Seadke seguklapi hoob asendisse Sees.
Õhufilter on must.	Puhastage või vahetage õhufilter välja.
Süüteküünla juhtmed on lahtised või lahti ühendatud.	Paigaldage juhtmed süüteküünla külge.
Süüteküünal on mõlkis, määrdunud või sädevahe on vale.	Paigaldage uus õige sädevahega süüteküünal.
Kütusefiltris on mustus.	Vahetage kütusefilter välja.
Kütusesüsteemis on mustus, vesi või liisunud kütus.	Võtke ühendust volitatud teenindusega.
Kütusepaagis on vale kütus.	Tühjendage paak ja täitke see õige kütusega.
Õli tase karteris on madal.	Lisage karterisse mootoriõli.

Võimalik põhjus	Parandusmeede
Mootor on üle koormatud.	Alandage teekonnakiirust.
Õhufilter on must.	Puhastage õhufiltri element.
Õli tase karteris on madal.	Lisage karterisse mootoriõli.
Jahutusribid ja õhutustorud mootori korpuse all on ummistunud.	Eemaldage takistus jahutusribidest ja õhutustorudest.
Süüteküünal on mõlkis, määrdunud või sädevahe on vale.	Paigaldage uus õige sädevahega süüteküünal.
Kütusepaagi ventilaator on ummistunud.	Võtke ühendust volitatud teenindusega.
Kütusefiltris on mustus.	Vahetage kütusefilter välja.
Kütusesüsteemis on mustus, vesi või liisunud kütus.	Võtke ühendust volitatud teenindusega.
Kütusepaagis on vale kütus.	Võtke ühendust volitatud teenindusega.

Võimalik põhjus	Parandusmeede
Möödaviiguklapid on lahti.	Sulgege pukseerimisventiilid.
Veorihmad on kulunud, lõdvad või katki.	Võtke ühendust volitatud teenindusega.
Veorihmad on rihmaratastelt maha tulnud.	Võtke ühendust volitatud teenindusega.
Käigukast ei tööta.	Võtke ühendust volitatud teenindusega.
