รถลากพ่วง Reelmaster 3100-D

ความปลอดภัย

ความปลอดภัยทั่วไป

อุปกรณ์นี้อาจทำให้เกิดการบาดเจ็บแก่มือและเท้า รวมถึงเกิดอันตรายจากวัตถุกระเด็นได้
อ่านและทำความเข้าใจเนื้อหาของคู่มือผู้ใช้ฉบับนี้ก่อนจะสตาร์ทเครื่อง
โปรดมีสมาธิขณะควบคุมอุปกรณ์ อย่าทำกิจกรรมที่ทำให้เสียสมาธิ มิฉะนั้นอาจส่งผลให้เกิดการบาดเจ็บหรือเกิดความเสียหายต่อทรัพย์สินได้
อย่านำมือหรือเท้าเข้าใกล้ชิ้นส่วนเคลื่อนไหวของเครื่องจักร
หากไม่ได้ติดตั้งแผงกั้นและอุปกรณ์นิรภัยอื่นๆ ทั้งหมด หรือแผงกั้นและอุปกรณ์นิรภัยทำงานผิดปกติ กรุณาอย่าใช้เครื่อง
กันคนโดยรอบและเด็กๆ ออกจากพื้นที่ทำงาน ห้ามเด็กใช้งานอุปกรณ์โดยเด็ดขาด
ดับเครื่องยนต์ ดึงกุญแจออก และรอให้รถหยุดนิ่งก่อนจะลุกออกจากที่นั่งคนขับ รอให้เครื่องยนต์เย็นลงก่อนปรับ ซ่อมบำรุง ทำความสะอาด หรือจัดเก็บอุปกรณ์

การใช้งานหรือบำรุงรักษาอย่างไม่ถูกต้องอาจส่งผลให้เกิดการบาดเจ็บขึ้นได้ เพื่อลดโอกาสที่จะเกิดการบาดเจ็บ ให้ปฏิบัติตามคำแนะนำด้านความปลอดภัยและสังเกตสัญลักษณ์เตือนอันตราย

ได้แก่ ข้อควรระวัง คำเตือน หรืออันตราย ซึ่งเป็นคำแนะนำเพื่อความปลอดภัยส่วนบุคคล การไม่ปฏิบัติตามคำแนะนำเหล่านี้อาจส่งผลให้บาดเจ็บหรือเสียชีวิตได้

ความปลอดภัยก่อนการใช้งาน

ห้ามเด็กหรือผู้ที่ไม่ได้รับการฝึกฝนใช้หรือบำรุงรักษาอุปกรณ์โดยเด็ดขาด กฎหมายท้องถิ่นอาจจำกัดอายุของผู้ขับขี่ เจ้าของเป็นผู้รับผิดชอบในการจัดการฝึกอบรมให้กับผู้ควบคุมและช่างซ่อมบำรุง
ทำความคุ้นเคยกับการใช้งานอุปกรณ์อย่างปลอดภัย ระบบควบคุมของผู้ขับขี่ และป้ายความปลอดภัย
ก่อนออกจากตำแหน่งใช้งาน ให้ปฏิบัติตามดังนี้:
- จอดอุปกรณ์บนพื้นราบ
- ปลดและลดชุดตัดหญ้าลง
- เข้าเบรกจอด
- ดับเครื่องยนต์และดึงกุญแจออก
- รอให้การเคลื่อนไหวทั้งหมดหยุดนิ่ง
- รอให้เครื่องยนต์เย็นลงก่อนปรับ ซ่อมบำรุง ทำความสะอาด หรือจัดเก็บอุปกรณ์
เรียนรู้วิธีหยุดและดับเครื่องยนต์อย่างรวดเร็ว
หากไม่ได้ติดตั้งแผงกั้นและอุปกรณ์นิรภัยอื่นๆ ทั้งหมด หรือแผงกั้นและอุปกรณ์นิรภัยทำงานผิดปกติ กรุณาอย่าใช้เครื่อง
ก่อนตัดหญ้า ตรวจสอบอุปกรณ์ให้แน่ใจเสมอว่าชุดตัดหญ้าอยู่ในสภาพดีและทำงานได้ตามปกติ
ตรวจสอบพื้นที่บริเวณที่ต้องการใช้อุปกรณ์และจัดเก็บวัตถุต่างๆ ที่อาจกระเด็นออกให้หมด
ผลิตภัณฑ์นี้สร้างสนามแม่เหล็กไฟฟ้า ดังนั้น หากคุณฝังอุปกรณ์อิเล็กทรอนิกส์ทางการแพทย์ไว้ในร่างกาย โปรดปรึกษาแพทย์ก่อนใช้ผลิตภัณฑ์นี้

ความปลอดภัยด้านเชื้อเพลิง

โปรดใช้ความระมัดระวังอย่างยิ่งเมื่อจัดการกับน้ำมัน น้ำมันเป็นวัตถุติดไฟได้และละอองน้ำมันอาจระเบิดได้
ดับบุหรี่ ซิการ์ ไปป์ และแหล่งจุดไฟอื่นๆ ให้หมด
ใช้เฉพาะภาชนะบรรจุน้ำมันที่ผ่านการรับรองเท่านั้น
อย่าเปิดฝาถังเชื้อเพลิงหรือเติมถังเชื้อเพลิงในขณะที่เครื่องยนต์กำลังทำงานหรือร้อนอยู่
อย่าเติมหรือระบายน้ำมันในพื้นที่อับ
อย่าจัดเก็บอุปกรณ์หรือภาชนะบรรจุน้ำมันในที่ที่มีเปลวไฟ ประกายไฟ หรือไฟนำร่อง เช่น บนเครื่องทำน้ำร้อน หรือเครื่องใช้ไฟฟ้าอื่นๆ
หากน้ำมันหก อย่าพยายามสตาร์ทเครื่องยนต์ หลีกเลี่ยงการสร้างแหล่งจุดไฟจนกว่าละอองน้ำมันจะระเหยไป

ความปลอดภัยระหว่างการใช้งาน

เจ้าของ/ผู้ควบคุมสามารถป้องกันอุบัติเหตุได้ และยังเป็นผู้รับผิดชอบอุบัติเหตุที่อาจส่งผลให้เกิดการบาดเจ็บหรือความเสียหายต่อทรัพย์สินด้วย
สวมใส่เสื้อผ้าที่เหมาะสม รวมถึงอุปกรณ์ป้องกันดวงตา กางเกงขายาว รองเท้ากันลื่นที่แน่นหนา และอุปกรณ์ป้องกันการได้ยิน ถ้าผมยาวให้มัดไปข้างหลังและอย่าสวมใส่เสื้อผ้าหลวมหรือเครื่องประดับที่หย่อน สวมหน้ากากป้องกันฝุ่นเมื่อทำงานในสภาพแวดล้อมที่มีฝุ่นมาก
อย่าใช้งานอุปกรณ์ขณะป่วย เหนื่อยล้า หรืออยู่ภายใต้ฤทธิ์ของแอลกอฮอล์หรือยาเสพติด
โปรดมีสมาธิขณะควบคุมอุปกรณ์ อย่าทำกิจกรรมที่ทำให้เสียสมาธิ มิฉะนั้นอาจส่งผลให้เกิดการบาดเจ็บหรือเกิดความเสียหายต่อทรัพย์สินได้
ก่อนสตาร์ทเครื่อง ระบบขับเคลื่อนทั้งหมดจะต้องอยู่ในตำแหน่งเกียร์ว่าง เข้าเบรกจอด และคุณอยู่ในตำแหน่งใช้งาน
ห้ามนำอุปกรณ์ไปขนส่งผู้โดยสาร กันคนโดยรอบและเด็กๆ ออกจากพื้นที่ทำงาน
ใช้อุปกรณ์เฉพาะเมื่อทัศนวิสัยดีเท่านั้นเพื่อหลีกเลี่ยงหลุมบ่อหรืออันตรายที่มองไม่เห็น
หลีกเลี่ยงการตัดหญ้าที่ยังเปียก แรงยึดเกาะที่ลดลงอาจทำให้อุปกรณ์ลื่นไถลได้
เก็บมือและเท้าให้ห่างจากชุดตัดหญ้า
มองไปข้างหลังและมองลงก่อนถอยอุปกรณ์เพื่อให้แน่ใจว่าเส้นทางโล่ง
ใช้ความระมัดระวังเมื่อเข้าใกล้มุมอับ พุ่มไม้ ต้นไม้ หรือวัตถุอื่นๆ ที่อาจขัดขวางการมองเห็น
หยุดการทำงานของชุดตัดหญ้าเมื่อไม่ได้ใช้งาน
ชะลอความเร็วลง และขับอุปกรณ์ด้วยความระมัดระวังขณะเลี้ยว รวมถึงตอนข้ามถนนและทางเดิน ให้ทางแก่ทางเอกก่อนเสมอ
ใช้งานอุปกรณ์ในบริเวณที่ระบายอากาศได้ดีเท่านั้น ไอเสียมีก๊าซคาร์บอนมอนอกไซด์ ซึ่งเป็นอันตรายถึงแก่ชีวิตหากสูดหายใจเข้าไป
ห้ามปล่อยรถที่ติดเครื่องทิ้งไว้โดยไม่มีผู้ดูแล
ก่อนออกจากตำแหน่งใช้งาน ให้ปฏิบัติตามดังนี้
- จอดอุปกรณ์บนพื้นราบ
- ปลดและลดชุดตัดหญ้าลง
- เข้าเบรกจอด
- ดับเครื่องยนต์และดึงกุญแจออก
- รอให้การเคลื่อนไหวทั้งหมดหยุดนิ่ง
- รอให้เครื่องยนต์เย็นลงก่อนปรับ ซ่อมบำรุง ทำความสะอาด หรือจัดเก็บอุปกรณ์
ใช้อุปกรณ์เฉพาะเมื่อทัศนวิสัยดีและสภาพอากาศเหมาะสมเท่านั้น อย่าใช้อุปกรณ์เมื่อมีความเสี่ยงที่จะเกิดฟ้าผ่า
ใช้ระบบควบคุมความเร็วอัตโนมัติ (ถ้าติดตั้งไว้) เฉพาะตอนที่คุณใช้งานอุปกรณ์ในพื้นที่ราบและเปิดโล่ง ปราศจากสิ่งกีดขวาง ซึ่งอุปกรณ์สามารถเคลื่อนที่ด้วยความเร็วคงที่โดยไม่มีสิ่งใดมาทำให้หยุดชะงัก

ความปลอดภัยของระบบป้องกันการพลิกคว่ำ (ROPS)

อย่าถอดส่วนประกอบของ ROPS ออกจากอุปกรณ์
ตรวจสอบให้แน่ใจว่าเข็มขัดนิรภัยแน่นหนาและคุณปลดออกได้รวดเร็วในกรณีฉุกเฉิน
คาดเข็มขัดนิรภัยอยู่เสมอ
คอยระมัดระวังสิ่งกีดขวางเหนือศีรษะเพื่อไม่ให้ชน
ดูแลรักษา ROPS ให้อยู่ในสภาพดีพร้อมการทำงาน โดยตรวจสอบอย่างละเอียดเป็นครั้งคราวเพื่อหาความเสียหาย และตรวจเช็คตัวยึดให้ยึดแน่นหนา
เปลี่ยนส่วนประกอบ ROPS ที่ชำรุดทั้งหมด ห้ามซ่อมแซมหรือดัดแปลง

ความปลอดภัยบนทางลาด

ทางลาดเป็นปัจจัยสำคัญที่ทำให้เกิดการสูญเสียการควบคุมและอุบัติเหตุพลิกคว่ำ ซึ่งส่งผลให้เกิดการบาดเจ็บร้ายแรงและการเสียชีวิตได้ คุณต้องดูแลรับผิดชอบความปลอดภัยในการใช้งานอุปกรณ์บนพื้นลาดเอียง การใช้งานอุปกรณ์บนพื้นลาดเอียงต้องใช้ความระมัดระวังเป็นพิเศษ
ประเมินสภาพสถานที่เพื่อพิจารณาว่าทางลาดปลอดภัยสำหรับการใช้งานอุปกรณ์หรือไม่ รวมทั้งสำรวจสถานที่ ใช้เหตุและผลและวิจารณญาณที่ดีขณะสำรวจ
ดูคำแนะนำเกี่ยวกับทางลาดด้านล่างสำหรับการใช้งานอุปกรณ์บนทางลาด ก่อนจะใช้งานอุปกรณ์ ควรตรวจสอบสภาพของหน้างานเพื่อประเมินว่าคุณจะใช้งานอุปกรณ์ในสภาวะดังกล่าวและในบริเวณที่ต้องการได้หรือไม่ สภาพเส้นทางที่เปลี่ยนแปลงไปอาจจะส่งผลต่อการทำงานของอุปกรณ์บนพื้นลาดได้
- หลีกเลี่ยงการสตาร์ท จอด หรือเลี้ยวอุปกรณ์บนทางลาด หลีกเลี่ยงการเปลี่ยนความเร็วหรือทิศทางอย่างฉับพลัน ให้เลี้ยวช้าๆ อย่างค่อยเป็นค่อยไป
- อย่าใช้งานอุปกรณ์ในสภาวะที่แรงยึดเกาะ การเลี้ยว หรือความเสถียรของอุปกรณ์ไม่แน่นอน
- เคลื่อนย้ายหรือทำสัญลักษณ์อุปสรรคต่างๆ เช่น หลุมบ่อ แอ่ง เนิน หิน หรืออันตรายอื่นๆ ที่ซ่อนอยู่ หญ้าสูงอาจทำให้มองไม่เห็นสิ่งกีดขวาง ทางที่ไม่ราบเรียบอาจทำให้อุปกรณ์พลิกคว่ำได้
- การใช้งานบนหญ้าเปียก บนพื้นลาด หรือบนเนิน อาจส่งผลให้อุปกรณ์สูญเสียการควบคุมได้
- ใช้ความระมัดระวังเป็นพิเศษเมื่อใช้งานอุปกรณ์ใกล้ทางชัน คลอง ทำนบ อันตรายจากน้ำ หรืออันตรายอื่นๆ อุปกรณ์อาจพลิกคว่ำฉับพลันได้ หากล้อเกยข้ามขอบทางหรือขอบทางพังทลาย ดังนั้นควรกำหนดพื้นที่ปลอดภัยระหว่างอุปกรณ์กับอันตรายใดๆ เตรียมไว้
- ตรวจสอบหาสิ่งที่อาจก่อให้เกิดอันตรายบริเวณด้านล่างของทางลาด หากมีอันตรายอยู่ ให้ตัดหญ้าบนทางลาดด้วยเครื่องตัดหญ้าแบบเดินตาม
- ถ้าทำได้ ควรวางชุดตัดหญ้าไว้ต่ำลงกับพื้นขณะใช้งานอุปกรณ์บนทางลาด การยกชุดตัดหญ้าขณะใช้งานบนทางลาดอาจทำให้อุปกรณ์ไม่มั่นคงได้

เครื่องตัดหญ้าสามชั้นนี้มีระบบขับเคลื่อนที่ไม่เหมือนใคร ซึ่งช่วยให้ขับเคลื่อนบนเนินได้เหนือกว่า ล้อไต่เนินจะไม่หมุนและสูญเสียแรงฉุดลากเหมือนในเครื่องตัดหญ้าสามชั้นแบบเก่า หากขับอุปกรณ์ขึ้นเนินที่ชันเกินไป อุปกรณ์อาจพลิกคว่ำก่อนที่จะสูญเสียแรงฉุดลาก

ถ้าเป็นไปได้ ควรตัดหญ้าบนเนินโดยขับอุปกรณ์ขึ้นและลงเนินในแนวดิ่ง ไม่ใช่ขับข้ามเนินในแนวขวาง
ขณะอยู่บนไหล่เนิน ให้เลื่อนชุดตัดหญ้าไปยังตำแหน่งขึ้นเนิน (ถ้ามี)
หากล้อสูญเสียแรงฉุดลาก ให้ปลดการทำงานของใบมีดและค่อยๆ ไต่เนินลงมาในแนวตรง
หากต้องเลี้ยว ให้เลี้ยวช้าๆ และค่อยเป็นค่อยไประหว่างลงเนิน ถ้าเป็นไปได้

ความปลอดภัยหลังจากการใช้งาน

จอดอุปกรณ์บนพื้นราบ
ปลดและลดชุดตัดหญ้าลง
เข้าเบรกจอด
ดับเครื่องยนต์และดึงกุญแจออก
รอให้การเคลื่อนไหวทั้งหมดหยุดนิ่ง
รอให้เครื่องยนต์เย็นลงก่อนปรับ ซ่อมบำรุง ทำความสะอาด หรือจัดเก็บอุปกรณ์
ตรวจสอบให้แน่ใจว่าชุดตัดหญ้า ชุดขับ หม้อพักไอเสีย แผงระบายความร้อน และห้องเครื่องยนต์ไม่มีหญ้าหรือเศษวัสดุสะสม เพื่อป้องกันการเกิดเพลิงไหม้ กำจัดน้ำมันและเชื้อเพลิงที่หก
ปลดระบบขับเคลื่อนออกจากอุปกรณ์ต่อพ่วงเมื่อคุณเคลื่อนย้ายหรือไม่ใช้อุปกรณ์
บำรุงรักษาและเช็ดทำความสะอาดเข็มขัดนิรภัย ตามความจำเป็น
อย่าจัดเก็บอุปกรณ์หรือภาชนะบรรจุน้ำมันในที่ที่มีเปลวไฟ ประกายไฟ หรือไฟนำร่อง เช่น บนเครื่องทำน้ำร้อน หรือเครื่องใช้ไฟฟ้าอื่นๆ

ความปลอดภัยในการบำรุงรักษา

ก่อนออกจากตำแหน่งใช้งาน ให้ปฏิบัติตามดังนี้:
- จอดอุปกรณ์บนพื้นราบ
- ปลดและลดชุดตัดหญ้าลง
- เข้าเบรกจอด
- ดับเครื่องยนต์และดึงกุญแจออก
- รอให้การเคลื่อนไหวทั้งหมดหยุดนิ่ง
- รอให้เครื่องยนต์เย็นลงก่อนปรับ ซ่อมบำรุง ทำความสะอาด หรือจัดเก็บอุปกรณ์
สวมใส่เสื้อผ้าที่เหมาะสม รวมถึงอุปกรณ์ป้องกันดวงตา กางเกงขายาว และรองเท้ากันลื่นที่แน่นหนา เก็บมือ เท้า เสื้อผ้า เครื่องประดับ และผมยาวให้ห่างจากชิ้นส่วนเคลื่อนไหว
รอให้ชิ้นส่วนเย็นลงก่อนการบำรุงรักษา
หากเป็นไปได้ อย่าบำรุงรักษาในขณะที่อุปกรณ์กำลังทำงาน อยู่ห่างจากชิ้นส่วนเคลื่อนไหว
ใช้งานอุปกรณ์ในบริเวณที่ระบายอากาศได้ดีเท่านั้น ไอเสียมีก๊าซคาร์บอนมอนอกไซด์ ซึ่งเป็นอันตรายถึงแก่ชีวิตหากสูดหายใจเข้าไป
ใช้ขาตั้งแม่แรงรองรับน้ำหนักอุปกรณ์เมื่อต้องทำงานใต้ท้องอุปกรณ์
ค่อยๆ ปล่อยแรงดันจากส่วนประกอบที่มีพลังงานสะสมเก็บไว้
ดูแลรักษาให้ชิ้นส่วนทั้งหมดของอุปกรณ์มีสภาพดีและทำงานได้ตามปกติ และขันชิ้นส่วนทั้งหมดให้แน่นหนา
เปลี่ยนสติกเกอร์ทั้งหมดที่สึกหรอหรือชำรุด
เพื่อสมรรถนะสูงสุดและความปลอดภัยในการใช้งาน โปรดใช้เฉพาะอะไหล่และอุปกรณ์เสริมของแท้จาก Toro เท่านั้น อะไหล่ทดแทนที่ผลิตโดยผู้ผลิตรายอื่นอาจเป็นอันตราย และการใช้งานดังกล่าวอาจทำให้การรับประกันผลิตภัณฑ์เป็นโมฆะ

ความปลอดภัยของเครื่องยนต์

ดับเครื่องยนต์ก่อนตรวจสอบระดับน้ำมันหรือเติมน้ำมันลงในห้องข้อเหวี่ยง
อย่าเปลี่ยนความเร็วของตัวควบคุมความเร็วหรือเร่งรอบเครื่องมากเกินไป

ความปลอดภัยของระบบไฟฟ้า

ตัดการเชื่อมต่อแบตเตอรี่ก่อนซ่อมบำรุงอุปกรณ์ ถอดขั้วลบออกก่อน ตามด้วยขั้วบวก ต่อขั้วบวกก่อน ตามด้วยขั้วลบ
ชาร์จแบตเตอรี่ในพื้นที่เปิดโล่งที่ระบายอากาศได้ดี ห่างจากประกายไฟและเปลวไฟ ถอดปลั๊กเครื่องชาร์จก่อนต่อหรือตัดการเชื่อมต่อแบตเตอรี่ สวมใส่ชุดป้องกันและใช้เครื่องมือมีฉนวน

ความปลอดภัยของระบบหล่อเย็น

น้ำหล่อเย็นเครื่องยนต์เป็นพิษ ห้ามรับประทาน และเก็บให้ห่างจากมือเด็กและสัตว์เลี้ยง
การระบายน้ำหล่อเย็นที่ร้อนและมีแรงดัน หรือการสัมผัสหม้อน้ำร้อนและชิ้นส่วนรอบๆ อาจทำให้ผิวหนังถูกลวกรุนแรง
- ปล่อยให้เครื่องยนต์เย็นลงอย่างน้อย 15 นาทีก่อนถอดฝาหม้อน้ำเสมอ
- ใช้ผ้าขี้ริ้วเมื่อเปิดฝาหม้อน้ำ และเปิดฝาช้าๆ เพื่อปล่อยไอน้ำออก

ความปลอดภัยของระบบไฮดรอลิก

ไปพบแพทย์ทันทีหากโดนน้ำมันฉีดใส่ผิวหนัง น้ำมันที่ฉีดโดนร่างกายจะต้องให้แพทย์ผ่าตัดออกภายในสองถึงสามชั่วโมง
ตรวจสอบให้แน่ใจว่าท่ออ่อนน้ำมันไฮดรอลิกและท่อระบบมีสภาพดี และข้อต่อและการเชื่อมต่อระบบไฮดรอลิกทั้งหมดแน่นหนาก่อนจ่ายแรงดันเข้าไปในระบบไฮดรอลิก
เก็บมือและร่างกายออกห่างจากจุดรั่วรูเข็มหรือหัวฉีดที่ฉีดน้ำมันไฮดรอลิกแรงดันสูง
ใช้กระดาษลังหรือกระดาษหาจุดรั่วของระบบไฮดรอลิก
ระบายแรงดันในระบบไฮดรอลิกอย่างปลอดภัยก่อนทำงานใดๆ กับระบบไฮดรอลิก

ความปลอดภัยเกี่ยวกับใบมีด

ใบมีดหรือใบมีดล่างที่สึกหรือเสียหายอาจจะแตกออกได้ และชิ้นส่วนอาจกระเด็นไปโดนตัวคุณหรือผู้อื่น จนอาจทำให้บาดเจ็บรุนแรงหรือเป็นอันตรายถึงแก่ชีวิต
ตรวจสอบเป็นระยะว่าใบมีดหรือใบมีดล่างสึกหรอหรือเสียหายหรือไม่
ใช้ความระมัดระวังขณะที่ตรวจสอบใบมีด สวมใส่ถุงมือและใช้ความระมัดระวังขณะบำรุงรักษาใบมีด ให้เปลี่ยนหรือลับใบมีดเท่านั้น ห้ามยืดหรือเชื่อมใบมีดเด็ดขาด
ในอุปกรณ์ที่มีชุดตัดหญ้าหลายชุด ให้ใช้ความระมัดระวังขณะหมุนชุดตัดหญ้า เนื่องจากอาจทำให้ใบมีดพวงในชุดตัดหญ้าอื่นๆ หมุนได้

ความปลอดภัยเมื่อจัดเก็บ

ก่อนออกจากตำแหน่งใช้งาน ให้ปฏิบัติตามดังนี้
- จอดอุปกรณ์บนพื้นราบ
- ปลดและลดชุดตัดหญ้าลง
- ดึงเบรกมือ
- ดับเครื่องยนต์และดึงกุญแจออก
- รอให้การเคลื่อนไหวทั้งหมดหยุดนิ่ง
- รอให้เครื่องยนต์เย็นลงก่อนปรับ ซ่อมบำรุง ทำความสะอาด หรือจัดเก็บอุปกรณ์
อย่าจัดเก็บอุปกรณ์หรือภาชนะบรรจุน้ำมันในที่ที่มีเปลวไฟ ประกายไฟ หรือไฟนำร่อง เช่น บนเครื่องทำน้ำร้อน หรือเครื่องใช้ไฟฟ้าอื่นๆ

สติกเกอร์เตือนอันตรายและคำแนะนำ

สติกเกอร์และคำแนะนำด้านความปลอดภัยมองเห็นได้ชัดเจน และติดอยู่ใกล้กับบริเวณที่มีโอกาสเกิดอันตราย เปลี่ยนสติกเกอร์ที่เสียหายหรือหายไป

สัญลักษณ์แบตเตอรี่

สัญลักษณ์เหล่านี้บางส่วนหรือทั้งหมดมีติดอยู่บนแบตเตอรี่

s_batterysymbols2

อันตรายจากการระเบิด
ห้ามอยู่ใกล้ไฟ เปลวไฟ หรือสูบบุหรี่
อันตรายจากน้ำยากัดกร่อน/แผลไหม้จากสารเคมี
สวมแว่นนิรภัย
อ่านคู่มือผู้ใช้
กันผู้ที่อยู่รอบข้างออกห่างจากแบตเตอรี่
สวมแว่นนิรภัย ก๊าซที่จุดระเบิดได้อาจทำให้ตาบอดและเกิดการบาดเจ็บอื่นๆ ได้
กรดแบตเตอรี่อาจทำให้ตาบอดหรือลวกผิวหนังอย่างรุนแรง
ล้างตาด้วยน้ำทันทีและพบแพทย์โดยเร็ว
มีตะกั่ว ห้ามทิ้ง

ชิ้นส่วนสติกเกอร์: 93-6681

s_decal93-6681

อันตรายจากการถูกบาด/ถูกตัด, พัดลม—อยู่ให้ห่างจากชิ้นส่วนเคลื่อนไหว

ชิ้นส่วนสติกเกอร์: 93-7276

s_decal93-7276

อันตรายจากการระเบิด—สวมแว่นนิรภัย
อันตรายจากน้ำยากัดกร่อน/แผลไหม้จากสารเคมี—ปฐมพยาบาลและล้างด้วยน้ำปริมาณมาก
อันตรายจากเพลิงไหม้—ห้ามอยู่ใกล้ไฟ เปลวไฟ หรือสูบบุหรี่
อันตรายจากสารพิษ—กันเด็กๆ ให้อยู่ห่างจากแบตเตอรี่

ชิ้นส่วนสติกเกอร์: 94-3353

s_decal94-3353

อันตรายจากการถูกหนีบมือ—ห้ามนำมือเข้าไปใกล้

ชิ้นส่วนสติกเกอร์: 99-3444

s_decal99-3444

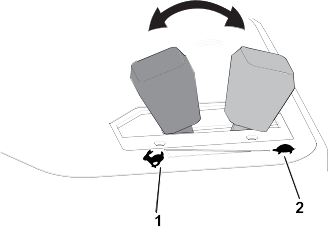

ความเร็วในการเคลื่อนย้าย—เร็ว
ความเร็วในการตัดหญ้า—ช้า

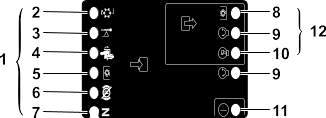

ชิ้นส่วนสติกเกอร์: 106-9290

รุ่น 03170

s_decal106-9290

เกียร์ว่าง
เบรกมือ—ปลดอยู่
PTO
อยู่ในที่นั่ง
เครื่องดับด้วยอุณหภูมิสูง
ใบมีดพวง—ใช้งานอยู่
คำเตือนอุณหภูมิสูง
อินพุต
เอาต์พุต
กำลัง
เครื่องยนต์—สตาร์ท
เครื่องยนต์—ทำงาน
เครื่องยนต์—สตาร์ท
PTO

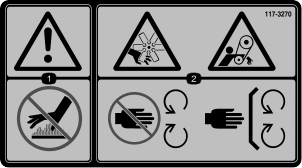

ชิ้นส่วนสติกเกอร์: 117-3270

s_decal117-3270

คำเตือน—ห้ามแตะพื้นผิวร้อน
อันตรายจากการถูกบาด/ถูกตัดมือ, อันตรายจากการเกี่ยวพันกับสายพาน—อยู่ห่างจากชิ้นส่วนเคลื่อนไหว ติดตั้งแผงกั้นและฝาครอบทั้งหมดให้เข้าที่

ชิ้นส่วนสติกเกอร์: 121-3598

อุปกรณ์มาตรฐาน CE

s_decal121-3598

อันตรายจากการคว่ำเอียง—ห้ามขับข้ามเนินที่มีความชันมากกว่า 17° ในแนวขวาง

หมายเหตุ: อุปกรณ์นี้ผ่านการทดสอบความเสถียรตามมาตรฐานอุตสาหกรรมในการทดสอบแนวข้างและแนวยาวแบบอยู่กับที่ โดยใช้ความลาดสูงสุดที่แนะนำตามที่ระบุอยู่บนสติกเกอร์ กรุณาดูคำแนะนำการใช้งานอุปกรณ์บนทางลาดในคู่มือผู้ใช้ รวมถึงสภาวะที่คุณสามารถใช้งานอุปกรณ์ได้ เพื่อประเมินว่าคุณจะใช้งานอุปกรณ์ในสภาวะดังกล่าวและในบริเวณที่ต้องการได้หรือไม่ สภาพเส้นทางที่เปลี่ยนแปลงไปอาจจะส่งผลต่อการทำงานของอุปกรณ์บนพื้นลาดได้ ถ้าทำได้ ควรวางชุดตัดหญ้าไว้ต่ำลงกับพื้นขณะใช้งานอุปกรณ์บนทางลาด การยกชุดตัดหญ้าขณะใช้งานบนทางลาดอาจทำให้อุปกรณ์ไม่มั่นคงได้

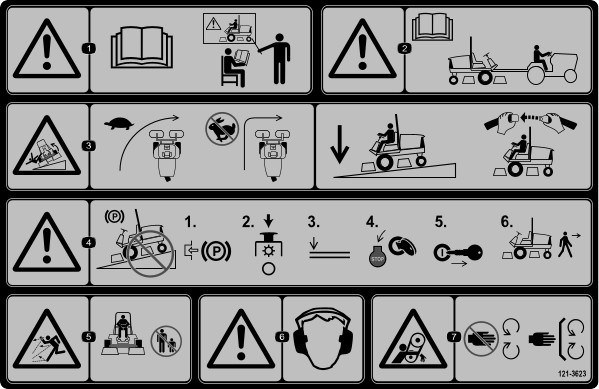

ชิ้นส่วนสติกเกอร์: 121-3623

s_decal121-3623

คำเตือน—อ่านคู่มือผู้ใช้ อย่าใช้งานอุปกรณ์นี้ เว้นแต่คุณได้รับการฝึกฝนมาแล้ว
คำเตือน—อ่านคู่มือผู้ใช้ก่อนการลากพ่วงอุปกรณ์
อันตรายจากการคว่ำเอียง—ชะลอความเร็วก่อนเลี้ยว ลดระดับชุดตัดหญ้าลงและคาดเข็มขัดนิรภัยเมื่อขับบนทางลาด
คำเตือน—อย่าจอดอุปกรณ์บนทางลาด ใช้เบรกมือ หยุดการทำงานของชุดตัดหญ้า ลดระดับอุปกรณ์ต่อพ่วงลงมา ดับเครื่องยนต์ และดึงกุญแจสตาร์ทออก ก่อนลุกออกจากอุปกรณ์
อันตรายจากวัตถุกระเด็น—กันคนโดยรอบให้อยู่ห่างจากเครื่องตัดหญ้า
คำเตือน—สวมใส่เครื่องป้องกันการได้ยิน
อันตรายจากการเกี่ยวพัน—อยู่ให้ห่างจากชิ้นส่วนเคลื่อนไหว ติดตั้งแผงกั้นและอุปกรณ์นิรภัยเข้าที่

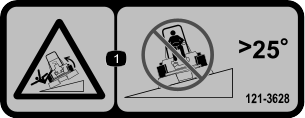

ชิ้นส่วนสติกเกอร์: 121-3628

s_decal121-3628

อันตรายจากการคว่ำเอียง—ห้ามขับข้ามเนินที่มีความชันมากกว่า 25° ในแนวขวาง

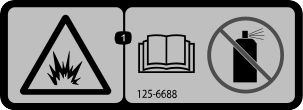

ชิ้นส่วนสติกเกอร์: 125-6688

s_decal125-6688

อันตรายจากการระเบิด—อ่านคู่มือผู้ใช้ ห้ามใช้น้ำยาสตาร์ท

ชิ้นส่วนสติกเกอร์: 133-8062

s_decal133-8062

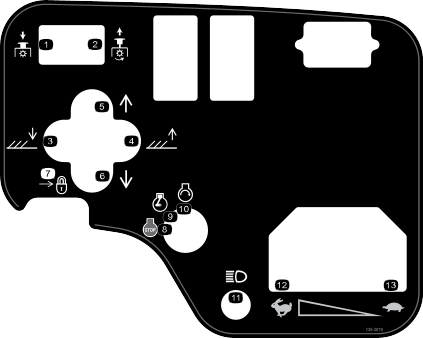

ชิ้นส่วนสติกเกอร์: 136-3678

รุ่น 03170

s_decal136-3678

PTO—ปลด
PTO—ใช้งาน
ลดชุดตัดหญ้าลง
ยกชุดตัดหญ้าขึ้น
ล็อก
เครื่องยนต์—ดับเครื่อง
เครื่องยนต์—ทำงาน
เครื่องยนต์—สตาร์ท
ไฟส่องสว่าง
เร็ว
ช้า

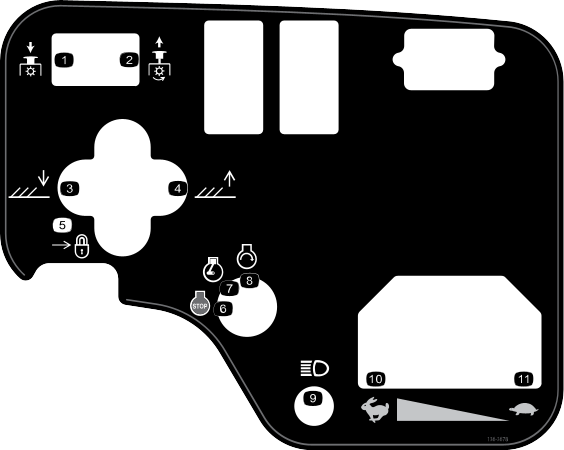

ชิ้นส่วนสติกเกอร์: 136-3679

รุ่น 03171

s_decal136-3679

PTO—ปลด
PTO—ใช้งาน
ลดชุดตัดหญ้าลง
ยกชุดตัดหญ้าขึ้น

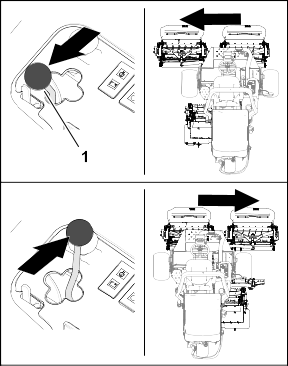

ขยับชุดตัดหญ้าไปด้านขวา
ขยับชุดตัดหญ้าไปด้านซ้าย
ล็อก
เครื่องยนต์—ดับเครื่อง
เครื่องยนต์—ทำงาน
เครื่องยนต์—สตาร์ท
ไฟส่องสว่าง
เร็ว
ช้า

ชิ้นส่วนสติกเกอร์: 136-3702

s_decal136-3702

คำเตือน—อ่านคู่มือผู้ใช้ คาดเข็มขัดนิรภัย อย่าถอดโรลบาร์
คำเตือน—ห้ามดัดแปลงโรลบาร์

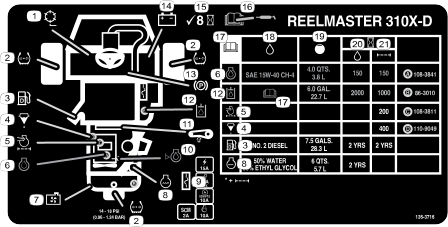

ชิ้นส่วนสติกเกอร์: 136-3716

s_decal136-3716

ความเร็วใบมีดพวง
แรงดันลมยาง
น้ำมันดีเซล
เครื่องแยกน้ำ/เชื้อเพลิง
ตัวกรองอากาศเครื่องยนต์
น้ำมันเครื่อง
ตะแกรงหม้อน้ำ
น้ำยาหล่อเย็นเครื่องยนต์
ฟิวส์
ระดับน้ำมันเครื่อง
ความตึงสายพาน
น้ำมันไฮดรอลิก
เบรกมือ
แบตเตอรี่
ตรวจสอบทุก 8 ชั่วโมง
อ่านข้อมูลเกี่ยวกับการหล่อลื่นได้จากคู่มือผู้ใช้
อ่านคู่มือผู้ใช้
ของเหลว
ความจุ
รอบของเหลว (ชั่วโมง)
รอบตัวกรอง (ชั่วโมง)

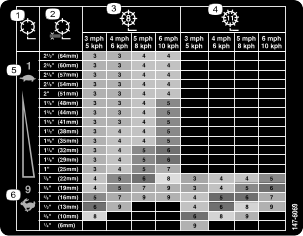

ชิ้นส่วนสติกเกอร์: 147-6069

s_decal147-6069

ความเร็วใบมีดพวง
ความสูงในการตัดของใบมีดพวง
การปรับใบมีดพวง 8 ใบมีด
การปรับใบมีดพวง 11 ใบมีด
ช้า
เร็ว

การตั้งค่า

อะไหล่ที่ต้องใช้

2	ชุดล้อหน้า
1	ชุดล้อหลัง

ติดตั้งชุดล้อเข้ากับดุมล้อ โดยให้จุกเติมลมหันออกด้านนอก

หมายเหตุ: ล้อหลังจะแคบกว่าล้อหน้า
ยึดล้อเข้ากับดุมล้อให้แน่นหนาด้วยน็อตล้อ และขันน็อตแบบไขว้ กล่าวคือน็อตตัวถัดไปที่จะขันต้องอยู่ตรงกันข้ามกับน็อตตัวก่อนหน้า และขันจนได้แรงบิด 61 ถึง 88 นิวตันเมตร (45 ถึง 65 ฟุตปอนด์)
ทำซ้ำขั้นตอนนี้กับล้อชุดอื่นๆ

อะไหล่ที่ต้องใช้

1	พวงมาลัย
1	ฝาครอบพวงมาลัย
1	แหวนขนาดใหญ่
1	น็อตสวมทับ
1	สกรู

G402549

ติดตั้งพวงมาลัยดังแสดงในภาพ
ขันน็อตจนได้แรงบิด 27 ถึง 35 นิวตันเมตร (20 ถึง 26 ฟุตปอนด์)

อันตราย

น้ำอิเล็กโทรไลต์ในแบตเตอรี่ประกอบด้วยกรดซัลฟูริก ซึ่งเป็นอันตรายหากรับประทาน หรือทำให้เป็นแผลไหม้รุนแรง

ห้ามดื่มน้ำอิเล็กโตรไลต์และหลีกเลี่ยงไม่ให้สัมผัสกับผิวหนัง ดวงตา หรือเสื้อผ้า
ควรสวมแว่นตานิรภัยและถุงมือยางเสมอ
เติมน้ำแบตเตอรี่ในสถานที่ที่มีน้ำสะอาดเตรียมไว้เสมอเพื่อใช้ล้างผิวหนัง

G402553.svg

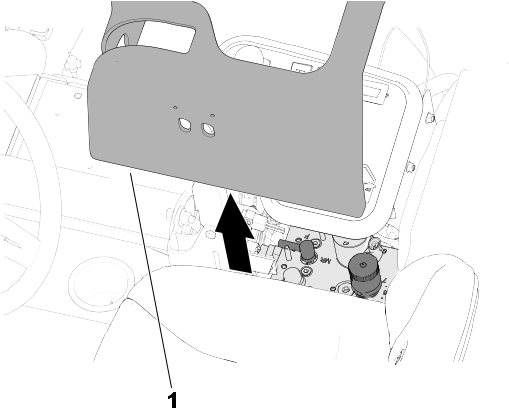

ถอดฝาครอบแบตเตอรี่
วัดแรงดันไฟฟ้าของแบตเตอรี่

หมายเหตุ: หากวัดได้ 12.4 โวลต์ขึ้นไป แสดงว่าแบตเตอรี่ประจุเต็มแล้ว
หากวัดได้ 12.3 โวลต์หรือน้อยกว่านี้ ให้ชาร์จแบตเตอรี่ด้วยกำลัง 3 - 4 แอมป์เป็นเวลา 4 - 8 ชั่วโมง
คำเตือน

ขั้นตอนการชาร์จแบตเตอรี่ทำให้เกิดก๊าซที่อาจระเบิดได้ ซึ่งอาจส่งผลให้ได้รับบาดเจ็บร้ายแรงหรือเสียชีวิตได้
- ระวังไม่ให้แบตเตอรี่เข้าใกล้ประกายไฟหรือเปลวไฟ
- ห้ามสูบบุหรี่ใกล้กับแบตเตอรี่เป็นอันขาด
เมื่อชาร์จแบตเตอรี่แล้ว ถอดเครื่องชาร์จออกจากเต้ารับไฟฟ้าและเสาแบตเตอรี่

G402557

ต่อสายไฟขั้วบวก (สีแดง) เข้ากับขั้วบวก (+) แล้วยึดด้วยสลักเกลียวรูปตัว T และน็อต

หมายเหตุ: ตรวจสอบให้แน่ใจว่าขั้วบวก (+) เข้าไปกับเสาจนสุด และสายไฟวางแนบกับแบตเตอรี่อย่างแน่นหนา

สำคัญ

สายไฟจะต้องไม่สัมผัสกับฝาครอบแบตเตอรี่
ต่อสายไฟขั้วลบ (สีดำ) เข้ากับขั้วบวก (–) แล้วยึดด้วยสลักเกลียวรูปตัว T และน็อต
คำเตือน

การเดินสายไฟแบตเตอรี่ไม่ถูกต้องอาจทำให้รถและสายไฟเสียหาย โดยทำให้เกิดประกายไฟ ประกายไฟอาจทำให้แบตเตอรี่ปล่อยก๊าซที่ทำให้ระเบิด ซึ่งอาจส่งผลให้บาดเจ็บร้ายแรงหรือเสียชีวิตได้
- ถอดสายไฟแบตเตอรี่ขั้วลบ (สีดำ) ก่อนถอดสายไฟแบตเตอรี่ขั้วบวก (สีแดง) เสมอ
- ต่อสายไฟแบตเตอรี่ขั้วบวก (สีแดง) ก่อนต่อสายไฟขั้วลบ (สีดำ) เสมอ
สำคัญ

หากคุณถอดแบตเตอรี่ออกมา ตอนที่ขันสลักเกลียวของข้อรัดแบตเตอรี่นั้น หัวสลักเกลียวต้องอยู่ด้านล่างและน็อตต้องอยู่ด้านบน เพราะหากสลักเกลียวของข้อรัดอยู่ในทิศทางตรงกันข้าม สลักเกลียวอาจจะสัมผัสกับท่อไฮดรอลิกตอนที่คุณขยับชุดตัดหญ้า
เคลือบขั้วต่อแบตเตอรี่ด้วยจาระบีแบบสกินโอเวอร์ Grafo 112X (หมายเลขชิ้นส่วน (Toro 505-47) หรือน้ำมันเบาเพื่อป้องกันการสึกกร่อน
เลื่อนฝาครอบยางไปครอบขั้วบวกเพื่อป้องกันไม่ให้เกิดการลัดวงจร
ติดตั้งฝาครอบแบตเตอรี่

อะไหล่ที่ต้องใช้

1	เครื่องมือวัดมุม

จอดอุปกรณ์บนพื้นราบ

G402558

ตรวจดูให้แน่ใจว่าอุปกรณ์ได้ระนาบ โดยวางเครื่องมือวัดมุมแบบมือถือ ลงบนคานขวางของโครงอุปกรณ์
หากค่าบนเครื่องวัดมุมไม่เท่ากับ 0° ให้เคลื่อนอุปกรณ์ไปจอดบริเวณอื่นที่เครื่องวัดมุมแสดงค่า 0° แทน

G402560

ตรวจสอบเครื่องมือบอกความลาดชัน ที่อยู่บนท่อสเตียริงของอุปกรณ์

หมายเหตุ: เครื่องมือบอกความลาดชันควรจะอ่านค่าได้ 0° เมื่อมองจากตำแหน่งของผู้ใช้งาน
หากค่าบนเครื่องมือบอกความลาดชันไม่เท่ากับ 0° ให้คลายน็อตและสกรูที่ยึดเครื่องมือวัดมุมเข้ากับโครงยึด จากนั้นปรับเครื่องมือวัดมุมจนได้ค่าเท่ากับ 0° แล้วจึงขันสกรูและน็อตให้แน่น

อะไหล่ที่ต้องใช้

1	ชุดโรลบาร์
4	สลักเกลียวติดจาน
4	น็อตล็อก
1	ข้อรัดท่ออ่อน

คำเตือน

การใช้อุปกรณ์ที่มีการดัดแปลงโรลบาร์หรือโรลบาร์ชำรุด อาจให้การปกป้องคุณได้ไม่เพียงพอเมื่อเกิดการพลิกคว่ำ ซึ่งอาจส่งผลให้ได้รับบาดเจ็บร้ายแรงหรือเสียชีวิตได้

ห้ามติดตั้งโรลบาร์ที่เสียหายหรือผ่านการดัดแปลงบนอุปกรณ์
หากโรลบาร์เสียหาย ให้เปลี่ยนใหม่ อย่าซ่อมแซมหรือดัดแปลง

G402561

ยกโรลบาร์ วางลงในโครงยึดบนรถลากพ่วง แล้วจัดตำแหน่งให้รูตรงกัน ท่อระบาย จะต้องอยู่ทางซ้ายมือของอุปกรณ์
ยึดโรลบาร์แต่ละด้านเข้ากับโครงยึดโดยใช้สลักเกลียวติดจาน 2 ตัวและน็อตล็อกอีก 2 ตัว ขันจนได้แรงบิด 81 นิวตันเมตร (60 ฟุตปอนด์)
ยึดท่ออ่อนท่อระบายของท่อเชื้อเพลิง เข้ากับท่อระบายโดยใช้ข้อรัดท่ออ่อน

ข้อควรระวัง

การสตาร์ทเครื่องยนต์โดยที่ท่ออ่อนท่อระบายของท่อเชื้อเพลิงไม่ได้ต่อเข้ากับท่อระบาย จะทำให้น้ำมันเชื้อเพลิงรั่วไหลออกจากท่ออ่อน ซึ่งจะเพิ่มความเสี่ยงต่อการเกิดเพลิงไหม้และการระเบิด เพลิงไหม้หรือการระเบิดที่เกิดจากเชื้อเพลิงอาจทำให้ได้รับบาดเจ็บร้ายแรงหรือเสียชีวิตได้

ต่อท่ออ่อนท่อระบายของท่อเชื้อเพลิงเข้ากับท่อระบายก่อนสตาร์ทเครื่องยนต์

อะไหล่ที่ต้องใช้

1	ชุดแขนยก (ชุดอุปกรณ์เสริม—สั่งซื้อแยก)

การเตรียมตัวติดตั้งแขนยก

G402564

สอดแกนหมุน เข้าไปในแขนยกแต่ละข้าง และจัดตำแหน่งให้รูยึดตรงกัน
ยึดแกนหมุนเข้ากับแขนยกด้วยสลักเกลียว 2 ตัว (5/16 x 7/8 นิ้ว)
ขันสลักเกลียวจนได้แรงบิด 37 ถึง 45 นิวตันเมตร (27 ถึง 33 ฟุตปอนด์)

G402566

ที่ด้านหน้ารถ ให้ถอดสลักเกลียวติดจาน 2 ตัว (1/2 x 2 นิ้ว) ที่ยึดข้อต่อเพลาหมุน เข้ากับเพลาหมุนของแขนยก ออก แล้วถอดข้อต่อออก

หมายเหตุ: เก็บข้อต่อเพลาหมุนและสลักเกลียวติดจานเอาไว้ก่อน

การประกอบแขนยกเข้ากับอุปกรณ์

G402567

ประกอบแขนยก ลงบนเพลาหมุนของแขนยก ดังแสดงในภาพ
ประกอบข้อต่อเพลาหมุนที่ถอดออกมาก่อนหน้านี้ เข้ากับเพลาหมุนของแขนยกโดยใช้สลักเกลียวติดจาน 2 ตัว (1/2 x 2 นิ้ว)
ขันสลักเกลียวติดจาน (1/2 x 2 นิ้ว) จนได้แรงบิด 95 นิวตันเมตร (70 ฟุตปอนด์)

การประกอบกระบอกสูบยกเข้ากับแขนยกด้านซ้าย

G402568

ประกอบกระบอกสูบยกเข้ากับแขนยกด้านซ้ายดังแสดงในภาพ

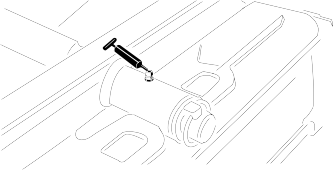

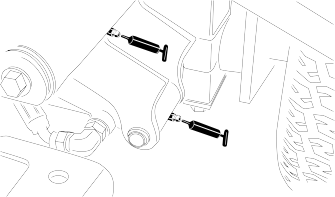

หยอดจาระบีลิเธียมหมายเลข 2 ที่จุดอัดจาระบี ของแขนยกและกระบอกสูบไฮดรอลิก

การประกอบกระบอกสูบยกเข้ากับแขนยกด้านขวา

G402572

วางอ่างระบายไว้ใต้ข้อต่อไฮดรอลิกของกระบอกสูบยก

G402570

คลายข้อต่อหมุนตรง ของท่อไหลกลับและข้อต่อหมุน 90° ของท่อยกที่กระบอกสูบยก
ใช้ผ้าขี้ริ้วพันรอบๆ ข้อต่อท่อ

G402573

ค่อยๆ เลื่อนก้านกระบอกสูบยก จนกระทั่งตรงกับรูในหน้าแปลนของแขกยกด้านขวา

สำคัญ

น้ำมันไฮดรอลิกบางส่วนจะถูกดันออกมาจากข้อต่อท่อขณะที่คุณเลื่อนก้านท่อกระบอกสูบยก
ประกอบก้านกระบอกสูบเข้ากับหน้าแปลนโดยใช้หมุดยึด ตัวคั่น 2 อัน และแหวนล็อกอีก 2 วง

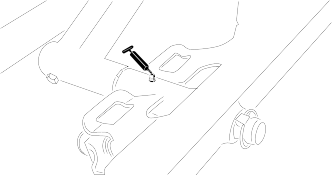

หยอดจาระบีลิเธียมหมายเลข 2 ที่จุดอัดจาระบี ของแขนยกและกระบอกสูบไฮดรอลิก

G402574

ขันข้อต่อหมุนของท่อไหลกลับ และท่อยก ให้ได้แรงบิด 37 ถึง 45 นิวตันเมตร (27 ถึง 33 ฟุตปอนด์)
ล้างน้ำมันไฮดรอลิกออกจากเครื่องจักร

อะไหล่ที่ต้องใช้

3	ชุดตัดหญ้า (ชิ้นส่วนเสริม—สั่งซื้อแยก)

การเตรียมชุดตัดหญ้า

นำชุดตัดหญ้าออกจากลัง
ปรับชุดตัดหญ้าตามคำแนะนำในคู่มือผู้ใช้ของชุดตัดหญ้า

การติดตั้งโครงรองรับเข้ากับชุดตัดหญ้าด้านหน้า

ชุดตัดหญ้าพร้อมข้อต่อ

หมายเหตุ: โครงรองรับเป็นองค์ประกอบส่วนหนึ่งของชุดแขกยกที่เป็นอุปกรณ์เสริม

G402575

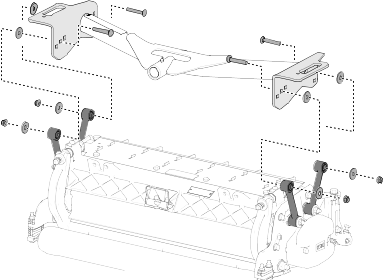

จัดตำแหน่งให้รูบนแผ่นเพลทของโครงรองรับด้านหน้าตรงกับรูของเพลทยึดของชุดตัดหญ้า

หมายเหตุ: หากคุณเริ่มประกอบที่ด้านหลังของชุดตัดหญ้า ให้ใช้รูตรงกลางบนแผ่นเพลท
ติดตั้งชุดตัดหญ้าเข้ากับโครงรองรับด้านหลังดังแสดงในภาพ
ขันน็อตล็อกติดจาน จนได้แรงบิด 37 ถึง 45 นิวตันเมตร (27 ถึง 33 ฟุตปอนด์)
ทำซ้ำขั้นตอนนี้สำหรับชุดตัดหญ้าและโครงรองรับด้านหน้าอีกชุดหนึ่ง

การประกอบชุดตัดหญ้าและโครงรองรับด้านหลัง

ชุดตัดหญ้าพร้อมข้อต่อ

หมายเหตุ: โครงรองรับด้านหลังเป็นองค์ประกอบส่วนหนึ่งของชุดแขกยกที่เป็นอุปกรณ์เสริม

G402576

จัดตำแหน่งให้รูบนแผ่นเพลทของโครงรองรับด้านหลังตรงกับรูของเพลทยึดของชุดตัดหญ้า

หมายเหตุ: หากคุณเริ่มประกอบที่ด้านหลังของชุดตัดหญ้า ให้ใช้รูตรงกลางบนแผ่นเพลท
ติดตั้งชุดตัดหญ้าเข้ากับโครงรองรับด้านหลังดังแสดงในภาพ
ขันน็อตล็อกติดจาน จนได้แรงบิด 37 ถึง 45 นิวตันเมตร (27 ถึง 33 ฟุตปอนด์)

การติดตั้งโครงรองรับเข้ากับชุดตัดหญ้าด้านหน้า

ชุดตัดหญ้าพร้อมเพลทยึด

G402577

จัดตำแหน่งให้รูบนแผ่นเพลทของโครงรองรับด้านหน้าตรงกับรูของเพลทยึดของชุดตัดหญ้า

หมายเหตุ: หากคุณเริ่มประกอบที่ด้านหลังของชุดตัดหญ้า ให้ใช้รูตรงกลางบนแผ่นเพลทแต่ละแผ่น
ติดตั้งชุดตัดหญ้าเข้ากับโครงรองรับดังแสดงในภาพ
ขันน็อตล็อกติดจาน จนได้แรงบิด 37 ถึง 45 นิวตันเมตร (27 ถึง 33 ฟุตปอนด์)
ทำซ้ำขั้นตอนนี้สำหรับชุดตัดหญ้าและโครงรองรับด้านหน้าอีกชุดหนึ่ง

การประกอบชุดตัดหญ้าและโครงรองรับด้านหลัง

ชุดตัดหญ้าพร้อมเพลทยึด

G402578

จัดตำแหน่งให้รูบนแผ่นเพลทของโครงรองรับด้านหลังตรงกับรูของเพลทยึดของชุดตัดหญ้า

หมายเหตุ: หากคุณเริ่มประกอบที่ด้านหลังของชุดตัดหญ้า ให้ใช้รูตรงกลางบนแผ่นเพลทแต่ละแผ่น
ติดตั้งชุดตัดหญ้าเข้ากับโครงรองรับดังแสดงในภาพ
ขันน็อตล็อกติดจาน จนได้แรงบิด 37 ถึง 45 นิวตันเมตร (27 ถึง 33 ฟุตปอนด์)

G402579

เลื่อนแหวนรองกันรุน ลงไปบนแกนหมุนของแขนยก
เลื่อนโครงรองรับชุดตัดหญ้า ลงไปบนแกนหมุน แล้วยึดด้วยหมุดสลัก

หมายเหตุ: บนชุดตัดหญ้าด้านหลัง ให้วางแหวนรองกันรุนไว้ระหว่างด้านท้ายของโครงรองรับกับหมุดสลัก
หยอดจาระบีให้ครบทุกจุดบนแขนยกและแกนหมุนของโครงรองรับ

สำคัญ

ท่ออ่อนจะต้องไม่บิดหรือหักงอ และต้องเชื่อมต่อท่ออ่อนของชุดตัดหญ้าตามที่แสดงในภาพ ยกชุดตัดหญ้าขึ้นและเลื่อนไปทางซ้าย (รุ่น 03171) ท่ออ่อนของชุดตัดหญ้าด้านหลังจะต้องไม่สัมผัสกับตัวยึดสายโยง ถ้าจำเป็น ให้ปรับตำแหน่งของข้อต่อและ/หรือท่ออ่อน

G402580

G530097

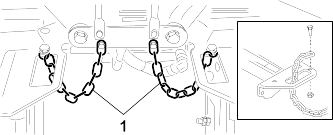

สอดสายโซ่ ลอดผ่านช่องบริเวณปลายโครงรองรับแต่ละฝั่ง จากนั้นใช้สลักเกลียวและน็อตล็อกยึดสายโซ่เข้ากับด้านบนของโครงรองรับ

G402582

วางชุดตัดหญ้าไว้ข้างหน้าแกนหมุนของแขนยก
ถอดน้ำหนักถ่วง โอริง และสลักยึด 2 ตัว ออกจากปลายชุดตัดหญ้าด้านขวา
ถอดจุกออกจากตัวเรือนแบริ่ง จากนั้นติดตั้งน้ำหนักถ่วงและโอริง
ทำซ้ำขั้นตอนที่ 2 และ 3 กับชุดตัดหญ้าที่เหลือ

G402583

ติดตั้งโอริง บนหน้าแปลนของมอเตอร์ขับ
ติดตั้งมอเตอร์เข้ากับฝั่งขับของชุดตัดหญ้า แล้วยึดด้วยสลักเกลียว 2 ตัว

อะไหล่ที่ต้องใช้

1	อุปกรณ์เทเลเมติกส์
1	โครงยึดอุปกรณ์
1	ชุดสายไฟของอุปกรณ์เทเลเมติกส์
2	สลักเกลียวหกเหลี่ยม (#10 x 3/4 นิ้ว)
2	น็อตล็อก (#10)
1	สลักตัว U
2	น็อตมีบ่า (3/8 นิ้ว)

G534669s

ยึดอุปกรณ์เทเลเมติกส์ เข้ากับโครงยึดอุปกรณ์ โดยใช้สลักเกลียวหัวเหลี่ยม (#10 x 3/4 นิ้ว) 2 ตัว และน็อตล็อก (#10) 2 ตัว

G534681s

ยึดโครงยึดอุปกรณ์ เข้ากับโรลบาร์ส่วนบนทางฝั่งขวามือ โดยใช้สลักตัว U ตัว และน็อตมีบ่า (3/8 นิ้ว) 2 ตัว
เปิดกระโปรงของอุปกรณ์

G534702s

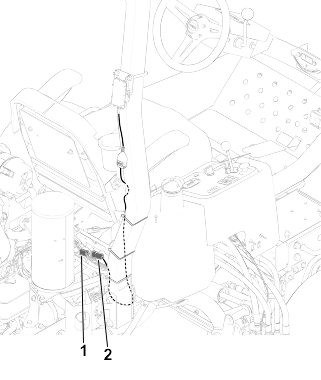

ต่อขั้วต่อชุดสายไฟ เข้ากับขั้วต่อบนชุดสายไฟ P02 ของอุปกรณ์เทเลเมติกส์

G534716s

เดินสายไฟลงมาตามแนวโรลบาร์และเสียบขั้วต่อของชุดสายไฟ P01 เข้ากับขั้วต่อบนชุดสายไฟ P50 ของอุปกรณ์
ปิดและล็อกสลักฝากระโปรงอุปกรณ์
ใช้สายรัดยึดชุดสายไฟเข้ากับโรลบาร์ดังแสดงในภาพ

การตรวจสอบระยะห่างระหว่างแขนยกกับชุดตัดหญ้าด้านหลัง

G402584

สตาร์ทเครื่องยนต์ ยกชุดตัดหญ้าขึ้น ดับเครื่องยนต์ ดึงกุญแจออก และรอให้ชิ้นส่วนเคลื่อนไหวทั้งหมดหยุดนิ่ง
ที่ชุดตัดหญ้าด้านหน้า ให้วัดระยะห่างระหว่างแขนยกด้านซ้าย กับโครงยึดแผ่นเพลทพื้น และระยะห่างระหว่างแขนยกด้านซ้ายกับโครงยึดแผ่นเพลทพื้น

หมายเหตุ: ระยะห่างที่ถูกต้องคือ 5 ถึง 8 มม. (3/16 ถึง 5/16 นิ้ว) หากระยะห่างที่วัดได้แตกต่างจากนี้ ให้ปรับกระบอกสูบยกของชุดตัดหญ้า

สำคัญ

หากระยะห่างของโครงยึดแผ่นเพลทพื้นไม่พอ แขนยกอาจเสียหายได้

G402585

ที่ชุดตัดหญ้าด้านหลัง ให้วัดระยะห่างระหว่างแถบกันสึกบนบาร์กันสึก ของชุดตัดหญ้าด้านหลังกับส่วนกันกระแทก

หมายเหตุ: ระยะห่างที่ถูกต้องคือ 0.51 ถึง 2.54 มม. (0.02 ถึง 0.10 นิ้ว) หากระยะห่างที่วัดได้แตกต่างจากนี้ ให้ปรับกระบอกสูบยกของชุดตัดหญ้า

สำคัญ

หากระยะห่างของบาร์กันสึกด้านหลังไม่พอ ชุดตัดหญ้าอาจเสียหายได้
สตาร์ทเครื่องยนต์ ลดชุดตัดหญ้าลง ดับเครื่องยนต์ ดึงกุญแจออก และรอให้ชิ้นส่วนเคลื่อนไหวทั้งหมดหยุดนิ่ง

การปรับระยะห่างของแขนยก

G402586

คลายน็อตสวมทับ และสลักเกลียวหยุดของแขนยก ที่แต่ละด้านของอุปกรณ์

G402587

คลายน็อตสวมทับ บนก้านกระบอกสูบยก
ถอดหมุดออกจากปลายก้านและหมุนน็อตสวมทับหมุดเคลวิส
ใส่หมุดเข้าไป และตรวจสอบระยะห่าง
ทำซ้ำขั้นตอนที่ 1 ถึง 4 ตามความจำเป็น
สตาร์ทเครื่องยนต์ ยกชุดตัดหญ้าขึ้น ดับเครื่องยนต์ ดึงกุญแจออก และรอให้ชิ้นส่วนเคลื่อนไหวทั้งหมดหยุดนิ่ง
วัดระยะห่างระหว่างแขกยกด้านซ้ายและด้านขวากับโครงยึดแผ่นเพลทพื้น

หมายเหตุ: ระยะห่างที่ถูกต้องคือ 0.51 ถึง 2.54 มม. (0.02 ถึง 0.10 นิ้ว)
ทำซ้ำขั้นตอนที่ 6 และ 7 ตามความจำเป็น
ขันน็อตสวมทับของหมุดเคลวิสให้แน่น
ทำซ้ำขั้นตอนที่ 1 ถึง 9 สำหรับอีกฝั่งหนึ่งของอุปกรณ์

การปรับสลักเกลียวหยุดของแขนยก

สำคัญ

หากระยะห่างของสลักเกลียวหยุดไม่พอ แขนยกอาจเสียหายได้

หมายเหตุ: หากแขนยกด้านหลังมีเสียงโลหะกระทบกัน ให้ลดระยะห่างลง

G402588

สตาร์ทเครื่องยนต์ ยกชุดตัดหญ้าขึ้น ดับเครื่องยนต์ ดึงกุญแจออก และรอให้ชิ้นส่วนเคลื่อนไหวทั้งหมดหยุดนิ่ง
ปรับน็อตสวมทับ และสลักเกลียวหยุด จนกระทั่งวัดระยะห่างระหว่างสลักเกลียวหยุดกับแผ่นเพลทแขนยกได้ 0.13 ถึง 1.02 มม. (0.005 ถึง 0.040 นิ้ว)
ทำซ้ำขั้นตอนที่ 2 สำหรับแขนยกอีกฝั่ง
สตาร์ทเครื่องยนต์ ลดชุดตัดหญ้าลง ดับเครื่องยนต์ ดึงกุญแจออก และรอให้ชิ้นส่วนเคลื่อนไหวทั้งหมดหยุดนิ่ง

การปรับระยะห่างของชุดตัดหญ้าด้านหลัง

คลายน็อตสวมทับ บนก้านกระบอกสูบยก

G402589

จับก้านกระบอกสูบที่อยู่ใกล้กับน็อตสวมทับด้วยคีมและผ้าขี้ริ้ว จากนั้นหมุนก้านกระบอกสูบ

หมายเหตุ: การลดความยาวของก้านกระบอกสูบลงจะเป็นการลดระยะห่างระหว่างแถบกันสึกกับส่วนกันกระแทก
สตาร์ทเครื่องยนต์ ยกชุดตัดหญ้าขึ้น ดับเครื่องยนต์ ดึงกุญแจออก และรอให้ชิ้นส่วนเคลื่อนไหวทั้งหมดหยุดนิ่ง
วัดระยะห่างระหว่างแถบกันสึกบนบาร์กันสึกของชุดตัดหญ้าด้านหลังกับส่วนกันกระแทก

หมายเหตุ: ระยะห่างที่ถูกต้องคือ 0.51 ถึง 2.54 มม. (0.02 ถึง 0.10 นิ้ว)
ทำซ้ำขั้นตอนที่ 1 ถึง 4 ตามความจำเป็น
สตาร์ทเครื่องยนต์ ลดชุดตัดหญ้าลง ดับเครื่องยนต์ ดึงกุญแจออก และรอให้ชิ้นส่วนเคลื่อนไหวทั้งหมดหยุดนิ่ง
ขันน็อตสวมทับให้แน่น

จอดอุปกรณ์บนพื้นราบ ลดชุดตัดหญ้าลงมา และเข้าเบรกจอด
ดับเครื่องยนต์ ดึงกุญแจออก และรอให้ชิ้นส่วนเคลื่อนไหวทั้งหมดหยุดนิ่ง
ตรวจสอบแรงดันลมยางและทำการปรับตามความจำเป็น

หมายเหตุ: ลมยางจะแข็งกว่าปกติเพื่อให้สะดวกสำหรับการขนส่ง

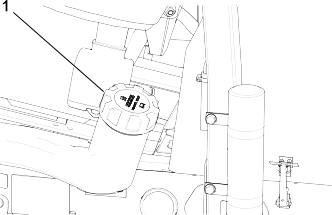

ตรวจสอบระดับน้ำมันไฮดรอลิก

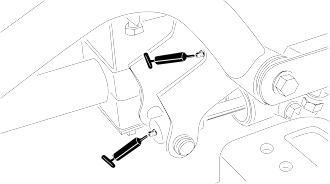

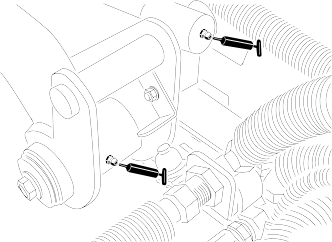

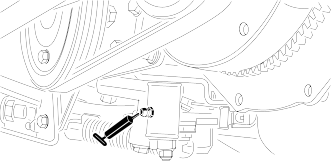

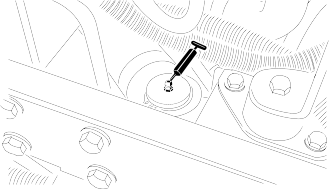

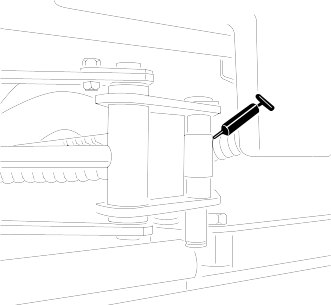

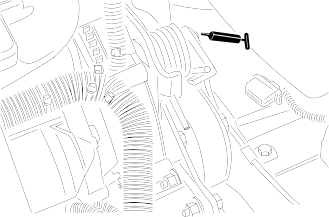

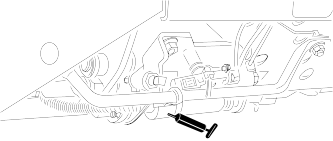

อัดจาระบี

หมายเหตุ: หากไม่อัดจาระบีอุปกรณ์อย่างเหมาะสมจะส่งผลให้ชิ้นส่วนสำคัญสึกหรอก่อนเวลาอันควร

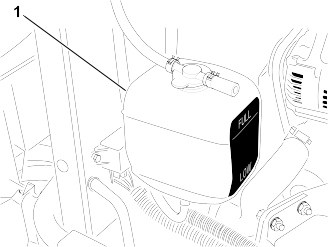

เปิดฝากระโปรงอุปกรณ์และตรวจสอบระดับน้ำหล่อเย็นเครื่องยนต์

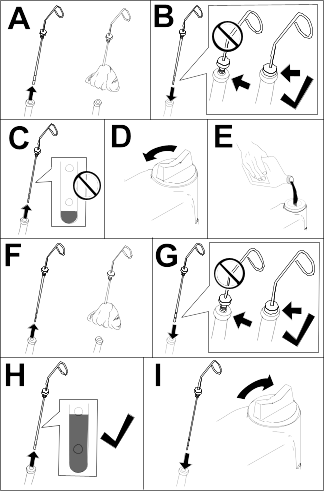

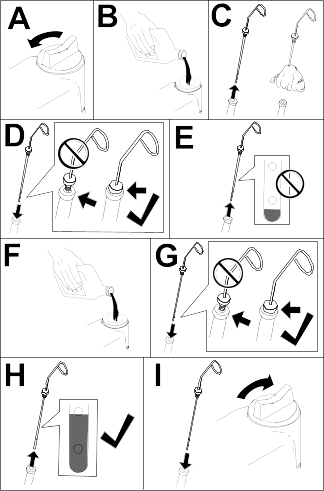

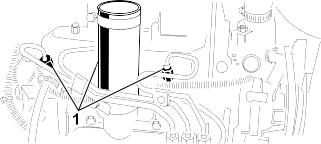

ตรวจสอบระดับน้ำมันเครื่อง จากนั้นปิดและล็อกสลักฝากระโปรงอุปกรณ์

หมายเหตุ: เครื่องยนต์เติมน้ำมันในห้องข้อเหวี่ยงมาให้แล้วจากโรงงาน แต่ควรตรวจสอบระดับน้ำมันก่อนและหลังสตาร์ทเครื่องยนต์ครั้งแรก

เครื่องจักร CE

อะไหล่ที่ต้องใช้

1	โครงยึดสลักกระโปรง
2	หมุดย้ำ
1	แหวน
1	สกรู (1/4 x 2 นิ้ว)
1	น็อตล็อก (1/4 นิ้ว)

ปลดล็อกสลักกระโปรงออกจากโครงยึดสลักกระโปรง

G402590

ถอดหมุดย้ำ 2 ตัว และโครงยึดสลักกระโปรง ออกจากฝากระโปรง

G402591

ขณะเรียงรูติดตั้งให้ตรงกัน ให้วางโครงยึดสลัก CE และโครงยึดสลักกระโปรงเข้ากับฝากระโปรง

หมายเหตุ: โครงยึดสลักต้องแนบกับกระโปรง

อย่าถอดชุดสลักเกลียวและน็อต ออกจากแขนของโครงยึดสลัก
วางแหวนให้ตรงกับรูที่ด้านในของกระโปรง
ใส่หมุดยึดโครงยึดและแหวนรองเข้ากับกระโปรง

G402592

เกี่ยวสลัก เข้ากับโครงยึดสลักกระโปรง

G402593

ขันสลักเกลียว เข้ากับแขนอีกข้างของโครงยึดสลักกระโปรง เพื่อล็อกสลักเข้าที่

หมายเหตุ: ขันน็อต และสลักเกลียวจนกระทั่งสลักเกลียวไม่ขยับไปมาภายในโครงยึดสลักกระโปรง

เครื่องจักร CE

อะไหล่ที่ต้องใช้

1	แผงกันท่อไอเสีย
4	สกรูเกลียวปล่อย

G402594

ติดตั้งแผงกันท่อไอเสีย เข้ากับโครงของอุปกรณ์และยึดด้วยสกรูเกลียวปล่อย 4 ตัว

เครื่องจักร CE

อะไหล่ที่ต้องใช้

1	สติกเกอร์ปีที่ผลิต
1	เครื่องหมาย CE
1	สติกเกอร์เตือนอันตรายจากการเอียง

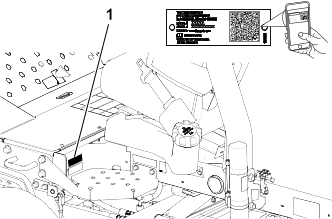

การติดสติกเกอร์ปีที่ผลิตและเครื่องหมาย CE

G411007

ใช้แอลกอฮอล์เช็ดทำความสะอาดโครงของอุปกรณ์ทางด้านซ้าย บริเวณใกล้กับป้ายระบุรุ่น/หมายเลขซีเรียล และรอให้แห้ง
แกะแผ่นรองสติกเกอร์ออก แล้วติดสติกเกอร์ปีที่ผลิต ลงบนโครงบริเวณใกล้กับป้ายหมายเลขซีเรียล

G402596

ใช้แอลกอฮอล์เช็ดทำความสะอาดโครงของอุปกรณ์ทางด้านซ้าย บริเวณใกล้กับล็อกกระโปรง และรอให้แห้ง
แกะแผ่นรองสติกเกอร์ออก แล้วติดสติกเกอร์เครื่องหมาย CE ลงบนโครง

การติดสติกเกอร์เตือนอันตรายจากการเอียง

G402597

ใช้แอลกอฮอล์เช็ดทำความสะอาดสติกเกอร์เตือนการเอียงบนเครื่องมือบอกความลาดชัน และรอให้แห้ง
แกะแผ่นรองออก แล้วติดสติกเกอร์เตือนการเอียงตามมาตรฐาน CE ดังแสดงในภาพ

อะไหล่ที่ต้องใช้

1	ชุดแท่นยกลูกกลิ้ง (ไม่มีมาให้และต้องสั่งซื้อแยก)

เมื่อคุณตัดหญ้าด้วยความสูงในการตัดที่สูงขึ้น ให้ติดตั้งชุดแท่นยกลูกกลิ้ง

ยกชุดตัดหญ้าขึ้น

G402598

มองหาตำแหน่งของตัวยึดโครง ที่อยู่บนชุดตัดหญ้าตรงกลาง
กดลูกกลิ้งหน้าของชุดตัดหญ้าตรงกลางลง แล้วจัดตำแหน่งให้รูบนตัวยึดแท่นยก ตรงกันกับรูบนตัวยึดโครง เพื่อให้การสัมผัสของลูกกลิ้งยังคงเหมือนเดิมเมื่อติดตั้งตัวยึดแท่นยกแล้ว
ลดชุดตัดหญ้าลงมา แล้วติดตั้งตัวยึดแท่นยกเข้ากับโครงโดยใช้สลักเกลียวและน็อตที่ให้มาพร้อมกับชุดแท่นยกลูกกลิ้ง

ภาพรวมผลิตภัณฑ์

G403727

ฝากระโปรงเครื่องยนต์
เบาะที่นั่งคนขับ
แขนควบคุม
พวงมาลัย
คันปรับเบาะที่นั่ง
ชุดตัดหญ้าด้านหน้า
ชุดตัดหญ้าด้านหลัง

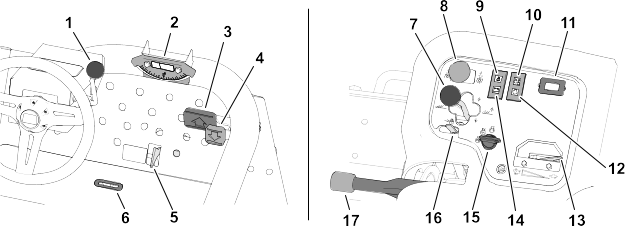

ส่วนควบคุม

G450123

คันปรับพวงมาลัยปรับมุม
เครื่องมือบอกความลาดชัน
แป้นเหยียบเดินหน้า
แป้นเหยียบถอยหลัง
คันเลื่อนเลือกตำแหน่งตัดหญ้า/เคลื่อนย้าย
ช่องระบุตำแหน่งชุดตัดหญ้า
คันบังคับชุดตัดหญ้า
สวิตช์ขับชุดตัดหญ้า
ไฟสถานะแรงดันน้ำมัน
ไฟแสดงอุณหภูมิน้ำหล่อเย็นเครื่องยนต์
มิเตอร์นับชั่วโมง
ไฟสถานะหัวเทียน
คันเร่ง
ไฟสถานะอัลเทอร์เนเตอร์
สวิตช์กุญแจ
ตัวล็อกคันยก
เบรกมือ

สวิตช์กุญแจ

G444247

ปิด
เดิน/อุ่นเครื่องยนต์

หมายเหตุ: เมื่อบิดกุญแจไปยังตำแหน่งเดินเครื่อง/อุ่นเครื่อง (Run/Preheat) จะเป็นการจุดหัวเทียน และไฟสถานะจะสว่างขึ้นประมาณ 7 วินาที
สตาร์ท

แป้นขับเคลื่อน

G450112

เดินหน้า—เหยียบแป้นเดินหน้า
ถอยหลัง (หรือช่วยหยุดขณะอุปกรณ์เคลื่อนที่เดินหน้า)—เหยียบแป้นถอยหลัง

ปล่อยแป้นเหยียบหรือเลื่อนแป้นเหยียบมายังตำแหน่งเกียร์ว่างเพื่อหยุดอุปกรณ์

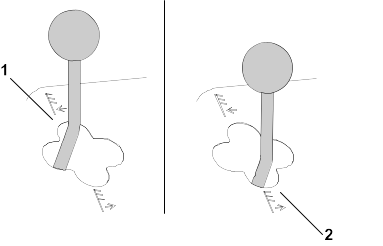

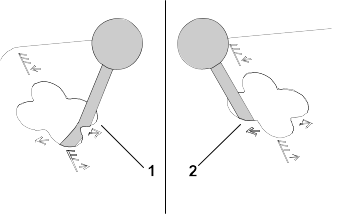

คันโยกตัดหญ้า/เคลื่อนย้าย

G444501

เคลื่อนย้าย—โยกคันโยกมายังตำแหน่งนี้เมื่อต้องการเคลื่อนย้ายอุปกรณ์

หมายเหตุ: ชุดตัดหญ้าจะไม่ลดระดับลงมาเมื่อคันโยกอยู่ในตำแหน่งเคลื่อนย้าย
ตัดหญ้า—โยกคันโยกมายังตำแหน่งนี้เมื่อต้องการใช้งานชุดตัดหญ้า

คันบังคับชุดตัดหญ้า

ยกสูง/ลดต่ำ

G465011

ลดต่ำ

หมายเหตุ: ชุดตัดหญ้าจะไม่ลดระดับลงมา หากเครื่องยนต์ไม่ทำงาน และไม่จำเป็นต้องดันคันบังคับค้างไว้ขณะลดชุดตัดหญ้าลง
ยกสูง

หมายเหตุ: ใบมีดพวงจะไม่ทำงานขณะที่ชุดตัดหญ้าอยู่ในตำแหน่งยกขึ้น

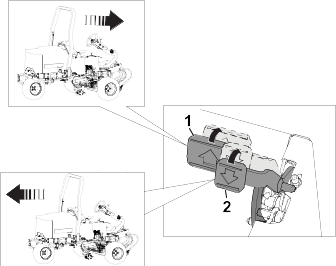

เลื่อนซ้ายขวา

รุ่น 03171

G465022

เลื่อนไปทางขวา
เลื่อนไปทางซ้าย

หมายเหตุ: ควรเลื่อนชุดตัดหญ้าไปด้านข้างตอนที่ชุดตัดหญ้าอยู่ในตำแหน่งยกขึ้นเท่านั้น หรือเมื่อชุดตัดหญ้าอยู่บนพื้นขณะที่อุปกรณ์กำลังเคลื่อนที่

อันตราย

การเลื่อนชุดตัดหญ้าขณะขับลงเนินจะทำให้อุปกรณ์ไม่เสถียร และอาจเกิดการพลิกคว่ำ จนเป็นเหตุให้ได้รับบาดเจ็บหรือเสียชีวิตได้

เลื่อนชุดตัดหญ้าไปยังตำแหน่งขึ้นเนินขณะอยู่บนไหล่เนิน

เครื่องมือบอกความลาดชัน

เครื่องมือบอกความลาดชันแสดงความลาดชันของเนิน โดยแสดงเป็นองศาความชัน

ช่องระบุตำแหน่งชุดตัดหญ้า

ช่องบนพื้นด้านล่างจะปรากฏขึ้นเมื่อชุดตัดหญ้าอยู่ตรงกลางพอดี

สวิตช์ควบคุมชุดตัดหญ้า

G453441

ปลด
ใช้งาน

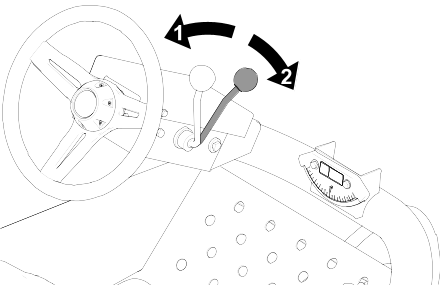

คันเร่ง

G465025

เร่งความเร็วเครื่องยนต์
ลดความเร็วเครื่องยนต์

ตัวล็อกคันยก

G465028

ปลดล็อก
ล็อก (ป้องกันไม่ให้ชุดตัดหญ้าตกลงมา)

เบรกจอด

ทุกครั้งที่ดับเครื่องยนต์ ให้ใช้เบรกจอด เพื่อป้องกันไม่ให้อุปกรณ์เคลื่อนที่โดยไม่ตั้งใจ

G465039

ใช้งาน
ไม่ได้ใช้งาน

หมายเหตุ: เครื่องยนต์จะดับลงเมื่อเหยียบแป้นขับเคลื่อนขณะที่ใช้เบรกจอดอยู่

ไฟเตือนแรงดันน้ำมัน

ไฟเตือนแรงดันน้ำมันจะติดขึ้นมา หากแรงดันน้ำมันเครื่องตกลงต่ำกว่าระดับที่ปลอดภัย

ไฟเตือนอุณหภูมิน้ำหล่อเย็นเครื่องยนต์

ไฟเตือนอุณหภูมิน้ำหล่อเย็นเครื่องยนต์จะติดขึ้นมา หากน้ำหล่อเย็นเครื่องยนต์มีอุณหภูมิสูง และเมื่ออุณหภูมิสูงขึ้นถึงระดับดังกล่าว ชุดตัดหญ้าจะตัดการทำงาน หากอุณหภูมิน้ำหล่อเย็นสูงขึ้นอีก 5.5°C (10°F) เครื่องยนต์จะดับเพื่อป้องกันไม่ให้ความเสียหายลุกลาม

ไฟสถานะอัลเทอร์เนเตอร์

ไฟสถานะอัลเทอร์เนเตอร์จะดับลงเมื่อเครื่องยนต์ทำงาน หากไฟสถานะอัลเทอร์เนเตอร์สว่างขณะที่เครื่องยนต์ทำงาน ให้ตรวจเช็คระบบชาร์จและซ่อมแซม ถ้าจำเป็น

ไฟสถานะหัวเทียน

ไฟสถานะหัวเทียนจะติดขึ้นมา เมื่อมีไฟไปที่หัวเทียน

มิเตอร์นับชั่วโมง

มิเตอร์นับชั่วโมงจะแสดงเวลาทั้งหมดที่รถทำงาน มิเตอร์นับชั่วโมงจะเริ่มทำงานทุกเมื่อที่เปิดสวิตช์กุญแจ

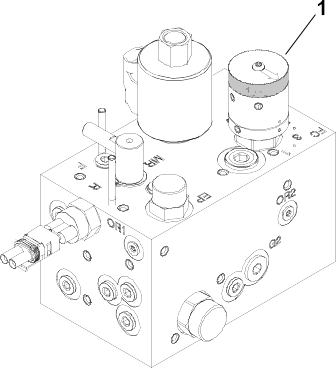

ท่อร่วมเครื่องตัดหญ้า

ท่อร่วมเครื่องตัดหญ้าอยู่ใต้ฝาครอบแผงควบคุม

G465040

ปุ่มควบคุมการลับคม
ส่วนควบคุมความเร็วใบมีดพวง

ปุ่มปรับความเร็วใบมีดพวง

ใช้ปุ่มปรับความเร็วใบมีดพวงของท่อร่วมเครื่องตัดหญ้าในการปรับอัตราการตัด (ความเร็วใบมีดพวง) ของชุดตัดหญ้า

เพิ่มความเร็วใบมีดพวงโดยการหมุนปุ่มควบคุมความเร็วใบมีดพวงทวนเข็มนาฬิกา และชะลอความเร็วของใบมีดพวงโดยการหมุนตามเข็มนาฬิกา

ดูข้อมูลเกี่ยวกับวิธีปรับระบบควบคุมใบมีดพวงในอัตราการตัด (ความเร็วใบมีดพวง) และการปรับความเร็วใบมีดพวง

ปุ่มควบคุมการลับคม

คันโยกลับคมใช้ควบคุมทิศทางของชุดตัดหญ้าเมื่อต้องการตัดหญ้าหรือลับคมใบมีดพวงและใบมีดล่าง

หากต้องการตัดหญ้า ต้องหมุนคันโยกลับคมไปยังตำแหน่ง F แต่หากต้องการลับคมชุดตัดหญ้า ให้หมุนคันโยกไปยังตำแหน่ง R

หมายเหตุ: ห้ามเปลี่ยนตำแหน่งของคันโยกลับคมในขณะที่ใบมีดพวงกำลังหมุน

เกจเชื้อเพลิง

G465051

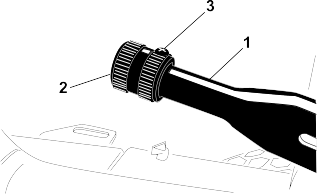

คันปรับพวงมาลัยปรับมุม

ปลดล็อกคันปรับพวงมาลัยปรับมุม ขยับพวงมาลัยจนได้ตำแหน่งที่ต้องการ จากนั้นล็อกคันโยกเพื่อยึดตำแหน่งนั้นไว้

G444513

ปลดล็อก
ล็อก

คันปรับเบาะที่นั่ง

ดันคันโยกไปยังตำแหน่งปลดล็อก แล้วปรับเบาะที่นั่งจนได้ตำแหน่งที่ต้องการ จากนั้นล็อกคันโยกเพื่อล็อกตำแหน่งนั้นไว้

G465052

ล็อก
ปลดล็อก

ข้อมูลจำเพาะ

หมายเหตุ: ข้อมูลจำเพาะและการออกแบบอาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบ

ความกว้างในการเคลื่อนย้าย	203 ซม. (80 นิ้ว) สำหรับความกว้างในการตัด 183 ซม. (72 นิ้ว) 234 ซม. (92 นิ้ว) สำหรับความกว้างในการตัด 216 ซม. (85 นิ้ว)
ความกว้างในการตัด	183 ซม. (72 นิ้ว) หรือ 216 ซม. (85 นิ้ว)
ยาว	248 ซม. (93 นิ้ว)
สูง	193 ซม. (76 นิ้ว) เมื่อติดตั้ง ROPS
น้ำหนักสุทธิ*	844 กก. (1,860 ปอนด์)
ความจุถังเชื้อเพลิง	28 ลิตร (7.5 แกลลอนสหรัฐ)
ความเร็วในการขนส่ง	0 ถึง 14 กม./ชม. (0 ถึง 9 ไมล์ต่อชั่วโมง)
ความเร็วในการตัดหญ้า	0 ถึง 10 กม./ชม. (0 ถึง 6 ไมล์ต่อชั่วโมง)
ความเร็วถอยหลัง	0 ถึง 6 กม./ชม. (0 ถึง 4 ไมล์ต่อชั่วโมง)
* ติดตั้งชุดตัดหญ้าและเติมของเหลว

อุปกรณ์ต่อพ่วง/อุปกรณ์เสริม

เราจัดจำหน่ายอุปกรณ์ต่อพ่วงและอุปกรณ์เสริมที่ Toro รับรองมากมายสำหรับใช้กับเครื่องตัดหญ้าเพื่อเสริมประสิทธิภาพและขยายความสามารถ โปรดติดต่อตัวแทนบริการหรือตัวแทนจำหน่ายที่ได้รับอนุญาตของ Toro หรือเข้าไปที่ www.Toro.com เพื่อดูรายการอุปกรณ์ต่อพ่วงและอุปกรณ์เสริมที่รับรองทั้งหมด

เพื่อสมรรถนะสูงสุดและความปลอดภัยในการใช้งานอย่างต่อเนื่อง โปรดใช้เฉพาะอะไหล่ทดแทนและอุปกรณ์เสริมของแท้จาก Toro

การใช้งาน

ก่อนการใช้งาน

การบำรุงรักษาประจำวัน

ก่อนสตาร์ทเครื่องยนต์แต่ละวัน ให้ทำตามขั้นตอนการใช้แต่ละครั้ง/ขั้นตอนประจำวันที่ระบุในกำหนดการบำรุงรักษา

น้ำมันเชื้อเพลิง

ข้อมูลจำเพาะเกี่ยวกับน้ำมันเชื้อเพลิง

สำคัญ

ห้ามใช้น้ำมันก๊าดหรือน้ำมันเบนซินแทนน้ำมันดีเซลโดยเด็ดขาด

น้ำมันดีเซล

ประเภท	ใช้น้ำมันดีเซลเกรดฤดูร้อน (หมายเลข 2-D) ในที่ที่มีอุณหภูมิสูงกว่า -7°C (20°F) และเกรดฤดูหนาว (หมายเลข 1-D หรือหมายเลข 1-D/2-D ผสม) ในที่ที่มีอุณหภูมิต่ำกว่านั้น การใช้น้ำมันเกรดฤดูหนาวที่อุณหภูมิต่ำทำให้น้ำมันมีจุดวาบไฟและจุดไหลเทในอากาศหนาวต่ำลง ช่วยให้สตาร์ทเครื่องยนต์ง่ายขึ้น และลดตัวกรองเชื้อเพลิงอุดตัน การใช้น้ำมันเกรดฤดูร้อนที่อุณหภูมิสูงกว่า -7°C (20°F) ทำให้ปั๊มเชื้อเพลิงมีอายุการใช้งานยาวนานขึ้น และช่วยเพิ่มกำลังเครื่องยนต์เมื่อเทียบกับน้ำมันเกรดฤดูหนาว
ปริมาณกำมะถัน	ต่ำ(<500 ส่วนในล้านส่วน) หรือต่ำพิเศษ (<15 ส่วนในล้านส่วน)
ค่าซีเทนขั้นต่ำ	40
การจัดเก็บ	หาซื้อน้ำมันดีเซลหรือไบโอดีเซลที่ใหม่และสะอาดเตรียมไว้ให้เพียงพอต่อการใช้งานภายใน 180 วันเท่านั้น และไม่ควรใช้น้ำมันเชื้อเพลิงที่เก็บไว้นานกว่า 180 วัน
น้ำมันและสารเสริมคุณภาพ	ห้ามเติมลงในน้ำมันเชื้อเพลิง

ไบโอดีเซล

ประเภท	อุปกรณ์นี้สามารถใช้น้ำมันผสมไบโอดีเซลได้สูงสุดถึง B20 (ไบโอดีเซล 20%, ดีเซลปิโตรเลียม 80%) ส่วนของปิโตรดีเซลควรมีซัลเฟอร์ระดับต่ำหรือต่ำพิเศษ ใช้น้ำมัน B5 (ไบโอดีเซลสัดส่วน 5%) หรือสัดส่วนผสมที่น้อยกว่านี้ในสภาพอากาศหนาวเย็น
ค่าซีเทนขั้นต่ำ	40
ข้อควรระวังเกี่ยวกับน้ำมันไบโอดีเซล	สีของอุปกรณ์อาจเสียหายได้หากสัมผัสโดนน้ำมันผสมไบโอดีเซล ตรวจสอบซีล ท่อ ปะเก็นที่สัมผัสกับน้ำมันเชื้อเพลิง เนื่องจากชิ้นส่วนเหล่านี้อาจเสื่อมสภาพเมื่อเวลาผ่านไป ตัวกรองเชื้อเพลิงอาจจะอุดตันหลังจากเปลี่ยนไปใช้น้ำมันผสมไบโอดีเซล หากต้องการข้อมูลเพิ่มเติมเกี่ยวกับไบโอดีเซล โปรดติดต่อตัวแทนจำหน่ายที่ได้รับอนุญาตของ Toro
การจัดเก็บ	หาซื้อน้ำมันดีเซลหรือไบโอดีเซลที่ใหม่และสะอาดเตรียมไว้ให้เพียงพอต่อการใช้งานภายใน 180 วันเท่านั้น และไม่ควรใช้น้ำมันเชื้อเพลิงที่เก็บไว้นานกว่า 180 วัน
น้ำมันและสารเสริมคุณภาพ	ห้ามเติมลงในน้ำมันเชื้อเพลิง

น้ำมันไบโอดีเซลจะต้องได้มาตรฐานดังต่อไปนี้:	มาตรฐาน	สถานที่
	ASTM D6751	สหรัฐอเมริกา
	EN 14214	สหภาพยุโรป
น้ำมันเชื้อเพลิงผสมจะต้องได้มาตรฐานดังต่อไปนี้:	ASTM D975	สหรัฐอเมริกา
น้ำมันเชื้อเพลิงผสมจะต้องได้มาตรฐานดังต่อไปนี้:	EN 590	สหภาพยุโรป

การเติมน้ำมัน

G411004

จอดอุปกรณ์บนพื้นราบ ลดชุดตัดหญ้าลงมา เข้าเบรกจอด ดับเครื่องยนต์ และดึงกุญแจออกออก
ทำความสะอาดบริเวณรอบฝาถังเชื้อเพลิง
เปิดฝาถังเชื้อเพลิง
เติมน้ำมันเชื้อเพลิงจนระดับถึงใต้ช่องเติม
ปิดฝาถังและเช็ดน้ำมันที่หก

การตรวจสอบสวิตช์อินเทอร์ล็อก

ข้อควรระวัง

หากสวิตช์อินเทอร์ล็อกนิรภัยขาดหรือชำรุด อุปกรณ์อาจทำงานผิดปกติ ส่งผลให้เกิดการบาดเจ็บเล็กน้อยหรือปานกลางขึ้นได้

อย่าแก้ไขดัดแปลงสวิตช์อินเทอร์ล็อก
ตรวจสอบการทำงานของสวิตช์อินเทอร์ล็อกเป็นประจำทุกวัน และเปลี่ยนสวิตช์ที่เสียหายก่อนการใช้งานอุปกรณ์

สำคัญ

หากการตรวจสอบสวิตช์อินเทอร์ล็อกของอุปกรณ์ล้มเหลว โปรดติดต่อตัวแทนจำหน่ายที่ได้รับอนุญาตของ Toro

การเตรียมอุปกรณ์

ขับอุปกรณ์ช้าๆ ไปยังพื้นที่เปิดโล่ง
ลดชุดตัดหญ้าลงมา ดับเครื่องยนต์ และดึงเบรกมือ

การตรวจสอบอินเทอร์ล็อกสตาร์ทของแป้นขับเคลื่อน

นั่งบนเบาะที่นั่งคนขับแล้วใช้เบรกจอด
ปลดการทำงานของสวิตช์ควบคุมชุดตัดหญ้า
เหยียบแป้นขับเคลื่อนและบิดกุญแจไปที่ตำแหน่งสตาร์ท

หมายเหตุ: สตาร์ทเตอร์ไม่ควรสตาร์ทเครื่องยนต์ขณะที่แป้นขับเคลื่อนถูกเหยียบอยู่

การตรวจสอบอินเทอร์ล็อกสตาร์ทของสวิตช์ขับชุดตัดหญ้า

นั่งบนเบาะที่นั่งคนขับแล้วใช้เบรกจอด
เปิดสวิตช์ควบคุมชุดตัดหญ้า
อย่าลืมยกเท้าออกจากแป้นขับเคลื่อนและบิดกุญแจไปที่ตำแหน่งสตาร์ท

หมายเหตุ: สตาร์ทเตอร์ไม่ควรสตาร์ทเครื่องยนต์ขณะที่สวิตช์ควบคุมชุดตัดหญ้าอยู่ในตำแหน่งใช้งาน

การตรวจสอบอินเทอร์ล็อกทำงานของเบรกจอดและที่นั่ง

นั่งบนเบาะที่นั่งคนขับแล้วใช้เบรกจอด
ปลดการทำงานของสวิตช์ควบคุมชุดตัดหญ้า
ยกเท้าออกจากแป้นขับเคลื่อนและสตาร์ทเครื่องยนต์
ปลดเบรกจอด
ลุกออกจากที่นั่งคนขับ

หมายเหตุ: เครื่องยนต์ควรจะดับ หากคุณลุกออกจากที่นั่งของผู้ใช้และปลดเบรกจอด

การตรวจสอบอินเทอร์ล็อกวิ่งของเบรกจอดและแป้นขับเคลื่อน

นั่งบนเบาะที่นั่งคนขับแล้วใช้เบรกจอด
ปลดการทำงานของสวิตช์ควบคุมชุดตัดหญ้า
ยกเท้าออกจากแป้นขับเคลื่อนและสตาร์ทเครื่องยนต์
เหยียบแป้นขับเคลื่อน

หมายเหตุ: เครื่องยนต์ควรดับ หากเบรกมือทำงานอยู่และแป้นขับเคลื่อนถูกเหยียบอยู่

การตรวจสอบอินเทอร์ล็อกทำงานของที่นั่งและแป้นขับเคลื่อน

นั่งบนเบาะที่นั่งคนขับแล้วใช้เบรกจอด
ปลดการทำงานของสวิตช์ควบคุมชุดตัดหญ้า
ยกเท้าออกจากแป้นขับเคลื่อนและสตาร์ทเครื่องยนต์
ปลดเบรกจอด
ลุกออกจากที่นั่งคนขับ
เหยียบแป้นขับเคลื่อน

หมายเหตุ: เครื่องยนต์ควรจะดับ หากคุณลุกออกจากที่นั่งของผู้ใช้และเหยียบแป้นขับเคลื่อน

ระหว่างการใช้งาน

การสตาร์ทเครื่องยนต์

สำคัญ

คุณต้องไล่อากาศออกจากระบบเชื้อเพลิงก่อนสตาร์ทเครื่องยนต์หากคุณสตาร์ทเครื่องยนต์เป็นครั้งแรก เครื่องยนต์ดับเนื่องจากเชื้อเพลิงไม่พอ หรือก่อนหน้านี้คุณได้บำรุงรักษาระบบเชื้อเพลิงไป โปรดดูการไล่อากาศในระบบเชื้อเพลิง

ตรวจสอบให้แน่ใจว่าดึงเบรกมืออยู่ และสวิตช์ขับชุดตัดหญ้าอยู่ในตำแหน่งปลด
ถอนเท้าออกจากแป้นขับเคลื่อน และตรวจสอบให้แน่ใจว่าแป้นอยู่ในตำแหน่งเกียร์ว่าง
ปรับคันโยกลิ้นเร่งไปยังตำแหน่งลิ้นเร่ง 1/2
เสียบกุญแจและบิดไปที่ตำแหน่งเปิด/อุ่นเครื่อง จนกระทั่งไฟแสดงสถานะหัวเทียนดับ (ประมาณ 7 วินาที) จากนั้นบิดกุญแจไปยังตำแหน่งสตาร์ท เพื่อให้มอเตอร์สตาร์ทเตอร์ทำงาน จากนั้นปล่อยกุญแจเมื่อเครื่องยนต์สตาร์ทสำเร็จ

หมายเหตุ: กุญแจจะบิดไปยังตำแหน่งเปิด/อุ่นเครื่องโดยอัตโนมัติ

สำคัญ

เพื่อป้องกันไม่ให้มอเตอร์สตาร์ทเตอร์ร้อนเกินไป อย่าให้สตาร์ทเตอร์ทำงานนานกว่า 15 วินาที หลังจากพยายามสตาร์ทต่อเนื่อง 10 วินาทีแล้ว ให้รอ 60 วินาทีก่อนสตาร์ทมอเตอร์สตาร์ทเตอร์อีกครั้ง
เมื่อสตาร์ทเครื่องยนต์เป็นครั้งแรกหรือหลังจากยกเครื่องยนต์ใหม่ ให้ขับอุปกรณ์เดินหน้าและถอยหลังสัก 1 ถึง 2 นาที นอกจากนี้ ให้ลองใช้คันยกและสวิตช์ขับชุดตัดหญ้า เพื่อให้แน่ใจว่าทุกส่วนทำงานได้ตามปกติ

หมายเหตุ: หมุนพวงมาลัยไปทางซ้ายและทางขวาเพื่อเช็คการตอบสนองของพวงมาลัย จากนั้นดับเครื่องยนต์และเช็คหาน้ำมันรั่วไหล ชิ้นส่วนหลวม รวมทั้งการสึกหรอและความเสียหายอื่นๆ

ข้อควรระวัง

การเช็คน้ำมันรั่วไหล ชิ้นส่วนหลวม และความผิดปกติอื่นๆ อาจทำให้ได้รับบาดเจ็บเล็กน้อยหรือปานกลางได้

ดับเครื่องยนต์และรอให้ชิ้นส่วนเคลื่อนไหวทั้งหมดหยุดนิ่งก่อนจะตรวจสอบน้ำมันรั่วไหล ชิ้นส่วนหลวม และการทำงานผิดปกติอื่น ๆ

การดับเครื่องยนต์

ปรับคันโยกลิ้นเร่งไปยังตำแหน่งเดินเบา
ดึงเบรกมือ
เลื่อนสวิตช์ขับชุดตัดหญ้าไปที่ตำแหน่งปลด
ลดชุดตัดหญ้าลง
ดับเครื่องยนต์ ดึงกุญแจออก และรอให้ชิ้นส่วนเคลื่อนไหวทั้งหมดหยุดนิ่ง

การตัดหญ้าด้วยอุปกรณ์นี้

ขับอุปกรณ์เข้าไปในสนาม และจอดอุปกรณ์ด้านนอกบริเวณที่จะตัดหญ้าเพื่อเตรียมตัดหญ้าแถบแรก
เลื่อนสวิตช์ขับชุดตัดหญ้าไปที่ตำแหน่งปลด
ขยับคันโยกลิ้นเร่งไปยังตำแหน่งเร็ว
ใช้คันบังคับชุดตัดหญ้าลดระดับชุดตัดหญ้าลงมาจนสุด
เลื่อนสวิตช์ขับชุดตัดหญ้าไปที่ตำแหน่งใช้งาน
ใช้คันบังคับชุดตัดหญ้ายกชุดตัดหญ้าขึ้น
หลังจากขับอุปกรณ์มาถึงขอบสนามที่จะเริ่มตัดหญ้า ให้ใช้คันบังคับชุดตัดหญ้าลดระดับชุดตัดหญ้าลงมา

หมายเหตุ: ฝึกฝนให้ชำนาญเพื่อป้องกันการลดระดับชุดตัดหญ้าเร็วเกินไปหรือตัดหญ้าในบริเวณที่ไม่จำเป็น
ตัดหญ้าจนจบแถว
เมื่อเคลื่อนเข้าใกล้ขอบสนามแฟร์เวย์ (ก่อนถึงขอบสนามที่จะตัดหญ้า) ดึงคันบังคับชุดตัดหญ้ามาด้านหลังให้เพียงพอที่จะยกชุดตัดหญ้าขึ้นเท่านั้น จากนั้นปล่อยคันบังคับ

สำคัญ

อย่าดึงดึงคันบังคับชุดตัดหญ้าค้างไว้ขณะเลี้ยว
เลี้ยวเป็นวงแคบ (วงเลี้ยวรูปหยดน้ำ) เพื่อให้เตรียมตัดหญ้าแถวถัดไปได้อย่างรวดเร็ว

การเลื่อนชุดตัดหญ้าไปด้านข้าง

รุ่น 03171

G402857

ใช้คันบังคับชุดตัดหญ้ายกชุดตัดหญ้าขึ้น
เลื่อนคันบังคับชุดตัดหญ้า ไปทางซ้ายหรือขวาเพื่อเลื่อนชุดตัดหญ้าไปทางซ้ายหรือขวา
ใช้คันบังคับชุดตัดหญ้าลดระดับชุดตัดหญ้ามาบนพื้น

การขับขี่อุปกรณ์ในโหมดเคลื่อนย้าย

G402852

เลื่อนสวิตช์ขับชุดตัดหญ้าไปที่ตำแหน่งปลด
ยกชุดตัดหญ้าไปยังตำแหน่งสำหรับการเคลื่อนย้าย
โยกคันโยกตัดหญ้า/เคลื่อนย้ายไปทางซ้าย เพื่อไปยังตำแหน่งเคลื่อนย้าย

สำคัญ

ใช้ความระมัดระวังขณะขับขี่ลอดระหว่างวัตถุเพื่อป้องกันไม่ให้อุปกรณ์หรือชุดตัดหญ้าเสียหายโดยไม่ได้ตั้งใจ ใช้ความระมัดระวังเป็นพิเศษเพื่อใช้งานอุปกรณ์บนทางลาด ขับขี่ช้าๆ และหลีกเลี่ยงการเลี้ยวหักศอกบนทางลาดเพื่อป้องกันการพลิกคว่ำ

หมายเหตุ: คุณจะลดระดับชุดตัดหญ้าลงมาไม่ได้ระหว่างที่อุปกรณ์อยู่ในโหมดเคลื่อนย้าย

อัตราการตัด (ความเร็วใบมีดพวง)

เพื่อให้ได้คุณภาพการตัดที่ยอดเยี่ยม สวยงาม และสม่ำเสมอกันทั้งสนาม ความเร็วของใบมีดพวงจะต้องเหมาะสมกับความสูงในการตัด

สำคัญ

หากความเร็วใบมีดพวงช้าเกินไป คุณจะสังเกตเห็นรอยตัดได้ชัดเจน แต่หากความเร็วใบมีดพวงสูงเกินไป การตัดจะออกมาเป็นกระจุกไม่สม่ำเสมอกัน

ตารางเลือกความเร็วใบมีดพวง

ความสูงในการตัด		ใบมีดพวง 8 ใบมีด				ใบมีดพวง 11 ใบมีด
ความสูงในการตัด		5 กม./ชม. (3 ไมล์ต่อชั่วโมง)	6 กม./ชม. (4 ไมล์ต่อชั่วโมง)	8 กม./ชม. (5 ไมล์ต่อชั่วโมง)	9.6 กม./ชม. (6 ไมล์ต่อชั่วโมง)	5 กม./ชม. (3 ไมล์ต่อชั่วโมง)	6 กม./ชม. (4 ไมล์ต่อชั่วโมง)	8 กม./ชม. (5 ไมล์ต่อชั่วโมง)	9.6 กม./ชม. (6 ไมล์ต่อชั่วโมง)
63.5 มม.	2 1/2 นิ้ว	3	3	4	4	–	–	–	–
60.3 มม.	2 3/8 นิ้ว	3	3	4	4	–	–	–	–
57.2 มม.	2 1/4 นิ้ว	3	3	4	4	–	–	–	–
54.0 มม.	2 1/8 นิ้ว	3	3	4	4	–	–	–	–
50.8 มม.	2 นิ้ว	3	3	4	4	–	–	–	–
47.6 มม.	1 7/8 นิ้ว	3	3	4	5	–	–	–	–
44.5 มม.	1 3/4 นิ้ว	3	3	4	5	–	–	–	–
41.3 มม.	1 5/8 นิ้ว	3	3	4	5	–	–	–	–
38.1 มม.	1 1/2 นิ้ว	3	4	4	5	–	–	–	–
34.9 มม.	1 3/8 นิ้ว	3	4	4	5	–	–	–	–
31.8 มม.	1 1/4 นิ้ว	3	4	5	6	–	–	–	–
28.8 มม.	1 1/8 นิ้ว	3	4	5	6	–	–	–	–
25.4 มม.	1 นิ้ว	3	4	5	7	–	–	–	–
22.2 มม.	7/8 นิ้ว	4	5	6	8	3	4	4	5
19.1 มม.	3/4 นิ้ว	4	5	7	9	3	4	5	6
15.9 มม.	5/8 นิ้ว	5	7	9	9	4	5	6	7
12.7 มม.	1/2 นิ้ว	6	9	–	–	4	6	8	9
9.5 มม.	3/8 นิ้ว	8	–	–	–	6	8	9	–
6.4 มม.	1/4 นิ้ว	–	–	–	–	9	–	–	–
หมายเหตุ: ความเร็วจะแปรผันตามตัวเลข ยิ่งตัวเลขสูง ความเร็วก็จะสูงตามไปด้วย

การปรับความเร็วใบมีดพวง

G411273

ตรวจสอบการตั้งค่าความสูงในการตัดของชุดตัดหญ้า ดูตารางเลือกความเร็วใบมีดพวง จากนั้นเช็คคอลัมน์ใบมีดพวง 8 ใบมีด หรือ 11 ใบมีด แล้วหาความสูงในการตัดในตารางที่ใกล้เคียงกับการตั้งค่าความสูงในการตัดของจริงมากที่สุด จากนั้นเช็คตารางเพื่อหาค่าความเร็วใบมีดพวงที่เหมาะสมกับความสูงในการตัดดังกล่าว
ยกฝาครอบแขนควบคุม ออก

G411274

หมุนปุ่มควบคุมความเร็วใบมีดพวง ตามค่าความเร็วใบมีดพวงที่ได้จากขั้นตอนที่ 1
ปิดฝาครอบแขนควบคุม
ใช้งานอุปกรณ์ติดต่อกันหลายๆ วัน จากนั้นตรวจสอบสนามหญ้าที่ตัดเพื่อรับรองคุณภาพในการตัด ปุ่มปรับความเร็วใบมีดพวงอาจจะตั้งค่าเผื่อไว้ 1 ตำแหน่งที่ฝั่งใดใดฝั่งหนึ่งของค่าความเร็วใบมีดพวงในตาราง เพื่อชดเชยข้อแตกต่างเกี่ยวกับสภาพหญ้า ความยาวของใบหญ้าที่ตัดออก และความต้องการส่วนตัว

การไล่อากาศในระบบเชื้อเพลิง

G411275

จอดอุปกรณ์บนพื้นราบ ลดชุดตัดหญ้าลงมา ดึงเบรกจอด ดับเครื่องยนต์ และดึงกุญแจออกออก
ตรวจสอบให้แน่ใจมีเชื้อเพลิงอยู่อย่างน้อยครึ่งถัง
ปลดสลักและยกฝากระโปรงของอุปกรณ์ขึ้น

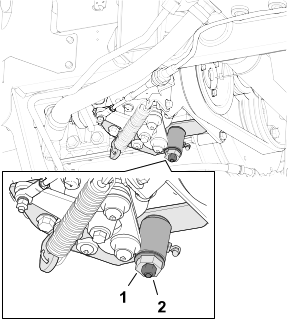

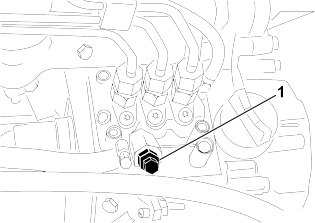

เปิดสกรูไล่อากาศ บนปั๊มฉีดเชื้อเพลิง
บิดสวิตช์กุญแจไปที่ตำแหน่งเปิด

หมายเหตุ: ปั๊มเชื้อเพลิงไฟฟ้าทำงานและดันอากาศออกมาทางสกรูไล่อากาศ
ขันสกรูให้แน่นและบิดสวิตช์กุญแจไปที่ตำแหน่งปิด

หมายเหตุ: เครื่องยนต์ควรสตาร์ทติดหลังจากทำตามขั้นตอนนี้ หากเครื่องยนต์สตาร์ทไม่ติด คุณอาจจะต้องไล่อากาศออกจากหัวฉีด

เคล็ดลับในการใช้งาน

เทคนิคการตัดหญ้า

หากต้องการเริ่มตัดหญ้า ให้เปิดการทำงานของชุดตัดหญ้า จากนั้นค่อยๆ ขับอุปกรณ์ไปยังสนามที่จะตัดหญ้า หลังจากชุดตัดหญ้าด้านหน้าอยู่เหนือสนามที่จะตัดหญ้าแล้ว ให้ลดระดับชุดตัดหญ้าลงมา
หากต้องการตัดหญ้าเป็นแนวตรงอย่างมืออาชีพที่นิยมกันในสนามบางประเภท ให้มองต้นไม้หรือวัตถุอื่นๆ ในระยะไกล แล้วขับตรงไปยังต้นไม้หรือวัตถุนั้น
ทันทีที่ชุดตัดหญ้าด้านหน้าชิดขอบของสนาม ให้ยกชุดตัดหญ้าขึ้น แล้วเลี้ยวเป็นทรงหยดน้ำ เพื่อให้เตรียมตัดหญ้าแถวถัดไปได้อย่างรวดเร็ว
เพื่อให้ตัดหญ้ารอบหลุมทราย สระน้ำ หรือภูมิประเทศแบบอื่นๆ ได้ง่าย แนะนำให้ใช้ชุดตัดหญ้า Sidewinder และเลื่อนคันบังคับไปทางซ้ายหรือทางขวา ขึ้นอยู่กับการตัดหญ้าของคุณ นอกจากนี้ คุณยังเลื่อนชุดตัดหญ้าเพื่อเปลี่ยนการตั้งศูนย์ล้อได้ด้วย
ชุดตัดหญ้ามักจะโยนเศษหญ้าไปด้านหน้าหรือด้านหลังอุปกรณ์ โดยจะตัดหญ้าแบบโยนเศษหญ้าไปด้านหน้าเมื่อตัดหญ้าในปริมาณน้อย ซึ่งช่วยให้คุณภาพสนามหลังตัดสวยงามมากกว่า หากต้องการโยนเศษหญ้าไปด้านหน้า สามารถทำได้ง่ายๆ โดยการปิดแผงกั้นด้านหลังบนชุดตัดหญ้า

ข้อควรระวัง

การเปิดหรือปิดแผงกั้นชุดตัดหญ้าขณะที่เครื่องยนต์ยังทำงานอยู่ อาจทำให้ได้รับบาดเจ็บเล็กน้อยหรือปานกลาง

ดับเครื่องยนต์และรอให้ชิ้นส่วนเคลื่อนไหวทั้งหมดหยุดนิ่งก่อนจะเปิดหรือปิดแผงกั้นชุดตัดหญ้า

เมื่อตัดหญ้าในปริมาณมาก ให้เปิดแผงกั้นต่ำลงมาเล็กน้อย แต่อย่าเปิดแผงกั้นมากเกินไป มิเช่นนั้นเศษหญ้าอาจจะเข้าไปสะสมบนโครง ตะแกรงหม้อน้ำ และบริเวณเครื่องยนต์ได้
นอกจากนี้ ชุดตัดหญ้ายังติดตั้งน้ำหนักถ่วงในฝั่งที่ไม่มีมอเตอร์ด้วยเพื่อช่วยให้ตัดหญ้าได้เสมอกัน ซึ่งคุณสามารถเพิ่มหรือนำน้ำหนักถ่วงออกได้ หากพบว่าไม่เหมาะกับสนามที่ตัดหญ้า

หลังการใช้งาน

หลังตัดหญ้า

ล้างรถ

การลากอุปกรณ์

คุณสามารถลากอุปกรณ์เป็นระยะทางสั้นๆ ได้ในกรณีฉุกเฉิน แต่ Toro ไม่แนะนำให้ใช้วิธีนี้เป็นแนวทางมาตรฐาน

สำคัญ

อย่าลากอุปกรณ์เร็วกว่า 3 ถึง 4 กม./ชม. (2 ถึง 3 ไมล์ต่อชั่วโมง) เพราะอาจทำให้ระบบขับเคลื่อนเสียหายได้ หากคุณต้องเคลื่อนย้ายเครื่องฉีดพ่นเป็นระยะทางไกล ให้ขนย้ายด้วยรถบรรทุกหรือรถพ่วง

เปิดกระโปรงของอุปกรณ์

G413470

ใกล้กับสลักฝากระโปรงด้านขวา ให้หมุนวาล์วบายพาสแบบมือหมุน บนปั๊มไป 90° (1/4 รอบ)
ปิดและล็อกสลักฝากระโปรงอุปกรณ์
ต่ออุปกรณ์เข้ากับรถพ่วงที่จุดผูกยึด
นั่งบนที่นั่ง และถ้าจำเป็น สามารถใช้เบรกจอดควบคุมอุปกรณ์ได้ขณะลาก

สำคัญ

อย่าสตาร์ทเครื่องยนต์ในขณะที่วาล์วบายพาสเปิดอยู่
ก่อนสตาร์ทเครื่องยนต์ ให้ปิดวาล์วบายพาสโดยหมุนวาล์ว 90° (1/4 รอบ)

ตำแหน่งจุดผูกยึด

G413471

ห่วงผูกยึด

การเคลื่อนย้ายอุปกรณ์

ทำตามเคล็ดลับด้านล่างเมื่อต้องเคลื่อนย้ายอุปกรณ์
- ใช้ทางลาดแบบเต็มความกว้างเพื่อย้ายอุปกรณ์ขึ้นรถพ่วงหรือรถบรรทุก
- ยึดอุปกรณ์ให้แน่นหนา

การบำรุงรักษา

หมายเหตุ: ดูด้านซ้ายและขวาของอุปกรณ์จากตำแหน่งปกติในการควบคุมเครื่อง

หมายเหตุ: ดาวน์โหลดสำเนาผังไฟฟ้าหรือระบบไฮดรอลิกได้ฟรี โดยเข้าไปที่ www.Toro.com แล้วค้นหารุ่นรถของคุณจากลิงก์คู่มือในหน้าหลัก

สำคัญ

โปรดดูขั้นตอนการบำรุงรักษาเพิ่มเติมในคู่มือเจ้าของเครื่องยนต์และคู่มือผู้ใช้ของชุดตัดหญ้า

กำหนดการบำรุงรักษาที่แนะนำ

รอบระยะเวลา ซ่อมบำรุง	ขั้นตอนซ่อมบำรุง	หมายเลขอะไหล่	จำนวน	คำอธิบาย
หลังจากชั่วโมงแรก	ขันน็อตล้อจนได้แรงบิด 61 ถึง 88 นิวตันเมตร (45 ถึง 65 ฟุตปอนด์)	-	-	-
	ขันน็อตดุมเพลาหน้าด้านซ้ายและด้านขวาจนได้แรงบิด 339 ถึง 373 นิวตันเมตร (250 ถึง 275 ฟุตปอนด์)	-	-	-
	ขันน็อตดุมเพลาหลังจนได้แรงบิด 339 ถึง 373 นิวตันเมตร (250 ถึง 275 ฟุตปอนด์)	-	-	-
หลังจาก 10 ชั่วโมงแรก	ขันน็อตล้อจนได้แรงบิด 61 ถึง 88 นิวตันเมตร (45 ถึง 65 ฟุตปอนด์)	-	-	-
	ขันน็อตดุมเพลาหน้าด้านซ้ายและด้านขวาจนได้แรงบิด 339 ถึง 373 นิวตันเมตร (250 ถึง 275 ฟุตปอนด์)	-	-	-
	ขันน็อตดุมเพลาหลังจนได้แรงบิด 339 ถึง 373 นิวตันเมตร (250 ถึง 275 ฟุตปอนด์)	-	-	-

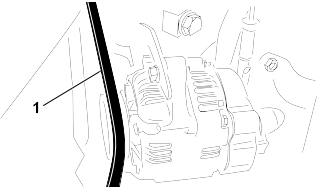

	ตรวจสอบสภาพและความตึงของสายพานทุกเส้น	130-1241	1	สายพานอัลเทอร์เนเตอร์/พัดลม
	ตรวจสอบสภาพและความตึงของสายพานทุกเส้น	95-8730	1	สายพานขับระบบไฮดรอสเตติก
หลังจาก 50 ชั่วโมงแรก	เปลี่ยนน้ำมันเครื่องและตัวกรองน้ำมันเครื่อง	127-0511	1	ตัวกรองน้ำมันเครื่อง
		121-6395	1	น้ำมันเครื่องพรีเมียมของ 15W-40 19 ลิตร (5 แกลลอน)
		121-6394	1	น้ำมันเครื่องพรีเมียมของ 15W-40 19 ลิตร (55 แกลลอน)
ก่อนการใช้งานแต่ละครั้งหรือทุกวัน	ตรวจสอบเข็มขัดนิรภัย	-	-	-
	ตรวจสอบสวิตช์อินเทอร์ล็อก	-	-	-
	ตรวจสอบระดับน้ำมันเครื่อง	121-6395	1	น้ำมันเครื่องพรีเมียมของ 15W-40 19 ลิตร (5 แกลลอน)
	ตรวจสอบระดับน้ำมันเครื่อง	121-6394	1	น้ำมันเครื่องพรีเมียมของ 15W-40 19 ลิตร (55 แกลลอน)
	ระบายเครื่องแยกน้ำ	-	-	-
	ตรวจสอบแรงดันลมยาง	-	-	-
	ตรวจสอบระดับน้ำหล่อเย็นเครื่องยนต์	-	-	-
	ทำความสะอาดระบบหล่อเย็นเครื่องยนต์	-	-	-
	ตรวจสอบระบบท่อและท่ออ่อนไฮดรอลิก	-	-	-
	ตรวจสอบระดับน้ำมันไฮดรอลิก	133-8086	1	น้ำมันไฮดรอลิกชนิดอายุการใช้งานยาวนาน PX 19 ลิตร (5 แกลลอน)
	ตรวจสอบระดับน้ำมันไฮดรอลิก	133-8087	1	น้ำมันไฮดรอลิกชนิดอายุการใช้งานยาวนาน PX 19 ลิตร (55 แกลลอน)
	ตรวจสอบการสัมผัสกันของใบมีดพวงและใบมีดล่าง	-	-	-
ทุก 25 ชั่วโมง	ตรวจสอบระดับน้ำกลั่น (หากต้องจัดเก็บอุปกรณ์ไว้เป็นเวลานาน ควรตรวจสอบทุกๆ 30 วัน)	-	-	-
ทุก 50 ชั่วโมง	อัดจาระบีแบริ่งและบุชชิ่งทุกจุด (อัดจาระบีแบริ่งและบุชชิ่งทุกจุดเป็นประจำทุกวัน หากใช้งานในสภาวะที่สกปรกและมีฝุ่นมาก)	108-1190	1	จาระบีอเนกประสงค์ระดับพรีเมียม 0.39 มล. (14 ออนซ์)
ทุก 100 ชั่วโมง	ตรวจสอบสภาพและความตึงของสายพานทุกเส้น	130-1241	1	สายพานอัลเทอร์เนเตอร์/พัดลม
ทุก 100 ชั่วโมง	ตรวจสอบสภาพและความตึงของสายพานทุกเส้น	95-8730	1	สายพานขับระบบไฮดรอสเตติก
ทุก 150 ชั่วโมง	เปลี่ยนน้ำมันเครื่องและตัวกรองน้ำมันเครื่อง	127-0511	1	ตัวกรองน้ำมันเครื่อง
		121-6395	1	น้ำมันเครื่องพรีเมียมของ 15W-40 19 ลิตร (5 แกลลอน)
		121-6394	1	น้ำมันเครื่องพรีเมียมของ 15W-40 19 ลิตร (55 แกลลอน)
ทุก 200 ชั่วโมง	ซ่อมบำรุงตัวกรองอากาศ (ซ่อมบำรุงให้บ่อยขึ้นหากใช้งานในสภาวะที่สกปรกมากหรือมีฝุ่นมาก)	108-3811	1	กรองอากาศ
	ขันน็อตล้อจนได้แรงบิด 61 ถึง 88 นิวตันเมตร (45 ถึง 65 ฟุตปอนด์)	-	-	-
	ขันน็อตดุมเพลาหน้าด้านซ้ายและด้านขวาจนได้แรงบิด 339 ถึง 373 นิวตันเมตร (250 ถึง 275 ฟุตปอนด์)	-	-	-
	ขันน็อตดุมเพลาหลังจนได้แรงบิด 339 ถึง 373 นิวตันเมตร (250 ถึง 275 ฟุตปอนด์)	-	-	-
	ตรวจสอบการปรับเบรกจอด	-	-	-
ทุก 400 ชั่วโมง	ตรวจสอบท่อเชื้อเพลิงและข้อต่อ	-	-	-
ทุก 400 ชั่วโมง	เปลี่ยนกล่องตัวกรองเชื้อเพลิง	110-9049	1	กล่องตัวกรองเชื้อเพลิง
ทุก 500 ชั่วโมง	หยอดจาระบีที่แบริ่งในเพลาท้าย	108-1190	1	จาระบีอเนกประสงค์ระดับพรีเมียม 0.39 มล. (14 ออนซ์)
ทุก 800 ชั่วโมง	เปลี่ยนน้ำมันไฮดรอลิก (หากคุณไม่ได้ใช้น้ำมันไฮดรอลิกที่แนะนำ หรือเคยเติมถังน้ำมันด้วยน้ำมันทางเลือกมาก่อน)	133-8086	1	น้ำมันไฮดรอลิกชนิดอายุการใช้งานยาวนาน PX 19 ลิตร (5 แกลลอน)
		133-8087	1	น้ำมันไฮดรอลิกชนิดอายุการใช้งานยาวนาน PX 19 ลิตร (55 แกลลอน)
	เปลี่ยนตัวกรองไฮดรอลิก (หากคุณไม่ได้ใช้น้ำมันไฮดรอลิกที่แนะนำ หรือเคยเติมน้ำมันทางเลือกลงในถัง)	86-3010	1	ตัวกรองไฮดรอลิก
ทุก 1,000 ชั่วโมง	เปลี่ยนตัวกรองไฮดรอลิก (หากคุณใช้น้ำมันไฮดรอลิกที่แนะนำ)	86-3010	1	ตัวกรองไฮดรอลิก
ทุก 2,000 ชั่วโมง	เปลี่ยนน้ำมันไฮดรอลิก (หากคุณใช้น้ำมันไฮดรอลิกที่แนะนำ)	133-8086	1	น้ำมันไฮดรอลิกชนิดอายุการใช้งานยาวนาน PX 19 ลิตร (5 แกลลอน)
ทุก 2,000 ชั่วโมง	เปลี่ยนน้ำมันไฮดรอลิก (หากคุณใช้น้ำมันไฮดรอลิกที่แนะนำ)	133-8087	1	น้ำมันไฮดรอลิกชนิดอายุการใช้งานยาวนาน PX 19 ลิตร (55 แกลลอน)
ทุก 2 ปี	ระบายและทำความสะอาดถังเชื้อเพลิง	-	-	-
ทุก 2 ปี	ล้างและเปลี่ยนน้ำยาในระบบหล่อเย็น (นำอุปกรณ์ไปให้ตัวแทนซ่อมบำรุงหรือตัวแทนจำหน่ายที่ได้รับอนุญาตดูแล หรือดูคู่มือซ่อมบำรุง)	-	-	-

รายการตรวจสอบสำหรับการบำรุงรักษารายวัน

รายการตรวจสอบสำหรับการบำรุงรักษา	สำหรับสัปดาห์:
รายการตรวจสอบสำหรับการบำรุงรักษา	จ.	อ.	พ.	พฤ.	ศ.	ส.	อา.
ตรวจสอบการทำงานของสวิตช์อินเทอร์ล็อก
ตรวจสอบการทำงานของเบรก
ตรวจสอบระดับน้ำมันเครื่องและเชื้อเพลิง
ตรวจสอบระดับน้ำยาในระบบหล่อเย็น
ระบายเครื่องแยกน้ำ/น้ำมันเชื้อเพลิง
ตรวจสอบตัวกรองอากาศ ถ้วยเก็บฝุ่น และวาล์วไล่อากาศ
ตรวจสอบหม้อน้ำและตะแกรงเพื่อดูสิ่งสกปรก
ตรวจสอบเสียงเครื่องยนต์ที่ผิดปกติ1
ตรวจสอบเสียงการทำงานที่ผิดปกติ
ตรวจสอบระดับน้ำมันของระบบไฮดรอลิก
ตรวจสอบท่ออ่อนไฮดรอลิกเพื่อดูความเสียหาย
ตรวจสอบน้ำยารั่วไหล
ตรวจสอบระดับน้ำมันเชื้อเพลิง
ตรวจสอบแรงดันลมยาง
ตรวจสอบการทำงานของแผงหน้าปัด
ตรวจสอบการปรับการสัมผัสกันของใบมีดพวงและใบมีดล่าง
ตรวจสอบความสูงในการตัด
หล่อลื่นจุดอัดจาระบีทั้งหมด2
ทำสีที่ชำรุด
ล้างรถ
ตรวจสอบหัวเทียนและหัวฉีดหากสตาร์ทเครื่องยนต์ยาก มีควันออกมา หรือเดินสะดุด ทันทีหลังจากการล้างทุกครั้ง โดยไม่ต้องคำนึงถึงระยะการบำรุงรักษาที่กำหนดไว้

บันทึกจุดที่ต้องระวัง

ตรวจสอบโดย:
รายการ	วันที่	ข้อมูล
1
2
3
4
5

ขั้นตอนก่อนบำรุงรักษา

การเตรียมพร้อมก่อนการบำรุงรักษา

จอดอุปกรณ์บนพื้นราบ ลดชุดตัดหญ้าลงมา และเข้าเบรกจอด
ดับเครื่องยนต์ ดึงกุญแจออก รอให้ชิ้นส่วนเคลื่อนไหวหยุดนิ่ง และปล่อยให้เครื่องยนต์เย็นลง

การยกด้านหน้าของอุปกรณ์

ทำการขัดล้อ

G414298

สอดแม่แรงเข้าไปด้านหน้าอุปกรณ์ใต้ท่อเหลี่ยม ของโครงด้านล่างให้ใกล้กับแผงข้าง มากที่สุด
ใช้ขาตั้งแม่แรงที่สามารถรองรับน้ำหนักของอุปกรณ์ได้ โดยสอดแม่แรงเข้าไปใต้ท่อเหลี่ยมหรือมอเตอร์ล้อ

การยกด้านท้ายของอุปกรณ์ (ด้วยรอกยก)

G414299

ทำการขัดล้อ
ผูกรอกเข้ากับห่วงผูกยึด ของก้ามปูล้อหลัง
ค่อยๆ ยกอุปกรณ์ขึ้นอย่างระมัดระวัง
ใช้ขาตั้งแม่แรงที่สามารถรองรับน้ำหนักของอุปกรณ์ได้ โดยสอดแม่แรงเข้าไปใต้โครงอุปกรณ์

การยกด้านท้ายของอุปกรณ์ (ด้วยแม่แรง)

G447817

ทำการขัดล้อ
สอดแม่แรงเข้าไปด้านหลังอุปกรณ์ใต้มอเตอร์ล้อหลัง
ใช้ขาตั้งแม่แรงที่สามารถรองรับน้ำหนักของอุปกรณ์ได้ โดยสอดแม่แรงเข้าไปใต้โครงอุปกรณ์

การถอดฝาครอบแบตเตอรี่

G448592

ถอดฝาครอบแบตเตอรี่ดังแสดงในภาพ

การเปิดฝากระโปรง

G414711

ปลดสลัก บนฝากระโปรงทั้งสองด้าน

G414712

หมุนฝากระโปรงขึ้น

การหล่อลื่น

การอัดจาระบีแบริ่งและบุชชิ่ง

บนอุปกรณ์มีจุดอัดจาระบีที่ต้องหยอดจาระบีเป็นประจำ การใช้งานอุปกรณ์ในสภาวะที่สกปรกหรือมีฝุ่นมากอาจทำให้สิ่งสกปรกเล็ดลอดเข้าไปในแบริ่งและบุชชิ่ง ทำให้เกิดการสึกหรอเร็วขึ้น หล่อลื่นจุดอัดจาระบีทันทีหลังจากการล้างทุกครั้ง โดยไม่ต้องคำนึงถึงระยะการบำรุงรักษาที่กำหนดไว้

เตรียมอุปกรณ์สำหรับการบำรุงรักษา
อัดจาระบีข้อต่อทุกจุดด้วยจาระบีลิเธียม No.2

การอัดจาระบีข้อต่อ

ข้อมูลจำเพาะของจาระบี: จาระบีลิเธียมเบอร์ 2

แกนหมุนของชุดตัดหญ้าด้านหลัง	G450432
แกนหมุนของชุดตัดหญ้าด้านหน้า	G450435
ปลายกระบอกสูบ Sidewinder (2 จุด, รุ่น 03171 เท่านั้น)	G450436
แกนหมุนบังคับเลี้ยว	G450437
แกนหมุนแขนยกด้านหลังและกระบอกสูบยก (2 จุด)	G450438
แกนหมุนแขนยกด้านหน้าซ้ายและกระบอกสูบยก (2 จุด)	G450439
แกนหมุนแขนยกด้านหน้าขวาและกระบอกสูบยก (2 จุด)	G450440
กลไกปรับเกียร์ว่าง	G450441
คันเลื่อนเลือกตำแหน่งตัดหญ้า/เคลื่อนย้าย	G450442
แกนหมุนสายพาน	G450443
กระบอกสูบบังคับเลี้ยว	G450444
หมายเหตุ: ถ้าต้องการ สามารถติดตั้งจุดอัดจาระบีเพิ่มที่อีกด้านหนึ่งของกระบอกสูบบังคับเลี้ยวได้ โดยการถอดล้อออก แล้วติดตั้งจุกอัดจารบี จากนั้นหยอดจาระบี นำจุกอัดจาระบีออก แล้วปิดจุกอุด	G450445

การตรวจสอบแบริ่งแบบปิดซีล

ปกติแล้วความผิดปกติของแบริ่งมักจะไม่ได้มาจากความบกพร่องของวัสดุหรือฝีมือการผลิต สาเหตุส่วนใหญ่ที่แบริ่งทำงานผิดปกติคือความชื้นและการปนเปื้อนที่เล็ดลอดเข้าไปในซีลป้องกัน แบริ่งแบบหยอดจาระบีจะต้องบำรุงรักษาเป็นประจำเพื่อกำจัดเศษสิ่งสกปรกที่เป็นอันตรายออกจากส่วนแบริ่ง แบริ่งแบบปิดซีลอาศัยการหยอดจาระบีชนิดพิเศษในตอนเริ่มแรกเพียงครั้งเดียว หลังจากนั้นซีลในตัวที่มีความแข็งแรงจะป้องกันไม่ให้ความชื้นหรือสิ่งปนเปื้อนเข้าไปในลูกกลิ้ง

แบริ่งแบบปิดซีลไม่ต้องหยอดจาระบีหรือบำรุงรักษาระยะสั้น จึงช่วยลดภาระในการซ่อมบำรุงตามกำหนด อีกทั้งยังลดความเสียหายที่อาจเกิดขึ้นกับสนามจากการเปื้อนจาระบีด้วย แบริ่งแบบปิดซีลเหล่านี้มีประสิทธิภาพเป็นเยี่ยมและใช้งานได้ยาวนานภายใต้สภาวะการใช้งานทั่วไป แต่คุณควรตรวจสภาพแบริ่งและความสมบูรณ์ของซีลเป็นระยะเพื่อป้องกันเหตุการณ์ที่แบริ่งเสียจนใช้งานอุปกรณ์ไม่ได้ ดังนั้นควรตรวจสภาพแบริ่งทุกฤดูกาลและเปลี่ยนใหม่ หากพบว่าแบริ่งเสียหายหรือสึกหรอก แบริ่งควรจะทำงานได้อย่างราบรื่นโดยไม่มีอาการที่บ่งบอกความเสียหาย เช่น ความร้อนสูง เสียงดัง หลวม หรือร่องรอยการสึกหรอ (สนิม)

แบริ่ง/ซีลเหล่านี้เป็นชิ้นส่วนที่สึกหรอจากการใช้งานตามปกติ เพราะต้องทำงานภายในสภาวะแบบต่างๆ (เช่น ทราย สารเคมีที่ใช้ในสนาม น้ำ แรงกระแทก ฯลฯ) ดังนั้น ปกติแล้วแบริ่งที่ทำงานผิดปกติเนื่องจากสาเหตุอื่นที่ไม่ใช่ความบกพร่องของวัสดุหรือฝีมือการผลิต จะไม่ได้รับความคุ้มครองภายใต้การรับประกัน

หมายเหตุ: การล้างอย่างไม่เหมาะสมอาจจะส่งผลเสียต่ออายุการใช้งานของแบริ่งได้ ห้ามล้างอุปกรณ์ขณะที่ยังร้อน และหลีกเลี่ยงการการฉีดพ่นด้วยแรงดันสูงหรือปริมาณมากที่แบริ่ง

การบำรุงรักษาเครื่องยนต์

ข้อมูลจำเพาะของน้ำมันเครื่อง

ประเภทน้ำมัน

ใช้น้ำมันเครื่องคุณภาพสูงชนิดเถ้าต่ำที่มีคุณสมบัติเท่ากับหรือเหนือกว่ามาตรฐาน API CH-4 ขึ้นไป

ใช้เกรดความหนืดของน้ำมันเครื่องต่อไปนี้:

น้ำมันที่ควรใช้: SAE 15W-40 [-17°C (สูงกว่า 0°F)]
น้ำมันทางเลือก: SAE 10W-30 หรือ 5W-30 (ทุกอุณหภูมิ)

น้ำมันเครื่องพรีเมียมของ Toro หาซื้อได้จากตัวแทนจำหน่ายที่ได้รับอนุญาตของ Toro ทั้งเกรดความหนืด 15W-40 หรือ 10W-30

ความจุห้องข้อเหวี่ยง

ประมาณ 3.8 ลิตร (4.0 ควอร์ต) พร้อมตัวกรอง

การตรวจสอบระดับน้ำมันเครื่อง

หมายเหตุ: ตรวจสอบระดับน้ำมันเครื่องตอนที่เครื่องยนต์เย็นเท่านั้น หากเครื่องยนต์ยังอุ่นอยู่ ควรรอประมาณ 10 นาที แล้วค่อยตรวจสอบ

หากระดับน้ำมันต่ำกว่าขีดล่างบนก้านวัด ค่อยๆ เติมน้ำมันจนกระทั่งระดับน้ำมันขึ้นมาถึงขีดบนของก้านวัด

สำคัญ

ระดับน้ำมันเครื่องต้องอยู่ระหว่างขีดบนกับขีดล่างบนเกจน้ำมัน การเติมน้ำมันเครื่องมากเกินไปหรือน้อยเกินไป อาจทำให้เครื่องยนต์เสียหายร้ายแรง

เตรียมอุปกรณ์สำหรับการบำรุงรักษา

G453109

เปิดกระโปรงของอุปกรณ์
ตรวจสอบระดับน้ำมันเครื่อง
ปิดและล็อกสลักฝากระโปรงอุปกรณ์

การเปลี่ยนน้ำมันเครื่องและตัวกรองน้ำมันเครื่อง

เตรียมอุปกรณ์สำหรับการบำรุงรักษา
ปลดสลักและเปิดฝากระโปรงของอุปกรณ์ขึ้น
เปลี่ยนน้ำมันเครื่องตามขั้นตอนต่อไปนี้

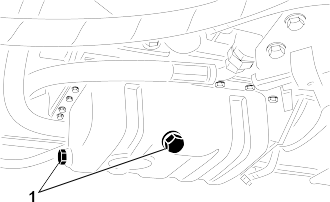

1. ถอดจุกระบาย จากนั้นระบายน้ำมันเครื่องออกให้หมด
2. ปิดจุกระบาย
G414739
เปลี่ยนตัวกรองน้ำมันเครื่อง

G414740

หมายเหตุ: อย่าขันตัวกรองแน่นเกินไป
เติมน้ำมันในห้องข้อเหวี่ยง

G453108
ปิดและล็อกสลักฝากระโปรงอุปกรณ์

การซ่อมบำรุงตัวกรองอากาศ

ตรวจสอบระบบอากาศเข้าทั้งหมดเพื่อตรวจสอบการรั่วไหล ความเสียหาย หรือข้อรัดท่ออ่อนที่หลวม อย่าใช้ไส้กรองอากาศที่ชำรุด
ซ่อมบำรุงระบบกรองอากาศตามระยะเวลาซ่อมบำรุงที่แนะนำหรือเร็วกว่านั้น หากพบว่าเครื่องยนต์ทำงานได้ไม่ดีเท่าเดิมเนื่องจากใช้งานในสภาวะที่สกปรกหรือมีฝุ่นมาก การเปลี่ยนไส้กรองอากาศก่อนถึงเวลาจำเป็นจะเพิ่มโอกาสให้ฝุ่นเข้าสู่เครื่องยนต์มากขึ้นขณะที่ถอดไส้กรองออก

สำคัญ

ตรวจสอบว่าปิดฝาครอบอย่างถูกต้อง ฝาครอบจะต้องแนบกับตัวเรือนกรองอากาศและวาล์วทางออกหันลง โดยอยู่ระหว่างตำแหน่ง 5 นาฬิกากับ 7 นาฬิกาเมื่อมองทางส่วนปลาย

G448875

การบำรุงรักษาระบบเชื้อเพลิง

คู่มือผู้ใช้ฉบับนี้ให้ข้อมูลเกี่ยวกับการบำรุงรักษาเชื้อเพลิงและระบบเชื้อเพลิงอย่างละเอียดกว่าคู่มือเจ้าของเครื่องยนต์ที่เป็นข้อมูลอ้างอิงทั่วไปเกี่ยวกับเชื้อเพลิงและการบำรุงรักษาเชื้อเพลิง

คุณจำเป็นต้องเข้าใจว่าการบำรุงรักษาระบบเชื้อเพลิง การจัดเก็บเชื้อเพลิง และคุณภาพเชื้อเพลิงเป็นสิ่งที่ต้องอาศัยความใส่ใจเป็นพิเศษ เพื่อป้องกันเครื่องยนต์เสียหายจนใช้งานไม่ได้และการซ่อมแซมเครื่องยนต์ที่มีค่าใช้จ่ายสูง

ระบบเชื้อเพลิงเป็นระบบที่มีพิกัดความเผื่อน้อยมาก เนื่องจากข้อกำหนดเกี่ยวกับการปล่อยไอเสียและการควบคุม นอกจากนี้ คุณภาพและความสะอาดของน้ำมันดีเซลยังมีความสำคัญอย่างมากต่ออายุการใช้งานของระบบฉีดพ่นเชื้อเพลิงแบบคอมมอนเรลแรงดันสูงในปัจจุบันที่ใช้เครื่องยนต์ดีเซล

สำคัญ

น้ำและอากาศในระบบเชื้อเพลิงจะทำเครื่องยนต์ของคุณเสียหาย! อย่าเพิ่งด่วนสรุปว่าน้ำมันเชื้อเพลิงใหม่เป็นน้ำมันที่สะอาด คุณต้องใช้น้ำมันเชื้อเพลิงจากผู้จำหน่ายที่มีคุณภาพ จัดเก็บเชื้อเพลิงอย่างถูกต้อง และใช้น้ำมันเชื้อเพลิงให้หมดภายใน 180 วัน

สำคัญ

หากคุณไม่ปฏิบัติตามขั้นตอนการเปลี่ยนตัวกรองเชื้อเพลิง การบำรุงรักษาระบบเชื้อเพลิง และการจัดเก็บเชื้อเพลิง ระบบเชื้อเพลิงของเครื่องยนต์อาจเสียหายก่อนเวลาอันควร บำรุงรักษาระบบเชื้อเพลิงตามคำแนะนำให้ครบถ้วนตามช่วงเวลาที่กำหนดไว้ หรือเมื่อน้ำมันเชื้อเพลิงปนเปื้อน หรือคุณภาพของเชื้อเพลิงไม่ดี

การจัดเก็บน้ำมันเชื้อเพลิง

การจัดเก็บน้ำมันเชื้อเพลิงอย่างเหมาะสมเป็นสิ่งสำคัญอย่างยิ่งในการดูแลรักษาเครื่องยนต์ บ่อยครั้งที่ไม่มีการบำรุงรักษาถังเก็บน้ำมันเชื้อเพลิงอย่างเหมาะสม ส่งผลให้มีการนำน้ำมันเชื้อเพลิงปนเปื้อนมาใช้กับอุปกรณ์

จัดเตรียมน้ำมันเชื้อเพลงให้เพียงพอสำหรับการใช้งานแค่ 180 วันเท่านั้น และไม่ควรใช้น้ำมันเชื้อเพลิงที่เก็บไว้นานกว่า 180 วัน เพื่อช่วยป้องกันไม่ให้น้ำและสิ่งปนเปื้อนอื่นๆ เข้าไปอยู่ในน้ำมันเชื้อเพลิง
หากคุณไม่กำจัดน้ำออกจากถังเก็บน้ำมันเชื้อเพลิงหรือถังเชื้อเพลิงในอุปกรณ์ อาจทำให้ถังเก็บน้ำมันเชื้อเพลิงหรือส่วนประกอบในระบบเชื้อเพลิงเป็นสนิมหรือปนเปื้อนได้ นอกจากนี้ เชื้อรา แบคทีเรีย หรือเห็ดราอาจทำให้เกิดโคลนน้ำมันเครื่องขึ้นภายในถัง ซึ่งจะเข้าไปขัดขวางการไหลและอุดตันตัวกรองและหัวฉีดเชื้อเพลิง
ตรวจสภาพถังเก็บน้ำมันเชื้อเพลิงและถังเชื้อเพลิงของอุปกรณ์เป็นประจำเพื่อสังเกตคุณภาพของเชื้อเพลิงภายในถัง
น้ำมันเชื้อเพลิงจะต้องได้มาจากผู้จำหน่ายที่มีคุณภาพ
หากคุณสังเกตเห็นว่ามีน้ำหรือสิ่งปนเปื้อนอยู่ในถังเก็บน้ำมันเชื้อเพลิงหรือถังเชื้อเพลิงของอุปกรณ์ ควรขอความร่วมมือกับผู้จัดจำหน่ายเชื้อเพลิงในการแก้ไขปัญหา และทำการบำรุงรักษาระบบเชื้อเพลิงอย่างเต็มรูปแบบ
ห้ามเก็บน้ำมันดีเซลไว้ในถังหรือกระป๋องที่มีส่วนประกอบเคลือบสังกะสี

การซ่อมบำรุงถังเชื้อเพลิง

เตรียมอุปกรณ์สำหรับการบำรุงรักษา
ระบายและทำความสะอาดถังเชื้อเพลิง หากระบบเชื้อเพลิงปนเปื้อน หรือถ้าหากต้องเก็บอุปกรณ์ไว้เป็นเวลานาน ใช้น้ำมันเชื้อเพลิงสะอาดในการล้างถัง

การตรวจสอบท่อน้ำมันและข้อต่อต่อ

เตรียมอุปกรณ์สำหรับการบำรุงรักษา
ปลดสลักและเปิดฝากระโปรงของอุปกรณ์ขึ้น
ตรวจสภาพท่อเชื้อเพลิงและข้อต่อเพื่อเช็คการเสื่อมสภาพ ความเสียหาย หรือข้อต่อหลวม

หมายเหตุ: ซ่อมหรือเปลี่ยนท่อเชื้อเพลิงหรือข้อต่อที่เสียหาย
ปิดและล็อกสลักฝากระโปรงอุปกรณ์

การซ่อมบำรุงเครื่องแยกน้ำ/เชื้อเพลิง

การระบายเครื่องแยกน้ำ/เชื้อเพลิง

เตรียมอุปกรณ์สำหรับการบำรุงรักษา
ระบายเครื่องแยกน้ำตามขั้นตอนในภาพด้านล่าง

G452998
สตาร์ทเครื่องยนต์ ตรวจสอบการรั่วไหล แล้วดับเครื่องยนต์

หมายเหตุ: ซ่อมแซมจุดรั่วไหลในระบบเชื้อเพลิงทั้งหมด

การเปลี่ยนตัวกรองเครื่องแยกน้ำ/เชื้อเพลิง

เปลี่ยนตัวกรองดังแสดงในภาพ

G452996
สตาร์ทเครื่องยนต์ ตรวจสอบการรั่วไหล แล้วดับเครื่องยนต์

หมายเหตุ: ซ่อมแซมจุดรั่วไหลในระบบเชื้อเพลิงทั้งหมด

การไล่อากาศออกจากหัวฉีด

หมายเหตุ: ทำตามขั้นตอนนี้เฉพาะเมื่อไล่อากาศออกจากระบบเชื้อเพลิงตามขั้นตอนปกติแล้ว แต่เครื่องยนต์ไม่สตาร์ท

เตรียมอุปกรณ์สำหรับการบำรุงรักษา
ปลดสลักและเปิดฝากระโปรงขึ้น จากนั้นรอให้เครื่องยนต์เย็นลง
คลายน็อตท่อที่ยึดท่อเชื้อเพลิงเข้ากับหัวฉีดเชื้อเพลิงหมายเลข 1
G415052
1. หัวฉีดเชื้อเพลิง
ขยับคันโยกลิ้นเร่งไปยังตำแหน่งเร็ว
บิดกุญแจไปที่ตำแหน่งสตาร์ท และดูเชื้อเพลิงไหลรอบๆ ข้อต่อ หมุนกุญแจไปที่ตำแหน่งปิด เมื่อเชื้อเพลิงไหลต่อเนื่อง

สำคัญ

เพื่อป้องกันไม่ให้มอเตอร์สตาร์ทเตอร์ร้อนเกินไป อย่าให้สตาร์ทเตอร์ทำงานนานกว่า 15 วินาที หลังจากพยายามสตาร์ทต่อเนื่อง 10 วินาทีแล้ว ให้รอ 60 วินาทีก่อนสตาร์ทมอเตอร์สตาร์ทเตอร์อีกครั้ง
ขันน็อตท่อให้แน่น
กำจัดเชื้อเพลิงออกจากเครื่องยนต์
ทำซ้ำขั้นตอน ถึง สำหรับหัวฉีดเชื้อเพลิงที่เหลือ
สตาร์ทเครื่องยนต์ ตรวจสอบการรั่วไหล แล้วดับเครื่องยนต์

หมายเหตุ: ซ่อมแซมจุดรั่วไหลในระบบเชื้อเพลิงทั้งหมด
ปิดและล็อกสลักฝากระโปรงอุปกรณ์

การบำรุงรักษาระบบไฟฟ้า

การซ่อมบำรุงแบตเตอรี่

อันตราย

ห้ามดื่มน้ำอิเล็กโตรไลต์และหลีกเลี่ยงไม่ให้สัมผัสกับผิวหนัง ดวงตา หรือเสื้อผ้า
ควรสวมแว่นตานิรภัยและถุงมือยางเสมอ
เติมน้ำแบตเตอรี่ในสถานที่ที่มีน้ำสะอาดเตรียมไว้เสมอเพื่อใช้ล้างผิวหนัง

คำเตือน

การเดินสายไฟแบตเตอรี่ไม่ถูกต้องอาจทำให้รถและสายไฟเสียหาย โดยทำให้เกิดประกายไฟ ประกายไฟอาจทำให้แบตเตอรี่ปล่อยก๊าซที่ทำให้ระเบิด ซึ่งอาจทำให้บาดเจ็บร้ายแรงหรือเสียชีวิตได้

ถอดสายไฟแบตเตอรี่ขั้วลบ (สีดำ) ก่อนถอดสายไฟแบตเตอรี่ขั้วบวก (สีแดง) เสมอ
ต่อสายไฟแบตเตอรี่ขั้วบวก (สีแดง) ก่อนต่อสายไฟขั้วลบ (สีดำ) เสมอ

เตรียมอุปกรณ์สำหรับการบำรุงรักษา
ถอดฝาครอบแบตเตอรี่
ถอดฝาเติมของแบตเตอรี่
คอยเติมน้ำกลั่นหรือน้ำปราศจากแร่ธาตุเพื่อรักษาระดับของน้ำอิเล็กโทรไลต์ในเซลล์แบตเตอรี่

หมายเหตุ: อย่าเติมน้ำจนระดับน้ำสูงกว่าด้านล่างของแหวนแยกในแต่ละเซลล์
ปิดฝาเติมโดยให้ท่อระบายหันไปด้านหลัง (หันไปทางถังเชื้อเพลิง)
ทำความสะอาดส่วนบนของแบตเตอรี่ โดยล้างเป็นครั้งคราวด้วยแปรงจุ่มน้ำผสมแอมโมเนียหรือผสมโซดาไบคาร์บอเนต ล้างพื้นผิวด้านบนด้วยน้ำหลังจากทำความสะอาด

สำคัญ

อย่าเปิดฝาเติมขณะทำความสะอาด
ตรวจหาการสึกกร่อนบนข้อรัดสายไฟแบตเตอรี่และเสาแบตเตอรี่ หากพบเห็นการสึกกร่อน ให้ทำตามขั้นตอนต่อไปนี้
1. ถอดสายไฟแบตเตอรี่ขั้วลบ (–)
2. ถอดสายไฟแบตเตอรี่ขั้วบวก (+)
3. ทำความสะอาดข้อรัดและเสาแบตเตอรี่แยกกันทีละส่วน
4. ต่อสายไฟแบตเตอรี่ขั้วบวก (+)
5. ต่อสายไฟแบตเตอรี่ขั้วลบ (–)
6. ทาน้ำยาเคลือบขั้วแบตเตอรี่บนข้อรัดและขั้วแบตเตอรี่
ตรวจสอบว่าข้อรัดสายไฟแบตเตอรี่รัดอย่างแน่นหนาบนเสาแบตเตอรี่
ติดตั้งฝาครอบแบตเตอรี่

หมายเหตุ: เก็บอุปกรณ์ไว้ในบริเวณที่มีอากาศเย็น แทนบริเวณที่มีอากาศร้อน เพื่อป้องกันไม่ให้แบตเตอรี่คายประจุเร็ว

การซ่อมบำรุงฟิวส์

เตรียมอุปกรณ์สำหรับการบำรุงรักษา
ยกฝาครอบแขนควบคุมออก
G416222
1. ด้านขวาของอุปกรณ์
2. ฝาครอบแขนควบคุม
3. แท่นยึดฟิวส์
4. กล่องฟิวส์
มองหาฟิวส์ที่ขาดภายในแท่นยึดฟิวส์หรือกล่องฟิวส์
เปลี่ยนฟิวส์ด้วยฟิวส์ประเภทเดียวกันที่มีแอมแปร์เท่ากัน
ปิดฝาครอบแขนควบคุมเข้าที่

การบำรุงรักษาระบบขับเคลื่อน

การตรวจสอบแรงดันลมยาง

คำเตือน

หากแรงดันลมยางต่ำ ความเสถียรของอุปกรณ์จะลดลงเมื่อทำงานบนเนิน อุปกรณ์อาจพลิกคว่ำ ซึ่งอาจส่งผลให้เสียชีวิตหรือได้รับบาดเจ็บร้ายแรง

อย่าเติมลมยางน้อยเกินไป

หมายเหตุ: คอยตรวจสอบแรงดันลมยางทุกล้อเพื่อให้อุปกรณ์ตัดหญ้าได้ดีและเครื่องยนต์ทำงานได้อย่างเหมาะสม

วัดแรงดันลมของแต่ละล้อ แรงดันลมยางที่ถูกต้องคือ 97 ถึง 110 กิโลปาสกาล (14 หรือ 16 ปอนด์ต่อตร.นิ้ว)
ถ้าจำเป็น ให้เติมลมหรือไล่ลมออกจากล้อยาง จนกว่าจะวัดแรงดันลมยางได้ 97 ถึง 110 กิโลปาสกาล (14 หรือ 16 ปอนด์ต่อตร.นิ้ว)

การขันน็อตล็อกล้อ

ขันน็อตล็อกล้อแบบไขว้จนได้แรงบิด 61 ถึง 88 นิวตันเมตร (45 ถึง 65 ฟุตปอนด์)

คำเตือน

หากไม่ขันน็อตล้อด้วยแรงบิดที่เหมาะสมอาจส่งผลให้ได้รับบาดเจ็บร้ายแรงหรือเสียชีวิตได้

ตรวจสอบให้น็อตล้อมีแรงบิดที่เหมาะสมอยู่เสมอ

การขันน็อตดุมเพลา

ขันน็อตดุมเพลาจนได้แรงบิด 339 ถึง 373 นิวตันเมตร (250 ถึง 275 ฟุตปอนด์)

การปรับระบบขับเคลื่อนสำหรับเกียร์ว่าง

หากอุปกรณ์ขยับเมื่อแป้นขับเคลื่อนอยู่ในตำแหน่งเกียร์ว่าง ให้ปรับลูกเบี้ยวขับเคลื่อน

เตรียมอุปกรณ์สำหรับการบำรุงรักษา
ยกล้อหน้าและล้อหลังขึ้นจากพื้น แล้ววางบล็อกหนุนไว้ใต้โครงอุปกรณ์

คำเตือน

หากไม่ได้ขัดอุปกรณ์ไว้อย่างเหมาะสม อุปกรณ์อาจตกลงมา และเป็นสาเหตุให้ได้รับบาดเจ็บร้ายแรงหรือเสียชีวิตได้

ยกล้อหน้าและล้อหลังขึ้นจากพื้น เพื่อป้องกันไม่ให้อุปกรณ์ขยับตอนที่ทำการปรับ

G416234

คลายน็อตล็อก บนลูกเบี้ยวปรับการขับเคลื่อน

คำเตือน

เครื่องยนต์ต้องทำงานเพื่อให้คุณปรับลูกเบี้ยวปรับการขับเคลื่อนครั้งสุดท้ายได้ การสัมผัสชิ้นส่วนเคลื่อนไหวที่กำลังเคลื่อนไหวหรือร้อนจัด อาจทำให้ได้รับบาดเจ็บร้ายแรงหรือเสียชีวิตได้

เก็บมือ เท้า ใบหน้า และส่วนอื่นๆ ของร่างกายให้ห่างจากท่อไอเสีย พื้นผิวร้อนอื่นๆ ของเครื่องยนต์ และชิ้นส่วนหมุน
สตาร์ทเครื่องยนต์และขันน็อตหกเหลี่ยมบนลูกเบี้ยวไปทั้งสองทิศทาง เพื่อหาจุดกึ่งกลางของระยะเกียร์ว่าง
ขันน็อตล็อกให้แน่นเพื่อล็อกการปรับเอาไว้
ดับเครื่องยนต์
นำบล็อกหนุนออกและลดอุปกรณ์ลงมาที่พื้น ทดลองขับอุปกรณ์เพื่อให้แน่ใจว่า อุปกรณ์ไม่ขยับเมื่อแป้นขับเคลื่อนอยู่ในตำแหน่งเกียร์ว่าง

การบำรุงรักษาระบบหล่อเย็น

ข้อมูลจำเพาะของน้ำยาหล่อเย็น

ถังหล่อเย็นมีการเติมน้ำผสมน้ำยาหล่อเย็นแบบยืดอายุการใช้งานชนิดเอทิลีนไกลคอลในสัดส่วน 50/50 มาจากโรงงาน

สำคัญ

ใช้เฉพาะน้ำยาหล่อเย็นที่มีจำหน่ายในท้องตลาดและมีคุณสมบัติตรงตามข้อกำหนดในตารางมาตรฐานน้ำยาหล่อเย็นแบบยืดอายุการใช้งานเท่านั้น

ห้ามใช้น้ำยาหล่อเย็นชนิดเทคโนโลยีกรดอนินทรีย์ (สีเขียว) (IAT) แบบทั่วไปในอุปกรณ์ อย่าผสมน้ำยาหล่อเย็นแบบทั่วไปกับน้ำยาหล่อเย็นแบบยืดอายุการใช้งาน

ตารางชนิดน้ำยาหล่อเย็น

ชนิดน้ำยาหล่อเย็นเอทิลีนไกลคอล

ชนิดสารยับยั้งการสึกกร่อน

สารป้องกันการแข็งตัวแบบยืดอายุการใช้งาน

เทคโนโลยีกรดอินทรีย์ (OAT)

สำคัญ

อย่าแยกแยะความแตกต่างระหว่างน้ำยาหล่อเย็นชนิดกรดอนินทรีย์ (สีเขียว) แบบทั่วไปกับน้ำยาหล่อเย็นแบบยืดอายุการใช้งานโดยการดูจากสีของน้ำยาหล่อเย็น

ผู้ผลิตน้ำยาหล่อเย็นอาจย้อมสีน้ำยาหล่อเย็นแบบยืดอายุการใช้งานด้วยสีใดสีหนึ่งต่อไปนี้: สีแดง, สีชมพู, สีส้ม, สีเหลือง, สีน้ำเงิน, สีเขียวอมฟ้า, สีม่วง และสีเขียว ใช้น้ำยาหล่อเย็นที่มีคุณสมบัติตรงตามข้อกำหนดในตารางมาตรฐานน้ำยาหล่อเย็นแบบยืดอายุการใช้งาน

ตารางมาตรฐานน้ำยาหล่อเย็นแบบยืดอายุการใช้งาน

ATSM International	SAE International
D3306 และ D4985	J1034, J814 และ 1941

สำคัญ

สำหรับความเข้มข้นของน้ำยาหล่อเย็น ควรผสมน้ำต่อน้ำยาหล่อเย็นในสัดส่วน 50/50

แนะนำ: เมื่อผสมน้ำยาหล่อเย็นจากน้ำยาเข้มข้น ให้ผสมกับน้ำกลั่น
ทางเลือก: หากไม่มีน้ำกลั่น ใช้น้ำยาหล่อเย็นผสมสำเร็จแทนน้ำยาแบบเข้มข้น
ข้อกำหนดขั้นต่ำ: หากไม่มีทั้งน้ำกลั่นและน้ำยาหล่อเย็นผสมสำเร็จ ให้ผสมน้ำยาหล่อเย็นเข้มข้นกับน้ำสะอาดที่ดื่มได้

ความจุของระบบหล่อเย็น

ประมาณ 5.7 ลิตร (6 แกลลอนสหรัฐ)

การตรวจสอบระดับน้ำหล่อเย็น

ข้อควรระวัง

หากเครื่องยนต์เดินอยู่ น้ำยาหล่อเย็นจะร้อนและมีแรงดันสูง และอาจพุ่งออกมาจนทำให้ได้รับบาดเจ็บเล็กน้อยหรือปานกลาง

อย่าเปิดฝาหม้อน้ำในขณะที่เครื่องยนต์กำลังทำงาน
ใช้ผ้าขี้ริ้วเมื่อเปิดฝาหม้อน้ำ และเปิดฝาช้าๆ เพื่อปล่อยไอน้ำออก

เตรียมอุปกรณ์สำหรับการบำรุงรักษา
ปลดสลักและเปิดฝากระโปรงของอุปกรณ์ขึ้น

G416239

ตรวจสอบระดับน้ำหล่อเย็นในถังขยาย

หมายเหตุ: เมื่อเครื่องยนต์เย็น ระดับน้ำหล่อเย็นควรอยู่กึ่งกลางระหว่างขีดด้านข้างถัง
หากน้ำหล่อเย็นเหลือน้อย ให้เปิดฝาถังขยายออก แล้วเติมน้ำหล่อเย็นที่กำหนดลงไปในถังจนกระทั่งระดับน้ำขึ้นมาถึงกึ่งกลางระหว่างขีดด้านข้างถัง จากนั้นปิดฝาถัง

สำคัญ

อย่าเติมน้ำในถังขยายมากเกินไป
ปิดและล็อกสลักฝากระโปรงอุปกรณ์

การทำความสะอาดระบบหล่อเย็นเครื่องยนต์

เตรียมอุปกรณ์สำหรับการบำรุงรักษา
ปลดสลักและเปิดฝากระโปรงของอุปกรณ์ขึ้น
ทำความสะอาดสิ่งสกปรกออกจากบริเวณเครื่องยนต์ให้หมดจด

G416240

ถอดแผงกั้นหม้อน้ำด้านล่าง ออก
ทำความสะอาดด้านข้างของหม้อน้ำ ทั้งสองด้านให้สะอาดหมดจด โดยใช้น้ำหรืออากาศอัด
ติดตั้งแผงกั้นหม้อน้ำด้านล่างกลับเข้าที่
ปิดและล็อกสลักฝากระโปรงอุปกรณ์

การบำรุงรักษาเบรก

การปรับเบรกจอด

เตรียมอุปกรณ์สำหรับการบำรุงรักษา

G416249

คลายสกรูตั้งค่า ที่ยึดลูกบิด กับคันเบรกจอด
หมุนลูกบิดจนได้แรง 133 ถึง 178 นิวตัน (30 ถึง 40 ปอนด์) เพื่อให้คันเบรกทำงานได้
ขันสกรูตั้งค่า

การบำรุงรักษาสายพาน

การซ่อมบำรุงสายพานน้ำมันเครื่อง

การปรับความตึงสายพานอัลเทอร์เนเตอร์/พัดลม

เตรียมอุปกรณ์สำหรับการบำรุงรักษา
ปลดสลักและเปิดฝากระโปรงของอุปกรณ์ขึ้น

G416951

ตรวจสอบความตึงของสายพานอัลเทอร์เนเตอร์/พัดลม โดยการกดตรงกลางสายพานระหว่างอัลเทอร์เนเตอร์กับลูกรอกเพลาข้อเหวี่ยง

หมายเหตุ: เมื่อใช้แรง 98 นิวตัน (22 ปอนด์) สายพานควรจะเบนลง 11 มม. (7/16 นิ้ว)
หากการเบนของสายพานไม่ถูกต้อง ให้ปรับความตึงของสายพานตามขั้นตอนต่อไปนี้
1. คลายสลักเกลียวที่ยึดตัวค้ำกับเครื่องยนต์และสลักเกลียวที่ยึดอัลเทอร์เนเตอร์เข้ากับตัวค้ำ
2. สอดชะแลงเข้าไประหว่างอัลเทอร์เนเตอร์กับเครื่องยนต์ และงัดอัลเทอร์เนเตอร์ออกมา
3. เมื่อได้ความตึงสายพานที่เหมาะสมแล้ว ขันสลักเกลียวของอัลเทอร์เนเตอร์และตัวค้ำให้แน่นเพื่อยึดการปรับไว้
ปิดและล็อกสลักฝากระโปรงอุปกรณ์

การเปลี่ยนสายพานขับระบบไฮดรอสเตติก

สอดไขควงขันน็อตหรือท่อเล็กๆ เข้าไปตรงปลายสปริงขดของสายพาน

คำเตือน

ตอนเปลี่ยนสายพานระบบขับไฮดรอสเตติก คุณจะต้องผ่อนแรงดึงบนสปริงที่รองรับโหลดจำนวนมากอยู่ หากผ่อนแรงดึงบนสปริงอย่างไม่เหมาะสม อาจทำให้ได้รับบาดเจ็บร้ายแรงหรือเสียชีวิตได้

ใช้ความระมัดระวังตอนผ่อนแรงดึงบนสปริง
กดปลายสปริงขดแบบดึของสายพานลงจนเบี่ยงออกจากร่องบนแผ่นยึดปั๊ม แล้วเลื่อนปลายสปริงไปข้างหน้า
G416950
1. แผ่นยึดปั๊ม
2. สปริงขดของสายพาน
3. ลูกรอกเครื่องยนต์
4. สายพานขับ
5. ลูกรอกระบบไฮดรอสเตติก
เปลี่ยนสายพาน
กดปลายสปริงขดของสายพานเข้ามาด้านใน ให้ตรงกับร่องบนแผ่นยึดปั๊ม

การบำรุงรักษาระบบควบคุม

การปรับความเร็วบนพื้นขณะตัดหญ้า

เตรียมอุปกรณ์สำหรับการบำรุงรักษา

G416991

คลายน็อตสวมทับ ของสลักเกลียวจำกัดความเร็ว
ปรับสลักเกลียวจำกัดความเร็วตามขั้นตอนต่อไปนี้
หมายเหตุ: ความเร็วในการตัดหญ้าจากโรงงานคือ 9.7 กม./ชม. (6 ไมล์ต่อชั่วโมง)
- หากต้องการลดความเร็วในการตัดหญ้าลง ให้หมุนสลักเกลียวจำกัดความเร็วตามเข็มนาฬิกา
- หากต้องการเพิ่มความเร็วในการตัดหญ้า ให้หมุนสลักเกลียวจำกัดความเร็วทวนเข็มนาฬิกา
จับสลักเกลียวจำกัดความเร็วเอาไว้ แล้วขันน็อตสวมทับ
ทดลองขับอุปกรณ์เพื่อเช็คว่าได้ความเร็วในการตัดหญ้าตามที่ปรับแล้ว

การปรับลิ้นเร่ง

เตรียมอุปกรณ์สำหรับการบำรุงรักษา
ปลดสลักและเปิดฝากระโปรงของอุปกรณ์ขึ้น
เลื่อนคันโยกลิ้นเร่งไปด้านหลัง ให้ชนกับช่องบนแผงควบคุม
คลายข้อต่อสายคันเร่ง บนแขนคันโยกปั๊มฉีดเชื้อเพลิง

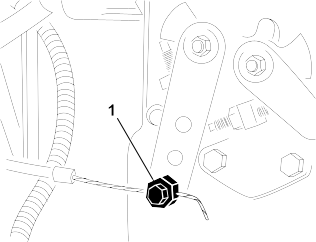

G416992

ดันแขนคันโยกปั๊มฉีดให้แนบกับแผ่นปรับหยุดการเดินรอบเบา แล้วขันขั้วต่อสายเคเบิลให้แน่น
คลายสลักเกลียวที่ยึดคันโยกลิ้นเร่งเข้ากับแผงควบคุม
ดันคันโยกลิ้นเร่งไปด้านหน้าจนสุด
เลื่อนแผ่นปรับหยุดจนกระทั่งสัมผัสกับคันโยกลิ้นเร่ง จากนั้นขันสลักเกลียวที่ยึดคันโยกลิ้นเร่งเข้ากับแผงควบคุมให้แน่น
หากลิ้นเร่งไม่อยู่ในตำแหน่งระหว่างที่ใช้งานอุปกรณ์ ขันน็อตล็อกที่ใช้ตั้งค่าอุปกรณ์แรงเสียดทานบนคันโยกลิ้นเร่งจนได้แรงบิด 5 ถึง 6 นิวตันเมตร (44 ถึง 53 นิ้วปอนด์)

หมายเหตุ: แรงบิดสูงสุดที่ใช้สั่งการคันโยกลิ้นเร่งไม่ควรเกิน 89 นิวตัน (20 ปอนด์)
ปิดและล็อกสลักฝากระโปรงอุปกรณ์

การบำรุงรักษาระบบไฮดรอลิก

ข้อมูลจำเพาะน้ำมันไฮดรอลิก

ถังน้ำมันเติมน้ำมันไฮดรอลิกคุณภาพสูงมาแล้วจากโรงงาน ตรวจสอบระดับน้ำมันไฮดรอลิกก่อนสตาร์ทเครื่องยนต์ครั้งแรก และทุกวันหลังจากนั้น

น้ำมันไฮดรอลิกที่แนะนำ: น้ำมันไฮดรอลิกชนิดยืดอายุการใช้งาน Toro PX มีจัดจำหน่ายแบบถัง 19 ลิตร (5 แกลลอนสหรัฐ) หรือถัง 208 ลิตร (55 แกลลอนสหรัฐ)

หมายเหตุ: อุปกรณ์ที่ใช้น้ำมันเปลี่ยนทดแทนที่แนะนำไม่จำเป็นต้องเปลี่ยนน้ำมันและตัวกรองบ่อยๆ เหมือนกับการใช้น้ำมันเปลี่ยนทดแทนแบบอื่น

น้ำมันไฮดรอลิกทางเลือก: หากไม่มีน้ำมันไฮดรอลิกชนิดยืดอายุการใช้งาน Toro PX จัดจำหน่าย คุณสามารถใช้น้ำมันไฮดรอลิกชนิดปิโตรเลียมทั่วไปที่มีข้อมูลจำเพาะตรงกับช่วงที่ระบุไว้สำหรับคุณสมบัติวัสดุต่อไปนี้ทั้งหมดและได้ตามมาตรฐานอุตสาหกรรม อย่าใช้น้ำมันสังเคราะห์ ปรึกษาตัวแทนจำหน่ายน้ำมันหล่อลื่นเพื่อค้นหาผลิตภัณฑ์ที่เหมาะสม

หมายเหตุ: Toro ไม่รับผิดชอบความเสียหายจากการใช้น้ำมันเปลี่ยนทดแทนที่ไม่เหมาะสม ดังนั้นควรใช้ผลิตภัณฑ์จากผู้ผลิตที่มีชื่อเสียงน่าเชื่อถือเท่านั้น

น้ำมันไฮดรอลิกป้องกันการสึกหรอชนิดดัชนีความหนืดสูง/จุดไหลเทต่ำ ISO VG 46

คุณสมบัติวัสดุ:
	ความหนืด, ASTM D445	cSt ที่ 40 °C (104°F) 44 ถึง 48
	ดัชนีความหนืด ASTM D2270	140 ขึ้นไป
	จุดไหลเท, ASTM D97	-37 °C ถึง -45 °C (-34°F ถึง -49°F)
	ข้อมูลจำเพาะของอุตสาหกรรม:	Eaton Vickers 694 (I-286-S, M-2950-S/35VQ25 หรือ M-2952-S)

หมายเหตุ: น้ำมันไฮดรอลิกส่วนใหญ่เกือบจะไม่มีสี ทำให้การมองหาจุดรั่วได้ยาก สีย้อมน้ำมันไฮดรอลิกสีแดงมีจัดจำหน่ายเป็นขวดขนาด 20 มล. (0.67 ออนซ์ของเหลว) ซึ่งขวดหนึ่งก็เพียงพอแล้วสำหรับน้ำมันไฮดรอลิก 15 ถึง 22 ลิตร (4 ถึง 6 แกลลอนสหรัฐ) สามารถแจ้งหมายเลขสั่งซื้ออะไหล่ 44-2500 กับตัวแทนจำหน่ายที่ได้รับอนุญาตของ Toro

สำคัญ

น้ำมันไฮดรอลิกสังเคราะห์ชนิดย่อยสลายทางชีวภาพเกรดพรีเมียมของ Toro เป็นน้ำมันสังเคราะห์ชนิดย่อยสลายทางชีวภาพเพียงรุ่นเดียวที่ได้รับการรับรองโดย Toro น้ำมันชนิดนี้เข้ากันได้กับอีลาสโตเมอร์ที่ใช้ในระบบไฮดรอลิก Toro และเหมาะสำหรับอุณหภูมิการทำงานที่หลากหลาย นอกจากนี้ยังเข้ากันได้น้ำมันแร่ทั่วไปด้วย แต่เพื่อประสิทธิภาพในการย่อยสลายทางชีวภาพและสมรรถนะสูงสุด ควรล้างน้ำมันทั่วไปออกจากระบบไฮดรอลิกให้หมดจด น้ำมันมีจัดจำหน่ายแบบถัง 19 ลิตร (5 แกลลอน) หรือถังดรัม 208 ลิตร (55 แกลลอน) จากตัวแทนจำหน่ายที่ได้รับอนุญาตของ Toro

ความจุถังไฮดรอลิก

13.2 ลิตร (3.5 แกลลอนสหรัฐ)

การตรวจสอบระดับน้ำมันไฮดรอลิก

ถังน้ำมันเติมน้ำมันไฮดรอลิกคุณภาพสูงมาแล้วจากโรงงาน ช่วงเวลาที่ดีที่สุดในการตรวจสอบน้ำมันไฮดรอลิกคือตอนที่น้ำมันยังเย็นอยู่ อุปกรณ์ควรจัดเตรียมในรูปแบบสำหรับการเคลื่อนย้าย

เตรียมอุปกรณ์สำหรับการบำรุงรักษา

G417013

ทำความสะอาดบริเวณรอบช่องเติม และฝา ของถังน้ำมันไฮดรอลิก แล้วเปิดฝาออก
ดึงก้านวัด ออกจากช่องเติม และเช็ดด้วยผ้าขี้ริ้วสะอาด
สอดก้านวัดลงในช่องเติม จากนั้นดึงออกมาดูระดับน้ำมัน

หมายเหตุ: ระดับน้ำมันต้องอยู่ภายในระยะ 6 มม. (1/4 นิ้ว) ของขีดบนก้านวัด
หากน้ำมันเหลือน้อย เติมน้ำมันไฮดรอลิกที่กำหนดพอให้ระดับถึงขีดเต็ม

สำคัญ

อย่าเติมน้ำมันลงในถังน้ำมันไฮดรอลิกมากเกินไป
ใส่ก้านวัดเข้าที่และปิดฝาช่องเติม

การตรวจสอบระบบท่อและท่ออ่อนไฮดรอลิก

ตรวจสอบระบบท่อและท่ออ่อนไฮดรอลิกเพื่อเช็คการรั่วไหล ท่อหักงอ ส่วนรองรับการยึดที่หลวม การสึกหรอ ข้อต่อหลวม การเสื่อมสภาพจากสภาพอากาศ และการเสื่อมสภาพจากสารเคมี

หมายเหตุ: ซ่อมแซมความเสียหายทั้งหมดก่อนกลับไปใช้งานต่อ

การเปลี่ยนน้ำมันไฮดรอลิก

คำเตือน

น้ำมันไฮดรอลิกร้อนจัดอาจทำให้เกิดแผลไหม้รุนแรง ซึ่งอาจส่งผลให้ได้รับบาดเจ็บร้ายแรงหรือเสียชีวิตได้

รอให้น้ำมันไฮดรอลิกเย็นลงก่อนเริ่มบำรุงรักษาระบบไฮดรอลิก

หากน้ำมันปนเปื้อน ติดต่อตัวแทนจำหน่ายที่ได้รับอนุญาตของ Toro เนื่องจากต้องมีการล้างระบบ น้ำมันที่ปนเปื้อนจะดูขุ่นหรือเป็นสีดำเมื่อเปรียบเทียบกับน้ำมันสะอาด

เตรียมอุปกรณ์สำหรับการบำรุงรักษา
ถอดท่ออ่อนไฮดรอลิกหรือถอดตัวกรองไฮดรอลิก แล้วระบายน้ำมันไฮดรอลิกลงในอ่างระบาย
G417014
1. ข้อต่อหัวตัวกรอง
2. ข้อรัดท่ออ่อน
3. ท่ออ่อนไฮดรอลิก
G417015
1. ตัวกรองไฮดรอลิก
2. หัวกรอง
ต่อท่ออ่อนไฮดรอลิกกลับเข้าไปเมื่อระบายน้ำมันไฮดรอลิกออกมาหมดแล้ว
เติมน้ำมันไฮดรอลิกลงในถัง
สำคัญ

ใช้เฉพาะน้ำมันไฮดรอลิกที่กำหนดเท่านั้น เพราะน้ำมันอื่นๆ อาจทำให้ระบบเสียหาย
G417013
1. ฝาครอบ
2. บริเวณรอบช่องเติม (ถังน้ำมันไฮดรอลิก)
3. ก้านวัด
ใส่ก้านวัดเข้าที่และปิดฝาช่องเติม
สตาร์ทเครื่องยนต์และใช้งานการควบคุมไฮดรอลิกทั้งหมดเพื่อจ่ายน้ำมันไฮดรอลิกให้ทั่วระบบ
ตรวจสอบการรั่วไหล จากนั้นดับเครื่องยนต์
ตรวจสอบระดับน้ำมันและเติมน้ำมันจนถึงขีดเต็มบนก้านวัด

สำคัญ

อย่าเติมน้ำมันในถังพักน้ำมันมากเกินไป

การเปลี่ยนตัวกรองไฮดรอลิก

คำเตือน

รอให้น้ำมันไฮดรอลิกเย็นลงก่อนเริ่มบำรุงรักษาระบบไฮดรอลิก

ใช้ตัวกรองอะไหล่ของแท้จาก Toro (หมายเลขชิ้นส่วน 86-3010)

สำคัญ

การใช้ตัวกรองอื่นๆ อาจทำให้การรับประกันส่วนประกอบบางอย่างเป็นโมฆะ

เตรียมอุปกรณ์สำหรับการบำรุงรักษา

G417015

ทำความสะอาดบริเวณที่ยึดตัวกรอง วางอ่างระบายใต้ตัวกรอง และถอดตัวกรองออก
หล่อลื่นปะเก็นตัวกรองอันใหม่และเติมน้ำมันไฮดรอลิกลงในตัวกรอง
ตรวจสอบให้แน่ใจว่าบริเวณที่ยึดตัวกรองสะอาด ขันสกรูตัวกรองจนกว่าปะเก็นจะสัมผัสกับแผ่นยึด และขันตัวกรองอีก 1/2 รอบ
สตาร์ทเครื่องยนต์ และปล่อยให้เครื่องยนต์ทำงานประมาณ 2 นาทีเพื่อไล่อากาศออกจากระบบ ดับเครื่องยนต์และตรวจสอบการรั่วไหล

การบำรุงรักษาชุดตัดหญ้า

การตรวจสอบการสัมผัสกันของใบมีดพวงกับใบมีดล่าง

ตรวจสอบการสัมผัสกันของใบมีดพวงและใบมีดล่าง แม้ว่าคุณภาพการตัดก่อนหน้านี้จะอยู่ในระดับยอมรับได้

หมายเหตุ: ใบมีดพวงกับใบมีดล่างจะต้องสัมผัสกันเล็กน้อยตลอดแนวความยาว

การลับคมชุดตัดหญ้า

คำเตือน

การสัมผัสกับชุดตัดหญ้าหรือชิ้นส่วนเคลื่อนไหวอื่นๆ อาจทำให้เสียชีวิตหรือได้รับบาดเจ็บร้ายแรง

เก็บนิ้ว มือ และเสื้อผ้าออกห่างจากชุดตัดหญ้าและชิ้นส่วนเคลื่อนไหวอื่นๆ
อย่าพยายามหมุนชุดตัดหญ้าด้วยมือหรือเท้าขณะที่เครื่องยนต์ทำงานอยู่โดยเด็ดขาด

หมายเหตุ: การลับคมมีคำแนะนำและขั้นตอนเพิ่มเติมในข้อมูลพื้นฐานเกี่ยวกับเครื่องตัดหญ้าแบบใบมีดพวงของ Toro (พร้อมแนวทางการลับคม), แบบฟอร์ม 09168SL

การเตรียมอุปกรณ์

เตรียมอุปกรณ์สำหรับการบำรุงรักษา
ทำการปรับใบมีดพวงกับใบมีดล่างในขั้นแรกให้เหมาะกับการลับคม โปรดดูคู่มือผู้ใช้ของชุดตัดหญ้า
ยกฝาคอนโซลที่ยึดไว้ด้วยแม่เหล็กขึ้นมา เพื่อให้เห็นท่อร่วมเครื่องตัดหญ้า

G353458s
หมุนคันโยกลับคมไปที่ตำแหน่ง R (ลับคม)
G417036
1. ปุ่มควบคุมการลับคม
2. ส่วนควบคุมความเร็วใบมีดพวง

การลับคมใบมีดพวงและใบมีดล่าง

คำเตือน

การเปลี่ยนความเร็วเครื่องยนต์ระหว่างลับคมใบมีดอาจทำให้ชุดตัดหญ้าหยุดทำงานกะทันหัน ซึ่งอาจทำให้ได้รับบาดเจ็บร้ายแรงหรือเสียชีวิตได้

ห้ามเปลี่ยนความเร็วเครื่องยนต์ขณะลับคมโดยเด็ดขาด
ลับคมด้วยความเร็วเครื่องยนต์ที่เดินรอบเบาเท่านั้น

หมายเหตุ: ระบบจะบายพาสสวิตช์ที่นั่งเมื่อปุ่มควบคุมการลับคมอยู่ในตำแหน่งลับคม ดังนั้น คุณไม่จำเป็นต้องนั่งอยู่บนที่นั่ง แต่ยังต้องเข้าเบรกจอดเพื่อให้เครื่องยนต์ทำงานได้

สตาร์ทเครื่องยนต์และปล่อยให้เดินรอบเบา
เลื่อนสวิตช์ขับชุดตัดหญ้าไปที่ตำแหน่งใช้งาน (Engage)
ใช้แปรงด้ามยาวทากากเพชรลับคมบนใบมีดพวง

อันตราย

การสัมผัสชุดตัดหญ้าขณะที่ใบมีดกำลังทำงานอาจทำให้ได้รับบาดเจ็บร้ายแรงหรือเสียชีวิตได้

เพื่อหลีกเลี่ยงการบาดเจ็บ ต้องอยู่ให้ห่างจากชุดตัดหญ้าก่อนดำเนินการต่อ

สำคัญ

ห้ามใช้แปรงด้ามสั้น
หากคุณจำเป็นต้องปรับชุดตัดหญ้าขณะลัมคม ให้ดำเนินการตามขั้นตอนต่อไปนี้:
1. เลื่อนสวิตช์ขับชุดตัดหญ้าไปที่ตำแหน่งปลด (Disengage)
2. ดับเครื่องยนต์และดึงกุญแจออก
3. ปรับชุดตัดหญ้า
4. ทำซ้ำขั้นตอนที่ 1 ถึง 3
ทำซ้ำขั้นตอนที่ 3 กับชุดตัดหญ้าอื่นๆ ที่ต้องการลับคม

ลับคมจนเสร็จสิ้น

กดสวิตช์ควบคุมชุดตัดหญ้าไปที่ตำแหน่งปลด (Disengage)
ดับเครื่องยนต์
ขยับคันโยกลับคมไปที่ตำแหน่ง F (ตัดหญ้า)
สำคัญ

หากคุณไม่ดันคันโยกลับคมกลับไปยังตำแหน่ง F (ตัดหญ้า) หลังจากลับคม ชุดตัดหญ้าจะไม่ยกขึ้นหรือทำงานไม่ถูกต้อง
G417036
1. คันโยกลับคม
2. ปุ่มควบคุมความเร็วใบมีดพวง
ประกอบฝาครอบเข้ากับแผงควบคุม
ล้างกากเพชรลับคมทั้งหมดออกจากชุดตัดหญ้า
เพื่อให้คมใบมีดคมมากขึ้น ใช้ตะไบขัดด้านหน้าใบมีดล่างหลังจากลับใบมีด

หมายเหตุ: การทำแบบนี้จะช่วยลบเสี้ยนและขอบที่ไม่เรียบที่อาจเกิดขึ้นบนขอบคมของใบมีด

การบำรุงรักษาแชสซี

การตรวจสอบเข็มขัดนิรภัย

ตรวจสอบว่าเข็มขัดนิรภัยมีการสึกหรอ รอยตัด และความเสียหายอื่นๆ หรือไม่ เปลี่ยนเข็มขัดนิรภัยหากส่วนประกอบใดๆ ทำงานไม่ถูกต้อง
เช็ดทำความสะอาดเข็มขัดนิรภัยตามความจำเป็น

การทำความสะอาด

การล้างอุปกรณ์

ล้างอุปกรณ์ตามที่จำเป็นโดยใช้น้ำเปล่าหรือน้ำผสมน้ำยาทำความสะอาดอ่อน ๆ คุณอาจใช้ผ้าขี้ริ้วล้างอุปกรณ์ได้
สำคัญ
- อย่าใช้น้ำกร่อยหรือน้ำหมุนเวียนล้างอุปกรณ์
- อย่าใช้เครื่องฉีดน้ำแรงดันในการล้างอุปกรณ์ เครื่องฉีดน้ำแรงดันอาจสร้างความเสียหายให้ระบบไฟฟ้า ทำให้สติกเกอร์ที่สำคัญหลุดหาย หรือล้างจาระบีที่จำเป็นบริเวณจุดเสียดสีออกไป หลีกเลี่ยงการใช้น้ำมากเกินไปใกล้กับแผงควบคุม เครื่องยนต์ และแบตเตอรี่
- ห้ามล้างอุปกรณ์ขณะที่เครื่องยนต์กำลังทำงาน การสร้างอุปกรณ์ในขณะที่เครื่องยนต์ทำงานอยู่อาจส่งผลให้เครื่องยนต์ภายในเสียหาย

อาร์เจนตินา	นิวซีแลนด์

	อินพุต								เอาต์พุต
ฟังก์ชัน	กำลัง เปิด	เกียร์ว่าง	สตาร์ท เปิด	เบรก เปิด	PTO เปิด	อยู่บนที่นั่ง	อุณหภูมิสูง	การลับคม	สตาร์ท	ETR	PTO
สตาร์ท	—	—	+	O	O	—	O	O	+	+	O
ใช้งาน (ปิด)	—	—	O	O	O	O	O	O	O	+	O
ใช้งาน (เปิด)	—	O	O	—	O	—	O	O	O	+	O
ตัดหญ้า	—	O	O	—	—	—	O	O	O	+	+
การลับคม	—	—	O	O	—	O	O	—	O	+	+
อุณหภูมิสูง	—		O				—		O	O	O

ออสเตรเลีย	เกาหลีใต้

ญี่ปุ่น	ไต้หวัน
