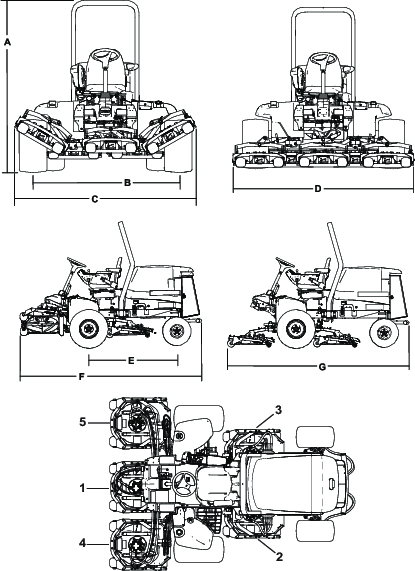

Groundsmaster® 4300-traktorenhet

Kontrollera däcktrycket före användning. Se Kontrollera däcktrycket.

Important: Se till att ha rätt tryck i alla däck så att du får en bra klippkvalitet och maskinen fungerar som den ska. Däcken får inte vara för löst pumpade.

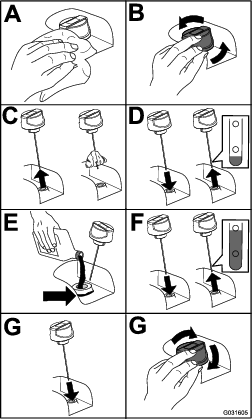

1. Kontrollera oljenivån innan och efter att motorn startas. Se Kontrollera oljenivån i motorn.

2. Kontrollera hydraulvätskenivån innan du startar motorn. Se Kontrollera hydraulvätskenivån.

3. Kontrollera kylsystemet innan du startar motorn. Se Kontrollera kylsystemet.

Smörj maskinen före användning. Se Smörja lagren och bussningarna. Om maskinen inte smörjs som den ska kommer viktiga komponenter att gå sönder i förtid.

1. Använd tvättsprit och en ren trasa för att rengöra området på motorhuven bredvid motorhuvslåset och låt sedan motorhuven torka. (Figur 6).



   Figur 6

   1. CE-dekal
   2. Motorhuvslås

2. Ta bort skyddet från CE-dekalen.

3. Fäst dekalen på motorhuven.

1. Använd tvättsprit och en ren trasa för att rengöra golvfästet bredvid serienummerplåten och låt sedan fästet torka (Figur 7).



   Figur 7

   1. Dekal för tillverkningsår
   2. Serienummerplåt

2. Ta bort skyddet från dekalen för tillverkningsår.

3. Fäst dekalen på golvfästet.

1. Använd tvättsprit och en ren trasa för att rengöra ytan på varningsdekalen och låt sedan dekalen torka (Figur 8).



   Figur 8

   1. CE-varningsdekal

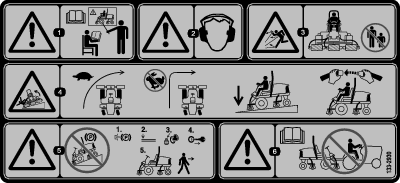

   2. Varningsdekal 133-2930

2. Ta bort skyddet från CE-varningsdekalen.

3. Fäst CE-varningsdekalen över den befintliga dekalen.

Dra i säteslägesspaken (Figur 16) för att flytta sätet framåt och bakåt. Släpp spaken för att låsa sätet i ett läge.

Vrid viktjusteringsreglaget tills din vikt visas i fönstret för viktmätaren.

Vrid höjdjusteringsreglaget för att ändra sätets höjd.

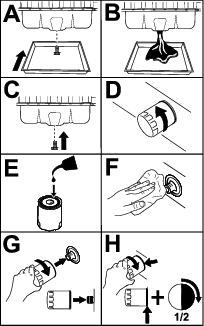

Innan du startar motorn och använder maskinen ska du kontrollera oljenivån i motorns vevhus. Se Kontrollera oljenivån i motorn.

Innan du startar motorn och börjar använda maskinen bör du kontrollera kylsystemet; se Kontrollera kylsystemet.

Innan du startar motorn och börjar använda maskinen bör du kontrollera hydraulsystemet; se Kontrollera hydraulvätskenivån.

Töm ut vatten eller andra föroreningar från vattenseparatorn. Se Tömma bränsle-/vattenseparatorn på vatten.

Lufttrycket i fram- och bakdäcken ska ligga mellan 0,83 och 1,03 bar.

Important: Upprätthåll rätt tryck i alla däck för att säkerställa bra klippkvalitet och korrekt maskinfunktion. Däcken får inte vara för löst pumpade.Kontrollera lufttrycket i samtliga däck innan du kör maskinen.

Figur 19

Important: Klippenheterna klipper ofta cirka 6 mm lägre än en cylinderklippenhet med samma bänkinställning. Bänken på dessa klippenheter kan behöva ställas in 6 mm högre än cylinderklippenheterna som klipper i samma område.

Important: Det går mycket lättare att komma åt de bakre klippenheterna om klippenheten tas bort från maskinen. Sänk klippenheterna och ta bort klippenheterna från ramarna genom att ta bort bultarna och stiften som visas i Figur 20.

Figur 20

1. Bult och stift

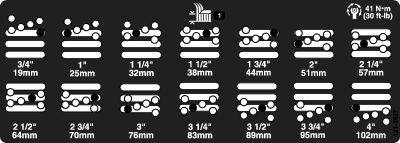

1. Ställ maskinen på ett plant underlag, koppla in parkeringsbromsen, sänk ned klippenheten till marken, stäng av motorn och ta ut nyckeln.

2. Lossa den skruv som fäster respektive klipphöjdsfäste på klipphöjdsplattan (längst fram och på vardera sidan) (Figur 21).

3. Ta bort bulten och börja med att justera framdelen.



   Figur 21

   1. Klipphöjdsplatta
   2. Distansbricka
   3. Klipphöjdsfäste
   4. Mellanlägg

4. Ta bort distansbrickan samtidigt som du stöttar kammaren (Figur 21)

5. Flytta kammaren till önskad klipphöjd och montera distansbrickan i avsett klipphöjdshål och -spår (Figur 22).



   Figur 22

6. Placera den gängade plattan i linje med distansbrickan.

7. Montera skruven för hand.

8. Upprepa steg 4 till 7 för justering av vardera sidan.

9. Dra åt alla tre skruvarna till 41 Nm. Dra alltid åt den främre bulten först.

   Note: Vid justeringar på mer än 3,8 cm kan det behövas en tillfällig montering i mellanliggande höjd för att undvika att det kärvar (t.ex. om klipphöjden ändras från 3,1 cm till 7 cm).

Important: Om du upptäcker vid kontroll att någon av maskinens säkerhetsbrytare inte fungerar ska du kontakta en auktoriserad Toro-återförsäljare.

Klippenhetens knivar bör ha stannat helt ca fem sekunder efter att klippenhetsbrytaren har stängts av.

Note: Se till att klippenheterna sänks på en ren gräsmatta eller ett hårt underlag för att undvika att damm och skräp slungas omkring.

1. Ta hjälp av en annan person som får stå minst 6 m från klippenheten och observera dess knivar.

2. När klippenheterna är inkopplade och snurrar med fullt varvtal kopplar du ur kraftuttagsbrytaren och noterar den tid det tar för knivarna att stanna helt.

   Note: Om denna tid överstiger sju sekunder behöver bromsventilen justeras. Kontakta din auktoriserade Toro-återförsäljare för att få hjälp med att utföra denna justering.

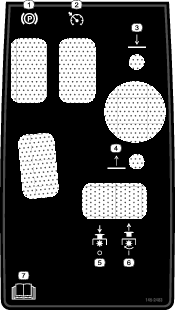

Skärmen visar information om din maskin, t.ex. driftstatus, olika typer av diagnostik och annan information om maskinen. Det finns flera skärmar i InfoCenter-skärmen. Du kan när som helst växla mellan skärmarna genom att trycka på någon av skärmknapparna och sedan välja lämplig riktningspil.

Figur 23

1. Indikatorlampa
2. Sensor för skärmens ljusstyrka
3. Navigeringsknapp – uppåt
4. Tillbaka-/avslutaknapp
5. Navigeringsknapp – minska/vänster
6. Navigeringsknapp – nedåt
7. Navigeringsknapp – öka/höger
8. Ange/välja-knapp

Note: Varje knapps funktion kan ändras beroende på vad tillfället kräver. Vid varje knapp visas en ikon som förklarar den aktuella funktionen.

Ikonbeskrivning InfoCenter

	Timmätare
	Det är dags för service.
	Status för motorns varvtal (varv/min)
	Inställningar för virtuellt pedalstopp
	Glödstiften har aktiverats.
	Föraren måste sitta på sätet.
	Parkeringsbromsen är åtdragen.
	Motorns kylvätsketemperatur (°C eller °F)
	Hjuldrivning eller gaspedal
	Starta motorn.
	Farthållaren är aktiverad.
	Motor
	Uppvärmningsläge
	Begäran om återställnings-/standbyregenerering
	Förfrågan om parkerad regenerering eller återhämtningsregenerering
	En parkerad regenerering eller en återhämtningsregenerering pågår.
	Hög avgastemperatur
	Fel i Nox-kontrolldiagnos. Kör tillbaka maskinen till verkstaden och kontakta en auktoriserad Toro-återförsäljare (programvaruversion U eller senare).
	Kraftuttaget är inaktiverat.
	Kraftuttaget är inkopplat.
	Batteri
	Bränslenivå
	Bränslenivån är låg.
	Varning
	Aktiv
	Inaktiv
	Föregående
	Nästa
	Öka
	Minska
	Föregående skärm
	Nästa skärm
	Öka värdet
	Minska värdet
	Meny
	Bläddra uppåt/nedåt
	Bläddra åt vänster/höger
	Låst

Endast tillgänglig med PIN-kod

Tryck på menyåtkomstknappen i huvudskärmen för att få åtkomst till InfoCenters menysystem. Då kommer du till huvudmenyn. Se följande tabeller för en sammanfattning av vilka alternativ som finns tillgängliga från menyerna:

Service – menyobjekt	Beskrivning
Hours	Anger det totala antal timmar som maskinen, motorn och kraftuttaget har varit på samt antalet timmar som maskinen har transporterats och när det är dags för service.
Counts	Anger händelser som har inträffat i maskinen.
Service, gasreglage	Slår på och av serviceläget för gasreglaget. Möjliggör manuell åsidosättning av det fordonsliknande gasreglaget för vissa servicerelaterade aktiviteter, t.ex. ompositionering av maskinen i verkstaden.
Service, varv/min	Ställer in varvtal i serviceläget.
Gaspedal
Hjuldrivningspump
Virtuell hastighetsgivare
DPF-regenerering	Alternativ för regenerering av dieselpartikelfiltret och undermenyer för det

Diagnostik – menyobjekt	Beskrivning
Däck	Anger indata och utdata för höjning och sänkning av klippenheterna.
Hjuldrivning	Anger gaspedalens in- och utdata.
Cutting Units	Anger indata, kvalificerare och utdata för höjning och sänkning av klippenheterna.
PTO	Anger indata, kvalificerare och utdata för aktivering av PTO-kretsen.
Motor	Anger indata, kvalificerare och utdata för start av motorn
CAN-statistik	Anger in- och utdata för CAN.

Inställningar – menyobjekt	Beskrivning
Ange PIN-kod	Med en PIN-kod kan en person (arbetsledare/mekaniker) som har godkänts av företaget få åtkomst till låsta menyer.
Bakgrundsbelysning	Styr LCD-skärmens ljusstyrka.
Språk	Styr språken som används på InfoCenter*.
Teckenstorlek	Styr storleken på teckensnittet på skärmen.
Enheter	Styr vilka enheter som används på InfoCenter (brittiska eller metriska).
Protected Menus (Låsta menyer)	Med en PIN-kod kan en person som har godkänts av företaget få åtkomst till låsta menyer
Lås inställn.	Gör att du kan ändra de låsta inställningarna.

Note: Menyn Maskininställningar visas endast när PIN-koden har angetts.

Machine Settings—Menu Item (Maskininställningar – menyobjekt)	Beskrivning
Klipphastighet	Styr den maximala hastigheten under klippning (lågt område).
Transporthastighet	Styr den maximala hastigheten under transport (högt område).
Smart Power	Aktiverar/inaktiverar Smart Power.
Motvikt	Styr hur mycket motvikt som klippenheterna tillämpar.
Acceleration	Inställningarna Låg, Medelhög och Hög styr hur snabbt drivningshastigheten reagerar när du flyttar gaspedalen.

Låst under Låsta menyer – endast tillgänglig med PIN-kod

Om – menyobjekt	Beskrivning
Modell	Visar maskinens modellnummer.
Art.nr	Visar maskinens artikelnummer.
Maskinstyrenhetens versionsnummer	Visar versionsnumret för masterstyrenheten.
S/W-versionsnummer	Visar versionsnumret för den primära styrenheten.
InfoCenter-versionsnummer	Visar programvaruversionen för InfoCenter

Det finns inställningar för driftskonfigurering som kan justeras i INSTäLLNINGARNA för InfoCenter. Använd LåST MENY för att låsa dessa inställningar.

Note: Den initiala lösenordskoden har programmerats av återförsäljaren vid leverans.

Note: Av praktiska skäl är det möjligt att välja att utföra en parkerad regenerering innan sotnivån når 100 %, förutsatt att motorn har gått i mer än 50 timmar sedan den senaste genomförda parkerade regenereringen eller återställnings- och återhämtningsregenereringen.

Använd fältetMeny för tekniker för att se den aktuella statusen för reglaget för motorregenerering och den aktuella sotnivån.

1. I INSTäLLNINGAR bläddrar du ned till DPF REGENERATION (DPF-regenerering) och trycker på välja-knappen.

2. I DPF REGENERATION (DPF-regenerering) bläddrar du ned till TECHNICIAN (TEKNIKER) och trycker på välja-knappen.



   Figur 26

Figur 27

1. Diagnoslampa

• Blinkande rött sken – aktivt fel

• Fast rött sken – aktiv rekommendation

• Fast blått sken – kalibrerings-/dialogmeddelanden

• Fast grönt sken – normal drift

Maskinen bromsar och stannar dynamiskt när du återför gaspedalen till neutralläget.

Note: Använd foten för att långsamt föra tillbaka gaspedalen till neutralläget för att få en mjuk inbromsning. Ta inte foten från pedalen och låt den snäppa tillbaka till neutralläget om du inte tänker stanna snabbt.

Maskinen bör stanna helt inom cirka 3,7 m från den högsta transporthastigheten på 16 km/h.

1. På plan, torr trottoar markerar du början och slutet på en sträcka på 3,7 m.

2. Kör maskinen med en maximal transporthastighet på 16 km/h och lyft foten i början av sträckan på 3,7 m.

3. Kontrollera om maskinen stannar inom 0,6 m från märkningen (3,7 m).

4. Kontakta din Toro-återförsäljare om maskinens stoppsträcka inte är inom 0,6 m från denna märkning.

Backningshastighet vid transport

• Om den högsta transporthastigheten som ställts in av arbetsledaren är högre än 8,0 km/h är den högsta backningshastigheten 8,0 km/h.

• Om den högsta transporthastighet som ställts in av arbetsledaren är 8,0 km/h eller lägre, är den högsta backningshastigheten densamma som den transporthastighet som ställts in av arbetsledaren.

Backningshastighet vid klippning

• Om den högsta klipphastigheten som ställts in av arbetsledaren är högre än 6,4 km/h är den högsta backningshastigheten 6,4 km/h.

• Om den högsta klipphastigheten som ställts in av arbetsledaren är 6,4 km/h eller lägre, är den högsta backningshastigheten densamma som transporthastigheten som ställts in av arbetsledaren.

Den här maskinen visar beräknade drivhastigheter i kilometer per timme (km/h) eller miles per timme (mph).

• Den momentana hastigheten visas i det övre vänstra hörnet på farthållarskärmen och de virtuella pedalstoppskärmarna.

• Drivhastigheten uppskattas och kalibreras för att vara mest exakt vid 8,0 km/h under klippning. De visade hastigheterna är korrekta när den är 0,8 km/h högre eller lägre än visningshastigheten vid körning på torr, plan trottoar.

• Kontakta en auktoriserad Toro-återförsäljare om maskinens observerade hastighet avviker mer än 2,4 km/h från de visade hastigheterna.

När maskinen startas i kallt väder begränsar uppvärmningsläget motorvarvtalet till låg tomgång under en kort period efter att motorn startats, vilket förhindrar potentiella komponentskador om maskinen körs med kall olja.

En ikon av en snöflinga på InfoCenter-skärmen visar när uppvärmningsläget är aktivt. Använd inte maskinen förrän efter uppvärmningsperioden.

• Den här maskinen har ett gasspjäll av biltyp som styrs av gaspedalen.

• Maskinen har inget separat gasreglage eller gasreglagespak.

• När du tar bort foten från gaspedalen bromsas maskinen dynamiskt till stopp.

• Pedalerna är avsedda att ge ett snabbt men stabilt svar så att du kan bibehålla jämn kontroll i ojämn terräng, samtidigt som det går att bromsa snabbt och mjukt.

• Under transporter fungerar gaspedalen som på en bil och ändrar motorvarvtalet och drivhastigheten beroende på gaspedalens position.

• Vid klippning höjs motorvarvtalet automatiskt till hög tomgång.

• Om motorn går på låg tomgång kan du utföra en funktion som att lyfta klippenheterna eller trycka ner gaspedalen för att höja motorvarvtalet till minimal arbetshastighet, vilket ger tillräckligt med kraft för att effektivt kunna utföra funktionen.

• Begränsa maskinens inaktivitet enligt rekommendationen för regenerering av dieselpartikelfilter (DPF). Stäng av maskinen för att förhindra utökad tomgångstid.

• De högsta hastigheter som ställs med de PIN-kodsskyddade menyinställningarna ställs in av arbetsledaren för att begränsa maskinens maximala drivhastighet.

• Den maximala hastigheterna som kan uppnås med gaspedalanvändning, farthållare och pedalstopp begränsas av de högsta hastigheter som ställs in i den PIN-skyddade menyn.

• Om det finns ett hinder i vägen lyfter du klippenheterna eller klipper runt hindret.

• När du transporterar maskinen mellan olika arbetsområden ska du stänga av kraftuttaget och lyfta upp klippenheterna helt och hållet. Detta gör att gaspedalen fungerar som på en bil.

• Kör alltid långsamt på ojämnt underlag.

• Stäng aldrig av maskinen medan du kör den.

Gaspedalen styr maskinens fram- och backhastighet och den dynamiska bromsningen när du återställer den till neutralläge.

• Denna maskin är utrustad med ett gasreglage av biltyp – motorvarvtalet och maskinens hastighet svarar på pedalrörelsen.

• Under transporter fungerar gaspedalen som på en bil och ändrar motorvarvtalet och drivhastigheten beroende på gaspedalens position.

• När du klipper höjs motorns varvtal automatiskt till hög tomgång för att optimera klippningsprestandan och gaspedalen styr bara drivhastigheten.

• Ju längre du trycker pedalen framåt eller bakåt, desto snabbare rör sig maskinen.

• Om du vill stanna maskinen mjukt vid transport eller klippning ska du släppa upp gaspedalen till neutralläget genom att lyfta foten i lämplig fart.

• Om du vill bromsa maximalt ska du ta bort foten från gaspedalen och låta den återgå till neutralläget. Maskinen bromsar dynamiskt och stannar.

Med det här drivsystemet kan du anpassa accelerationsinställningarna efter komfort och den specifika gräsmattan. Se Förstå accelerationsläget för information om hur du ändrar inställningarna.

Figur 28

1. Gaspedal

Med funktionen för virtuellt pedalstopp (VPS) kan du ställa in de tillfälliga maximala drivhastighetsgränserna för både klipp- och transportområdet.

För att komma åt den här funktionen ska du trycka på navigeringsknapparna upp eller ner från huvudmenyn (Figur 29).

• Använd VPS för att justera den maximala drivhastigheten så att den passar din komfortnivå eller för att passa tillämpningen.

• Du kan inte justera VPS-hastighetsgränsen till snabbare än den maximala drivhastigheten som har ställts in av arbetsledaren.

• VPS är en tillfällig inställning. Denna funktion återställs till den högsta hastigheten som arbetsledaren har ställt in när tändningslåset stängs AV.

• När drivhastigheten ändras av arbetsledaren i de skyddade menyinställningarna eller av dig via VPS, programmerar gaspedalen automatiskt om för att använda hela pedalslaget mellan neutralläget och den nya maxhastighetsinställningen.

• Genom att sänka inställningarna för maximal drivhastighet kan du styra drivsystemet mer noggrant.



  Figur 29

  1. Anger maximal hastighet (pedalstopp)
  2. Denna hastighet är spärrad från den låsta PIN-menyn.

Den här funktionen avgör hur snabbt maskinen ändrar drivhastighet när gaspedalen inte är i NEUTRALLäGET.

Note: Om du tar bort foten från gaspedalen och låter den återgå till NEUTRALLäGET medan maskinen är i rörelse aktiveras bromsprofilen. Bromsprofilen är alltid densamma och kan inte anpassas med accelerationslägesfunktionen.

Gå till de låsta menyerna i InfoCenter för att ändra accelerationsläget. Accelerationsläget har följande tre positioner:

• Låg – minst aggressiv acceleration och inbromsning

• Medel (standard) – medelhög acceleration och inbromsning

• Hög – mest aggressiv acceleration och inbromsning

Motviktssystemet upprätthåller ett hydrauliskt mottryck på klippenhetens lyftcylindrar. Motviktssystemet övervakar drivtrycket i realtid och justerar dynamiskt lyftcylindrarnas mottryck för att ge optimal dragkraft och ett utmärkt klippresultat. Motviktstrycket har ställts in på fabriken för optimal jämvikt mellan klippresultat och dragkraft vid de flesta gräsförhållanden. Om du minskar motviktsinställningen kan du få en stabilare klippenhet, men dragkraften kan minska. Om du ökar motviktsinställningen kan hjuldrivningskapaciteten öka, men klippresultatet kan bli sämre. Se Ändra motviktsinställningarna.

De anpassningsbara inställningarna för motvikt är följande:

• Låg – störst vikt på klippenheterna och minst vikt på drivhjulen

• Medium – medelstor vikt på klippenheterna och drivhjulen

• Hög – minst vikt på klippenheterna och störst vikt på drivhjulen

Du kan ändra hur många motvikter som behövs för klippenheten (uppåtlyft) för att anpassa den efter de aktuella klippförhållandena.

1. Parkera maskinen på ett plant underlag, sänk ner klippdäcken, vrid om nyckeln i tändningslåset till läget AV och koppla in parkeringsbromsen.

2. Vrid om nyckeln i tändningslåset till läget KöR.

3. Bläddra ner till motvikt i inställningsmenyn i InfoCenter.

4. Tryck på den högra knappen för att välja motvikt och ändra mellan inställningarna låg, medelhög och hög.

   Note: Flytta maskinen till testområdet när du är klar med justeringen och prova maskinen med den nya inställningen. Den nya motviktsinställningen kan ändra den effektiva klipphöjden.

Med Smart Power behöver inte föraren lyssna på motorvarvtalet när tung last dras. Tack vare Smart Power-drivningen kör inte maskinen fast under tunga klippförhållanden eftersom den automatiskt styr maskinhastigheten och optimerar klipprestandan.

Note: Som standard är den smarta strömfunktionen På.

Important: Bränslesystemet luftas automatiskt innan du startar motorn om du startar maskinen för första gången, om motorn har stannat till följd av att bränslet har tagit slut eller om du har utfört underhåll på bränslesystemet.

1. Sitt på förarsätet, håll foten borta från gaspedalen så att den är i NEUTRALLäGET, koppla in parkeringsbromsen och se till att kraftuttagsbrytaren är i URKOPPLAT läge.

2. Vrid nyckeln i tändningslåset till läget KöR.

3. Vrid nyckeln i tändningslåset till STARTLäGET när glödstiftslampan slocknar. Släpp nyckeln omedelbart när motorn startar och låt den gå tillbaka till KöRLäGET.

4. Starta motorn och låt den gå på låg tomgång tills den har värmts upp.

1. Flytta alla reglage till NEUTRALLäGET, koppla in parkeringsbromsen och låt motorn nå låg tomgång.

   Important: Låt motorn gå på tomgång i fem minuter innan du stänger av den efter arbete under full belastning. I annat fall kan motorkomponenter skadas.

2. Vrid nyckeln i tändningslåset till läget AV och ta ut nyckeln.

1. Starta motorn, lossa bromsen, koppla från kraftuttagsbrytaren och höj klippenheterna.

2. Använd gaspedalen som gaspedalen på en bil och kör maskinen till området som ska klippas.

3. Dra ut kraftuttagsbrytaren till det INKOPPLADE läget.

4. Börja köra maskinen och sänk klippenheterna först när alla klippenheter befinner sig över klippområdet.

5. Börja klippa området.

6. När du är klar med en klippsträcka drar du den nedre styrspaken bakåt för att lyfta klippenheterna innan du lämnar klippområdet.

7. Genomför en tårformad sväng för att snabbt komma i läge för nästa klippsvep.

8. Tryck nedre styrspaken för att automatiskt sänka klippenheterna i klippområdet och fortsätt att klippa.

Dieselpartikelfiltret (DPF) avlägsnar sot från motoravgaser.

DPF-regenereringsprocessen använder värme från motoravgaserna som ökar genom katalysatorn så att den ackumulerade soten i askan minskas.

Kom ihåg följande för att hålla DPF ren:

• Kör motorn på fullt varvtal när det är möjligt för att åstadkomma DPF-regenerering.

• Använd rätt motorolja.

• Minimera den tid som motorn går på tomgång.

• Använd endast diesel med extremt låg svavelhalt.

Använd och underhåll maskinen med dieselpartikelfiltrets funktioner i åtanke. Motor under belastning skapar i allmänhet tillräcklig avgastemperatur för DPF-regenerering.

Important: Minimera tiden som du låter motorn gå på tomgång eller kör motorn på ett lägre varvtal för att minska ansamlingen av sot i DPF.

Förstå regenereringssymboler

Symbol	Definition
	• Symbol för parkerings- eller återhämtningsregenerering – regenerering begärs.
	• Utför regenerering omedelbart.
	• En regenerering har bekräftats och begäran behandlas.
	• En regenerering pågår och avgastemperaturen är förhöjd.
	• Funktionsfel i NOx-styrsystemet – underhåll av maskinen krävs.

Typer av regenerering av dieselpartikelfilter

Typer av regenerering av dieselpartikelfilter som utförs när maskinen är igång:

Typ av regenerering	Förhållanden som leder till DPF-regenerering	Beskrivning av DPF-drift
Passiv	Inträffar under normal användning av maskinen vid högt motorvarvtal eller hög motorbelastning	• InfoCenter visar inte en symbol som anger passiv regenerering.
		• Under passiv regenerering bearbetar dieselpartikelfiltret mycket varma avgaser, oxiderar skadliga utsläpp och bränner sot till aska.
Stöd	Inträffar till följd av låga motorvarvtal och låg motorbelastning, eller efter det att datorn har upptäckt att dieselpartikelfiltret är tilltäppt av sot	• InfoCenter visar ingen ikon som anger stödregenerering.
		• Under stödregenereringen justerar motorns dator motorns inställningar för att höja avgastemperaturen.
Återställning	Inträffar var 100:e timme	• När symbolen för hög avgastemperatur visas i InfoCenter pågår en regenerering.
	Den uppstår även om normal motordrift överträffar den tillåtna ackumuleringsmängden för sot i filtret
		• Vid återställningsregenerering upprätthåller motorns dator en förhöjd motorhastighet för att säkerställa filterregenerering.

Typer av regenerering av dieselpartikelfilter där det är nödvändigt att parkera maskinen:

Typ av regenerering	Förhållanden som leder till DPF-regenerering	Beskrivning av DPF-drift
Parkerad	Inträffar om datorn fastställer att den automatiska DPF-rengöringen inte är tillräcklig.	• När en symbol för återställning-standby/parkerad regenerering eller återhämtningsregenerering eller en regenerering begärs.
	Inträffar även när du initierar en parkerad regenerering
	Kan inträffa om spärrad regenerering initieras så att den automatiska DPF-rengöringen inte kan aktiveras	• Genomför en parkerad regenerering så snart som möjligt så att du slipper behöva genomföra en återhämtningsregenerering.
	Detta kan inträffa som en följd av användning av fel bränsle eller motorolja	• En parkerad regenerering tar 30–60 minuter.
		• Tanken måste vara minst ¼ full.
		• Du måste parkera maskinen för att kunna genomföra en parkerad regenerering.
Återställning	Inträffar när en begäran om parkerad återställning har ignorerats, vilket leder till att DPF blir ordentligt igensatt	• När en symbol för återställning-standby/parkerad regenerering eller återhämtningsregenerering eller en återhämtningsregenerering begärs.
		• En återhämtningsregenerering tar upp till tre timmar att slutföra.
		• Tanken måste vara minst halvfull.
		• Du måste parkera maskinen för att kunna genomföra en återställningsregenerering.

• Maskinens främre del – hålet i det fyrkantiga belägget under axelröret inuti respektive framdäck (Figur 35).



  Figur 35

  1. Främre fästpunkt

• Maskinens bakre del – på båda sidor av maskinen, på den bakre ramen(Figur 36).



  Figur 36

  1. Bakre fästpunkt

• Ta ut nyckeln och stäng av bränsletillförseln (om tillämpligt) vid förvaring och transport.

• Var försiktig när du lastar på eller av maskinen från en släpvagn eller lastbil.

• Använd ramper i fullbredd när du lastar maskinen på en släpvagn eller lastbil.

• Bind fast maskinen så att den sitter säkert.

I nödfall kan du skjuta maskinen framåt genom att aktivera förbikopplingsventilen i den varierbara hydraulpumpen och sedan knuffa eller bogsera maskinen.

Important: Knuffa eller bogsera inte maskinen snabbare än 3–4,8 km/h. Om maskinen knuffas eller bogseras snabbare kan transmissionen skadas.Förbikopplingsventilerna måste alltid vara öppna och bromsen frikopplad när maskinen knuffas eller bogseras.

1. Lossa sätessockeln och tippa sätet öppet.

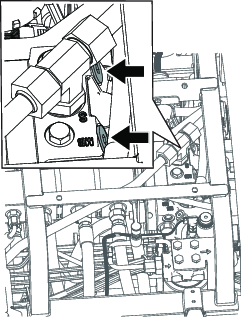

2. Lokalisera förbikopplingsventilen under sätet och ovanpå hydrostaten (Figur 37).



   Figur 37

3. Lossa på ventilerna tre varv för att låta oljan avledas internt.

   Note: Eftersom vätskan avleds kan maskinen flyttas långsamt utan att transmissionen skadas.

4. Lokalisera bromsfrånkopplingsgrenröret nära det främre högra däcket och bakom hydraultanken (Figur 38).



   Figur 38

   1. Pumpmekanism på bromsgrenröret
   2. Svart vred

5. Sätt i den långa änden av en hylsnyckel eller liknande, tryck och håll inne det svarta vredet på grenröret och pumpa grenröret tre gånger. Så snart det finns betydande motstånd vid pumpning frånkopplas bromsen.

   Important: Pumpa inte grenröret om det inte går lätt att pumpa. Skador kan uppstå om grenröret pumpas för mycket.

   Note: När trycket har byggts upp i grenröret frånkopplas bromsen i cirka 60 minuter. När 60 minuter har gått kan du frånkoppla bromsen igen genom att pumpa grenröret, om det behövs.

6. Knuffa eller bogsera maskinen.

7. Justera bromsen genom att dra ut det svarta vredet eller starta motorn.

   Note: Bromsen återställs automatiskt när du startar motorn och du behöver inte dra ut det svarta vredet.

8. Stäng överströmningsventilerna. Dra åt ventilerna till 11 N∙m.

   Important: Kontrollera att överströmningsventilerna är stängda innan du börjar använda maskinen. Om motorn körs med öppen förbikopplingsventil överhettas transmissionen.

Note: Hämta en kostnadsfri kopia av el- eller hydraulschemat på www.Toro.com. Klicka på länken Bruksanvisningar och sök efter din maskin.

1. Parkera maskinen på en plan yta.

2. Koppla in parkeringsbromsen.

3. Koppla ur kraftuttaget.

4. Flytta styrspaken för att sänka/höja klippenheterna till KLIPPLäGET.

5. Stäng av motorn och ta ut nyckeln.

6. Vänta tills alla rörliga delar har stannat.

7. Låt motorn svalna.

1. Lossa sätessockeln (A i Figur 39).

2. Luta sätet och underredet öppet (B i Figur 39).

3. Stöd den med stöttorna (C i Figur 39).



   Figur 39

1. Vrid sätet något och lyft ut den främre stöttan ur bucklorna på sätets stödskåra.

2. Sänk sätet försiktigt tills det hakar i på plats.

Note: Stötta upp maskinen med pallbockar när du arbetar under maskinen.

Använd följande som maskinlyftspunkter:

Figur 40

1. Maskinens främre del
2. Domkraftsfästen (framaxelrör)
3. Bakaxelrör
4. Maskinens baksida

• Fram – domkraftsfästena på framaxelröret (Figur 40).

• Bak – bakaxelröret.

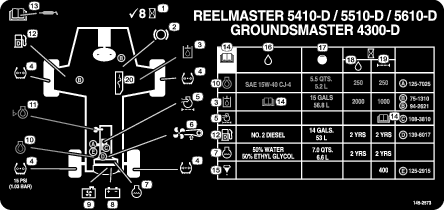

Om maskinen används under normala förhållanden använder du Litiumfett nr 2 för att smörja alla lager och bussningar vid de angivna underhållsintervallen. Smörj lagren och bussningarna omedelbart efter varje tvätt, oavsett vilket intervall som anges i listan.

Smörjnipplarnas placering och antal är som följer:

• Pumpens drivaxel, U-led (3) Figur 41



  Figur 41

• Klippenhetens lyftarmscylindrar (2 var) Figur 42



  Figur 42

• Lyftarmens svängtappar (1 var) Figur 42

• Svängtapp för klippenhetens bärram (1 var) Figur 43



  Figur 43

• Lyftarmens svängaxel (1 var) Figur 44



  Figur 44

• Axelns styrtapp (1) Figur 45



  Figur 45

• Styrcylinderns kulleder (2) och bakaxel (1) Figur 46



  Figur 46

• Klippenhetens spindelaxellager (2 per klippenhet) Figur 47

  Note: Beroende på vilken som är mest tillgänglig kan du använda vilken som helst av nipplarna. Pumpa in fett i nippeln tills en liten mängd kommer ut längst ner i spindelkåpan (under klippenheten).



  Figur 47

• Bakre rullager (två per klippenhet) – Figur 48



  Figur 48

  Note: Kontrollera att smörjskåran i varje vals är inriktad mot smörjhålet i vardera änden av valsaxeln. Det finns även ett justeringsmärke på ena änden av valsaxeln som kan användas som hjälp för att justera springan mot hålet.

Kontrollera hela intagssystemet och leta efter läckor, skador eller lösa slangklämmor. Använd inte ett skadat luftfilter.

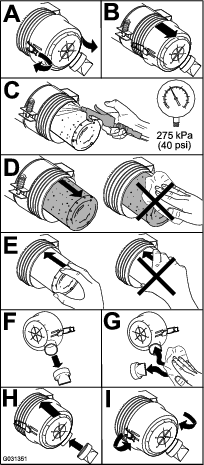

Utför endast service på luftrenarfiltret när serviceindikatorn anger att det krävs. Om du byter ut luftfiltret tidigare ökar det risken för att smuts kommer in i motorn när filtret tas bort.

Important: Kontrollera att kåpan sitter som den ska, sluter tätt runt luftrenarhuset och att gummiutloppsventilen är riktad nedåt – mellan läget klockan 5 och klockan 7 sett från änden.

Figur 49

Den här bruksanvisningen innehåller mer detaljerad information om underhåll av bränsle och bränslesystemet än bruksanvisningen för Yanmar®-motorn, som är en allmän beskrivning av bränsle och bränsleunderhåll.

Observera att underhåll av bränslesystemet, underhåll, bränsleförvaring och bränslekvalitet kräver din ständiga uppmärksamhet, så att driftstopp och omfattande motorreparationer kan undvikas.

Bränslesystemet har en extremt snäv tolerans till följd av emissions- och kontrollkraven. Dieselbränslets kvalitet och renhet är mer betydande för en lång livslängd hos dagens common rail-system med högt tryck (HPCR) för bränsleinsprutning som används i dieselmotorer.

Important: Vatten eller luft i bränslesystemet skadar motorn! Utgå inte från att nytt bränsle är rent. Säkerställ att bränslet kommer från en kvalitetsleverantör, förvara bränslet korrekt och se till att allt bränsle används inom 180 dagar.

Important: Om du inte följer förfarandet för byte av bränslefilter, underhåll av bränslesystemet och bränsleförvaring kan motorns bränslesystem gå sönder i förtid. Utför allt underhåll av bränslesystemet vid angivna intervaller, när bränslet blir förorenat eller dess kvalitet börjar bli dålig.

Lämplig bränsleförvaring är avgörande för motorn. Korrekt underhåll av bränsleförvaringstankar förbises ofta och leder till kontaminering av bränslet som överförs till maskinen.

• Samla endast upp bränsle av en mängd som du kommer att förbruka inom 180 dagar. Använd inte bränsle som har förvarats i mer än 180 dagar. På så sätt undviker du att det kommer in vatten och andra föroreningar i bränslet.

• Om du inte tar bort vattnet från förvaringstanken eller maskinens bränsletank kan detta leda till rost eller förorening i förvaringstanken och bränslesystemets komponenter. Tankslam som uppstår till följd av mögel, bakterier eller svamp begränsar flödet och täpper till filtret och bränsleinsprutarna.

• Inspektera bränsleförvaringstanken och maskinens bränsletank regelbundet för att kontrollera tankens bränslekvalitet.

• Se till att bränslet kommer från en kvalitetsleverantör.

• Om du upptäcker vatten eller föroreningar i förvaringstanken eller maskinens bränsletank ska du kontakta bränsleleverantören för att i samråd med dem åtgärda problemet och utföra underhåll av hela bränslesystemet.

• Förvara inte dieselbränsle i tankar eller behållare tillverkade med zinkpläterade komponenter.

1. Gör rent området kring bränslefilterhuvudet (Figur 55).



   Figur 55

   1. Bränslefilterhuvud
   2. Bränslefilter

2. Demontera filtret och rengör filterhuvudets monteringsyta (Figur 55).

   Note: Använd en ren trasa för att rengöra filterhuvudet.

3. Smörj filterpackningen med ren motorsmörjolja. Mer information finns i bruksanvisningen till motorn.

4. Montera den torra filterskålen för hand och vrid tills packningen kommer i kontakt med filterhuvudet, och vrid den sedan ytterligare ett halvt varv.

5. Flöda filtret och ledningarna till högtryckspumpen. Se Flöda bränslesystemet.

6. Starta motorn och kontrollera om det finns några läckor runt filterhuvudet igen.

Utöver vid de angivna serviceintervallen ska tanken tömmas och rengöras om bränslesystemet förorenas eller om du ställer maskinen i förvaring under en längre period. Använd rent bränsle för att spola ur tanken.

Flöda filtret och ledningarna till högtryckspumpen. Se Flöda bränslesystemet.

Kontrollera om bränsleledningarna har skadats eller försämrats på något annat sätt, eller om det finns lösa anslutningar.

Byt ut eventuella försämrade klämmor eller slangar.

Note: Flöda bränslesystemet om du byter ut några bränsleslangar. Se Flöda bränslesystemet.

1. I avsnittet om motorn i servicehandboken finns information om demontering och montering av dieseloxideringskatalysatorn och sotfiltret i dieselpartikelfiltret.

2. Kontakta en auktoriserad Toro-återförsäljare om du behöver reservdelar eller service av dieseloxideringskatalysatorn och sotfiltret.

3. Kontakta en auktoriserad Toro-återförsäljare så att de kan återställa motorns styrenhet när du har monterat ett rent dieselpartikelfilter.

Flöda bränslesystemet efter följande scenarier:

• När bränslefiltret byts ut.

• När vattenseparatorn töms efter varje användning eller dagligen.

• När bränslet tar slut.

• När en bränsleslang byts ut eller bränslesystemet öppnas av någon anledning.

Innan du flödar bränslesystemet ska du utföra följande steg:

Important: Använd inte motorns startmotor för att starta motorn i syfte att flöda bränslesystemet.

1. Kontrollera att det finns bränsle i bränsletanken.

2. Utför följande steg för att flöda filtret och ledningarna till högtryckspumpen för att förhindra slitage och skador på pumpen:

   1. Vrid nyckeln till läget På i 15–20 sekunder.

   2. Vrid nyckeln till läget AV i 30–40 sekunder.

      Note: Detta gör att styrenheten stängs av.

   3. Vrid nyckeln till läget På i 15–20 sekunder.

   4. Kontrollera om det finns några läckor runt filter och slangar.

   5. Starta motorn och undersök om det finns läckor.

Utför följande åtgärder för att serva batteriet:

• Kontrollera batteriets skick

• Rengör batteriet (vid behov)

  Note: Rengör batteriet genom att tvätta hela lådan med en lösning bestående av natriumbikarbonat och vatten. Skölj med rent vatten.

• Kontrollera batteriets kabelanslutningar och fetta in batteripoler och kabelanslutningar med smörjfett av typen Grafo 112X (skin-over) eller vaselin för att förhindra korrosion.

Important: Lossa minuskabeln från batteriet innan du svetsar något på maskinen, så att inte elsystemet skadas. Koppla även bort motorn, InfoCenter och maskinens styrenheter innan du svetsar på maskinen.

Säkringsblocket (Figur 57) sitter under sätet. Se Figur 59 för en beskrivning av varje säkring.

1. Lås upp sätessockeln, luta upp sätessockeln och stötta upp det med stöttorna.



   Figur 56

2. Byt ut den öppna säkringen mot en säkring av samma typ och med samma strömstyrka.



   Figur 57

   1. Säkringsblock

3. Stäng sätet och sätessockeln genom att rotera dem och lås sockeln.



   Figur 58

Figur 59

1. TEC-effektrelä
2. Elektriskt relä
3. Information om säkringar finns i bruksanvisningen.
4. Tändningslås
5. Luftfjädring för säte
6. Elkraft
7. Strålkastare
8. USB-eluttag

Important: Håll batteriet fulladdat. Detta är särskilt viktigt för att batteriet inte ska skadas när temperaturen understiger 0 °C.

1. Rengör utsidan på batterilådan samt batteripolerna.

   Note: Anslut batteriladdarens kablar till batteripolerna innan du ansluter laddaren till elkällan.

2. Lokalisera batteriets plus- och minuspoler.

3. Anslut batteriladdarens pluskabel till batteriets pluspol (Figur 60).



   Figur 60

   1. Batteriets pluspol
   2. Batteriets minuspol
   3. Röd (+) laddningskabel
   4. Svart (–) laddningskabel

4. Anslut batteriladdarens minuskabel till batteriets minuspol (Figur 60).

5. Anslut batteriladdaren till elkällan och ladda batteriet.

   Important: Överladda inte batteriet.

6. När batteriet är fulladdat ska du först koppla bort laddaren från elkällan och sedan koppla bort laddningskablarna från batteripolerna (Figur 60).

1. Dra åt framaxelnavets muttrar ett vridmoment på 407 till 542 Nm.

2. Om din maskin har CrossTrax^®-funktionen ska muttrarna på bakaxelnavet dras åt till ett vridmoment på 366 till 447 Nm.



   Figur 61

   1. Mutter på bakaxelnavet (366–447 Nm)
   2. Mutter på framaxelnavet (407–542 Nm)

1. Vrid ratten så att bakhjulen pekar rakt fram.

2. Lossa kontramuttern i båda ändar av dragstången (Figur 62).

   Note: Den ände av dragstången som har ett utvändigt spår är vänstergängad.



   Figur 62

   1. Nyckelskåra
   2. Dragstång
   3. Kontramutter

3. Vrid dragstången med hjälp av nyckelskåran.

4. Mät avståndet framtill och baktill på bakhjulen i axelhöjd.

   Note: Avståndet framtill på bakhjulen ska vara mindre än 6 mm av det avstånd som uppmätts baktill på hjulen.

5. Upprepa proceduren efter behov.

Kylvätsketanken fylls på fabriken med en 50/50-blandning av vatten och etylenglykolbaserad kylvätska med längre livslängd.

Important: Använd endast kommersiellt tillgängliga kylvätskor som uppfyller specifikationerna som anges i tabellen för kylvätskestandarder med längre livslängd (Extended Life Coolant Standards Table).Använd inte konventionell (grön), oorganisk syra-teknik (IAT) som kylvätska i maskinen. Blanda inte konventionell kylvätska med kylvätska med längre livslängd.

Tabell för kylvätsketyp

Kylvätskestandarder med längre livslängd (Extended Life Coolant Standards)

Important: Kylvätskekoncentrationen ska vara en 50/50-blandning av kylvätska och vatten.

• Rekommenderat: blanda kylvätska från ett koncentrat med destillerat vatten.

• Rekommenderat alternativ: om destillerat vatten inte är tillgängligt bör du använda en färdigblandad kylvätska istället för ett koncentrat.

• Minimikrav: om varken destillerat vatten eller färdigblandad kylvätska finns tillgängligt ska du blanda den koncentrerade kylvätskan med rent drickbart vatten.

Kylsystemet fylls med en 50/50-blandning av vatten och permanent frostskyddsmedel med etylenglykol. Kylsystemet rymmer 9,5 liter.

1. Kontrollera kylvätskenivån i expansionstanken (Figur 63).

   Note: Nivån bör ligga mellan markeringarna på sidan av tanken.



   Figur 63

   1. Expansionstank

2. Ta bort locket på expansionstanken och fyll på kylvätska i systemet om kylvätskenivån är låg. Fyll inte på för mycket.

3. Sätt tillbaka locket på expansionstanken.

Avlägsna eventuellt skräp från gallret och kylaren/oljekylaren dagligen (oftare vid smutsiga arbetsförhållanden).

1. Vrid nyckeln i tändningslåset till det AVSLAGNA läget och ta ut nyckeln.

2. Rengör noga och ta bort allt skräp från området runt motorn.

3. Lossa klämman och vrid upp det bakre gallret (Figur 64).



   Figur 64

   1. Spärrhake till bakre gallret
   2. Bakre galler

4. Rengör noga på båda sidor om kylaren och oljekylaren (Figur 65) med tryckluft.



   Figur 65

   1. Kylare/oljekylare

5. Stäng gallret och säkra spärrhaken.

Note: Remmen är korrekt spänd när den kan böjas ned 10 mm med en kraft på 44 N mitt emellan remskivorna.

1. Om nedböjningen inte är 10 mm lossar du generatorns fästbultar (Figur 66).



   Figur 66

   1. Fästbult
   2. Generator

2. Öka eller minska generatorremmens spänning och dra åt bultarna.

3. Kontrollera remmens nedböjning igen för att säkerställa att spännkraften är korrekt.

Tanken fylls med hydraulvätska av hög kvalitet på fabriken. Kontrollera hydraulvätskenivån innan motorn startas för första gången och därefter dagligen. Se Kontrollera hydraulvätskenivån.

Rekommenderad hydraulvätska: Toro PX-hydraulvätska med förlängd hållbarhet. Finns i spannar om 19 liter eller fat om 208 liter.

Note: Om den rekommenderade utbytesvätskan används behöver maskinens vätska och filter inte bytas ut lika ofta.

Alternativa hydraulvätskor: Om Toro PX-hydraulvätska med förlängd hållbarhet inte är tillgänglig kan du använda en annan vanlig, oljebaserad hydraulvätska med specifikationer som faller inom det angivna området för samtliga materialegenskaper nedan och som uppfyller branschstandarderna. Använd inte syntetisk vätska. Rådgör med din smörjmedelsdistributör för att hitta en lämplig produkt.

Note: Toro ansvarar inte för skador som uppstått till följd av att felaktiga vätskor använts. Använd därför endast produkter från ansedda tillverkare som ansvarar för sina rekommendationer.

Högt viskositetsindex/nötningsförhindrande hydraulvätska, med låg flytpunkt, av typen ISO VG 46

Note: Många hydraulvätskor är nästintill färglösa vilket gör det svårt att upptäcka läckor. Det finns en rödfärgstillsats till hydraulvätskan i flaskor om 20 ml. En flaska räcker till 15–22 liter hydraulvätska. Beställ artikelnr 44-2500 från en auktoriserad Toro-återförsäljare.

Important: Toro Premium Synthetic Biodegradable Hydraulic Fluid är den enda syntetiska, biologiskt nedbrytbara hydraulvätskan som godkänts av Toro. Vätskan kan blandas med de elastomerer som används i Toros hydraulsystem och kan användas i många olika temperaturer. Vätskan kan blandas med traditionella mineraloljor, men för största möjliga biologiska nedbrytbarhet och prestanda bör hydraulsystemet sköljas noga så att inga traditionella oljor finns kvar. Du kan köpa oljan i dunkar om 19 liter eller fat om 208 liter hos en auktoriserad Toro-återförsäljare.

1. Ställ maskinen på ett plant underlag, sänk klippdäcken och vrid om nyckeln i tändningslåset till läget AV.

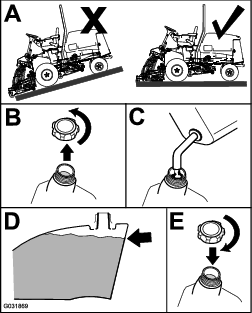

2. Kontrollera hydraulvätskenivån (Figur 67).



   Figur 67

Hydraulvätskekapacitet: 56,7 liter

Om vätskan förorenas kontaktar du Toro-återförsäljaren eftersom systemet måste spolas. Förorenad hydraulvätska är mjölkaktig eller svart jämfört med ren olja.

1. Vrid om nyckeln i tändningslåset till läget AV och öppna motorhuven.

2. Ställ ett stort avtappningskärl under fästet som sitter på hydraultankens undersida (Figur 68).



   Figur 68

   1. Slang

3. Koppla bort slangen från fästet och låt hydraulvätskan rinna ner i avtappningskärlet.

4. Sätt tillbaka slangen när all hydraulvätska har tömts ut.

5. Fyll tanken med hydraulvätska (Figur 67).

   Important: Använd endast specificerade hydraulvätskor. Andra oljor kan orsaka skador på systemet.

6. Sätt tillbaka tanklocket.

7. Vrid om nyckeln i tändningslåset till läget På, starta motorn, använd samtliga hydraulreglage för att sprida hydraulvätskan i hela systemet och kontrollera om det finns några läckor.

8. Vrid om nyckeln i tändningslåset till läget AV.

9. Kontrollera hydraulvätskenivån och fyll på tillräckligt så att nivån når upp till markeringen ”Full” på oljestickan.

   Important: Fyll inte på för mycket.

Hydraulsystemet är utrustat med en serviceintervallsindikator (Figur 69). Titta på indikatorn när motorn är igång – den bör befinna sig i det gröna området. Byt ut hydraulfiltren om indikatorn befinner sig i det röda området.

Figur 69

1. Igensättningsindikator för hydraulfilter

Important: Om du använder något annat filter kan garantin för några av komponenterna bli ogiltig.

1. Ställ maskinen på ett plant underlag, sänk ner klippdäcken, vrid om nyckeln i tändningslåset till läget AV, koppla in parkeringsbromsen och ta ut nyckeln.

2. Byt ut båda hydraulfiltren (Figur 70).



   Figur 70

3. Vrid om nyckeln i tändningslåset till läget På, starta motorn och låt den gå i ca två minuter så att systemet luftas.

4. Vrid om nyckeln i tändningslåset till läget AV och kontrollera om det finns några läckor.

Reparera alla skador innan du kör maskinen igen.

Använd hydraulsystemets kontrollportar för att kontrollera trycket i hydraulkretsarna. Kontakta en auktoriserad Toro-återförsäljare för att få hjälp.

Använd listan nedan för att identifiera och beskriva elektromagneternas olika funktioner i hydraulgrenröret. Varje elektromagnet måste vara ansluten för att funktionen ska fungera.

1. Ställ maskinen på ett plant underlag, sänk ned klippenheterna till marken, vrid om nyckeln i tändningslåset till läget AV och koppla in parkeringsbromsen.

2. Koppla ur och avlägsna hydraulmotorn från klippenheten (Figur 71). Täck över spindelns ovandel för att förhindra förorening.



   Figur 71

   1. Motorns fästbultar

3. Ta bort hjulsprinten som fäster däckets bärram vid lyftarmens svängtapp (Figur 72).



   Figur 72

   1. Hjulsprint
   2. Lyftarmens svängtapp

4. Rulla bort klippenheten från traktorenheten.

1. Ställ maskinen på ett plant underlag och vrid nyckeln i tändningslåset till läget AV.

2. Placera klippenheten i rätt läge framför traktorenheten.

3. Skjut på däckets bärram på lyftarmens svängtapp och fäst den med hjulsprinten (Figur 72).

4. Montera hydraulmotorn på däcket (Figur 71). Se till att O-ringen sitter i rätt läge och är i bra skick.

5. Smörj spindeln.

Kontrollera om den främre rullen är sliten, svänger mycket eller kärvar. Om något av dessa tillstånd föreligger bör service utföras på rullen eller också bör den eller några komponenter bytas ut.

Rotordäcket levereras från fabriken med en förinställd klipphöjd på 5 cm och en bladräfsa på 7,9 mm. Höjdinställningen till vänster och höger är också förinställda till ett avstånd av högst ± 0,7 mm från varandra.

Klippdäcket är konstruerat för att motstå knivstötar utan att kammaren deformeras. Om du kör på något hårt föremål ska du kontrollera att kniven är hel och att knivplanet är korrekt inställt.

Byt en kniv om den har träffats av ett hårt föremål, om kniven är obalanserad eller böjd. Använd alltid originalknivar från Toro för att garantera säkerhet och optimal prestanda.

1. Ställ maskinen på ett plant underlag, höj upp klippenheten till transportläget, koppla in parkeringsbromsen, stäng av motorn och ta ut nyckeln.

   Note: Palla upp eller lås klippenheten så att den inte kan falla av en olyckshändelse.

2. Fatta tag i knivens ände med en trasa eller en tjockt vadderad handske.

3. Ta bort knivskruven, antiskalpbehållaren och kniven från spindelaxeln (Figur 76).



   Figur 76

   1. Knivskruv
   2. Antiskalpbehållare

4. Montera kniven, antiskalpbehållaren och knivskruven och dra åt knivskruven till 115–149 Nm.

   Important: Knivens böjda del måste alltid vara vänd mot klippenhetens insida för att klippningen ska bli rätt.

   Note: 7Om du har kört på något föremål ska du dra åt samtliga muttrar på spindelskivorna till 115–149 Nm.

1. Höj upp klippdäcket till transportläget, vrid nyckeln i tändningslåset till läget AV och koppla in parkeringsbromsen.

2. Palla upp klippdäcket för att förhindra att det oavsiktligt faller ned.

3. Undersök knivseggarna noggrant, i synnerhet där knivens flata och böjda del möts (Figur 77).

   Note: Kontrollera kniven innan du använder gräsklipparen eftersom sand och slipande material kan slita ned metallen som förenar knivens flata och böjda delar.

4. Byt ut kniven om den är sliten (Figur 77), se Kontrollera knivplanet.

   Fara

   Om du låter en kniv bli sliten bildas ett spår mellan seglet och knivens flata del (Figur 77). Till slut kan en bit av kniven gå av och slungas ut från under kåpan och kanske skada dig eller någon kringstående allvarligt.

   • Kontrollera om kniven är sliten eller skadad med jämna mellanrum.

   • Byt ut slitna och skadade knivar.



   Figur 77

   1. Egg
   2. Segel
   3. Slitage/spår/spricka

5. Kontrollera samtliga knivars skäreggar. Slipa knivseggarna om de är slöa eller hackiga. Slipa endast skäreggens översta del och behåll den ursprungliga skärvinkeln för bästa skärpa (Figur 78).

6. Om kniven är slö eller repig slipar du endast skäreggens översta del och behåller den ursprungliga skärvinkeln (Figur 78).

   Note: Kniven förblir balanserad om lika mycket metall avlägsnas från båda eggarna.



   Figur 78

   1. Slipa enbart i denna vinkel

7. Kontrollera om kniven är rak och parallell genom att lägga den på en plan yta och inspektera dess ändar.

   Note: Placera knivändarna något lägre än knivens mitt och skäreggen lägre än knivens bas. En sådan kniv ger bra klippkvalitet och kräver minimal motoreffekt. Om knivens ändar är högre än dess mitt eller om skäreggen är högre än knivens bas, kommer kniven däremot att böjas eller bli skev och måste bytas ut.



   Figur 79

   1. Egg
   2. Bas

8. Montera kniven med seglet mot klippdäcket med antiskalpbehållaren och knivskruven. Dra åt knivskruven till 115–149 Nm.
