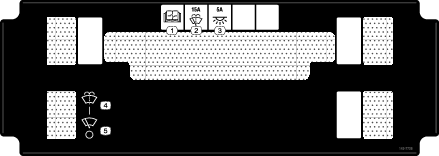

Stýrishússett

1. Leggið vinnuvélinni á jafnsléttu.

2. Setjið stöðuhemilinn á.

3. Lyftið pallinum þar til pallstöngin er tengd að fullu; sjá notendahandbókina.

4. Drepið á vinnuvélinni og takið lykilinn úr.

5. Aftengið rafhlöðuna; sjá notendahandbókina fyrir vélina.

Fjarlægið boltana átta sem festa sætisundirstöðuna við gólfplötuna og framgrindina og lyftið sætunum og sætisundirstöðunni upp úr vélinni. (Mynd 1).

Mynd 1

1. Lyftið upp framhluta vélarinnar og setjið búkka undir hann.

2. Fjarlægið framhjólið.

3. Fjarlægið boltann (⅜ x 4¾ to.) og sjálflæsandi róna (⅜ to.) af spindlinum (Mynd 2).

4. Fjarlægið boltann (⅜ x 3½ to.) og sjálflæsandi róna (⅜ to.) af stýrisarminum (Mynd 2).

5. Fjarlægið boltann (½ x 2¼ to.) og lásróna (½ to.) sem festa gormlegginn við yfirbygginguna (Mynd 2).

6. Fjarlægið gormlegginn (Mynd 2).

Note: Endurtakið þetta á hinni hlið vinnubílsins.

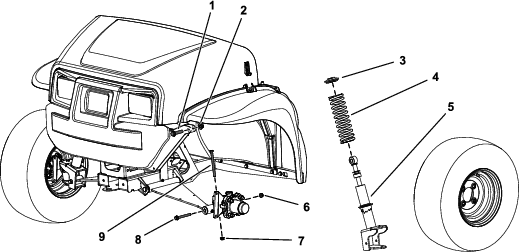

Mynd 2

1. Bolti (½ x 2¼ to.)
2. Lásró (½ to.)
3. Kragi
4. Gormur
5. Gormleggur
6. Sjálflæsandi ró (⅜ to.) – frá stýrisarminum
7. Sjálflæsandi ró (⅜ to.) – frá spindlinum
8. Bolti (⅜ x 3½ to.) – frá stýrisarminum
9. Bolti (⅜ x 4¾ to.) – frá spindlinum

Hlutar sem þarf fyrir þetta verk:

Notið samþykkt gormþjöppuverkfæri frá Toro til að fjarlægja og setja upp gorma gormleggsins. Hafið samband við viðurkenndan dreifingaraðila Toro.

1. Setjið gormlegginn í þjöppuverkfærið og notið það til að þjappa gorminum saman.

2. Fjarlægið kragann á meðan gorminum er þrýst saman.

3. Fjarlægið gorminn af gormleggnum (Mynd 2).

4. Setjið nýjan gorm á gormlegginn (Mynd 2).

5. Þjappið gorminum saman með gormþjöppuverkfæri frá Toro.

6. Setjið kragann á á meðan gorminum er þrýst saman.

7. Losið þrýstinginn á gorminn varlega til að leyfa honum að falla að kraganum.

8. Takið gormlegginn úr þjöppuverkfærinu.

Note: Endurtakið þetta á hinni hlið vinnubílsins.

1. Setjið gormlegginn á vinnubílinn.

2. Festið efri hluta gormleggsins við grindina með efri boltanum (½ x 2¼ to.) og lásrónni (½ to.) eins og sýnt er á Mynd 2.

3. Herðið boltann (½ x 2¼ to.) í 91 til 113 N∙m.

4. Setjið boltann (⅜ x 4¾ to.) og sjálflæsandi róna (⅜ to.) á spindilinn (Mynd 2).

5. Herðið boltann (⅜ x 4¾ to.) í 37 til 45 N∙m.

6. Festið neðri hluta gormleggsins við stýrisarminn með boltanum (⅜ x 3½ to.) og sjálflæsandi rónni (⅜ to.) eins og sýnt er á Mynd 2.

7. Herðið boltann (⅜ x 3½ to.) í 37 til 45 N∙m.

8. Setjið framhjólið á.

Note: Endurtakið þetta á hinni hlið vinnubílsins.

Hlutar sem þarf fyrir þetta verk:

Notið samþykkt gormþjöppuverkfæri frá Toro til að fjarlægja og setja upp gorma gormleggsins. Hafið samband við viðurkenndan dreifingaraðila Toro.

Important: Fyrir vélar frá árinu 2015 og eldri skal farga gormunum sem fylgja með í þessu setti og panta tvo gorma (Toro hlutarnúmer 117-4847) frá viðurkenndum söluaðila Toro.

1. Lyftið upp framhluta vélarinnar og setjið búkka undir hann.

2. Fjarlægið núverandi höggdeyfarasamstæður eins og sýnt er í Mynd 3.



   Mynd 3

3. Notið gormaþvingu til að fjarlægja núverandi gorma og setja í gormana úr þessu setti.

4. Setjið höggdeyfarasamstæðurnar á og snúið þeim um þrjá smelli upp frá lengstu stöðunni.

   Note: Sjá þjónustuhandbókina til að fá frekari leiðbeiningar varðandi skipti á gorminum og athugun stefnu hjólbarðanna.

5. Herðið boltana í 95 til 122 Nm (70 til 90 ft-lb).

Hlutar sem þarf fyrir þetta verk:

1. Festið gólffestingarnar við hliðar grindarinnar eins og sýnt er í Mynd 4.



   Mynd 4

   Vinstri hlið sýnd

   1. Gólffesting
   2. Boltar (3/8 x 1 to.)
   3. Lásrær (3/8 to.)
   4. Skinna (7/16 to.)
   5. Bolti (3/8 x 7/8 to.)
   6. Vélargrind

2. Festið gólffestingarnar við efri hluta grindarinnar eins og sýnt er í Mynd 5.



   Mynd 5

   1. Bolti (5/16 to.)
   2. Ró (5/16 to.)

3. Herðið boltana tvo (3/8 x 7/8 to.) og boltana fjóra (3/8 x 1 to.) í 37 til 45 Nm (27 til 33 ft-lb).

4. Herðið boltana tvo (5/16 to.) í 1978 til 2543 Ncm (175 til 225 in-lb).

Hlutar sem þarf fyrir þetta verk:

1. Ef vélin er búin festingu fyrir mælaborðið á hliðum hennar skal lyfta hlífinni og fjarlægja boltann og lásróna. (Mynd 6).

   Note: Geymið úrtekna búnaðinn til síðari uppsetningar.



   Mynd 6

   1. Bolti (5/16 x 3/4 to.)
   2. Lásró (5/16 to.)

2. Lyftið stýrishúsgrindinni með lyftipunktunum og setjið hana á vélina (Mynd 7).



   Mynd 7

   1. Lyftipunktar

3. Festið grindina við vélina með 10 boltum (3/8 x 3/4 to.), 10 róm (3/8 to.), og 4 boltum (3/8 x 7/8 to.) eins og sýnt er í Mynd 8.



   Mynd 8

   1. Bolti (3/8 x 7/8 to.)

4. Herðið boltana í 37 til 45 Nm (27 til 33 ft-lb).

Hlutar sem þarf fyrir þetta verk:

1. Festið festiplöturnar á stýrishúsið með 4 boltum (1/4 to.) eins og sýnt er í Mynd 9.

2. Herðið boltana í 1017 í 1243 Ncm (90 til 110 in-lb).

3. Fjarlægið pappírsbakhliðina af tvöfalda límbandinu á festiplötunum (Mynd 9).



   Mynd 9

   1. Frauðplata
   2. Festiplötur
   3. Boltar (1/4 to.)
   4. Tvíhliða límband

4. Setjið frauðplöturnar á samstæðuna (Mynd 9).

Hlutar sem þarf fyrir þetta verk:

1. Festið sætisbeltisfestingu við hvern flipa veltigrindarinnar með tveimur boltum (3/8 to.) eins og sýnt er í Mynd 10.



   Mynd 10

   1. Bolti (7/16 to.)
   2. Bolti (3/8 x 7/8 to.)
   3. Ró (7/16 to.)

2. Herðið boltana fjóra (3/8 to.) í 37 til 45 Nm (27 til 33 ft-lb).

3. Festið útdraganlega enda hverrar sætisbeltissamstæðu við hverja beltishaldarafestingu með bolta (7/16 to.) og ró (7/16 to.) eins og sýnt er í Mynd 10.

4. Herðið boltana tvo (7/16 to.) í 67 til 83 Nm (49 til 61 ft-lb).

5. Festið vinstri og hægri sætisbeltisfestinguna við framgrindina fjórum boltum (3/8 x 3/4 to.) og fjórum róm (3/8 to.) eins og sýnt er í Mynd 11.



   Mynd 11

6. Herðið boltana fjóra (3/8 x 3/4 to.) í 37 til 45 Nm (27 til 33 ft-lb).

7. Borið gat í hverja dæld ofan á sætishlífinni. eins og sýnt er í Mynd 12.

   Important: Gætið varúðar þegar þessi göt eru boruð; rafmagnsíhlutir og stjórnkaplar eru staðsettir undir sætishlífinni.

   Viðvörun

   Notkun borvélar án viðeigandi augnhlífa getur valdið því að rusl komist inn í augun og valdið meiðslum.

   Notið alltaf augnhlífar þegar borað er.



   Mynd 12

   1. 21 mm (13/16 to.)
   2. 51 mm (2 to.)

8. Setjið festingarhlið móttakaraenda hverrar sætislássamstæðu í eitt af nýboruðu götunum í sætisundirstöðunni. (Mynd 13).



   Mynd 13

9. Festið móttakaraendann á hverri sætislássamstæðu við hvern sætisbeltishaldara með bolta (7/16 to.) og ró (7/16 to.) eins og sýnt er í Mynd 13.

10. Herðið boltana í 67 til 83 Nm (49 til 61 ft-lb).

11. Setjið í sætisundirstöðuna; á öfugan hátt við skrefin í Fjarlæging sætisundirstöðuna.

Hlutar sem þarf fyrir þetta verk:

1. Leiðið leiðsluknippið undir stjórnborðið; setjið smellubandið í neðra gatið á hliðarhlífinni og tappann í efra gatið. (Mynd 14).



   Mynd 14

2. Fyrir Workman MDX/MDXD vélar:

   1. Tengdu hringtengið á vírnum við jarðtengiblokkina á miðju mælaborðsstuðningnum (Mynd 15).

      Note: Ef engin tenging við öryggjablokk er tiltæk þarf að bæta öryggjablokk við öryggjablokkasamstæðuna. Frekari upplýsingar fást hjá viðurkenndum dreifingaraðila Toro.



      Mynd 15

      1. Jarðtenging
      2. Hringtenging

   2. Setjið öryggjablokkartengi og öryggi í laust tengi á öryggjablokkinni (Mynd 16 eða Mynd 17).



      Mynd 16

      Bensínvélar

      1. Öryggi (30 A)
      2. Öryggjablokkartengi


      Mynd 17

      Rafmagnsvélar

      1. Öryggi (25 A)
      2. Öryggjablokkartengi

3. Tengið rafhlöðuna og lækkið pallinn; sjá notendahandbókina.
