Kit cabine

1. Garez la machine sur une surface plane et horizontale.

2. Serrez le frein de stationnement.

3. Levez le plateau jusqu'à ce que la béquille de sécurité soit complètement engagée ; voir le manuel de l'utilisateur.

4. Coupez le moteur et retirez la clé.

5. Débranchez la batterie ; voir le Manuel de l'utilisateur de la machine.

Retirez les 8 boulons qui fixent le socle des sièges au panneau de plancher et au cadre avant, puis soulevez et déposez les sièges et le socle de la machine (Figure 1).

Figure 1

1. Soulevez l'avant de la machine et placez des chandelles dessous comme soutien.

2. Déposez la roue avant.

3. Retirez le boulon à tête hexagonale (⅜" x 4¾") et l'écrou à embase (⅜") de la fusée (Figure 2).

4. Retirez le boulon à tête hexagonale (⅜" x 3½") et l'écrou à embase (⅜") du bras de suspension (Figure 2).

5. Retirez le boulon à tête hexagonale (½" x 2¼") et le contre-écrou (½") qui fixent la jambe de suspension au cadre supérieur (Figure 2).

6. Déposez la jambe de suspension (Figure 2).

Note: Répétez cette procédure de l'autre côté de la machine.

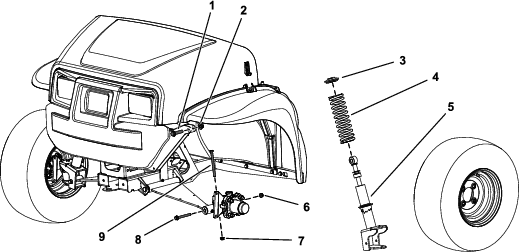

Figure 2

1. Boulon à tête hexagonale (½" x 2¼")
2. Contre-écrou (½")
3. Bague
4. Ressort
5. Jambe de suspension
6. Écrou à embase (⅜") – du bras de suspension
7. Écrou à embase (⅜") – de la fusée
8. Boulon à tête hexagonale (⅜" x 3½") – du bras de suspension
9. Boulon à tête hexagonale (⅜" x 4¾") – de la fusée

Pièces nécessaires pour cette opération:

Utilisez un outil de compression de ressort Toro agréé pour déposer et poser les ressorts de la jambe de suspension. Contactez un distributeur Toro agréé.

1. Placez la jambe de suspension dans l'outil de compression et comprimez le ressort avec l'outil.

2. Une fois le ressort comprimé, déposez le collet.

3. Déposez le ressort la jambe de suspension (Figure 2).

4. Installez le nouveau ressort sur la jambe de suspension existante (Figure 2).

5. À l'aide de l'outil de compression de ressort Toro, comprimez le ressort.

6. Une fois le ressort comprimé, reposez le collet.

7. Relâchez doucement la pression sur le ressort, en le faisant reposer sur le collet.

8. Retirez la jambe de suspension de l'outil de compression.

Note: Répétez cette procédure de l'autre côté de la machine.

1. Montez la jambe de suspension sur la machine.

2. Fixez la partie supérieure de la jambe de suspension au cadre avec le boulon à tête hexagonale supérieur (½" x 2¼") et le contre-écrou (½"), comme montré à la Figure 2.

3. Serrez le boulon à tête hexagonale (½" x 2¼") à un couple de 91 à 113 N·m.

4. Placez le boulon à tête hexagonale (⅜" x 4¾") et l'écrou à embase (⅜") sur la fusée (Figure 2).

5. Serrez le boulon à tête hexagonale (⅜" x 4¾") à un couple de 37 à 45 N·m.

6. Fixez la partie inférieure de la jambe de suspension au bras de suspension à l'aide du boulon à tête hexagonale supérieur (⅜" x 3½") et de l'écrou à embase (⅜"), comme montré à la Figure 2.

7. Serrez le boulon à tête hexagonale (⅜" x 3½") à un couple de 37 à 45 N·m.

8. Remontez la roue avant.

Note: Répétez cette procédure de l'autre côté de la machine.

Pièces nécessaires pour cette opération:

Utilisez un outil de compression de ressort Toro agréé pour déposer et poser les ressorts de la jambe de suspension. Contactez un distributeur Toro agréé.

Important: Sur les modèles 2015 et précédents, mettez au rebut les ressorts inclus dans ce kit et commandez 2 ressorts (réf. Toro 117-4847) auprès de votre concessionnaire Toro agréé.

1. Soulevez l'avant de la machine et placez des chandelles dessous comme soutien.

2. Déposez les amortisseurs actuels, comme montré à la Figure 3.



   Figure 3

3. À l'aide d'un compresseur de ressort, déposez les ressorts actuels et posez ceux du kit.

4. Reposez les amortisseurs et tournez-les de 3 crans à partir de la position la plus longue.

   Note: Consultez le manuel d'entretien pour tout renseignement supplémentaire sur le remplacement des ressorts et le contrôle du parallélisme des roues avant.

5. Serrez les boulons à un couple de 95 à 122 N·m.

Pièces nécessaires pour cette opération:

1. Fixez les supports de plancher sur le côté du cadre, comme montré à la Figure 4.



   Figure 4

   Côté gauche montré

   1. Support de plancher
   2. Boulons (⅜" x 1")
   3. Contre-écrous (⅜")
   4. Rondelle (7/16")
   5. Boulon (⅜" x ⅞")
   6. Cadre de la machine

2. Fixez les supports de plancher en haut du cadre, comme montré à la Figure 5.



   Figure 5

   1. Boulon (5/16")
   2. Écrou (5/16")

3. Serrez les 2 boulons (⅜" x ⅞") et les 4 boulons (⅜" x 1") à un couple de 37 à 45 N·m.

4. Serrez les 2 boulons (5/16") à un couple de 19,78 à 25,43 N·m.

Pièces nécessaires pour cette opération:

1. Si des fixations maintiennent la planche de bord sur les côtés de la machine, soulevez le capot et retirez le boulon et le contre-écrou (Figure 6).

   Note: Conservez les fixations pour la repose.



   Figure 6

   1. Boulon à tête hexagonale (5/16" x ¾")
   2. Contre-écrou (5/16")

2. Levez le cadre de la cabine par les points de levage et placez-le sur la machine (Figure 7).



   Figure 7

   1. Points de levage

3. Fixez le cadre à la machine au moyen de 10 boulons (⅜" x ¾"), 10 écrous (⅜") et 4 boulons (⅜" x ⅞"), comme montré à la Figure 8.



   Figure 8

   1. Boulon (⅜" x ⅞")

4. Serrez les boulons à un couple de 37 à 45 N·m.

Pièces nécessaires pour cette opération:

1. Fixez les panneaux latéraux sur la cabine avec 4 boulons (¼"), comme montré à la Figure 9.

2. Serrez les boulons à un couple de 10,17 à 12,43 N·m.

3. Retirez la pellicule protectrice du ruban adhésif double face sur les plaques de montage (Figure 9).



   Figure 9

   1. Panneau en mousse
   2. Plaques de montage
   3. Boulons (¼")
   4. Ruban adhésif double face

4. Montez les panneaux en mousse sur l'ensemble (Figure 9).

Pièces nécessaires pour cette opération:

1. Fixez un support de ceinture de sécurité sur chacune des pattes de la structure ROPS à l'aide de 2 boulons (⅜"), comme montré à la Figure 10.



   Figure 10

   1. Boulon (7/16")
   2. Boulon (⅜" x ⅞")
   3. Écrou (7/16")

2. Serrez les 4 boulons (⅜") à un couple de 37 à 45 N·m.

3. Fixez l'extrémité rétractable de chaque ceinture de sécurité à chaque support d'ancrage au moyen d'un boulon (7/16") et d'un écrou (7/16"), comme montré à la Figure 10.

4. Serrez les 2 boulons (7/16") à un couple de 67 à 83 N·m.

5. Fixez l'ancrage des ceintures de sécurité droite et gauche au cadre avant avec 4 boulons (⅜" x ¾") et 4 écrous (⅜"), comme montré à la Figure 11.



   Figure 11

6. Serrez les 4 boulons (⅜" x ¾") à un couple de 37 à 45 N·m.

7. Percez un trou dans chacun des creux en haut du carénage du siège, comme montré à la Figure 12.

   Important: Percez les trous avec précaution car les composants électriques et câbles de commande sont situés sous le carénage du siège.

   Attention

   Si vous utilisez une perceuse sans protection oculaire adéquate, des débris peuvent atteindre les yeux et vous blesser.

   Portez toujours une protection oculaire pour les opérations de perçage.



   Figure 12

   1. 21 mm
   2. 51 mm

8. Insérez le côté de montage du côté boucle de chaque ceinture de sécurité dans l'un des trous que vous venez de percer dans le socle des sièges (Figure 13).



   Figure 13

9. Fixez le côté récepteur de chaque ceinture de sécurité à chaque ancrage au moyen d'un boulon (7/16") et d'un écrou (7/16"), comme montré à la Figure 13.

10. Serrez les boulons à un couple de 67 à 83 N·m.

11. Posez le socle des sièges inversant les opérations de la procédure Dépose du socle des sièges.

Pièces nécessaires pour cette opération:

1. Acheminez le faisceau de câblage sous le panneau de commande, installez l'attache-câble dans le trou inférieur du panneau latéral et obturez le trou supérieur (Figure 14).



   Figure 14

2. Pour machines de Workman MDX/MDXD :

   1. Connectez la cosse en anneau du faisceau au bloc de mise à la masse sur le support central de la planche de bord (Figure 15).

      Note: Si aucune connexion n'est libre, vous devez ajouter un porte-fusibles au groupe de porte-fusibles. Pour plus de renseignements, contactez votre distributeur Toro agréé.



      Figure 15

      1. Bloc de mise à la masse
      2. Cosse en anneau

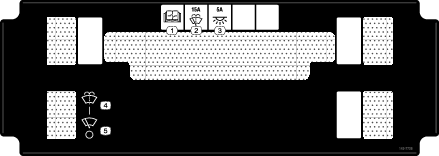

   2. Insérez le connecteur du porte-fusibles dans une connexion libre sur le porte-fusibles (Figure 16 ou Figure 17).



      Figure 16

      Modèles à essence

      1. Fusible (30 A)
      2. Connecteur de porte-fusibles


      Figure 17

      Machines électriques

      1. Fusible (25 A)
      2. Connecteur de porte-fusibles

3. Branchez la batterie et abaissez le plateau ; voir le Manuel de l'utilisateur.
