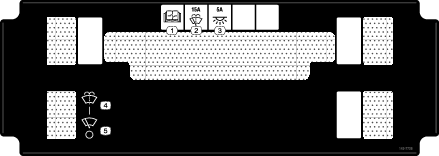

Kit de cabina

1. Aparque la máquina en una superficie nivelada.

2. Ponga el freno de estacionamiento.

3. Eleve la plataforma hasta que la varilla de sujeción se enganche correctamente; consulte el Manual del operador.

4. Apague la máquina y retire la llave.

5. Desconecte la batería; consulte el Manual del operador de la máquina.

Retire los 8 pernos que sujetan la base del asiento a la chapa de suelo y al bastidor delantero, y levante el asiento y la base del asiento para retirarlos de la máquina (Figura 1).

Figura 1

1. Eleve la parte delantera de la máquina del suelo y apóyela sobre caballetes.

2. Retire las ruedas delanteras.

3. Retire el perno de cabeza hexagonal (⅜" x 4¾") y la tuerca con arandela prensada (⅜") del eje (Figura 2).

4. Retire el perno de cabeza hexagonal (⅜" x 3½") y la tuerca con arandela prensada (⅜") del brazo de control (Figura 2).

5. Retire el perno de cabeza hexagonal (½" x 2¼") y una contratuerca (½") que fijan el conjunto del montante al bastidor superior (Figura 2).

6. Retire el conjunto del montante (Figura 2).

Note: Repita este procedimiento en el otro lado de la máquina.

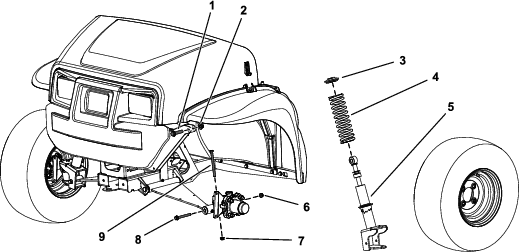

Figura 2

1. Perno de cabeza hexagonal (½" x 2¼")
2. Contratuerca (½")
3. Collarín
4. Muelle
5. Conjunto del montante
6. Tuerca con arandela prensada (⅜") – del brazo de control
7. Tuerca con arandela prensada (⅜") – del eje
8. Perno de cabeza hexagonal (⅜" x 3½") – del brazo de control
9. Perno de cabeza hexagonal (⅜" x 4¾") – del eje

Piezas necesarias en este paso:

Utilice una herramienta aprobada de compresión de muelles de Toro para retirar e instalar los muelles del conjunto del montante. Póngase en contacto con su distribuidor Toro autorizado.

1. Coloque el conjunto del montante en la herramienta de compresión y utilice la herramienta para comprimir el muelle.

2. Mientras el muelle está comprimido, retire el collar.

3. Retire el muelle del conjunto del montante (Figura 2).

4. Instale el nuevo muelle sobre el conjunto del montante existente (Figura 2).

5. Con la herramienta Toro de compresión de muelles, comprima el muelle.

6. Mientras el muelle está comprimido, instale el collar.

7. Libere la presión del muelle con cuidado, para que se asiente en el collar.

8. Retire el conjunto del montante de la herramienta de compresión.

Note: Repita este procedimiento en el otro lado de la máquina.

1. Instale el conjunto del montante en la máquina.

2. Sujete la parte superior del conjunto de montante al bastidor con el perno de cabeza hexagonal superior (½" x 2¼") y una contratuerca (½") tal y como se muestra en la Figura 2.

3. Apriete el perno de cabeza hexagonal (½" x 2¼") a entre 91 y 113 N∙m.

4. Instale el perno de cabeza hexagonal (⅜" x 4¾") y la tuerca con arandela prensada (⅜") en el eje (Figura 2).

5. Apriete el perno de cabeza hexagonal (⅜" x 4¾") a entre 37 y 45 N∙m.

6. Sujete la parte inferior del conjunto del montante al brazo de control con el perno de cabeza hexagonal (⅜" x 3½") y una contratuerca (⅜") tal y como se muestra en la Figura 2.

7. Apriete el perno de cabeza hexagonal (⅜" x 3½") a entre 37 y 45 N∙m.

8. Instale la rueda delantera.

Note: Repita este procedimiento en el otro lado de la máquina.

Piezas necesarias en este paso:

Utilice una herramienta aprobada de compresión de muelles de Toro para retirar e instalar los muelles del conjunto del montante. Póngase en contacto con su distribuidor Toro autorizado.

Important: En el caso de máquinas de 2015 y anteriores, deseche los muelles incluidos en este kit y solicite 2 muelles (Pieza Toro N.º 117-4847) a su Distribuidor Autorizado Toro.

1. Eleve la parte delantera de la máquina del suelo y apóyela sobre caballetes.

2. Retire los conjuntos de amortiguador actuales, según se muestra en Figura 3.



   Figura 3

3. Utilizando un compresor de muelles, retire los muelles actuales e instale los muelles de este kit.

4. Instale los conjuntos de amortiguador y gírelos 3 'clics' desde la posición más larga.

   Note: Consulte las instrucciones del Manual de mantenimiento sobre la sustitución de los muelles y la verificación de la convergencia de las ruedas.

5. Apriete los pernos a entre 95 y 122 N∙m.

Piezas necesarias en este paso:

1. Sujete los soportes del suelo al lateral del bastidor, como se muestra en la Figura 4.



   Figura 4

   Lado izquierdo ilustrado

   1. Soporte del suelo
   2. Pernos (⅜" x 1")
   3. Contratuercas (⅜")
   4. Arandela (7/16")
   5. Perno (⅜" × ⅞")
   6. Bastidor de la máquina

2. Sujete los soportes del suelo a la parte superior del bastidor, como se muestra en la Figura 5.



   Figura 5

   1. Perno (5/16")
   2. Tuerca (5/16")

3. Apriete los 2 pernos (⅜" x ⅞") y 4 pernos (⅜" x 1") a entre 37 y 45 N∙m.

4. Apriete los 2 pernos (5/16") a entre 19,78 y 25,43 N∙m.

Piezas necesarias en este paso:

1. Si la máquina está equipada con fijaciones que sujetan el salpicadero en los laterales de la máquina, levante el capó y retire el perno y la contratuerca (Figura 6).

   Note: Guarde las fijaciones para su instalación posterior.



   Figura 6

   1. Perno de cabeza hexagonal (5/16" x ¾")
   2. Contratuerca (5/16")

2. Eleve el bastidor de la cabina usando los puntos de izado y colóquelo sobre la máquina (Figura 7).



   Figura 7

   1. Puntos de izado

3. Sujete el bastidor a la máquina con 10 pernos (⅜" x ¾"), 10 tuercas (⅜") y 4 pernos (⅜" x ⅞"), como se muestra en la Figura 8.



   Figura 8

   1. Perno (⅜" × ⅞")

4. Apriete los pernos a entre 37 y 45 N∙m.

Piezas necesarias en este paso:

1. Sujete las chapas de montaje a la cabina con 4 pernos (¼"), según se muestra en la Figura 9.

2. Apriete los pernos a 10,17–12,43 N·m.

3. Retire el papel protector de la cinta de doble cara de las chapas de montaje (Figura 9).



   Figura 9

   1. Plancha de gomaespuma
   2. Chapas de montaje
   3. Pernos (¼")
   4. Cinta de doble cara

4. Instale las planchas de gomaespuma en el conjunto (Figura 9).

Piezas necesarias en este paso:

1. Monte un soporte de cinturón de seguridad en cada pestaña del ROPS con 2 pernos (⅜"), como se muestra en la Figura 10.



   Figura 10

   1. Perno (7/16")
   2. Perno (⅜" × ⅞")
   3. Tuerca, (7/16")

2. Apriete los 4 pernos (3/16") a entre 37 y 45 N∙m.

3. Monte el extremo retraíble de cada conjunto de cinturón de seguridad en el soporte de anclaje correspondiente con un perno (7/16") y una tuerca (7/16"), tal y como se muestra en la Figura 10.

4. Apriete los 2 pernos (7/16") a entre 67 y 83 N∙m.

5. Sujete los anclajes de los cinturones de seguridad derecho e izquierdo al bastidor delantero con 4 pernos (⅜" x ¾") y 4 tuercas (⅜"), según se muestra en la Figura 11.



   Figura 11

6. Apriete los 4 pernos (⅜" x ¾") a entre 27 y 45 N∙m.

7. Perfore un orificio en cada uno de los hoyuelos de la parte superior de la moldura del asiento, como se muestra en la Figura 12.

   Important: Tenga cuidado al realizar estos taladros: hay componentes eléctricos y cables de control debajo de la moldura del asiento.

   Advertencia

   El uso de una taladradora sin la protección ocular adecuada puede hacer que entren residuos en los ojos y provocar lesiones.

   Utilice siempre protección ocular mientras taladra.



   Figura 12

   1. 21 mm
   2. 51 mm

8. Introduzca el extremo de montaje del receptor de enganche de cada cinturón de seguridad por uno de los taladros que acaba de perforar en la base del asiento (Figura 13).



   Figura 13

9. Monte el extremo del receptor de cada conjunto de cinturón de seguridad a cada anclaje correspondiente con un perno (7/16") y una tuerca (7/16"), tal y como se muestra en la Figura 13.

10. Apriete los pernos a entre 67 y 83 N∙m.

11. Instale la base del asiento; siga los pasos de Retirada de la base del asiento en sentido inverso.

Piezas necesarias en este paso:

1. Enrute el arnés de cables por debajo del panel de control; instale la brida con clip en el orificio inferior del panel lateral y el tapón en el orificio superior (Figura 14).



   Figura 14

2. Máquinas Workman MDX/MDXD:

   1. Conecte el terminal de anillo del arnés al bloque de terminales de tierra del soporte central del salpicadero (Figura 15).

      Note: Si no hay una conexión libre en el bloque de fusibles, tendrá que añadir un bloque de fusibles al grupo de bloques de fusibles. Póngase en contacto con su distribuidor autorizado Toro para obtener más información.



      Figura 15

      1. Bloque de terminales de tierra
      2. Terminal de anillo

   2. Inserte el conector del bloque de fusibles y el fusible en un conector libre del bloque de fusibles (Figura 16 o Figura 17).



      Figura 16

      Máquinas de gasolina

      1. Fusible (30 A)
      2. Conector del bloque de fusibles


      Figura 17

      Máquinas eléctricas

      1. Fusible (25 A)
      2. Conector del bloque de fusibles

3. Conecte la batería y baje la plataforma; consulte el Manual del operador.
