Typgodkännandesats

Workman® GTX- eller MDX Lithium-arbetsfordon med LED-lampa

Model No. 161-5330-Serial No. and Up

Note: Broms- och signalsatsen (Toro artikelnr 140-4785 för Workman GTX, 145-2082 för Workman MDX) och LED-typgodkännandesatsen (Toro artikelnr 147-2798 för Workman GTX och MDX) måste vara monterade på maskinen för att montera den här satsen.

Montering

Förbereda en maskin

  1. Parkera maskinen på ett plant underlag.

  2. Koppla in parkeringsbromsen.

  3. Stäng av maskinen och ta ut nyckeln.

  4. Töm och höj upp lastflaket.

  5. Koppla loss batteriet.

    g424864

    Figur 1

    1. Vrid brytaren till AVSTÄNGT läge för att slå av strömmen till maskinen.
    2. Vrid brytaren till PÅSLAGET läge för att slå på strömmen till maskinen.

Montera signalhornskåpan

Delar som behövs till detta steg:

Signalhornskåpa1
Dekal1

Montera signalhornskåpan

  1. Lyft upp handtaget på gummispärrarna på vardera sidan av motorhuven och öppna huven.

    g312721

    Figur 2

  2. Ta bort och behåll fästeelementet som fäster signalhornet på maskinramen. Koppla bort signalhornens anslutningar.

  3. Montera dekalen på signalhornskåpan.

  4. För in kablaget genom hålet på kåpan och anslut det sedan till signalhornets anslutningar.

  5. Montera signalhornet och kåpan med hjälp av det sparade fästelementet.

    g561708

    Figur 3

    MDX visas. GTX är liknande

    1. Signalhorn
    2. Dekal
    3. Signalhornskåpa
    4. Sparat fästelement

Montera säkringsblockets skydd

Delar som behövs till detta steg:

Säkringsblockets skydd1
Hylsa1

  1. Ta bort och behåll fästelementen som fäster säkringsblocket på maskinramen.

  2. Klipp av hylsan och montera den på ledningsnätet nära säkringsblocket.

  3. Montera ledningsnätet och hylsan på säkringsblockets skydd.

    g563944

    Figur 4

    1. Hylsa
    2. Säkringsblockets skydd
    3. Säkringsblock

  4. Montera säkringsblocket och säkringsblockets skydd på ramen med kvarhållna fästelement.

    g563943

    Figur 5

    MDX visas. GTX är liknande

    1. Säkringsblock
    2. Säkringsblockets skydd
    3. Sparade fästelement

Montera sätesbrytaren

Delar som behövs till detta steg:

Sätesbrytare1
Sätesbrytarens kablage1
Sätebrytarens fäste (endast MDX)1
Gummistopp (endast MDX)1
Blindnitmutter (¼ tum) (endast MDX)1

Ta bort sätena

g558944

Figur 6

Montera sätesbrytaren i GTX-modellerna

  1. Borra ett hål (102 mm) i förarens sätessockel.

    g561874

    Figur 7

    1. 69 mm
    2. 95 mm
    3. 102 mm stort hål

  2. Montera sätesbrytaren på undersidan av förarsätet och vrid den för att låsa den på plats.

    g561880

    Figur 8

    1. Sätesbrytare

  3. Anslut fördelningskablagets kontakt med fyra stift till sätesbrytarens kontakt. Anslut kontakten med två stift till sätesbrytarens kablage.

  4. Dra sätesbrytarens kablage bakom karosspanelen, längs ramens huvudkablage och maskinens undersida till utrymmet bakom instrumentbrädan. Montera de fästa kabelbanden med låsklämmor.

  5. Anslut kablagets två ändar med honfrånskiljare från sätesbrytarens kablage till USB-anslutningar enligt kablagedekalen (positiv och negativ). Anslut de två andra kablageändarna med hankontakter till maskinkablaget enligt kablagedekalen.

    g562072

    Figur 9

    1. Kabelband med låsklämma
    2. Sätesbrytarens kablage

  6. Borra ett hål (19 mm) i instrumentbrädan.

    g561868

    Figur 10

    1. 19 mm stort hål
    2. 19 mm
    3. 19 mm

  7. Montera indikatorlampan med den fästa kontramuttern.

  8. Anslut indikatorlampans kontakt till sätesbrytarens kablagekontakt.

Montera sätesbrytaren i MDX-modellerna

  1. Montera gummistoppet på sätesbrytarens fäste med blindnitmuttern.

  2. Montera sätebrytarens fäste på undersidan av förarsätet.

  3. Montera sätesbrytaren på undersidan av förarsätet och vrid den för att låsa den på plats.

    g561779

    Figur 11

    1. Sätesbrytarens fäste
    2. Sätesbrytare
    3. Gummistopp
    4. Blindnitmutter

  4. Ta bort sätessockelns sidopanel.

  5. Anslut fördelningskablagets kontakt med fyra stift till sätesbrytaren.

  6. Anslut sätesbrytarens kablagekontakt med två stift genom dräneringshålet och anslut den till fördelningskablagets kontakt.

  7. Dra sätesbrytarens kablage bakom karosspanelen, längs ramens huvudkablage och maskinens undersida till utrymmet bakom instrumentbrädan. Montera de fästa kabelbanden med låsklämmor.

  8. Montera tillbaka sidopanelen på maskinen.

  9. Anslut kablagets två ändar med honfrånskiljare från sätesbrytarens kablage till USB-anslutningar enligt kablagedekalen (positiv och negativ). Anslut de två andra kablageändarna med hankontakter till maskinkablaget enligt kablagedekalen.

    g562071

    Figur 12

    1. Kabelband med låsklämma
    2. Sätesbrytarens kablage

  10. Borra ett hål (19 mm) i instrumentbrädan.

    g561781

    Figur 13

    1. 19 mm stort hål
    2. 20 mm
    3. 9,4 mm

  11. Montera indikatorlampan i instrumentbrädan och anslut den till maskinkablaget.

Montera motorkåpan

Delar som behövs till detta steg:

Motorkåpa1
Stort kabelband (122 cm)2
Högspänningsdekal1

  1. Montera högspänningsdekalen på motorkåpan.

  2. Montera motorkåpan på motorn och montera de två stora kabelbanden.

    g561782

    Figur 14

    MDX visas. GTX är liknande

    1. Motorkåpa
    2. Platser för stort kabelband
    3. Dekal

Montera det flätade rörhöljet

Delar som behövs till detta steg:

Flätat rörhölje 1
Kabelband45

  1. Mät längden på högspänningskablaget som ska täckas.

  2. Klipp av det flätade rörhöljet så att det matchar den uppmätta längden.

  3. Montera det flätade rörhöljet och fäst med buntbanden i ändarna och vid de punkter där kablaget böjs.

    g561912

    Figur 15

    GTX-modeller

    1. Flätat rörhölje
    g561783

    Figur 16

    MDX-modeller

    1. Plats för flätat rörhölje

Montera jordningskabeln

Delar som behövs till detta steg:

Jordningskablage1
Jordningsskruv (kanske inte behövs)2
Kabelband (endast MDX)2

Borrplatser för GTX-modeller

  1. Borra ett hål (3,5 mm) för jordningskablaget.

    g561869

    Figur 17

    Tvärsnitt av den bakre ramen

    1. 3,5 mm stort hål
    2. 76,2 mm

  2. Borra ett hål (3,5 mm) på de två platserna för jordningsskruvarna.

    g561870

    Figur 18

    Tvärsnitt av sätesramen

    1. 3,5 mm stora hål
    2. 50,8 mm
    3. 14 mm
    4. 106 mm
    5. 12,5 mm

Montera jordningskablage på GTX-modeller

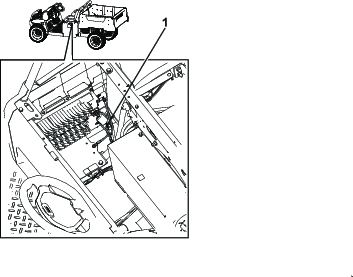

  1. Ta bort den förinstallerade jordningsskruven och jordningskabeln och sedan sätt tillbaka skruven och jordningsanslutningen i de borrade hålen.

    g562265

    Figur 19

    1. Jordningskabel

  2. Dra jordningskablaget och sätt sedan tillbaka jordningsskruvarna och kabeln i de borrade hålen.

    g562266

    Figur 20

    1. Jordningskabel

Borrplatser för MDX-modeller

  1. Borra ett hål (3,5 mm) för jordningskablaget.

    g561795

    Figur 21

    Tvärsnitt av den bakre ramen

    1. 21,5 mm
    2. 19 mm
    3. 3,5 mm stort hål

  2. Borra ett hål (3,5 mm) på de två platserna för jordningsskruvarna.

    g561796

    Figur 22

    Botten av lådramen

    1. 21,5 cm
    2. 19 mm
    3. 8,6 mm
    4. 3,5 mm stora hål

Montera jordningskablage på MDX-modeller

  1. Dra kablaget enligt bilden.

  2. Stapla anslutningarna för jordningskabelns båda ändar och fäst med jordningsskruven i det borrade hålet på ramen. Montera jordningskabelanslutningarna i de borrade hålen i den mellersta ramkanalen och den högra bakre ramen.

    g561784

    Figur 23

    1. Jordningskablage
    2. Kabelband
    3. Sparade jordningsskruvar

Slutföra monteringen

  1. Montera batteriets minuskabel till batteriet och slå på batteriet.

    g424864

    Figur 24

    1. Vrid brytaren till AVSTÄNGT läge för att slå av strömmen till maskinen.
    2. Vrid brytaren till PÅSLAGET läge för att slå på strömmen till maskinen.

  2. Montera sätena, stäng huven och sänk flaket. Se maskinens bruksanvisning.

  3. Vrid tändningslåset till läget PÅ. Sätesbrytarens lampa på instrumentbrädan ska tändas när du inte sitter i sätet. Den ska stängas av när du sitter i förarsätet.
