Skråningssensorsett

Trekkenhet i Groundsmaster® 7200- eller 7210-serien

Model No. 31251-Serial No. and Up

Sikkerhet

Sikkerhets- og instruksjonsmerker

Graphic

Sikkerhetsmerker og instruksjoner er lett synlige for føreren og er plassert i nærheten av alle områder som representerer en potensiell fare. Bytt ut alle merker som er ødelagte eller mangler.
decal140-2710

140-2710

  1. Advarsel! Les brukerhåndboken – et raskt blinkende lys og en alarm indikerer en bratt skråning, et langsomt blinkende lys indikerer en moderat skråning, ingen lys indikerer normale driftsforhold.

Montering

Fastslå hva som er venstre og høyre side på maskinen ut fra normal arbeidsstilling.

Klargjøre maskinen

  1. Parker maskinen på flat mark.

  2. Koble ut kraftoverføringen, og senk utstyret.

  3. Sett på parkeringsbremsen.

  4. Slå av motoren og ta ut nøkkelen.

  5. Vent til alle bevegelige deler har stoppet.

  6. La maskinkomponentene kjøle seg ned.

Montere settet

Deler som er nødvendige for dette trinnet:

Sensormodul1
LED-lys1
Bolt (1/4 x 1 1/4 tommer)2
Flensmutter (¼ tomme)4
Bolt (¼ x ¾ tomme)2
Monteringsbrakett1
Ledningssats1
Alarm1
Merke1
Kabelfeste2

Montere sensormodulen

  1. Koble fra batteriet. Se brukerhåndboken for hvordan du kobler fra batteriet.

  2. Fjern panseret på maskinen. Se brukerhåndboken for hvordan du fjerner panseret.

  3. Kontroller maskinrammen for eksisterende hull som vist i Figur 1. Hvis det er eksisterende hull, fortsetter du til trinn 6.

    g320860

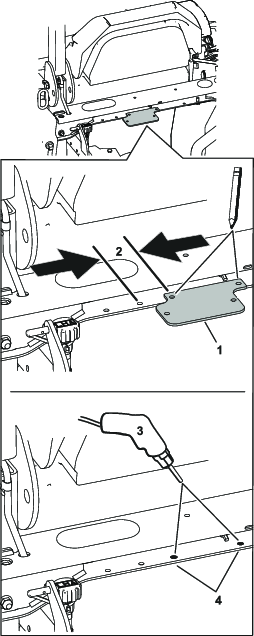

    Figur 1

    1. 5 cm
    2. Monteringsbrakett
    3. Bor hull med 9/32 tommers diameter.
    4. Se her etter eksisterende hull.

  4. Bruk monteringsbraketten som mal, og marker plasseringen av hullet som skal bores (Figur 1).

  5. Bor hull med 9/32 tommers diameter i maskinrammen (Figur 1).

  6. Monter monteringsbraketten til maskinrammen med to bolter (¼ x ¾ tomme) og to flensmuttere (¼ tomme).

    g320859

    Figur 2

    1. Flensmutter (¼ tomme)
    2. Monteringsbrakett
    3. Bolt (¼ x ¾ tomme)

  7. Monter sensoren på monteringsbraketten med to bolter (¼ x 1¼ tomme) og to muttere (¼ tomme).

    g320856

    Figur 3

    1. Bolt (1/4 x 1 1/4 tommer)
    2. Flensmutter (¼ tomme)
    3. Sensor

  8. Sett 90°-koblingen inn i sensoren (Figur 4 og Figur 8).

    g321005

    Figur 4

    1. Kobling på 90°

  9. Vipp setet fremover.

  10. Fjern tilgangspanelet bak setet og på siden av konsollen (Figur 5).

    g320861

    Figur 5

  11. Monter alarmen på konsollpanelet (Figur 6).

    g320855

    Figur 6

    1. Alarm
    2. Konsollpanel
    3. Gjenget ring

    Note: Montering av lyset og fjerning av området for merker er kun for maskiner uten InfoCenter.

  12. For maskiner uten InfoCenter kutter du ut hullet i konsollmerket for lyset.

  13. Monter lyset inn i toppen av konsollen (Figur 7).

    g320858

    Figur 7

    1. Lys

Føre ledningssatsen

  1. Før ledningssatsen under seteplaten og langs den eksisterende ledningssatsen i tverrkanalen (Figur 8).

  2. Monter den midtre koblingen til kontakten på maskinledningssatsen merket TELEMATICS eller EXPANSION (Figur 8).

  3. Koble ledningssatsen til lyset og alarmen (Figur 8).

    Før ledningssatsen til kontrollene langs maskinens eksisterende ledningssats.

    g320862

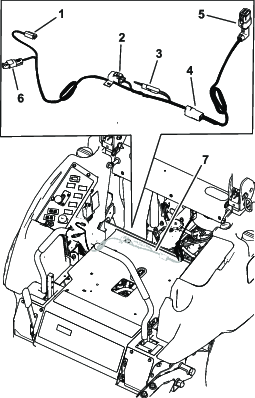

    Figur 8

    1. Alarmkobling
    2. Sikringsholder
    3. Kalibreringskoblinger
    4. Midtre kobling
    5. Kobling på 90°
    6. Lyskontakt
    7. Før ledningssatsen under setet ved siden av den eksisterende ledningssatsen.

  4. Bruk kabelfestene til å koble den nye ledningssatsen til den eksisterende ledningssatsen.

    Note: Påse at ledningssatsene er festet unna bevegelige deler og varme overflater.

  5. Koble til batteriet. Se brukerhåndboken for fremgangsmåten.

Sette på merket

Deler som er nødvendige for dette trinnet:

Merke1

Monter merket på maskinen som vist i Figur 9.

g320857

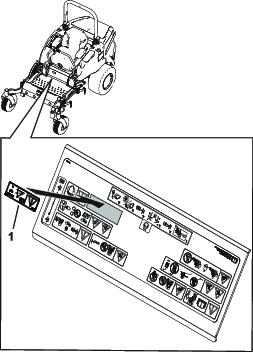

Figur 9

  1. Merke

Kalibrere sensoren

  1. Når du er på en flat overflate, kan du fjerne støpselet fra kalibreringskoblingene (Figur 10).

  2. Koble kalibreringskontaktene sammen som vist i Figur 10.

    g321003g321004

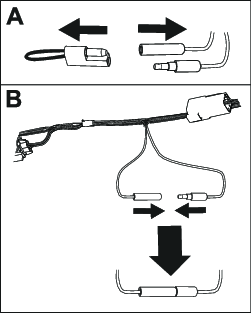

    Figur 10

    1. Kalibreringskoblinger
    2. Plugg

  3. Vri tenningsnøkkelen til På-stillingen, men ikke start motoren.

  4. Bruk følgende fremgangsmåter avhengig av hva slags LED-lys som er montert på maskinen.

    1. LED-lys på konsollen (Figur 11):

      1. LED-lyset (Figur 11) blinker når sensoren kalibreres.

      2. Når LED-lyset slås av og sensoren piper én gang, er sensoren kalibrert.

      3. Vri tenningsnøkkelen til AV-stillingen.

        g321269

        Figur 11

        1. LED-lys

    2. LED-lys for InfoCenter (Figur 12):

      1. InfoCenter viser varsel 195, skråningssensoren kalibrerer.

        Note: LED-lampen på toppen av skjermen (Figur 12) blinker når sensoren kalibrerer.

      2. Når InfoCenter viser varsel 196, Hellingssensor kalibrert, lyset slutter å blinke og alarmen piper én gang, vrir du tenningsnøkkelen til AV-stillingen.

        g321268

        Figur 12

        1. LED-lys for InfoCenter

  5. Koble fra kalibreringskoblingene, og monter pluggen på koblingene (Figur 13).

    g315597

    Figur 13

    1. Kalibreringskoblinger
    2. Plugg

Bruk

Bruk følgende fremgangsmåter avhengig av hva som er montert på maskinen.

Advarsel

Skråninger er en ledende årsak til tap av kontroll og velting, og kan føre til alvorlige skader eller dødsfall.

Vær svært forsiktig når du bruker kjøretøyet i skråninger.

Bruke skråningssensoren med LED-lampen

Lyset og alarmen indikerer typen skråning (Figur 11):

  • Ingen lys – normale driftsforhold

  • Sakte, blinkende rødt lys – moderat skråning

  • Raskt, blinkende rødt lys og hørbar alarm – bratt skråning. Kjør til en mindre bratt skråning.

Bruke skråningssensoren med InfoCenter

Lyset og alarmen indikerer typen skråning (Figur 12):

  • Ingen lys – normale driftsforhold

  • Sakte, blinkende rødt lys – moderat skråning

  • Raskt, blinkende rødt lys, hørbar alarm – bratt skråning. Kjør til en mindre bratt skråning.
