安全について

安全ラベルと指示ラベル

危険な部分の近くには、見やすい位置に安全ラベルや指示ラベルを貼付しています。破損したりはがれたりした場合は新しいラベルを貼付してください。

140-2710

警告：オペレーターズマニュアルを読むこと；速く点滅するライトと音声アラームは急斜面を意味する；ゆっくり点滅するライトは中程度の斜面を意味する；ライトが消えているのは通常の傾斜。

取り付け

前後左右は運転位置からみた方向です。

マシンの準備を行う

平らな場所に駐車する。
PTOの接続を解除し、アタッチメントを下降させる。
駐車ブレーキを掛ける。
エンジンを止め、キーを抜き取る。
全ての動きが停止するのを待つ。
マシンの各部が冷えるのを待つ。

キットを取り付ける

この作業に必要なパーツ

センサーモジュール	1
LED ライト	1
ボルト（¼ x 1¼"）	2
フランジナット（¼"）	4
ボルト（¼ x ¾"）	2
取り付けブラケット	1
ワイヤハーネス	1
アラーム	1
デカル	1
ケーブルタイ	2

センサーモジュールを取り付ける

バッテリーの接続を外します。バッテリーの接続を外す手順はオペレーターズマニュアルを参照のこと。
機体からフードを外す。フードを外す手順はオペレーターズマニュアルを参照のこと。
マシンのフレームの図 1に示す部分に穴があるかどうか調べる。穴があれば 6へ進む。

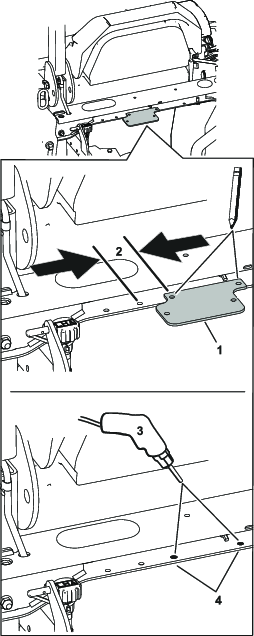

図 1
1. 5 cm (2")
2. 取り付けブラケット
3. 7.1 mm の穴をあける
4. ここに穴があるかどうか調べる。
取り付けブラケットを型紙として使って、穴の位置決めをする（図 1）。
マシンのフレームに直径 7.1 mm の穴を開ける（図 1）。
フレームに取り付けブラケットを取り付ける；ボルト（¼ x ¾"）2 本とフランジナット（¼"）2 個を使用する。
図 2
1. フランジナット ( ¼" )
2. 取り付けブラケット
3. ボルト（¼ x ¾"）
取り付けブラケットにセンサーを取り付ける；ボルト（¼ x 1¼"）2本とナット（1/4"）2 個を使用する。
図 3
1. ボルト（¼ x 1¼"）
2. フランジナット ( ¼" )
3. センサー
センサーに 90° コネクタを接続する（図 4と図 8）。
図 4
1. 90° コネクタ
運転席を前に倒す。
座席後ろとコンソール側面のアクセスパネルを外す (図 5)。

図 5
コンソールパネルにアラームを取り付ける（図 6）。
図 6
1. アラーム
2. コンソールパネル
3. ねじ山付きリング
Note: ライトを取り付けてデカルエリアを除去するのは、インフォセンターのないマシンのみです。
インフォセンターがないマシンでは、コンソールのデカル部分にライト用の穴を開ける。
コンソール上部にライトを取り付ける（図 7）。
図 7
1. ライト

ワイヤハーネスを配設する

ワイヤハーネスを座席下（シートパンの下）に通し、既存のハーネスに沿わせてクロスチャネルに配設する (図 8)。
真ん中のコネクタを、マシンのワイヤハーネスの TELEMATICS ポートまたは EXPANSION ポートというラベルの付いたコネクタに接続する (図 8)。
ワイヤハーネスをライトとアラームに接続する（図 8）。

既存のワイヤハーネスに沿って、ハーネスをコンソールに導く。
図 8
1. アラームコネクタ
2. ヒューズホルダー
3. キャリブレーション用コネクタ
4. 真ん中のコネクタ
5. 90° コネクタ
6. ライトのコネクタ
7. ハーネスを座席の下に、既存のハーネスに並べて配設する。
ケーブルタイを使って新しいハーネスを既存のハーネスに縛り付ける。

Note: 可動部分や高温部からハーネスを十分に離してください。
バッテリーを接続します。手順はオペレーターズマニュアルを参照のこと。

デカル（ステッカー）を貼り付ける

この作業に必要なパーツ

デカル

図 9 のようにデカルを取り付ける。

図 9

デカル

センサーのキャリブレーション

平らな床の上で、キャリブレーション用コネクタからプラグを外す（図 10）。
図 10のように、キャリブレーション用コネクタ同士を接続する。

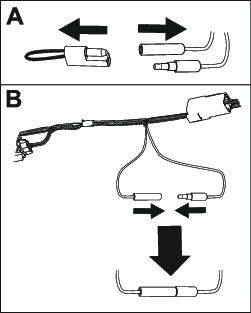

図 10
1. キャリブレーション用コネクタ
2. プラグ
イグニッションキーをON位置に回すが、エンジンは始動させない。
以下の手順を行う（マシンに装備されている LED ライトの種類により手順が異なる）。
1. コンソールの LED ライト (図 11):
  1. センサーのキャリブレーション中は LED ライト (図 11) が点滅する。
  2. キャリブレーションが終了するとランプの点滅が止まり、センサーが 1 回鳴る。
  3. キースイッチを OFF 位置に回す。
    図 11

    LED ライト
2. インフォセンターの LED ライト (図 12):
  1. インフォセンターにアドバイス 195 （スロープセンサーのキャリブレーション）が表示される。

    Note: ディスプレイ画面の上部にある LED ランプ（図 12）が点滅を開始し、キャリブレーションが始まる。
  2. インフォセンターにアドバイス 196 が表示されると、キャリブレーションは終了し、ランプの点滅が止まり、アラームが 1 回鳴る。キーを OFF 位置にする。
    図 12

    インフォセンターの LED ライト:
キャリブレーション用コネクタの接続を外して各コネクタにプラグをはめる（図 13）。
図 13
1. キャリブレーション用コネクタ
2. プラグ
