Hanglagen-Sensorkit

Zugmaschine der Serie Groundsmaster® 7200 oder 7210

Model No. 31251-Serial No. and Up

Sicherheit

Sicherheits- und Bedienungsschilder

Graphic

Die Sicherheits- und Bedienungsaufkleber sind für den Bediener gut sichtbar und befinden sich in der Nähe der möglichen Gefahrenbereiche. Tauschen Sie beschädigte oder verloren gegangene Aufkleber aus.
decal140-2710

140-2710

  1. Warnung: Lesen Sie die Betriebsanleitung; eine schnell blinkende Leuchte und ein Alarmsignal zeigen eine steile Steigung an; eine langsam blinkende Leuchte zeigt eine moderate Steigung an; leuchtet die Lampe nicht, zeigt dies normale Betriebsbedingungen an.

Installation

Bestimmen Sie die linke und rechte Seite der Maschine anhand der üblichen Einsatzposition.

Vorbereiten der Maschine

  1. Stellen Sie die Maschine auf einer ebenen Fläche ab.

  2. Kuppeln Sie die Zapfwelle aus und senken Sie die Anbaugeräte ab.

  3. Aktivieren Sie die Feststellbremse.

  4. Stellen Sie den Motor ab und ziehen Sie den Schlüssel ab.

  5. Warten Sie, bis alle beweglichen Teile zum Stillstand gekommen sind.

  6. Lassen Sie die Maschinenkomponenten abkühlen.

Einbau des Kits

Für diesen Arbeitsschritt erforderliche Teile:

Sensormodul1
LED-Lampe1
Schraube (¼" x 1¼")2
Bundmutter (¼")4
Schraube (¼" x ¾")2
Befestigungshalterung1
Kabelbaum1
Alarm1
Aufkleber1
Kabelbinder2

Einbauen des Sensormoduls

  1. Abschließen der Batterie. Weitere Informationen zum Abschließen der Batterie finden Sie in der Bedienungsanleitung.

  2. Nehmen Sie die Motorhaube von der Maschine ab. Weitere Informationen zum Entfernen der Motorhaube finden Sie in der Bedienungsanleitung.

  3. Überprüfen Sie den Maschinenrahmen auf vorhandene Bohrungen, siehe Bild 1. Sind die abgebildeten Bohrungen vorhanden, fahren Sie mit Schritt 6 fort.

    g320860

    Bild 1

    1. 5 cm
    2. Befestigungshalterung
    3. Bohren Sie Löcher mit einem 9/32" Bohrer.
    4. Prüfen Sie hier auf vorhandene Bohrungen.

  4. Markieren Sie unter Verwendung der Montagehalterung als Schablone die Position des zu bohrenden Lochs (Bild 1).

  5. Bohren Sie Löcher mit einem 9/32" Bohrer in den Maschinenrahmen (Bild 1).

  6. Befestigen Sie die Befestigungshalterung mit zwei Schrauben (¼" x ¾") und zwei Bundmuttern (¼") am Maschinenrahmen.

    g320859

    Bild 2

    1. Bundmutter (¼")
    2. Befestigungshalterung
    3. Schraube (¼" x ¾")

  7. Befestigen Sie den Sensor mit zwei Schrauben (¼" x 1¼") und zwei Muttern (¼") an der Befestigungshalterung.

    g320856

    Bild 3

    1. Schraube (¼" x 1¼")
    2. Bundmutter (¼")
    3. Sensor

  8. Verbinden Sie den 90°-Stecker mit dem Sensor (Bild 4 und Bild 8).

    g321005

    Bild 4

    1. 90° Anschluss

  9. Kippen Sie den Sitz nach vorne.

  10. Entfernen Sie die Zugangsklappe hinter dem Sitz und an der Seite der Konsole (Bild 5).

    g320861

    Bild 5

  11. Montieren Sie den Signalgeber auf der Konsolenplatte (Bild 6).

    g320855

    Bild 6

    1. Alarm
    2. Konsolenplatte
    3. Gewindering

    Note: Das Anbringen der Leuchte und das Entfernen der Aufkleberfläche ist nur bei Maschinen ohne InfoCenter möglich.

  12. Bei Maschinen ohne InfoCenter das Loch im Konsolenaufkleber für die Leuchte ausschneiden.

  13. Befestigen Sie die Lampe an der Oberseite der Konsole (Bild 7).

    g320858

    Bild 7

    1. Leuchte

Verlegen des Kabelbaums

  1. Verlegen Sie den Kabelbaum unter der Sitzwanne und entlang des vorhandenen Kabelbaums im Querkanal (Bild 8).

  2. Verbinden Sie den mittleren Stecker mit den mit TELEMATICS oder EXPANSION (Bild 8) gekennzeichneten Anschluss des Maschinenkabelbaums.

  3. Schließen Sie den Kabelbaum an der Leuchte und dem Signalgeber an (Bild 8).

    Verlegen Sie den Kabelbaum entlang des vorhandenen Kabelbaums der Maschine zu den Bedienelementen.

    g320862

    Bild 8

    1. Anschluss Signalgeber
    2. Sicherungsfassung
    3. Kalibrieranschlüsse
    4. Mittlerer Stecker
    5. 90° Anschluss
    6. Lampenanschluss
    7. Verlegen Sie den Kabelbaum unterhalb des Sitzes entlang dem vorhandenen Kabelbaum.

  4. Verwenden Sie die Kabelbinder, um den neuen Kabelbaum am vorhandenen Maschinenkabelbaum zu befestigen.

    Note: Stellen Sie sicher, dass die Kabelbäume nicht in Kontakt mit beweglichen Teilen und heißen Oberflächen kommen.

  5. Anschließen der Batterie. Weitere Informationen zur Vorgehensweise finden Sie in der Bedienungsanleitung.

Anbringen des Aufklebers

Für diesen Arbeitsschritt erforderliche Teile:

Aufkleber1

Bringen Sie den Aufkleber an der Maschine an, wie in Bild 9 dargestellt.

g320857

Bild 9

  1. Aufkleber

Sensor kalibrieren

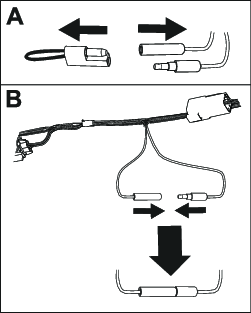

  1. Ziehen Sie den Stecker von den Kalibrieranschlüssen ab – achten Sie darauf, dass die Maschine auf einer ebenen Fläche steht (Bild 10).

  2. Verbinden Sie die Kalibrieranschlüsse, wie in Bild 10 dargestellt.

    g321003g321004

    Bild 10

    1. Kalibrieranschlüsse
    2. Stopfen

  3. Drehen Sie den Zündschlüssel auf die EIN-Stellung, lassen Sie den Motor nicht an.

  4. Führen Sie die folgenden Prozesse aus, je nachdem, welche LED-Leuchte an Ihrer Maschine installiert ist.

    1. LED-Leuchte auf der Konsole (Bild 11):

      1. Die LED-Leuchte (Bild 11) blinkt, wenn der Sensor kalibriert wird.

      2. Wenn das LED-Leuchte erlischt und der Signalgeber einmal einen Signalton abgibt, ist der Sensor kalibriert.

      3. Drehen Sie den Zündschlüssel in die AUS-Stellung.

        g321269

        Bild 11

        1. LED-Leuchte

    2. LED-Leuchte am InfoCenter (Bild 12):

      1. Das InfoCenter zeigt den Hinweis 195, Slope Sensor Calibrating [Kalibrierung Neigungssensor].

        Note: Die LED-Leuchte über dem Bildschirm (Bild 12) blinkt, wenn der Sensor kalibriert wird.

      2. Schalten Sie den Zündschlüssel in die AUS-Stellung, wenn das InfoCenter den Hinweis 196, Slope Sensor Calibrated [Neigungssensor kalibriert], anzeigt und die LED-Leuchte nicht mehr blinkt und der Signalgeber nur einen Signalton abgibt.

        g321268

        Bild 12

        1. LED-Leuchte am InfoCenter

  5. Trennen Sie die Kalibrieranschlüsse und bringen Sie den Stopfen wieder auf die Anschlüsse an (Bild 13).

    g315597

    Bild 13

    1. Kalibrieranschlüsse
    2. Stopfen

Betrieb

Führen Sie die folgenden Prozesse aus, je nachdem, was auf Ihrer Maschine installiert ist.

Warnung:

Hanglagen sind eine wesentliche Ursache für den Verlust der Kontrolle und Umkippunfälle, die zu schweren ggf. tödlichen Verletzungen führen können.

Gehen Sie besonders vorsichtig vor, wenn Sie die Maschine in einer Hanglage einsetzen.

Verwendung des Neigungssensors mit einer LED-Leuchte

Die Leuchte und der Signalgeber zeigen den Grad der Steigung an (Bild 11):

  • Leuchtet nicht: normale Betriebsbedingungen

  • Langsam rot blinkend: moderate Steigung

  • Schnell rot blinkend und hörbarer Signalton: steile Steigung; fahren Sie in flacheres Gelände.

Verwendung des Neigungssensors mit einem InfoCenter

Die Leuchte und der Signalgeber zeigen den Grad der Steigung an (Bild 12):

  • Leuchtet nicht: normale Betriebsbedingungen

  • Langsam rot blinkend: moderate Steigung

  • Schnell rot blinkend, hörbarer Signalton: steile Steigung; fahren Sie in flacheres Gelände.
