8ブレード、11ブレード、14ブレード EdgeSeries™ カッティングユニット

刈りかすがリールからスムーズに出るように、以下の手順で調整します：

Note: この調整はターフの状態変化に合わせて行ってください。芝面が非常に乾いている時にはバーをリールに近づけます。逆に、芝がぬれている時にはバーとリールの隙間を大きくします。バーとリールが平行になっていることが重要です。リールを研磨した後は必ず調整してください。

1. バー（図 4）をカッティングユニットに固定しているボルトをゆるめる。



   図 4

   1. カットオフバー

2. 隙間ゲージを使ってリール上面とバーの間を 1.5 mm に調整し、ボルトを締めてバーを固定する。

   Important: リールの全幅にわたって隙間の幅が一定となるように注意する｡

   Note: ターフの状態に合わせて隙間の大きさを調整する。

カッティングユニットモデル04657および04658専用

• カッティングユニットモデル04657および04658を自律型走行ユニット (モデル04580AA) で使う場合、刈り取った草が検出センサーをふさがないようにするため、調整不能なグラスディフレクションバーがすでに取り付けられています。

  Note: グラスディフレクションバーは取り外さないでください

• カッティングユニットモデル04657および04658が他のGreensmaster 3300または3400走行ユニットで使われる場合は、グラスディフレクションバーを取り外し、図 5に示すように、カットオフバー (部品番号115-3303-03) と4本のボルト (部品番号131- 6150) に交換します。



  図 5

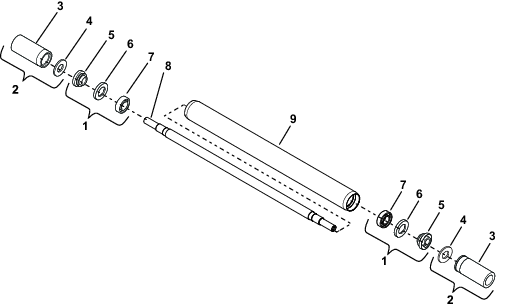

1. 刈り高さと下刃の選択表 に従って、サイドプレート取り付けフランジ (図 8) の下に必要な枚数のスペーサーを入れて、後部ローラーブラケットを希望の刈高範囲に調整する。



   図 8

   1. サイドプレート取り付けフランジ
   2. スペーサ
   3. ローラブラケット

2. カッティングユニットの後部を持ち上げてベッドナイフの下に角材などの枕を置く。

3. 各ローラーブラケットとスペーサーを各サイドプレート取り付けフランジに固定しているナット2個を取り外す。

4. ローラーブラケットとボルトをサイドプレート取り付けフランジとスペーサーの下にする。

5. スペーサーをローラーブラケットのボルトに配置する。

6. 先ほど外したナットを使用して、ローラブラケットとスペーサとを、取り付けフランジの下側に固定する。

   Note: 未使用のスペーサーは、後で使えるようにサイドプレート取り付けフランジの上に置く。

Note: リールと後ローラとの平行関係は、カッティングユニット全体の組み立て精度により保証されていますから、調整は不要です。

刈高の調整を行う前に、刈高ゲージを以下のようにセットします：

1. ゲージバーのナットをゆるめ、調整ボルトを希望の刈り高に合わせる（図 9）｡

   Note: ボルトの頭の下からバーの表面までの距離が刈り高となる。



   図 9

   1. ゲージバー
   2. 刈高調整ボルト
   3. ナット

2. ナットを締めつける。

1. 刈り高アームをカッティングユニットのサイドプレートに固定しているロックナットをゆるめる（図 10）。



   図 10

   1. 刈高アーム
   2. フランジロックナット
   3. 調整ボルト

2. 刈高ゲージのボルトの頭を下刃の先端に引っかけ、バーの後端を後ローラに当てがう（図 11）。



   図 11

   1. ゲージバー

3. バーの前端がローラに当たるように、調整ボルトで調整する。

4. 左側でも、ステップ2と3の作業を行う。

5. ローラ全体が下刃と平行になるように、ローラの両側を均等に調節する。

   Important: 前後のローラにゲージが当たり、ボルトの頭がリールにぴったりと掛かっているのが正しい調整状態です。下刃の左右端でこの状態となるように調整してください。

6. ワッシャの遊びがなくなるまで締め付ける。これで調整が決まる。

7. 刈高が正しいことを確認する；必要に応じて微調整を行う。

ベッドバーとベッドナイフは非常に繊細な機器です。適切なトレーニングを受講した整備士以外の人は、これらの整備を行わないでください。できれば、カッティングユニットの整備はディストリビュータに依頼してください。ベッドナイフの整備に関わる詳しい解説、特殊工具、図面などについては、サービスマニュアルを参照してください。ご自身でベッドバーの取り外しや組み付けを行う必要がある場合には、以下の説明およびベッドナイフの整備仕様を参考にしてください。

Important: ベッドナイフの整備は、必ず サービスマニュアル に記載されている説明に従って行ってください。ベッドナイフの研磨や取り付けが正しくないと、リール、ベッドバー、ベッドナイフ自身を損傷する可能性があります。

ベッドナイフの研磨では、研磨角度が非常に重要です。

傾斜計（トロのパーツ番号 131-6828）と傾斜計マウント（トロのパーツ番号 131-6829）を使用して研磨機の設定角度を調べ、必要に応じて修正を行ってください。

1. 図 19に示すように、ベッドナイフの底部に傾斜計をセットする。



   図 19

   1. ベッドナイフ（垂直）
   2. 傾斜計

2. 傾斜計についている Alt Zero ボタンを押す。

3. 傾斜計マウントのマグネットのエッジがベッドナイフのエッジに密着するように、ベッドナイフのエッジに傾斜計マウントをセットする（図 20）。

   Note: このとき、ステップ 1の時と同じ側にデジタル表示が見えるようにしてください。



   図 20

   1. 傾斜計マウント
   2. マグネットのエッジがベッドナイフのエッジに密着
   3. ベッドナイフ
   4. 傾斜計

4. 図 20に示すようにマウントに傾斜計を取り付ける。

   Note: これで表示される角度が、研磨機が実際にセットされている角度です。この角度が推奨上面角から2度以内であることが必要です。

1. ベッドバー/ベッドナイフアセンブリを取り付け、固定用耳をワッシャーとベッドバー調整ネジ (図 13) の間に配置する。

   Important: 図 21に示すように、DPAアジャスターをベッドバーの耳の中央に配置する。DPAアジャスターがベッドバーの耳の中央以外に取り付けられている場合、下刃とリールの接触に悪影響を及ぼす可能性があります。



   図 21

   1. ベッドバーの耳
   2. DPAアジャスター

2. ベッドバーボルト（とボルトについているナット）とワッシャ3枚（全部で 6 枚）で、ベッド･バーを各サイドプレートに固定する。

3. サイドプレートのボスの両側にナイロンワッシャを入れる。その外側からスチール製ワッシャを取り付ける（図 15）。

4. 27 ‐36 N·m (2.9‐3.9kg・m) のトルクで締め付ける。

5. スチール製ワッシャの遊びが無くなるがワッシャをまだ手で回せる状態まで、左右のロックナットを締め付ける。内側のワッシャには遊びがあってよい。

   Important: サイドプレートをゆがめる恐れがあるのでロックナットは締め付け過ぎないように注意してください。

6. スプリングがつぶれるまでテンションナットを締め、そこから半回転戻す（図 22）。



   図 22

   1. スプリングテンションナット
   2. スプリング

7. リールと下刃の調整を行う; リールと下刃の調整を行うを参照。

1. カッティングユニット各部に異常がないか点検し、不具合があれば修正する。

2. 研磨機メーカーの指示に従ってカッティングユニット（リール）を以下の仕様を満たすように研磨する。

   リール研磨の仕様
   新しいリールの場合の直径	128.5 mm
   リールの使用限界	114.3 mm（4.50"）
   ブレードのリリーフ角	30° ± 5°
   ブレードのランド幅範囲	0.8～1.2 mm
   リールテーパの許容限界	0.25 mm（0.010"）

新品リールは、ランド部の幅が 0.8-1.2 mm あり、30 °の逃げ角（2番角、リリーフ角）を付けてあります。

ランド部の幅が 3 mm を超えたら以下の作業を行ってください：

1. ランド幅が0.8 mmになるまで、すべてのリールブレードに30°のリリーフグラインドを適用する。(図 23.



   図 23

   1. 30°
   2. 0.8 mm

2. 円筒研磨を行って各刃先の軌道円の差を 0.025 mm 未満にしてください。

   Note: これにより、ランド部の幅がわずかに大きくなります。

3. カッティングユニットの調整を行う；カッティングユニットの オペレーターズマニュアルを参照。

Note: リールやベッドナイフの鋭利な刃先を長持ちさせるには、リールやベッドナイフを新たに研磨して使い始めたときに、グリーンを 2 面刈り込むごとに刃合わせのチェックを行い、刃先にバリが出ていたら除去してください。バリは刃と刃の接触を大きくして摩耗を早めます。
