8 és 11 késes, radiális vagy előre söprő hengerkéses, EdgeSeries™ sorozatú DPA-nyíróegység 17,8 cm-es hengerkéssel

A termék levághatja a kezét és a lábát. A súlyos személyi sérülések elkerülése érdekében mindig kövesse a biztonsági előírásokat.

• Mielőtt elindítja a gépet, olvassa el és minden részletében értse meg a kezelői kézikönyvet.

• A gép használatát teljes odafigyeléssel végezze. Ne végezzen olyan tevékenységet, amely elvonhatja a figyelmét, különben személyi sérülés vagy anyagi kár lehet a következmény.

• Ne tegye a kezét vagy a lábát a gép mozgó alkatrészeinek közelébe.

• Ne használja a gépet, ha a védőburkolatok és egyéb védőelemek nincsenek a helyükön, és nem működnek.

• Ne tartózkodjon a kimeneti nyílások előtt.

• Tartsa távol a nézelődőket és a gyerekeket a működtetési területtől. Soha ne engedje, hogy a gépet gyerekek üzemeltessék.

• A kezelőállás elhagyása előtt végezze el az alábbiakat:

  • Parkolja le a gépet sík talajon.

  • Engedje le a nyíróegysége(ke)t.

  • Kapcsolja le a hajtásokat.

  • Húzza be a rögzítőféket (ha van).

  • Állítsa le a motort, és vegye ki az indítókulcsot.

  • Várja meg, amíg minden mozgó alkatrész megáll.

A gép nem megfelelő használata vagy karbantartása személyi sérüléshez vezethet. A lehetséges sérülések elkerülése érdekében kövesse a biztonsági útmutatóban leírtakat, és mindig ügyeljen a biztonsági figyelmeztető szimbólumra (), amelynek jelentése lehet Figyelem, Vigyázat vagy Veszély – személyes biztonsági utasítások. Az utasítások be nem tartása személyi sérülést vagy halált okozhat.

• A nyíróegység csak a vontatóegységre felszerelve minősül teljes gépnek. A gép biztonságos használatával kapcsolatos utasításokért olvassa el figyelmesen a vontatóegység Kezelői kézikönyvét.

• Állítsa meg a gépet, vegye ki a kulcsot (ha van), és várja meg, amíg minden mozgó alkatrész megáll, csak ezután ellenőrizze a munkaeszközt, amennyiben az nekiütközött valaminek, vagy a gép rendellenes rezgését észleli. Végezzen el minden szükséges javítást, mielőtt folytatná a munkát.

• Tartsa az összes részegységet megfelelő üzemállapotban, a kötőelemeket pedig kellően meghúzva. Cseréljen ki minden kopott vagy sérült matricát.

• Csak a Toro által jóváhagyott kiegészítőket, tartozékokat és pótalkatrészeket használja.

A kopott vagy sérült kés eltörhet, a letört darab pedig kirepülve súlyos, akár végzetes személyi sérülést is okozhat.

• Ellenőrizze rendszeresen a késeket kopás és sérülés szempontjából.

• Óvatosan járjon el a kések ellenőrzésekor. Burkolja be a késeket, vagy viseljen védőkesztyűt, és legyen óvatos a szervizelésükkor. A késeket csak cserélni vagy fenni szabad; tilos azokat kiegyenesíteni vagy hegeszteni.

• Többkéses gépeknél figyelembe kell venni, hogy egy kés forgatásakor a többi kés is forogni kezd.

Ehhez az eljáráshoz szükséges alkatrészek:

Szerelje be a zsírzószemet a nyíróegység hengerkésmotor felőli oldalán. Határozza meg a Ábra 3 szerint a hengerkésmotorok helyét a nyíróegység helyzete alapján a gépen.

Ábra 3

1. 1. nyíróegység
2. 2. nyíróegység
3. 3. nyíróegység
4. 4. nyíróegység
5. 5. nyíróegység
6. Hengerkésmotor
7. Súly vagy más tartozék (külön kell beszerezni)

1. Távolítsa el és selejtezze a hengerkésmotor oldallemezéből kiszerelt hernyócsavart (Ábra 4).



   Ábra 4

   1. Hatlapfejű csavar (2)
   2. Hernyócsavar
   3. Zsírzószem
   4. Szellőzőnyílás

2. Szerelje be az egyenes zsírzószemet (Ábra 4).

   Note: A zsírzószem a dobmotor bordáinak a kenésére szolgál.

1. A fenékkés beállítása a hengerkéshez.

2. A hátsó görgő beállítása a vágásmagasság-követelmények szerint.

3. A vágásmagasság beállítása

4. A hátsó fűterelő lemez beállítása szükség szerint

5. Ha az összes nyíróegységet felszerelte a vontatóegységre, és azok működnek is, állítsa be a gyepkompenzáló rugókat.

Ezen beállítások menetével kapcsolatban az összes utasításért lásd: .

Ehhez az eljáráshoz szükséges alkatrészek:

Important: A hengerkésmotorok felszerelése előtt szerezze be és szerelje fel az ellensúlyokat vagy egyéb tartozékokat a nyíróegységek hengerkésmotorokkal átellenes oldalára a súlyokhoz vagy tartozékokhoz mellékelt utasítás alapján.

1. Szerelje fel a nyíróegységeket a vontatóegységre; az utasításokért olvassa el a vontatóegység kezelői kézikönyvét.

2. Ha nincs fejescsavar a hengerkésmotor oldalsó lemezében, szerelje be azokat (Ábra 4).

3. Szerelje fel az O-gyűrűt a hengerkésmotorra (Ábra 5).



   Ábra 5

   1. O-gyűrű

4. Szerelje fel a hengerkésmotort, és rögzítse a fejescsavarokkal.

5. Pumpáljon annyi zsírt az oldalsó lemezbe, hogy a zsír kijöjjön a szellőzőnyíláson (Ábra 4).

A géphez a Toro által jóváhagyott munkagépek és tartozékok széles választéka kapható, amelyek javítják és bővítik a gép képességeit. A jóváhagyott tartozékok és adapterek listájáért forduljon hivatalos márkaszervizhez, hivatalos Toro-forgalmazóhoz, vagy látogasson el a www.Toro.com webhelyre.

Az optimális teljesítmény és a gép folyamatos tanúsított biztonsága érdekében csak eredeti Toro-pótalkatrészeket és -tartozékokat használjon. A más által gyártott pótalkatrészek és tartozékok használata veszélyes lehet, és emellett a jótállást is érvénytelenítheti.

Note: 2,54 cm nagyobb vágásmagasság esetén szerelje fel a nagy vágásmagasságú készletet.

1. Lazítsa meg a vágásmagasság-konzolokat a nyíróegység oldalsó lemezeihez rögzítő önbiztosító anyákat (Ábra 15).



   Ábra 15

   1. Állítócsavar
   2. Rögzítőanya
   3. Vágásmagasság-konzol

2. Lazítsa meg az anyát a kalibrálólécen (Ábra 16), és állítsa be az állítócsavarral a kívánt vágásmagasságot.

   Note: A vágásmagasság a csavarfej alja és a kalibrálóléc felülete közötti távolság.



   Ábra 16

   1. Kalibrálóléc
   2. Vágásmagasság-állító csavar
   3. Anya
   4. Az egyengetési mélység (HOG) beállítására szolgáló furatok
   5. Nem használt furat

3. Akassza be a csavar fejét az alsókés vágóélébe, és fektesse fel a léc hátsó végét a hátsó hengerre (Ábra 17).

   Note: A vállas görgőkkel szerelt nyíróegységek vágásmagasságának ellenőrzéséhez helyezze a kalibrálólécet a vállas görgő végeinél a nagyobb átmérőjű vállakra.

4. Forgassa addig az állítócsavart, amíg az első henger a kalibrálóléchez nem ér (Ábra 17).



   Ábra 17

5. A hengert a két végénél beállítva érje el, hogy a henger párhuzamos legyen a fenékkéssel.

   Important: Megfelelő beállítás esetén a hátsó és az első henger egyaránt hozzáér a kalibrálóléchez, a csavar pedig szorosan a fenékkéshez illeszkedik. Ezzel biztosítható, hogy a vágásmagasság azonos legyen a fenékkés két végénél.

6. A helyzet rögzítéséhez húzza meg az anyákat.

   Note: Ne húzza túl az anyákat. Csak annyira kell azokat meghúzni, hogy az alátétnél már ne legyen játék.

Az alábbi táblázatból állapítsa meg, hogy melyik fenékkés a legmegfelelőbb a kívánt vágásmagassághoz.

Ábra 18

1. A fenékkés élmagassága

Amikor a nyíróegységet fel kell billenteni a fenékkéshez/hengerkéshez való hozzáféréshez, támassza alá a nyíróegység hátulját a kihajtható támasszal (a vontatóegység tartozéka), de úgy, hogy a fenékkésrúd-állító csavar hátsó végén az anyák ne érjenek a munkafelülethez (Ábra 21).

Ábra 21

1. Kihajtható támasz

Mindegyik nyíróegység 5 zsírzószemmel (Ábra 22) rendelkezik, amelyeket hetente meg kell kenni 2. sz. lítiumos kenőzsírral.

Az első és a hátsó hengernél 2, a hengerkésmotor bordáinál pedig 1 kenési pont található.

Note: Ha a lemosást követően rögtön elvégzi a nyíróegység kenését, azzal segít vízteleníteni a csapágyakat és meghosszabbítani a csapágyak élettartamát.

1. Törölje le mindegyik zsírzószemet tiszta ronggyal.

2. Addig pumpálja a zsírt, amíg tiszta zsírt nem lát kijönni a henger tömítéseinél és a csapágy biztonsági szelepénél.

3. Törölje le a felesleges zsírt.



   Ábra 22

   Zsírzószemek a hengerkésmotor felőli oldalon.

   1. Biztonsági szelep

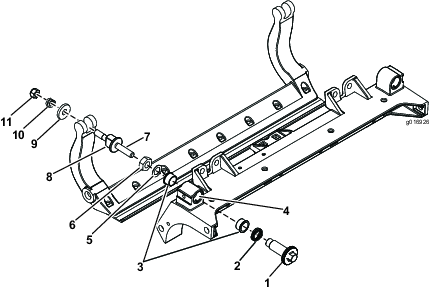

1. Távolítsa el az összes alkatrészt (a HD DPA-készlet Felszerelési utasításai és a Ábra 37 alapján).

2. Kenjen beragadásgátló pasztát a nyíróegység központi vázán a persely helyére (Ábra 37).

3. Igazítsa a karimás perselyek ékét a váz réséhez, majd szerelje be a perselyeket (Ábra 37).

4. Szereljen fel egy hullámos alátétet az állítótengelyre, majd csúsztassa be az állítótengelyt a nyíróegység vázának karimás perselyeibe (Ábra 37).

5. Rögzítse az állítótengelyt lapos alátét és rögzítőanya segítségével (Ábra 37).

6. Húzza meg a rögzítőanyát 20–27 Nm nyomatékkal.

   Note: A fenékkésrúd-állító tengely balmenetes.



   Ábra 37

   1. Tengelyállító
   2. Hullámos alátét
   3. Karimás persely
   4. Ide kenjen beragadásgátló pasztát.
   5. Lapos alátét
   6. Rögzítőanya
   7. Ide kenjen beragadásgátló pasztát.
   8. Fenékkésrúd-állító csavar
   9. Edzett alátét
   10. Nyomórugó
   11. Rugófeszítő anya

7. Vigyen fel beragadásgátló pasztát az állítótengelybe szerelendő fenékkésrúd-állító csavar meneteire.

8. Hajtsa be a fenékkésrúd-állító csavart az állítótengelybe.

9. Szerelje fel az edzett alátétet, a rugót és a rugófeszítő anyát az állítócsavarra, de ne szorosan.

10. Szerelje fel a fenékkésrudat a rögzítőfüleket az alátét és a fenékkésrúd-beállító szerkezet közé illesztve.

11. Rögzítse a fenékkésrudat az oldalsó lemezekhez a fenékkésrúdcsavarok (anyákkal a csavarokon) és a 6 alátét segítségével.

    Note: Tegyen nejlon alátétet az oldalsó lemez nyúlványának mindkét oldalára.

12. Tegyen acél alátétet a nejlon alátétek külső oldalára (Ábra 37).

13. Húzza meg a fenékkésrúdcsavarokat 37–45 Nm nyomatékkal.

14. Húzza meg a rögzítőanyákat annyira, hogy a külső acél alátét már ne tudjon elforogni, és ne legyen tengelyirányú játék, de ne húzza túl a rögzítőanyákat, mert az oldalsó lemezek elgörbülhetnek.

    Note: A belső alátéteknél hézag is lehet (Ábra 37).

15. Húzza meg az anyát mindkét fenékkésrúd-beállító egységen annyira, hogy a rugó teljesen összenyomódjon, majd engedjen vissza ½ menetet (Ábra 37).

16. Ismételje meg az eljárást a nyíróegység másik oldalán is.

17. A fenékkés beállítása a hengerkéshez; lásd: A fenékkés beállítása a hengerkéshez.

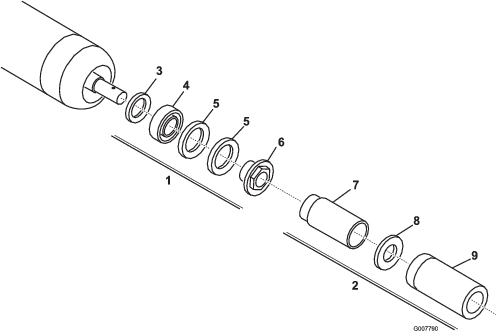

A henger szervizeléséhez hengerfelújító készlet (cikkszám: 114-5430) és hengerfelújító szerszámkészlet (cikkszám: 115-0803) (Ábra 38) kapható. A hengerfelújító készlet tartalmazza a henger felújításához szükséges összes csapágyat, csapágyanyát, belső tömítést és külső tömítést. A hengerfelújító szerszámkészlet minden szerszámot és szerelési utasítást tartalmaz a hengernek a henger felújító készlettel történő felújításához. Segítségért tekintse át az alkatrész-katalógust vagy forduljon a hivatalos Toro-forgalmazóhoz.

Ábra 38

1. Hengerfelújító készlet (cikkszám: 114-5430)
2. Hengerfelújító szerszámkészlet (cikkszám: 115-0803)
3. Belső tömítés
4. Csapágy
5. Külső tömítés
6. Csapágyanya
7. Belső tömítés beszerelésére szolgáló szerszám
8. Alátét
9. Csapágy/külső tömítés beszerelésére szolgáló szerszám
