Painel de interruptores

Unidade de tração Groundsmaster ® e3200 ou 3300 com toldo universal

Model No. 32314-Serial No. and Up

Instalação

Preparação da máquina

  1. Estacione a máquina numa superfície nivelada.

  2. Certifique-se de que o travão de estacionamento está engatado; consulte o seu Manual do utilizador.

  3. Baixe a unidade de corte (se equipada).

  4. Desligue o motor e retire a chave da ignição.

  5. Rode o interruptor de desligar a bateria para a posição OFF (desligar).

Remoção do toldo

g244329

Figura 1

  1. Toldo

  1. Remova os quatro parafusos de cabeça flangeada (5/16 x 1¼ pol.) e quatro anilhas (5/16 pol.) que prendem o toldo aos canais da estrutura lateral (Figura 1 e Figura 2).

    Note: Não remova os olhais do toldo.

    g244328

    Figura 2

    1. Olhal
    2. Parafuso de cabeça flangeada (5/16 x 1¼ pol.)
    3. Anilha (5/16 pol.)
    4. Porca do clipe (canal da estrutura lateral)

  2. Remova o toldo da máquina (Figura 1).

Preparação do painel de interruptores

Peças necessárias para este passo:

Autocolante1
Painel de interruptores1
Tampão 4

Instalação do autocolante no painel de interruptores

  1. Remova cuidadosamente a película posterior do autocolante (Figura 3).

    g245155

    Figura 3

    1. Abertura retangular (autocolante)
    2. Furo (autocolante)
    3. Abertura retangular (painel de interruptores)
    4. Furo (painel de interruptores)

  2. Alinhe as aberturas retangulares e furo no autocolante com as aberturas retangulares e furo no painel de interruptores como se mostra em Figura 3.

  3. Aplique o autocolante no painel de interruptores.

Instalação dos tampões no painel de interruptores

  1. Alinhe o tampão nas aberturas retangulares no painel de interruptores (Figura 4).

    g245156

    Figura 4

    1. Abertura retangular (painel de interruptores)
    2. Tampão

  2. Insira o tampão na abertura até que o tampão encaixe de forma segura no painel (Figura 4).

  3. Repita o passo 1 e 2 para os outros três tampões (Figura 4).

Instalação do painel de interruptores na estrutura do toldo

Peças necessárias para este passo:

Cablagem do toldo1
Parafuso de carroçaria4
Porca4
Braçadeira de cabos 6

Alinhamento da cablagem do toldo com o painel de interruptores

Alinhe a cablagem do toldo com o painel de interruptores como se mostra na Figura 5.

g466095

Figura 5

Montagem do painel de interruptores na estrutura do toldo

  1. Alinhe os furos quadrados no painel de interruptores com os furos quadrados nos dois canais laterais da estrutura do toldo como se mostra em Figura 6.

    g465133

    Figura 6

    1. Parafuso de carroçaria
    2. Furo quadrado (canal lateral da estrutura)
    3. Furo quadrado (painel de interruptores)
    4. Porca

  2. Monte o painel de interruptores nos canais laterais da estrutura (Figura 6) com 4 parafusos de carroçaria e 4 porcas.

  3. Aperte as porcas com 4,19 a 5,13 N·m.

Encaminhar a cablagem do toldo

  1. Encaminhe a cablagem do toldo ao longo do tubo da barra de segurança como se mostra na Figura 7.

    g245157

    Figura 7

    1. Tubo da barra de segurança
    2. Cablagem do toldo
    3. Braçadeiras de cabos

  2. Encaminhe a extremidade da cablagem identificada com P08 através do ilhó da plataforma (Figura 7).

    g453224

    Figura 8

    1. Cablagem
    2. Ilhó da plataforma

  • Para máquinas Groundsmaster e3300: Efetue os passos seguintes para concluir a instalação da cablagem:

    1. Levante o capot e instale o conector do kit de cablagem identificado com ao conector da cablagem da máquina identificado com .

      Note: O conector P19 está localizado acima da tampa do depósito hidráulico.

    2. Prenda a cablagem no tubo da barra de segurança com braçadeiras de cabos, como necessário (Figura 7).

      Note: A cablagem do jumper adicional não é necessário para o Groundsmaster e3200.

  • Para máquinas Groundsmaster e3200 com um número de série igual ou inferior a 417407940: Consulte a secção Instalação da cablagem do jumper para concluir a instalação da cablagem.

Instalação da cablagem do jumper

Apenas máquinas Groundsmaster e3200 com um número de série igual ou inferior a 417407940

Peças necessárias para este passo:

Cablagem do jumper1

Execute este procedimento apenas em máquinas Groundsmaster e3200 com um número de série igual ou inferior a 417407940.

  1. Levante o capot e instale o conector da cablagem do toldo identificado com ao conector da cablagem do jumper identificado com (Figura 9).

  2. Instale o conector da cablagem do jumper identificado com ao conector da cablagem da máquina identificado com (Figura 9).

  3. Encaminhe o conector para a cablagem do jumper identificado com junto da cablagem da máquina, pelo lado esquerdo da máquina e instale o conector identificado com (Figura 9).

  4. Prenda a cablagem do toldo no tubo da barra de segurança com braçadeiras de cabos, como necessário (Figura 7).

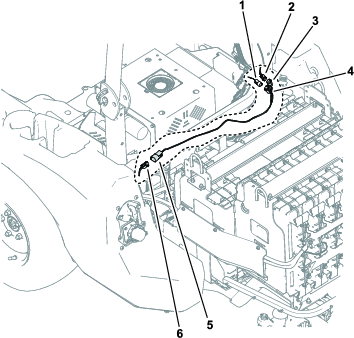

g550354

Figura 9

Algumas peças foram removidas para maior clareza.

  1. — cablagem do toldo
  2. — cablagem da máquina
  3. — cablagem do jumper
  4. — cablagem do jumper
  5. — cablagem do jumper
  6. — cablagem da máquina

Instalação do toldo

  1. Alinhe os furos nos olhais do toldo com as quatro porcas de clipe dos canais da estrutura lateral.

  2. Monte o toldo nos canais da estrutura (Figura 10) com os quatro parafusos de cabeça flangeada (5/16 pol. x 1¼ pol.) e quatro anilhas (5/16 pol.) que retirou no passo Remoção do toldo.

  3. Aperte os parafusos de cabeça flangeada com uma força de 10,17 a 13,55 N·m.

g245179

Figura 10

  1. Toldo
  2. Parafuso de cabeça flangeada (5/16 x 1¼ pol.)
  3. Anilha (5/16 pol.)
  4. Porca do clipe (canal da estrutura lateral)

Conclusão da instalação

Rode o interruptor de desligar a bateria para a posição LIGAR.
