Bryterpanel

Groundsmaster® e3200- eller e3300-trekkenhet med universell solskjerm

Model No. 32314-Serial No. and Up

Montering

Klargjøre maskinen

  1. Parker maskinen på en jevn flate.

  2. Påse at parkeringsbremsen er på. Se brukerhåndboken.

  3. Senk klippeenheten (hvis utstyrt).

  4. Slå av maskinen og ta ut nøkkelen.

  5. Vri batterifrakoblingsbryteren til AV-posisjonen.

Ta av solskjermen

g244329

Figur 1

  1. Solskjerm

  1. Fjern de fire flenshodeboltene (5/16 x 1¼ tomme) og fire skivene (5/16 tomme) som fester solskjermen til siderammekanalene (Figur 1 og Figur 2).

    Note: Ikke fjern gummitetningene fra solskjermen.

    g244328

    Figur 2

    1. Gummitetning
    2. Flenshodebolt (5/16 x 1¼ tomme)
    3. Skive (5/16 tomme)
    4. Klipsmutter (siderammekanal)

  2. Fjern solskjermen fra maskinen (Figur 1).

Klargjøre bryterpanelet

Deler som er nødvendige for dette trinnet:

Merke1
Bryterpanel1
Plugg4

Sette på merket på bryterpanelet

  1. Fjern forsiktig baksiden av merket (Figur 3).

    g245155

    Figur 3

    1. Rektangulær åpning (merke)
    2. Hull (merke)
    3. Rektangulær åpning (bryterpanel)
    4. Hull (bryterpanel)

  2. Innrett de rektangulære åpningene og hullet i merket med de rektangulære åpningene og hullet på bryterpanelet, som vist i Figur 3.

  3. Sett merket på bryterpanelet.

Montere pluggene på bryterpanelet

  1. Innrett pluggen til de rektangulære åpningene på bryterpanelet (Figur 4).

    g245156

    Figur 4

    1. Rektangulær åpning (bryterpanel)
    2. Plugg

  2. Sett pluggen inn i åpningen til pluggen knepper på plass i panelet (Figur 4).

  3. Gjenta trinn 1 og 2 for de tre andre pluggene (Figur 4).

Montere bryterpanelet på solskjermrammen

Deler som er nødvendige for dette trinnet:

Ledningssats for solskjerm1
Låseskrue4
Mutter4
Kabelfeste6

Innrette ledningssatsen for solskjermen til bryterpanelet

Innrett ledningssatsen for solskjermen til bryterpanelet, som vist i Figur 5.

g466095

Figur 5

Montere bryterpanelet på solskjermrammen

  1. Innrett de firkantede hullene i bryterpanelet med de firkantede hullene i de to siderammekanalene på solskjermen, som vist i Figur 6.

    g465133

    Figur 6

    1. Låseskrue
    2. Firkantet hull (siderammekanal)
    3. Firkantet hull (bryterpanel)
    4. Mutter

  2. Monter bryterpanelet til siderammekanalene (Figur 6) med de fire vognboltene og fire muttere.

  3. Stram mutterne til 419–513 Ncm.

Føre ledningssatsen for solskjermen

  1. Før ledningssatsen for solskjermen langs beltebøylerøret, som vist i Figur 7.

    g245157

    Figur 7

    1. Veltebøylerør
    2. Ledningssats for solskjerm
    3. Kabelfester

  2. Før ledningssatsenden merket P08 gjennom plattformgummitetningen (Figur 7).

    g453224

    Figur 8

    1. Ledningssats
    2. Plattformgummitetning

  • For Groundsmaster e3300-maskiner: Utfør følgende trinn for å fullføre installasjonen av ledningssatsen:

    1. Åpne panseret og monter settets ledningssats merket til kontakten på ledningssatsen på maskinen merket .

      Note: P19-kontakten er plassert over lokket på hydraulikktanken.

    2. Fest ledningssatsen til veltebøylerøret med kabelfestene etter behov (Figur 7).

      Note: Den ekstra kaldstartsledningssatsen er ikke nødvendig for Groundsmaster e3200.

  • Kun for Groundsmaster e3200-maskiner med serienummer 417407940 eller lavere: Se Montere kaldstartsledningssatsen for informasjon om hvordan du fullfører installasjonen av ledningssatsen.

Montere kaldstartsledningssatsen

Kun Groundsmaster e3200-maskiner med serienummer 417407940 eller lavere

Deler som er nødvendige for dette trinnet:

Kaldstartledningssats1

Utfør denne prosedyren kun for Groundsmaster e3200-maskiner med serienummer 417407940 eller lavere.

  1. Åpne panseret og monter kontaktens ledningssats for solskjerm merket til kontakten for kaldstartsledningssatsen merket (Figur 9).

  2. Monter kontakten for kaldstartsledningssatsen merket til kontakten på ledningssatsen på maskinen merket (Figur 9).

  3. Før kontakten for kaldstartsledningssatsen merket langs ledningssatsen på maskinen til venstre side av maskinen, og monter kontakten merket (Figur 9).

  4. Fest ledningssatsen for solskjermen til veltebøylerøret med kabelfestene etter behov (Figur 7).

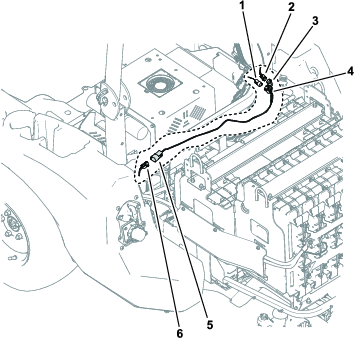

g550354

Figur 9

Flere deler er fjernet fra maskinen for tydelighet.

  1. – ledningssats for solskjerm
  2. – ledningssats på maskin
  3. – kaldstartsledningssats
  4. – kaldstartsledningssats
  5. – kaldstartsledningssats
  6. – ledningssats på maskin

Montere solskjermen

  1. Innrett hullene i solskjermens gummitetninger med de fire klipsmutterne i siderammekanalene.

  2. Monter solskjermen til rammekanalene (Figur 10) med de fire flenshodeboltene (5/16 x 1¼ tomme) og fire skivene (5/16 tomme) som du fjernet i Ta av solskjermen.

  3. Trekk til flenshodeboltene til 10,17 til 13,55 Nm.

g245179

Figur 10

  1. Solskjerm
  2. Flenshodebolt (5/16 x 1¼ tomme)
  3. Skive (5/16 tomme)
  4. Klipsmutter (siderammekanal)

Fullføre monteringen

Vri batterifrakoblingsbryteren til På-posisjonen.
