Kytkinpaneeli

Groundsmaster® e3200- tai e3300 ‑ajoyksikkö, jossa on yleiskäyttöinen häikäisysuoja

Model No. 32314-Serial No. and Up

Asennus

Koneen valmistelu

  1. Pysäköi kone tasaiselle alustalle.

  2. Tarkista, että seisontajarru on kytkettynä. Katso ohjeet käyttöoppaasta.

  3. Laske leikkuuyksikkö (jos varusteena).

  4. Sammuta kone ja irrota virta-avain.

  5. Käännä akun eristyskytkin POIS-asentoon.

Häikäisysuojan irrotus

g244329

Kuva 1

  1. Häikäisysuoja

  1. Irrota neljä laippakantapulttia (5/16 × 1-¼ tuumaa) ja neljä aluslaattaa (5/16 tuumaa), joilla häikäisysuoja on kiinnitetty sivurunkokiskoihin (Kuva 1 ja Kuva 2).

    Note: Älä irrota häikäisysuojan läpivientisuojuksia.

    g244328

    Kuva 2

    1. Läpivientisuojus
    2. Laippakantapultti (5/16 × 1-¼ tuumaa)
    3. Aluslaatta (5/16 tuumaa)
    4. Levymutteri (sivurunkokisko)

  2. Irrota häikäisysuoja koneesta (Kuva 1).

Kytkinpaneelin valmistelu

Vaiheeseen tarvittavat osat:

Tarra1
Kytkinpaneeli1
Tulppa4

Tarran asennus kytkinpaneeliin

  1. Irrota tarran taustamateriaali varovasti (Kuva 3).

    g245155

    Kuva 3

    1. Nelikulmainen aukko (tarra)
    2. Reikä (tarra)
    3. Nelikulmainen aukko (kytkinpaneeli)
    4. Reikä (kytkinpaneeli)

  2. Kohdista tarran nelikulmaiset aukot ja reikä kytkinpaneelin nelikulmaisiin aukkoihin ja reikään kuvan mukaisesti (Kuva 3).

  3. Kiinnitä tarra kytkinpaneeliin.

Tulppien asennus kytkinpaneeliin

  1. Kohdista tulppa kytkinpaneelin nelikulmaisiin aukkoihin (Kuva 4).

    g245156

    Kuva 4

    1. Nelikulmainen aukko (kytkinpaneeli)
    2. Tulppa

  2. Paina tulppaa aukkoon, kunnes tulppa napsahtaa kiinni paneeliin (Kuva 4).

  3. Toista vaiheet 1 ja 2 kolmelle muulle tulpalle (Kuva 4).

Kytkinpaneelin asennus häikäisysuojan runkoon

Vaiheeseen tarvittavat osat:

Häikäisysuojan johdinsarja1
Lukkopultti4
Mutteri4
Nippuside6

Häikäisysuojan johdinsarjan kohdistus kytkinpaneeliin

Kohdista häikäisysuojan johdinsarja kytkinpaneeliin kuvan mukaisesti (Kuva 5).

g466095

Kuva 5

Kytkinpaneelin kiinnitys häikäisysuojan runkoon

  1. Kohdista kytkinpaneelin nelikulmaiset aukot häikäisysuojan kahden sivurunkokiskon nelikulmaisiin aukkoihin kuvan mukaisesti (Kuva 6).

    g465133

    Kuva 6

    1. Lukkopultti
    2. Nelikulmainen aukko (sivurunkokisko)
    3. Nelikulmainen aukko (kytkinpaneeli)
    4. Mutteri

  2. Kiinnitä kytkinpaneeli sivurunkokiskoihin (Kuva 6) neljällä lukkopultilla ja neljällä mutterilla.

  3. Kiristä mutterit momenttiin 419–513 N·cm.

Häikäisysuojan johdinsarjan reititys

  1. Vie häikäisysuojan johdinsarja turvakaaren putkea pitkin kuvan mukaisesti (Kuva 7).

    g245157

    Kuva 7

    1. Turvakaaren putki
    2. Häikäisysuojan johdinsarja
    3. Nippusiteet

  2. Reititä P08-merkinnällä varustettu johdinsarjan pää työlavan läpivientisuojuksen läpi (Kuva 7).

    g453224

    Kuva 8

    1. Johdinsarja
    2. Työlavan läpivientisuojus

  • Groundsmaster e3300 ‑koneet: viimeistele johdinsarjan asennus seuraavasti:

    1. Nosta konepelti ja kytke sarjan johdinsarjan liitin, jossa on merkintä , koneen johdinsarjan liittimeen, jossa on merkintä .

      Note: P19-liitin sijaitsee hydraulisäiliön korkin yläpuolella.

    2. Kiinnitä johdinsarja turvakaaren putkeen tarvittaessa nippusiteillä (Kuva 7).

      Note: Ylimääräistä hyppyjohdinsarjaa ei tarvita Groundsmaster e3200 ‑koneessa.

  • Vain Groundsmaster e3200 ‑koneet, joiden sarjanumero on 417407940 tai sitä pienempi: katso johdinsarjan asennusohjeet kohdasta Hyppyjohdinsarjan asennus.

Hyppyjohdinsarjan asennus

Vain Groundsmaster e3200 ‑koneet, joiden sarjanumero on 417407940 tai sitä pienempi

Vaiheeseen tarvittavat osat:

Hyppyjohdinsarja1

Suorita tätä toimenpide vain Groundsmaster e3200 ‑koneille, joiden sarjanumero on 417407940 tai sitä pienempi.

  1. Nosta konepelti ja kytke häikäisysuojan johdinsarjan liitin, jossa on merkintä , hyppyjohdinsarjan liittimeen, jossa on merkintä (Kuva 9).

  2. Kytke hyppyjohdinsarjan liitin, jossa on merkintä , koneen johdinsarjan liittimeen, jossa on merkintä (Kuva 9).

  3. Vie hyppyjohdinsarjan liitin, jossa on merkintä , koneen johdinsarjaa pitkin koneen vasemmalle puolelle ja kytke se liittimeen, jossa on merkintä (Kuva 9).

  4. Kiinnitä häikäisysuojan johdinsarja turvakaaren putkeen tarvittaessa nippusiteillä (Kuva 7).

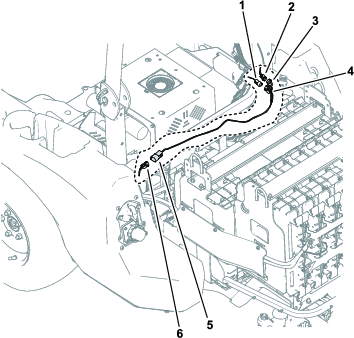

g550354

Kuva 9

Useita osia on poistettu selkeyden vuoksi.

  1. – häikäisysuojan johdinsarja
  2. – koneen johdinsarja
  3. – hyppyjohdinsarja
  4. – hyppyjohdinsarja
  5. – hyppyjohdinsarja
  6. – koneen johdinsarja

Häikäisysuojan asennus

  1. Kohdista häikäisysuojan läpivientisuojusten reiät sivurunkokiskojen neljään levymutteriin.

  2. Asenna häikäisysuoja runkokiskoihin (Kuva 10) neljällä laippakantapultilla (5/16 × 1¼ tuumaa) ja neljällä aluslaatalla (5/16 tuumaa), jotka irrotettiin kohdassa Häikäisysuojan irrotus.

  3. Kiristä laippakantapultit momenttiin 1 017 – 1 355 N·cm.

g245179

Kuva 10

  1. Häikäisysuoja
  2. Laippakantapultti (5/16 × 1-¼ tuumaa)
  3. Aluslaatta (5/16 tuumaa)
  4. Levymutteri (sivurunkokisko)

Asennuksen päättäminen

Käännä akun eristyskytkin PääLLä-asentoon.
