Omkopplarpanel

Traktorenhet i serien Groundsmaster® e3200 eller e3300 med soltak

Model No. 32314-Serial No. and Up

Montering

Förbereda maskinen

  1. Parkera maskinen på en plan yta.

  2. Kontrollera att parkeringsbromsen är inkopplad. Se bruksanvisningen.

  3. Sänk ned klippenheten (i förekommande fall).

  4. Stäng av maskinen och ta ut nyckeln.

  5. Vrid batteribortkopplingsbrytaren till det AVSTäNGDA läget.

Ta bort solskyddet

g244329

Figur 1

  1. Solskärm

  1. Ta bort de fyra flänsskruvar (5/16 x 1 ¼ tum) och fyra brickor (5/16 tum) som fäster solskärmen vid sidoramskanalerna (Figur 1 ochFigur 2).

    Note: Ta inte bort hylsorna från solskärmen.

    g244328

    Figur 2

    1. Hylsa
    2. Flänsskruv (5/16 x 1 ¼ tum)
    3. Bricka (5/16 tum)
    4. Klämmutter (sidoramskanal)

  2. Ta bort solskärmen från maskinen (Figur 1).

Förbereda omkopplarpanelen

Delar som behövs till detta steg:

Dekal1
Omkopplarpanel1
Plugg4

Fästa dekalen på omkopplarpanelen

  1. Avlägsna försiktigt skyddet från dekalen (Figur 3).

    g245155

    Figur 3

    1. Rektangulär öppning (dekal)
    2. Hål (dekal)
    3. Rektangulär öppning (omkopplarpanel)
    4. Hål (omkopplarpanel)

  2. Rikta in de rektangulära öppningarna och hålet i dekalen efter de rektangulära öppningarna och hålet i omkopplarpanelen enligt Figur 3.

  3. Fäst dekalen på omkopplarpanelen.

Montera pluggarna på omkopplarpanelen

  1. Rikta in pluggen efter de rektangulära öppningarna i omkopplarpanelen (Figur 4).

    g245156

    Figur 4

    1. Rektangulär öppning (omkopplarpanel)
    2. Plugg

  2. Sätt i pluggen i öppningen tills den snäpper på plats i panelen (Figur 4).

  3. Upprepa steg 1 och 2 med de andra tre pluggarna (Figur 4).

Montera omkopplarpanelen på solskärmens ram

Delar som behövs till detta steg:

Soltakets kablage1
Vagnsbult4
Mutter4
Kabelband6

Rikta in soltakets kablage med omkopplarpanelen

Rikta in soltakets kablage med omkopplarpanelen enligt Figur 5.

g466095

Figur 5

Montera omkopplarpanelen på solskärmen ram

  1. Rikta in de fyrkantiga hålen på omkopplarpanelen efter de fyrkantiga hålen i de två sidoramskanalerna i solskärmen enligt Figur 6.

    g465133

    Figur 6

    1. Vagnsskruv
    2. Fyrkantigt hål (sidoramskanal)
    3. Fyrkantigt hål (omkopplarpanel)
    4. Mutter

  2. Montera omkopplarpanelen på sidoramskanalerna (Figur 6) med de fyra vagnsskruvarna och de fyra muttrarna.

  3. Dra åt muttrarna till ett moment på 419–513 Ncm.

Dra soltakets kablage

  1. Dra soltakets kablage längs störtbågsröret enligt Figur 7.

    g245157

    Figur 7

    1. Störtbågsrör
    2. Soltakets kablage
    3. Kabelband

  2. Dra kablageänden som är märkt P08 genom plattformens hylsa (Figur 7).

    g453224

    Figur 8

    1. Kablage
    2. Plattformens hylsa

  • För Groundsmaster e3300-maskiner: Utför följande steg för att slutföra monteringen av kablaget:

    1. Lyft upp motorhuven och installera satsens kablagekontakt märkt till maskinens kablagekontakten märkt .

      Note: P19-kontakten sitter ovanför hydraultankens lock.

    2. Fäst kablaget på störtbågsröret med kabelbanden efter behov (Figur 7).

      Note: Det extra bygelkablaget behövs inte för Groundsmaster e3200.

  • Endast för Groundsmaster e3200-maskiner med serienummer upp till 417407940: Se Montera bygelkablaget för att slutföra installationen av kablaget.

Montera bygelkablaget

Endast Groundsmaster e3200-maskiner med serienummer upp till 417407940

Delar som behövs till detta steg:

Bygelkablage1

Utför detta förfarande endast på Groundsmaster e3200-maskiner med serienummer upp till 417407940.

  1. Lyft upp motorhuven och installera kontakten för soltakets kablage märkt till kontakten för bygelkablaget märkt (Figur 9).

  2. Installera kontakten för bygelkablaget märkt till kontakten på maskinens kablage märkt (Figur 9).

  3. Dra kontakten för bygelkablaget märkt längs maskinens kablage till vänster sida av maskinen och installera den i kontakten märkt (Figur 9).

  4. Fäst soltakets kablage på störtbågsröret med kabelbanden efter behov (Figur 7).

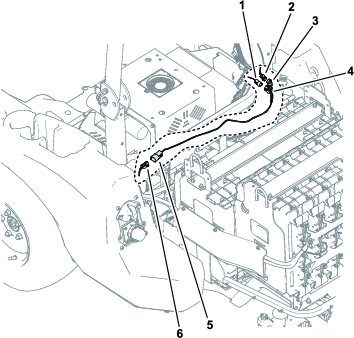

g550354

Figur 9

För tydlighetens skull är det flera delar på maskinen som inte visas.

  1. – soltakets kablage
  2. – maskinens kablage
  3. – bygelkablage
  4. – bygelkablage
  5. – bygelkablage
  6. – maskinens kablage

Montera solskärmen

  1. Rikta in hålen i hylsorna på solskärmen efter de fyra klämmuttrarna på sidoramens kanaler.

  2. Montera solskärmen vid ramkanalerna (Figur 10) med de fyra flänsskruvar (5/16 x 1 ¼ tum) och fyra brickor (5/16 tum) som du tog bort i Ta bort solskyddet.

  3. Dra åt flänsskruvarna till 10,17–13,55 Nm.

g245179

Figur 10

  1. Solskärm
  2. Flänsskruv (5/16 x 1 ¼ tum)
  3. Bricka (5/16 tum)
  4. Klämmutter (sidoramskanal)

Slutföra monteringen

Vrid bortkopplingsbrytaren för batterierna till det PåSLAGNA läget.
