Kontaktpanel

Groundsmaster®-traktionsenhed i e3200- eller e3300-serien med universalsolskærm

Model No. 32314-Serial No. and Up

Montering

Klargøring af maskinen

  1. Parker maskinen på en plan overflade.

  2. Sørg for, at parkeringsbremsen er aktiveret. Se betjeningsvejledningen.

  3. Sænk klippeenheden (hvis udstyret hermed).

  4. Sluk maskinen, og tag nøglen ud.

  5. Drej batteriets afbryderkontakt hen til positionen OFF (fra).

Afmontering af solskærmen

g244329

Figur 1

  1. Solskærm

  1. Fjern de 4 flangehovedbolte (5/16" x 1¼") og 4 spændeskiver (5/16"), der fastgør solskærmen på sidestelskinnerne (Figur 1 og Figur 2).

    Note: Fjern ikke kransene fra solskærmen.

    g244328

    Figur 2

    1. Krans
    2. Flangehovedbolt (5/16" x 1¼")
    3. Spændeskive (5/16")
    4. Klemmemøtrik (sidestelskinne)

  2. Afmonter solskærmen fra maskinen (Figur 1).

Klargøring af kontaktpanelet

Dele, der skal bruges til dette trin:

Mærkat1
Kontaktpanel1
Prop4

Påklæbning af mærkaten på kontaktpanelet

  1. Fjern forsigtigt papiret på bagsiden af mærkaten (Figur 3).

    g245155

    Figur 3

    1. Rektangulær åbning (mærkat)
    2. Hul (mærkat)
    3. Rektangulær åbning (kontaktpanel)
    4. Hul (kontaktpanel)

  2. Ret de rektangulære åbninger og hullet i mærkaten ind efter de rektangulære åbninger og hullet i kontaktpanelet som vist i Figur 3.

  3. Klæb mærkaten på kontaktpanelet.

Montering af propper i kontaktpanelet

  1. Ret proppen ind efter de rektangulære åbninger i kontaktpanelet (Figur 4).

    g245156

    Figur 4

    1. Rektangulær åbning (kontaktpanel)
    2. Prop

  2. Sæt proppen i åbningen, indtil proppen sidder sikkert på plads i panelet (Figur 4).

  3. Gentag trin 1 og 2 for at isætte de 3 resterende propper (Figur 4).

Montering af kontaktpanelet på solskærmens ramme

Dele, der skal bruges til dette trin:

Solskærmens ledningsnet1
Bræddebolt4
Møtrik4
Kabelbånd6

Justering af solskærmens ledningsnet på kontrolpanelet

Ret solskærmens ledningsnet ind efter kontaktpanelet som vist i Figur 5.

g466095

Figur 5

Fastgørelse af kontaktpanel på solskærmens ramme

  1. Ret de rektangulære huller i kontaktpanelet ind efter de rektangulære huller på solskærmens to sidestelskinner som vist i Figur 6.

    g465133

    Figur 6

    1. Bræddebolt
    2. Firkantet hul (sidestelskinner)
    3. Firkantet hul (kontaktpanel)
    4. Møtrik

  2. Monter kontaktpanelet på sidestelskinnerne (Figur 6) med de 4 bræddebolte og 4 møtrikker.

  3. Tilspænd møtrikkerne med et moment på 419 til 513 Ncm.

Føring af solskærmens ledningsnet

  1. Før solskærmens ledningsnet langs styrtbøjlerøret som vist i Figur 7.

    g245157

    Figur 7

    1. Styrtbøjlerør
    2. Solskærmens ledningsnet
    3. Kabelbånd

  2. Før ledningsnettets ende med mærket P08 gennem platformens krans (Figur 7).

    g453224

    Figur 8

    1. Ledningsnet
    2. Platformens krans

  • For Groundsmaster e3300-maskiner: Udfør følgende trin for at færdiggøre installationen af ledningsnettet:

    1. Løft motorhjelmen, og installer sættets ledningsnetstik mærket (strøm til arbejdslygtesæt) i maskinens ledningsnetstik mærket (strøm til arbejdslygtesæt).

      Note: P19-stikket er placeret over hydrauliktankens dæksel.

    2. Fastgør ledningsnettet på styrtbøjlerøret med kabelbåndene efter behov (Figur 7).

      Note: Det ekstra kortslutningsledningsnet er ikke nødvendigt til Groundsmaster e3200.

  • Kun for Groundsmaster e3200-maskiner med et serienummer på 417407940 eller derunder: Se Installation af kortslutningsledningsnettet for at fuldføre installationen af ledningsnettet.

Installation af kortslutningsledningsnettet

Kun Groundsmaster e3200-maskiner med serienummeret 417407940 eller derunder

Dele, der skal bruges til dette trin:

Kortslutningsledningsnet1

Udfør kun denne procedure for Groundsmaster e3200-maskiner med et serienummer på 417407940 eller derunder.

  1. Løft motorhjelmen, og installer stikket til solskærmens ledningsnet mærket (strøm til arbejdslygtesæt) i stikket til kortslutningsledningsnettet mærket (til solskærmens ledningsnet) (Figur 9).

  2. Installer stikket til kortslutningsledningsnettet mærket (til hovedledningsnet) i stikket på maskinens ledningsnet mærket (strøm til arbejdslygtesæt) (Figur 9).

  3. Før stikket til kortslutningsledningsnettet mærket (til udvidelsesport) langs maskinens ledningsnet mod maskinens venstre side, og installer det i stikket mærket (udvidelsesport) (Figur 9).

  4. Fastgør solskærmens ledningsnet på styrtbøjlerøret med kabelbånd efter behov (Figur 7).

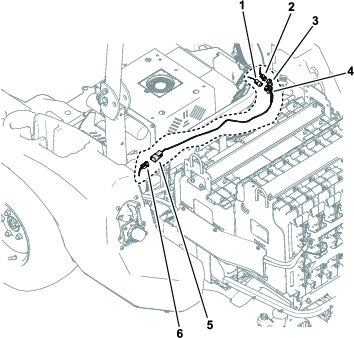

g550354

Figur 9

Flere dele er fjernet fra maskinen for overskuelighedens skyld.

  1. (strøm til arbejdslygtesæt) – solskærmens ledningsnet
  2. (strøm til arbejdslygtesæt) – maskinens ledningsnet
  3. (til hovedledningsnet) – kortslutningsledningsnet
  4. (til solskærmens ledningsnet) – kortslutningsledningsnet
  5. (til udvidelsesport) – kortslutningsledningsnet
  6. (udvidelsesport) – maskinens ledningsnet

Fastgørelse af solskærmen

  1. Ret hullerne i solskærmens kranse ind efter sidestelskinnernes 4 klemmemøtrikker.

  2. Monter solskærmen på stelskinnerne (Figur 10) med de 4 flangehovedbolte (5/16" x 1¼") og 4 spændeskiver (5/16"), som du fjernede i Afmontering af solskærmen.

  3. Tilspænd flangehovedboltene med et moment på 1.017 til 1.355 Ncm.

g245179

Figur 10

  1. Solskærm
  2. Flangehovedbolt (5/16" x 1¼")
  3. Spændeskive (5/16")
  4. Klemmemøtrik (sidestelskinne)

Afslutning af monteringen

Drej batteriets afbryderkontakt til positionen ON (til).
