Panel de interruptores

Unidad de tracción Groundsmaster® Serie e3200 o e3300 con toldo universal

Model No. 32314-Serial No. and Up

Instalación

Preparación de la máquina

  1. Aparque la máquina en una superficie nivelada.

  2. Asegúrese de que el freno de estacionamiento está puesto; consulte el Manual del operador.

  3. Baje la unidad de corte (si está instalada).

  4. Apague la máquina y retire la llave.

  5. Gire el interruptor de desconexión de las baterías a la posición de APAGADO.

Retirada del toldo

g244329

Figura 1

  1. Toldo

  1. Retire los 4 pernos con arandela prensada (5/16" x 1¼") y las 4 arandelas (5/16") que sujetan el toldo y los perfiles del bastidor lateral (Figura 1 y Figura 2).

    Note: No retire los anillos de goma del toldo.

    g244328

    Figura 2

    1. Anillo de goma
    2. Perno con arandela prensada (5/16" x 1¼")
    3. Arandela (5/16")
    4. Tuerca rápida (perfil del bastidor lateral)

  2. Retire el toldo de la máquina (Figura 1).

Preparación del panel de interruptores

Piezas necesarias en este paso:

Pegatina1
Panel de interruptores1
Tapón4

Instalación de la pegatina en el panel de interruptores

  1. Retire cuidadosamente el papel protector de la pegatina (Figura 3).

    g245155

    Figura 3

    1. Hueco rectangular (pegatina)
    2. Orificio (pegatina)
    3. Hueco rectangular (panel de interruptores)
    4. Orificio (panel de interruptores)

  2. Alinee los huecos rectangulares y el orificio de la pegatina con los huecos rectangulares y el orificio del panel de interruptores, como se muestra en la Figura 3.

  3. Aplique la pegatina al panel de interruptores.

Instalación de los tapones en el panel de interruptores

  1. Alinee el tapón con los huecos rectangulares del panel de interruptores (Figura 4).

    g245156

    Figura 4

    1. Hueco rectangular (panel de interruptores)
    2. Tapón

  2. Inserte el tapón en el hueco hasta que encaje firmemente en el panel (Figura 4).

  3. Repita los pasos 1 y 2 con los 3 tapones restantes (Figura 4).

Instalación del panel de interruptores en el bastidor del toldo

Piezas necesarias en este paso:

Arnés de cables del toldo1
Perno de cuello cuadrado4
Tuerca4
Brida6

Alinee el arnés de cables del toldo con el panel de interruptores

Alinee el arnés de cables del toldo con el panel de interruptores, como se muestra en la Figura 5.

g466095

Figura 5

Montaje del panel de interruptores en el bastidor del toldo

  1. Alinee los orificios cuadrados del panel de interruptores con los orificios cuadrados de los 2 perfiles laterales del bastidor, como se muestra en la Figura 6.

    g465133

    Figura 6

    1. Perno de cuello cuadrado
    2. Orificio cuadrado (perfil lateral del bastidor)
    3. Orificio cuadrado (panel de interruptores)
    4. Tuerca

  2. Monte el panel de interruptores en los perfiles de bastidor lateral (Figura 6) con los 4 pernos de cuello cuadrado y 4 tuercas.

  3. Apriete las tuercas a entre 419 y 513 N∙cm.

Enrutado del arnés de cables del toldo

  1. Enrute el arnés de cables del toldo por el tubo de la barra antivuelco, como se indica en la Figura 7.

    g245157

    Figura 7

    1. Tubo de la barra antivuelco
    2. Arnés de cables del toldo
    3. Bridas

  2. Enrute el extremo del arnés de cables con la etiqueta P08 a través del anillo de goma de la plataforma (Figura 7).

    g453224

    Figura 8

    1. Arnés de cables
    2. Anillo de goma de la plataforma

  • Máquinas Groundsmaster e3300: Realice los pasos siguientes para completar la instalación del arnés de cables:

    1. Levante el capó y conecte el conector del arnés de cables del kit marcado al conector del arnés de cables de la máquina marcado .

      Note: El conector P19 está situado encima del tapón del depósito hidráulico.

    2. Sujete el arnés de cables al tubo de la barra antivuelco usando las bridas necesarias (Figura 7).

      Note: No es necesario utilizar el arnés de cables puente adicional con la Groundsmaster e3200.

  • Máquinas Groundsmaster e3200 con número de serie 417407940 o inferior solamente: Consulte Instalación del arnés de cables puente para completar la instalación del arnés de cables.

Instalación del arnés de cables puente

Máquinas Groundsmaster e3200 con número de serie 417407940 o inferior solamente

Piezas necesarias en este paso:

Arnés de cables puente1

Realice este procedimiento únicamente en máquinas Groundsmaster e3200 con número de serie 417407940 o inferior.

  1. Levante el capó y conecte el conector del arnés de cables del toldo marcado al conector del arnés de cables puente marcado (Figura 9).

  2. Conecte el conector del arnés de cables puente marcado al conector del arnés de cables de la máquina marcado (Figura 9).

  3. Enrute el conector del arnés de cables puente marcado por el arnés de cables de la máquina hasta el lado izquierdo de la máquina, y conéctelo al conector marcado (Figura 9).

  4. Sujete el arnés de cables del toldo al tubo de la barra antivuelco usando las bridas necesarias (Figura 7).

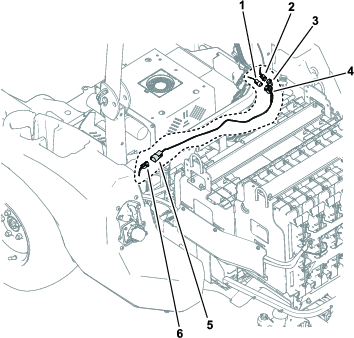

g550354

Figura 9

Para mayor claridad, algunas piezas de la máquina no aparecen en la figura.

  1. —arnés de cables del toldo
  2. —arnés de cables de la máquina
  3. —arnés de cables puente
  4. —arnés de cables puente
  5. —arnés de cables puente
  6. —arnés de cables de la máquina

Instalación del toldo

  1. Alinee los orificios de los anillos de goma del toldo con las 4 tuercas rápidas de los perfiles laterales del bastidor.

  2. Instale el toldo en los perfiles del bastidor (Figura 10) con los 4 pernos con arandela prensada (5/16" x 1¼") y 4 arandelas (5/16") que retiró en Retirada del toldo.

  3. Apriete los pernos con arandela prensada a 10,17-13,55 N·m.

g245179

Figura 10

  1. Toldo
  2. Perno con arandela prensada (5/16" x 1¼")
  3. Arandela (5/16")
  4. Tuerca rápida (perfil del bastidor lateral)

Finalización de la instalación

Ponga el interruptor de desconexión de baterías en la posición de CONECTADO.
