Bedieningspaneel

Groundsmaster® e3200 of e3300 serie tractie-eenheid met universeel zonnescherm

Model No. 32314-Serial No. and Up

Installatie

De machine voorbereiden op de montage

  1. Parkeer de machine op een horizontaal oppervlak.

  2. Zorg ervoor dat de parkeerrem is aangetrokken; raadpleeg de gebruikershandleiding.

  3. Laat de snij-inrichting zakken (indien aanwezig).

  4. Schakel de machine uit en verwijder het contactsleuteltje.

  5. Draai de afkoppelschakelaar van de accu op UIT.

Het zonnescherm verwijderen

g244329

Figuur 1

  1. Zonnescherm

  1. Verwijder de 4 flenskopbouten (5/16" x 1¼") en 4 ringen (5/16") waarmee het zonnescherm bevestigd is aan de kanalen van het zijframe (Figuur 1 en Figuur 2).

    Note: Laat de rubbers op het zonnescherm zitten.

    g244328

    Figuur 2

    1. Pakkingring
    2. Flenskopbout (5/16" x 1¼")
    3. Ring (5/16")
    4. Clipmoer (kanaal van het zijframe)

  2. Verwijder het zonnescherm van de machine (Figuur 1).

Het bedieningspaneel voorbereiden

Benodigde onderdelen voor deze stap:

Sticker1
Bedieningspaneel1
Plug4

De sticker aanbrengen op het bedieningspaneel

  1. Verwijder voorzichtig de achterkantbedekking van de sticker (Figuur 3).

    g245155

    Figuur 3

    1. Rechthoekige opening (sticker)
    2. Opening (sticker)
    3. Rechthoekige opening (bedieningspaneel)
    4. Opening (bedieningspaneel)

  2. Lijn de rechthoekige openingen en de opening in de sticker uit met de rechthoekige openingen en de opening in het bedieningspaneel zoals getoond in Figuur 3.

  3. Breng de sticker aan op het bedieningspaneel.

De pluggen monteren op het bedieningspaneel

  1. Lijn de plug uit met de rechthoekige openingen in het bedieningspaneel (Figuur 4).

    g245156

    Figuur 4

    1. Rechthoekige opening (bedieningspaneel)
    2. Plug

  2. Plaats de plug in de opening tot hij stevig in het paneel vastklikt (Figuur 4).

  3. Herhaal stap 1 en 2 voor de andere 3 pluggen (Figuur 4).

Het bedieningspaneel monteren aan het zonneschermframe

Benodigde onderdelen voor deze stap:

Kabelboom van zonnescherm1
Slotbout4
Moer4
Kabelbinder6

De kabelboom van het zonnescherm uitlijnen met het bedieningspaneel

Lijn de kabelboom van het zonnescherm uit met het bedieningspaneel zoals wordt getoond in Figuur 5.

g466095

Figuur 5

Het bedieningspaneel monteren aan het zonneschermframe

  1. Lijn de vierkante openingen in het bedieningspaneel uit met de vierkante openingen in de 2 kanalen van het zijframe van het zonnescherm zoals getoond in Figuur 6.

    g465133

    Figuur 6

    1. Slotbout
    2. Vierkante opening (kanaal van zijframe)
    3. Vierkante opening (bedieningspaneel)
    4. Moer

  2. Monteer het bedieningspaneel aan de kanalen van het zijframe (Figuur 6) met de 4 slotbouten en 4 moeren.

  3. Draai de moeren vast met een torsie van 419 tot 513 N·cm.

De kabelboom van het zonnescherm leiden

  1. Leid de kabelboom van het zonnescherm langs de buis van de rolbeugel; zie Figuur 7.

    g245157

    Figuur 7

    1. Buis van rolbeugel
    2. Kabelboom van zonnescherm
    3. Kabelbinders

  2. Leid het uiteinde van de kabelboom met de aanduiding P08 door de pakkingring van het platform (Figuur 7).

    g453224

    Figuur 8

    1. Kabelboom
    2. Pakkingring van platform

  • Voor Groundsmaster e3300 machines: Voer de volgende stappen uit om de montage van de kabelboom te voltooien:

    1. Til de motorkap op en sluit de connector van de kabelboom van de set met de aanduiding aan op de connector van de machinekabelboom met de aanduiding .

      Note: De P19-connector bevindt zich boven de dop van de hydraulische tank.

    2. Bevestig de kabelboom aan de buis van de rolbeugel met behulp van de kabelbinders waar nodig (Figuur 7).

      Note: De extra kabelboom van de verbindingsdraad is niet nodig voor de Groundsmaster e3200.

  • Enkel voor Groundsmaster e3200 machines met serienummer 417407940 of lager Raadpleeg De kabelboom van de verbindingsdraad monteren om de montage van de kabelboom te voltooien.

De kabelboom van de verbindingsdraad monteren

Enkel Groundsmaster e3200 machines met serienummer 417407940 of lager

Benodigde onderdelen voor deze stap:

Kabelboom van verbindingsdraad1

Voer deze procedure enkel uit voor Groundsmaster e3200 machines met serienummer 417407940 of lager.

  1. Til de motorkap op en sluit de connector voor de kabelboom van het zonnescherm met de aanduiding aan op de connector voor de kabelboom van de verbindingsdraad met de aanduiding (Figuur 9).

  2. Sluit de connector van de kabelboom van de verbindingsdraad met de aanduiding aan op de connector op de machinekabelboom met de aanduiding (Figuur 9).

  3. Leid de connector voor de kabelboom van de verbindingsdraad met de aanduiding langs de machinekabelboom aan de linkerkant van de machine en sluit hem aan op de connector met de aanduiding (Figuur 9).

  4. Bevestig de kabelboom van het zonnescherm aan de buis van de rolbeugel met behulp van de kabelbinders waar nodig (Figuur 7).

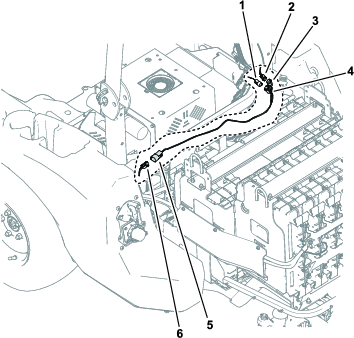

g550354

Figuur 9

Verschillende onderdelen zijn verwijderd van de machine ter verduidelijking.

  1. (voeding werklichtenset) — kabelboom van zonnescherm
  2. (voeding werklichtenset) — machinekabelboom
  3. (naar hoofdkabelboom) — kabelboom van verbindingsdraad
  4. (naar kabelboom van zonnescherm) — kabelboom van verbindingsdraad
  5. (naar expansiepoort) — kabelboom van verbindingsdraad
  6. (expansiepoort) — machinekabelboom

Het zonnescherm monteren

  1. Lijn de gaten in de rubbers in het zonnescherm uit met de 4 kooimoeren in de kanalen van het zijframe.

  2. Monteer het zonnescherm op de kanalen van het frame (Figuur 10); gebruik hierbij de 4 flenskopbouten (5/16" x 1¼") en 4 ringen (5/16") die u verwijderd hebt in Het zonnescherm verwijderen.

  3. Draai de flenskopbouten vast met een torsie van 10,17 tot 13,55 N·m.

g245179

Figuur 10

  1. Zonnescherm
  2. Flenskopbout (5/16" x 1¼")
  3. Ring (5/16")
  4. Clipmoer (kanaal van het zijframe)

De montage voltooien

Draai de afkoppelschakelaar van de accu op AAN.
