Panneau de commande

Groupe de déplacement Groundsmaster® e3200 ou e3300 avec pare-soleil universel

Model No. 32314-Serial No. and Up

Montage

Préparation de la machine

  1. Garez la machine sur une surface plane et horizontale.

  2. Vérifiez que le frein de stationnement est serré ; voir le Manuel de l'utilisateur.

  3. Abaissez l'unité de coupe (selon l’équipement).

  4. Coupez le moteur et enlevez la clé de contact.

  5. Tournez le coupe-batterie en position HORS TENSION.

Dépose du pare-soleil

g244329

Figure 1

  1. Pare-soleil

  1. Retirez les 4 boulons à embase (5/16" x 1¼") et les 4 rondelles (5/16") qui fixent le pare-soleil aux profilés latéraux du cadre (Figure 1 et Figure 2).

    Note: Ne retirez pas les bagues du pare-soleil.

    g244328

    Figure 2

    1. Bague
    2. Boulon à embase (5/16" x 1¼")
    3. Rondelle (5/16")
    4. Écrou clip (profilé latéral de cadre)

  2. Déposez le pare-soleil de la machine (Figure 1).

Préparation du panneau de commande

Pièces nécessaires pour cette opération:

Autocollant1
Panneau de commande1
Obturateur4

Installation de l'autocollant sur le panneau de commande

  1. Retirez avec précaution la pellicule de protection au dos de l'autocollant (Figure 3).

    g245155

    Figure 3

    1. Découpe rectangulaire (autocollant)
    2. Trou (autocollant)
    3. Découpe rectangulaire (panneau de commande)
    4. Trou (panneau de commande)

  2. Alignez les découpes rectangulaires et le trou de l'autocollant sur les découpes rectangulaires et le trou du panneau de commande, comme montré à la Figure 3.

  3. Apposez l'autocollant sur le panneau de commande.

Installation des obturateurs sur le panneau de commande

  1. Placez l'obturateur en face d'une des découpes rectangulaires du panneau de commande (Figure 4).

    g245156

    Figure 4

    1. Découpe rectangulaire (panneau de commande)
    2. Obturateur

  2. Insérez l'obturateur dans la découpe jusqu'à ce qu'il s'enclenche fermement dans le panneau (Figure 4).

  3. Répétez les opérations 1 et 2 pour les 3 autres obturateurs (Figure 4).

Montage du panneau de commande sur le pare-soleil

Pièces nécessaires pour cette opération:

Faisceau de câblage du pare-soleil1
Boulon de carrosserie4
Écrou4
Attache-câble6

Installation du faisceau du pare-soleil sur le panneau de commande

Installez le faisceau du pare-soleil sur le panneau de commande, comme montré à la Figure 5.

g466095

Figure 5

Assemblage du panneau de commande sur le cadre du pare-soleil

  1. Alignez les trous carrés du panneau de commande et les trous carrés des 2 profilés latéraux du cadre du pare-soleil, comme montré à la Figure 6.

    g465133

    Figure 6

    1. Boulon de carrosserie
    2. Trou carré (profilé latéral de cadre)
    3. Trou carré (panneau de commande)
    4. Écrou

  2. Fixez le panneau de commande sur les profilés latéraux du cadre (Figure 6) à l'aide des 4 boulons de carrosserie et des 4 écrous.

  3. Serrez les écrous à un couple de 4,19 à 5,13 N·m.

Acheminement du faisceau du pare-soleil

  1. Acheminez le faisceau du pare-soleil le long du tube de l'arceau de sécurité, comme montré à la Figure 7.

    g245157

    Figure 7

    1. Tube d'arceau de sécurité
    2. Faisceau de câblage du pare-soleil
    3. Attache-câbles

  2. Faites passer l’extrémité du faisceau de câblage étiquetée P08 à travers le passe-câble de la plate-forme (Figure 7).

    g453224

    Figure 8

    1. Faisceau de câblage
    2. Passe-câble de la plate-forme

  • Groundsmaster e3300 : effectuez les opérations suivantes pour terminer l'installation du faisceau de câblage :

    1. Soulevez le capot et branchez le connecteur du faisceau du kit étiqueté au connecteur du faisceau de la machine étiqueté .

      Note: Le connecteur P19 se trouve au-dessus du bouchon du réservoir hydraulique.

    2. Attachez le faisceau de câblage au tube de l'arceau de sécurité avec autant d'attache-câbles que nécessaire (Figure 7).

      Note: Le faisceau de raccordement supplémentaire n'est pas nécessaire pour la Groundsmaster e3200.

  • Groundsmaster e3200 jusqu'au numéro de série 417407940 seulement : voir la Installation du faisceau de raccordement pour terminer l'installation du faisceau.

Installation du faisceau de raccordement

Groundsmaster e3200 jusqu'au numéro de série 417407940 seulement

Pièces nécessaires pour cette opération:

Faisceau de câblage volant1

Effectuez cette procédure pour les Groundsmaster e3200 jusqu'au numéro de série 417407940 seulement.

  1. Soulevez le capot et branchez le connecteur du faisceau du pare-soleil étiqueté sur le connecteur du faisceau de raccordement étiqueté (Figure 9).

  2. Branchez le connecteur du faisceau de raccordement étiqueté sur le connecteur du faisceau de la machine étiqueté (Figure 9).

  3. Acheminez le connecteur du faisceau de raccordement étiqueté le long du faisceau de la machine vers le côté gauche de la machine et branchez-le sur le connecteur étiqueté (Figure 9).

  4. Attachez le faisceau du pare-soleil au tube de l'arceau de sécurité avec autant d'attache-câbles que nécessaire (Figure 7).

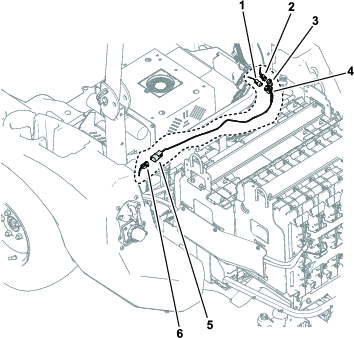

g550354

Figure 9

Plusieurs pièces de la machine ne sont pas représentées pour plus de clarté.

  1. Faisceau du pare-soleil étiqueté
  2. Faisceau de la machine étiqueté
  3. Faisceau de raccordement étiqueté
  4. Faisceau de raccordement étiqueté
  5. Faisceau de raccordement étiqueté
  6. Faisceau de la machine étiqueté

Montage du pare-soleil

  1. Placez les trous des bagues du pare-soleil en face des 4 écrous clips des profilés latéraux du cadre.

  2. Fixez le pare-soleil aux profilés (Figure 10) à l'aide des 4 boulons à embase (5/16" x 1¼") et des 4 rondelles (5/16") que vous avez retirés à la section Dépose du pare-soleil.

  3. Serrez les boulons à embase à un couple de 10,17 à 13,55 N·m.

g245179

Figure 10

  1. Pare-soleil
  2. Boulon à embase (5/16" x 1¼")
  3. Rondelle (5/16")
  4. Écrou clip (profilé latéral de cadre)

Dernières opérations d'installation

Tournez le coupe-batterie en position SOUS TENSION.
