スイッチパネル

1. デカルの裏紙を注意深くはがす（図 3）。



   図 3

   1. 四角い開口（デカル）
   2. 穴（デカル）
   3. 四角い開口（スイッチパネル）
   4. 穴（スイッチパネル）

2. 図 3のように、デカルの四角い開口と穴をスイッチパネルの四角い開口と穴に合わせる。

3. スイッチパネルにデカルを貼り付ける。

1. スイッチパネルの四角い開口部にプラグを合わせる（図 4）。



   図 4

   1. 四角い開口（スイッチパネル）
   2. プラグ

2. パチンという音がしてプラグが穴に確実に嵌るまでプラグを穴に押し込む（図 4）。

3. 他の 3 つのプラグについても、ステップ1と2を行う（図 4）。

図 5に示すように、サンシェードワイヤーハーネスをスイッチパネルに合わせる。

図 5

1. 図 6に示すように、スイッチパネルの四角い穴を、サンシェードのサイドフレームのチャネル部材の四角い穴に合わせる。



   図 6

   1. キャリッジボルト
   2. 四角い穴（サイドフレームのチャネル部材）
   3. 四角い穴（スイッチパネル）
   4. ナット

2. スイッチパネルをサイドフレームのチャネル部材に組み付ける（図 6）；キャリッジボルト 4 本とナット 4 個を使用する。

3. ナットを、 419-513 N·cm （0.43-0.54 kg.m = 37-47 in-lb）にトルク締めする。

1. 図 7に示すように、サンシェードワイヤーハーネスをロールバーチューブに沿って配線する。



   図 7

   1. ROPS 部材
   2. サンシェードワイヤーハーネス
   3. ケーブルタイ

2. P08 というラベルの付いたハーネス端部を、運転台のハトメに通す（図 7）。



   図 8

   1. ワイヤハーネス
   2. 運転台のグロメット

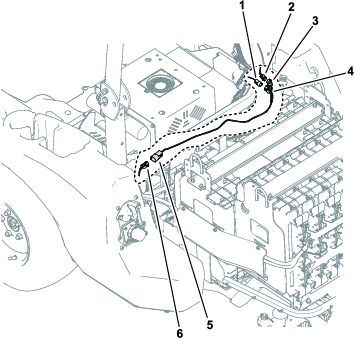

• Groundsmaster e3300マシンの場合：ワイヤーハーネスの取り付けを完了するには、次の手順を実行します：

  1. フードを上げ、というラベルの付いたキット ワイヤ ハーネス コネクタを、.というラベルの付いたマシンワイヤハーネス コネクタに取り付ける。

     Note: P19 コネクタは油圧タンクのキャップの上方にあります。

  2. 必要に応じ、ケーブルタイでワイヤハーネスを ROPS に固定する（図 7）。

     Note: Groundsmaster e3200には追加のジャンパーワイヤハーネスは必要ありません。

• シリアル番号が417407940以下のGroundsmaster e3200マシンのみ：ワイヤーハーネスの取り付けを完了するには、 ジャンパーワイヤーハーネスの取り付けを参照してください。
