Bedienfeld

Groundsmaster® Serie e3200 oder e3300 Zugmaschine mit Universalsonnendach

Model No. 32314-Serial No. and Up

Installation

Vorbereiten der Maschine

  1. Stellen Sie die Maschine auf einer ebenen Fläche ab.

  2. Vergewissern Sie sich, dass die Feststellbremse angezogen ist; siehe Bedienungsanleitung.

  3. Senken Sie die Schneideinheit (falls vorhanden).

  4. Stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab.

  5. Stellen Sie den Trennschalter des Akkus in die AUS-Stellung.

Entfernen des Sonnendachs

g244329

Bild 1

  1. Sonnendach

  1. Entfernen Sie die vier Bundkopfschrauben (5/16" x 1¼") und die vier Scheiben (5/16"), mit denen das Sonnendach an den Seitenrahmenkanälen befestigt ist (Bild 1 und Bild 2).

    Note: Nehmen Sie die Scheiben nicht vom Sonnendach ab.

    g244328

    Bild 2

    1. Scheibe
    2. Bundkopfschraube (5/16" x 1¼")
    3. Scheibe (5/16")
    4. Clipmutter (Seitenrahmenkanal)

  2. Nehmen Sie das Sonnendach von der Maschine ab (Bild 1).

Vorbereiten des Bedienfelds

Für diesen Arbeitsschritt erforderliche Teile:

Aufkleber1
Bedienfeld1
Blende4

Anbringen des Aufklebers am Bedienfeld

  1. Entfernen Sie das Trägermaterial vorsichtig vom Aufkleber (Bild 3).

    g245155

    Bild 3

    1. Rechteckige Öffnung (Aufkleber)
    2. Loch (Aufkleber)
    3. Rechteckige Öffnung (Bedienfeld)
    4. Loch (Bedienfeld)

  2. Fluchten Sie die rechteckigen Öffnungen und das Loch im Aufkleber mit den rechteckigen Öffnungen und dem Loch im Bedienfeld aus, wie in Bild 3 abgebildet.

  3. Bringen Sie den Aufkleber am Bedienfeld an.

Anbringen der Blenden am Bedienfeld

  1. Fluchten Sie die Blende mit den rechteckigen Öffnungen im Bedienfeld aus (Bild 4).

    g245156

    Bild 4

    1. Rechteckige Öffnung (Bedienfeld)
    2. Blende

  2. Setzen Sie die Blende in die Öffnung ein, bis die Blende im Bedienfeld einrastet (Bild 4).

  3. Wiederholen Sie die Schritte 1 und 2 für die drei anderen Blenden (Bild 4).

Befestigen des Bedienfelds am Rahmen des Sonnendachs

Für diesen Arbeitsschritt erforderliche Teile:

Sonnendachkabelbaum1
Schlossschraube4
Mutter4
Kabelbinder6

Ausrichten des Sonnendachkabelbaums am Bedienfeld

Befestigen Sie den Sonnendachkabelbaum am Bedienfeld, wie in Bild 5 abgebildet.

g466095

Bild 5

Befestigen des Bedienfelds am Rahmen des Sonnendachs

  1. Fluchten Sie die rechteckigen Löcher im Bedienfeld mit den rechteckigen Löchern in den zwei Seitenrahmenkanälen des Sonnendachs aus, wie in Bild 6 abgebildet.

    g465133

    Bild 6

    1. Schlossschraube
    2. Rechteckiges Loch (Seitenrahmenkanal)
    3. Rechteckiges Loch (Bedienfeld)
    4. Mutter

  2. Befestigen Sie das Bedienfeld mit den vier Schlossschrauben und vier Muttern an den seitlichen Rahmenkanälen (Bild 6).

  3. Ziehen Sie die Muttern auf ein Drehmoment von 419 bis 513 N∙cm an.

Verlegen des Sonnendachkabelbaums

  1. Verlegen Sie den Sonnendachkabelbaum entlang des Überrollbügel-Rohrs wie in Bild 7 abgebildet.

    g245157

    Bild 7

    1. Überrollbügel-Rohr
    2. Sonnendachkabelbaum
    3. Kabelbinder

  2. Führen Sie das mit P08 gekennzeichnete Ende des Kabelbaums durch die Tülle in der Plattform (Bild 7).

    g453224

    Bild 8

    1. Kabelbaum
    2. Tülle in der Plattform

  • Für Groundsmaster e3300 Maschinen: Führen Sie die folgenden Schritte durch, um die Montage des Kabelbaums abzuschließen:

    1. Öffnen Sie die Motorhaube und montieren Sie den Steckverbinder des Kitkabelbaums mit der Bezeichnung am Kabelbaumstecker der Maschine mit der Bezeichnung .

      Note: Der Steckverbinder P19 befindet sich über dem Deckel des Hydrauliktanks.

    2. Befestigen Sie den Kabelbaum ggf. mit Kabelbindern am Überrollbügel-Rohr (Bild 7).

      Note: Die zusätzliche Kabelbaumbrücke wird für den Groundsmaster e3200 nicht benötigt.

  • Nur für Groundsmaster e3200 Maschinen bis zur Seriennummer 417407940: Siehe Montage der Kabelbaumbrücke, um die Installation des Kabelbaums abzuschließen.

Montage der Kabelbaumbrücke

Nur Groundsmaster e3200 Maschinen bis zur Seriennummer 417407940

Für diesen Arbeitsschritt erforderliche Teile:

Kabelbaumbrücke1

Führen Sie dieses Verfahren nur für Groundsmaster e3200 Maschinen bis zu einer Seriennummer von 417407940 durch.

  1. Öffnen Sie die Motorhaube und montieren Sie den Steckverbinder für den Sonnendachkabelbaum mit der Bezeichnung am Stecker für die Kabelbaumbrücke mit der Bezeichnung (Bild 9).

  2. Montieren Sie den Steckverbinder für die Kabelbaumbrücke mit der Bezeichnung am Steckverbinder des Maschinenkabelbaums mit der Bezeichnung (Bild 9).

  3. Führen Sie den Steckverbinder für die Kabelbaumbrücke mit der Bezeichnung entlang des Maschinenkabelbaums auf der linken Seite der Maschine und montieren Sie ihn am Steckverbinder mit der Bezeichnung (Bild 9).

  4. Befestigen Sie den Sonnendachkabelbaum ggf. mit Kabelbindern am Überrollbügel-Rohr (Bild 7).

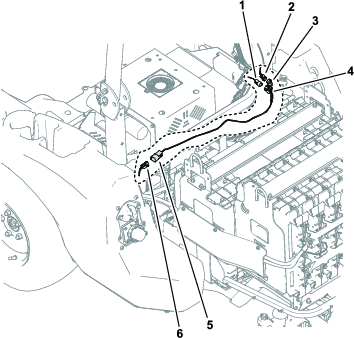

g550354

Bild 9

Aus Übersichtsgründen wurden mehrere Teile von der Maschine entfernt.

  1. – Sonnendachkabelbaum
  2. – Maschinenkabelbaum
  3. –Kabelbaumbrücke
  4. –Kabelbaumbrücke
  5. –Kabelbaumbrücke
  6. –Maschinenkabelbaum

Montieren des Sonnendachs

  1. Fluchten Sie die Löcher in den Scheiben des Sonnendachs mit den vier Clipmuttern an den Seitenrahmenkanälen aus.

  2. Montieren Sie das Sonnendach mit den vier Bundkopfschrauben (5/16" x 1¼") und den vier Scheiben (5/16"), die Sie in Entfernen des Sonnendachs entfernt haben, an den Rahmenkanälen (Bild 10).

  3. Ziehen Sie die Bundkopfschrauben mit 10,17-13,55 N∙m an.

g245179

Bild 10

  1. Sonnendach
  2. Bundkopfschraube (5/16" x 1¼")
  3. Scheibe (5/16")
  4. Clipmutter (Seitenrahmenkanal)

Abschließen des Einbaus

Stellen Sie den Trennschalter des Akkus in die EIN-Stellung.
