Pannello interruttori

1. Rimuovete con cautela il rinforzo dall’adesivo (Figura 3).



   Figura 3

   1. Apertura rettangolare (adesivo)
   2. Foro (adesivo)
   3. Apertura rettangolare (pannello interruttori)
   4. Foro (pannello interruttori)

2. Allineate le aperture rettangolari e il foro nell’adesivo con le aperture rettangolari e il foro nel pannello interruttori come illustrato nella Figura 3.

3. Applicate l’adesivo sul pannello interruttori.

1. Allineate il tappo alle aperture rettangolari che si trovano sul pannello interruttori (Figura 4).



   Figura 4

   1. Apertura rettangolare (pannello interruttori)
   2. Tappo

2. Montate il tappo nell’apertura sinché non si inserisce saldamente nel pannello (Figura 4).

3. Ripetete i passaggi 1 e 2 per gli altri 3 tappi (Figura 4).

Allineate il cablaggio preassemblato del parasole con il pannello interruttori, come illustrato nella Figura 5.

Figura 5

1. Allineate i fori quadrati del pannello interruttori con i fori quadrati nelle 2 canaline del telaio laterale del parasole come mostrato nella (Figura 6).



   Figura 6

   1. Bullone a testa tonda
   2. Foro quadrato (canalina telaio laterale)
   3. Foro quadrato (pannello interruttori)
   4. Dado

2. Montate il pannello interruttori sulle canaline del telaio laterale (Figura 6) con i 4 bulloni a testa tonda e i 4 dadi.

3. Serrate i dadi con una coppia da 419 a 513 N·cm.

1. Disponete il cablaggio preassemblato del parasole lungo il tubo del roll-bar, come illustrato nella Figura 7.



   Figura 7

   1. Tubo del roll-bar
   2. Cablaggio preassemblato del parasole
   3. Fascette per cavi

2. Disponete l'estremità del cablaggio preassemblato identificata come P08 attraverso l'occhiello della piattaforma (Figura 7).



   Figura 8

   1. Cablaggio preassemblato
   2. Occhiello della piattaforma

• Per le macchine Groundsmaster e3300: effettuate i seguenti passaggi per completare l'installazione del cablaggio preassemblato:

  1. Sollevate il cofano e collegate il connettore del cablaggio preassemblato del kit identificato come (Alimentazione kit luci da lavoro) al connettore del cablaggio preassemblato della macchina identificato come (Alimentazione kit luci da lavoro).

     Note: Il connettore P19 si trova sopra al tappo del serbatoio idraulico.

  2. Fissate il cablaggio preassemblato al tubo del roll-bar con fascette per cavi se necessario (Figura 7).

     Note: Il cablaggio preassemblato del ponticello aggiuntivo non è necessario per le macchine Groundsmaster e3200.

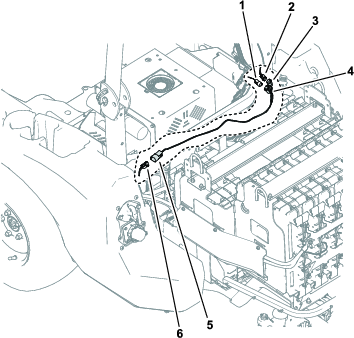

• Solo per macchine Groundsmaster e3200 con un numero di serie pari a 417407940 o precedente: fate riferimento a Installazione del cablaggio preassemblato del ponticello per completare l'installazione del cablaggio.
