Set voor achteruitrijalarm

Groundsmaster® e3200 of e3300 serie tractie-eenheid

Model No. 31817-Serial No. and Up

Installatie

Important: Deze set kan enkel worden gemonteerd op Groundsmaster e3200 machines met serienummer 417500000 en hoger.

De machine voorbereiden op de montage

  1. Parkeer de machine op een horizontaal oppervlak.

  2. Zorg dat de parkeerrem in werking is gesteld.

  3. Schakel de machine uit en verwijder het contactsleuteltje.

  4. Draai de afkoppelschakelaar van de accu op UIT.

Het achteruitrijalarm monteren

Benodigde onderdelen voor deze stap:

Achteruitrijalarm1
Montagebeugel1
Zeskantbout (¼" x ¾")2
Flensmoer (¼")2
Kabelboom1

  1. Gebruik de bouten en moeren om het alarm aan de montagebeugel te bevestigen (Figuur 1).

    g567997

    Figuur 1

    1. Bout
    2. Montagebeugel
    3. Alarm
    4. Moer

  2. Gebruik de aanwezige moeren op het alarm om de ringconnectoren van de kabelboom aan het alarm te bevestigen (Figuur 2).

    g567998

    Figuur 2

    1. Moer
    2. Ringaansluiting

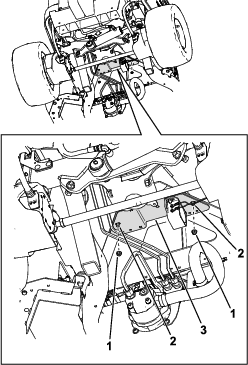

  3. Gebruik de bestaande bouten en moeren van de steunbeugel van de motorkap om de steunbeugel aan het frame van de tractie-eenheid te bevestigen (Figuur 3).

    g568189

    Figuur 3

    1. Moer
    2. Bout
    3. Montagebeugel

  4. Gebruik een kabelbinder en een druknagel om de kabelboom aan het frame van de machine te bevestigen (Figuur 4).

    g568192

    Figuur 4

    1. Kabelbinder
    2. Druknagel
    3. Kabelboom

  5. Til de motorkap op en leid het uiteinde van de kabelboom (Figuur 5) naar de connectoren boven de kap van de hydraulische tank en sluit deze aan op de connector van de kabelboom van de machine met de aanduiding DRIVING LIGHT KIT POWER

    g455355

    Figuur 5

    1. Uiteinde van de kabelboom

Het achteruitrijalarm controleren

Voer de volgende stappen uit om te controleren of het achteruitrijalarm werkt.

  1. Draai de afkoppelschakelaar van de accu op AAN.

  2. Ga op de bestuurdersstoel zitten, maak de veiligheidsgordel vast, schakel de machine in en druk op de onderkant van het tractiepedaal om de tractie-eenheid achteruit te laten rijden.

  3. Let op het geluid van het alarm.
