Peruutushälytinsarja

1. Pysäköi kone tasaiselle alustalle.

2. Varmista, että seisontajarru on kytkettynä.

3. Sammuta kone ja irrota virta-avain.

4. Käännä akun eristyskytkin POIS-asentoon.

Vaiheeseen tarvittavat osat:

1. Kiinnitä hälytin pulteilla ja muttereilla asennuskannattimeen (Kuva 1).



   Kuva 1

   1. Pultti
   2. Asennuskannatin
   3. Hälytin
   4. Mutteri

2. Kiinnitä johdinsarjan rengasliittimet hälyttimeen hälyttimen nykyisillä muttereilla (Kuva 2).



   Kuva 2

   1. Mutteri
   2. Rengasliitin

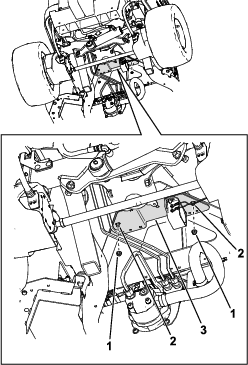

3. Kiinnitä asennuskannatin ajoyksikön runkoon konepellin tukikannattimessa olevilla pulteilla ja muttereilla (Kuva 3).



   Kuva 3

   1. Mutteri
   2. Pultti
   3. Asennuskannatin

4. Kiinnitä johdinsarja koneen runkoon nippusiteellä ja painettavalla kiinnittimellä (Kuva 4).



   Kuva 4

   1. Nippuside
   2. Painettava kiinnitin
   3. Johdinsarja

5. Nosta konepelti ja vedä johdinsarjan pää (Kuva 5) kohti hydraulinestesäiliön korkin yläpuolella olevia liittimiä ja kytke se koneen johdinsarjan liittimeen, jossa on merkintä DRIVING LIGHT KIT POWER.



   Kuva 5

   1. Johdinsarjan pää

Varmista peruutushälyttimen toiminta suorittamalla seuraavat vaiheet.

1. Käännä akun eristyskytkin PääLLä-asentoon.

2. Istu käyttäjän istuimelle, kiinnitä turvavyö, käynnistä kone ja liikuta ajoyksikköä taaksepäin painamalla ajopolkimen alaosaa.

3. Kuuntele, kuuluuko äänimerkki.
