Desbrozadora de hilo 60 V MAX de 28 cm (11") o 33 cm (13") con Flex-Force Power System®

El símbolo de alerta de seguridad (Figura 2) que aparece en este manual y en la máquina identifica mensajes de seguridad importantes que usted debe observar para evitar accidentes.

Figura 2

Símbolo de alerta de seguridad

El símbolo de alerta de seguridad aparece encima de información que le alerta ante acciones o situaciones inseguras, y va seguido de la palabra PELIGRO, ADVERTENCIA, o CUIDADO.

PELIGRO: Indica una situación peligrosa inminente, que si no se evita, causará la muerte o lesiones graves.

ADVERTENCIA indica una situación potencialmente peligrosa que si no se evita, podría causar la muerte o lesiones graves.

CUIDADO: Indica una situación potencialmente peligrosa que si no se evita, podría causar lesiones menores o moderadas.

Este manual utiliza dos palabras más para resaltar información. Importante llama la atención sobre información mecánica especial, y Nota resalta información general que merece una atención especial.

Guarde todas las advertencias e instrucciones para su referencia futura.

El término “máquina” en todas las advertencias hace referencia a las máquinas que se conectan a la red eléctrica y a las que funcionan a batería.

I. Seguridad de la zona de trabajo

1. Mantenga la zona de trabajo limpia y bien iluminada.Las zonas desordenadas u oscuras son una invitación al accidente.

2. No opere las máquinas en atmósferas explosivas, por ejemplo en presencia de líquidos, gases o polvos combustibles.Las máquinas pueden generar chispas con potencial para encender el polvo o los vapores.

3. Mantenga a los niños y transeúntes alejados mientras opera una máquina.Las distracciones pueden hacer que pierda el control.

II. Seguridad eléctrica

1. Las clavijas de la máquina deben coincidir con el enchufe. Nunca modifique las clavijas en modo alguno. No utilice adaptadores con máquinas conectadas a tierra.El uso de clavijas sin modificar y enchufes apropiados reducirá el riesgo de descarga eléctrica.

2. Evite tocar superficies conectadas a tierra, tales como tuberías, radiadores, cocinas y refrigeradores.Hay un mayor riesgo de descarga eléctrica si su cuerpo hace tierra.

3. No exponga las máquinas a la lluvia o la humedad.El ingreso de agua a la máquina puede aumentar el riesgo de descarga eléctrica.

4. No maltrate el cable. Nunca utilice el cable para transportar, desenchufar o tirar de la máquina. Mantenga el cable alejado del calor, del aceite, de bordes cortantes y de piezas móviles.Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.

5. Al operar una máquina a la intemperie, utilice un alargador apto para uso en exteriores.El uso de un cable apropiado para el uso en exteriores reduce el riesgo de descarga eléctrica.

6. Si operar la máquina en un lugar húmedo es inevitable, utilice una fuente de suministro protegida por un dispositivo de corriente residual (RCD).El uso de un RCD reduce el riesgo de descarga eléctrica.

III. Seguridad personal

1. Manténgase alerta, preste atención a lo que esté haciendo y aplique el sentido común al operar una máquina. No utilice una máquina si está cansado/a o bajo la influencia de drogas, alcohol o medicamentos.Un momento de desatención al operar una máquina puede causar lesiones graves.

2. Utilice equipos de protección personal. Lleve siempre protección ocular.El uso de equipos de protección personal como mascarillas, calzado de seguridad antideslizante, casco y protección auditiva en condiciones apropiadas reduce el riesgo de lesiones personales.

3. Evite el encendido accidental. Asegúrese de que el interruptor está en la posición de APAGADO antes de conectar la herramienta a la toma de corriente y/o a la batería, y antes de levantar o transportar la herramienta.Transportar máquinas con un dedo en el interruptor o enchufar máquinas con el interruptor encendido aumenta el riesgo de accidentes.

4. Retire cualquier llave de ajuste antes de encender la máquina.Una llave acoplada a una parte rotativa de la máquina puede causar lesiones.

5. No intente alcanzar zonas demasiado alejadas. Pise firme y mantenga el equilibrio en todo momento.Esto posibilita un mejor control de la máquina en situaciones inesperadas.

6. Utilice la ropa adecuada. No lleve ropas o joyas sueltas. Mantenga el pelo y la ropa alejados de las piezas móviles.La ropa suelta, las joyas y el pelo largo pueden quedar atrapados en piezas móviles.

7. Si existen dispositivos para la conexión de sistemas de recogida y extracción de polvo, asegúrese de conectarlos y usarlos correctamente.El uso de dispositivos de recolección de polvo puede reducir los riesgos asociados con el polvo.

8. No deje que la familiaridad adquirida con el uso frecuente de las herramientas le haga confiarse demasiado y pasar por alto los principios de seguridad de las herramientas.Una acción descuidada puede causar lesiones graves en una fracción de un segundo.

IV. Uso y cuidado de la máquina

1. No fuerce la máquina. Utilice la máquina correcta para cada aplicación.La máquina correcta hará mejor y de manera más segura el trabajo para el que fue diseñada.

2. No utilice la máquina si el interruptor de encendido/apagado no funcionara correctamente.Cualquier máquina que no pueda controlarse con su interruptor es peligrosa y debe ser reparada.

3. Desconecte el enchufe de la fuente de alimentación y/o retire las baterías (si fueran desmontables) de la máquina antes de hacer ajustes, cambiar accesorios o almacenarla.Estas medidas de seguridad preventivas reducen el riesgo de encendido accidental.

4. Guarde las máquinas apagadas fuera del alcance de niños, y no permita su operación por personas no familiarizadas con la máquina o con sus instrucciones de uso. Las máquinas son peligrosas en manos de usuarios no entrenados.

5. Realice el mantenimiento de máquinas y accesorios. Verifique que las partes móviles no estén desalineadas o atoradas, que no haya roturas, y cualquier otra condición que pueda afectar la operación de la máquina. En caso de daños, haga reparar la máquina antes de usarla.Muchos accidentes son provocados por un mantenimiento inadecuado.

6. Mantenga las herramientas de corte afiladas y limpias.Una herramienta de corte bien mantenida con filos bien afilados es más fácil de controlar y hay menos probabilidades de que se agarrote.

7. Utilice la máquina, sus accesorios, brocas, etc. de conformidad con estas instrucciones, teniendo en cuenta las condiciones de trabajo y las tareas a realizar.El uso de la máquina para operaciones diferentes de las previstas podría derivar en una situación riesgosa.

8. Mantenga las asas, empuñaduras y otras superficies de agarre secas, limpias y libres de aceite y grasa.Una asa o superficie de agarre resbaladiza no permite manejar y controlar la herramienta con seguridad en situaciones imprevistas.

V. Uso y cuidado de las herramientas a batería

1. Recargar únicamente con el cargador especificado por el fabricante.Un cargador diseñado para un tipo de batería puede crear un riesgo de incendio si se utiliza con otra batería.

2. Utilice las máquinas únicamente con las baterías designadas específicamente.El uso de otra batería puede crear un riesgo de incendio y lesiones.

3. Cuando la batería no está en uso, manténgala alejada de otros objetos metálicos, como por ejemplo clips, monedas, llaves, puntillas u otros objetos metálicos pequeños, que podrían hacer una conexión entre un terminal y otro.Un cortocircuito entre los terminales de la batería puede causar quemaduras o un incendio.

4. En condiciones de uso incorrecto, puede haber una fuga de líquido de la batería; evite el contacto con dicho líquido. En caso de un contacto accidental, lavar con abundante agua. Si el líquido entra en contacto con los ojos, busque también ayuda médica.El líquido expulsado de la batería puede causar irritación o quemaduras.

5. No utilice una batería o una herramienta dañada o modificada.Las baterías dañadas o modificadas podrían mostrar un comportamiento impredecible con resultado de incendio, explosión o riesgo de lesiones.

6. No exponga una batería o un cargador al fuego o a temperaturas excesivas.La exposición al fuego o a temperaturas superiores a los 130 °C (265 °F) puede causar una explosión.

7. Siga todas las instrucciones de carga y no cargue la batería o la herramienta si la temperatura está fuera del intervalo especificado en las instrucciones.El cargar de forma incorrecta o a temperaturas fuera del intervalo especificado puede dañar la batería y aumentar el riesgo de incendio.

VI. Mantenimiento

1. Realice el mantenimiento de su máquina con un técnico calificado y utilizando piezas de repuesto originales.Esto garantizará que la máquina continúe funcionando de manera segura.

2. No realice ningún tipo de mantenimiento en una batería dañada.El mantenimiento de las baterías sólo debe ser realizado por el fabricante o por un servicio técnico autorizado.

VII. Seguridad para desbrozadoras de hilo

1. No utilice la máquina bajo condiciones climáticas adversas, en especial si hay riesgo de tormenta eléctrica.Esto reduce el riesgo de ser alcanzado por un rayo.

2. Inspeccione cuidadosamente la zona en la que va a utilizar la máquina en busca de fauna salvaje.La máquina puede causar lesiones a la fauna salvaje durante el uso.

3. Inspeccione detenidamente la zona en la que va a utilizar la máquina, y retire cualquier piedra, palo, alambre, hueso u otro objeto extraño.Los objetos arrojados pueden causar lesiones personales.

4. Antes de usar la máquina, realice siempre una inspección visual para asegurarse de que la desbrozadora no está dañada.Las piezas dañadas aumentan el riesgo de lesiones.

5. Mantenga colocados los protectores. Los protectores deben estar en buenas condiciones de funcionamiento y estar correctamente montados.Si un protector está suelto, dañado o si no funciona correctamente, pueden producirse lesiones personales.

6. Mantenga las entradas de aire de refrigeración libres de residuos.Las obstrucciones en las entradas de aire y los residuos pueden causar un sobrecalentamiento o un riesgo de incendio.

7. Utilice protección ocular y auditiva.Los equipos de protección adecuados reducen las lesiones personales.

8. Al operar la máquina, utilice en todo momento calzado de protección antideslizante. No opere la máquina descalzo o con calzado abierto.Esto reduce la posibilidad de sufrir lesiones en los pies por contacto con el dispositivo de corte en movimiento.

9. Lleve siempre alguna prenda como un pantalón largo que le cubra las piernas mientras utiliza la máquina.El contacto con el dispositivo o hilo de corte en movimiento puede causar lesiones.

10. No deje que se acerquen otras personas mientras la máquina está en uso.Los residuos arrojados pueden causar lesiones personales graves.

11. No utilice la máquina a una altura por encima de la cintura.Esto ayuda a evitar un contacto involuntario con el dispositivo de corte y permite un mayor control de la máquina en situaciones imprevistas.

12. Extreme las precauciones al utilizar la máquina en hierba mojada. Camine; no corra nunca. Así se reduce el riesgo de tropezar y caer, lo que puede producir lesiones personales.

13. No utilice la máquina en pendientes excesivamente empinadas.Esto reduce el riesgo de pérdida de control, resbalamiento y caída, lo cual puede causar lesiones personales.

14. Al trabajar en pendientes, asegúrese siempre de pisar firme, trabaje siempre de lado a lado, nunca de arriba a abajo, y extreme la precaución al cambiar de dirección.Esto reduce el riesgo de pérdida de control, resbalamiento y caída, lo cual puede causar lesiones personales.

15. Mantenga todos los cables eléctricos alejados de la zona de corte.Los cables eléctricos pueden quedar ocultos entre los setos o arbustos y ser cortados o dañados accidentalmente por el dispositivo o hilo de corte.

16. Mantenga todas las partes del cuerpo alejadas del dispositivo de corte o el hilo de corte mientras están en movimiento. No elimine material de la máquina hasta que haya sido desconectada de la fuente de alimentación.El dispositivo o hilo de corte pueden causar lesiones personales graves cuando están en movimiento.

17. Transporte la máquina con la máquina apagada y alejada del cuerpo.Un manejo correcto de la máquina reducirá la posibilidad de contacto accidental con el dispositivo de corte o el hilo de corte mientras están en movimiento.

18. Utilice solamente los cabezales de corte, dispositivos de corte e hilos de corte de repuesto especificados por el fabricante. No sustituya los dispositivos o hilos de corte por alambres o cuchillas metálicas.Las piezas de repuesto incorrectas pueden causar pérdidas de control, rotura y lesiones.

19. Antes de eliminar material atascado o realizar tareas de mantenimiento en la máquina, asegúrese de que el interruptor está apagado y la batería ha sido retirada.El arranque inesperado de la máquina durante estas operaciones puede resultar en lesiones graves.

GUARDE ESTAS

INSTRUCCIONES

Piezas necesarias en este paso:

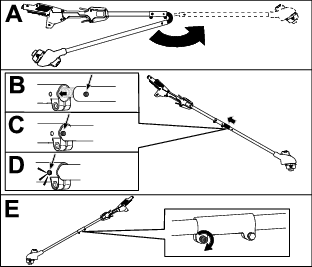

1. Despliegue la empuñadura (Figura 3, A).

2. Alinee el botón de bloqueo del mango inferior con el orificio ranurado del mango superior y junte los dos mangos (Figura 3, B y C).

   Note: El botón de bloqueo encaja en el orificio ranurado al juntarse los mangos (Figura 3, D).

3. Usando la llave Allen suministrada, apriete el tornillo del conector del mango hasta que quede firme (Figura 3, E).

Figura 3

Piezas necesarias en este paso:

1. Usando un destornillador Phillips, retire los 2 tornillos y separe la empuñadura auxiliar de la abrazadera (Figura 4, A).

2. Alinee la empuñadura auxiliar con la abrazadera en el mango de la desbrozadora (Figura 4, B).

3. Sujete la empuñadura auxiliar a la abrazadera con los 2 tornillos que retiró anteriormente (Figura 4, C).

Figura 4

Piezas necesarias en este paso:

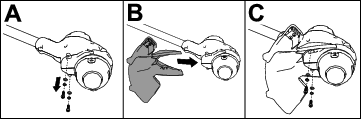

1. Retire los 2 tornillos Allen, las 2 arandelas y los 2 espaciadores de la base de la desbrozadora (Figura 5, A).

2. Alinee el protector con la base de la desbrozadora (Figura 5, B).

3. Sujete el protector a la base de la desbrozadora con los 2 tornillos allen, las 2 arandelas y los 2 espaciadores que retiró anteriormente (Figura 4, C).

Figura 5

Piezas necesarias en este paso:

Separe un poco los extremos del protector de bordes de alambre, e inserte los extremos en los orificios de la carcasa de la desbrozadora, como se muestra en la Figura 6.

Figura 6

Está disponible una selección de aperos y accesorios homologados por Toro que se pueden utilizar con la máquina a fin de potenciar y aumentar sus prestaciones. Póngase en contacto con su Servicio Técnico Autorizado o con su distribuidor autorizado Toro, o visite www.Toro.com para obtener una lista de todos los aperos y accesorios homologados.

Para asegurar un rendimiento óptimo y mantener la certificación de seguridad de la máquina, utilice solamente piezas y accesorios genuinos Toro. Las piezas de repuesto y los accesorios de otros fabricantes podrían ser peligrosos.

1. Compruebe que los orificios de ventilación de la desbrozadora están libres de polvo y residuos.



   Figura 9

   1. Zonas de ventilación de la desbrozadora

2. Alinee el hueco de la batería con la lengüeta del alojamiento del mango (Figura 10).

3. Introduzca la batería en la empuñadura hasta la batería encaje en el cierre (Figura 10).



   Figura 10

   1. Cierre de la batería

4. Para arrancar la desbrozadora, apriete el gatillo de bloqueo, y luego apriete el gatillo de accionamiento (Figura 11).



   Figura 11

   1. Gatillo de bloqueo
   2. Gatillo de accionamiento

Para apagar la desbrozadora, suelte ambos gatillos.

Cuando no esté utilizando la desbrozadora o la esté transportando hacia o desde el área de trabajo, retire la batería.

Presione el cierre de la batería en la máquina para liberar la batería, y retire la batería de la máquina (Figura 12).

Figura 12

1. Cierre de la batería

Important: En el momento de la compra la batería no está totalmente cargada. Antes de usar la herramienta por primera vez, coloque la batería en el cargador y cárguela hasta que el indicador LED indique que la batería está completamente cargada. Lea todas las precauciones de seguridad.

Important: Cargue la batería solo a temperaturas que estén dentro del intervalo apropiado; consulte Especificaciones.

Note: En cualquier momento, presione el botón del indicador de carga de la batería de la batería para mostrar la carga actual (indicadores LED).

1. Compruebe que los orificios de ventilación y los terminales de carga de la batería y del cargador están libres de polvo y residuos.



   Figura 13

   1. Hueco de la batería
   2. Terminales de la batería
   3. Botón del indicador de carga de la batería
   4. Indicadores LED (carga actual)
   5. Empuñadura
   6. Cargador

2. Alinee el cargador con el hueco de la parte trasera de la batería.

3. Introduzca el cargador en la batería hasta que esté completamente asentada.

4. Para retirar el cargador, deslice el cargador hacia atrás para sacarla de la batería.

5. Consulte la tabla siguiente para interpretar el indicador LED del cargador de la batería.

   Símbolo del cargador	Luz indicadora	Indica
   	Verde intermitente	La batería se está cargando
   	Verde	La batería está cargada
   	Rojo	La batería y/o el cargador de la batería está por encima o por debajo del intervalo de temperatura adecuado
   	Rojo intermitente	Fallo de carga de la batería*
   	Apagado	No hay batería insertada

*Consulte si desea más información.

Important: La batería puede permanecer conectada al cargador durante periodos cortos entre usos.Si la batería no se va a utilizar durante periodos más largos, retire la batería del cargador; consulte Antes del almacenamiento.

1. Ponga la herramienta en marcha a toda potencia.

2. Golpee el botón de avance contra el suelo para avanzar el hilo. El hilo avanza cada vez que golpea el botón de avance. No mantenga el botón de avance presionado contra el suelo.

   Note: La cuchilla recortadora del hilo, situada en el deflector de hierba, corta el hilo a la longitud correcta.

   Note: Si el hilo está demasiado corto, puede que no sea posible hacerlo avanzar golpeándolo sobre el suelo. Si es así, suelte ambos gatillos y consulte Avance manual del hilo.

Figura 14

1. Botón de avance

Retire la batería de la desbrozadora, luego pulse el botón de avance situado en la base del retén del carrete mientras tira del hilo de la desbrozadora para avanzar el hilo manualmente.

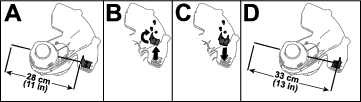

La desbrozadora viene de fábrica con una anchura de corte de 28 cm (11"), como se muestra en la Figura 15, A. Consulte las siguientes instrucciones para ajustar la anchura de corte a 33 cm (13"), como se muestra en la Figura 15, D.

1. Retire la pletina de anchura de corte del protector retirando los 2 tornillos y las 2 arandelas de freno que la sujetan (Figura 15, B), y gire la pletina de anchura de corte 180°.

2. Instale la pletina de anchura de corte girada en el protector usando los 2 tornillos y las 2 arandelas de freno que retiró anteriormente (Figura 15, C).

Figura 15

• Mantenga la desbrozadora inclinada hacia la zona que está cortando; ésta es la mejor zona de corte.

• La desbrozadora de hilo corta al moverla de izquierda a derecha. Esto evita que la desbrozadora arroje residuos hacia usted.

• Utilice el extremo del hilo para cortar; no introduzca el cabezal a la fuerza en la hierba sin cortar.

• Las vallas de alambre o madera pueden provocar que el hilo se desgaste rápidamente, e incluso pueden romperlo. Los muros de piedra o ladrillo, los bordillos y la madera también pueden desgastar el hilo rápidamente.

• Evite los árboles y los arbustos. El hilo puede dañar fácilmente la corteza de los árboles, las molduras de madera, los revestimientos, y los postes de las vallas.

Figura 16

1. Sentido de rotación
2. Camino del hilo

Important: Utilice solamente hilo monofilamento de 2 mm (0.080") de diámetro (Nº de pieza del fabricante: 88201).

1. Retire la batería y limpie cualquier residuo del cabezal de la desbrozadora.

2. Presione simultáneamente las pestañas de ambos lados del cabezal de la desbrozadora y retire la tapa y el carrete (Figura 17).



   Figura 17

   1. Tapa y carrete
   2. Pestañas de la tapa

3. Extraiga el carrete de la tapa y retire cualquier hilo restante del carrete.

4. Corte un trozo de hilo de 2 mm (0.080") de 3 m (10 pies) aproximadamente.

   Important: No utilice ningún otro tipo o grosor de hilo, porque podría dañar la desbrozadora.

5. Doble el hilo nuevo en el centro e introduzca la doblez en la ranura de guía de la pestaña central del carrete (Figura 18).

   Note: Asegúrese de que el hilo está bien encajado en la ranura.

6. Enrolle las 2 mitades del hilo uniformemente y con firmeza alrededor del carrete, como se muestra en la Figura 18.

   Note: Asegúrese de enrollar el hilo alrededor del carrete en sentido antihorario, mirando la parte inferior del carrete.



   Figura 18

   1. Hilo nuevo
   2. Ranura de guía del extremo del hilo (una vez enrollado del todo)
   3. Ranura de guía de la pestaña central del carrete

7. Enrolle el hilo, dejando sobresalir del carrete justo lo suficiente como para entre en contacto con la pletina de anchura de corte, y enganche los extremos en las ranuras de guía del carrete (Figura 18).

8. Instale el carrete en la tapa y pase los extremos del hilo por los orificios de la tapa como se muestra en la Figura 19.



   Figura 19

   1. Orificios de salida del hilo

9. Instale el conjunto de carrete y tapa en el cabezal de la desbrozadora. Empuje hasta que las pestañas de la tapa encajen en su sitio.
