12.7cm 疏草刀怠轮板套件

1. 将机器停在水平地面上。

2. 将滚刀组放落到地面上。

3. 接合驻车刹车。

4. 关闭发动机并拔下钥匙。

5. 从机器上卸下滚刀组；请参阅机器操作员手册。

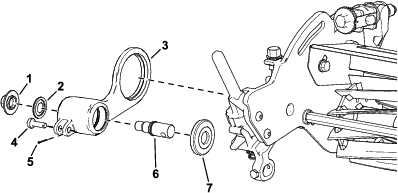

图 1

1. 凸缘螺母
2. 轴承挡板
3. 怠轮板总成
4. 调节销
5. 开口销
6. 轴
7. 护罩

疏草刀怠轮总成位于疏草刀齿轮箱一面的对面。

Note: 在执行此程序期间请参阅图 1。

1. 从滚刀组上卸下滚刀驱动；请参阅机器维修手册中的拆卸说明。

2. 卸下疏草刀滚刀总成；请参阅机器维修手册中的拆卸说明。

3. 拆卸将吊环螺栓固定至怠轮板的开口销和调节销，并从怠轮板上卸下疏草刀调节器的吊环螺栓。

4. 拆下怠轮板总成。

5. 检查挡板、轴承挡板、凸缘螺母和轴。更换磨损或损坏的部件。

6. 拆下吊环螺栓（图 2）。丢弃吊环螺栓，保留其他五金件。



   图 2

   1. 垫圈（20.6 x 14.3mm 或 0.813 x 0.563 英寸）
   2. 填隙垫圈
   3. 压缩弹簧（外）
   4. 压缩弹簧（内）
   5. 膜片式弹簧垫圈
   6. 吊环螺栓

此程序中需要的物件：

1. 使用先前卸下的五金件（螺母、垫圈和弹簧）安装新的吊环螺栓；参阅图 2。

2. 按照如下方式将疏草刀调节器的吊环螺栓组装至怠轮板（图 3）：

   1. 在轴肩螺丝上涂抹一层中等强度防松螺纹油。

   2. 对齐吊环螺栓和怠轮板凸耳之间的硬化垫圈。

   3. 用轴肩螺丝将吊环螺栓和硬化垫圈组装至怠轮板。

   4. 上紧轴肩螺丝扭矩至 21～25 N∙m。



   图 3

   1. 防松螺纹油
   2. 轴肩螺丝
   3. 吊环螺栓
   4. 硬化垫圈
   5. 单凸耳怠轮板

3. 安装疏草刀滚刀总成；请参阅机器维修手册中的拆卸说明。

4. 安装滚刀驱动；请参阅机器维修手册中的拆卸说明。
