安装

准备机器

小心

如果将钥匙留在点火开关上，可能会有人无意中启动发动机，对您或旁观者造成严重伤害。

执行任何维护前，请拔下点火开关的钥匙。

将机器停放在水平地面上，分离 PTO，降低滚刀组并设定手刹。
关闭发动机，拔下钥匙，等待所有活动件停止并让发动机冷却下来。

断开电池的连接

危险

电池电解液含有硫酸，电解液耗尽将会是致命的，且可能导致严重灼伤。

切勿喝下电解液，避免接触皮肤、眼睛或衣服。
佩戴护目镜和橡胶手套。
为电池加注电解液后，始终用清水冲洗皮肤。

对于 03950、03952、03954、03956 和 30879 型号，打开滤网。
对于 03964 和 03966 型号，打开机罩。
按压电池盖的侧面，从电池托盘中取下电池盖。
断开负极电池接线。
将绝缘盖从正极电池接线夹上滑下，然后断开正极电池接线。
图 1
1. 盖子
2. 负极电池接线
3. 正极电池接线
4. 电池托盘
对于 03950、03952、03954、03956 和 30879 型号，关闭滤网并打开机罩。

准备电源线束

此程序中需要的物件：

电源线束	1
保险丝（10A）	1
最大保险丝（60A）	1
电磁头	1

将最大保险丝（60A）插入电源线束的大 2 槽保险丝座（图 2）。
图 2
1. 最大保险丝（60A）
2. 电磁头
3. 盖子（小保险丝座）
4. 保险丝（10A）
5. 小保险丝座（电源线束）
6. 2 槽保险丝座（电源线束）
7. 4 插槽接头（电源线束）
卸下小保险丝座的盖子（图 2）。
将保险丝（10A）插入小保险丝座并盖上盖子（图 2）。
将电磁阀插入 4 插槽接头（图 2）。

布置电源线束

Important: 布置电源线束，使其远离排气组件和活动件。

在机器左侧，将针接头和插槽接头放在发动机与机器机架之间（图 3）。
图 3
1. 电源线束
将标有BATTERY – 的环形端子沿发动机左侧向前摆放（图 4）。
图 4
1. 环形端子——电源线束（BATTERY –）
2. 机器前面
如图 5所示，将电源线束向后摆放并穿过后轴板。
图 5
1. 机器前面
2. 电源线束
3. 磁线束座
4. 后轴板
5. 机器右侧
如图 6所示，用 2 个磁线束座将电源线束固定至后轴板。
图 6
1. 磁线束座
2. 后轴板
3. 电源线束
将电源线束沿着机器线束向前摆放（图 7或图 8）。
图 7
1. 电源线束
图 8
1. 电源线束
在靠近发动机前面的位置向下方摆放电源线束（图 7或图 8）。
在机器的底部，向前摆放电源线束（图 9）。

图 9

电源线束
机器前面

将空档开关连接至电源线束

图 10

从机器线束的 3 针接头断开空档开关的 3 插槽接头（图 11）。
图 11
1. 空档开关
2. 3 插槽接头（空档开关）
3. 3 针接头（机器线束）
将空档开关的 3 插槽接头插入电源线束标有SWITCHED POWER INTERFACE (CAB PWR ENABLE)的 3 针接头（图 12）。
图 12
1. 3 插槽接头（电源线束）
2. 3 针接头（机器线束）
3. 3 插槽接头（空档开关）
4. 3 针接头（电源线束）
将机器线束的 3 针接头插入电源线束的 3 插槽接头（图 12）。

将遮阳篷线束连接至电源线束

将遮阳篷线束的 2 针接头接入电源线束标有CAB POWER的 2 插槽接头（图 13）。

图 13

2 针接头（遮阳篷线束）
2 插槽接头（电源线束——CAB POWER）

连接电源线束环形端子

将正极环形端子连接至启动器

型号 03952、03954、03956 和 30879

图 14

从启动马达线圈的 S 端子卸下螺母（图 15）。
图 15
1. 螺母
2. 环形端子——电源线束（BATTERY +）
3. S 端子（启动马达线圈）
将电源线束标有BATTERY + 的环形端子安装到线圈端子（图 15）。
将螺母安装到线圈端子（图 15）。
上紧螺母扭矩至 5.9～9.7N·m。

将正极环形端子连接至起动器

型号 03950

图 16

从启动马达线圈的 B 端子卸下螺母（图 17）。

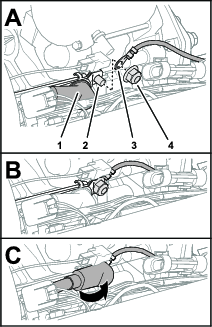

图 17
1. 绝缘体
2. B 端子（启动马达线圈）
3. 环形端子——电源线束（BATTERY +）
4. 螺母
从启动马达线圈的 B 端子卸下螺母（图 17）。
将电源线束标有BATTERY + 的环形端子安装到线圈端子（图 17）。
将螺母安装到线圈端子（图 17）。
上紧螺母扭矩至 5.9～9.7N·m。
如图 17所示，将绝缘体安装到启动马达线圈的 B 端子上。

将正极环形端子连接至起动器

型号 03964 和 03966

图 18

从启动马达线圈的 B 端子卸下螺母（图 19）。
图 19
1. B 端子（启动马达线圈）
2. 环形端子——电源线束（BATTERY +）
3. 锁紧垫圈
4. 螺母
将电源线束标有BATTERY + 的环形端子安装到线圈端子（图 19）。
将螺母安装到线圈端子（图 19）。
上紧螺母扭矩至 5.9～9.7N·m。

将负极环形端子连接至发动机

型号 03952、03954、03956 和 30879

图 20

卸下将负极电池接线固定至发动机箱的螺栓（图 21）。
图 21
1. 环形端子——电源线束（BATTERY –）
2. 螺栓（发动机箱）
3. 环形端子（机器接地）
用螺栓将电源线束标有BATTERY – 的环形端子和负极电池接线安装到发动机箱上（图 21）。
上紧螺母扭矩至 46～57N∙m。

将负极环形端子连接至发动机

型号 03950

图 22

卸下将负极电池接线固定至发动机螺栓的螺母（图 23）。
图 23
1. 螺母
2. 环形端子——电源线束（BATTERY –）
3. 发动机螺栓
将电源线束标有BATTERY – 的环形端子安装到发动机螺栓上（图 23）。
将螺母安装到发动机螺栓上（图 23）。
上紧螺母扭矩至 46～57N∙m。

将负极环形端子连接至发动机

型号 03964 和 03966

图 24

卸下将负极电池接线固定至发动机螺栓的螺母（图 25）。
图 25
1. 螺母
2. 锁紧垫圈
3. 环形端子——电源线束（BATTERY –）
4. 发动机螺栓
将电源线束标有BATTERY – 的环形端子安装到发动机螺栓上（图 25）。
将螺母安装到发动机螺栓上（图 25）。
上紧螺母扭矩至 46～57N∙m。
